1 Cölöpalapozás

2 Cölöpalapozási alapismeretek

3 A cölöpök definiciója teherátadás a mélyebben levő talajrétegekre a cölöptalpon és a cölöppaláston függőleges méretére általában H 5 D jellemző a teherbíró réteg mélysége és a befogás szükséges hossza szabja meg építés általában valamilyen "célszerszámmal" felülről, a járósíktól lefelé

4 A cölöpök funkciója, rendeltetése új építmény alapozása mélyen teherbíró réteg esetén aláüregelődési veszély esetén magas talajvíz esetén a víztelenítés elkerülésére süllyedésérzékeny épület alá régi épület megerősítése épületkárosodás vagy tehernövelés esetén koncepció: teheráthárítás a mélyebb rétegekre síkalap alá, mellé vagy azt átfúrva földtámasztó szerkezet munkatérhatárolásra lejtőstabilizálásra talajjavítás céljából tömörítés talajcsere

5 Új épület pilléreinek alapozása cölöpökkel

6 Kombinált cölöp-lemez alapozás

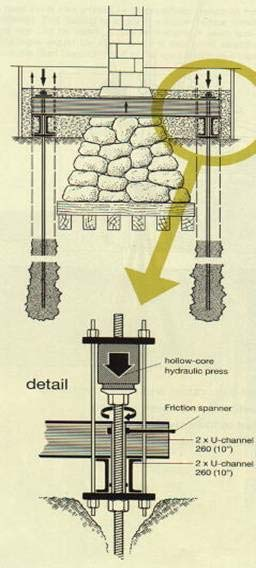

7 Alapmegerősítő cölöpök

8 Földmegtámasztó cölöpfalak

9 Cölöposztályozás az átmérő szerint Mikrocölöpök D=8-24 (30) cm főleg alapmegerősítésre speciális technológiákkal Normál méretű D=30-80 cm szokványos terhű, érzékeny épületek mindkét technológiával Nagyátmérőjű D> 80 cm nagy terhelésű, érzékeny épületek talajhelyettesítéses technológiával

10 Cölöpalapozások tervezése

11 Cölöptípusok mechanikai igénybevétel szerint R t P NY R t P H R h P V P K R s R s P K E Pf E pf E pa E Pa R b P CS nyomott húzott keresztirányban terhelt

12 A nyomott cölöpök típusai típus neve teherátadás a talajra álló min. 67 % a talpon lebegő min. 67 % a paláston kombinált % palást és talp

13 Cölöpök statikai követelményei valamennyi egyedi cölöp teherbírásának nagyobbnak kell lennie a rájutó tehernél az egyedi cölöp süllyedése nem lehet nagyobb a megengedettnél a cölöpcsoportra jutó eredő erőt el kell bírnia a cölöpcsoportnak a cölöpcsoport süllyedése is megengedhető legyen

14 A cölöptervezés meghatározó elemei 1. Típus- és méret választás 2. Kiosztás - tengelytávolság 3. Egyedi cölöp tervezése talajtörésre 4. Közelítő ellenőrzések a további követelményekre

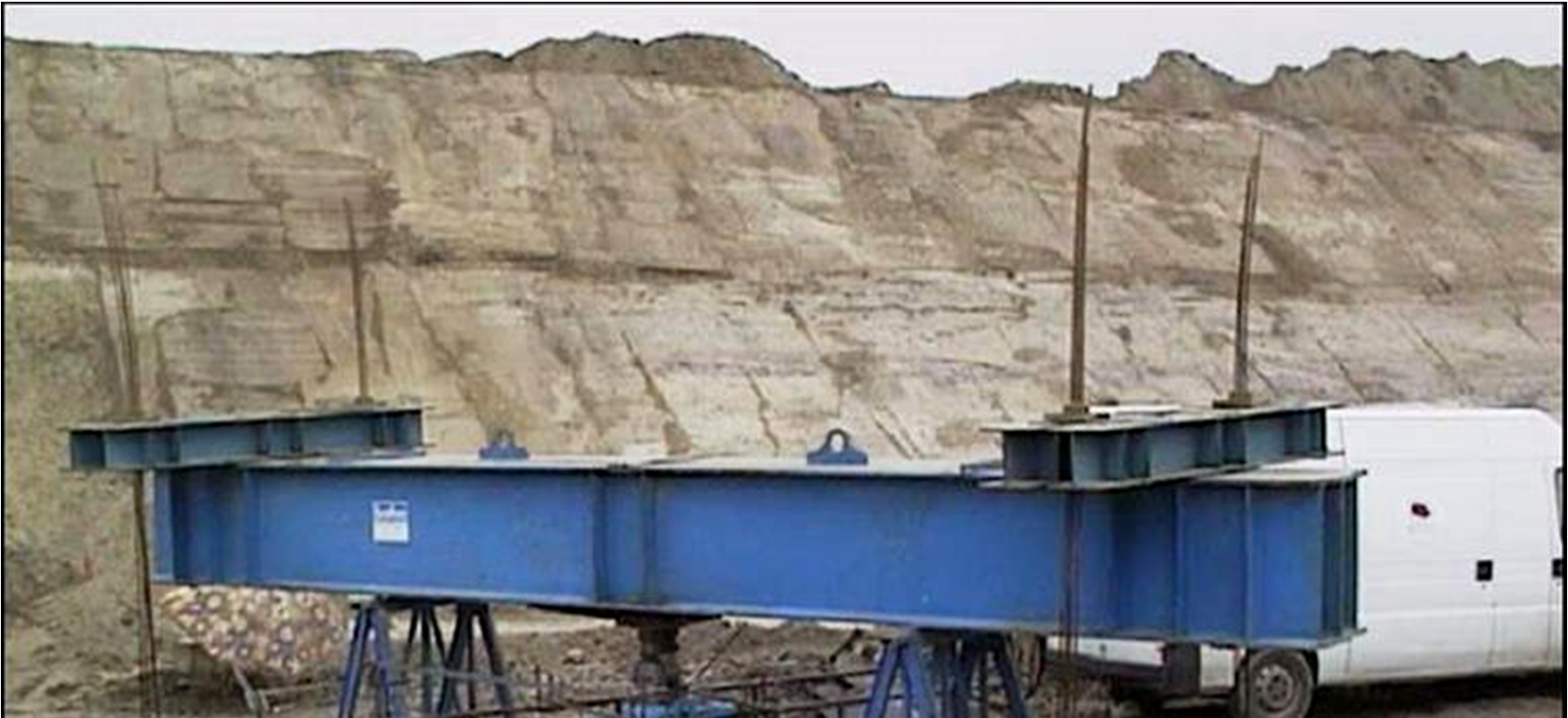

15

16 Próbaterhelési görbe

17 Cölöpteherbírás számítása talajvizsgálati adatok alapján szemiempirikus módszerekkel R t R b R s A b.q b H i K i. q si R b talpellenállás A b keresztmetszeti terület q b fajlagos talpellenállás R s Palástellenállás H i K i rétegvastagság cölöpkerület q si fajlagos palástellenállás

18 Cölöpcsoport süllyedésének becslése R p H s cs = E s.b.f p B 2D m0 s s s 1 cs ES

19 Cölöpalapozások készítése

20 Cölöpözési technológiák Talajhelyettesítéses talajkiemelés üregkitöltés talajlazulás teherbíráscsökkenés lehajtáskor sem zaj, sem rezgés Talajkiszorításos cölöptest v. alul zárt cső lehajtása talajtömörítés teherbírásnövekedés lehajtáskor zaj, rezgés

21 Talajhelyettesítéses cölöpözés technológiai feladatai földkiemelés furatállékonyság biztosítása cölöptest készítése

22 FÖLDKIEMELÉS végtelenített spirálfúróval rövid spirálfúróval kanálfúróval (dobfúróval) koronával markolóval iszapolóval öblítő folyadékkal szivattyúzva

23 A FURATÁLLÉKONYSÁG BIZTOSÍTÁSA önmagában állékony talajban semmi bennmaradó talajdugóval fúróiszappal (bentonitos "iszappal") béléscsővel előzetes talajszilárdítással

24 CÖLÖPTEST KÉSZÍTÉSE BETONBEVITEL gravitációsan vagy pneumatikusan betonozó tölcséren vagy fúrószáron keresztül BETONTÖMÖRÍTÉS csömöszölés döngölővel v.csővisszaveréssel vibráció merülő vibrátorral v. csőmozgatással VASALÁSBEHELYEZÉS betonozás előtt beállítva betonba süllyesztve (vibrálva)

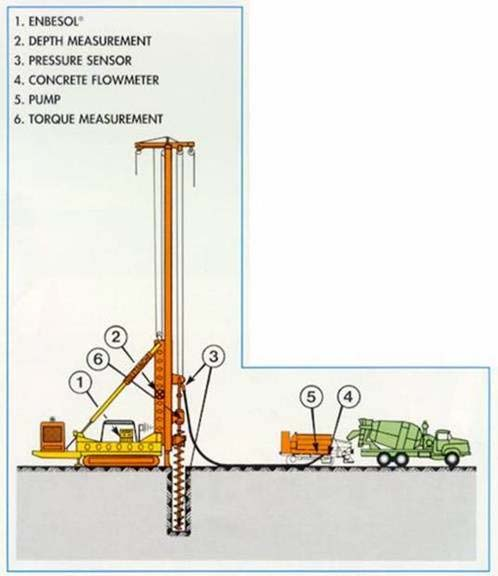

25 CFA-cölöp fúrás végtelen spirállal furatvédelem bennmaradó talajdugóval betonozás nyomás alatt a fúrószáron át a vasalás utólagos behelyezése

26

27

28

29 Fúróiszappal fúrt cölöp fúrás markoló fúróval furatvédelem bentonitos fúróiszappal vasalás behelyezése betonozás betonozócsővel

30

31

32

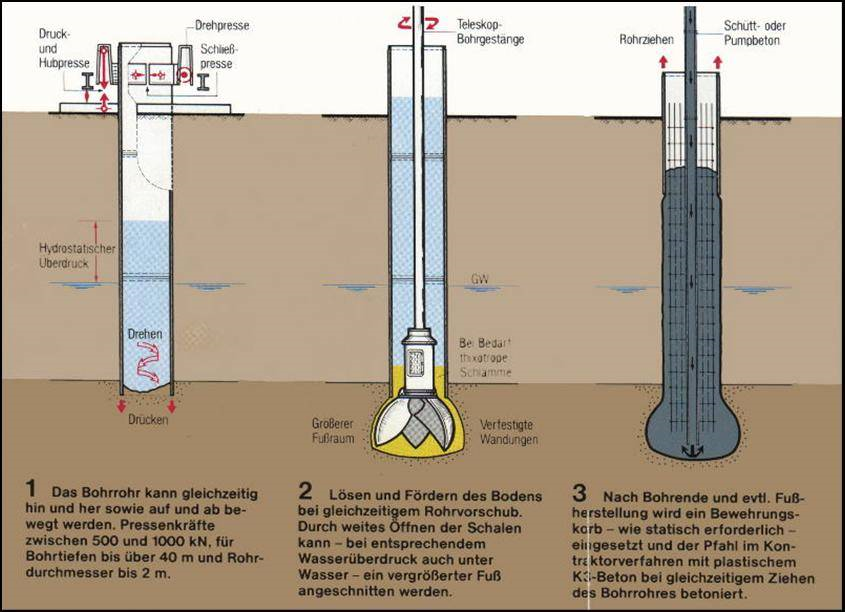

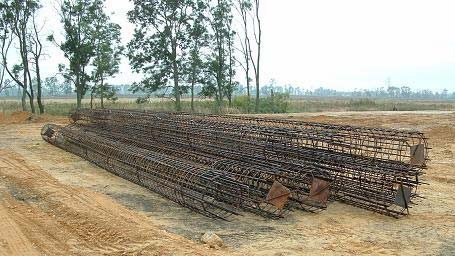

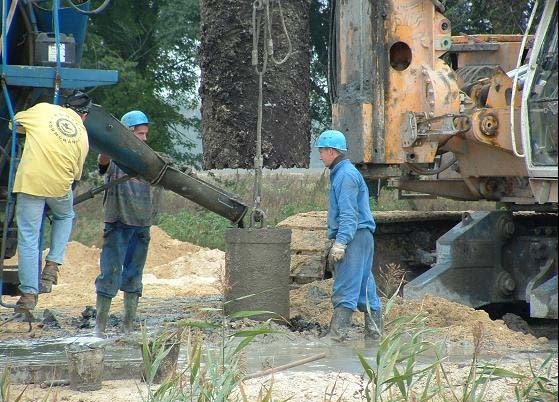

33 Béléscsővel fúrt cölöp fúrás markoló fúróval béléscsőves furatvédelem vasalás behelyezése betonozás betonozócsővel

34

35

36

37

38 Mäsi-cölöp fúrt-injektált mikrocölöp bennmaradó acélcsővel

39 Integritásvizsgálat Izotópos mérés Dinamikus vizsgálat
