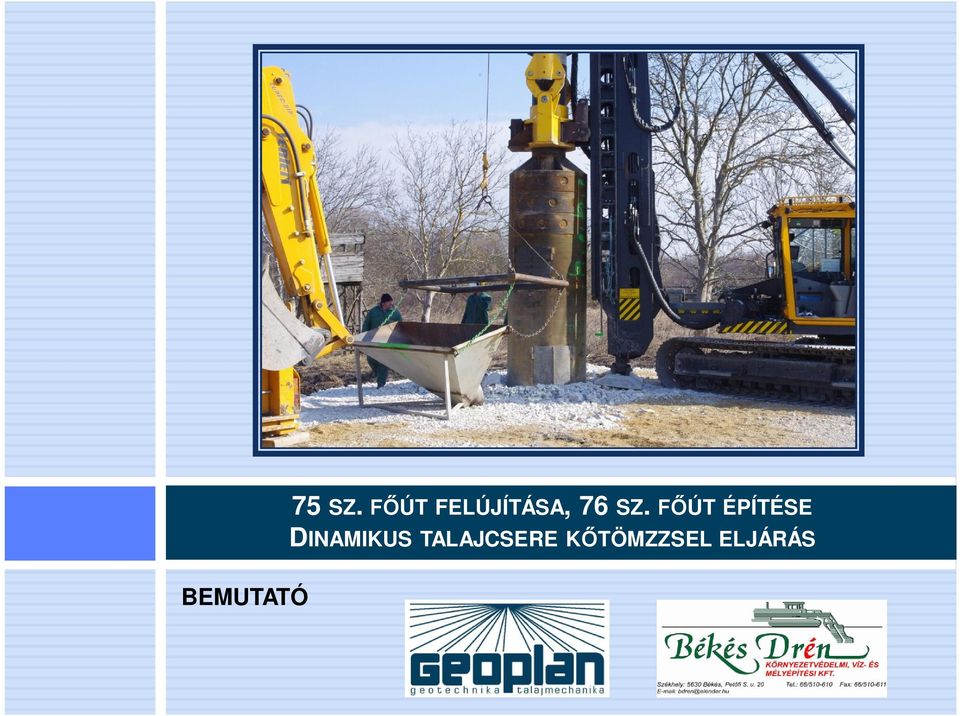

75 SZ. ÚT FELÚJÍTÁSA, 76 SZ. ÚT ÉPÍTÉSE DINAMIKUS TALAJCSERE K TÖMZZSEL ELJÁRÁS BEMUTATÓ

Átírás

1 75 SZ. ÚT FELÚJÍTÁSA, 76 SZ. ÚT ÉPÍTÉSE DINAMIKUS TALAJCSERE K TÖMZZSEL ELJÁRÁS BEMUTATÓ

2 TARTALOM 2 El zmények, helyszíni adottságok Geotechnikai adottságok Számítási modell Elvégzett számítások Junttan alapgép bemutatása Terület el készítés bemutatása A és B jel technológia ismertetése Próbaszakasz tapasztalatai,süllyedésmérés Min ségellen rzés

3 E ZMÉNYEK, HELYSZÍNI ADOTTSÁGOK sz. f út km sz. között 75. sz. f út km sz. között

4 E ZMÉNYEK, HELYSZÍNI ADOTTSÁGOK sz. f út km sz. között Meglév 75. sz. f út Keszthely Alsópáhok közötti szakasz Ó-Berek csatorna - nyugatról Úsztató majori árok - keletr l többször károsodott szakasz között teljes átépítés georács er sítés 1,5 m szélesítés 90 cm hossz-szelvény emelés 2000-ben újabb károsodások hossz repedések injektálása folyamatos mozgások, rossz vízelvezetés

5 5

6 E ZMÉNYEK, HELYSZÍNI ADOTTSÁGOK sz. f út km sz. között 76. sz. f út új nyomvonal mentén Meglév 75 sz. f út - délr l 7351 jel út északról Jelent s szakaszon mocsári erd 1+124,58 km sz. Páhoki övcsatorna és vadátjáró Csatorna utáni szakaszon régészeti humuszdepónia ÁTNÉZETI HELYSZÍNRAJZ

7 GEOTECHNIKAI ADOTTSÁGOK sz. f út km sz. között 1. Fed réteg m besüllyedt töltésanyag feltöltés 2. T zeg m fekete t zeg 3. Teherbíró altalaj homokos, murvás iszap és agyag lokálisan murvás homok

8 GEOTECHNIKAI ADOTTSÁGOK sz. f út km sz. között Torzított rétegszelvény

9 GEOTECHNIKAI ADOTTSÁGOK sz. f út km sz. között

10 GEOTECHNIKAI ADOTTSÁGOK sz. f út km sz. között 1. T zeg kmsz m fekete t zeg kmsz m fekete t zeg 2-3. Teherbíró altalaj finom homok Páhoki övcsatorna térségében agyag

11 GEOTECHNIKAI ADOTTSÁGOK sz. f út km sz. között Torzított rétegszelvény

12 GEOTECHNIKAI ADOTTSÁGOK sz. f út km sz. között

13 SZÁMÍTÁSI MODELL 13 Altalaj javítás gyakran alkalmazott módszerei Kavicscölöpözés Dinamikus talajcsere Gyorsdöngölés (RIC) Mélyvibráció

14 14 SZÁMÍTÁSI MODELL

15 SZÁMÍTÁSI MODELL 15 Dinamikus talajcsere tömzzsel eljárás kedvez hatásai: süllyedés csökkentés, függ leges terhek átvétele konszolidáció gyorsítása függ leges drénként nyírószilárdság javítása töltés szélei alatt, töltésszétcsúszás gátlása teherbíró altalaj tömörítése, összenyomódásának csökkentése n Javulási arány Számított süllyedés javulási arány Számítás Priebe (1995) elmélet alapján n javulási arány anyag Terület arány Ac A terület arány kiosztás, átmér Ac A

16 SZÁMÍTÁSI MODELL 16 Dinamikus talajcsere tömzzsel eljárás kedvez hatásai: süllyedés csökkentés, függ leges terhek átvétele konszolidáció gyorsítása függ leges drénként nyírószilárdság javítása töltés szélei alatt, töltésszétcsúszás gátlása teherbíró altalaj tömörítése, összenyomódásának csökkentése Konszolidáció számítása Barron elmélete alapján

17 ELVÉGZETT SZÁMÍTÁSOK 17 mintapélda kiosztás kiválasztása 4 m töltésmagaság 4 m zegvastagság Kb cm kezelés nélkül számítható süllyedés Több éves konszolidáció n = 2 Süllyedés kezeléssel: cm 3 4 hónap konszolidációs id

18 ELVÉGZETT SZÁMÍTÁSOK 18 Különböz t zegvastagságok Különböz töltésmagasságok Szakaszonként változó Kiosztások táblázata GEOTECHNIKAI TERV

19 Junttan alapgép bemutatása 19 kalapács Torony Harang Fels váz Alsóváz JUNTTAN PM 25 H cölöpver gép

20 Terület el készítés bemutatása 20 A munkaterület munkavégzésre alkalmassá tétele, teherelosztó paplannal kialakításával történik.

21 Terület el készítés bemutatása 21 Teherelosztó paplan Feladatai: 1. munkaterület munkagépekkel megközelíthet legyen 2. része az út terhelés szétosztása és a süllyedés egyenletessé tételének 3. vízkivezetés oldalárkokba (kapilláris megszakító rtg.) anyaga: fali robbantott dolomit minimális vastagsága: 50cm Teherelosztó paplan készítése: Vékony, 20 cm-t meg nem haladó terítést követ vibrációs tömörítéssel elkészített rétegeket kell felhalmozni megfelel (e 2 = 40 N/mm2) teherbírás eléréséig

22 A és B jel technológia ismertetése 22 A jel technológia ismertetése A tömzskészítés egy véd csöves célszerszámmal ellátott Junttan PM25H típusú cölöpver géppel történik. véd csöves célszerszám 8,2 m hosszú, 1,5 m átmér

23 A jel technológia ismertetése 23 A véd cs ben, annak talpától 1,5 m-re fix-en rögzített pillangószelep biztosítja a k lejuttatását gátolva a k anyag véd csövön belüli felfelé mozgását. Ezen alsó 1,5 m-es véd szoknya azt a célt szolgálja, hogy a pillangó szelep üzembiztosan nyisson és a tömzs alsó zónája kell en tömör legyen.

24 24 A jel technológia ismertetése

25 25 A jel technológia ismertetése

26 26 A jel technológia ismertetése

27 A jel technológia ismertetése El töltet leverése

28 A jel technológia ismertetése teljes leverés (befejezés:10 ütés/200mm érték elérésével)

29 A jel technológia ismertetése Töltés ajtón keresztül

30 A jel technológia ismertetése Visszahúzás tereprendezés

31 31 B jel technológia ismertetése B jel technológia csak 1,7m-es talpmélységig alkalmazható. Tömzs anyaga falirobantott dolomit, elkészült terült átmér je 2.0 m

32 32 B jel technológia ismertetése

33 33 B jel technológia ismertetése

34 34 Próbaszakasz tapasztalatai,süllyedésmérés A próbaszakasz helye: 76 f út km sz. és1+175 km sz. között Próbaterületen érintett 51 db tömzs befejezése: Süllyedésmér kiépítése: próbaterhelés kiépítése:

35 35 Próbaszakasz tapasztalatai,süllyedésmérés legnagyobb süllyedés 0 állapothoz képest 163 mm ( ) Cca. 2 hónap alatt

36 36 Próbaszakasz tapasztalatai,süllyedésmérés

37 Min ségellen rzés 37 Min ségellen rzés a k tömzsre vonatkozó Mérnök által jóváhagyott Min sítési és Min ségellen rzési Terv alapján kell végezni Anyagmin sé g: 1. Dolomit agyag-iszap tartalma nem haladhatja meg 10%-ot, ellen rzése 2000m 3 -enként szemeloszlási vizsgálattal történik 2. Vízátereszt képesség k tényez vizsgálata dolomit 10-4 m/s-nál jobb értéket mutatot 3. Ásványi összetétel vizsgálata MTA vizsgálata alapján mindhárom bányából származó dolomit 99%-ban dolomit Elkészült tömzs min sítése: 1. Tömörség dinamikus szondával vizsgálva ütésszám 200mm behatoláshoz szükséges ütésszám n>10 2. Teherelosztó paplan vizsgálata tárcsás teherbírás mérésével ( A technológia esetén e 2 >20 N/mm 2

38 Min ségellen rzés 38 Tömzs dokumentációja:

39 Zajterhelés 39 Mért érték 42dB

40 Zajterhelés 40 27/2008. (XII. 3.) KvVM EüM együttes rendelet a környezeti zaj- és rezgésterhelési határértékek megállapításáról Mért érték 42 db

41 Összefoglalás 41 El nyei ejt súlyos tömzskészítéssel szemben: 1. Nagyobb elérhet mélység 2. Ellen rzött mélység következtében biztosabb teherátadás tehervisel altalajra 3. Tömzs geometriai méretei ellen rizhet 4. Tömzs és tehervisel paplan min sítése külön kezelhet, kézzel fogható

42 KÖSZÖNJÜK A FIGYELMET!
