Földművek, földmunkák II.

Átírás

1 Földművek, földmunkák II.

2 Földművek funkciói közlekedési pálya: vízépítési földmű: út, vasút, repülőtér, gát, csatorna, árok, tározó, folyószabályozás, partrendezés, felszín alatti munkatér: alapozás, műtárgy, közmű részére területrendezés: bányászat: hulladéklerakás: terepfeltöltés, tereprendezés, földalatti terek kialakítása, anyagnyerőhely, külfejtés, lerakók, szeméttelepek, meddőhányók

3 Földművek funkciója, követelményei 3 Biztosítsa az út vízszintes és függőleges vonalvezetését. Megfelelően tömör és teherbíró legyen, hogy megakadályozza az út idő előtti leromlását. Lehetőleg a projekt során kitermelt anyagokat használjuk földműépítésre.

4 Munkatípusok Előkészítő munkák kitűzés (alapvonalak létesítése, főpontok kitűzése, kibiztosításaok) növényzeteltávolítás (humuszleszedés, bozót és faeltávolítás) bontások (épületmaradványok, természetes akadályok) felvonulás (géptelep, raktárterület berendezése, felvonulási utak) Fő munkák fejtés-felrakás (bevágásban, anyagnyerőn, csatornában) szállítás (az építés helyén és szállító utakon) beépítés (elterítés, kezelés, tömörítés, felületalakítás) Speciális munkák töltésalapozás (lejtős terepen vagy gyenge altalajon) víztelenítés (a felszín alatt és a felszínen) lejtőstabilizálások támszerkezetekkel Utómunkák felületrendezés (rézsűn, padkán, tükörben) burkolások (növényzet, textília, fólia, kőszórás, betonburkolat) átadás-átvétel (mennyiségfelvétel, minősítés, pótlások, javítások)

5

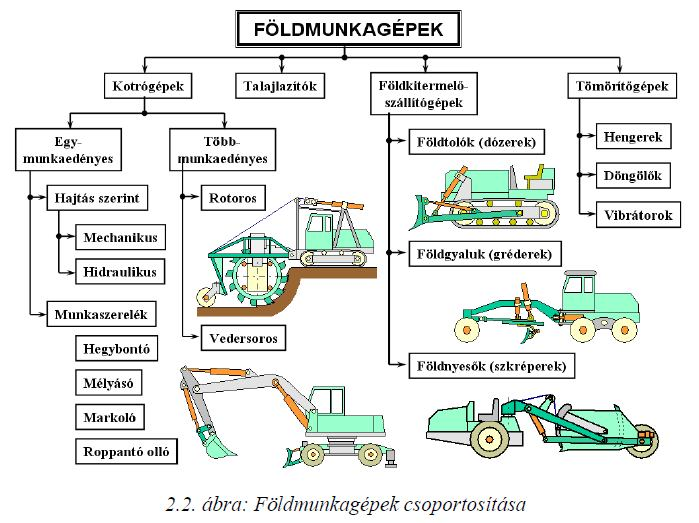

6 Földmunkagépek

7

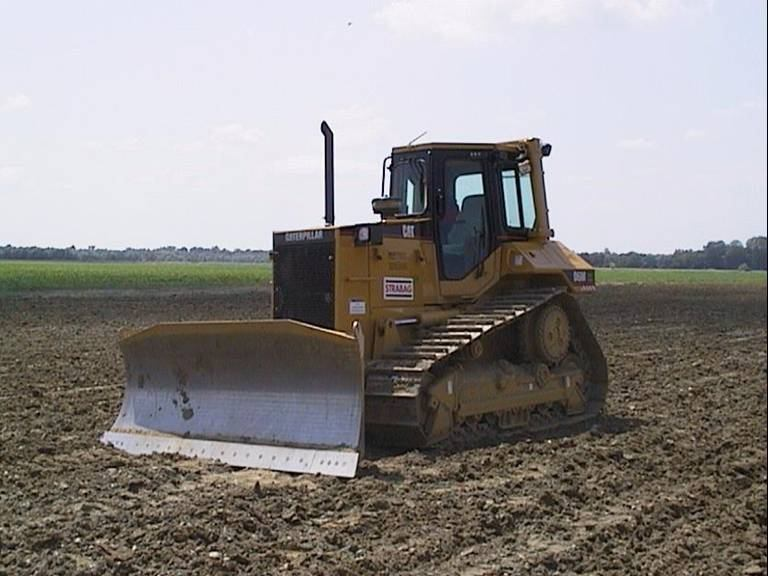

8 Univerzális földmunkagépek

9

10

11

12

13

14

15

16

17

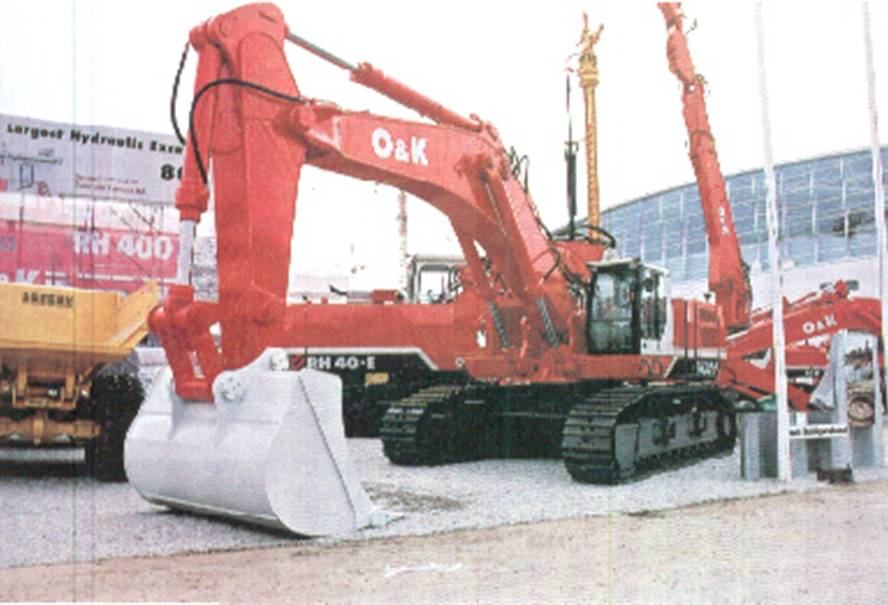

18 A fejtés eszközei

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

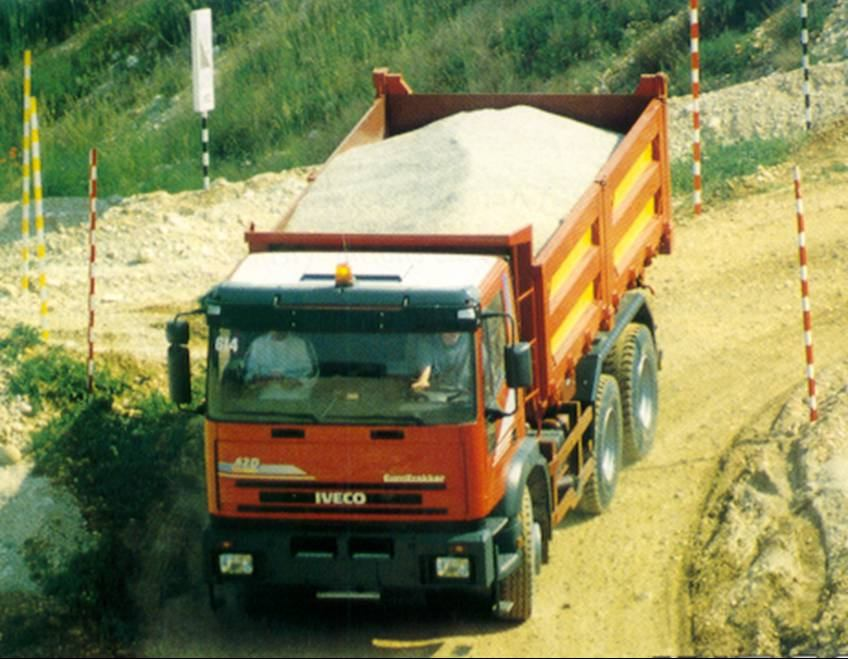

35 Szállítóeszközök

36

37

38

39

40

41

42

43

44

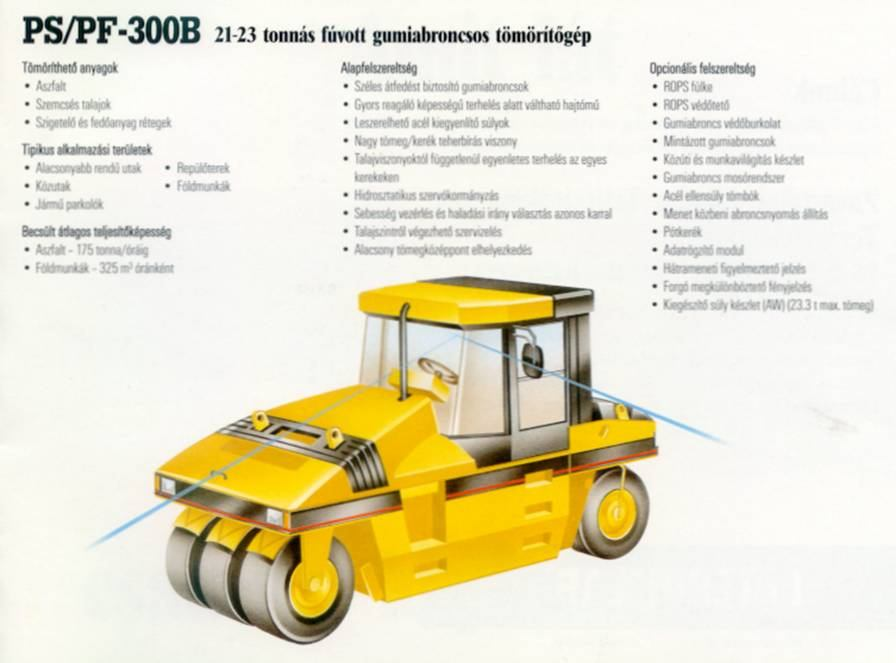

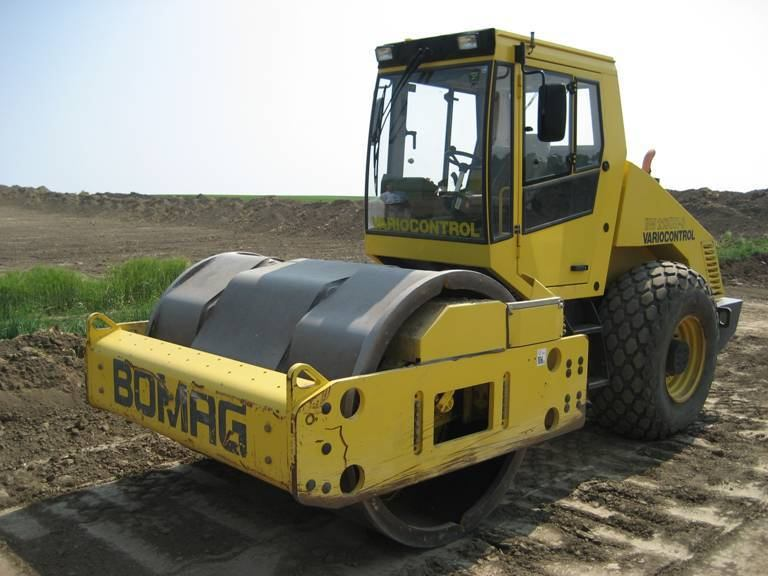

45 Tömörítőeszközök

46

47

48

49

50

51

52

53

54

55

56

57

58

59

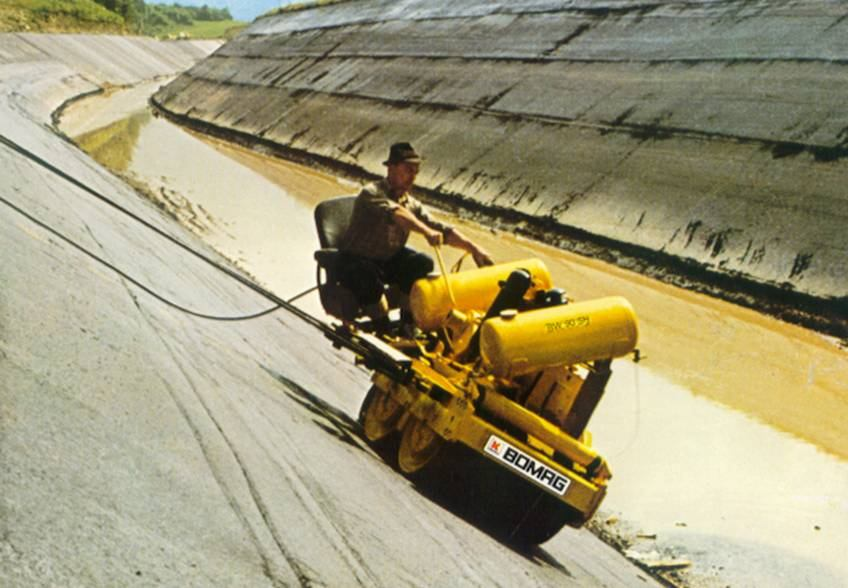

60 Rézsűrendezés

61

62

63

64

65

66 Stabilizációkészítő gépek

67

68

69

70 A fejlődés irányai

71

72

73

74

75 Új fejlesztések Tömörségellenőrzés hengerrel indikátoros, GPS navigáció, kalibrálás

76

77 Technológiák, gépláncok

78 Földműépítési technológiák fejtés kotrógéppel szállítás dömperrel elterítés dózerrel fejtés szállítás elterítés szkréperrel tömörítés hengerrel felületalakítás gréderrel talajkezelés finiserrel rézsűrendezés kotrógéppel

79 Bevágás készítése nyesőládával vagy kotrókkal alávágás ne legyen, omlasztás max. 1,2 m túlfejtés-visszatöltés ne legyen robbantás specialistával, kíméletesen víztelenítés időben és összehangoltan, folyamatos geodéziai támogatással tükörkészítés különös figyelemmel, időzítéssel Töltésépítés töltéstalp kialakítása külön terv szerint anyagválasztás a különböző töltészónákra tömörségi előírások a különböző zónákra próbabeépítés, terv alapján a TU és az MMT készítéséhez felszín 2,5-4,0 % oldalesése folyamatosan rézsűtömörség biztosítása (túltöltéssel) folyamatos tömörségellenőrzéssel felső 0,5-1,0 m külön figyelemmel

80 Tömörítés A földműépítés egyes technológiai részfeladatai A tömörítés tervezése a következők meghatározását jelenti: tömörítési mód, hatás (statikus vagy dinamikus), a tömörítő-eszköz jellemzői (tömeg, terhelés, tömörítő felület kiképzése, amplitudó, frekvencia, sebesség), járatszám, rétegvastagság, víztartalom. A tömörítés tervezésekor figyelembe kell venni a tömörítendő talajfajtát, annak változékonyságát, az elérendő tömörség 4.3 szerint meghatározott értékeit, a tömörítés körülményeit (az időjárást, a rendelkezésre álló helyet, stb.).

81 Tömörítés Tömörítő gépek kiválasztása, a kiválasztás szempontjai tömörítendő talaj: minden talajhoz az optimális tömörítő eszközt kell megkeresni, elérendő tömörség: az optimális tömörítő munkát kell biztosítania a kívánt célhoz, beépíthető vastagság: a tömöríthető vastagság az anyagtól és a géptől függ, de van korlát, meglevő gépi adottságok: azzal kell főznünk amink van, de a lehető legjobban,

82 statikus dinamikus 1) 3) 5) 7) 9) tömörítőeszköz típus és tömeg simahenger <12 t gumihenger t ejtősúly 6) 2,0 m 2,5 t döngölő kg visszatöltés vibrohenger 7,8) tandemhenger vibrolap háttöltés A H J A H J A H J A H J A A A 7 t x t x ) t ) + 20 t... x x ) + <12 t >12 t x <400 kg x >400 kg x x tömörített rétegvastagság x x x x x az optimális haladási sebesség 2,0...3,5 km/h a max. szemnagyság a rétegvastagság 2/3-a lehet a szemcsés talajok kivételével célszerűen juhlábhenger a hatékonyságot minden esetben vizsgálni kell alkalmasság (A) rétegvastagság (H cm) 1) járatszám (J) 2) talajfajta szerint szemcsés talajok 3) vegyes talajok 4) kötött talajok 4) kőzettörmelékek 4,5) x ) 4) 6) x földműtípus járat = áthaladás oda- és visszmenetben Az ajánlások akkor érvényesek, ha a víztartalom kevéssé tér el az egyszerű Proctor-vizsgálattal kapott optimális víztartalomtól, mely kb. 3-6 %-kal nagyobb a módosított Proctor-vizsgálattal megállapítható optimális víztartalomnál. 8) az optimális haladási sebesség 1,5...2,5 km/h a járatszám itt pontonkénti ütésszámot jelent az ejtősúly kötött talajok esetén a nagyobb amplitudó hatékony, szemcsés talajoknál az optimális amplitudó vizsgálandó + ajánlott x általában megfelel vonalas + + +

83 A tömörítési víztartalom hatása a talajfajtától nagyban, a tapasztalat szerint a következő módon függ: a finom szemcséjű talajok esetében a víztartalom korábbiakban megadott határai között kb. 90 % tömörségi fok elérhető, az iszapok csak szűk víztartalmi határok közt tömöríthetők, víztartalmuk néhány nap alatt módosulhat, az agyagok valamelyest tágabb víztartalmi határok közt tömöríthetők, de víztartalmuk alig módosítható, a kavics- és homoktalajok tág víztartalmi határok között jól tömöríthetők, illetve víztartalmuk viszonylag gyorsan módosítható. A tömörítési víztartalom függ a tömörítés módjától és a tömörítési munkától is, ezért a víztartalom hatásáról a módosított Proctorvizsgálat csak áttételesen tájékoztathat. A módosított Proctor-vizsgálattal megállapított optimális víztartalomnál 3 5 %-kal nagyobb a terepi tömörítés optimális víztartalma.

84 A talajkezelés módszerei kiszárítás, nedvesítés locsolással, keverés szemcsés anyaggal, aprítás törőgéppel, meszes kezelés, cementes stabilizálás, pernyés stabilizálás, speciális (pl. szintetikus) anyagokkal való kezelés.
