vízelvezetés földművekben építés közben és végleges állapotban

Átírás

1 Víztelenítések 1

2 Felszíni víztelenítés 2 vízelvezetés földművekben építés közben és végleges állapotban felületrendezés kellő (4-5 %) oldaleséssel és védelemmel oldal-, talp- és övárok, építési szivárgó szükség esetén burkolással átereszek a terep mélyvonalaiban statikai méretezéssel

3 Felszíni vizek rendezése 3 Általánosságok: a megfelelő víztelenítés az élettartam és a fenntartás szempontjából is fontos elsősorban a kivitelezés (főként bevágás fejtés) során szükséges fokozott körültekintés a burkolat alá jó karbantartás esetén is juthatnak vizek az árkokat a vízépítő kollégák tervezik Megvalósul-e a szükséges kooperáció, adatcsere a geotechnikussal?

4 Felszíni vizek rendezése 4 A víztelenítés alapelemei: talp- és övárkok általában 40 cm széles, 40 cm mély 1:1.5 hajlású szabványárkok hidraulikai méretezés lehetőség szerint gravitációs elvezetés tározó és szikkasztó funkció is túl nagy esés erózió burkolás túl kicsi esés feliszapolódás elvezetés: befogadóba vagy tározóba a védőréteg kivezetése a max. vízszint fölött 20 cm-rel

5 Felszíni víztelenítés 5

6 6

7 Felszíni vizek rendezése 7

8 Felszíni vizek rendezése 8

9 Felszíni vizek rendezése 9 Szikkasztó árkok: a szikkasztást is részletesen meg kell(ene) tervezni ennek hiányában károk, kimosódások ( a víz megy a maga útján ) kötött rétegben a szikkasztás nem lehetséges ha a vízvezető réteg 2 m-nél kisebb mélységben van: folytonos, szemcsés anyaggal kitöltött rés célszerű ha a vízvezető réteg 2 és 5 m között van: az árok vizét furatokkal lehet levezetni és kellő felületen leadni ha a vízvezető réteg 5 m-nél: szikkasztó párologtató medencék szükségesek

10 Felszíni vizek rendezése 10

11 Felszíni vizek rendezése 11 A víztelenítés további elemei: átereszek a terep mélyvonulataiban a mértadó vízhozam elvezetését kell megoldani ne duzzasszon vissza környezetében ne keletkezzen kimosódás D = 1.0 m minimálisan (karbantartás!) kiemelt szegélyek surrantók

12 Felszíni vizek rendezése 12

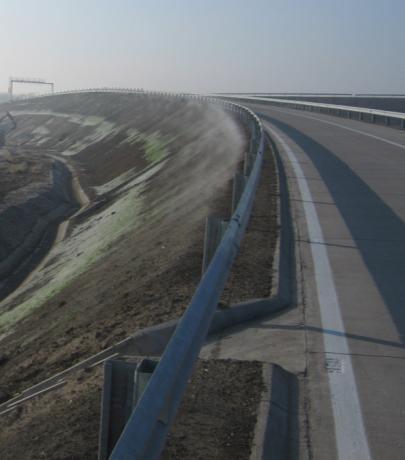

13 Felszíni vizek rendezése 13

14 Felszíni vizek rendezése 14 A földmű víztelenítése: földmű tükör oldalesés = pályaszerkezet oldalesés védőréteg alsó felületének oldalesése szemcsés rétegeken: 2.5% kötött rétegeken: 4% kiegyenlítés: a jobb minőségű anyagból

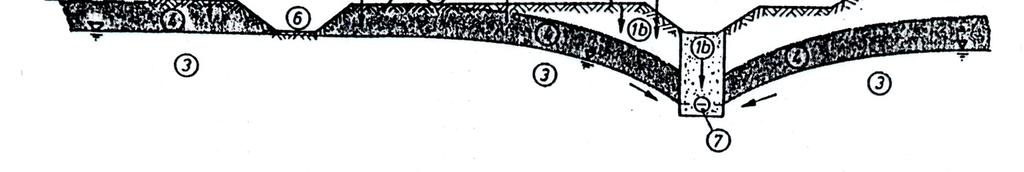

15 Közlekedési pályák víztelenítése 15 A vasúti pályatest és a vízmozgások 1 csapadékvíz, 1a lefolyó, 1b leszivárgó 2 felületi vizek 3 talajvíz 4 kapilláris víz 5 páralecsapódás 6 lefolyó víz árokban 7 földalatti vizek elfolyása szivárgó folyókában

16 Felszín alatti vizek rendezése 16 Általánosságok: összetett tervezési feladat számtalan tényező befolyásol, bizonytalanságok a rétegződésben, feltárásban, környezetvédelem cél: biztonságos elvezetés, a legkisebb depresszió mellett minőségellenőrzés, fenntartás és monitoring részletes tervezése alapelemek: szivárgók további lehetőségek: vízszintes furatok, kutak, aknák, csőkutak, csápok, árok (csekély leszívási igény esetén, ha nincs kimosódási veszély)

17 Felszín alatti vizek rendezése 17 Szivárgók tervezés: anyag, helyszínrajzi és magassági vonalvezetés részei: szivárgótest + dréncső + geotextília fajtái: Párhuzamos szivárgók: árkos szivárgó, talpszivárgó, övszivárgó. Merőleges szivárgó: rézsűszivárgó, szivárgópaplan, szárítóborda, támborda, szárítótáró, műtárgyhoz csatlakozó szivárgó.

18 Felszín alatti vizek rendezése 18 Szivárgók Párhuzamos szívárgók árkos szivárgó árkos szivárgó talpszivárgó övszivárgó szivárgólemez talpszivárgó

19 Felszín alatti vizek rendezése 19 Szivárgók megszakító övszivárgók bevágás hegy felőli oldalán keresztszivárgók Megszakító övszivárgó

20 Felszín alatti vizek rendezése 20 Merőleges szivárgók rézsűszivárgó, szivárgópaplan, szárítóborda, támborda, szárítótáró, műtárgyhoz csatlakozó szivárgó. A szivárgópaplan kialakítása

21 Felszín alatti vizek rendezése 21

22 Felszín alatti vizek rendezése 22

23 Felszín alatti vizek rendezése 23

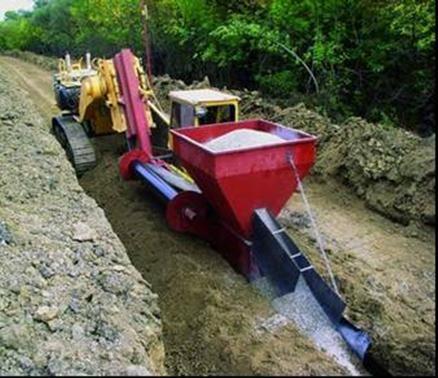

24 Felszín alatti vizek rendezése 24 Szivárgó hasított résben

25 Szivárgó irányított fúrással összekötött fúrt kavicscölöpsorból

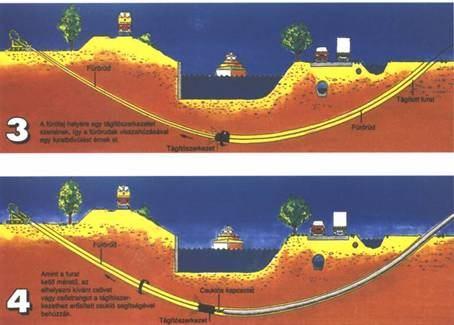

26 Irányított fúrás

27 Földművek építés közbeni víztelenítése 27 Alapgondolatok: Vonalas létesítmény víztelenítése és a környezet kapcsolata mesterséges akadályok megváltozott vízelvezetési útvonalak és irányok Az építés közbeni állapot értékelése a végleges állapot csak a kivitelezés végeztével áll elő az építés folyamán is gondoskodni kell a felszíni és rétegvizek elvezetéséről nem keletkezhetnek leromlások az elkészült műben folytonosan változó feladat: leülepedések, kimosódások azonnali beavatkozások szükségesek később súlyos az ár!

28 Földművek építés közbeni víztelenítése 28 Víztelenítési kérdések talajfajták szerint: Szemcsés talajok: víz könnyen eltávozik általában nincs probléma Agyag talajok: víz nehezen szivárog be kellő esés mellett a víz könnyen elvezethető (maximum vékony felső zónát kell letermelni) Erózióérzékeny átmeneti talajok: víz könnyen megbontja egyenetlen felszínek víz megáll, illetve beszivárog állapotromlás, teherbírás vesztés

29 Földművek építés közbeni víztelenítése 29 Megelőző víztelenítés töltésnél az állagmegóvás érdekében a földmű építés megkezdése előtt először itt is a víztelenítési munkákat kell elvégezni. talpárkok nyitása, majd folyamatos karbantartása cél: ne tudjon a töltéstalp elázni nehézségek: gyenge altalaj, túl mély árok: alaptörés veszélye árok felett töltésépítés árok mellettük szervízút, szállítóút túltöltéses építési módnál nem lehetséges

30 Földművek építés közbeni víztelenítése 30 Megelőző víztelenítés bevágásban az állagmegóvás érdekében a földmű építés megkezdése előtt először a víztelenítési munkákat kell elvégezni. övárkok megnyitása, majd folyamatos karbantartása a szükséges felszín alatti víztelenítő rendszerek (általában szivárgók) kiépítése cél: a kiemelés során jelentkező nehézségek (pl. állékonysági problémák, eróziós károk) csökkentése

31 Földművek építés közbeni víztelenítése 31 A megelőző víztelenítés egyéb feladatai a végleges átereszek megépítése és folyamatos karbantartása (az utólagos beépítés nem várt újabb süllyedéseket okozhat) Alapszabály építés a befogadó felől munkavégzés már víztelenített területen

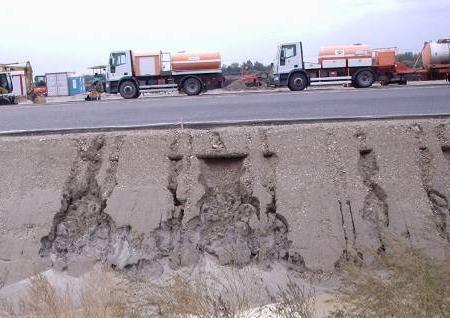

32 Földművek építés közbeni víztelenítése 32 Rézsűk erózióvédelme: leggyakoribb kár építés közben: kimosódás, erózió bemélyedések szélsőséges esetben burkolati károk (akkor is jelentkezhet a későbbiekben, ha az eróziós kár idején még nem volt kész a pályaszerkezet) a tökéletes helyreállítás nagyon nehéz cél: a megelőzés

33 Földművek építés közbeni víztelenítése 33 Eróziós károk okai: rézsűfelület elégtelen tömörsége és rendezetlensége elázott töltésanyag vízleadása védőrétegből eredő vizek

34 Földművek építés közbeni víztelenítése 34 Eróziós károk okai: rendkívüli intenzitású csapadék koncentrált vízlefolyások (ok: töltéskorona egyenetlensége, vízelvezető szegélyek meghibásodása, folytonossági hiánya) a bevágási rézsűn kialakuló lefolyások (ok: övárkok feliszapolódása következtében átbukó víz) rézsűbeli vízkilépések, források, rétegvizek

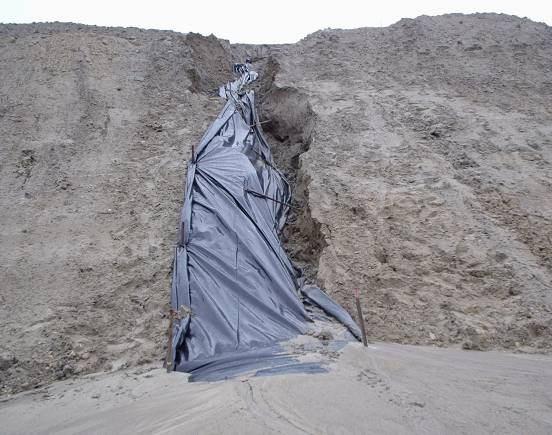

35 Földművek építés közbeni víztelenítése 35 Eróziós károk megelőzése: lefolyások szabályozása bevágás: övárok surrantó oldalárok töltés: (ideiglenes) szegély (ideiglenes) surrantó talpárok ideiglenes szegély: földgerinc, geotextíliába tekert föld, sovány beton ideiglenes surrantó: műanyag fólia burkolás

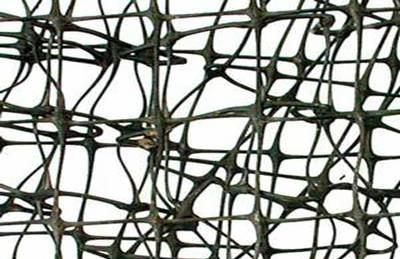

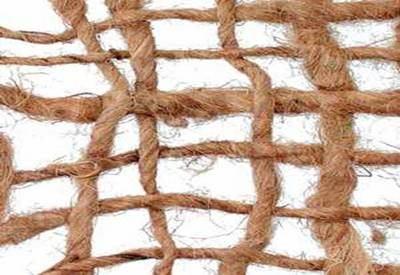

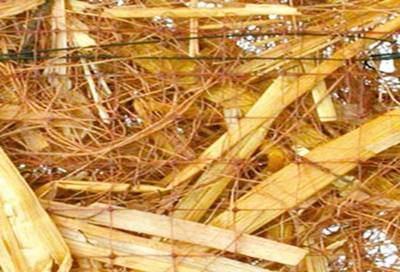

36 Földművek építés közbeni víztelenítése 36 Eróziós károk megelőzése: mérnökbiológia (hazai gyakorlat: túl kései növénytelepítés) felületérdesítés a humuszterítés előtt

37 Földművek építés közbeni víztelenítése 37

38 Földművek építés közbeni víztelenítése 38 Eróziós károk javítása: haladéktalanul el kell végezni néhány dm-es kimosódás gépi eszközök felülről földanyag pótlás döngölés a kotró szerszámával nagyobb kimosódások rézsű lépcsőzés (5% lejtés, ép töltésig) rétegesen visszaépítés, kisméretű tömörítő eszközzel mielőbbi biológiai védelem georács erősítés esetleg rézsűlaposítás vagy rézsűlábi támfal építése

39 Felszínalatti víztelenítés 39 munkagödörben építés közben és végleges állapotban vízkizárás vízzáró oldalfallal és fenékzárással talajvízszintsüllyesztés kutakkal vagy szivárgókkal megcsapolás vízszintes furatokkal (nyíltvíztartás)

40

41 Munkagödör nyíltvíztartás 41

42 Vízkizárás 42 Oldalzárás Fenékzárás résfal szádfal keskeny résfal jetpanel-fal injektált talajfal jetfal cölöpfal (átmetsző) geomembrán oldalfal befogása vízzáró talajba injektált talajzóna (bentonit, kémiai oldat) betonfenék víz alatti betonozással jetlemez mélykeverés

43 Vízkizárás 43

44 Vízkizárás 44

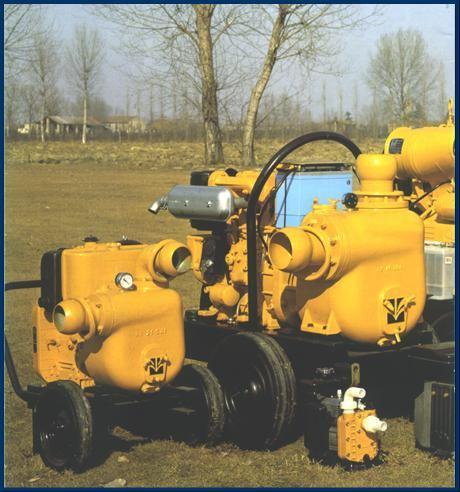

45 Munkaterek víztelenítése 45 Ideiglenes talajvízszintsüllyesztés kutakkal munkagödröknél

46 Ideiglenes talajvízszintsüllyesztés kutakkal munkagödröknél

47 S z ű r ő k ú t

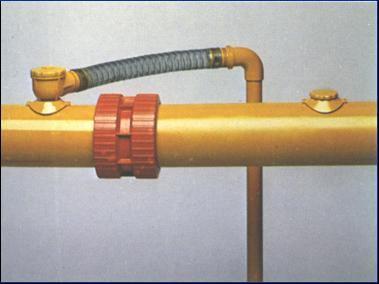

48 Vákuumkút telepítése

49

50

51
