1 Víztelenítések 1

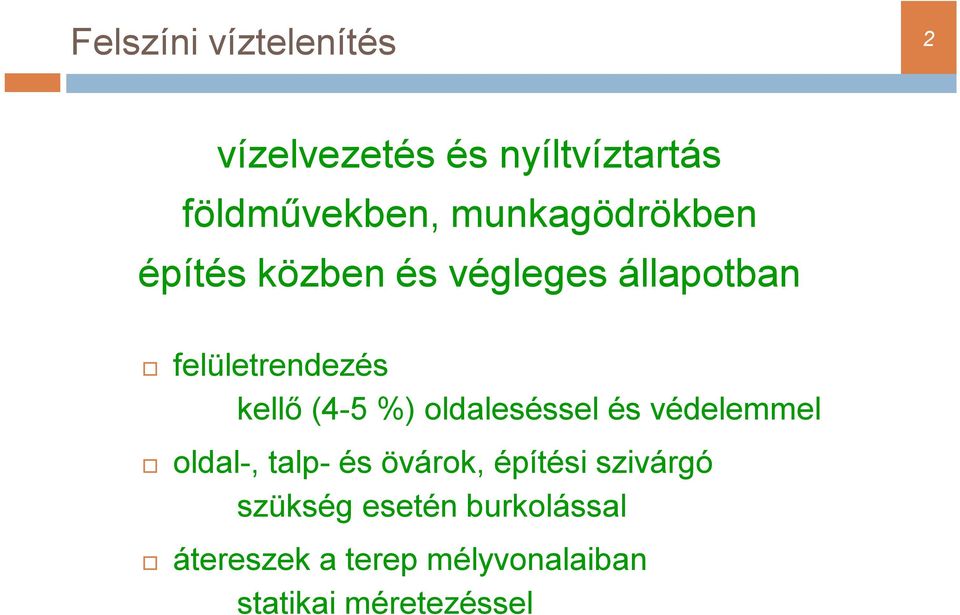

2 Felszíni víztelenítés 2 vízelvezetés és nyíltvíztartás földművekben, munkagödrökben építés közben és végleges állapotban felületrendezés kellő (4-5 %) oldaleséssel és védelemmel oldal-, talp- és övárok, építési szivárgó szükség esetén burkolással átereszek a terep mélyvonalaiban statikai méretezéssel

(4-5 %) oldaleséssel és védelemmel oldal-, talp- és övárok, építési

3 Felszíni vizek rendezése 3 Általánosságok: a megfelelő víztelenítés az élettartam és a fenntartás szempontjából is fontos elsősorban a kivitelezés (főként bevágás fejtés) során szükséges fokozott körültekintés a burkolat alá jó karbantartás esetén is juthatnak vizek az árkokat a vízépítő kollégák tervezik Megvalósul-e a szükséges kooperáció, adatcsere a geotechnikussal?

szükséges fokozott körültekintés a burkolat alá jó karbantartás esetén is juthatnak vizek az

4 Felszíni vizek rendezése 4 A víztelenítés alapelemei: talp- és övárkok általában 40 cm széles, 40 cm mély 1:1.5 hajlású szabványárkok hidraulikai méretezés lehetőség szerint gravitációs elvezetés tározó és szikkasztó funkció is túl nagy esés erózió burkolás túl kicsi esés feliszapolódás elvezetés: befogadóba vagy tározóba a védőréteg kivezetése a max. vízszint fölött 20 cm-rel

5 hajlású szabványárkok hidraulikai méretezés lehetőség szerint gravitációs elvezetés tározó

5 Felszíni víztelenítés 5

6 Felszíni vizek rendezése 6

7 Felszíni vizek rendezése 7

8 Felszíni vizek rendezése 8 Szikkasztó árkok: a szikkasztást is részletesen meg kell(ene) tervezni ennek hiányában károk, kimosódások ( a víz megy a maga útján ) kötött rétegben a szikkasztás nem lehetséges ha a vízvezető réteg 2 m-nél kisebb mélységben van: folytonos, szemcsés anyaggal kitöltött rés célszerű ha a vízvezető réteg 2 és 5 m között van: az árok vizét furatokkal lehet levezetni és kellő felületen leadni ha a vízvezető réteg 5 m-nél: szikkasztó párologtató medencék szükségesek

mélységben van: folytonos, szemcsés anyaggal kitöltött rés célszerű ha a vízvezető réteg 2 és 5 m között van: az árok

9 Felszíni vizek rendezése 9

10 Felszíni vizek rendezése 10 A víztelenítés további elemei: átereszek a terep mélyvonulataiban a mértadó vízhozam elvezetését kell megoldani ne duzzasszon vissza környezetében ne keletkezzen kimosódás D = 1.0 m minimálisan (karbantartás!) kiemelt szegélyek surrantók

kell megoldani ne duzzasszon vissza környezetében ne keletkezzen

11 Felszíni vizek rendezése 11

12 Felszíni vizek rendezése 12

13 Felszíni vizek rendezése 13 A földmű víztelenítése: földmű tükör oldalesés = pályaszerkezet oldalesés védőréteg alsó felületének oldalesése szemcsés rétegeken: 2.5% kötött rétegeken: 4% kiegyenlítés: a jobb minőségű anyagból

védőréteg alsó felületének oldalesése szemcsés

14 Felszíni vizek rendezése 14

15 Felszínalatti víztelenítés munkagödörben és földművekben építés közben és végleges állapotban vízkizárás vízzáró oldalfallal és fenékzárással talajvízszintsüllyesztés kutakkal vagy szivárgókkal megcsapolás vízszintes furatokkal (nyíltvíztartás)

oldalfallal és fenékzárással talajvízszintsüllyesztés

17 Vízkizárás Oldalzárás résfal szádfal keskeny résfal jetpanel-fal injektált talajfal jetfal cölöpfal (átmetsző) geomembrán Fenékzárás oldalfal befogása vízzáró talajba injektált talajzóna (bentonit, kémiai oldat) betonfenék víz alatti betonozással jetlemez mélykeverés

Fenékzárás oldalfal befogása vízzáró talajba injektált talajzóna

20 Ideiglenes talajvízszintsüllyesztés kutakkal munkagödröknél

21 Ideiglenes talajvízszintsüllyesztés kutakkal munkagödröknél

22 S z ű r ő k ú t

23 Vákuumkút telepítése

28 Közlekedési pályák víztelenítése 28 A vasúti pályatest és a vízmozgások 1 csapadékvíz, 1a lefolyó, 1b leszivárgó 2 felületi vizek 3 talajvíz 4 kapilláris víz 5 páralecsapódás 6 lefolyó víz árokban 7 földalatti vizek elfolyása szivárgó folyókában

29 Felszín alatti vizek rendezése 29 Általánosságok: összetett tervezési feladat számtalan tényező befolyásol, bizonytalanságok a rétegződésben, feltárásban, környezetvédelem cél: biztonságos elvezetés, a legkisebb depresszió mellett minőségellenőrzés, fenntartás és monitoring részletes tervezése alapelemek: szivárgók további lehetőségek: vízszintes furatok, kutak, aknák, csőkutak, csápok, árok (csekély leszívási igény esetén, ha nincs kimosódási veszély)

30 Felszín alatti vizek rendezése 30 Szivárgók tervezés: anyag, helyszínrajzi és magassági vonalvezetés részei: szivárgótest + dréncső + geotextília fajtái: a földmű felé szivárgó vizek felfogása övszivárgóval vízszint csökkentése a rézsűkben kersztszivárgóval vízszintcsökkentés a pálya alatt oldalszivárgóval vízszintes drénező furatokkal

31 Felszín alatti vizek rendezése 31 Szivárgók oldalszivárgók talpszivárgók hossz-szivárgó

32 Felszín alatti vizek rendezése 32 Szivárgók megszakító övszivárgók bevágás hegy felőli oldalán keresztszivárgók Megszakító övszivárgó

33 Felszín alatti vizek rendezése 33 Szivárgók rézsűszivárgó (szárítóborda) A szivárgópaplan kialakítása

34 Felszín alatti vizek rendezése 34

35 Felszín alatti vizek rendezése 35

36 Felszín alatti vizek rendezése 36 Szivárgó hasított résben

37 Irányított fúrás

38 Szivárgó irányított fúrással összekötött fúrt kavicscölöpsorból

39 Víztelenítések tervezése Hidraulikai méretezés Feladat lefolyó vízmennyiség depressziós felület vízhozam (felszín alatt) Megoldás kutak vízemésztő képessége szivattyúválasztás árkok, csővezetékek, átereszek vízszállító képessége Védekezés az áramlási erő hatásai ellen Veszély erózió szuffózió, kolmatáció belső erózió hidraulikus talajtörés Megoldás vízszintek szabályozása felületvédelem szűrés
