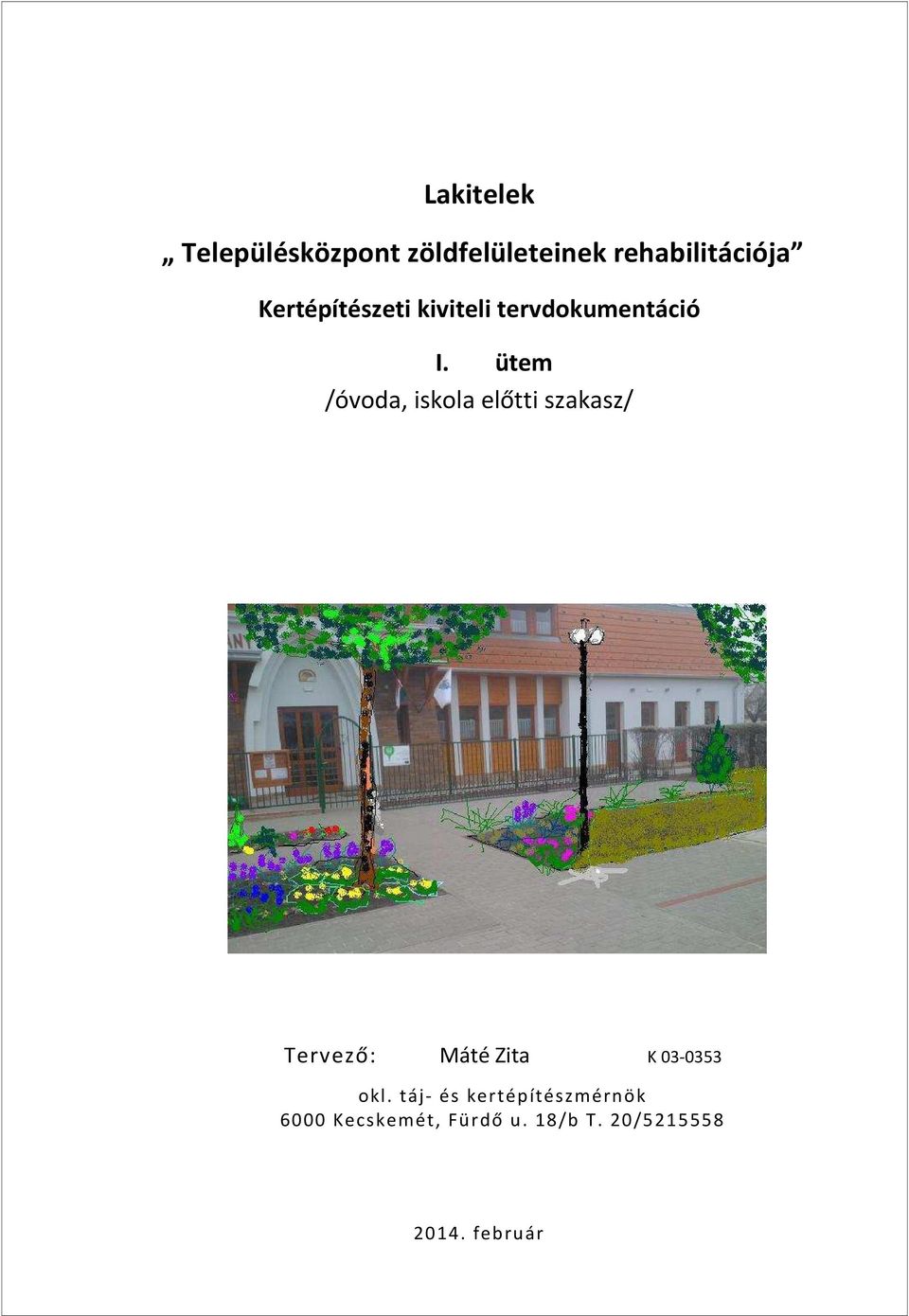

1 Lakitelek Településközpont zöldfelületeinek rehabilitációja Kertépítészeti kiviteli tervdokumentáció I. ütem /óvoda, iskola előtti szakasz/ Tervező: Máté Zita K okl. táj- és kertépítészmérnök 6000 Kecskemét, Fürdő u. 18/b T. 20/ február

2 2 Tartalomjegyzék a Lakitelek, Településközpont zöldfelületeinek rehabilitációja I. ütem kertépítészeti kiviteli tervéhez SZÖVEGES MUNKARÉSZEK: 1. Címlap 2. Tartalomjegyzék 3. Műszaki leírás 4. Méret- és mennyiség kimutatás 5. Tételes költségvetési kiírás TERVEK: Ke-1 Kertterv M=1:250 Ke-2 Burkolatépítés kitűzési terve M=1:250 Térkő járda mintakeresztszelvénye M=1:10 Ke-3 Növénykiültetési terv M=1:250

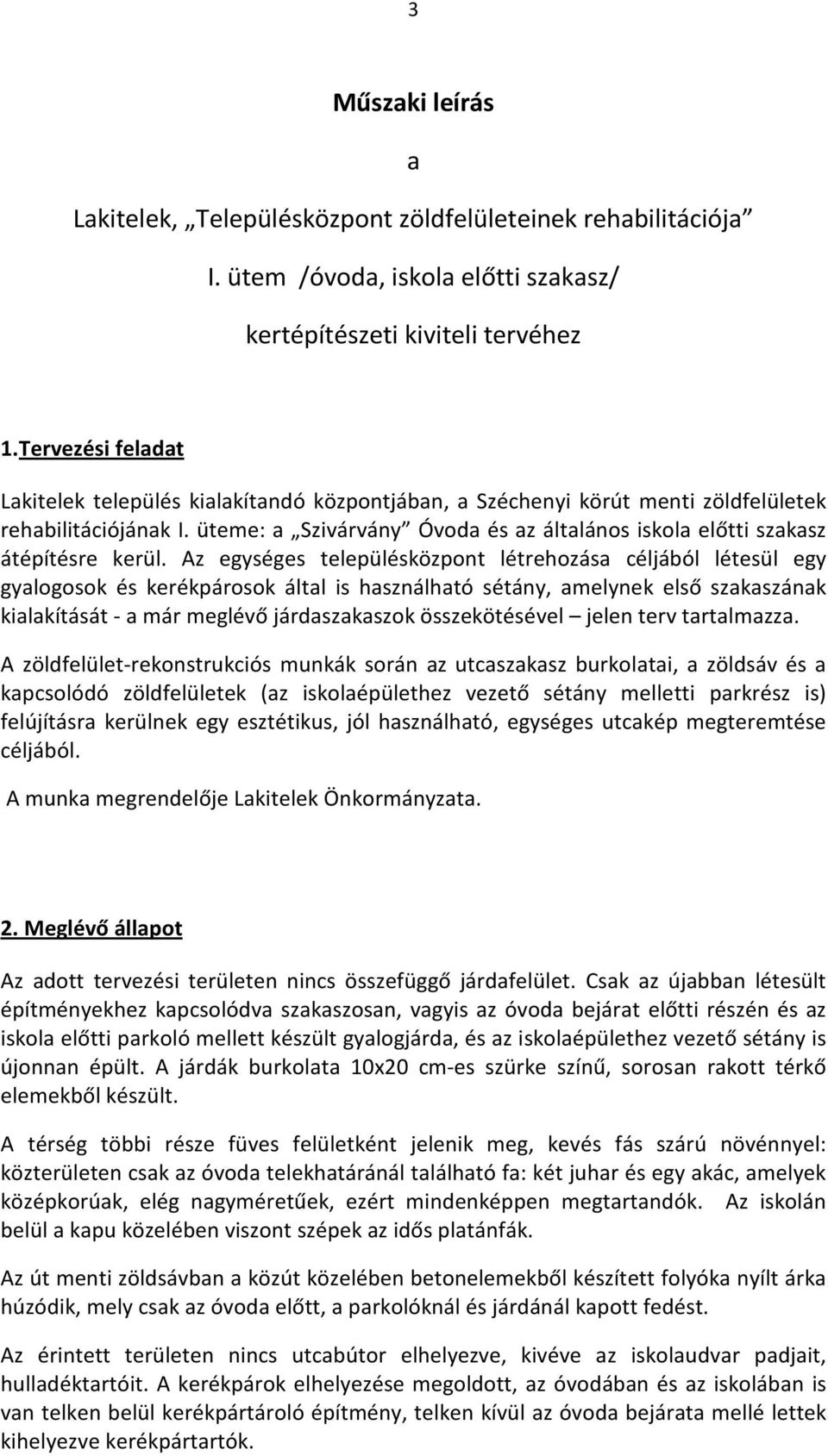

3 3 Műszaki leírás a Lakitelek, Településközpont zöldfelületeinek rehabilitációja I. ütem /óvoda, iskola előtti szakasz/ kertépítészeti kiviteli tervéhez 1.Tervezési feladat Lakitelek település kialakítandó központjában, a Széchenyi körút menti zöldfelületek rehabilitációjának I. üteme: a Szivárvány Óvoda és az általános iskola előtti szakasz átépítésre kerül. Az egységes településközpont létrehozása céljából létesül egy gyalogosok és kerékpárosok által is használható sétány, amelynek első szakaszának kialakítását - a már meglévő járdaszakaszok összekötésével jelen terv tartalmazza. A zöldfelület-rekonstrukciós munkák során az utcaszakasz burkolatai, a zöldsáv és a kapcsolódó zöldfelületek (az iskolaépülethez vezető sétány melletti parkrész is) felújításra kerülnek egy esztétikus, jól használható, egységes utcakép megteremtése céljából. A munka megrendelője Lakitelek Önkormányzata. 2. Meglévő állapot Az adott tervezési területen nincs összefüggő járdafelület. Csak az újabban létesült építményekhez kapcsolódva szakaszosan, vagyis az óvoda bejárat előtti részén és az iskola előtti parkoló mellett készült gyalogjárda, és az iskolaépülethez vezető sétány is újonnan épült. A járdák burkolata 10x20 cm-es szürke színű, sorosan rakott térkő elemekből készült. A térség többi része füves felületként jelenik meg, kevés fás szárú növénnyel: közterületen csak az óvoda telekhatáránál található fa: két juhar és egy akác, amelyek középkorúak, elég nagyméretűek, ezért mindenképpen megtartandók. Az iskolán belül a kapu közelében viszont szépek az idős platánfák. Az út menti zöldsávban a közút közelében betonelemekből készített folyóka nyílt árka húzódik, mely csak az óvoda előtt, a parkolóknál és járdánál kapott fedést. Az érintett területen nincs utcabútor elhelyezve, kivéve az iskolaudvar padjait, hulladéktartóit. A kerékpárok elhelyezése megoldott, az óvodában és az iskolában is van telken belül kerékpártároló építmény, telken kívül az óvoda bejárata mellé lettek kihelyezve kerékpártartók.

4 4 3. Felújítási munkák 3.1 Burkolatok építése Térkő burkolat: A településközpont koncepciótervében szereplő gyalogos-és kerékpárút ezen szakaszát az óvoda járdájától kezdve kell kiépíteni az iskolaparkoló járdáját felhasználva az orvosi rendelők szakaszáig. Az említett meglévő járdafelületek felhasználhatók az új funkcióra is, mivel az elválasztás nélküli közös gyalog- és kerékpárútra előírt minimális szélességet, a 2,70 m-t elérik. Az egységes hatás érdekében a meglevőhöz hasonló anyagból és rakásmóddal kell megépíteni a kiselemes térkő burkolatot: 10x20x6-os szürke betontéglából (Rollo rendszerkő, LEIER Kft) a hiányzó járdaszakaszokra. A tervezett járda 2,70 m szélességű. Szerkezete: A tükörvágás után a tömörített altalajra 25 cm-es vastagságban zúzottkő alap készül. Erre 4 cm homokágyazat kerül, majd a 6cm vtg-ú betonkövek fektetése és bevibrálása következik. A burkolat lehatárolása betonalapba rögzített 100x5x20 kerti szegélykővel történjen. Ahol a meglévő burkolattal és fedlappal közvetlenül találkozik a térkőfelület, ott nem szükséges szegélykő fektetése. Tereprendezés: A burkolatok szintjét a környező terep és a csatlakozó burkolatok, szegélyek és a folyókára helyezendő fedlap magassága határozza meg, azokhoz igazodik. A folyóka mellett futó járdaszakasznál a vízbeeresztő fedlap felé lejtsen a térkőfelület. A járda oldalirányú esése 2% legyen. A többi részen a burkolatok lejtésviszonyait úgy kell alakítani, hogy a zöldfelületek felé lejtsen a terep, hogy a felesleges csapadékvizet a növényzetre vezesse. A tükörből kikerült földmennyiséget a környező zöldfelületeken lehet elteríteni úgy, hogy a terep a burkolattól ellejtsen, a mélypont a pázsitfelületek középső részénél alakuljon ki a csapadékvíz optimális hasznosítása céljából Folyóka lefedése fedlappal: A tervezett járda az óvoda előtti szakaszon közvetlenül a körúttal párhuzamosan haladó, betonelemekből készült fedetlen folyóka mellett vezet. A vízelvezető árkot biztonsági okokból le kell fedni az óvodabejárat (parkolók) melletti módon, vasbeton vízbeeresztős folyóka fedlappal (TBF 20 CSOMIÉP Kft). A fedlap mérete:100x42x11,5 cm. A fedlap járható, 42 cm-esz szélessége beleszámít a burkolat 2,70 m szélességébe Tipegő épít ése: Az óvoda kerítése előtti kerékpártároló felületet íves vonalvezetésű tipegősor köti össze a tervezett úttal, amely egyúttal a helyi mesterek által készített S alakú faragott pad és asztal mellett is elvezet. A gyephézagosan lerakott tipegősor 40x40x5 cm-es mosott kavics felületű járdalapból készül. A betonlapokat homok ágyazórétegre és 10 cm-es zúzottkő alapra kell fektetni, tömöríteni. A járdák felső felülete a pázsit szintjével kerüljön egy magasságba.

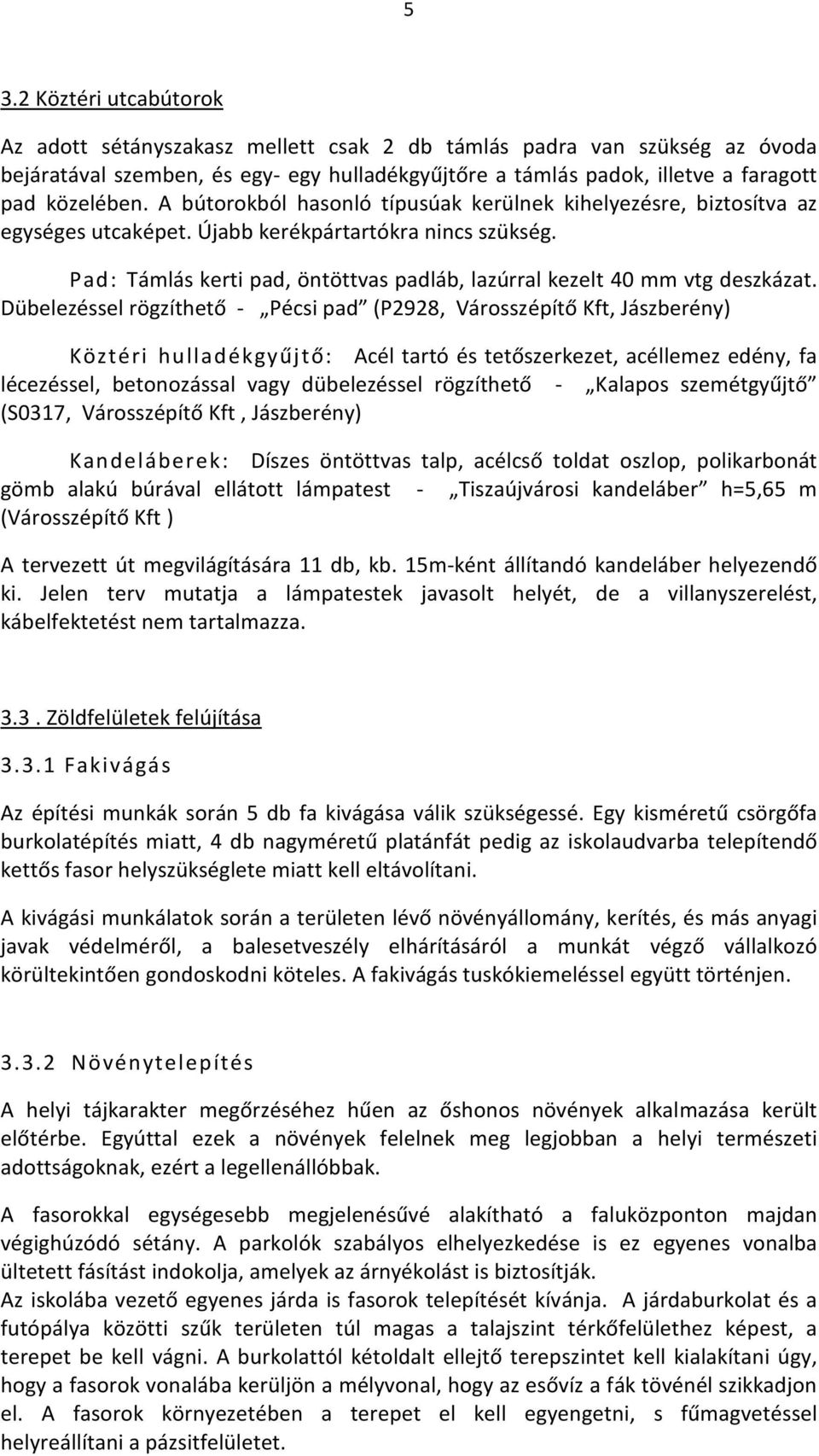

5 5 3.2 Köztéri utcabútorok Az adott sétányszakasz mellett csak 2 db támlás padra van szükség az óvoda bejáratával szemben, és egy- egy hulladékgyűjtőre a támlás padok, illetve a faragott pad közelében. A bútorokból hasonló típusúak kerülnek kihelyezésre, biztosítva az egységes utcaképet. Újabb kerékpártartókra nincs szükség. Pad: Támlás kerti pad, öntöttvas padláb, lazúrral kezelt 40 mm vtg deszkázat. Dübelezéssel rögzíthető - Pécsi pad (P2928, Városszépítő Kft, Jászberény) Köztéri hulladékgyűjtő: Acél tartó és tetőszerkezet, acéllemez edény, fa lécezéssel, betonozással vagy dübelezéssel rögzíthető - Kalapos szemétgyűjtő (S0317, Városszépítő Kft, Jászberény) Kandeláberek: Díszes öntöttvas talp, acélcső toldat oszlop, polikarbonát gömb alakú búrával ellátott lámpatest - Tiszaújvárosi kandeláber h=5,65 m (Városszépítő Kft ) A tervezett út megvilágítására 11 db, kb. 15m-ként állítandó kandeláber helyezendő ki. Jelen terv mutatja a lámpatestek javasolt helyét, de a villanyszerelést, kábelfektetést nem tartalmazza Zöldfelületek felújítása Fakivágás Az építési munkák során 5 db fa kivágása válik szükségessé. Egy kisméretű csörgőfa burkolatépítés miatt, 4 db nagyméretű platánfát pedig az iskolaudvarba telepítendő kettős fasor helyszükséglete miatt kell eltávolítani. A kivágási munkálatok során a területen lévő növényállomány, kerítés, és más anyagi javak védelméről, a balesetveszély elhárításáról a munkát végző vállalkozó körültekintően gondoskodni köteles. A fakivágás tuskókiemeléssel együtt történjen Növénytelepítés A helyi tájkarakter megőrzéséhez hűen az őshonos növények alkalmazása került előtérbe. Egyúttal ezek a növények felelnek meg legjobban a helyi természeti adottságoknak, ezért a legellenállóbbak. A fasorokkal egységesebb megjelenésűvé alakítható a faluközponton majdan végighúzódó sétány. A parkolók szabályos elhelyezkedése is ez egyenes vonalba ültetett fásítást indokolja, amelyek az árnyékolást is biztosítják. Az iskolába vezető egyenes járda is fasorok telepítését kívánja. A járdaburkolat és a futópálya közötti szűk területen túl magas a talajszint térkőfelülethez képest, a terepet be kell vágni. A burkolattól kétoldalt ellejtő terepszintet kell kialakítani úgy, hogy a fasorok vonalába kerüljön a mélyvonal, hogy az esővíz a fák tövénél szikkadjon el. A fasorok környezetében a terepet el kell egyengetni, s fűmagvetéssel helyreállítani a pázsitfelületet.

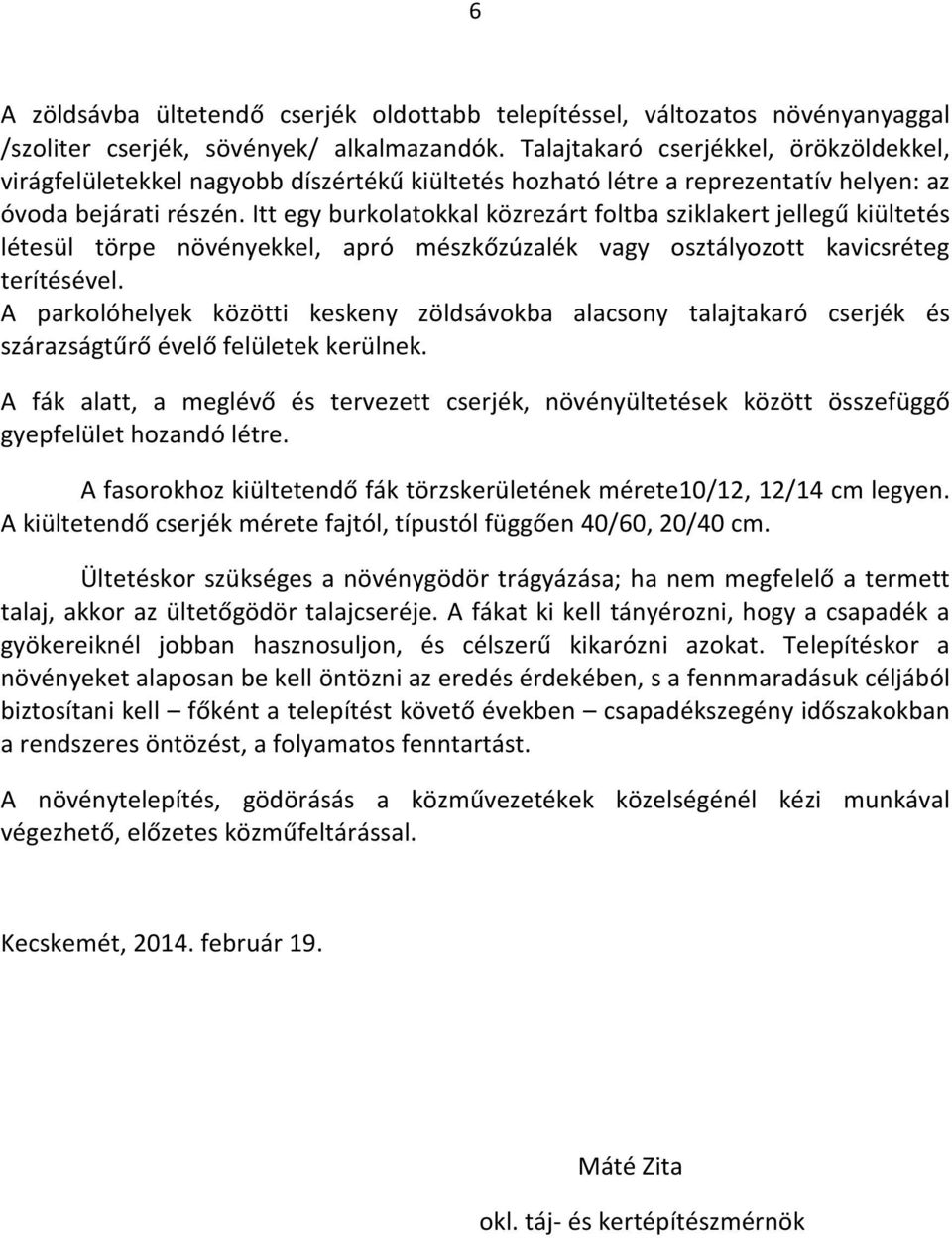

6 6 A zöldsávba ültetendő cserjék oldottabb telepítéssel, változatos növényanyaggal /szoliter cserjék, sövények/ alkalmazandók. Talajtakaró cserjékkel, örökzöldekkel, virágfelületekkel nagyobb díszértékű kiültetés hozható létre a reprezentatív helyen: az óvoda bejárati részén. Itt egy burkolatokkal közrezárt foltba sziklakert jellegű kiültetés létesül törpe növényekkel, apró mészkőzúzalék vagy osztályozott kavicsréteg terítésével. A parkolóhelyek közötti keskeny zöldsávokba alacsony talajtakaró cserjék és szárazságtűrő évelő felületek kerülnek. A fák alatt, a meglévő és tervezett cserjék, növényültetések között összefüggő gyepfelület hozandó létre. A fasorokhoz kiültetendő fák törzskerületének mérete10/12, 12/14 cm legyen. A kiültetendő cserjék mérete fajtól, típustól függően 40/60, 20/40 cm. Ültetéskor szükséges a növénygödör trágyázása; ha nem megfelelő a termett talaj, akkor az ültetőgödör talajcseréje. A fákat ki kell tányérozni, hogy a csapadék a gyökereiknél jobban hasznosuljon, és célszerű kikarózni azokat. Telepítéskor a növényeket alaposan be kell öntözni az eredés érdekében, s a fennmaradásuk céljából biztosítani kell főként a telepítést követő években csapadékszegény időszakokban a rendszeres öntözést, a folyamatos fenntartást. A növénytelepítés, gödörásás a közművezetékek közelségénél kézi munkával végezhető, előzetes közműfeltárással. Kecskemét, február 19. Máté Zita okl. táj- és kertépítészmérnök

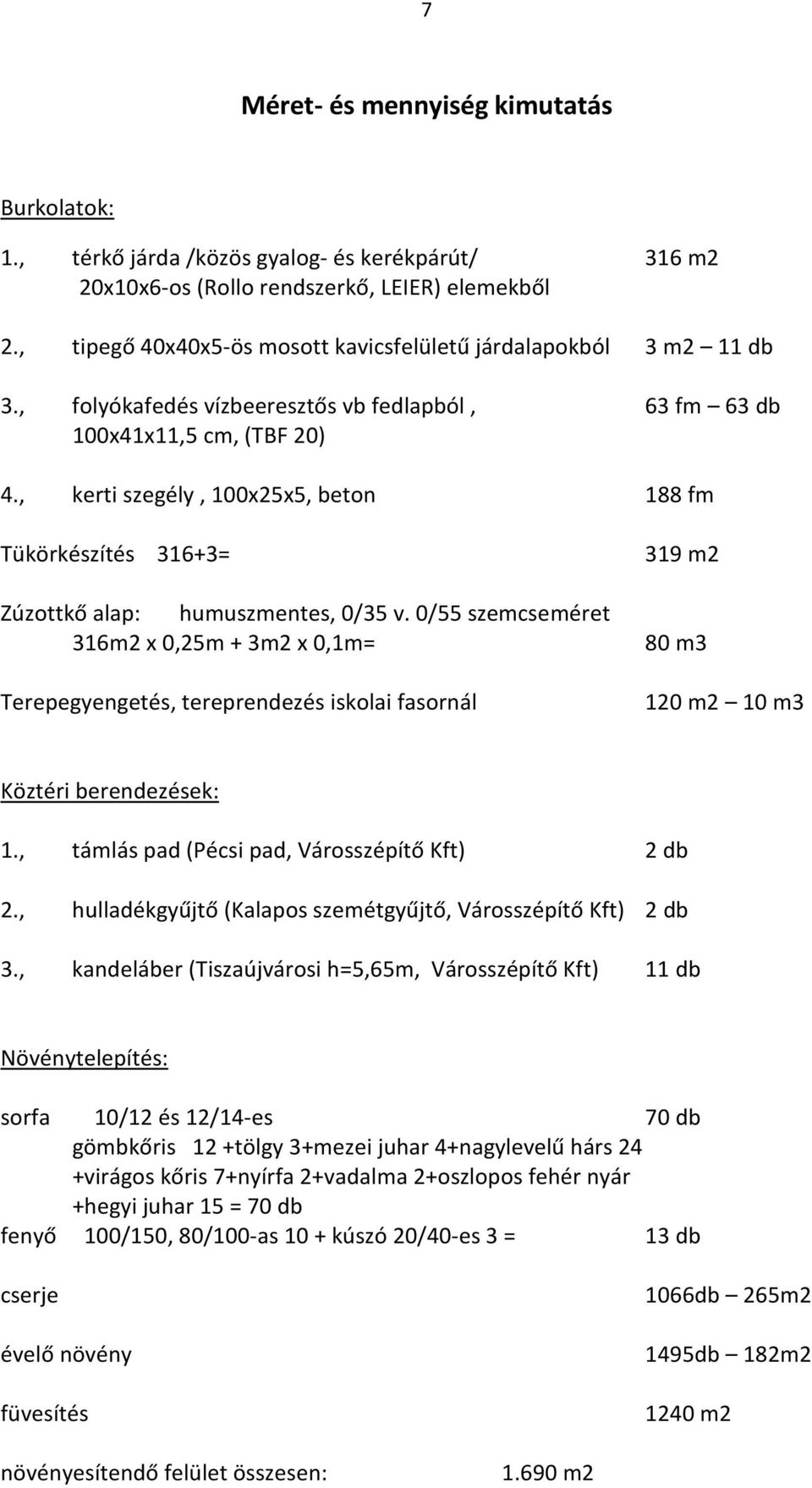

7 7 Méret- és mennyiség kimutatás Burkolatok: 1., térkő járda /közös gyalog- és kerékpárút/ 316 m2 20x10x6-os (Rollo rendszerkő, LEIER) elemekből 2., tipegő 40x40x5-ös mosott kavicsfelületű járdalapokból 3 m2 11 db 3., folyókafedés vízbeeresztős vb fedlapból, 63 fm 63 db 100x41x11,5 cm, (TBF 20) 4., kerti szegély, 100x25x5, beton 188 fm Tükörkészítés 316+3= Zúzottkő alap: humuszmentes, 0/35 v. 0/55 szemcseméret 316m2 x 0,25m + 3m2 x 0,1m= Terepegyengetés, tereprendezés iskolai fasornál 319 m2 80 m3 120 m2 10 m3 Köztéri berendezések: 1., támlás pad (Pécsi pad, Városszépítő Kft) 2 db 2., hulladékgyűjtő (Kalapos szemétgyűjtő, Városszépítő Kft) 2 db 3., kandeláber (Tiszaújvárosi h=5,65m, Városszépítő Kft) 11 db Növénytelepítés: sorfa 10/12 és 12/14-es 70 db gömbkőris 12 +tölgy 3+mezei juhar 4+nagylevelű hárs 24 +virágos kőris 7+nyírfa 2+vadalma 2+oszlopos fehér nyár +hegyi juhar 15 = 70 db fenyő 100/150, 80/100-as 10 + kúszó 20/40-es 3 = 13 db cserje évelő növény füvesítés 1066db 265m2 1495db 182m m2 növényesítendő felület összesen: m2
