Földművek, földmunkák

Átírás

1 Földművek, földmunkák

2 Földművek funkciói közlekedési pálya: vízépítési földmű: út, vasút, repülőtér, gát, csatorna, árok, tározó, folyószabályozás, partrendezés, felszín alatti munkatér: alapozás, műtárgy, közmű részére területrendezés: bányászat: hulladéklerakás: terepfeltöltés, tereprendezés, földalatti terek kialakítása, anyagnyerőhely, külfejtés, lerakók, szeméttelepek, meddőhányók

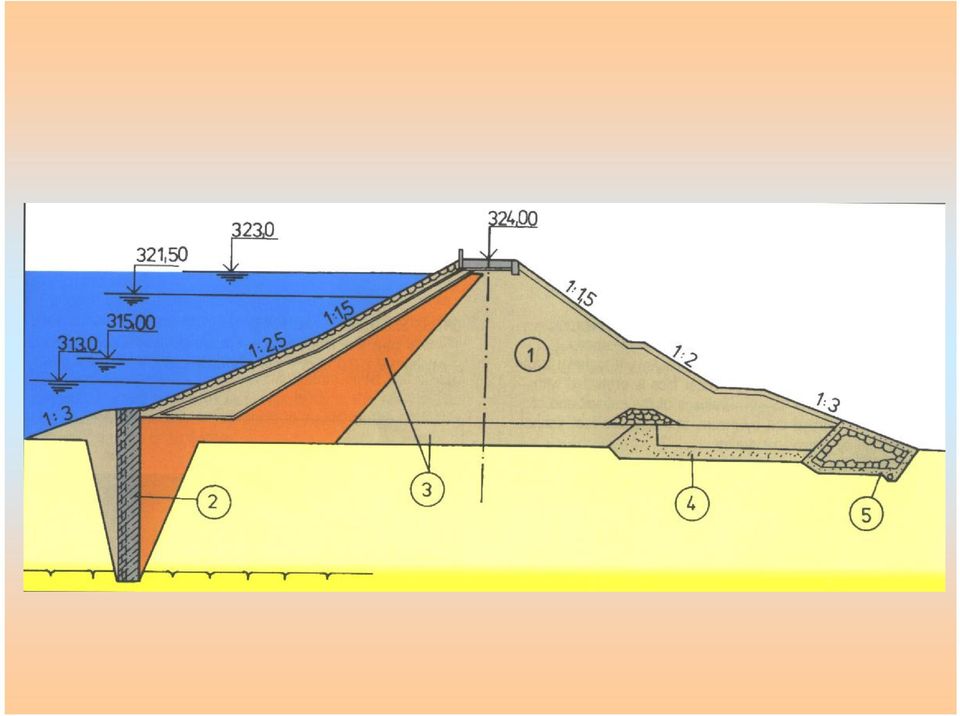

3

4 Feladatok, munkatípusok Előkészítő munkák kitűzés (alapvonalak létesítése, főpontok kitűzése, kibiztosításaok) növényzeteltávolítás (humuszleszedés, bozót és faeltávolítás) bontások (épületmaradványok, természetes akadályok) felvonulás (géptelep, raktárterület berendezése, felvonulási utak) Fő munkák fejtés-felrakás (bevágásban, anyagnyerőn, csatornában) szállítás (az építés helyén és szállító utakon) beépítés (elterítés, kezelés, tömörítés, felületalakítás) Speciális munkák töltésalapozás (lejtős terepen vagy gyenge altalajon) víztelenítés (a felszín alatt és a felszínen) lejtőstabilizálások támszerkezetekkel Utómunkák felületrendezés (rézsűn, padkán, tükörben) burkolások (növényzet, textília, fólia, kőszórás, betonburkolat) átadás-átvétel (mennyiségfelvétel, minősítés, pótlások, javítások)

5 A földművek anyagának tervezése és minősítése

6 A talajok alkalmassága földműépítés szempontjából A talajösszetétel állandósága mállási hajlam szerves-anyag tartalom A talajállapot állandósága duzzadási hajlam vízérzékenység fagyveszélyesség A beépíthetőség fejthetőség, tömöríthetőség Funkcionális követelmény teherbírás áteresztőképesség

7 Talaj neve állapota tőzeg, laza homok tömör mészkő, andezit Térfogatsűrűség Kohézió kg/m kg/m 3 < 2,5 MN/m 2 > 5000 MN/m 2 Kézi fejtés eszköze Fejtési osztály az MSZ szerint I. VII. lapáttal, ásóval csak robbantással

8 Proctor-vizsgálat d g/cm 3 2,2 2,0 1,8 1,6 1,4 dmax=1,94 w= w %

9 Tömörségi követelmények építmény típus földmű zóna tömörségi fok T r % altalaj felső 50 cm-nyi zónája 85 töltéstest 85 út aszfalt burkolat alatti felső 50 cm 90 beton burkolat alatti felső 50 cm 95 padka 95 altalaj felső 50 cm-nyi zónája 85 vasút töltéstest 85 a földmű felső 50 cm-nyi zónája 95 híd háttöltés 95 ár- altalaj felső 50 cm-nyi zónája 85 védelmi vízzáró test (agyagmag) 90 töltés töltéstest 85 épület alap alatti talajcsere 95 alapozás padozat alatt feltöltés 90 közmű a közmű körüli 0,50 m-nyi zóna 90 dmax < 1,75 g/cm 3 esetén 5 %-kal nagyobb értéket kell megkövetelni

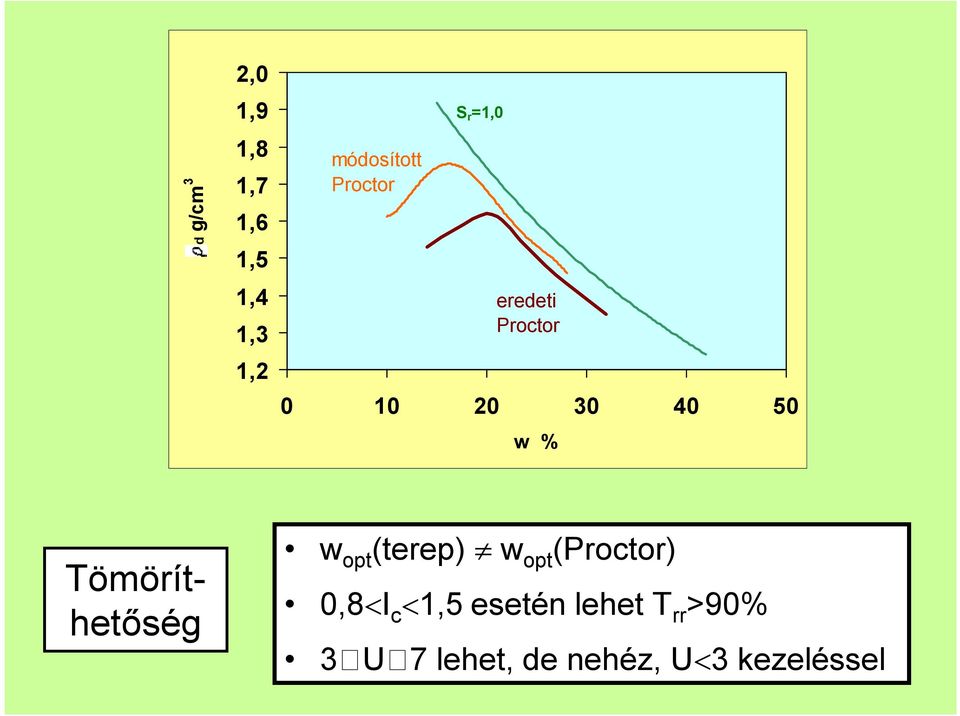

10 d g/cm 3 2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 módosított Proctor S r =1,0 eredeti Proctor w % Tömöríthetőség w opt (terep) w opt (Proctor) 0,8 I c 1,5 esetén lehet T rr >90% 3 U 7 lehet, de nehéz, U 3 kezeléssel

11 vizsgálandó paraméterek a földanyagok alkalmasságának elbírálásához azonosítás szemeloszlás plasztikus index víztartalom Proctor-vizsgálat kötött talajok konzisztenciája tömöríthetőség és dmax célvizsgálatok CBR, k,, c, E 2, stb.

12 Geoműanyagok

13 Geoműanyagok típusai geofüggöny geotextília georács geocella geomatrac geomembrán bentonitpaplan geoháló dréncső drénlemez geokompozitok

14 geofüggöny hőkezelt geotextília tűzött geotextília fűmagos geotextília szőtt geotextília erősített geotextília biaxiális georács uniaxiális georács georács+ geotextília

15 geomatrac geomatrac + textília geoháló + textília geocella drénlemez geodrén bentonitpaplan geomembrán geodréncső

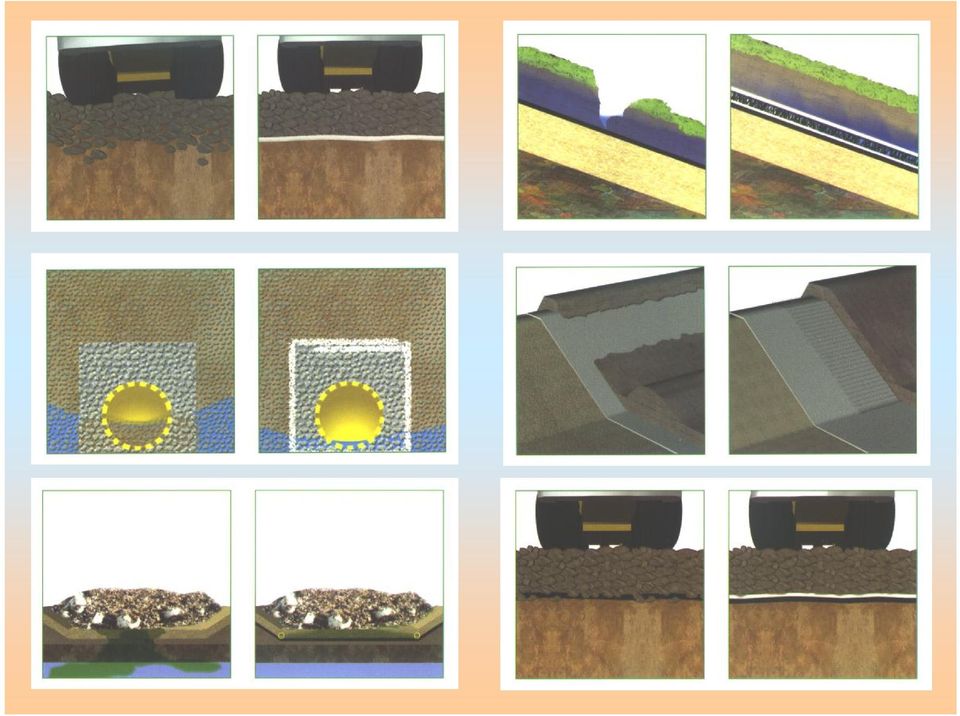

16 Geoműanyagok funkciói elválasztás drénezés szűrés védelem erősítés szigetelés

17

18

19

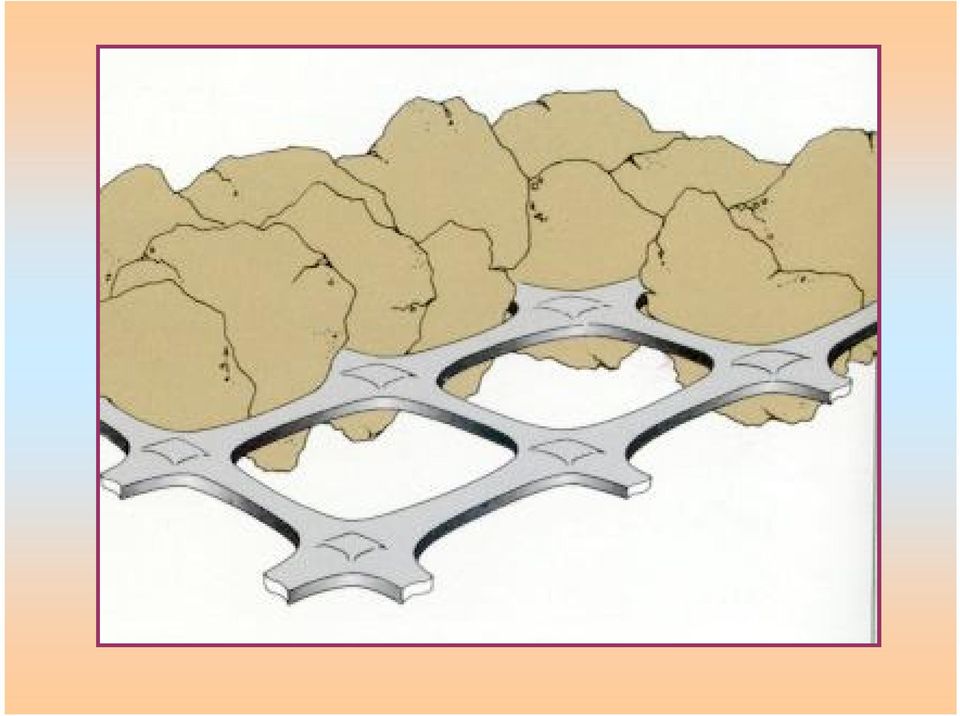

20

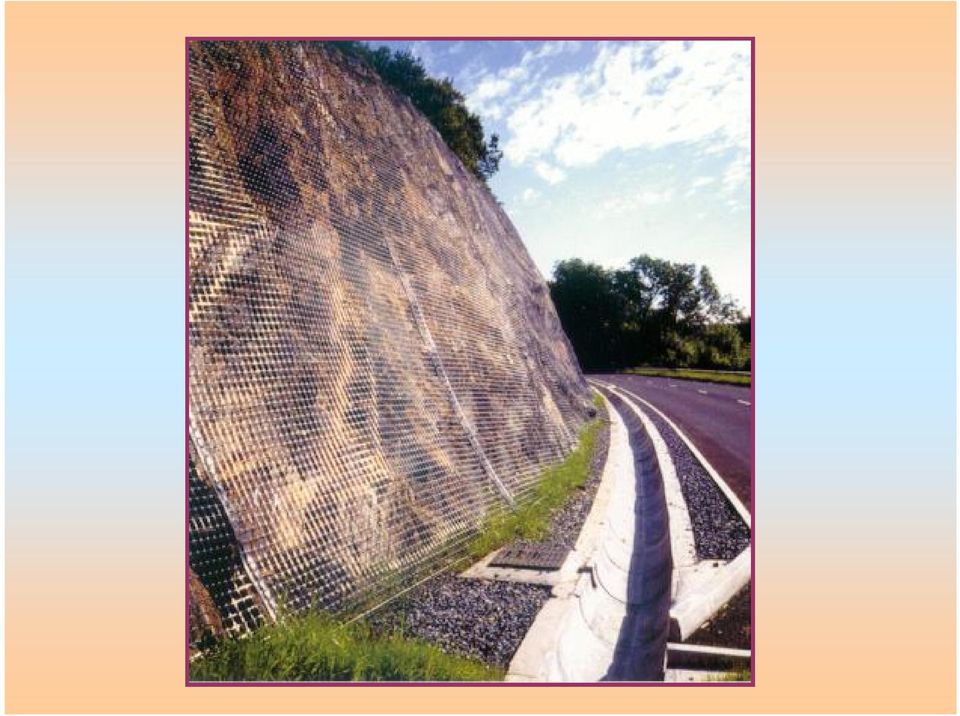

21 Meredek rézsű georácsos erősítéssel és geomatracos erózióvédelemmel

22

23

24

25

26

27

28 Földmunkagépek

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43 Földműépítési technológiák fejtés kotrógéppel szállítás dömperrel elterítés dózerrel fejtés szállítás elterítés szkréperrel tömörítés hengerrel felületalakítás gréderrel talajkezelés finiserrel rézsűrendezés kotrógéppel

44 Földművek minőségellenőrzése

45 Ellenőrizendő jellemzők a geometriai méretek ellenőrzése, koronaszélesség, ill. láb- és körömtávolságok a koronaszint és a rézsűfelszín magassága a tömörség ellenőrzése a céljellemzők ellenőrzése teherbírás vízzáróság

46 Tömörségi fok Tömörségellenőrzés radiometriás mérés vagy mintavétel alapján (T r ) Folyamatos tömörségellenőrzés gyorsulás-mérés (CCC) alapján Penetrációs mérés (CMV, RMV, OMEGA) dinamikus szondaszerű eszközök (Panda) N 10 Technológiaellenőrzés

47 Teherbírás - E 2 -modulus ellentartás erőmérő hidraulikus sajtó elmozdulás magasító mérő tárcsa s mm 0,0 0,5 1,0 1,5 p kn/m s2 2r=300 óratartó ábra. A tárcsás terhelés 2,0 E r.. p. 15,. p. r 4 s s 2 2

48 A földműértékelés jellege Szakértői tevékenység, nem sematikus eljárás, mint sok más szerkezet és anyag esetében. Lásd dmax felvétele a tömörségminősítéshez, illetve teherbírásértékelés az állapot tükrében. Szükség lehet menet közben elrendelt speciális vizsgálatokra. A szakértői szemle, a személyes felelősségvállalás elengedhetetlen Cél a minőség biztosítása és nem a minőség tanúsítása!

49 Töltésépítés gyenge talajon

50 Töltésépítés gyenge talajon Talajmechanikai problémák Alaptörés Szétcsúszás Süllyedés Konszolidáció Kúszás Technológiai problémák A felszín lecsapolása Felszín letermelése Munkagépek mozgatása Drénezés megoldása Töltésanyag védelme

51 Töltésépítés kedvezőtlen altalajon Építésszervezési megoldások - lépcsős építéssel - előterheléssel Szerkezeti megoldások - a töltésrézsű laposabb kialakításával - a töltés súlyának csökkentésével - a terepfelület megfelelő kialakításával - geoműanyagok alkalmazásával Előzetes talajjavítások - kavicscölöpözés - mélytömörítés - talajcsere - függőleges drénezés

52 Víztelenítés

53 Felszíni víztelenítés építés közben és végleges állapotban felületrendezés kellő oldaleséssel és védelemmel oldal-, talp- és övárok szükség esetén burkolással átereszek a terep mélyvonalaiban

54

55

56 Felszínalatti víztelenítés a földmű felé szivárgó vizek felfogása övszivárgóval vízszint csökkentése a rézsűkben rézsűszivárgóval vízszintcsökkentés a pálya alatt oldalszivárgóval

57 oldalszivárgó öv- (megszakító-) szivárgó ábra. Földművek szivárgófajtái keresztszivárgó

58
