1 Tiszai árvízvédelmi töltések károsodásainak geotechnikai tapasztalatai Koch Edina Sánta László RÁCKEVE

2 Tiszai árvízvédelmi töltések károsodásainak geotechnikai tapasztalatai Jelentős Tiszai árvizek 1731, 1740 Szeged 1857, 1879, 1881, , 1932, 1940, ig nagy árvizek Tavasz (Szeged 742 cm) csak évenként! 1998 november február április március április március április Sorozatosan növekvő nagy árvizek szinte évente!

3 Mi az oka az utóbbi években egyre növekvő árvizeknek? Éghajlati változások Csapadékszélsőségek Felmelegedések Magyarország árvízvédelmi rendszere Növekvő árvízi vízhozamok

4 Mi az oka az utóbbi években egyre növekvő árvizeknek? Éghajlati változások Csapadékszélsőségek Felmelegedések Hullámtér csökkenés Hullámterek elhanyagoltsága Hegyvidéki vízgyűjtőkön végzett beavatkozások (erdőirtások) csökkenő szelvény keresztmetszet rossz lefolyási viszonyok gyors lefolyás miatt növekvő árvízi vízhozamok

5 Jellemző károsodások Az állékonysági problémák nem statikai eredetűek víz-talaj-altalaj kölcsönhatásra vezethetők vissza Legfontosabb problémák: altalaj rétegei és összetétele töltés rétegei és összetétele gátak kialakulásának körülményei meghágás az 1956-os árvízből meghágás egyéb hidraulikus talajtörés Gátszakadások Magyarországon 1945 után (Nagy 1993) műtárgy melletti szivárgás töltés romlás

6 Gátak kialakulásából származó problémák 4 5 m TÖRTÉNETI KERESZTSZELVÉNY CSONGRÁDNÁL

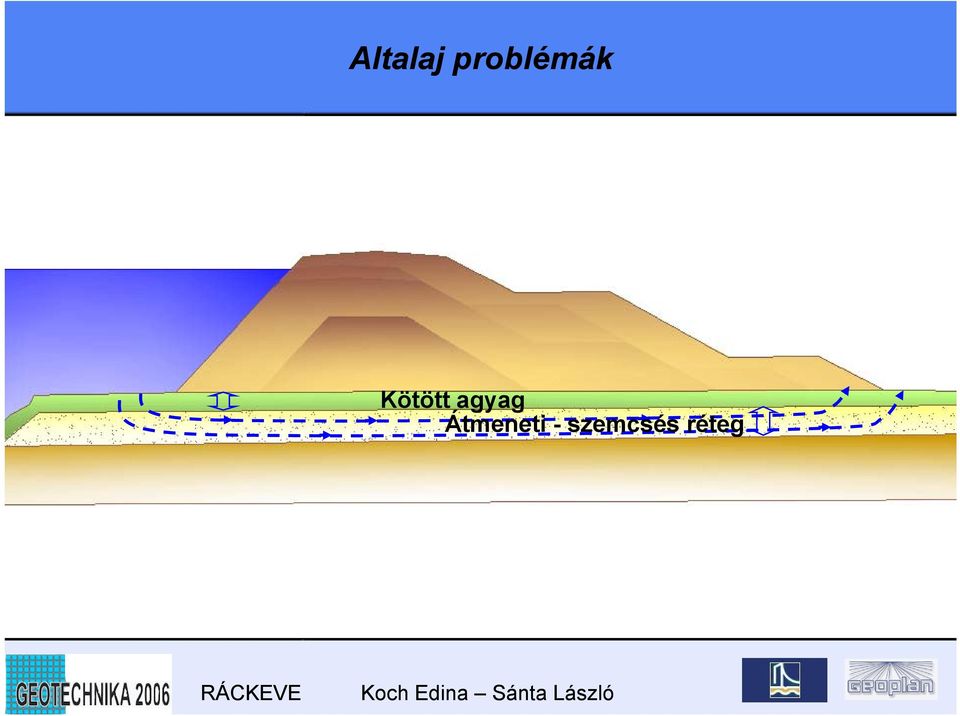

7 Altalaj problémák Kötött agyag Átmeneti - szemcsés réteg

8 Korszerű geotechnikai vizsgálatok Kereszt- és hosszirányú rétegszelvény nagyátmérőjű fúrásokkal magmintavétellel

9 Korszerű geotechnikai vizsgálatok Eredeti állapot modellezéséhez szükséges laboratóriumi vizsgálatok Ø, c, γ és k tényezők meghatározása 100 a fekete szerves agyag nyírószilárdsága nyírófeszültség τ kpa normálfeszültség σ kpa nyírás - víz alatt - kívül nyírás - víz alatt - belül nyírás - természetes - belül triax - természetes - kívül triax - telítve - belül karakterisztikus érték

10 Korszerű geotechnikai vizsgálatok Végeselemes Geofizikai programok vizsgálatok használata

11 Tiszai árvízvédelmi töltések károsodásainak geotechnikai tapasztalatai 2006 tavaszán 12 db töltéscsúszás következett be a Tiszán FELGYŐ KUNMÁTYÁS RÁCKEVE Koch Edina Sánta László

12 Felgyői töltés szerkezete, talajjellemzői 2006 tavaszán 12 db töltéscsúszás következett be a Tiszán Ø = 12 c = 30 kpa E S = 4 5 MPa

13 Felgyői károsodás körülményei és jellemzői 2006 tavaszán 12 db töltéscsúszás következett be a Tiszán

14 Kunmátyási töltés szerkezete, talajjellemzői

15 Kunmátyási károsodás körülményei és jellemzői

16 Felgyői károsodás okainak elemzése és számítógépes szimulációja a töltés átlagos paraméterekkel állékony biztonság: ~2 a fekete szerves kövér agyag kohéziója harmadára csökkent így a biztonság: ~1,0 biztonság (bordákkal) : 1,3

17 Kunmátyási károsodás okainak elemzése és számítógépes szimulációja a töltés átlagos paraméterekkel állékony biztonság: ~2 a fekete kövér agyag kohézióját harmadára csökkentve a biztonság: ~1,0 iszap c = 0 biztonság (bordákkal) : 1,3

18 Helyreállítás Felgyő

19 Helyreállítás Kunmátyás

20 Helyreállítás Kunmátyás

21 Következtetések, javaslatok a jövőbeli csúszás esetén alaposabb geotechnikai megfigyelések esetleges mérések érdemes lenne egy előre kidolgozott séma szerint jegyzőkönyvezni a jelenségeket érdemes volna árvízkor tájékozódni a csúszáskori talajállapotokról árvízi mérések a víznyomásokról a pontos mozgás geometriájáról

22 Köszönjük megtisztelő figyelmüket! Koch Edina Sánta László RÁCKEVE
