1 Üdvözöljük A GIS konferencia résztvevőit Székesfehérvár,

2 1149 Budapest Bosnyák tér geopro@geopro.hu július 1-től a LEICA Geosystems AG kizárólagos hazai kereskedelmi és szervizképviselete.

4 Leica Geosystems AG Neue Organisationsstruktur Business-Star 6 divízió

5 GPS DNA Digitális szintezők TPS mérőállomások CYRA lézerscanner

6 Leica Geosystems, termékek piaci szegmensek és termékportfólió hivatalok. Egyetemek föiskolák. Mérnökök földmérés nagy építöip cégek. nem földmérési hivatalok. komunális Váll.. FM Fachility Management építészek GIS kertépítök régészek erdészet agrár Környezetv. kis építöipari. cégek egyébb. iskoláképítészek építöipariszakmák festök csempézök stb. mérnöki- és hivatali- GIS/földmérés közepes és kis geodézia alacsony földmérés nagy pontossággal pontossággal, adattárolással pontossággal, adattárolás nélkül

. FM Fachility Management építészek GIS kertépítök régészek erdészet agrár Környezetv. kis építöipari. cégek egyébb.

7 Ipari mérőrendszerek Lézertracker Pontosság jobb mint: 0.05 Milliméter BA IMS MAT FY 01 67'000 65'000 63'000 IMS MAT Orders IMS MAT Sales 61'000 59'000 57'000 55'000 53'000 51'000 49'000 47'000 Mar98 May Jul Sep Nov Jan Mar99 May Jul Sep Nov Jan Mar00 May Jul Sep

Orders IMS MAT Sales 61'000 59'000 57'000 55'000 53'000 51'000

8 Épitőipari gépvezérlés betöltés a műszerbe 3D modell vezetik és ellenőrzik az építőipari gépeket

9 GPS-rendszerek:

10 GPS-rendszerek: Utólag is kiépíthető ÖN előnyei: - nem kell új-, nagyértékű beruházás - nem kell új betanulás Áramellátás, adattárolás, kezelés azonos mint a mérőállomásokon!! GS5 /GS50 GIS vevők m ill. 30cm pontos System500 SR510 egyfrekvenciás System500 SR520 kétfrekvenciás System500 SR530 kétfrekvenciás valósidős RTK GPS-mérőállomás

mérőállomásokon!! GS5 /GS50 GIS vevők m ill.

11 Fotogrammetria + Tachimetria = CYRA Cyra Technologies Lézer pásztázó scannerek

12 szenzor és rendszer Cyra - a vízió A valóság bemérése gyors adatátvitel CAD-rendszerekbe pontos részletes es

15 Cyclone 3.1 Model AutoCAD egyszerű adatátvitel MicroStation

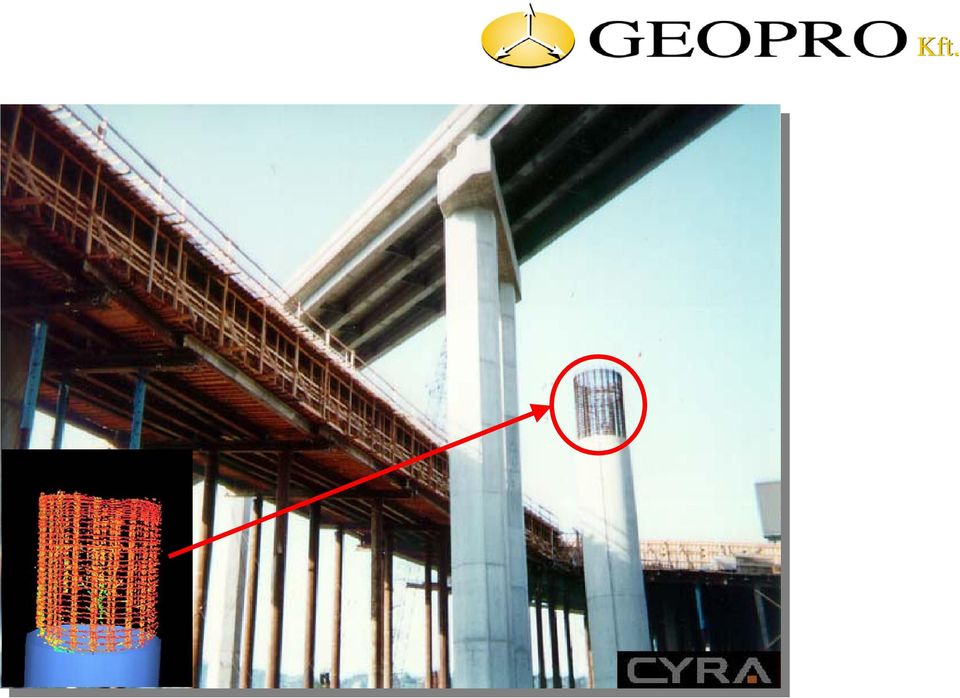

16 Kémiai, petrolkémiai üzemek, erőművek Hídak építmények bemérése Bonyolult csőrendszerek bemérése Néhány alkalmazási terület

18 Virtuális felmérés, avagy tahimetrálás az irodában

19 Ki ne gondolt volna már arra: bárcsak behozhatnánk a terepet a jó meleg irodába

20 Cyrax D LASER-Scanner

21 Cyrax D LASER-Scanner A Cyrax 2500 LASER scanner, és terepi kezelője egy PC laptop

22 FOTOGRAMMETRIA+TAHIMETRIA=CYRA

23 A virtuális-realitás bevonul a földmérésbe!

24 Felmérési munkák: A Virtual Surveyor használata a Cyclone programban

25 Tárgy Virtual Surveyor (VS) áttekintés Felmérési példa

26 Virtual Surveyor: Előzmények A legtöbb felmérési feladat pozíció, és attribútum adatokat szolgáltat. Az adatok feldolgozására különféle eszközök állnak rendelkezésre (Leica LisCAD, AutoCAD Survey, LDD, stb.) A VS megjelenése előtt nem volt hatékony módszer ilyen nagymennyiségű pont, pontfelhő feldolgozására.

27 Hátra irányzás Illesztőpont mérés 503 H - ANGLE S - DIST 502 Mérőállomás ***DATA COLLECTOR FILE*** INST 502 BS :32:01, TC106,H ,V ,SD , TC TC106

28 Hátra irányzás Illesztőpont mérés 503 TC Mérőállomás ***DATA COLLECTOR FILE*** INST 502 BS :32:01, TC106,H ,V ,SD , TC 10:32:54, TC107,H ,V ,SD98.555, TC TC106

29 Hátra irányzás Illesztőpont mérés 503 HYD7 TC Mérőállomás ***DATA COLLECTOR FILE*** INST 502 BS :32:01, TC106,H ,V ,SD , TC 10:32:54, TC107,H ,V ,SD98.555, TC 10:34:03, HYD7,H ,V ,SD77.235, HYD TC106

30 Virtual Surveyor

31 Megjelenítések beállításai Egy új VS beállításai Pontszám (egész számú) automatikus növelése Következő pont száma Betű előtag (opcionális) Új, vagy meglévő kódlista Koordináta Aktuális pont kód Export ASCII fájlba Megjegyzések

32 Kimenő ASCII adatok szerkesztése Listázás vagy új ASCII formátum szerkesztése Elválasztó karakter Mértékegységek és más paraméterek kiválasztsa Adatoszlopok formátuma, tartalma

33 A Virtual Surveyor előnyei A földmérők által ismert eljárás Rugalmas, könnyen kezelhető csatlakozások Leegyszerűsíti az információ nyerést Az adatok könnyen nyerhetők: Leadandó munkarészként használhatók Geodéziai szoftverekkel kiértékelhetők Automatizálja a vonalszerkesztést, ugyanazon az eljáráson belül Közvetlenül importálhatók CADD rendszerekbe

34 Felmérési példa Adatbevitel a Cyclone programba

35 Felmérési feladat: Készítsünk topográfiai térképet egy útkereszteződésről, amely: Tartalmazza a síkrajzi elemeket Szintvonalakat 0,25 méterenként Pontossági előírás: <1,5cm Hz/V Ne állítsuk le a kereszteződés forgalmát Nincs figuránsom

36 A felmérendő terület: Ahogy a Scanner látja

37 Tippeljenek! Mennyi időt vesz igénybe a terepfelmérés? Mennyi a terepen töltött idő? Hány pont mérése szükséges a feladat megoldásához? Mennyi időt vesz igénybe az irodai feldolgozás?

38 Szkennelési információk Hely: Los Angeles, CA Szkennelések száma: 1 Tájékozó pontok mérése? Igen Szkennelt pontok száma: 775,000 Szkennelési idő: 20 min. Terepen töltött idő: < 1 hour Irodai munkák: < 1 hour

39 A feladat áttekintése Készítsünk egy egyszerű skennelt állományt a területről Gyűjtsük össze a mért pontokat a Virtual Surveyor segítségével Exportáljuk az ASCII fájlt az xyz koordinátákkal és kódokkal Importáljuk a pontokat egy CAD szoftverbe Hajtsuk végre az automatikus vonalkiértékelést Készítsük el a leadandó topográfiai térképet

40 A mért pontfelhő

41 Válasszuk ki az exportálandó ASCII fájlt

42 Gyűjtsük össze a pont és vonal adatokat

43 Gyűjtsük össze a pont és vonal adatokat (folyt.)

44 Export ASCII formátum meghatározása

45 Végső eredmény: ASCII lista

46 Az előnyök összefoglalása Nincs adatvesztés Nincs költséges forgalomkorlátozás (sávlezárás) Biztonságos nem kell az úttesten sétálni Az adatok megőrizhetők listában, vagy pontfelhőként, a későbbi információ nyeréshez Egyszerű adatcsere más rendszerekkel (ASCII xyz export) Nagy pontosság, és adatbiztonság

47 Néhány példa más alkalmazási területre!

48 Műemlékvédelem

49 Ipari üzemek felmérése
