1 Forgalomtechnikai helyszínrajz Szakdolgozat védés Székesfehérvár 2008 Készítette: Skerhák Szabolcs

2 Feladat A szakdolgozat célja bemutatni egy forgalomtechnikai helyszínrajz elkészítésének munkafolyamatát.

3 Helyszín A mérés helye Google Maps programból

4 Munkafolyamat fő lépései 1, Földhivatali adatok gyűjtése 2, Terepi mérés megtervezése 3, Terepi mérés végrehajtása 4, Mérési eredmények feldolgozása 5, Helyszínrajz megszerkesztése 6, Ellenőrzés

5 Földhivatali adatgyűjtés Keszthelyi Földhivatalban a földmérők számára létesítettek egy munkaállomást, ahol az ITR Info nevű program fut, melyen megtekinthetők a körzeti hivatalhoz tartozó települések digitális térképei. Korlátozott hozzáférést biztosított a TAKAROS nevű rendszerhez is.

6 Alappontok kigyűjtése A felmérendő terület közelében, a Shell benzinkút déli határvonala alatt található a felmérési alappont. (Település digitális felmérésekor került meghatározásra) Az álláspontok meghatározása közvetlenül erről a hiltiről történt (központosan) kivéve az 1007 pont amely 2 karú poláris pont

7 Tájékozóirányok A felmérési pontról 3 tájékozóirány mérhető: (Főtéri templom) (Festetics kastély) (Kármelita templom) Felhasználásra került még: (Gyenesdiás kilátó)

8 Főtéri templom

9 Festetics kastély

10 Kármelita templom

11 Alappontmeghatározási vázlat

12 Részletmérés Az alappontokról poláris méréssel történt a részletpontok (útburkolat, útburkolati jelek, KRESZ táblák, stb.) vízszintes értelmű meghatározása. Közvetlenül nem mérhető pontoknál: - ortogonális kiegészítő mérés (kihosszabbítás, majd visszamérés) - segédirányú meghatározás

13 Mérési üzemmód Távmérési üzemmód Mérési idő A távmérés megbízhatósága STD (szabványos) 4-5 sec +/- 3mm / 3mm/km FSTD (gyors szabványos) 1.3 sec +/- 10mm / 3mm/km TRK (folyamatos) 0.4 sec +/- 10mm / 3mm/km D (aritmetika) <7perc +/- 1mm / 3mm/km Figyelembe véve a munkánál megkívánt pontosságot a folyamatos (TRK) mérési mód került alkalmazásra.

14 Irodai feldolgozása 1, Mérőállomás memóriájából a mérési eredmények kiolvasás (Geodimeter Software Tools) 2, Adatok átalakítása mjk formátummá (GeoUtil) 3, Mérési adatokból koordináták kiszámítása (GeoProfi) 4, Manuálé alapján ITR-ben szerkesztés

15 Részlet a helyszínrajzról

16 Bíráló kérdései: Milyen szakmai utasítás alapján végezte el a felmérést? Ismertesse a felmérést részletesen, térjen ki az alappontmeghatározásra! 16/1997. (III. 5.) FM rendelet a földmérési és térképészeti tevékenységről szóló évi LXXVI. Törvény végrehajtásáról A sajátos célú földmérési és térképészeti tevékenység 33. (2) Jogszabály előírásai alapján megvalósulási térkép készítésére kötelezett beruházó a változási vázrajzot a beruházás befejezésétől számított hat hónapon, illetve egyéb esetben (épületfeltüntetés) a használatbavételi engedély kézbesítését követő harminc napon belül az illetékes földhivatalhoz nyújtja be. Az M1 Mérnökgeodéziai Szabályzat - sajátos célú geodéziai munkák

17 Bíráló kérdései: Hogyan oldaná meg a feladatot, ha magassági meghatározást is végezni kell? Ismertesse egy vegyes technológiájú alappontsűrítést a kiválasztott munkaterületén! - Jelen esetben az alappont rendelkezik magassággal, így elég a műszermagasságot és a prizma jelmagasságát megmérni. - Egyéb esetben a meglévő közművek (aknafedlap, víznyelő) magasságát használnám fel, az álláspont magasságának meghatározásához (fölös méréssel). - GPS pontmeghatározás

18 ITR

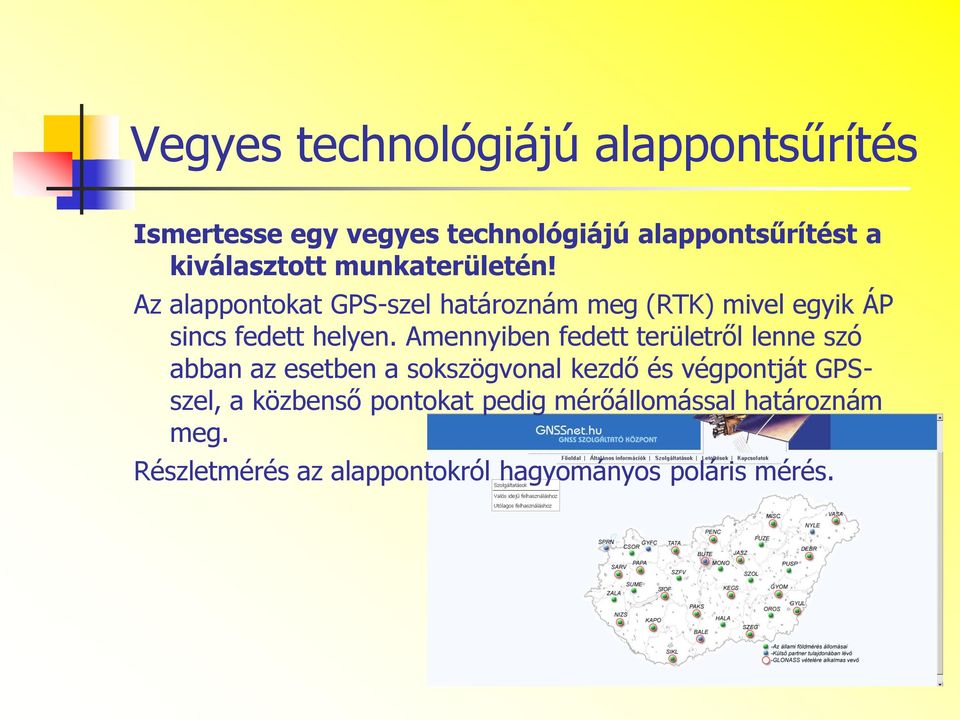

19 Vegyes technológiájú alappontsűrítés Ismertesse egy vegyes technológiájú alappontsűrítést a kiválasztott munkaterületén! Az alappontokat GPS-szel határoznám meg (RTK) mivel egyik ÁP sincs fedett helyen. Amennyiben fedett területről lenne szó abban az esetben a sokszögvonal kezdő és végpontját GPSszel, a közbenső pontokat pedig mérőállomással határoznám meg. Részletmérés az alappontokról hagyományos poláris mérés.

20 Képek

21 Képek

22 Ami mérhető, azt mérd meg, ami nem mérhető, azt tedd mérhetővé Galileo Galilei Köszönöm a figyelmet
