1 DAT (DAT1, DAT2) A DAT (Digitális AlapTérkép) fogalmi modellje. A digitális térkép DAT1-M1 Szabályzat szerinti adatcsere-formátumának megismerése, (a DAT objektumai, geometriai, topológiai elemei, attribútum-táblázatai, gyűjtő és kódtáblázatai)

2 Előzmények 1982 Gradis rendszer, első interaktív grafikus munkahely kísérleti munkák XIII. kerület, Szeged (ASZSZ adatbázis) ITR fejlesztése KDIR rendszer (DataFlex) 21/1995 FM rendelet ITR-re épülő réteg szabvány+pontkód (98/2002 módosítás) Fővárosi fejlesztések svájci hitel (INFOCAM rendszer + BIIR) A földmérési és térképészeti tevékenységről szóló évi LXXVI. Törvény KÉKES rendszer (Füzesabony) MSZ 1997: ; A digitális alaptérkép fogalmi modellje (ún. DAT) szabvány és DAT1. és DAT2. szakmai szabályzatok TAKAROS (Térképen Alapuló KAtaszteri Rendszer Országos Számítógépesítése) PHARE program keretében NKP I. program (80 település, terület 5%-a, 6.6 Mrd Ft hitel) DATView TAKARNET NKP II. program befejezése (KÜVET/BEVET, 9.8 Mrd Ft hitel) Budapesten átállás a TOPOBASE programra (V. VI., XIII.) DATR (FÖMI fejlesztés, Digitális Alaptérképen alapuló Térképkezelő Rendszer) Topobase rendszer Budapesten TakarNet Oracle SDE 1998 GML 2001 PostGIS 2008 MS SQL Server

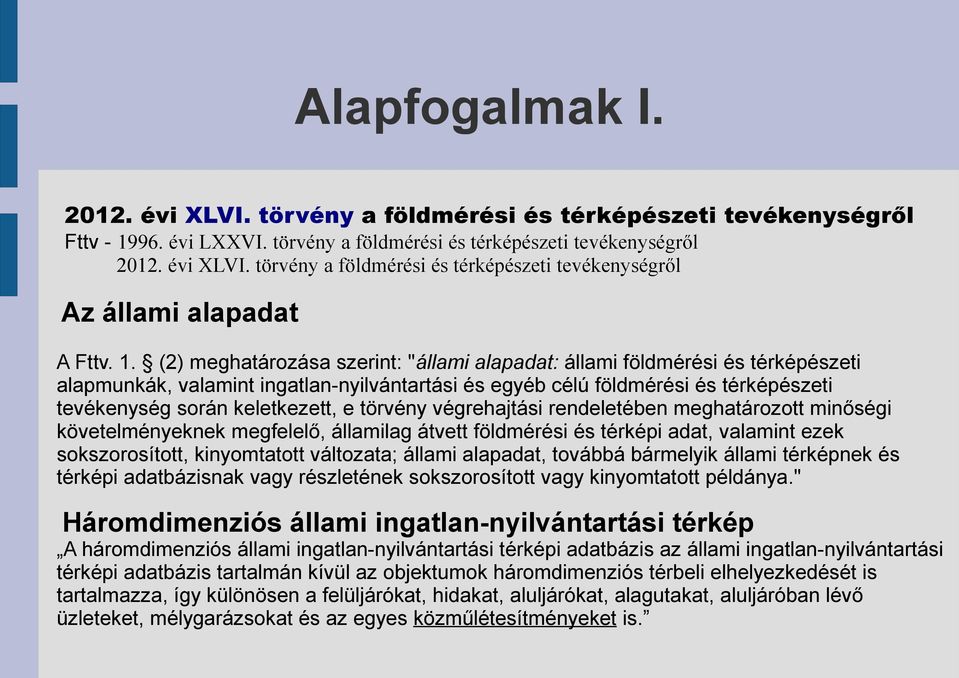

3 Alapfogalmak I évi XLVI. törvény a földmérési és térképészeti tevékenységről Fttv évi LXXVI. törvény a földmérési és térképészeti tevékenységről évi XLVI. törvény a földmérési és térképészeti tevékenységről Az állami alapadat A Fttv. 1. (2) meghatározása szerint: "állami alapadat: állami földmérési és térképészeti alapmunkák, valamint ingatlan-nyilvántartási és egyéb célú földmérési és térképészeti tevékenység során keletkezett, e törvény végrehajtási rendeletében meghatározott minőségi követelményeknek megfelelő, államilag átvett földmérési és térképi adat, valamint ezek sokszorosított, kinyomtatott változata; állami alapadat, továbbá bármelyik állami térképnek és térképi adatbázisnak vagy részletének sokszorosított vagy kinyomtatott példánya." Háromdimenziós állami ingatlan-nyilvántartási térkép A háromdimenziós állami ingatlan-nyilvántartási térképi adatbázis az állami ingatlan-nyilvántartási térképi adatbázis tartalmán kívül az objektumok háromdimenziós térbeli elhelyezkedését is tartalmazza, így különösen a felüljárókat, hidakat, aluljárókat, alagutakat, aluljáróban lévő üzleteket, mélygarázsokat és az egyes közműlétesítményeket is.

4 Alapfogalmak II. Az állami földmérési alaptérkép A Fttv. 11. (1) meghatározása szerint: "Az állami földmérési alaptérképi adatbázis jogszabályban elõírt tartalommal vonatkoztatási és vetületi rendszerben meghatározott adatok és a hozzájuk tartozó attribútumok alapján létrehozott számítógépen kezelhetõ olyan adatbázis, amely állami alapadatként tartalmazza:az állami földmérési alaptérképi adatbázis jogszabályban elõírt tartalommal vonatkoztatási és vetületi rendszerben meghatározott adatok és a hozzájuk tartozó attribútumok alapján létrehozott számítógépen kezelhető olyan adatbázis, amely állami alapadatként tartalmazza: a) a település azonosítóját, b) a település közigazgatási- és fekvéshatárait, c) a földrészletek határvonalát és helyrajzi számát, d) önálló ingatlannak nem minősülő földfelszíni, valamint egyes földfelszín feletti, illetve alatti építményeket és egyéb létesítményeket, továbbá azok meghatározott tartozékait és azonosítóit, e) az egyéb önálló ingatlanok alaprajzait, geometriai jellemzőit, helyrajzi számát és egyedi azonosítóját, f) az alrészletek határvonalát, jelét és megnevezését, g) a dűlőnevet, utcanevet és házszámot, h) a pincék bejáratait, i) a művelési ágakat és azok betűjelét, j) a minőségi osztályokat és azok megjelölését, k) a földminősítési mintatereket, l) az ingatlan-nyilvántartásról szóló évi CXLI. törvény (a továbbiakban: Inytv.) 16. e) f) pontjában meghatározott jogokat és m) a polgári törvénykönyvről szóló törvény szerinti földhasználati joggal érintett területeket

5 Alapfogalmak III. A település fekvése Külterület (aminek részét képezik az ingatlannyilvántartásban külön egységként kezelt régi zártkerti területek) vagy belterület. KÜVET A KÜVET a külterületi analóg ingatlannyilvántartási térkép átalakításából származó vektoros térképi adatállomány, amely az állami alapadatokra nézve az eredeti analóg térkép hiteles, digitális másolata melybe valamennyi rendelkezésre álló digitális és numerikus állomány bedolgozásra került. BEVET A BEVET a belterületi és zártkerti ingatlannyilvántartási térképek digitális átalakításából származó vektoros térképi adatállomány, amely az állami alapadatokra nézve a hatályos ingatlannyilvántartási térképek digitális másolata, és melyekbe a meglévő digitális és numerikus állományok bedolgozásra kerültek.

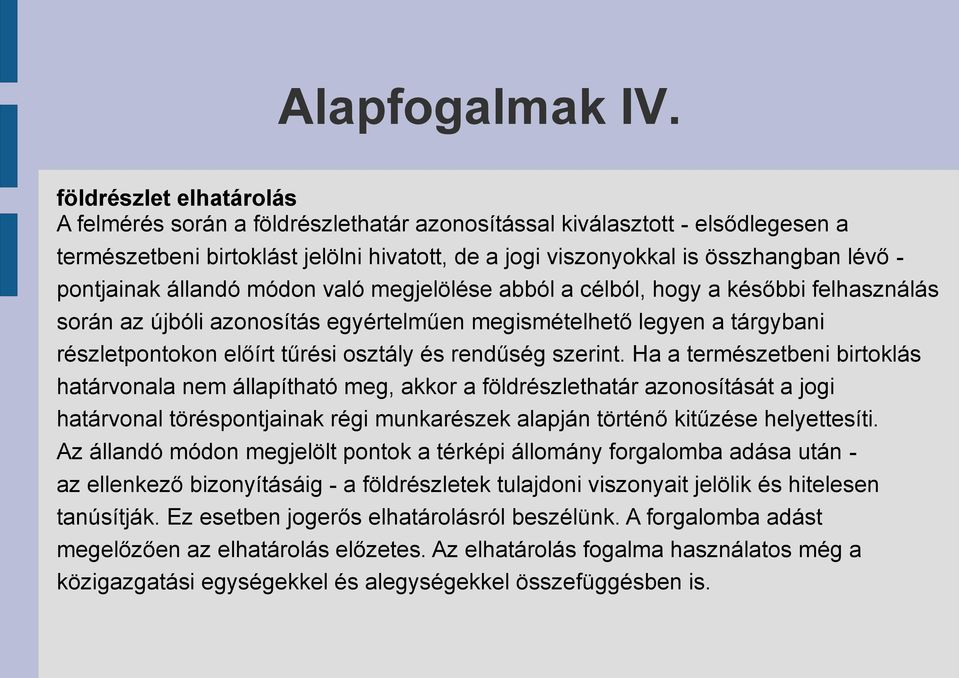

6 Alapfogalmak IV. földrészlet elhatárolás A felmérés során a földrészlethatár azonosítással kiválasztott - elsődlegesen a természetbeni birtoklást jelölni hivatott, de a jogi viszonyokkal is összhangban lévő - pontjainak állandó módon való megjelölése abból a célból, hogy a későbbi felhasználás során az újbóli azonosítás egyértelműen megismételhető legyen a tárgybani részletpontokon előírt tűrési osztály és rendűség szerint. Ha a természetbeni birtoklás határvonala nem állapítható meg, akkor a földrészlethatár azonosítását a jogi határvonal töréspontjainak régi munkarészek alapján történő kitűzése helyettesíti. Az állandó módon megjelölt pontok a térképi állomány forgalomba adása után - az ellenkező bizonyításáig - a földrészletek tulajdoni viszonyait jelölik és hitelesen tanúsítják. Ez esetben jogerős elhatárolásról beszélünk. A forgalomba adást megelőzően az elhatárolás előzetes. Az elhatárolás fogalma használatos még a közigazgatási egységekkel és alegységekkel összefüggésben is.

7 Alapfogalmak V. Az állami átvétel Az 1/1998 FVM utasítás alapján összehívott Bizottság által történik, az elkészült térkép földhivatali vizsgálata és az erről kiállított zárójegyzőkönyv alapján. A forgalomba adás Azt jelenti, hogy az elkészült és államilag átvett térképek ingatlan-nyilvántartásban való érvényesítése a földhivatalok által történik. Ennek megtörténtét követően az ingatlan-nyilvántartás részét képező alaptérkép - az ingatlannyilvántartási térkép - az ingatlannyilvántartás adataival teljes mértékben megegyezik. Ez képezi az ingatlan-nyilvántartás alapját, melyeken a változások naprakészen szerepelnek. Közszemle Közhiteles térkép Az állami alapadatok adatbázisai az ellenkezõ bizonyításáig a (2) bekezdésben foglalt eltéréssel hitelesen tanúsítják a rögzített adattartalom fennállását.

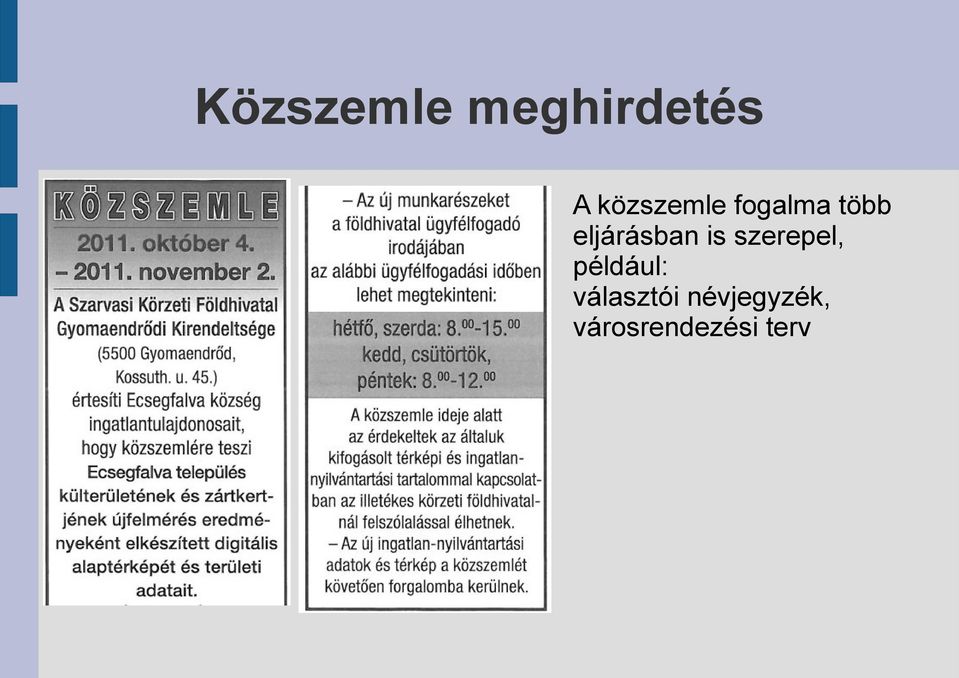

8 Közszemle meghirdetés A közszemle fogalma több eljárásban is szerepel, például: választói névjegyzék, városrendezési terv

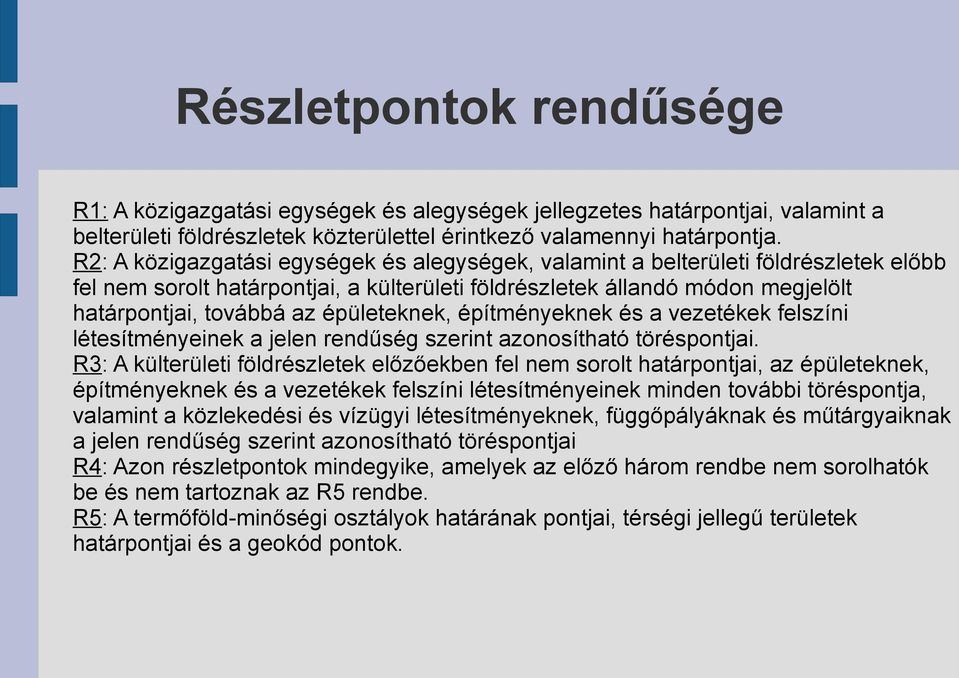

9 Részletpontok rendűsége R1: A közigazgatási egységek és alegységek jellegzetes határpontjai, valamint a belterületi földrészletek közterülettel érintkező valamennyi határpontja. R2: A közigazgatási egységek és alegységek, valamint a belterületi földrészletek előbb fel nem sorolt határpontjai, a külterületi földrészletek állandó módon megjelölt határpontjai, továbbá az épületeknek, építményeknek és a vezetékek felszíni létesítményeinek a jelen rendűség szerint azonosítható töréspontjai. R3: A külterületi földrészletek előzőekben fel nem sorolt határpontjai, az épületeknek, építményeknek és a vezetékek felszíni létesítményeinek minden további töréspontja, valamint a közlekedési és vízügyi létesítményeknek, függőpályáknak és műtárgyaiknak a jelen rendűség szerint azonosítható töréspontjai R4: Azon részletpontok mindegyike, amelyek az előző három rendbe nem sorolhatók be és nem tartoznak az R5 rendbe. R5: A termőföld-minőségi osztályok határának pontjai, térségi jellegű területek határpontjai és a geokód pontok.

10 Adatbázis alapfogalmak Adatbázis - adatok valamely célszerűen rendezett, szisztéma szerinti tárolása Relációs adatbázis (adatbázis táblák együttese) Sor Adatbázis tábla (reláció) Kulcsok (egyedi azonosító, egy vagy több oszlop) Külső kulcsok Redundancia Oszlop Mező Manapság egyre gyakrabban a geometriai adatokat is relációs adatbázisokban tárolják (Oracle Spatial, MS SWL Sever 2008, PostGIS, SpatiaLite, stb.)

11 Térképi állományok Budapest INFOCAM és TOPOBASE (Oracle, AutoCAD) NKP I. szakasz 80 település DAT állományai NKP II: szakasz teljes ország ITR 2.5 ITR állományok DATView-ba töltése DATView állományok betöltése DATR-be Minta állományok Formátumok Microstation DGN InfoCam Sequential ITR IBN ITR ASCII DAT ITR 2.5 MSZ 7772 DAT AutoCAD DXF/DWG konverziók? Oracle Spatial

12 DAT szabályzatok DAT1 szabályzat Digitális alaptérképek tervezése, előállítása, felújítása, adatcsereformátuma, dokumentálása, ellenőrzése, minőségellenőrzése, hitelesítése és állami átvétele DAT1-M1 A digitális alaptérkép adatbázisának szerkezete, adattáblázatai, adatcsereformátuma és kezelési szabályzata DAT1-M2 A digitális térkép jelkulcsai DAT1-M3 A digitális alaptérképi adatok belső konzisztenciájának vizsgálati és hitelesítő szoftvere a földhivatalokban DAT2 szabályzat A földmérési alaptérképek digitális alaptérképpé történő átalakításáról és minőségellenőrzéséről DAT2-M1 A Magyarországon használt vetületi rendszerek

13 Munkafolyamat Felmérési tanulmány készítése (településenként) Térkép készítésre vonatkozó pályázat Műszaki terv (pályázó készíti) Műszaki tartalom (kiírásnak megfelelőség, technológia, eszközök, adatbiztonság) Minőségi garanciák Határidők Árajánlat Vállalkozói megbízás Állami átvétel Forgalomba helyezés

14 Nyilvántartási térkép Belterület Zártkert

15 DAT adatbázis szerkezete Topológiai alapelemek Kódtáblázatok Geometriai alapelemek Objektumok Gyűjtő táblázatok Objektumok osztályozása Adatminőség

16 Geometriai alapelemek PONT HATÁR- VONAL VONAL HATÁR FELÜLET

17 Adatcsoportok Állami alapadatok Geodéziai alappontok, település, fekvés, körzet, tömb, földrészlet, alrészlet, művelési ág, EÖI épület, pillér, lépcső (építészetileg meghatározó), felüljáró, híd, alagút Alapadatok terasz, támfal, lépcső Egyéb adatok közterületi tartalom, közművek,... Objektum osztályok Objektum féleségek Objektum egyedek

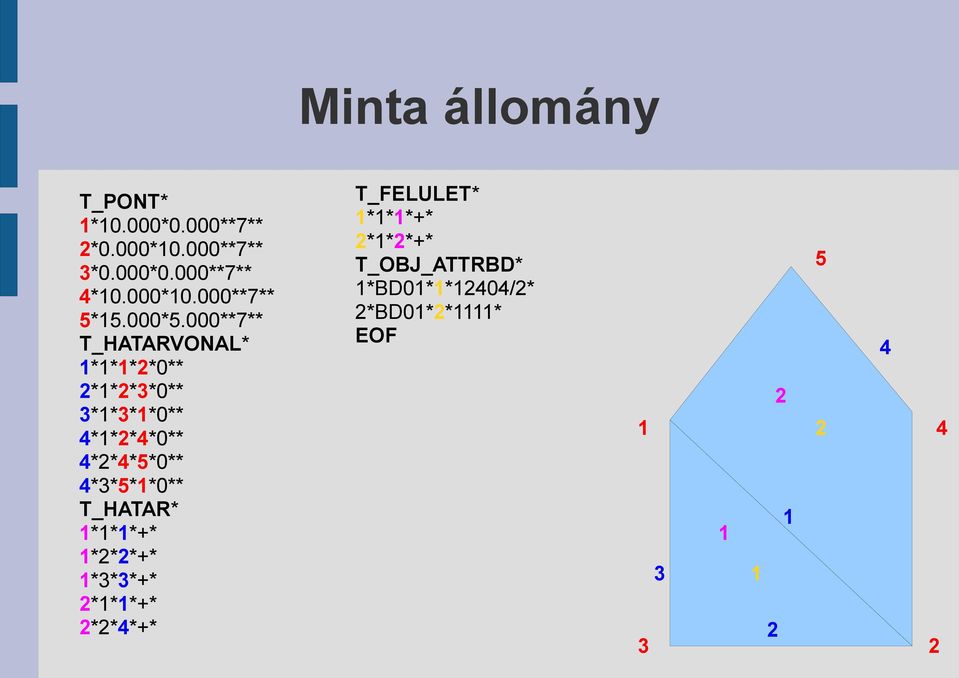

18 Minta állomány T_PONT* 1*10.000*0.000**7** 2*0.000*10.000**7** 3*0.000*0.000**7** 4*10.000*10.000**7** 5*15.000*5.000**7** T_HATARVONAL* 1*1*1*2*0** 2*1*2*3*0** 3*1*3*1*0** 4*1*2*4*0** 4*2*4*5*0** 4*3*5*1*0** T_HATAR* 1*1*1*+* 1*2*2*+* 1*3*3*+* 2*1*1*+* 2*2*4*+* T_FELULET* 1*1*1*+* 2*1*2*+* T_OBJ_ATTRBD* 1*BD01*1*12404/2* 2*BD01*2*1111* EOF

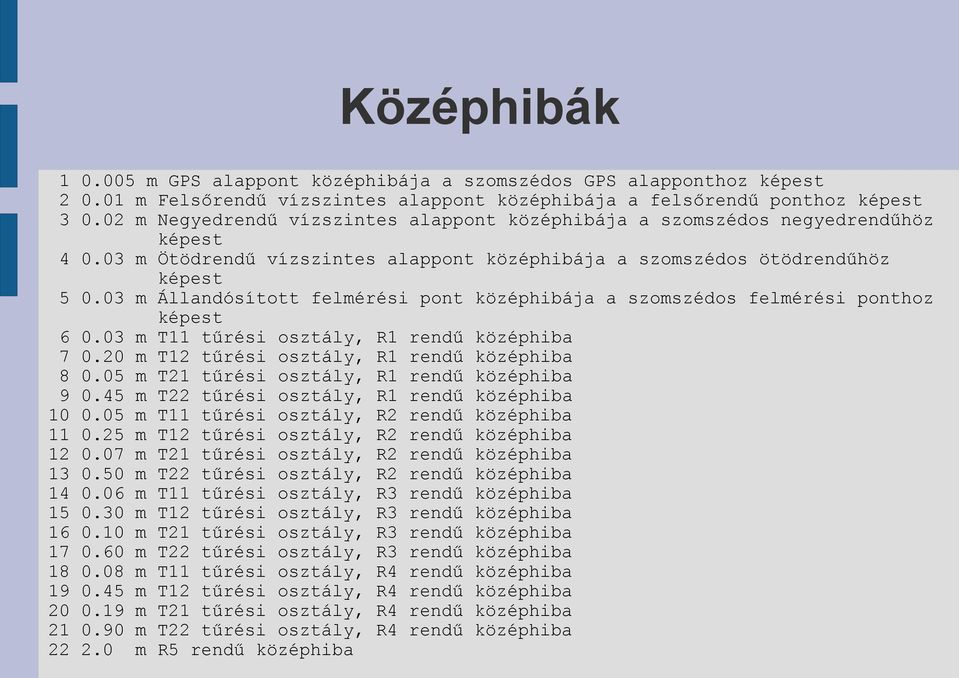

19 Középhibák m GPS alappont középhibája a szomszédos GPS alapponthoz képest m Felsőrendű vízszintes alappont középhibája a felsőrendű ponthoz képest m Negyedrendű vízszintes alappont középhibája a szomszédos negyedrendűhöz képest m Ötödrendű vízszintes alappont középhibája a szomszédos ötödrendűhöz képest m Állandósított felmérési pont középhibája a szomszédos felmérési ponthoz képest m T11 tűrési osztály, R1 rendű középhiba m T12 tűrési osztály, R1 rendű középhiba m T21 tűrési osztály, R1 rendű középhiba m T22 tűrési osztály, R1 rendű középhiba m T11 tűrési osztály, R2 rendű középhiba m T12 tűrési osztály, R2 rendű középhiba m T21 tűrési osztály, R2 rendű középhiba m T22 tűrési osztály, R2 rendű középhiba m T11 tűrési osztály, R3 rendű középhiba m T12 tűrési osztály, R3 rendű középhiba m T21 tűrési osztály, R3 rendű középhiba m T22 tűrési osztály, R3 rendű középhiba m T11 tűrési osztály, R4 rendű középhiba m T12 tűrési osztály, R4 rendű középhiba m T21 tűrési osztály, R4 rendű középhiba m T22 tűrési osztály, R4 rendű középhiba m R5 rendű középhiba

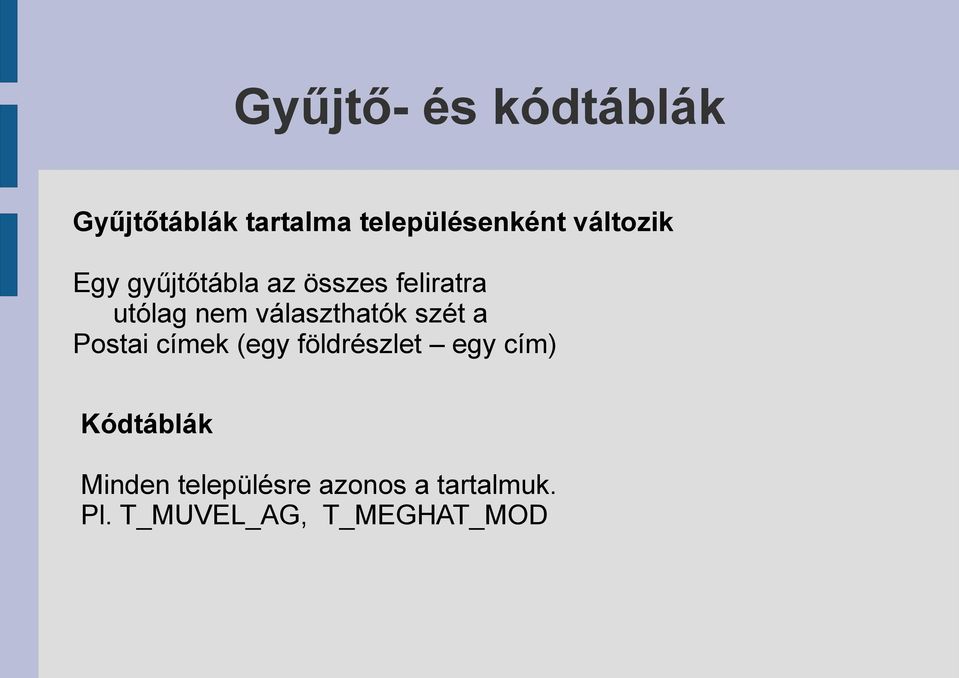

20 Gyűjtő- és kódtáblák Gyűjtőtáblák tartalma településenként változik Egy gyűjtőtábla az összes feliratra utólag nem választhatók szét a Postai címek (egy földrészlet egy cím) Kódtáblák Minden településre azonos a tartalmuk. Pl. T_MUVEL_AG, T_MEGHAT_MOD

21 Feladat Minden diáknak egy kisebb területre (kb. 1 ha) kiterjedő ingatlannyilvántartási térkép részlet DAT adatcsere formátumú változatát kell elkészítenie. A megkapott digitális térképi állományból csak az állami alapadatokat kell feldolgozni. A feldolgozáshoz segédprogramokat biztosítunk, melyek segítségével a T_PONT, T_HATARVONAL, T_FELIRAT táblák tartalma részben automatikusan előállítható. Az elkészített állományok ellenőrzéséhez egy interneten keresztül elérhető lehetőséget biztosítunk. Lásd: Az oldal megtekintéséhez szükséges felhasználói nevet és jelszót az oktatótól kapja meg.

22 Feladat elkészítési folyamata DXF állományból csak az állami alapadatok megtartása Dupla vonalak megszüntetése, vonalak egybefűzése Segédprogrammal a T_PONT, T_HATARVONAL és T_FELIRAT tábla előállítása + azonosító feliratok pontokhoz és határvonalakhoz Pont és határvonal azonosítók betöltése a rajzi állományba Automatikusan előállított T_PONT, T_HATARVONAL, T_FELIRAT táblák ellenőrzése, kiegészítése T_HATAR, T_FELULET táblák manuális előállítása Objektum és T_CIM táblák manuális előállítás Állomány vizuális ellenőrzése AutoCAD/ITR AutoCAD MAP DOS Jegyzettömb FireFox
