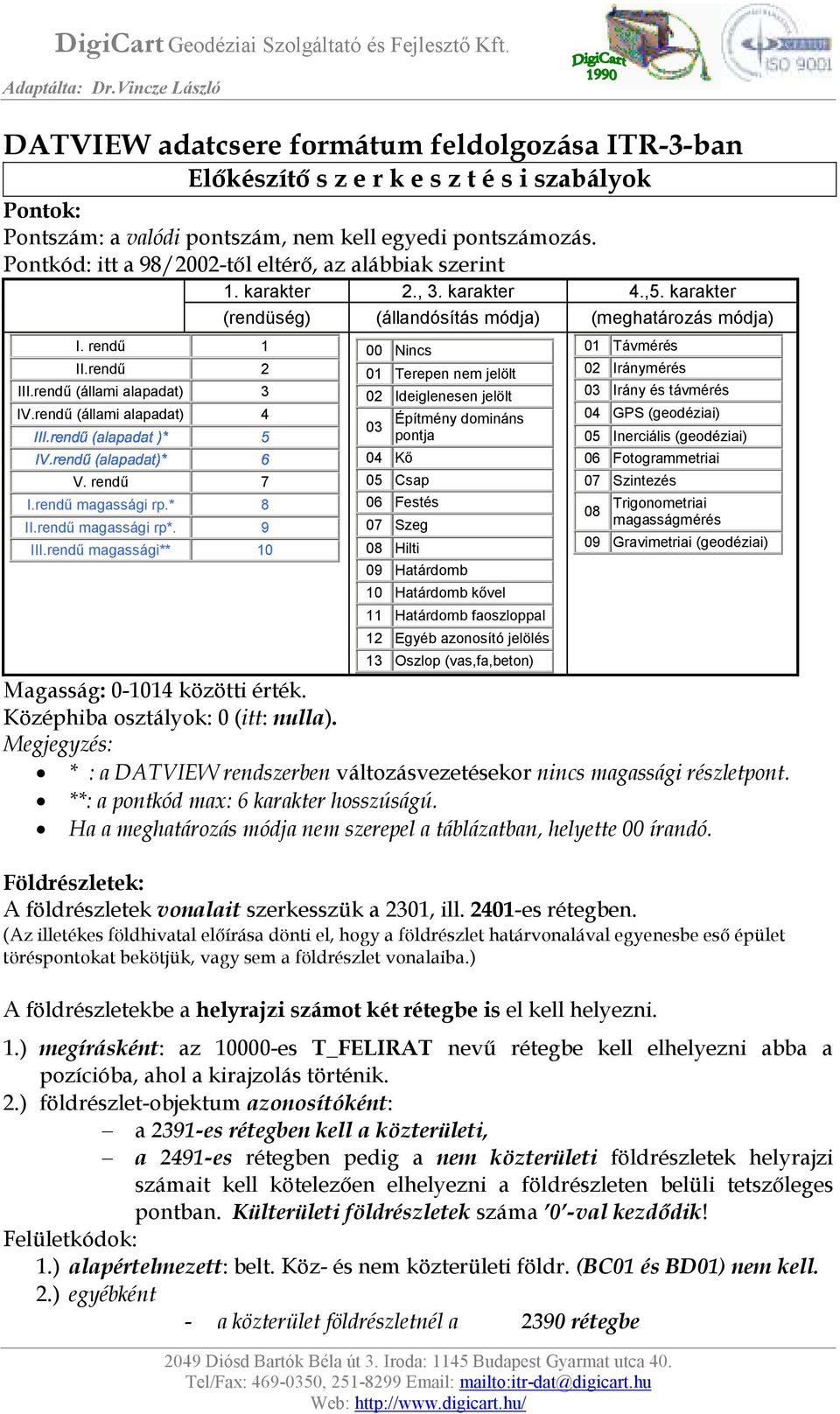

1 DigiCart Geodéziai Szolgáltató és Fejlesztő Kft. Adaptálta: Dr.Vincze László DATVIEW adatcsere formátum feldolgozása ITR-3-ban Előkészítő s z e r k e s z t é s i szabályok Pontok: Pontszám: a valódi pontszám, nem kell egyedi pontszámozás. Pontkód: itt a 98/2002-től eltérő, az alábbiak szerint 1. karakter 2., 3. karakter 4.,5. karakter (rendüség) (állandósítás módja) (meghatározás módja) I. rendű 1 00 Nincs 01 Távmérés II.rendű 2 01 Terepen nem jelölt 02 Iránymérés III.rendű (állami alapadat) 3 02 Ideiglenesen jelölt 03 Irány és távmérés IV.rendű (állami alapadat) 4 Építmény domináns 04 GPS (geodéziai) 03 pontja 05 Inerciális (geodéziai) 04 Kő 06 Fotogrammetriai V. rendű 7 05 Csap 07 Szintezés I.rendű magassági rp.* 8 II.rendű magassági rp*. 9 III.rendű magassági** Festés 07 Szeg 08 Hilti 09 Határdomb 10 Határdomb kővel 11 Határdomb faoszloppal 12 Egyéb azonosító jelölés 13 Oszlop (vas,fa,beton) 08 Trigonometriai magasságmérés 09 Gravimetriai (geodéziai) Magasság: közötti érték. Középhiba osztályok: 0 (itt: nulla). Megjegyzés: * : a DATVIEW rendszerben változásvezetésekor nincs magassági részletpont. **: a pontkód max: 6 karakter hosszúságú. Ha a meghatározás módja nem szerepel a táblázatban, helyette 00 írandó. Földrészletek: A földrészletek vonalait szerkesszük a 2301, ill es rétegben. (Az illetékes földhivatal előírása dönti el, hogy a földrészlet határvonalával egyenesbe eső épület töréspontokat bekötjük, vagy sem a földrészlet vonalaiba.) A földrészletekbe a helyrajzi számot két rétegbe is el kell helyezni. 1.) megírásként: az es T_FELIRAT nevű rétegbe kell elhelyezni abba a pozícióba, ahol a kirajzolás történik. 2.) földrészlet-objektum azonosítóként: a 2391-es rétegben kell a közterületi, a 2491-es rétegben pedig a nem közterületi földrészletek helyrajzi számait kell kötelezően elhelyezni a földrészleten belüli tetszőleges pontban. Külterületi földrészletek száma 0 -val kezdődik! Felületkódok: 1.) alapértelmezett: belt. Köz- és nem közterületi földr. (BC01 és BD01) nem kell. 2.) egyébként - a közterület földrészletnél a 2390 rétegbe

2 Adaptálta: Dr.Vincze László - nem közterületnél a 2490 rétegbe kell a felületkód. Érték BC01 BC02 BC03 BC04 BC05 BC06 BC07 BC08 BD01 BD02 Objektumféleség megnevezése Közterületi földrészletek objektumféleségei Belterületi közterületi földrészlet (BC03-BC08 kivételével) Külterületi közterületi földrészlet (BC03-BC08 kivételével) Közúti földrészlet Vasút földrészlet Dűlőút földrészlet Közmű földrészlet Közcélú vízfelület földrészlet Temető földrészlet Nem közterületi földrészletek Belterületi nem közterületi földrészlet Külterületi nem közterületi földrészlet Művelési ágak és művelés alól kivett területek jele és megnevezései Rövídítés ár bny cs csa E gy hto kert L mjr mk N megnevezés Árok Bánya Csatorna Csatorna Erdö Gyümölcsös Halastó Kert Gyep/L/ Major Kivett Nádas Rövídítés R Sz szo szö T tem tny Ud Út Vm Zk A kékkel (halványabban) jelzettek helyett mk -t használjunk. megnevezés Rét Szántó Szőlő Szőlő Tanya Temető Tanya Udvar Út vízm. Zártkert Alrészletek: Az alrészletek vonalait szerkesszük a 2501-es rétegben. Ahol az alrészlet és földrészlet határvonal azonos, ott nem kell összekötni. Az alrészlet betűjelét a 2592-es rétegbe, alakzaton belül kell elhelyezni. Minőségi osztályok: Területi szabvány felett: A vonalakat szerkesszük a 2601-es rétegben. Ahol a határ földrészlettel, vagy alrészlettel azonos, ott nem kell összekötni. Mindegyik alakzatba a 2693-as rétegben el kell helyezni a művelési ágat és minőségi osztályt jelölő feliratot, egy szóköz karakterrel elválasztva. Pl. sz 3 Művelés alól kivett jelölése: mk 0

3 Min.o. területi szabvány alatt: A vonalakat szerkesszük a 2602-es rétegben. Minden alakzatnak zártnak kell lenni, és a 2694-as rétegben el kell helyezni bennük a művelési ágat és minőségi osztályt jelölő feliratot. (lásd fentebb) Ahol nincs elkülönített minőségi osztály, ott nem kell (kivett-nél) az Mk 0 Épületek: Ahol földrészlet-határon elhelyezkedő épület található, ott az azonos, egymást fedő vonalszakaszokat mind a két rétegben ábrázolni kell. Az épület vonalak rétege Az épületekbe el kell helyezni az épület típusát jelölő feliratot: Épülettípus Magyarázat DAT DATVIEW ET01 egyéb épület CA09 ET02 garázsépület CA06 ET03 gazdasági épület CA06 CA06 ET04 irodaház CA09 ET05 közös bejáratú pince(közterületről) CA09 ET06 közterületről nyíló garázs CA09 ET07 közterületről nyíló pince CA09 ET08 lakóház CA01 CA01 ET09 lakóház és garázs CA01 ET010 lakóház és gazdasági épület CA01 ET011 önálló pince CA09 ET012 üdülő épület CA02 CA02 ET013 üzletház CA09 ET014 intézményi épület CA03 CA03 ET015 üzemi épület CA04 CA04 ET016 melléképület CA05 CA05 ET017 vegyes funkciójú épület CA07 CA07 ET018 rendezetlen funkciójú épület CA08 CA08 ET019 épület tartozék CA09 CA09 ET020 középület CA09 Az épületekkel körbezárt udvarokba ET00-t kell írni. Ebben a táblázatban a DAT oszlop szolgál az objektumféleség alapján történő épület típus megfeleltetésre. Ezt a DAT szabályzat szerinti adatcsere állományok betöltésekor alkalmazza a DATVIEW. A DATVIEW oszlop pedig az épület típus szerinti objektum meghatározásra. Ezt a DATVIEW a változásvezetéshez kiadott és abból fogadott adatcsere formátumnál alkalmazza. Épület tartozékok: Az épülettartozékok vonalainak rétege: Az alakzatoknak a saját rétegükben zártnak kell lenni.

4 Minden alakzaton belül a 3290-es rétegbe kell elhelyezni az objektumféleséget jelölő feliratot, az alakzaton belül: Érték Objektumféleség megnevezése CB01 CB02 CB03 CB04 (1) CB05 (1) CB06 (1) Közterületről nyíló pince bejárati ajtaja Épület tartópillére: felületszerű Épülethez tartozó lépcső: építészetileg meghatározó Épülethez tartozó lépcső: építészetileg nem meghatározó Terasz Rámpa (1): nem állami alapadat Alakzatnevek kezelése: A program az alakzatok képzésekor automatikusan kihagyja azokat, amelyek azonosítója: XXXXXXXXXX, XX, xx, vagy (a területszámítás során ez a karakter jelöli a név nélküli alakzatokat.) Épületeknél ezen túl kihagyja az ET0, ET00 nevűeket. E g y é b t u d n i v a l ó k Jelkulcsok: nem kellenek. Egyéb feliratok: Az összes további kirajzolandó feliratot az es, T_FELIRAT rétegben a megfelelő betűnagysággal és iránnyal kell elhelyezni. Az ITR állomány megjegyzés rovatában szereplő adatok közül törölni nem szabad! Ne módosítsuk a rétegneveket, rétegcsoportokat, a felirat- és vonaltípusokat! Ugyanakkor vehetünk fel újat bármelyikből (pl. réteget a sorszám között). De tudni kell, hogy itt a megadottaktól eltérő rétegekben szerkesztett térképi tartalom nem kerül be a DAT adatcserébe. Megjegyzés: DATView-ből konvertált állományban a feliratok mérete: egységesen 1,5 mm! A r é t e g k i o s z t á s áttekintése V o n a l a k obj.féleség(1) kódja Hrsz.(1) F e l i r a t o k alr./alosztály(3) Földrészlet -közterületi (2) nem közterületi (3) Alrészlet Alosztály - szabv. feletti szabv. alatti épület típus(1) Épület (4) Épülettartozékok Ereszvonal (CB07) Térképi felirat (5) (1): tetszőleges betűnagysággal és iránnyal, alakzaton belül. (2): csak ha nem BC01. (3): csak ha nem BD01. (4): csak ha nem lakóépület (CA01)

5 (5): a térképen kirajzolandó feliratok, helyes betűnagysággal, iránnyal és pozícióval. E l l e n ő r z é s I T R t e r ü l e t s z á m í t á s s a l Földrészletek: Rétegek: , 2391, , Név nélküli alakzat: nem megengedett. Egyéb: nem lehet több azonos helyrajzi szám. Alrészletek: Rétegek: , , 2501, Név nélküli alakzat: megengedett. Alosztályok: Rétegek: , , 2501, 2601, Név nélküli alakzat: megengedett. Területi szabvány alatti alosztályok: Rétegek: 2602, Név nélküli alakzat: nem megengedett. Épületek: Rétegek: , Név nélküli alakzat: nem megengedett. Épülettartozékok: Rétegek: , Név nélküli alakzat: nem megengedett. Az alakzatokban nem lehet egynél több azonosító! Fogalmak: DATView állomány= földhivatal által kiadott DAT adatcsere állomány ITR-DAT állomány = DAT adatbázis (Access-ben, idd kiterjesztéssel) ITR = vektoros rajzállomány az ITR3.3-ban.

6 Konvertálás A.) DATView-ből, feldolgozásra (kiegészítésre) és konvertálás 1. DAT(view) adatcsere-fájl bemásolása a Hdd-re 2. ITR megnyitása: Munkaszervező/Sablonok/DATView 3. DATView ikonsor, DAT varázslók és DAT eszközök ikonsorok (lásd lent; utóbbiak mindkét változathoz szolgálnak) 4. DATView adatcsere betöltése (3. ikon) indítása, ne töröljünk. 5. Szerkesztés/javítás ITR eszközökkel (a megadott rétegekben!) 6. ITR állomány ellenőrzése (5. ikon, közben elvégzi a területszámítást is) 7. ITR-DAT adatbázis feltöltése (7. ikon) rajzállományból 8. DAT adatbázis (ITR-DAT állomány) ellenőrzése (6. ikon) 9. Adatcsere-formátum készítése (8. ikon: DATView adatcsere ) 10. ITR-DAT adatbázis zárása (4. ikon). Később, ha szükséges még kiegészítő szerkesztés: 11. ITR-DAT megnyitása (1. ikon) és folytatás, értelemszerűen. B.) Amennyiben alaptérképi adatbázis létrehozása szerkesztése a feladat: 1.) A: 2, 2.) majd az 5.-től említett lépések szükségesek.

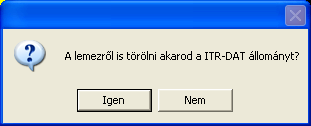

7 A fájlnév megadása után a DATView adatcsere-fájlból előbb ITR-DAT adatbázis, majd ITR3 rajzállomány keletkezik: A műveletek eredménye a Napló fájlba íródik, majd az adatbázis jellemzőit mutatja egy panel, amelyben pontosíthatunk, majd kilépve beolvasott lesz a DATView adatcsere, kitöltő színel ábrázolva azt, hogy adatbázis is tartozik a vektoros állományhoz, amit mindaddig lekérdezhetünk, amíg az adatbázis nyitva van. Két panelen feltett kérdésre kell még válaszolnunk, értelemszerűen (pl. Nem és Nem)

8 Ha mindkét kérdésre Nem-mel feleltünk, már csak az ITR rajzállomány látszik, amelyben szerkeszthetünk. A rétegkiosztás rétegcsoportokba foglalva jeleníthető meg. A DATView sablon rétegkiosztása külön is megtekinthető. Amíg az adatbázis (ITR-DAT) nincs lezárva, betekinthetünk a táblázatokba, és kereshetünk, rendezhetünk, kiegészíthetünk, szerkeszthetünk bennük, a felső sorban megjelenő ikonsor segítségével (természetesen változtatni csak a szerkeszthető mezők tartalmát lehet). Ha a mező értéke egy másik (pl. kód) táblából vehető, lenyitható és kiválaszthatók a megengedett értékek. A műveleti ikonok a következők: - új rekord (sor) beszúrása (első ikon) - csoportosítás (következő 3 ikon) - rendezés (valamely mező=oszlop értéke szerint: növekvő vagy csökkenő sorrendben - keresés és csere (nagyító ikonnal) - szűrés (tölcsér ikonnal) egy vagy több szempont szerint - koordinátára ugrás: yx (a rekordhoz tartozó felületek megjelenítésére) - táblázat tulajdonságai, - oszlop tulajdonságok, automatikus oszlopszélesség - nyomtatási kép, - mentés, - mező infók, kötelező mezők.

9 Kitöltés (kiegészítés) után célszerű ellenőrízni az adatbázist (ITR-DAT ellenőrzése) Lehet egyszerre (teljes ell.), vagy külön, azonnali automatikus javítással (ilyenkor be kell állítani, hogy mire vonatkozhat ez) vagy anélkül. Készíthetünk szabad SQL-eket is. A vizsgálat eredménye a Napló fájlban követhető, különféle színekkel: - kék: tájékoztató felirat - piros: hibásnak talált tételek - fekete: normál üzenet - barna: információs sor. Ha a sablonokból az F2_DAT-ot választjuk, a DAT varázslóval olvashatunk be, zárt láncolással. Ekkor az objektumok az alaprétegekbe (98/2002 FVM rendelet) kerülnek és csak az objektum-azonosítók számára kellenek új rétegek (tehát elég csak ezeket megtanulni, új ismeretként). Persze, a pontkódok itt is bekerülnek a rajzállományba, és azok az objektumazonosítók is, amelyeket pl. a DATView- adatcsere-formátumából hozott át a betöltő varázsló. Ezután el kell végezni a szerkesztéseket (célszerűen az alaprétegekben, de lehet újakat is létrehozni, aktívként, azaz a ki-konvertáláskor is figyelembe veszi a DAT-ki vitel varázsló, bár az alaprétegeket ajánlja fel, de ez itt pontosítható. Budapest-Székesfehérvár,
