Bányatérkép rétegkiosztás

Átírás

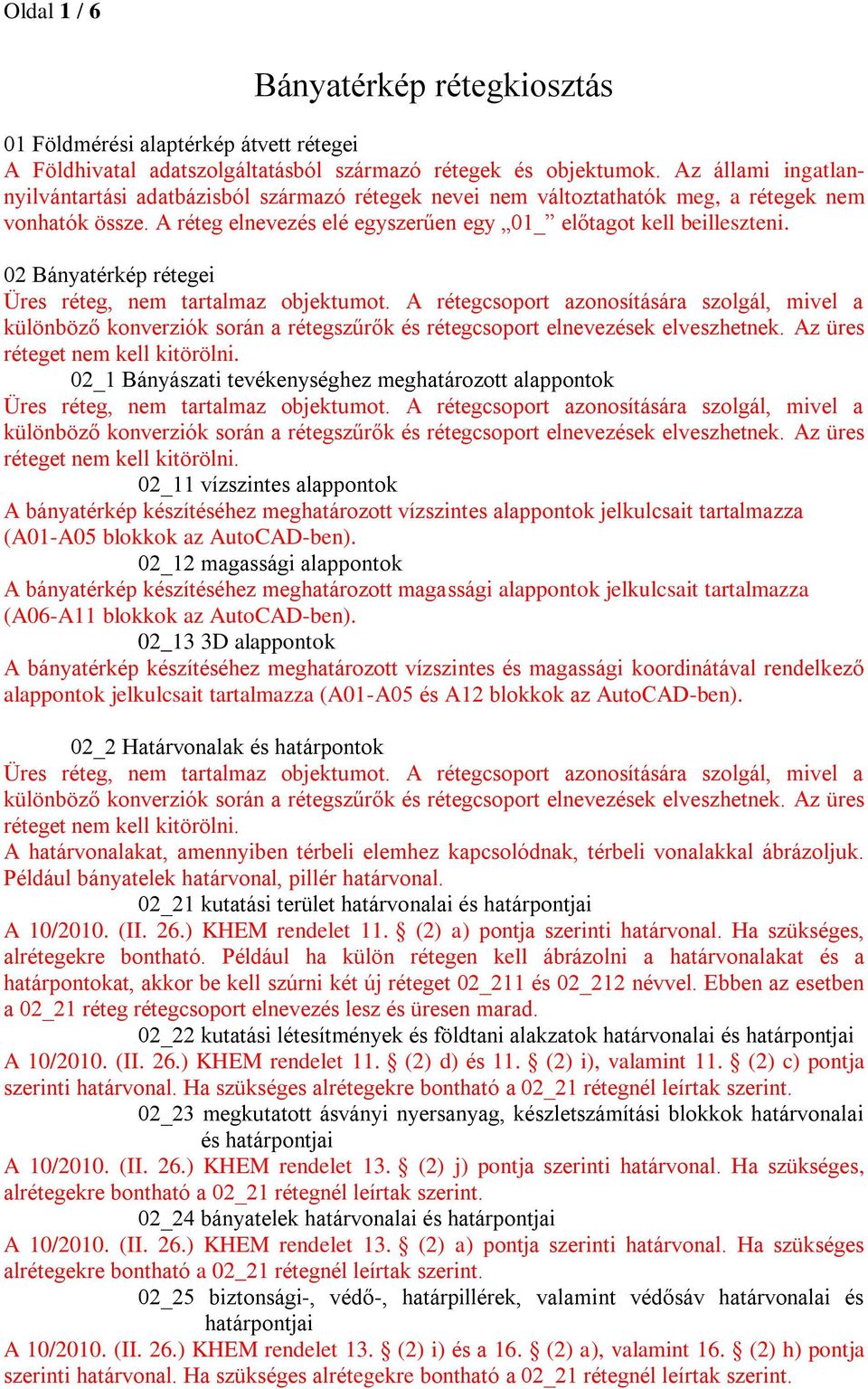

1 Oldal 1 / 6 Bányatérkép rétegkiosztás 01 Földmérési alaptérkép átvett rétegei A Földhivatal adatszolgáltatásból származó rétegek és objektumok. Az állami ingatlannyilvántartási adatbázisból származó rétegek nevei nem változtathatók meg, a rétegek nem vonhatók össze. A réteg elnevezés elé egyszerűen egy 01_ előtagot kell beilleszteni. 02 Bányatérkép rétegei különböző konverziók során a rétegszűrők és rétegcsoport elnevezések elveszhetnek. Az üres réteget nem 02_1 Bányászati tevékenységhez meghatározott alappontok különböző konverziók során a rétegszűrők és rétegcsoport elnevezések elveszhetnek. Az üres réteget nem 02_11 vízszintes alappontok A bányatérkép készítéséhez meghatározott vízszintes alappontok jelkulcsait tartalmazza (A01-A05 blokkok az AutoCAD-ben). 02_12 magassági alappontok A bányatérkép készítéséhez meghatározott magassági alappontok jelkulcsait tartalmazza (A06-A11 blokkok az AutoCAD-ben). 02_13 3D alappontok A bányatérkép készítéséhez meghatározott vízszintes és magassági koordinátával rendelkező alappontok jelkulcsait tartalmazza (A01-A05 és A12 blokkok az AutoCAD-ben). 02_2 Határvonalak és határpontok különböző konverziók során a rétegszűrők és rétegcsoport elnevezések elveszhetnek. Az üres réteget nem A határvonalakat, amennyiben térbeli elemhez kapcsolódnak, térbeli vonalakkal ábrázoljuk. Például bányatelek határvonal, pillér határvonal. 02_21 kutatási terület határvonalai és határpontjai A 10/2010. (II. 26.) KHEM rendelet 11. (2) a) pontja szerinti határvonal. Ha szükséges, alrétegekre bontható. Például ha külön rétegen kell ábrázolni a határvonalakat és a határpontokat, akkor be kell szúrni két új réteget 02_211 és 02_212 névvel. Ebben az esetben a 02_21 réteg rétegcsoport elnevezés lesz és üresen marad. 02_22 kutatási létesítmények és földtani alakzatok határvonalai és határpontjai A 10/2010. (II. 26.) KHEM rendelet 11. (2) d) és 11. (2) i), valamint 11. (2) c) pontja szerinti határvonal. Ha szükséges alrétegekre bontható a 02_21 rétegnél leírtak szerint. 02_23 megkutatott ásványi nyersanyag, készletszámítási blokkok határvonalai és határpontjai A 10/2010. (II. 26.) KHEM rendelet 13. (2) j) pontja szerinti határvonal. Ha szükséges, alrétegekre bontható a 02_21 rétegnél leírtak szerint. 02_24 bányatelek határvonalai és határpontjai A 10/2010. (II. 26.) KHEM rendelet 13. (2) a) pontja szerinti határvonal. Ha szükséges alrétegekre bontható a 02_21 rétegnél leírtak szerint. 02_25 biztonsági-, védő-, határpillérek, valamint védősáv határvonalai és határpontjai A 10/2010. (II. 26.) KHEM rendelet 13. (2) i) és a 16. (2) a), valamint 16. (2) h) pontja szerinti határvonal. Ha szükséges alrétegekre bontható a 02_21 rétegnél leírtak szerint.

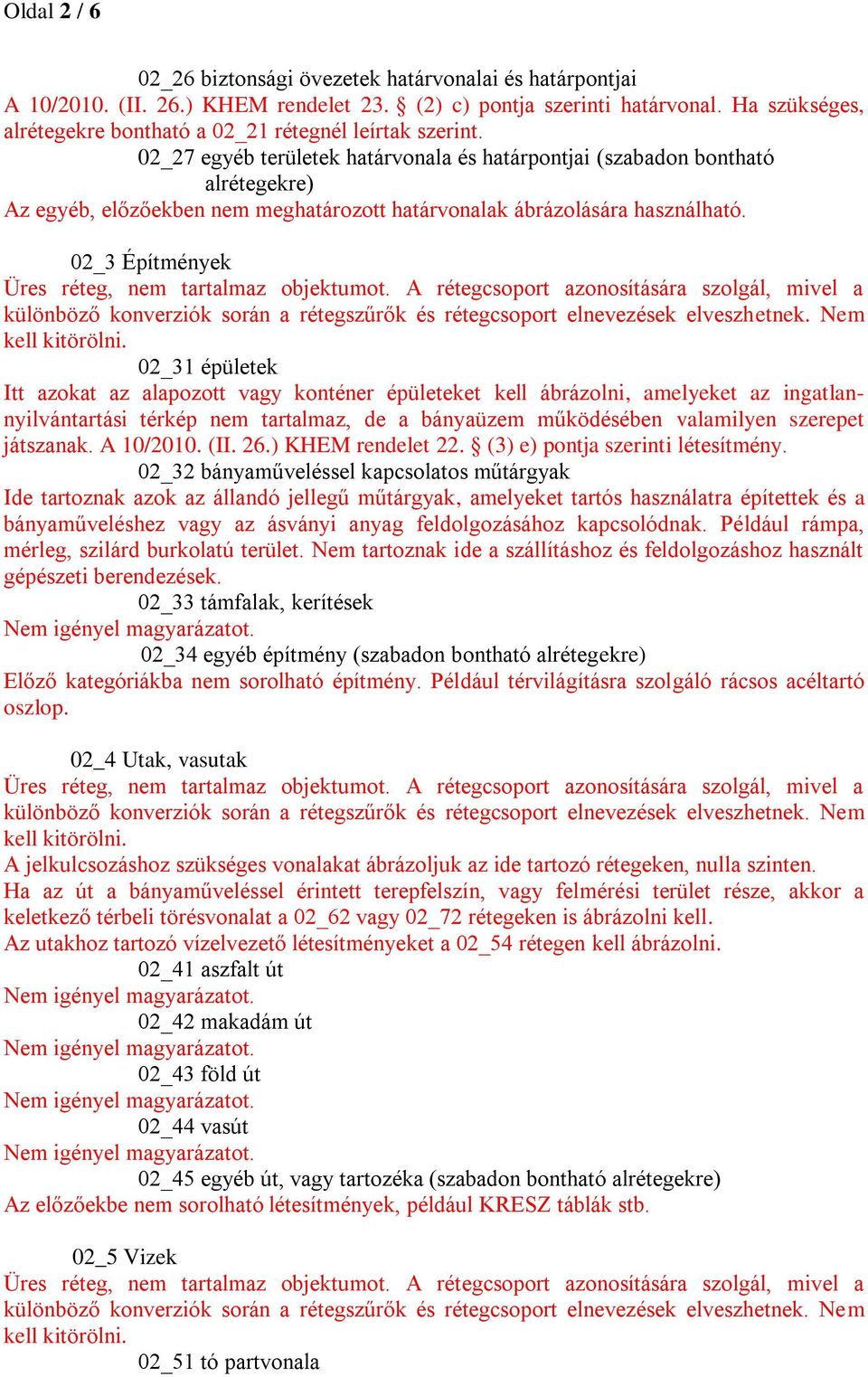

2 Oldal 2 / 6 02_26 biztonsági övezetek határvonalai és határpontjai A 10/2010. (II. 26.) KHEM rendelet 23. (2) c) pontja szerinti határvonal. Ha szükséges, alrétegekre bontható a 02_21 rétegnél leírtak szerint. 02_27 egyéb területek határvonala és határpontjai (szabadon bontható alrétegekre) Az egyéb, előzőekben nem meghatározott határvonalak ábrázolására használható. 02_3 Építmények 02_31 épületek Itt azokat az alapozott vagy konténer épületeket kell ábrázolni, amelyeket az ingatlannyilvántartási térkép nem tartalmaz, de a bányaüzem működésében valamilyen szerepet játszanak. A 10/2010. (II. 26.) KHEM rendelet 22. (3) e) pontja szerinti létesítmény. 02_32 bányaműveléssel kapcsolatos műtárgyak Ide tartoznak azok az állandó jellegű műtárgyak, amelyeket tartós használatra építettek és a bányaműveléshez vagy az ásványi anyag feldolgozásához kapcsolódnak. Például rámpa, mérleg, szilárd burkolatú terület. Nem tartoznak ide a szállításhoz és feldolgozáshoz használt gépészeti berendezések. 02_33 támfalak, kerítések 02_34 egyéb építmény (szabadon bontható alrétegekre) Előző kategóriákba nem sorolható építmény. Például térvilágításra szolgáló rácsos acéltartó oszlop. 02_4 Utak, vasutak A jelkulcsozáshoz szükséges vonalakat ábrázoljuk az ide tartozó rétegeken, nulla szinten. Ha az út a bányaműveléssel érintett terepfelszín, vagy felmérési terület része, akkor a keletkező térbeli törésvonalat a 02_62 vagy 02_72 rétegeken is ábrázolni kell. Az utakhoz tartozó vízelvezető létesítményeket a 02_54 rétegen kell ábrázolni. 02_41 aszfalt út 02_42 makadám út 02_43 föld út 02_44 vasút 02_45 egyéb út, vagy tartozéka (szabadon bontható alrétegekre) Az előzőekbe nem sorolható létesítmények, például KRESZ táblák stb. 02_5 Vizek 02_51 tó partvonala

3 Oldal 3 / 6 Itt kell ábrázolni a tó vízvonalát, vagyis azt a vonalat, amely a terep és a vízfelszín metszésvonala. 02_52 folyó partvonala Ugyanaz, mint az előző, csak folyó esetében. 02_53 kutak, vízmérő helyek Pontszerűen ábrázolandó vízügyi létesítmények jelkulcsait tartalmazza. 02_54 vízelvezető árkok Vízelvezető vonalas létesítmények jellemző vonalait és jelkulcsi elemeit tartalmazza. Ha a felmért elem a bányaműveléssel érintett terepfelszín, vagy felmérési terület része, akkor a keletkező térbeli törésvonalat a 02_62 vagy 02_72 rétegeken is ábrázolni kell. 02_55 áradáskor víz alá kerülő terület határa A 10/2010. (II. 26.) KHEM rendelet 16. (2) b) pontja szerinti határvonal. Nulla szinten. 02_56 vízmentesítéssel kapcsolatos bányászati létesítmények A 10/2010. (II. 26.) KHEM rendelet 16. (2) r) pontja szerinti elemek. Nulla szinten. 02_57 csapoló és vízszintellenőrző létesítmények A 10/2010. (II. 26.) KHEM rendelet 22. (3) f) c) pontja szerinti elemek. Nulla szinten. 02_58 egyéb vízügyi létesítmények (szabadon bontható alrétegekre) Az előzőekbe nem sorolható létesítmények. 02_6 Eredeti (bányaművelés előtti) terepfelszín Ebben a rétegcsoportban kell ábrázolni a természetes terepfelszín bemért pontjait, és azok megírásait. Ide tartozik még az az emberi tevékenység következtében kialakult felszín, amely a későbbi bányászat szempontjából eredeti terepfelszínnek minősül. 02_61 bemért pontok objektuma Ez a réteg tartalmazza azokat a bemért pontokat, amelyek a terepfelszínen helyezkednek el. Csak pont objektumot tartalmazhat. A 02_61 rétegen lévő 3D pont objektum használata minden terepfelszínre eső bemért pont esetén kötelező. Nyomtatási célra lehet törölni belőle, de leadni a teljes állományt kell. 02_611 pontszám megírása M03 blokk első attribútuma, bemért pont pontszámának megírása. Attribútumot kezelni nem képes program esetében egy szöveg objektum. 02_612 pont magasság megírása M03 blokk második attribútuma, bemért pont magasságának megírása. Attribútumot kezelni nem képes program esetében egy szöveg objektum. 02_613 pontjellemző megírása M03 blokk harmadik attribútuma, bemért pont jellemzőjének megírása. Attribútumot kezelni nem képes program esetében egy szöveg objektum. 02_614 pont grafikus jele M03 blokkban egy grafikus elem, amely bemért pont helyét jeleníti meg. Erre a rétegre helyezzük el M03 blokkokat is, nulla szintre, vagy a térbeli valós magasságára beillesztve. Amennyiben a használt térképező rendszer nem képes az M03 blokkokat leképezni.dxf formátumban, ez a réteg üres marad. 02_62 terepfelszín térbeli törésvonalai Ide kerül minden olyan törésvonal, amely a mérés során felvett és terepfelszín törésvonalként minősített elemként kerül be a rajzi adatbázisba. Lehet végpontjaikkal összekapcsolt térbeli vonalak halmaza vagy 3D vonallánc. A vonallal leírható

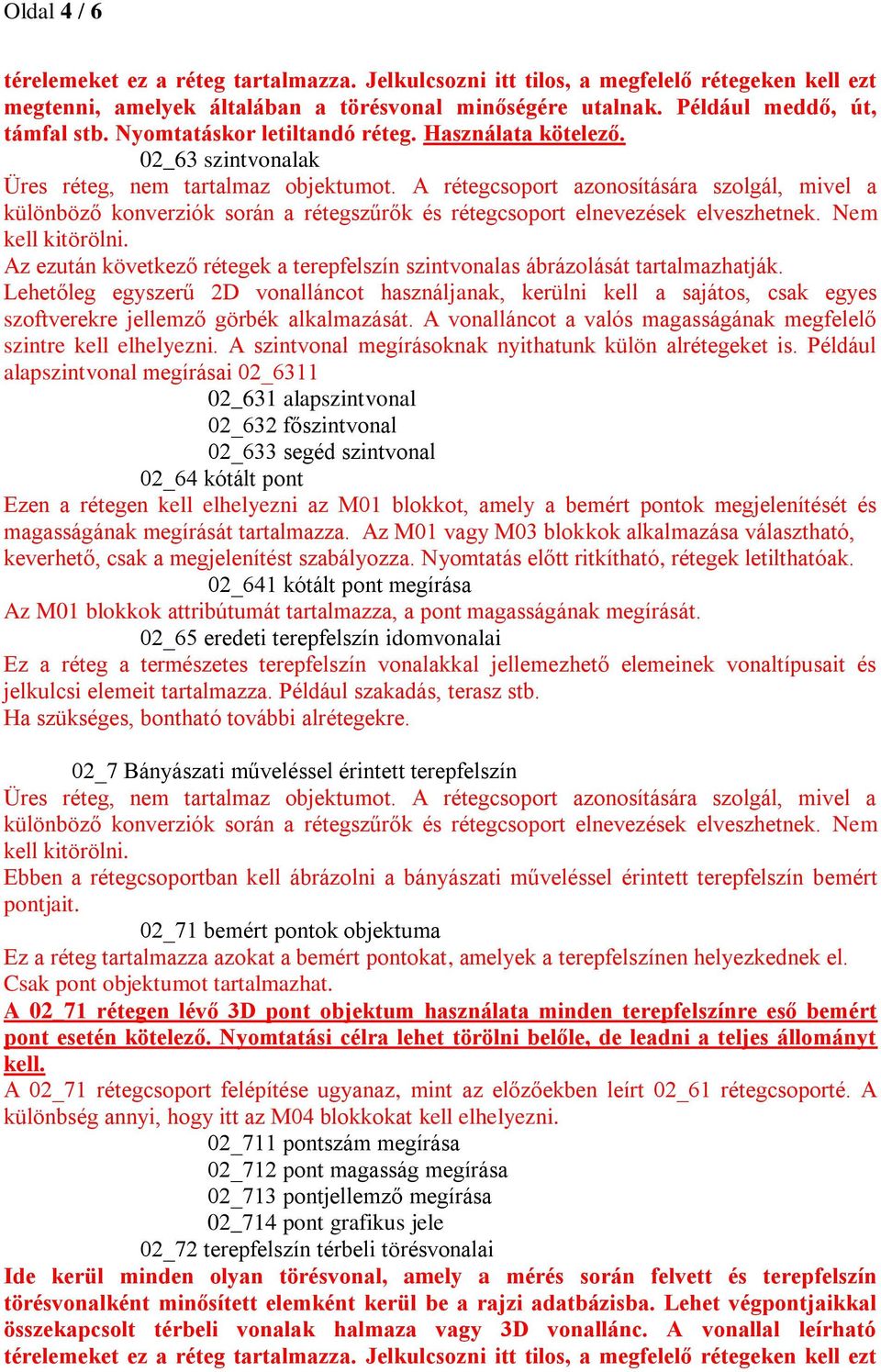

4 Oldal 4 / 6 térelemeket ez a réteg tartalmazza. Jelkulcsozni itt tilos, a megfelelő rétegeken kell ezt megtenni, amelyek általában a törésvonal minőségére utalnak. Például meddő, út, támfal stb. Nyomtatáskor letiltandó réteg. Használata kötelező. 02_63 szintvonalak Az ezután következő rétegek a terepfelszín szintvonalas ábrázolását tartalmazhatják. Lehetőleg egyszerű 2D vonalláncot használjanak, kerülni kell a sajátos, csak egyes szoftverekre jellemző görbék alkalmazását. A vonalláncot a valós magasságának megfelelő szintre kell elhelyezni. A szintvonal megírásoknak nyithatunk külön alrétegeket is. Például alapszintvonal megírásai 02_ _631 alapszintvonal 02_632 főszintvonal 02_633 segéd szintvonal 02_64 kótált pont Ezen a rétegen kell elhelyezni az M01 blokkot, amely a bemért pontok megjelenítését és magasságának megírását tartalmazza. Az M01 vagy M03 blokkok alkalmazása választható, keverhető, csak a megjelenítést szabályozza. Nyomtatás előtt ritkítható, rétegek letilthatóak. 02_641 kótált pont megírása Az M01 blokkok attribútumát tartalmazza, a pont magasságának megírását. 02_65 eredeti terepfelszín idomvonalai Ez a réteg a természetes terepfelszín vonalakkal jellemezhető elemeinek vonaltípusait és jelkulcsi elemeit tartalmazza. Például szakadás, terasz stb. Ha szükséges, bontható további alrétegekre. 02_7 Bányászati műveléssel érintett terepfelszín Ebben a rétegcsoportban kell ábrázolni a bányászati műveléssel érintett terepfelszín bemért pontjait. 02_71 bemért pontok objektuma Ez a réteg tartalmazza azokat a bemért pontokat, amelyek a terepfelszínen helyezkednek el. Csak pont objektumot tartalmazhat. A 02_71 rétegen lévő 3D pont objektum használata minden terepfelszínre eső bemért pont esetén kötelező. Nyomtatási célra lehet törölni belőle, de leadni a teljes állományt kell. A 02_71 rétegcsoport felépítése ugyanaz, mint az előzőekben leírt 02_61 rétegcsoporté. A különbség annyi, hogy itt az M04 blokkokat kell elhelyezni. 02_711 pontszám megírása 02_712 pont magasság megírása 02_713 pontjellemző megírása 02_714 pont grafikus jele 02_72 terepfelszín térbeli törésvonalai Ide kerül minden olyan törésvonal, amely a mérés során felvett és terepfelszín törésvonalként minősített elemként kerül be a rajzi adatbázisba. Lehet végpontjaikkal összekapcsolt térbeli vonalak halmaza vagy 3D vonallánc. A vonallal leírható térelemeket ez a réteg tartalmazza. Jelkulcsozni itt tilos, a megfelelő rétegeken kell ezt

5 Oldal 5 / 6 megtenni, amelyek általában a törésvonal minőségére utalnak. Például meddő, út, támfal stb. Nyomtatáskor letiltandó réteg. Használata kötelező. 02_73 rézsűvonalak jelkulcs elemei A következő rétegek (02_731-02_736) különböző, bányászat során kialakított terepalakulatok minőség és elhelyezkedés szerinti megkülönböztetésére használhatók a 10/2010. (II. 26.) KHEM rendelet 22. (3) b) pontja szerint. Kifejezetten vonaltípus és jelkulcsi elem elhelyezésére szolgáló rétegek. Az itt elhelyezkedő elemeket nulla szintre kell beilleszteni. 02_731 bevágás rézsűvonalak 02_732 humusz és meddő rézsűvonalak 02_733 hasznos ásvány rézsűvonalak 02_734 meddőhányó, védőtöltés rézsűvonalak 02_735 készletek rézsűvonalai 02_736 rézsű alja 02_74 szintvonalak A következő rétegek leírása ugyanaz, mint 02_631-02_633 rétegeknek. Ha szintvonalakkal kívánunk megjeleníteni a bányászati műveléssel érintett terepfelszínt, akkor azt itt lehet elvégezni. 02_741 alapszintvonal 02_742 főszintvonal 02_743 segéd szintvonal 02_75 kótált pont Ezen a rétegen kell elhelyezni az M02 blokkot, amely a bemért pontok megjelenítését és magasságának megírását tartalmazza. Az M02 vagy M04 blokkok alkalmazása választható, keverhető, csak a megjelenítést szabályozza. Nyomtatás előtt ritkítható, rétegek letilthatóak 02_751 kótált pont megírása Az M02 blokkok attribútumát tartalmazza, a pont magasságának megírását. 02_76 egyéb terepfelszín alkotó elemek (szabadon bontható alrétegekre) 02_8 Mélyművelés speciális jelei Még nem kidolgozott rétegcsoport. 02_81 főfeltáró vágatok 02_82 fejtés előkészítő vágatok 02_83 fejtések 02_84 bányaműveléssel kapcsolatos műszaki létesítmények 02_85 vetők 02_86 légvezetési térkép jelei (szabadon bontható alrétegekre) 02_87 villamos hálózati térkép jelei (szabadon bontható alrétegekre) 02_9 Gépészeti berendezések (szabadon bontható alrétegekre) Szabadon felhasználható rétegcsoport a telepített gépészeti berendezéseknek megfelelően. 02_A Mélyfúrások, kutató fúrások, egyéb (szabadon bontható alrétegekre) Szabadon felhasználható rétegcsoport a fúrás típusának és a megírni kívánt szinteknek, valamint az ehhez kapcsolódó rétegrend rajzoknak megfelelően.

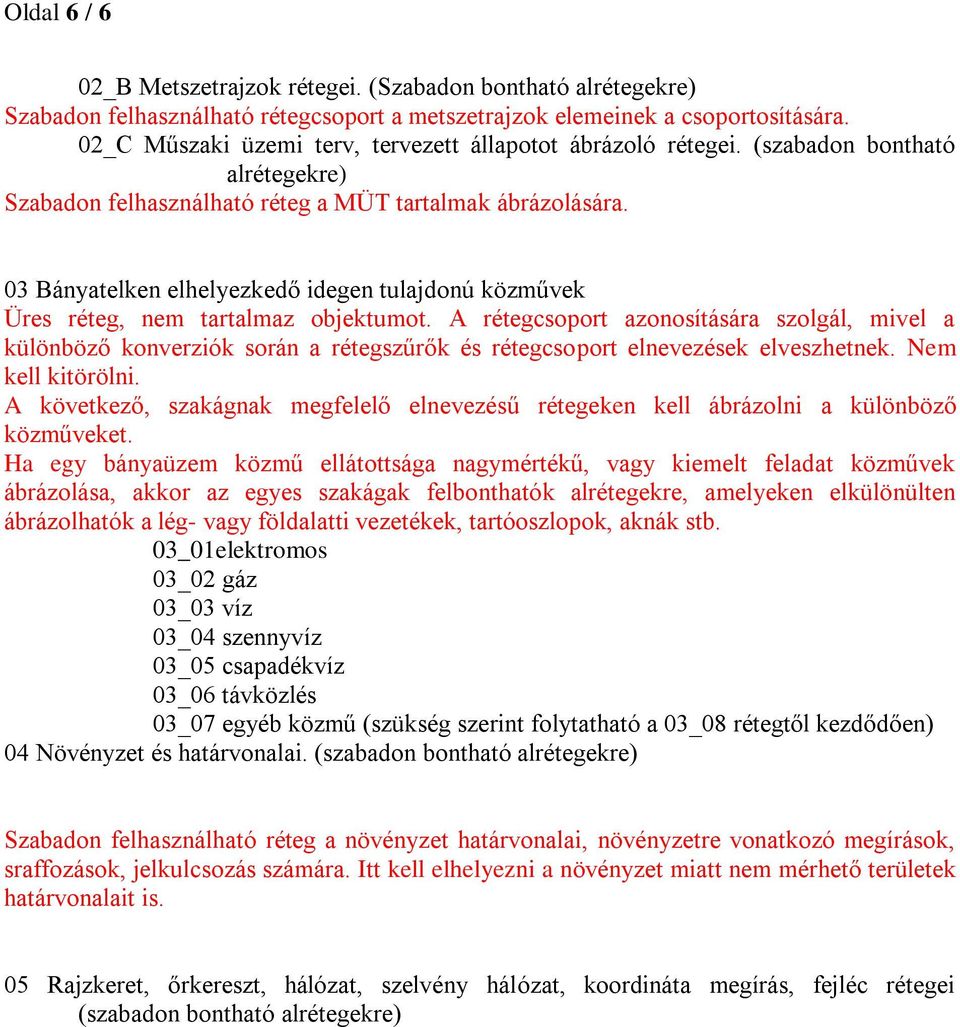

6 Oldal 6 / 6 02_B Metszetrajzok rétegei. (Szabadon bontható alrétegekre) Szabadon felhasználható rétegcsoport a metszetrajzok elemeinek a csoportosítására. 02_C Műszaki üzemi terv, tervezett állapotot ábrázoló rétegei. (szabadon bontható alrétegekre) Szabadon felhasználható réteg a MÜT tartalmak ábrázolására. 03 Bányatelken elhelyezkedő idegen tulajdonú közművek A következő, szakágnak megfelelő elnevezésű rétegeken kell ábrázolni a különböző közműveket. Ha egy bányaüzem közmű ellátottsága nagymértékű, vagy kiemelt feladat közművek ábrázolása, akkor az egyes szakágak felbonthatók alrétegekre, amelyeken elkülönülten ábrázolhatók a lég- vagy földalatti vezetékek, tartóoszlopok, aknák stb. 03_01elektromos 03_02 gáz 03_03 víz 03_04 szennyvíz 03_05 csapadékvíz 03_06 távközlés 03_07 egyéb közmű (szükség szerint folytatható a 03_08 rétegtől kezdődően) 04 Növényzet és határvonalai. (szabadon bontható alrétegekre) Szabadon felhasználható réteg a növényzet határvonalai, növényzetre vonatkozó megírások, sraffozások, jelkulcsozás számára. Itt kell elhelyezni a növényzet miatt nem mérhető területek határvonalait is. 05 Rajzkeret, őrkereszt, hálózat, szelvény hálózat, koordináta megírás, fejléc rétegei (szabadon bontható alrétegekre)
