A homlokzat meghatározása Általánosan használt értelemben: Fn. ÉP/Épületnek szabad térség felé néző, tagolt külső falfelülete. Másik meghatározás: az

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "A homlokzat meghatározása Általánosan használt értelemben: Fn. ÉP/Épületnek szabad térség felé néző, tagolt külső falfelülete. Másik meghatározás: az"

Átírás

1 A HOMLOKZAT Építőmérnöki ábrázolás november Dr. H. Baráti Ilona

2 A homlokzat meghatározása Általánosan használt értelemben: Fn. ÉP/Épületnek szabad térség felé néző, tagolt külső falfelülete. Másik meghatározás: az épületnek a terepcsatlakozás felett látható része. Leképezés/ábrázolás szerint: Az épület kontúrján kívül eső, azzal oldalanként párhuzamos függőleges síkra képzett ortogonális vetület. Rövid meghatározás: az épület oldala, egy irányú vetülete, nézete 2

3 Építészeti fogalom A Pallas Nagy Lexikona szerint: az épületnek utcára, udvarra vagy kertre szolgáló, rendesen nyílásokkal áttört és építészetileg többétöbbé-kevésbé gazdagon kiképzett fala, v. ezen falnak (a tetőzettel egyetemben készült) geometrikus rajza. Egy épületen megkülönböztethetünk: főfőh.--ot, mely a fő utcára vagy térre nyílik; H. oldal H.H.-ot, hátsó H.H.-ot, udvarudvar- és esetleg kert H.H.-ot. A H.H.-ok építészeti kiképzésénél a főelv az, hogy azok lehetőleg hűen tükrözzék vissza az épület belsejét, v. tolmácsolják annak rendeltetését. 3

4 Homlokzat Homlokzati tervet kell készíteni az építmény valamennyi külső térelhatároló felületéről. A vetítési módot (európai vagy amerikai) a feliratmezőben meg kell adni, vagy a nézési irányt mutató nyilakkal egyértelműen jelezni kell. európai bal oldali nézet a nézetről jobbra amerikai bal oldali nézet a nézetről balra 4

5 A homlokzatok elnevezése A homlokzatok elnevezése az égtájak segítségével történik. Különleges elnevezés: ötödik homlokzat; pl. a tető, a tetőterasz, a tetőkert, a zöldtető 5

6 A homlokzat mint tervfajta A homlokzat felszerkesztése az alaprajzok és a metszetek segítségével történik. A terven a terepszint feletti építményrész ábrázolandó nézetvonalakkal. (A terepszint alatti építményrészeket vékony szaggatott vonallal jelölhetjük) Összetett tömegű építmény, épület esetén a metszettel közös terven is megjelenhet egy--egy homlokzati egység. egy 6

7 Homlokzati terv 7

8 Homlokzati terv 8

9 A homlokzat felszerkesztése Vízszintes adatok Magassági adatok az alaprajzokról a metszetekről 9

10 Adatközlés a homlokzati terven Magassági adatok: csatlakozó véglegesen rendezett terepszint, járdaszint, kivetítve az egyes padlószinteke, párkánypárkány- és gerincmagasság, tetőfelépítmény, légkivezetők szintje A metszeten meg nem határozott homlokzati, függőleges irányú távolságok méretei, és az épületmagasságot meghatározó méretek Homlokzati felületképzések meghatározása, anyaga, színe 10

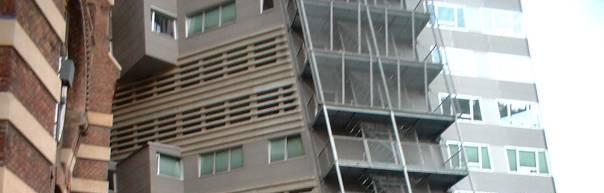

11 Az épület arcát befolyásoló tényezők Az építészeti tömeg, forma Az épület és a környezet viszonya, összhangja Anyaghasználat 11

12 A homlokzati megjelenést formáló elemek Falfelületek Nyílászárók és tartozékaik Árnyékolók, árnyékolóberendezések Lépcsők Erkélyek, teraszok Mellvédek, korlátok Tetőidom, tetőhéjalás Kémények, szellőzők Telepített növényzet 12

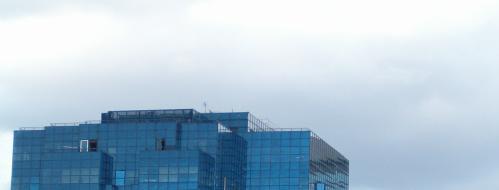

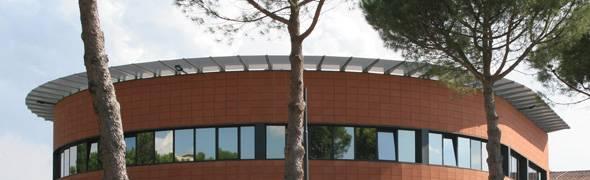

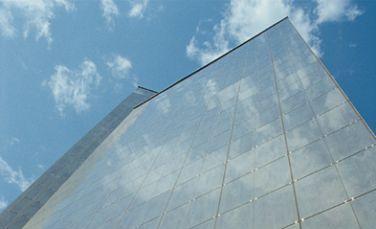

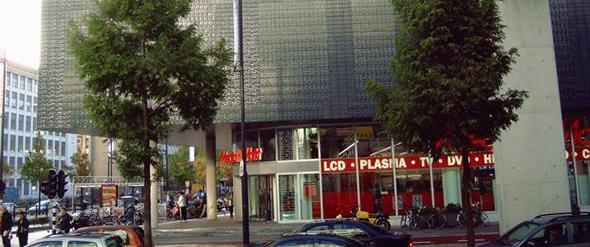

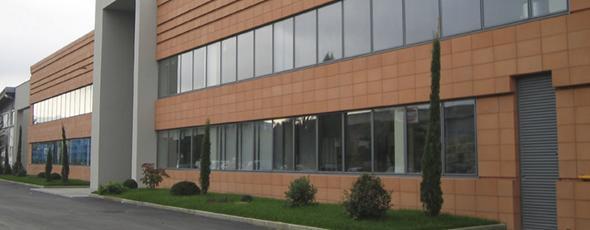

13 Falfelületek FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

14 Falfelületek FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

15 Falfelületek FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

16 Falfelületek 16

17 Falfelületek 17

18 Falfelületek (?) 18

19 19

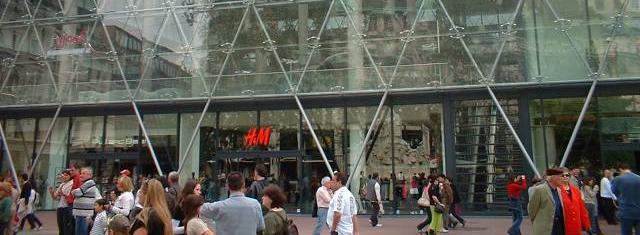

20 20

21 Nyílászárók és tartozékaik 21

22 22

23 Nyílászárók és tartozékaik 23

24 Nyílászárók és tartozékaik 24

25 Nyílászárók és tartozékaik 25

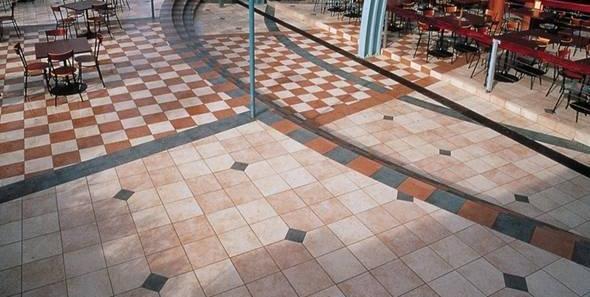

26 Nyílászárók és tartozékaik FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

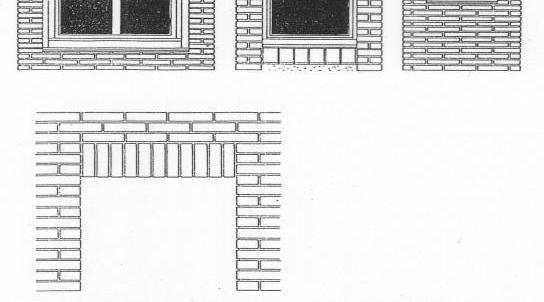

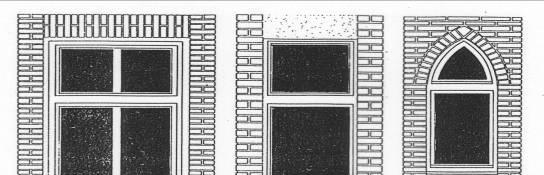

27 Nyílászárók a terveken 27

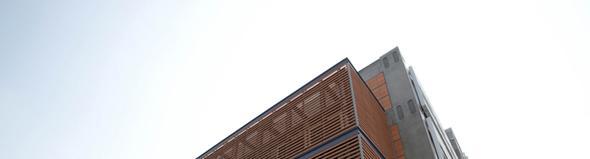

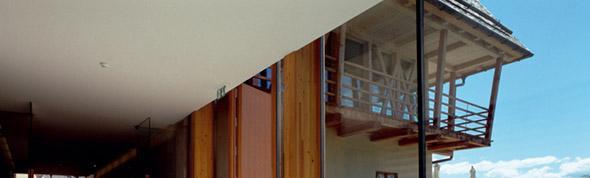

28 Árnyékolók FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

29 Árnyékolók FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

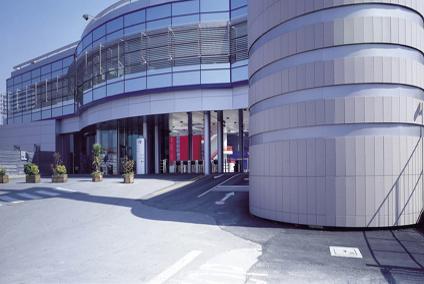

30 Árnyékolóberendezések FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

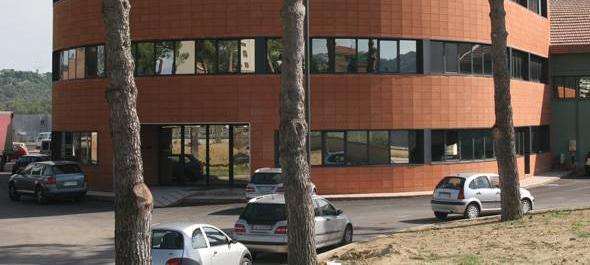

31 Árnyékolóberendezések FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

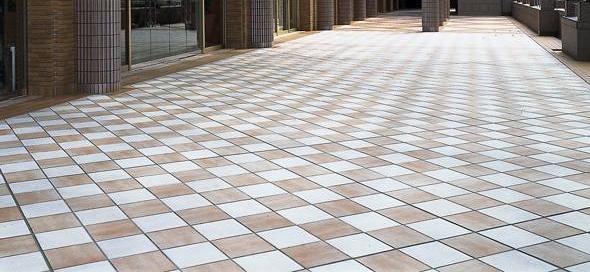

32 Árnyékolóberendezések FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

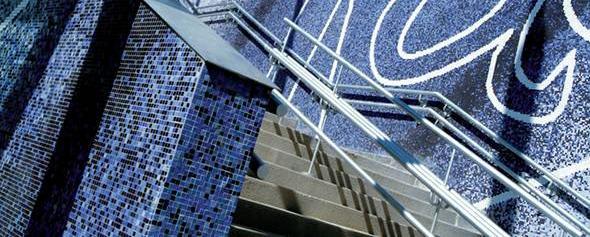

33 Lépcsők FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

34 Lépcsők FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

35 Lépcsők 35

36 Lépcsők 36

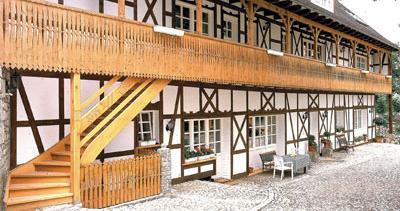

37 Erkélyek, teraszok FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

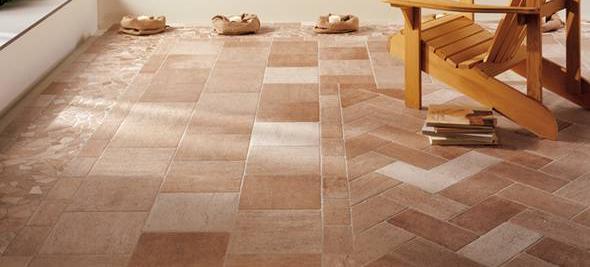

38 Erkélyek, teraszok FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

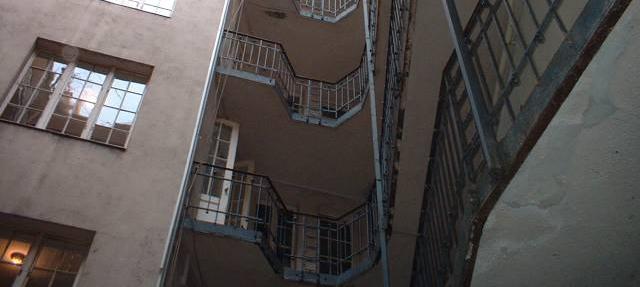

39 Mellvédek, korlátok 39

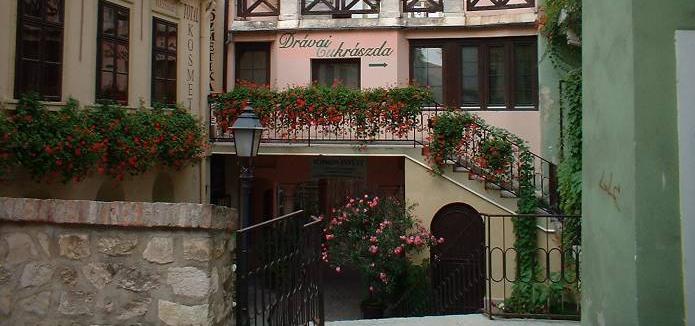

40 Mellvédek, korlátok 40

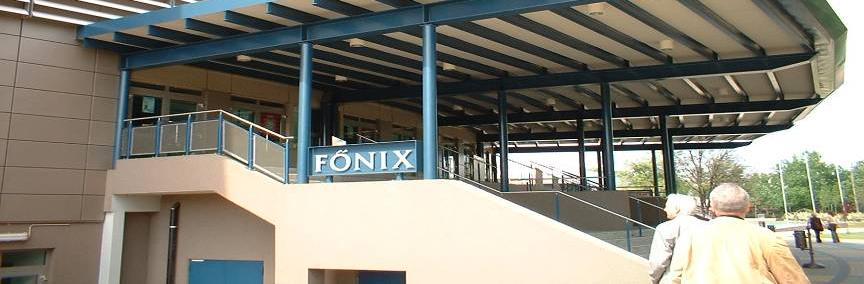

41 Mellvédek, korlátok 41

42 Mellvédek, korlátok 42

43 Mellvédek és korlátok 43

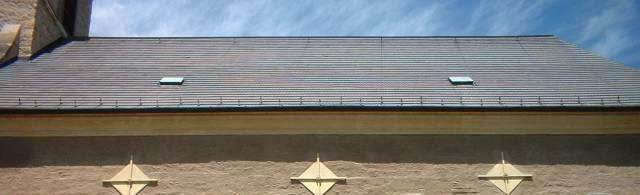

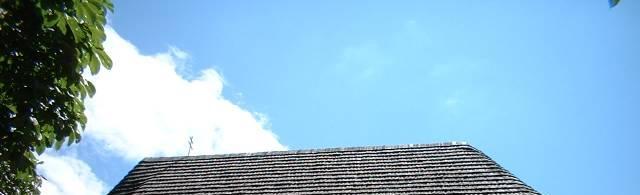

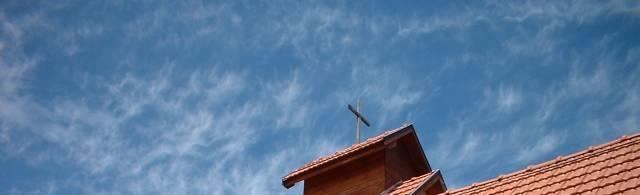

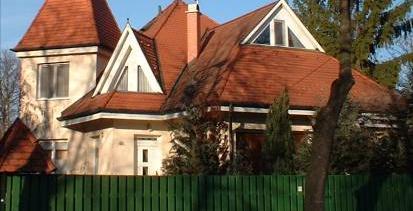

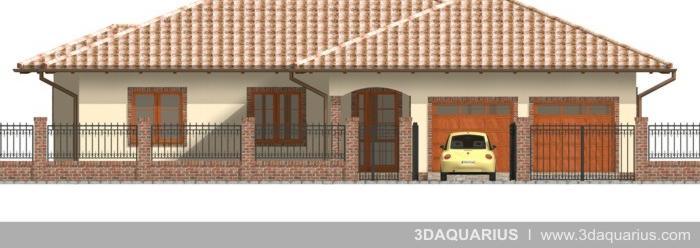

44 Tetőidom, tetőhéjalás (terven) 44

45 Tetőidom, tetőhéjalás (és a valóságban) 45

46 Tetőidom, tetőhéjalás (és a valóságban) 46

47 Tetőidom, tetőhéjalás (és a valóságban) 47

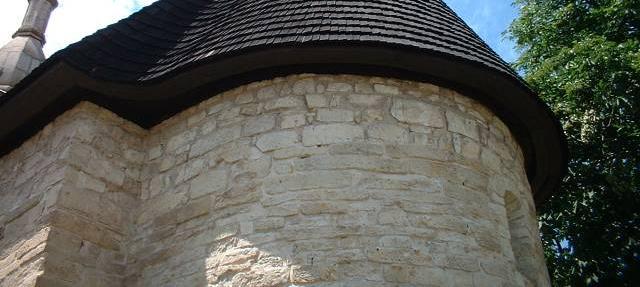

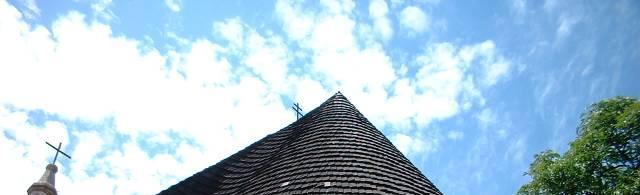

48 Tetőidom, tetőhéjalás (és a valóságban) 48

49 Tetőidom, tetőhéjalás 49

50 Tetőidom, tetőhéjalás 50

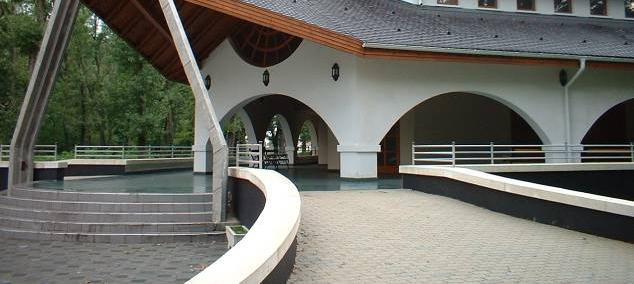

51 Tetőidom, tetőhéjalás 51

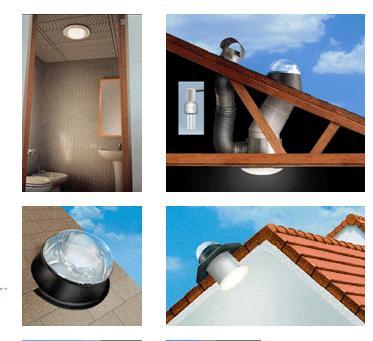

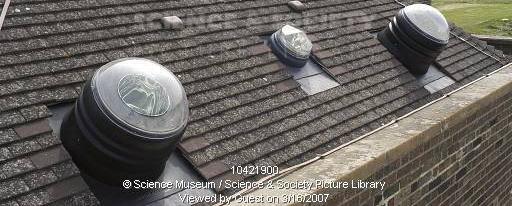

52 Bevilágítók a tetőn FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

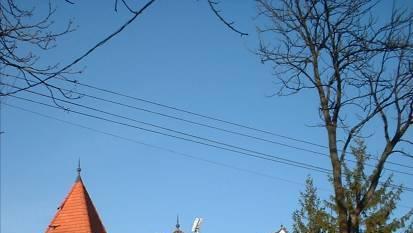

53 ÖSSZETETT TETŐIDOM 53

54 ÖSSZETETT TETŐIDOM 54

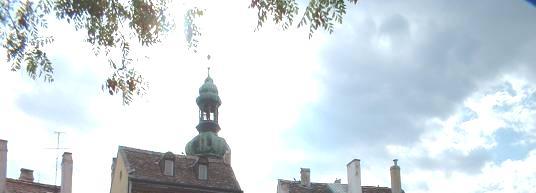

55 A város tetői felülről 55

56 Egyszerű tetőidom, egyszerű tetőhéjalás 56

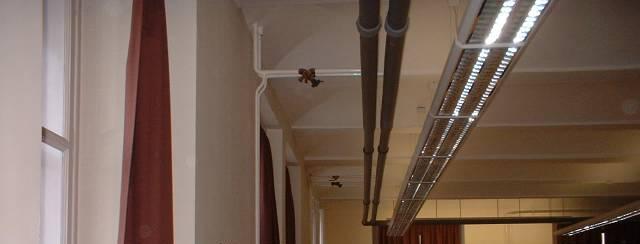

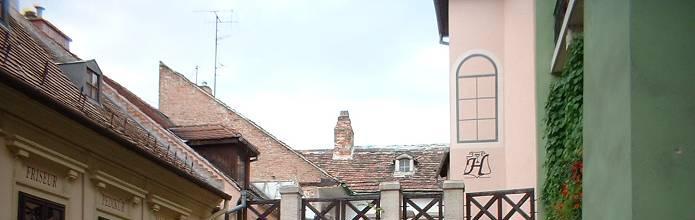

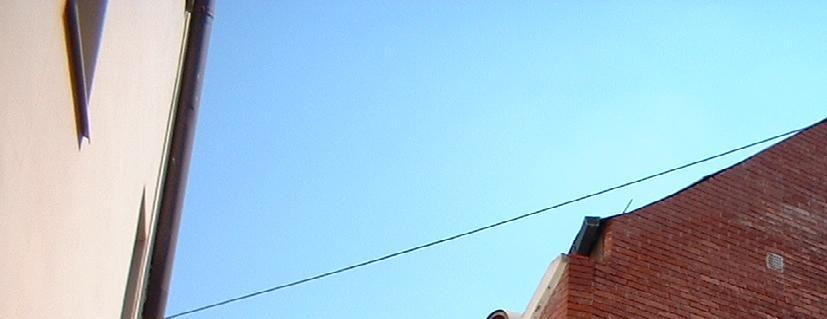

57 Kémények, szellőzők 57

58 Kémények, szellőzők 58

59 Kémények, szellőzők 59

60 Kémények, szellőzők 60

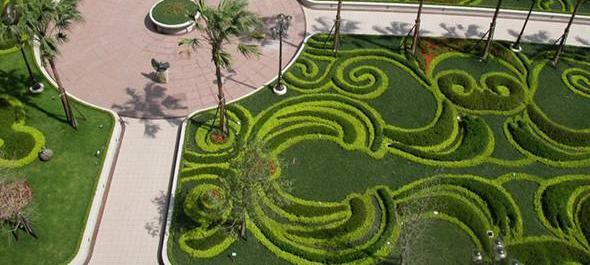

61 Telepített növényzet FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

62 Telepített növényzet 62

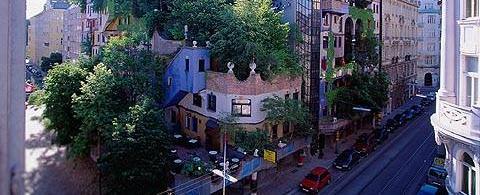

63 Telepített növényzet 63

64 Telepített növényzet 64

65 Telepített növényzet 65

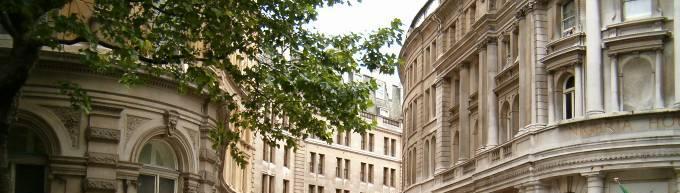

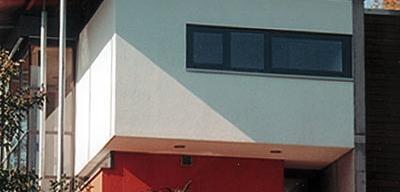

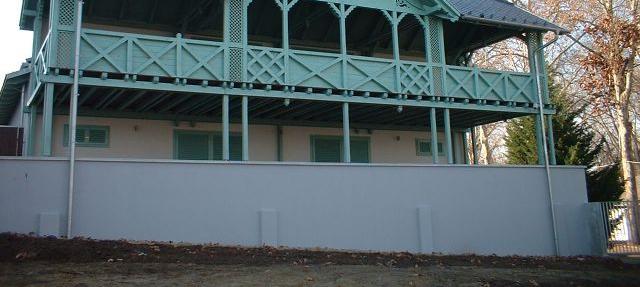

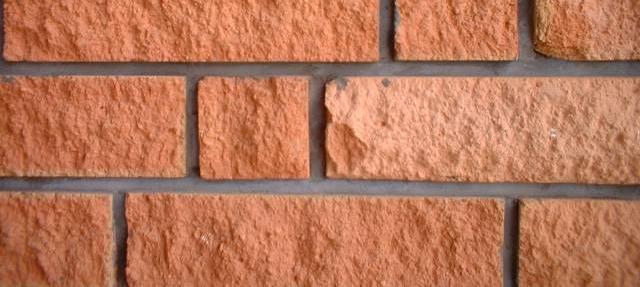

66 Anyagok a homlokzaton 66

67 Anyagok a homlokzaton 67

68 Anyagok a homlokzaton 68

69 Anyagok a homlokzaton 69

70 Anyagok a homlokzaton 70

71 Anyagok a homlokzaton 71

72 Anyagok a homlokzaton 72

73 Anyagok a homlokzaton 73

74 Anyagok a homlokzaton FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

75 Anyagok a homlokzaton 75

76 Anyagok a homlokzaton 76

77 Anyagok a homlokzaton 77

78 Anyagok a homlokzaton 78

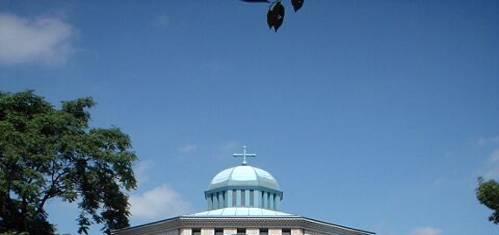

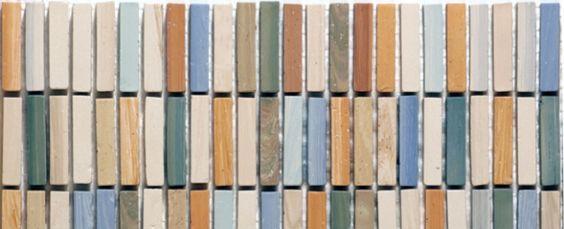

79 Színek a homlokzaton FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

80 Színek a homlokzaton FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

81 Színek a homlokzaton 81

82 Színek a homlokzaton 82

83 Színek a homlokzaton 83

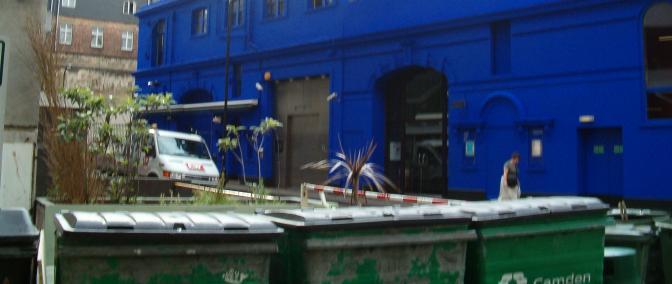

84 Színek a homlokzaton 84

85 Színek a homlokzaton 85

86 A felmérési terv

87 A felmérési terv Felmérési terv készülhet: o Felújítás előtt o Átépítés előtt o Értékesítés előtt (értékbecslés, bérleti díj meghatározása) o Bontás előtt A felmérési terv vízszintes és függőleges felmérést is tartalmaz. A felmérés kézi mérőszalaggal és/vagy mérőműszerekkel történhet. 87

88 A felmérési terv Szabadkézi vázlat Sorbamérés Ellenőrző manuálé rögzített 00-pont mérések átlók mérése 88

89 Műszeres felmérés 89

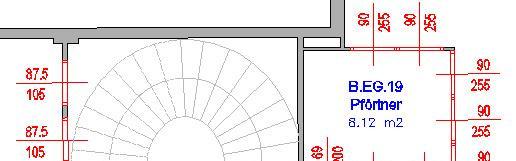

90 Felmérési rajz mérés közben 90

91 91

92 Az idomterv Alaprajzi adatok és magassági adatok feldolgozása 92

93 Köszönöm a figyelmet!
