2201_11_DU_01_B_2014_M-01. Alappontok 1:500 1:10001:20001:28801:4000 1:X. I.-IV. r. templom I.-IV. r. mag. ponttal. GPS alappont

Átírás

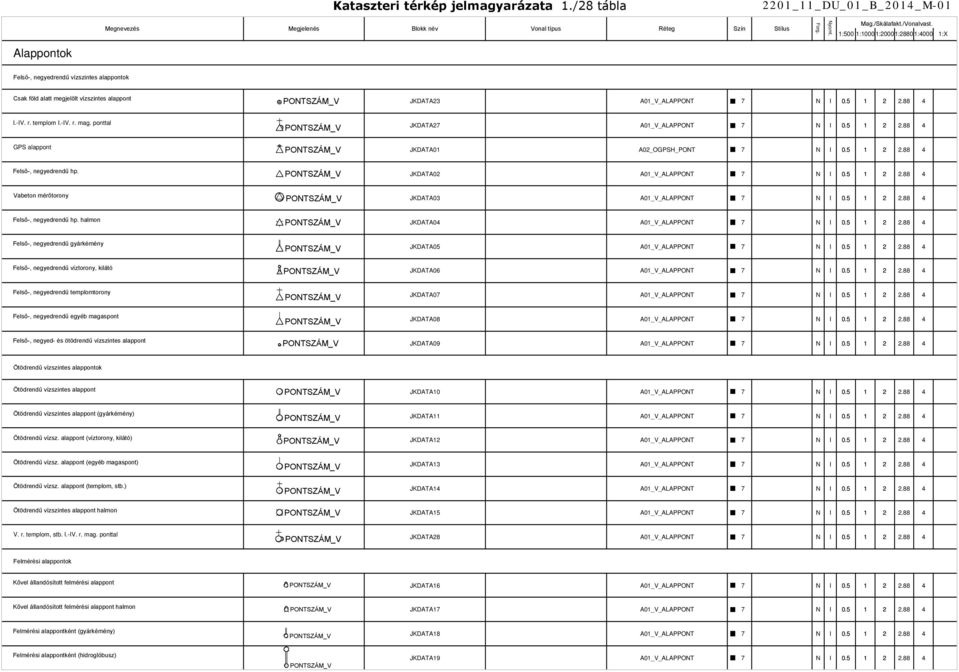

1 Kataszteri térkép jelmagyarázata 1./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Alappontok Felső-, negyedrendű vízszintes alappontok Csak föld alatt megjelölt vízszintes alappont PONTSZÁM_V JKDATA23 A01_V_ALAPPONT 7 N I I.-IV. r. templom I.-IV. r. mag. ponttal PONTSZÁM_V JKDATA27 A01_V_ALAPPONT 7 N I GPS alappont PONTSZÁM_V JKDATA01 A02_OGPSH_PONT 7 N I Felső-, negyedrendű hp. PONTSZÁM_V JKDATA02 A01_V_ALAPPONT 7 N I Vabeton mérőtorony PONTSZÁM_V JKDATA03 A01_V_ALAPPONT 7 N I Felső-, negyedrendű hp. halmon PONTSZÁM_V JKDATA04 A01_V_ALAPPONT 7 N I Felső-, negyedrendű gyárkémény PONTSZÁM_V JKDATA05 A01_V_ALAPPONT 7 N I Felső-, negyedrendű víztorony, kilátó PONTSZÁM_V JKDATA06 A01_V_ALAPPONT 7 N I Felső-, negyedrendű templomtorony Felső-, negyedrendű egyéb magaspont Felső-, negyed- és ötödrendű vízszintes alappont PONTSZÁM_V JKDATA07 A01_V_ALAPPONT 7 N I PONTSZÁM_V JKDATA08 A01_V_ALAPPONT 7 N I PONTSZÁM_V JKDATA09 A01_V_ALAPPONT 7 N I Ötödrendű vízszintes alappontok Ötödrendű vízszintes alappont PONTSZÁM_V JKDATA10 A01_V_ALAPPONT 7 N I Ötödrendű vízszintes alappont (gyárkémény) PONTSZÁM_V JKDATA11 A01_V_ALAPPONT 7 N I Ötödrendű vízsz. alappont (víztorony, kilátó) PONTSZÁM_V JKDATA12 A01_V_ALAPPONT 7 N I Ötödrendű vízsz. alappont (egyéb magaspont) JKDATA13 A01_V_ALAPPONT 7 N I PONTSZÁM_V Ötödrendű vízsz. alappont (templom, stb.) PONTSZÁM_V JKDATA14 A01_V_ALAPPONT 7 N I Ötödrendű vízszintes alappont halmon PONTSZÁM_V JKDATA15 A01_V_ALAPPONT 7 N I V. r. templom, stb. I.-IV. r. mag. ponttal PONTSZÁM_V JKDATA28 A01_V_ALAPPONT 7 N I Felmérési alappontok Kővel állandósított felmérési alappont PONTSZÁM_V JKDATA16 A01_V_ALAPPONT 7 N I Kővel állandósított felmérési alappont halmon PONTSZÁM_V JKDATA17 A01_V_ALAPPONT 7 N I Felmérési alappontként (gyárkémény) PONTSZÁM_V JKDATA18 A01_V_ALAPPONT 7 N I Felmérési alappontként (hidroglóbusz) PONTSZÁM_V JKDATA19 A01_V_ALAPPONT 7 N I

2 Kataszteri térkép jelmagyarázata 2./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Felmérési alappontként (kereszt) PONTSZÁM_V JKDATA20 A01_V_ALAPPONT 7 N I Felmérési alappont (víztorony, kilátó) PONTSZÁM_V JKDATA21 A01_V_ALAPPONT 7 N I Felmérési alappont egyéb módon állandósítva PONTSZÁM_V JKDATA22 A01_V_ALAPPONT 7 N I Magassági alappontok Függ. földkéregmozgás vizsg. hálózat alappontja PONTSZÁM_M JKDATA25 A03_KÉREG_MOZ 7 N I Magassági főalappont PONTSZÁM_M JKDATA25 A04_M_ALAPPONT 7 N I I.-III. rendű magassági alappont PONTSZÁM_M JKDATA26 A04_M_ALAPPONT 7 N I IV. rendű magassági alappont PONTSZÁM_M JKDATA26 A04_M_ALAPPONT 7 N I Geodéziai gravimetriai alappont PONTSZÁM_M JKDATA24 A05_GR_ALAPPONT 7 N I Épületek, építmények, tereptárgyak Épületek és tartozékaik Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Gazdasági és melléképület JKDATC01 C05_GAZD_ÉPÜLET_JK_FEL 3 I I Keresztény templom, kápolna jele JKDATC18 C11_TEMPLOM_JK_FEL 1 I I Keresztény templom, kápolna jele (kisebb jel) JKDATC19 C11_TEMPLOM_JK_FEL 1 N I Transzformátorház jele JKDATE12 C14_ÜZEMI_ÉPÜLET_JK_FEL 6 N I Alagsor és pince fedetlen fényaknája JKDATC04 C33_ÉPÜLET_TART_JK_FEL 7 I I Alagsor és pince fedett fényaknája JKDATC05 C33_ÉPÜLET_TART_JK_FEL 7 I I Négyzet alapú tartópillér (épület) JKDATC02 C40_ÉP_PILLÉR_JK 7 I I Kör alapú tartópillér (épület) JKDATC03 C40_ÉP_PILLÉR_JK 7 N I Gazdasági épület funkciója Felirat C05_GAZD_ÉPÜLET_JK_FEL 3 ARIAL_DŐLT I I Középület, közintézmény funkciója Felirat C08_KÖZÉPÜLET_FEL 2 ARIAL_DŐLT I I Vallási épület funkciója Felirat C11_TEMPLOM_JK_FEL 1 ARIAL_DŐLT I I Üzemi épület funkciója Felirat C14_ÜZEMI_ÉPÜLET_JK_FEL 6 ARIAL_DŐLT I I Házszám (vonal fölé), vagy átnézeti térképen kezdő-záró tömbsarki házszám Felirat C26_HÁZSZÁM v. C26_HSZ_ÁTN 2 ARIAL_ÁLLÓ I I Házszám (vonal alá), vagy átnézeti térképen kezdő-záró tömbsarki házszám Felirat C26_HÁZSZÁM v. C26_HSZ_ÁTN 2 ARIAL_ÁLLÓ I I

3 Kataszteri térkép jelmagyarázata 3./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Vegyes funkciójú épület funkciója Felirat C19_VEGYES_ÉP_FEL 6 ARIAL_DŐLT I I Rendezetlen funkciójú épület funkciója Felirat C22_REND.LEN_ÉP_FEL 6 ARIAL_DŐLT I I Épülettartozék megírása Felirat C33_ÉPÜLET_TART_JK_FEL 7 ARIAL_DŐLT I I Lakóépület határa CONTINUOUS C01_LAKÓÉPÜLET 5 I Lakóépület határa (helyszínrajzon nem látszik) CONTINUOUS C02_LAKÓÉPÜLET_NL 5 I Gazdasági és melléképület (> 12 m2) határa CONTINUOUS C03_GAZD_ÉPÜLET 3 I Gazd. és mellékép.(>12m2) helyszínr. nem látszik CONTINUOUS C04_GAZD_ÉPÜLET_NL 3 I Középület, közintézmény határa CONTINUOUS C06_KÖZÉPÜLET 2 I Középület, közintézmény (helyszínr. nem látszik) CONTINUOUS C07_KÖZÉPÜLET_NL 2 I Templom, kápolna, mauzóleum, imaház határa CONTINUOUS C09_TEMPLOM 1 I Templom, stb. határa (helyszínrajzon nem látszik) CONTINUOUS C10_TEMPLOM_NL 1 I Üzemi épület, építmény határa CONTINUOUS C12_ÜZEMI_ÉPÜLET 6 I Üzemi ép., építmény (helyszínr. nem látszik) CONTINUOUS C13_ÜZEMI_ÉPÜLET_NL 6 I Üdülőépület határa CONTINUOUS C15_ÜDÜLŐÉPÜLET 6 I Üdülőépület határa (helyszínrajzon nem látszik) CONTINUOUS C16_ÜDÜLŐÉPÜLET_NL 6 I Vegyes funkciójú épület határa CONTINUOUS C17_VEGYES_ÉP 6 I Vegyes funk. ép. határa (helyszínr. nem látszik) CONTINUOUS C18_VEGYES_ÉP_NL 6 I Rendezetlen funkciójú épület határa CONTINUOUS C20_REND.LEN_ÉP 6 I Rendezetlen funk. ép. (helyszínr. nem látszik) CONTINUOUS C21_REND.LEN_ÉP_NL 6 I Épület tartópillér határa CONTINUOUS C39_ÉP_PILLÉR 7 I Épülethez tartozó lépcső, terasz, rámpa, lábazat CONTINUOUS C31_ÉPÜLET_TART 7 I Épülettartozék vonala (helyszínr. nem látszik) CONTINUOUS C32_ÉPÜLET_TART_NL 7 I Terepszintre levetített terület határa SZAGGAT_3 C34_VETÍTETT_SÍK 6 I Terepszintre levetítés (helyszínr. nem látszik) SZAGGAT_3 C35_VETÍTETT_SÍK_NL 6 I Épületben vezető átjáró, passzázs, árkád vonala SZAGGAT_3 C41_PASSZ_ÁRKÁD 7 I Kerítések, támfalak, földművek

4 Kataszteri térkép jelmagyarázata 4./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Földmunkával létesített tereptárgy megírása Felirat F03_TÖLTÉS_FEL 6 ARIAL_DŐLT I I Szabadon álló fal, falazott kerítés frsz. határon CONTINUOUS C42_FAL_KERÍTÉS 140 I Szabad fal frsz. határon (helyszínr. nem látszik) CONTINUOUS C43_FAL_KERÍTÉS_NL 140 I Támfal határa, támfal pillérrel CONTINUOUS C44_TÁMFAL 10 I Támfal (helyszínrajzon nem látszik) CONTINUOUS C45_TÁMFAL_NL 10 I Töltés, földmunkával létesített tereptárgy határa SZAGGAT_1 F01_TÖLTÉS 6 I Földmunka tereptárgy (helyszínr. nem látszik) SZAGGAT_1 F02_TÖLTÉS_NL 6 I Természetbeni határ, jogi állapottal nem egyező SZAGGAT_10 C46_TERM_HATÁR 6 I Toronyszerű építmények Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Kémény épületben JKDATC08 C25_TORONY_ÉP_JK_FEL 3 N I Kémény épületben (kisebb jel) JKDATC09 C25_TORONY_ÉP_JK_FEL 3 N I Kémény épületben JKDATC10 C25_TORONY_ÉP_JK_FEL 3 N I Különálló kémény JKDATC11 C25_TORONY_ÉP_JK_FEL 3 N I Különálló kémény középpontjával JKDATC12 C25_TORONY_ÉP_JK_FEL 3 N I Különálló kémény JKDATC13 C25_TORONY_ÉP_JK_FEL 3 N I Különálló kémény középpontjával JKDATC14 C25_TORONY_ÉP_JK_FEL 3 N I Kilátó KILÁTÓ_MEGNEVEZÉS JKDATC15 C25_TORONY_ÉP_JK_FEL 3 N I Torony (épületen kívül) JKDATC16 C25_TORONY_ÉP_JK_FEL 3 N I Torony (épületen) JKDATC17 C25_TORONY_ÉP_JK_FEL 3 N I Szélmotor JKDATC22 C48_EGYEBEK_JK_FEL 24 N I Víztorony KILÁTÓ_MEGNEVEZÉS JKDATC15 F12_VÍZTORONY_JK_FEL 133 N I Hidroglóbusz JKDATF10 F12_VÍZTORONY_JK_FEL 133 N I Rádió és TV antenna rögzítő pontja JKDATE08 C25_TORONY_ÉP_JK_FEL 3 N I Rádió és TV antenna JKDATE09 C25_TORONY_ÉP_JK_FEL 3 N I ANTENNA_MEGNEVEZÉS

5 Kataszteri térkép jelmagyarázata 5./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Kilátó megírása Felirat C25_TORONY_ÉP_JK_FEL 3 ARIAL_DŐLT N I Torony megírása Felirat C25_TORONY_ÉP_JK_FEL 3 ARIAL_DŐLT N I Szélmalom megírása Felirat C25_TORONY_ÉP_JK_FEL 3 ARIAL_DŐLT N I Víztorony megírása Felirat F12_VÍZTORONY_JK_FEL 133 ARIAL_DŐLT N I Hidroglóbusz megírása Felirat F12_VÍZTORONY_JK_FEL 133 ARIAL_DŐLT N I Terepszintre levetített terület határa SZAGGAT_3 C34_VETÍTETT_SÍK 6 I Terepszintre levetítés (helyszínr. nem látszik) SZAGGAT_3 C35_VETÍTETT_SÍK_NL 6 I Kémény határa CONTINUOUS C23_TORONY_ÉP 3 I Kémény határa (helyszínrajzon nem látszik) CONTINUOUS C24_TORONY_ÉP_NL 3 I Kilátó határa CONTINUOUS C23_TORONY_ÉP 3 I Kilátó határa (helyszínrajzon nem látszik) CONTINUOUS C24_TORONY_ÉP_NL 3 I Torony határa CONTINUOUS C23_TORONY_ÉP 3 I Torony határa (helyszínrajzon nem látszik) CONTINUOUS C24_TORONY_ÉP_NL 3 I Szélmalom határa CONTINUOUS C23_TORONY_ÉP 3 I Szélmalom határa (helyszínrajzon nem látszik) CONTINUOUS C24_TORONY_ÉP_NL 3 I Víztorony határa CONTINUOUS F10_VÍZTORONY 133 I Víztorony határa (helyszínrajzon nem látszik) CONTINUOUS F11_VÍZTORONY_NL 133 I Egyéb építmények, tereptárgyak, műtárgyak Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Függőleges akna AKNA_MEGNEVEZÉS JKDATC23 H04_BÁNYATER_JK_FEL 42 N I Tárna, lejtős akna TÁRNA_MEGNEVEZÉS JKDATC24 H04_BÁNYATER_JK_FEL 42 N I Kőkereszt, képoszlop JKDATC27 C25_TORONY_ÉP_JK_FEL 3 N I Kőkereszt, képoszlop középpontjával JKDATC28 C25_TORONY_ÉP_JK_FEL 3 N I Harangláb JKDATC29 C25_TORONY_ÉP_JK_FEL 3 N I Harangláb középpontjával JKDATC30 C25_TORONY_ÉP_JK_FEL 3 N I Szobor, emlékmű SZOBOR_MEGNEVEZÉS JKDATC06 C25_TORONY_ÉP_JK_FEL 3 N I

6 Kataszteri térkép jelmagyarázata 6./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Szobor, emlékmű SZOBOR_MEGNEVEZÉS JKDATC07 C25_TORONY_ÉP_JK_FEL 3 N I Temetőn kívüli tömegsír, sír, kripta SÍR_MEGNEVEZÉS JKDATC31 C48_EGYEBEK_JK_FEL 24 N I Égető kemence ÉGETŐ_MEGNEVEZÉS JKDATC25 C48_EGYEBEK_JK_FEL 24 I I Dögkút, siló DÖGKÚT_SILÓ_MEGNEVEZÉS JKDATC26 C48_EGYEBEK_JK_FEL 24 N I Üzemanyagtöltő kút JKDATD06 D47_ÜA_KÚT_JK_FEL 136 N I ÜA_KÚT_MEGNEVEZÉS Szobor, emlékmű megírása Felirat C25_TORONY_ÉP_JK_FEL 3 ARIAL_DŐLT N I Műemlékrom megírása Felirat C29_ROM_FEL 40 ARIAL_DŐLT I I Közterületi lépcső megírása Felirat C38_LÉPCSŐ_FEL 5 ARIAL_DŐLT I I Üzemanyagtöltő állomás megírása Felirat D47_ÜA_KÚT_JK_FEL 136 ARIAL_DŐLT I I Sír, tömegsír megírása Felirat C48_EGYEBEK_JK_FEL 24 ARIAL_DŐLT N I Égető kemence megírása Felirat C48_EGYEBEK_JK_FEL 24 ARIAL_DŐLT N I Dögkút, siló megírása Felirat C48_EGYEBEK_JK_FEL 24 ARIAL_DŐLT N I Egyéb építmény megírása Felirat C48_EGYEBEK_JK_FEL 24 ARIAL_DŐLT N I Harangláb, kőkereszt, képoszlop határa CONTINUOUS C23_TORONY_ÉP 3 I Harangláb, kőkereszt (helyszínr. nem látszik) CONTINUOUS C24_TORONY_ÉP_NL 3 I Szobor, emlékmű határa CONTINUOUS C23_TORONY_ÉP 3 I Szobor, emlékmű határa (helyszínr. nem látszik) CONTINUOUS C24_TORONY_ÉP_NL 3 I Műemlékrom határa SZAGGAT_1 C27_ROM 40 I Műemlékrom határa (helyszínrajzon nem látszik) SZAGGAT_1 C28_ROM_NL 40 I Közterületi lépcső határa CONTINUOUS C36_LÉPCSŐ 5 I Közterületi lépcső (helyszínr. nem látszik) CONTINUOUS C37_LÉPCSŐ_NL 5 I Egyéb építmény vonala CONTINUOUS C47_EGYEBEK 24 I Közterületről nyíló pince bejárata határa CONTINUOUS C30_KT_PINCE 7 I Függőpálya Függőpálya pontszerű, alapozott tartója JKDATE01 E05_DRÓTKÖTÉL_JK_FEL 51 I I Négyzet alapú tartópillér (drótkötélpálya) JKDATC02 E05_DRÓTKÖTÉL_JK_FEL 51 I I

7 Kataszteri térkép jelmagyarázata 7./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Kör alapú tartópillér (drótkötélpálya) JKDATC03 E05_DRÓTKÖTÉL_JK_FEL 51 N I Drótkötélpálya jele JKDATE05 E05_DRÓTKÖTÉL_JK_FEL 51 I I Egyéb függőpálya pontszerű, alapozott tartója JKDATE01 E08_EGYÉB_FÜGGŐP_JK_FEL 120 I I Négyzet alapú tartópillér (egyéb függőpálya) JKDATC02 E08_EGYÉB_FÜGGŐP_JK_FEL 120 I I Kör alapú tartópillér (egyéb függőpálya) JKDATC03 E08_EGYÉB_FÜGGŐP_JK_FEL 120 N I Drótkötélpálya megírása Felirat E05_DRÓTKÖTÉL_JK_FEL 51 ARIAL_DŐLT I I Egyéb függőpálya megírása Felirat E08_EGYÉB_FÜGGŐP_JK_FEL 120 ARIAL_DŐLT I I Drótkötélpálya vonala SZAGGAT_10 E03_DRÓTKÖTÉL 51 I Egyéb függőpálya vonala SZAGGAT_10 E06_EGYÉB_FÜGGŐP 120 I Drótkötélpálya (helyszínrajzon nem látszik) SZAGGAT_10 E04_DRÓTKÖTÉL_NL 51 I Egyéb függőpálya (helyszínrajzon nem látszik) SZAGGAT_10 E07_EGYÉB_FÜGGŐP_NL 120 I Utak Burkolt út Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Elsőrendű út száma ÚTSZÁM JKDATD01 D06_AUTÓÚT_SZÉLE_JK_FEL 130 I I Másodrendű út száma ÚTSZÁM JKDATD01 D12_MŰÚT_SZÉLE_JK_FEL 212 I I Autópálya (autóút) kilométertábla/hektométertábla KM JKDATD09 D09_AUTÓÚT_PADKA_JK_FEL 20 N I Autópálya (autóút) kilométerkő, hektométerkő KM JKDATD10 D09_AUTÓÚT_PADKA_JK_FEL 20 N I Műút kilométertábla, hektométertábla KM JKDATD09 D15_MŰÚT_PADKA_JK_FEL 50 N I Műút kilométerkő, hektométerkő KM JKDATD10 D15_MŰÚT_PADKA_JK_FEL 50 N I Mellékút kilométertábla, hektométertábla KM JKDATD09 D18_MELLÉKÚT_JK_FEL 7 N I Mellékút kilométerkő, hektométerkő KM JKDATD10 D18_MELLÉKÚT_JK_FEL 7 N I Burkolat megírása (bt.) Felirat D03_BURKOLAT_FEL 70 ARIAL_DŐLT I I I. rendű közlekedési út megírása (közl. út) Felirat D06_AUTÓÚT_SZÉLE_JK_FEL 130 ARIAL_DŐLT I I II. rendű közlekedési út megírása (közl. út) Felirat D12_MŰÚT_SZÉLE_JK_FEL 212 ARIAL_DŐLT I I Burkolat széle CONTINUOUS D01_BURKOLAT 70 I

8 Kataszteri térkép jelmagyarázata 8./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Burkolat széle (helyszínrajzon nem látszik) CONTINUOUS D02_BURKOLAT_NL 70 I I. rendű út burkolat széle CONTINUOUS D04_AUTÓÚT_SZÉLE 130 I I. r. út burkolat széle (helyszínr. nem látszik) CONTINUOUS D05_AUTÓÚT_SZÉLE_NL 130 I II. rendű út burkolat széle CONTINUOUS D10_MŰÚT_SZÉLE 212 I II. r. út burkolat széle (helyszínr. nem látszik) CONTINUOUS D11_MŰÚT_SZÉLE_NL 212 I Földút, árok, padka, járda Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Árok megírása (bt.) Felirat D50_ÁROK_BT_FEL 4 ARIAL_DŐLT I I I. rendű út melletti padka, árok, töltés megírása Felirat D09_AUTÓÚT_PADKA_JK_FEL 20 ARIAL_DŐLT I I II. rendű út melletti padka, árok, töltés megírás Felirat D15_MŰÚT_PADKA_JK_FEL 50 ARIAL_DŐLT I I Mellékút megírása Felirat D18_MELLÉKÚT_JK_FEL 7 ARIAL_DŐLT I I Egyéb közlekedési út (kerékpárút) megírása Felirat D21_EGYÉB_ÚT_FEL 150 ARIAL_DŐLT I I Talajút, dűlőút megírása (kt.) Felirat D24_DŰLŐÚT_FEL 30 ARIAL_DŐLT I I Árok megírása (kt.) Felirat D53_ÁROK_KT_FEL 4 ARIAL_DŐLT I I Árok határa (bt.) SZAGGAT_1 D48_ÁROK_BT 4 I Árok határa (bt.) (helyszínrajzon nem látszik) SZAGGAT_1 D49_ÁROK_BT_NL 4 I I. r. út melletti padka, árok, töltéskorona széle SZAGGAT_1 D07_AUTÓÚT_PADKA 20 I I.r. út melletti padka,stb. helysz.r. nem látszik SZAGGAT_1 D08_AUTÓÚT_PADKA_NL 20 I II. r. út melletti padka, árok, töltéskorona SZAGGAT_1 D13_MŰÚT_PADKA 50 I II. r. út melletti padka helyszínr. nem látszik SZAGGAT_1 D14_MŰÚT_PADKA_NL 50 I Mellékút burkolat széle CONTINUOUS D16_MELLÉKÚT 7 I Mellékút burkolat széle (helyszínr. nem látszik) CONTINUOUS D17_MELLÉKÚT_NL 7 I Egyéb közlekedési út (kerékpárút) széle CONTINUOUS D19_EGYÉB_ÚT 150 I Egyéb közlekedési út (helyszínr. nem látszik) CONTINUOUS D20_EGYÉB_ÚT_NL 150 I Talajút, dűlőút széle SZAGGAT_1 D22_DŰLŐÚT 30 I Talajút, dűlőút (helyszínrajzon nem látszik) SZAGGAT_1 D23_DŰLŐÚT_NL 30 I

9 Kataszteri térkép jelmagyarázata 9./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Árok határa (kt.) SZAGGAT_1 D51_ÁROK_KT 4 I Árok határa (kt.) (helyszínrajzon nem látszik) SZAGGAT_1 D52_ÁROK_KT_NL 4 I Út tartozékok Autópálya (autóút) segélykérő telefonállomása SEGÉLYKÉRŐ_MEGNEVEZÉS JKDATD08 D09_AUTÓÚT_PADKA_JK_FEL 20 N I Műút segélykérő telefonállomása Vizek SEGÉLYKÉRŐ_MEGNEVEZÉS JKDATD08 D15_MŰÚT_PADKA_JK_FEL 50 N I Vizek Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Folyamkilométertábla, hektométertábla KM JKDATD09 F06_MEDERVONAL_JK_FEL 5 N I Folyamkilométerkő, hektométerkő KM JKDATD10 F06_MEDERVONAL_JK_FEL 5 N I Vízmérce JKDATF03 F06_MEDERVONAL_JK_FEL 5 N I Zsilip JKDATF02 F09_MŰTÁRGY_VÍZ_JK_FEL 74 I I Vízmérce (ha nincs medervonal) JKDATF03 F09_MŰTÁRGY_VÍZ_JK_FEL 74 N I Folyamkm/hm tábla (ha nincs medervonal) KM JKDATD09 F09_MŰTÁRGY_VÍZ_JK_FEL 74 N I Folyamkm/hm kő (ha nincs medervonal) KM JKDATD10 F09_MŰTÁRGY_VÍZ_JK_FEL 74 N I Forrás FORRÁS_MEGNEVEZÉS JKDATF04 F13_KÚT 11 I I Foglalt forrás FORRÁS_MEGNEVEZÉS JKDATF05 F13_KÚT 11 I I Gémeskút JKDATF07 F13_KÚT 11 N I Szökőkút, díszkút SZÖKŐKÚT_MEGNEVEZÉS JKDATF08 F13_KÚT 11 N I Egyéb kút KÚT_MEGNEVEZÉS JKDATF09 F13_KÚT 11 N I Folyó, tó, csatorna, stb. megírása Felirat F06_MEDERVONAL_JK_FEL 5 ARIAL_DŐLT I I Zsilip megírása Felirat F09_MŰTÁRGY_VÍZ_JK_FEL 74 ARIAL_DŐLT I I Móló, partvédmű megírása Felirat F09_MŰTÁRGY_VÍZ_JK_FEL 74 ARIAL_DŐLT I I Medence megírása Felirat F09_MŰTÁRGY_VÍZ_JK_FEL 74 ARIAL_DŐLT I I Duzzasztó megírása Felirat F09_MŰTÁRGY_VÍZ_JK_FEL 74 ARIAL_DŐLT I I Folyó, tó, csatorna, stb. meder (part-) vonala CONTINUOUS F04_MEDERVONAL 5 I

10 Kataszteri térkép jelmagyarázata 10./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Folyó,stb. medervonala (helyszínr. nem látszik) CONTINUOUS F05_MEDERVONAL_NL 5 I Zsilip határa CONTINUOUS F07_MŰTÁRGY_VÍZ 74 I Zsilip határa (helyszínrajzon nem látszik) CONTINUOUS F08_MŰTÁRGY_VÍZ_NL 74 I Móló, partvédmű, sarkantyú határa CONTINUOUS F07_MŰTÁRGY_VÍZ 74 I Móló, partvédmű, stb. (helyszínr. nem látszik) CONTINUOUS F08_MŰTÁRGY_VÍZ_NL 74 I Medence határa CONTINUOUS F07_MŰTÁRGY_VÍZ 74 I Medence határa (helyszínrajzon nem látszik) CONTINUOUS F08_MŰTÁRGY_VÍZ_NL 74 I Duzzasztógát határa CONTINUOUS F07_MŰTÁRGY_VÍZ 74 I Duzzasztógát határa (helyszínrajzon nem látszik) CONTINUOUS F08_MŰTÁRGY_VÍZ_NL 74 I Védterületek Védterületek Természetvédelmi terület neve Felirat H02_TERMÉSZETVÉD_JK_FEL 6 ARIAL_ÁLLÓ I I Bányaterület, geológiai feltárás neve Felirat H04_BÁNYATER_JK_FEL 42 ARIAL_ÁLLÓ I I Vízművek, források, fürdők védterületének neve Felirat H06_VÍZ_VÉDŐTER_FEL 8 ARIAL_ÁLLÓ I I Természetvédelmi terület határa SZAGGAT_7 H01_TERMÉSZETVÉD 6 I Bányaterület, geológiai feltárás határa SZAGGAT_7 H03_BÁNYATER 42 I Vízművek, források, fürdők védterület határa SZAGGAT_7 H05_VÍZ_VÉDŐTER 8 I Növényzet Növényzet Egyedül álló lomblevelű fa JKDATC20 H02_TERMÉSZETVÉD_JK_FEL 6 N I Egyedül álló tűlevelű fa JKDATC21 H02_TERMÉSZETVÉD_JK_FEL 6 N I Védett fasor megírása Felirat H02_TERMÉSZETVÉD_JK_FEL 6 ARIAL_DŐLT I I Védett fasor vonala SZAGGAT_7 H01_TERMÉSZETVÉD 6 I Vasutak Vasút Villamosított vasút jele JKDATD02 D27_VASÚT_JK_FEL 142 I I

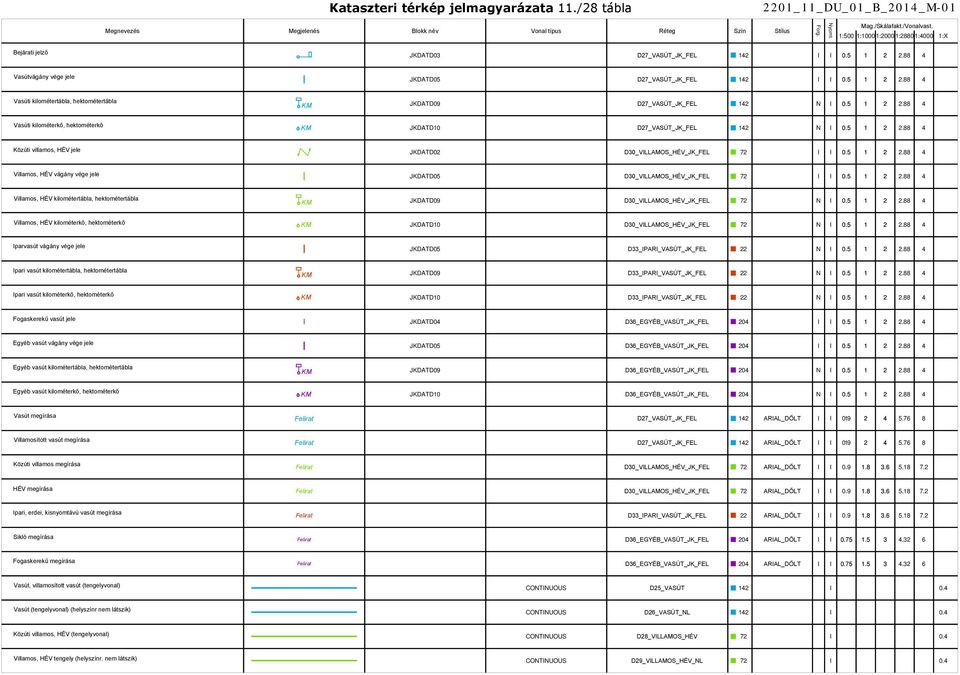

11 Kataszteri térkép jelmagyarázata 11./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Bejárati jelző JKDATD03 D27_VASÚT_JK_FEL 142 I I Vasútvágány vége jele JKDATD05 D27_VASÚT_JK_FEL 142 I I Vasúti kilométertábla, hektométertábla KM JKDATD09 D27_VASÚT_JK_FEL 142 N I Vasúti kilométerkő, hektométerkő KM JKDATD10 D27_VASÚT_JK_FEL 142 N I Közúti villamos, HÉV jele JKDATD02 D30_VILLAMOS_HÉV_JK_FEL 72 I I Villamos, HÉV vágány vége jele JKDATD05 D30_VILLAMOS_HÉV_JK_FEL 72 I I Villamos, HÉV kilométertábla, hektométertábla KM JKDATD09 D30_VILLAMOS_HÉV_JK_FEL 72 N I Villamos, HÉV kilométerkő, hektométerkő KM JKDATD10 D30_VILLAMOS_HÉV_JK_FEL 72 N I Iparvasút vágány vége jele JKDATD05 D33_IPARI_VASÚT_JK_FEL 22 N I Ipari vasút kilométertábla, hektométertábla KM JKDATD09 D33_IPARI_VASÚT_JK_FEL 22 N I Ipari vasút kilométerkő, hektométerkő KM JKDATD10 D33_IPARI_VASÚT_JK_FEL 22 N I Fogaskerekű vasút jele JKDATD04 D36_EGYÉB_VASÚT_JK_FEL 204 I I Egyéb vasút vágány vége jele JKDATD05 D36_EGYÉB_VASÚT_JK_FEL 204 I I Egyéb vasút kilométertábla, hektométertábla KM JKDATD09 D36_EGYÉB_VASÚT_JK_FEL 204 N I Egyéb vasút kilométerkő, hektométerkő KM JKDATD10 D36_EGYÉB_VASÚT_JK_FEL 204 N I Vasút megírása Felirat D27_VASÚT_JK_FEL 142 ARIAL_DŐLT I I Villamosított vasút megírása Felirat D27_VASÚT_JK_FEL 142 ARIAL_DŐLT I I Közúti villamos megírása Felirat D30_VILLAMOS_HÉV_JK_FEL 72 ARIAL_DŐLT I I HÉV megírása Felirat D30_VILLAMOS_HÉV_JK_FEL 72 ARIAL_DŐLT I I Ipari, erdei, kisnyomtávú vasút megírása Felirat D33_IPARI_VASÚT_JK_FEL 22 ARIAL_DŐLT I I Sikló megírása Felirat D36_EGYÉB_VASÚT_JK_FEL 204 ARIAL_DŐLT I I Fogaskerekű megírása Felirat D36_EGYÉB_VASÚT_JK_FEL 204 ARIAL_DŐLT I I Vasút, villamosított vasút (tengelyvonal) CONTINUOUS D25_VASÚT 142 I 0.4 Vasút (tengelyvonal) (helyszínr nem látszik) CONTINUOUS D26_VASÚT_NL 142 I 0.4 Közúti villamos, HÉV (tengelyvonal) CONTINUOUS D28_VILLAMOS_HÉV 72 I 0.4 Villamos, HÉV tengely (helyszínr. nem látszik) CONTINUOUS D29_VILLAMOS_HÉV_NL 72 I 0.4

12 Kataszteri térkép jelmagyarázata 12./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Ipari, erdei, kisnyomtávú vasút tengelyvonal CONTINUOUS D31_IPARI_VASÚT 22 I 0.4 Sikló, fogaskerekű CONTINUOUS D34_EGYÉB_VASÚT 204 I 0.4 Sikló, fogaskerekű (helyszínrajzon nem látszik) CONTINUOUS D35_EGYÉB_VASÚT_NL 204 I 0.4 Kisnyomtávú vasút tengely, helyszínr. nem látszik CONTINUOUS D32_IPARI_VASÚT_NL 22 I 0.4 Szakágak Elektromos szakág Négyzet alapú tartópillér (elekt. távvez.) JKDATC02 E02_ELEKT_TÁVVEZ_JK 200 I I Kör alapú tartópillér (elekt. távvez.) JKDATC03 E02_ELEKT_TÁVVEZ_JK 200 N I Elektromos vezeték pontszerű, alapozott tartója JKDATE01 E02_ELEKT_TÁVVEZ_JK 200 I I Elektromos vezeték nem alapozott tartója JKDATE02 E02_ELEKT_TÁVVEZ_JK 200 N I Nagyfeszültségű vezeték nyila JKDATE03 E02_ELEKT_TÁVVEZ_JK 200 I I Elektromos vezeték biztonsági földelő kútja jele JKDATE04 E02_ELEKT_TÁVVEZ_JK 200 N I Transzformátor villanyoszlopon JKDATE07 E02_ELEKT_TÁVVEZ_JK 200 N I Nagyfeszültségű elektromos vezeték vonala CONTINUOUS E01_ELEKT_TÁVVEZ 200 I Távhő szakág Négyzet alapú tartópillérpillér (távhő) JKDATC02 E10_TÁVHŐ_JK_FEL 162 I I Kör alapú tartópillér (távhő) JKDATC03 E10_TÁVHŐ_JK_FEL 162 N I Felszíni távhő-, melegvízvezeték megírása Felirat E10_TÁVHŐ_JK_FEL 162 ARIAL_DŐLT_FK I I Távhő-, melegvízvezeték CONTINUOUS E09_TÁVHŐ 162 I Olaj szakág Négyzet alapú tartópillér (olajvezeték) JKDATC02 E12_OLAJ_FELSZÍN_JK_FEL 202 I I Kör alapú tartópillér (olajvezeték) JKDATC03 E12_OLAJ_FELSZÍN_JK_FEL 202 N I Olajtermelő kút OLAJ_GÁZKÚT_MEGNEVEZÉS JKDATE06 E12_OLAJ_FELSZÍN_JK_FEL 202 N I Olajvezeték irányjelző JKDATE10 E18_OLAJ_F_ALATT_JK_FEL 214 I I Olajvezeték szaglócső JKDATE11 E18_OLAJ_F_ALATT_JK_FEL 214 I I Felszíni olajvezeték megírása Felirat E12_OLAJ_FELSZÍN_JK_FEL 202 ARIAL_DŐLT_FK I I

13 Kataszteri térkép jelmagyarázata 13./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Felszín alatti olajvezeték megírása Felirat E18_OLAJ_F_ALATT_JK_FEL 214 ARIAL_DŐLT_FK I I Olajtermelő kút megírása Felirat E12_OLAJ_FELSZÍN_JK_FEL 202 ARIAL_DŐLT_FK N I Olajtartály megírása Felirat E12_OLAJ_FELSZÍN_JK_FEL 202 ARIAL_DŐLT_FK N I Felszíni olajvezeték CONTINUOUS E11_OLAJ_FELSZÍN 202 I Olajvezeték tartóbak határa CONTINUOUS E11_OLAJ_FELSZÍN 202 I Felszíni olajtartály CONTINUOUS E11_OLAJ_FELSZÍN 202 I Felszín alatti olajvezeték OLAJ_FÖLD_ALATT E17_OLAJ_F_ALATT 214 I Gáz szakág Négyzet alapú tartópillér (gázvezeték) JKDATC02 E14_GÁZ_FELSZÍNI_JK_FEL 44 I I Kör alapú tartópillér (gázvezeték) JKDATC03 E14_GÁZ_FELSZÍNI_JK_FEL 44 N I Gáztermelő kút OLAJ_GÁZKÚT_MEGNEVEZÉS JKDATE06 E14_GÁZ_FELSZÍNI_JK_FEL 44 N I Gázvezeték irányjelző JKDATE10 E20_GÁZ_F_ALATTI_JK_FEL 44 I I Gázvezeték szaglócső JKDATE11 E20_GÁZ_F_ALATTI_JK_FEL 44 I I Felszíni gázvezeték megírása Felirat E14_GÁZ_FELSZÍNI_JK_FEL 44 ARIAL_DŐLT_FK I I Felszín alatti gázvezeték megírása Felirat E20_GÁZ_F_ALATTI_JK_FEL 44 ARIAL_DŐLT_FK I I Gáztermelő kút megírása Felirat E14_GÁZ_FELSZÍNI_JK_FEL 44 ARIAL_DŐLT_FK N I Gáztartály megírása Felirat E14_GÁZ_FELSZÍNI_JK_FEL 44 ARIAL_DŐLT_FK N I Felszíni gázvezeték CONTINUOUS E13_GÁZ_FELSZÍNI 44 I Gázvezeték tartóbak határa CONTINUOUS E13_GÁZ_FELSZÍNI 44 I Felszíni gáztartály CONTINUOUS E13_GÁZ_FELSZÍNI 44 I Felszín alatti gázvezeték GÁZ_FÖLD_ALATT E19_GÁZ_F_ALATTI 44 I Ivóvíz szakág Tűzcsap JKDATF01 F13_KÚT 11 N I Vezetékes közkút, artézi kút IVÓKÚT_MEGNEVEZÉS JKDATF06 F13_KÚT 11 N I Vízvezeték irányjelző tábla JKDATE10 E22_VÍZVEZETÉK_JK_FEL 134 I I Aknafedlap, földalatti vezeték aknája (kör) JKDATF11 E22_VÍZVEZETÉK_JK_FEL 134 N I

14 Kataszteri térkép jelmagyarázata 14./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Aknafedlap, földalatti vezeték aknája (négyzet) JKDATF12 E22_VÍZVEZETÉK_JK_FEL 134 I I Vízvezeték megírása Felirat E22_VÍZVEZETÉK_JK_FEL 134 ARIAL_DŐLT_FK I I Vízvezeték VÍZ_VEZ E21_VÍZVEZETÉK 134 I Egyéb szakág Egyéb vezeték irányjelző JKDATE10 E24_EGYÉB_F_ALA_JK_FEL 124 I I Egyéb vezeték szaglócső JKDATE11 E24_EGYÉB_F_ALA_JK_FEL 124 I I Egyéb felszíni és felszín feletti vezeték megírás Felirat E16_EGYÉB_FELSZ_JK_FEL 154 ARIAL_DŐLT I I Egyéb felszín alatti vezeték megírása Felirat E24_EGYÉB_F_ALA_JK_FEL 124 ARIAL_DŐLT_FK I I Egyéb üzemanyagtartály megírása Felirat E16_EGYÉB_FELSZ_JK_FEL 154 ARIAL_DŐLT_FK N I Egyéb felszíni és felszín feletti távvezeték CONTINUOUS E15_EGYÉB_FELSZ 154 I Egyéb felszíni üzemanyagtartály CONTINUOUS E15_EGYÉB_FELSZ 154 I Egyéb felszín alatti vezeték SZAGGAT_8 E23_EGYÉB_F_ALA 124 I Határok Államhatár Államhatár kő PONTSZÁM JKDATA35 B02_ÁLLAMHATÁR_JK_FEL 4 N I Államhatár jele JKDATB01 B02_ÁLLAMHATÁR_JK_FEL 4 I I Országnév B02_ÁLLAMHATÁR_JK_FEL 4 ARIAL_DŐLT I I Felirat Államhatár ÁLLAMHATÁR B01_ÁLLAMHATÁR 4 I 0.4 Megyehatár Kővel állandósított I. r. határpont megyehatáron JKDATA29 B04_MEGYEHATÁR_JK_FEL 1 N I Egyéb módon áll. I. r. határpont megyehatáron JKDATA30 B04_MEGYEHATÁR_JK_FEL 1 N I Számozott elméleti határpont megyehatáron PONTSZÁM JKDATA31 B04_MEGYEHATÁR_JK_FEL 1 N I Határdomb megyehatáron JKDATA32 B04_MEGYEHATÁR_JK_FEL 1 N I Kővel állandósított határdomb megyehatáron JKDATA33 B04_MEGYEHATÁR_JK_FEL 1 N I Faoszloppal állandósított határdomb megyehatáron JKDATA34 B04_MEGYEHATÁR_JK_FEL 1 N I Megyehatár jele JKDATB01 B04_MEGYEHATÁR_JK_FEL 1 I I

15 Kataszteri térkép jelmagyarázata 15./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:2880 1:4000 1:X Megyenév Felirat B04_MEGYEHATÁR_JK_FEL 1 ARIAL_DŐLT I I Megyehatár MEGYEHATÁR B03_MEGYEHATÁR 1 I 0.4 Településhatár Kővel áll. I. r. határpont településhatáron JKDATA29 B06_TELEPÜLÉSHAT_JK_FEL 6 N I Egyéb módon áll. I. r. határpont településhatáron JKDATA30 B06_TELEPÜLÉSHAT_JK_FEL 6 N I Számozott elméleti határpont településhatáron PONTSZÁM JKDATA31 B06_TELEPÜLÉSHAT_JK_FEL 6 N I Határdomb településhatáron JKDATA32 B06_TELEPÜLÉSHAT_JK_FEL 6 N I Kővel állandósított határdomb településhatáron JKDATA33 B06_TELEPÜLÉSHAT_JK_FEL 6 N I Faoszloppal áll. határdomb településhatáron JKDATA34 B06_TELEPÜLÉSHAT_JK_FEL 6 N I Településhatár jele JKDATB01 B06_TELEPÜLÉSHAT_JK_FEL 6 I I Településnév Településhatár B06_TELEPÜLÉSHAT_JK_FEL 6 ARIAL_DŐLT I I Felirat TELEPÜLÉSHATÁR B05_TELEPÜLÉSHAT 6 I Belterülethatár Kővel áll. I. r. határpont belterülethatáron JKDATA29 B08_FEKVÉSHATÁR_BT_JK_FEL 2 N I Egyéb módon áll. I. r. határpont belterülethatár JKDATA30 B08_FEKVÉSHATÁR_BT_JK_FEL 2 N I Számozott elméleti határpont belterülethatáron PONTSZÁM JKDATA31 B08_FEKVÉSHATÁR_BT_JK_FEL 2 N I Határdomb belterülethatáron JKDATA32 B08_FEKVÉSHATÁR_BT_JK_FEL 2 N I Kővel állandósított határdomb belterülethatáron JKDATA33 B08_FEKVÉSHATÁR_BT_JK_FEL 2 N I Faoszloppal áll. határdomb belterülethatáron JKDATA34 B08_FEKVÉSHATÁR_BT_JK_FEL 2 N I Fekvéshatár jele (belterület) JKDATB02 B08_FEKVÉSHATÁR_BT_JK_FEL 2 I I Belterület neve Felirat B08_FEKVÉSHATÁR_BT_JK_FEL 2 ARIAL_DŐLT I I Fekvéshatár (belterülethatár) BELTERÜLETHATÁR B07_FEKVÉSHATÁR_BT 2 I 0.4 Zártkerthatár Kővel áll. I. r. határpont zártkerthatáron JKDATA29 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 N I Egyéb módon áll. I. r. határpont zártkerthatáron JKDATA30 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 N I Számozott elméleti határpont zártkerthatáron PONTSZÁM JKDATA31 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 N I

16 Kataszteri térkép jelmagyarázata 16./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Határdomb zártkerthatáron JKDATA32 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 N I Kővel állandósított határdomb zártkerthatáron JKDATA33 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 N I Faoszloppal áll. határdomb zártkerthatáron JKDATA34 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 N I Fekvéshatár jele (zártkert) JKDATB03 B10_FEKVÉSHATÁR_ZK_JK_FEL 2 I I Zártkert neve Felirat B10_FEKVÉSHATÁR_ZK_JK_FEL 2 ARIAL_DŐLT I I Fekvéshatár (zártkerthatár) ZÁRTKERTHATÁR B09_FEKVÉSHATÁR_ZK 2 I 0.4 Kerülethatár Kővel áll. I. r. határpont kerülethatáron JKDATA29 B12_KERÜLETHATÁR_JK_FEL 7 N I Egyéb módon áll. I. r. határpont kerülethatáron JKDATA30 B12_KERÜLETHATÁR_JK_FEL 7 N I Számozott elméleti határpont kerülethatáron PONTSZÁM JKDATA31 B12_KERÜLETHATÁR_JK_FEL 7 N I Határdomb kerülethatáron JKDATA32 B12_KERÜLETHATÁR_JK_FEL 7 N I Kővel állandósított határdomb kerülethatáron JKDATA33 B12_KERÜLETHATÁR_JK_FEL 7 N I Faoszloppal áll. határdomb kerülethatáron JKDATA34 B12_KERÜLETHATÁR_JK_FEL 7 N I Kerülethatár jele (nem fővárosi) JKDATB01 B12_KERÜLETHATÁR_JK_FEL 7 I I Kerületnév B12_KERÜLETHATÁR_JK_FEL 7 ARIAL_DŐLT I I Felirat Kerülethatár (nem fővárosi) CONTINUOUS B11_KERÜLETHATÁR 7 I Földrészlet Kővel áll. I. r. határpont földrészlethatáron JKDATA29 B19_FRL_HATÁR_JK 3 N I Egyéb módon áll. I. r. határpont földrészlethatár JKDATA30 B19_FRL_HATÁR_JK 3 N I Helyrajzi szám, vagy közterületi helyrajziszám Felirat B22_HRSZ v. B22_KÖZTER_HRSZ 4 ARIAL_DŐLT I I Előzetes helyrajzi szám Felirat B25_ELŐ_HRSZ 4 ARIAL_DŐLT I I Közterület neve részletes vagy átnézeti helyszínrajzon Felirat B48_UTCANÉV v. B48_UTCANÉV_ÁTN 4 ARIAL_DŐLT I I Teljes helyrajzi szám a területszámításhoz Felirat J02_TELJES_HRSZ 4 ARIAL_DŐLT I N Töredék helyrajzi szám a kirajzoláshoz Felirat B23_TÖREDÉK_HRSZ 4 ARIAL_DŐLT I I Frsz. határvonala (helyszínr., átnézetin látszik) CONTINUOUS B15_FRL_HATÁR 3 I Frsz. határvonala (csak helyszínrajzon látszik) CONTINUOUS B16_FRL_HATÁR_H 4 I

17 Kataszteri térkép jelmagyarázata 17./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Frsz. határvonala (csak átnézeti látszik) CONTINUOUS B17_FRL_HATÁR_Á 1 I Frsz. határ (helyszínr., átnézetin nem látszik) CONTINUOUS B18_FRL_HATÁR_NL 8 I Földrészlet előzetes határa CONTINUOUS B24_ELŐ_FRL_HAT 4 I 0.5 Tervezett jogi határ, természetben nem található SZAGGAT_5 B20_TERV_HATÁR 7 I Tervezett jogi határ (helyszínrajzon nem látszik) SZAGGAT_5 B21_TERV_HATÁR_NL 7 I Alrészlet Szőlő művelési ág JKDATB05 B31_ALR_MŰV_ÁG 42 N I Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Alrészlet betűjele Felirat B30_ALR_JEL 6 ARIAL_DŐLT I I Alrészlet művelési ága Felirat B31_ALR_MŰV_ÁG 42 ARIAL_DŐLT I I Szabvány alatti alrészlet művelési ága Felirat B36_SZA_ALR_FEL 5 ARIAL_DŐLT I I Változott alrészlet betűjele Felirat B33_VÁLT_ALR_JEL 2 ARIAL_DŐLT I I Változott alrészlet művelési ága Felirat B34_V_ALR_MŰVÁG 7 ARIAL_DŐLT I I Előzetes szabvány alatti kapcs. alrészlet műv. ág Felirat B38_ELŐ_SZA_ALR_FEL 1 ARIAL_DŐLT I I Alr. határvonala (helyszínr., átnézetin látszik) SZAGGAT_1 B26_ALR_HATÁR 3 I Alr. határvonala (csak helyszínrajzon látszik) SZAGGAT_1 B27_ALR_HATÁR_H 3 I Alr. határvonala (csak átnézeti térképen látszik) SZAGGAT_1 B28_ALR_HATÁR_Á 3 I Alr. határ (helyszínr., átnézeti nem látszik) SZAGGAT_1 B29_ALR_HATÁR_NL 3 I Szabvány alatti kapcsolt alrészlet határa SZAGGAT_1 B35_SZA_ALR 5 I Változott alrészlet határa SZAGGAT_1 B32_VÁLT_ALR 4 I 0.3 Előzetes szabvány alatti kapcs. alrészlet határa SZAGGAT_1 B37_ELŐ_SZA_ALR 1 I 0.3 Minőségi osztály Minőségi osztály megírása Felirat B40_MIN_OSZT_FEL 42 ARIAL_DŐLT I I Szabvány alatti minőségi osztály megírása Felirat B44_SZA_MIN_OSZT_FEL 5 ARIAL_DŐLT I I Előzetes minőségi osztály megírása Felirat B42_ELŐ_MIN_OSZT_FEL 4 ARIAL_DŐLT I I Előzetes szabvány alatti minőségi osztály megírás Felirat B46_EL_SZA_MINO_FEL 1 ARIAL_DŐLT I I

18 Kataszteri térkép jelmagyarázata 18./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Minőségi osztály határa SZAGGAT_9 B39_MIN_OSZT 42 I Szabvány alatti minőségi osztály határa SZAGGAT_9 B43_SZA_MIN_OSZT 5 I Előzetes minőségi osztály határa SZAGGAT_9 B41_ELŐ_MIN_OSZT 4 I 0.3 Előzetes szabvány alatti minőségi osztály határa SZAGGAT_9 B45_EL_SZA_MINO 1 I 0.3 Tömb Tömbszám Felirat B14_TÖMBHATÁR_FEL 1 ARIAL_DŐLT N N Tömbhatár CONTINUOUS B13_TÖMBHATÁR 1 N 0.3 Szelvények, őrkereszt EOV őrkereszt koordinátákkal 1:500 méretarányú EOTR alaptérkép szelvényszáma 1:1000 méretarányú EOTR alaptérkép szelvényszáma 1:2000 méretarányú EOTR alaptérkép szelvényszáma 1:4000 méretarányú EOTR alaptérkép szelvényszáma 1:10000 méretarányú EOTR alaptérkép szelvényszáma X Y Felirat EOV_ORK_KOORD CONTINUOUS J11_EOV_ÖRK_KOORD 7 ARIAL_DŐLT N N J10_500_MA_FEL 7 ARIAL_DŐLT N N Felirat J04_1000_MA_FEL 7 ARIAL_DŐLT N N Felirat J06_2000_MA_FEL 7 ARIAL_DŐLT N N Felirat J08_4000_MA_FEL 7 ARIAL_DŐLT N N Felirat J10_10000_MA_FEL 7 ARIAL_DŐLT N N :500 méretarányú EOTR térképszelvény keret CONTINUOUS J09_500_MA 7 N 1:1000 méretarányú EOTR térképszelvény keret CONTINUOUS J03_1000_MA 7 N 1:2000 méretarányú EOTR térképszelvény keret CONTINUOUS J05_2000_MA 7 N 1:4000 méretarányú EOTR térképszelvény keret CONTINUOUS J07_4000_MA 7 N 1:10000 méretarányú EOTR térképszelvény keret CONTINUOUS J09_10000_MA 7 N Egyéb térképi elemek Záradékolás iktatószáma Felirat J01_ZÁRADÉK_ISZ 1 ARIAL_ÁLLÓ N N Távvezeték biztonsági övezetének megírása Felirat H08_BIZT_ÖV_FEL 72 ARIAL_DŐLT I N Dűlőnév, földrajzi név Felirat B49_DŰLŐNÉV 6 ARIAL_DŐLT I I Távvezeték biztonsági övezete SZAGGAT_7 H07_BIZT_ÖV 72 N Üzemanyagtöltő állomás üzemi területe határa SZAGGAT_7 D46_ÜA_KÚT 136 I Szolgalmi, kezelői, használati jog határvonala SZAGGAT_9 H09_SZOLG_JOG_H 2 N

19 Kataszteri térkép jelmagyarázata 19./28 tábla Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:10001:20001:28801:4000 1:X Közlekedési műtárgyak Kapcsolójel JKDATB04 B47_KAPCS_JEL 7 I I Áteresz jele JKDATD07 D55_ÁTERESZ_JK 7 I I Híd megírása Felirat D39_HÍD_FEL 44 ARIAL_DŐLT I I Felüljáró neve Felirat D42_FELÜLJÁRÓ_FEL 46 ARIAL_DŐLT I I Alagút megírása Felirat D45_ALAGÚT_FEL 254 ARIAL_DŐLT I I Híd határa CONTINUOUS D37_HÍD 44 I Híd határa (helyszínrajzon nem látszik) CONTINUOUS D38_HÍD_NL 44 I Felüljáró határa SZAGGAT_3 D40_FELÜLJÁRÓ 46 I Felüljáró határa (helyszínrajzon nem látszik) SZAGGAT_3 D41_FELÜLJÁRÓ_NL 46 I Alagút torkolat határa CONTINUOUS D43_ALAGÚT 254 I Alagút torkolat határa (helyszínr. nem látszik) CONTINUOUS D44_ALAGÚT_NL 254 I Áteresz vonala SZAGGAT_1 D54_ÁTERESZ 7 I Földrészlet lezárások fóliája. Abban az esetben használjuk, ha a földrészlet teljes terjedelmére nincs szükség a tervezéshez, de le kell azt zárni a topológia miatt. CONTINUOUS X01_FRL_LEZÁRÁS 7 I

20 Kataszteri térkép jelmagyarázata 20./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. Kataszteri térkép rétegeinek beállításai Nem használt 0 CONTINUOUS Modelltér Be Ki Nem Nem Igen 2D Vízszintes alappont A01_V_ALAPPONT CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D OGPSH alappont A02_OGPSH_PONT CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D 0. rendű kéregmozgási alappont A03_KÉREG_MOZ CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Magassági alappont A04_M_ALAPPONT CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Geodéziai gravimetriai alappont A05_GR_ALAPPONT CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Államhatár B01_ÁLLAMHATÁR ÁLLAMHATÁR Modelltér Be Ki Igen Nem Nem 2D Államhatár jelkulcsa, felirata B02_ÁLLAMHATÁR_JK_FEL CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Megyehatár B03_MEGYEHATÁR MEGYEHATÁR Modelltér Be Ki Igen Nem Nem 2D Megyehatár jelkulcsa, felirata B04_MEGYEHATÁR_JK_FEL CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Településhatár B05_TELEPÜLÉSHAT TELEPÜLÉSHATÁR 6 Modelltér Be Ki Igen Nem Nem 2D Településhatár jelkulcsa, felirata B06_TELEPÜLÉSHAT_JK_FEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Belterülethatár B07_FEKVÉSHATÁR_BT BELTERÜLETHATÁR Modelltér Be Ki Igen Nem Nem 2D Belterülethatár jelkulcsa, felirata B08_FEKVÉSHATÁR_BT_JK_FEL CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Zártkerthatár B09_FEKVÉSHATÁR_ZK ZÁRTKERTHATÁR Modelltér Be Ki Igen Nem Nem 2D Zártkerthatár jelkulcsa, felirata B10_FEKVÉSHATÁR_ZK_JK_FEL CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Kerülethatár (nem fővárosi) B11_KERÜLETHATÁR CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Kerülethatár (nem fővárosi) jelkulcsa, felirata B12_KERÜLETHATÁR_JK_FEL CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Tömbhatár B13_TÖMBHATÁR CONTINUOUS Modelltér Be Ki Nem Nem Igen 2D Tömbszám B14_TÖMBHATÁR_FEL CONTINUOUS 1 Modelltér Be Ki Nem Nem Igen 2D Földrészlet határvonala (helyszínrajzon (terepi felméréssel egyeztetve) és átnézeti térképen látszik) B15_FRL_HATÁR CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Földrészlet határvonala (csak helyszínrajzon (terepi felméréssel egyeztetve) látszik) B16_FRL_HATÁR_H CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Földrészlet határvonala (csak átnézeti térképen látszik) B17_FRL_HATÁR_Á CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Földrészlet határvonala (helyszínrajzon (terepi felméréssel egyeztetve) és átnézeti térképen nem látszik) B18_FRL_HATÁR_NL CONTINUOUS 8 Modelltér Be Ki Igen Nem Nem 2D Földrészlethatárhoz kötődő jelkulcs B19_FRL_HATÁR_JK CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem

21 Kataszteri térkép jelmagyarázata 21./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Tervezett jogi határ, természetben nem található B20_TERV_HATÁR SZAGGAT_5 7 Modelltér Be Ki Igen Nem Nem 2D Tervezett jogi határ, természetben nem található (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) B21_TERV_HATÁR_NL SZAGGAT_5 7 Modelltér Be Ki Igen Nem Nem 2D Helyrajzi szám, vagy közterületi helyrajziszám B22_HRSZ v. B22_KÖZTER_HRSZ CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Töredék helyrajzi szám a kirajzoláshoz B23_TÖREDÉK_HRSZ CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Földrészlet előzetes határa B24_ELŐ_FRL_HAT CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Előzetes helyrajzi szám B25_ELŐ_HRSZ CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Alrészlet határvonala (helyszínrajzon (terepi felméréssel egyeztetve) és átnézeti térképen látszik) B26_ALR_HATÁR SZAGGAT_1 3 Modelltér Be Ki Igen Nem Nem 2D Alrészlet határvonala (csak helyszínrajzon (terepi felméréssel egyeztetve) látszik) B27_ALR_HATÁR_H SZAGGAT_1 3 Modelltér Be Ki Igen Nem Nem 2D Alrészlet határvonala (csak átnézeti térképen látszik) B28_ALR_HATÁR_Á SZAGGAT_1 3 Modelltér Be Ki Igen Nem Nem 2D Alrészlet határvonala (helyszínrajzon (terepi felméréssel egyeztetve) és átnézeti térképen nem látszik) B29_ALR_HATÁR_NL SZAGGAT_1 3 Modelltér Be Ki Igen Nem Nem 2D Alrészlet betűjele B30_ALR_JEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Alrészlet művelési ága; szőlő művelési ág jele B31_ALR_MŰV_ÁG CONTINUOUS 42 Modelltér Be Ki Igen Nem Nem 2D Változott alrészlet határvonala B32_VÁLT_ALR SZAGGAT_ Modelltér Be Ki Igen Nem Nem 2D Változott alrészlet betűjele B33_VÁLT_ALR_JEL CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Változott alrészlet művelési ága B34_V_ALR_MŰVÁG CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Szabvány alatti kapcsolt alrészlet határa B35_SZA_ALR SZAGGAT_1 5 Modelltér Be Ki Igen Nem Nem 2D Szabvány alatti kapcsolt alrészlet megírása B36_SZA_ALR_FEL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Előzetes szabvány alatti kapcsolt alrészlet határa B37_ELŐ_SZA_ALR SZAGGAT_ Modelltér Be Ki Igen Nem Nem 2D Előzetes szabvány alatti kapcsolt alrészlet megírása B38_ELŐ_SZA_ALR_FEL CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Minőségi osztály határa B39_MIN_OSZT SZAGGAT_9 42 Modelltér Be Ki Igen Nem Nem 2D Minőségi osztály megírása B40_MIN_OSZT_FEL CONTINUOUS 42 Modelltér Be Ki Igen Nem Nem 2D Előzetes minőségi osztály határa B41_ELŐ_MIN_OSZT SZAGGAT_ Modelltér Be Ki Igen Nem Nem 2D Előzetes minőségi osztály megírása B42_ELŐ_MIN_OSZT_FEL CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Szabvány alatti minőségi osztály határa B43_SZA_MIN_OSZT SZAGGAT_9 5 Modelltér Be Ki Igen Nem Nem 2D Szabvány alatti minőségi osztály megírása B44_SZA_MIN_OSZT_FEL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Előzetes szabvány alatti minőségi osztály határa B45_EL_SZA_MINO SZAGGAT_ Modelltér Be Ki Igen Nem Nem

22 Kataszteri térkép jelmagyarázata 22./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Előzetes szabvány alatti minőségi osztály megírása B46_EL_SZA_MINO_FEL CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Kapcsolójel B47_KAPCS_JEL CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Közterület (út, utca, tér, stb.) neve részletes vagy átnézeti helyszínrajzon B48_UTCANÉV v. B48_UTCANÉV_ÁTN CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Dűlőnév, földrajzi név B49_DŰLŐNÉV CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Lakóépület vonala C01_LAKÓÉPÜLET CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Lakóépület vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C02_LAKÓÉPÜLET_NL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Gazdasági és melléképület vonala (12 m2-nél nagyobb) C03_GAZD_ÉPÜLET CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Gazdasági és melléképület vonala (12 m2nél nagyobb) (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C04_GAZD_ÉPÜLET_NL CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Gazdasági és melléképület (12 m2-nél nagyobb) jelkulcsa, megírása C05_GAZD_ÉPÜLET_JK_FEL CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Középület, közintézmény vonala C06_KÖZÉPÜLET CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Középület, közintézmény vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C07_KÖZÉPÜLET_NL CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Középület, közintézmény megírása C08_KÖZÉPÜLET_FEL CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Templom, kápolna, mauzóleum, imaház vonala C09_TEMPLOM CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Templom, kápolna, mauzóleum, imaház vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C10_TEMPLOM_NL CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Templom, kápolna, mauzóleum, imaház jelkulcsa, megírása C11_TEMPLOM_JK_FEL CONTINUOUS 1 Modelltér Be Ki Igen Nem Nem 2D Üzemi épület, építmény vonala C12_ÜZEMI_ÉPÜLET CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Üzemi épület, építmény vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C13_ÜZEMI_ÉPÜLET_NL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Üzemi épület, építmény jelkulcsa, megírása C14_ÜZEMI_ÉPÜLET_JK_FEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Üdülőépület vonala C15_ÜDÜLŐÉPÜLET CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Üdülőépület vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C16_ÜDÜLŐÉPÜLET_NL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Vegyes funkciójú épület vonala C17_VEGYES_ÉP CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Vegyes funkciójú épület vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C18_VEGYES_ÉP_NL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Vegyes funkciójú épület megírása C19_VEGYES_ÉP_FEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Rendezetlen funkciójú épület vonala C20_REND.LEN_ÉP CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Rendezetlen funkciójú épület vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C21_REND.LEN_ÉP_NL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Rendezetlen funkciójú épület megírása C22_REND.LEN_ÉP_FEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem

23 Kataszteri térkép jelmagyarázata 23./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Kémény (épületen és épületen kívül), kilátó, torony (épületen és épületen kívül), szélmalom, harangláb, kőkereszt, képoszlop, szobor, emlékmű vonala C23_TORONY_ÉP CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Kémény (épületen és épületen kívül), kilátó, torony, szélmalom, harangláb, kőkereszt, képoszlop, szobor, emlékmű vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C24_TORONY_ÉP_NL CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Kémény (épületen és épületen kívül), kilátó, torony (épületen és épületen kívül), szélmalom, harangláb, kőkereszt, képoszlop, szobor, emlékmű jelkulcsa, megírása C25_TORONY_ÉP_JK_FEL CONTINUOUS 3 Modelltér Be Ki Igen Nem Nem 2D Házszám, vagy átnézeti térképen kezdő-záró tömbsarki házszám C26_HÁZSZÁM v. C26_HSZ_ÁTN CONTINUOUS 2 Modelltér Be Ki Igen Nem Nem 2D Ábrázolandó műemlékrom vonala C27_ROM SZAGGAT_1 40 Modelltér Be Ki Igen Nem Nem 2D Ábrázolandó műemlékrom vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C28_ROM_NL SZAGGAT_1 40 Modelltér Be Ki Igen Nem Nem 2D Ábrázolandó műemlékrom megírása C29_ROM_FEL CONTINUOUS 40 Modelltér Be Ki Igen Nem Nem 2D Közterületről nyíló pince vonala C30_KT_PINCE CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Épülethez tartozó lépcső, terasz, rámpa, lábazat vonala C31_ÉPÜLET_TART CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Épülethez tartozó lépcső, terasz, rámpa, lábazat vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C32_ÉPÜLET_TART_NL CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Épülettartozék jelkulcs; épülethez tartozó lépcső, terasz, rámpa, lábazat megírása C33_ÉPÜLET_TART_JK_FEL CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Terepszintre levetített külső falsík, tető, föld feletti átjáró, épülethez csatlakozó lefedett terület vonala C34_VETÍTETT_SÍK SZAGGAT_3 6 Modelltér Be Ki Igen Nem Nem 2D Terepszintre levetített külső falsík, tető, föld feletti átjáró, épülethez csatlakozó lefedett terület vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C35_VETÍTETT_SÍK_NL SZAGGAT_3 6 Modelltér Be Ki Igen Nem Nem 2D Közterületi lépcső vonala C36_LÉPCSŐ CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Közterületi lépcső vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C37_LÉPCSŐ_NL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Közterületi lépcső megírása C38_LÉPCSŐ_FEL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Épület tartópillére (ábrázolandó) vonala C39_ÉP_PILLÉR CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Épület tartópillére (ábrázolandó) jelkulcsa C40_ÉP_PILLÉR_JK CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Épületben vezető átjáró, passzázs, árkád vonala C41_PASSZ_ÁRKÁD SZAGGAT_3 7 Modelltér Be Ki Igen Nem Nem 2D Szabadon álló fal, falazott kerítéslábazat vonala földrészlethatáron C42_FAL_KERÍTÉS CONTINUOUS 140 Modelltér Be Ki Igen Nem Nem 2D Szabadon álló fal, falazott kerítéslábazat vonala földrészlethatáron (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C43_FAL_KERÍTÉS_NL CONTINUOUS 140 Modelltér Be Ki Igen Nem Nem 2D Támfal, támfal pillérrel vonala C44_TÁMFAL CONTINUOUS 10 Modelltér Be Ki Igen Nem Nem 2D Támfal, támfal pillérrel vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) C45_TÁMFAL_NL CONTINUOUS 10 Modelltér Be Ki Igen Nem Nem 2D Természetbeni határ, jogi állapottal nem egyező C46_TERM_HATÁR SZAGGAT_10 6 Modelltér Be Ki Igen Nem Nem 2D Szélmotor, temetőn kívüli tömegsír, sír, kripta, dögkút vonala C47_EGYEBEK CONTINUOUS 24 Modelltér Be Ki Igen Nem Nem 2D Szélmotor, temetőn kívüli tömegsír, sír, kripta, dögkút jelkulcsa, megírása C48_EGYEBEK_JK_FEL CONTINUOUS 24 Modelltér Be Ki Igen Nem Nem

24 Kataszteri térkép jelmagyarázata 24./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Burkolat széle (út, járda, stb.) belterületen D01_BURKOLAT CONTINUOUS 70 Modelltér Be Ki Igen Nem Nem 2D Burkolat széle (út, járda, stb.) belterületen (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D02_BURKOLAT_NL CONTINUOUS 70 Modelltér Be Ki Igen Nem Nem 2D Burkolat (út, járda, stb.) megírása belterületen D03_BURKOLAT_FEL CONTINUOUS 70 Modelltér Be Ki Igen Nem Nem 2D I. rendű út burkolat széle D04_AUTÓÚT_SZÉLE CONTINUOUS 130 Modelltér Be Ki Igen Nem Nem 2D I. rendű út burkolat széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D05_AUTÓÚT_SZÉLE_NL CONTINUOUS 130 Modelltér Be Ki Igen Nem Nem 2D I. rendű út száma, megírása D06_AUTÓÚT_SZÉLE_JK_FEL CONTINUOUS 130 Modelltér Be Ki Igen Nem Nem 2D I. rendű út: padka, árok, töltéskorona széle D07_AUTÓÚT_PADKA SZAGGAT_1 20 Modelltér Be Ki Igen Nem Nem 2D I. rendű út: padka, árok, töltéskorona széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D08_AUTÓÚT_PADKA_NL SZAGGAT_1 20 Modelltér Be Ki Igen Nem Nem 2D I. rendű út: padka, árok, töltéskorona megírása; kilométerkő, kilométertábla, segélykérő telefon D09_AUTÓÚT_PADKA_JK_FEL CONTINUOUS 20 Modelltér Be Ki Igen Nem Nem 2D II. rendű út burkolat széle D10_MŰÚT_SZÉLE CONTINUOUS 212 Modelltér Be Ki Igen Nem Nem 2D II. rendű út burkolat széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D11_MŰÚT_SZÉLE_NL CONTINUOUS 212 Modelltér Be Ki Igen Nem Nem 2D II. rendű út száma, megírása D12_MŰÚT_SZÉLE_JK_FEL CONTINUOUS 212 Modelltér Be Ki Igen Nem Nem 2D II. rendű út: padka, árok, töltéskorona széle D13_MŰÚT_PADKA SZAGGAT_1 50 Modelltér Be Ki Igen Nem Nem 2D II. rendű út: padka, árok, töltéskorona széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D14_MŰÚT_PADKA_NL SZAGGAT_1 50 Modelltér Be Ki Igen Nem Nem 2D II. rendű út: padka, árok, töltéskorona megírása; kilométerkő, kilométertábla, segélykérő telefon D15_MŰÚT_PADKA_JK_FEL CONTINUOUS 50 Modelltér Be Ki Igen Nem Nem 2D Mellékút burkolat széle D16_MELLÉKÚT CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Mellékút burkolat széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D17_MELLÉKÚT_NL CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Mellékút megírása; kilométerkő, kilométertábla D18_MELLÉKÚT_JK_FEL CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Egyéb közlekedési út (kerékpárút) széle D19_EGYÉB_ÚT CONTINUOUS 150 Modelltér Be Ki Igen Nem Nem 2D Egyéb közlekedési út (kerékpárút) széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D20_EGYÉB_ÚT_NL CONTINUOUS 150 Modelltér Be Ki Igen Nem Nem 2D Egyéb közlekedési út (kerékpárút) megírása D21_EGYÉB_ÚT_FEL CONTINUOUS 150 Modelltér Be Ki Igen Nem Nem 2D Talajút, dűlőút (nem alrészlet) széle D22_DŰLŐÚT SZAGGAT_1 30 Modelltér Be Ki Igen Nem Nem 2D Talajút, dűlőút (nem alrészlet) széle (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D23_DŰLŐÚT_NL SZAGGAT_1 30 Modelltér Be Ki Igen Nem Nem 2D Talajút, dűlőút (nem alrészlet) megírása D24_DŰLŐÚT_FEL CONTINUOUS 30 Modelltér Be Ki Igen Nem Nem 2D Vasút, villamosított vasút tengelyvonala D25_VASÚT CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Vasút, villamosított vasút megírása; hektométerkő, hektométertábla D27_VASÚT_JK_FEL CONTINUOUS 142 Modelltér Be Ki Igen Nem Nem

25 Kataszteri térkép jelmagyarázata 25./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Közúti villamos, HÉV tengelyvonala D28_VILLAMOS_HÉV CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Közúti villamos, HÉV megírása; hektométerkő, hektométertábla D30_VILLAMOS_HÉV_JK_FEL CONTINUOUS 72 Modelltér Be Ki Igen Nem Nem 2D Ipari, erdei, kisnyomtávú vasút tengelyvonala D31_IPARI_VASÚT CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Ipari, erdei, kisnyomtávú vasút megírása; hektométerkő, hektométertábla D33_IPARI_VASÚT_JK_FEL CONTINUOUS 22 Modelltér Be Ki Igen Nem Nem 2D Sikló, fogaskerekű tengelyvonala D34_EGYÉB_VASÚT CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Sikló, fogaskerekű megírása; hektométerkő, hektométertábla D36_EGYÉB_VASÚT_JK_FEL CONTINUOUS 204 Modelltér Be Ki Igen Nem Nem 2D Híd vonala D37_HÍD CONTINUOUS 44 Modelltér Be Ki Igen Nem Nem 2D Híd vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D38_HÍD_NL CONTINUOUS 44 Modelltér Be Ki Igen Nem Nem 2D Híd megírása D39_HÍD_FEL CONTINUOUS 44 Modelltér Be Ki Igen Nem Nem 2D Felüljáró (gyalogos, közúti) vonala D40_FELÜLJÁRÓ SZAGGAT_3 46 Modelltér Be Ki Igen Nem Nem 2D Felüljáró (gyalogos, közúti) vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D41_FELÜLJÁRÓ_NL SZAGGAT_3 46 Modelltér Be Ki Igen Nem Nem 2D Felüljáró (gyalogos, közúti) megírása D42_FELÜLJÁRÓ_FEL CONTINUOUS 46 Modelltér Be Ki Igen Nem Nem 2D Alagút (torkolat) vonala D43_ALAGÚT CONTINUOUS 254 Modelltér Be Ki Igen Nem Nem 2D Alagút (torkolat) vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D44_ALAGÚT_NL CONTINUOUS 254 Modelltér Be Ki Igen Nem Nem 2D Alagút megírása D45_ALAGÚT_FEL CONTINUOUS 254 Modelltér Be Ki Igen Nem Nem 2D Üzemanyagtöltő állomás üzemi terület határa D46_ÜA_KÚT SZAGGAT_7 136 Modelltér Be Ki Igen Nem Nem 2D Üzemanyagtöltő állomás jelkulcsa, felirata D47_ÜA_KÚT_JK_FEL CONTINUOUS 136 Modelltér Be Ki Igen Nem Nem 2D Árok (nem alrészlet) széle belterületen D48_ÁROK_BT SZAGGAT_1 4 Modelltér Be Ki Igen Nem Nem 2D Árok (nem alrészlet) széle belterületen (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D49_ÁROK_BT_NL SZAGGAT_1 4 Modelltér Be Ki Igen Nem Nem 2D Árok (nem alrészlet) megírása belterületen D50_ÁROK_BT_FEL CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Árok (nem alrészlet) széle külterületen D51_ÁROK_KT SZAGGAT_1 4 Modelltér Be Ki Igen Nem Nem 2D Árok (nem alrészlet) széle külterületen (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D52_ÁROK_KT_NL SZAGGAT_1 4 Modelltér Be Ki Igen Nem Nem 2D Árok (nem alrészlet) megírása külterületen D53_ÁROK_KT_FEL CONTINUOUS 4 Modelltér Be Ki Igen Nem Nem 2D Áteresz vonala D54_ÁTERESZ SZAGGAT_1 7 Modelltér Be Ki Igen Nem Nem 2D Áteresz jelkulcsa D55_ÁTERESZ_JK CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Nagyfeszültségű elektromos vezeték E01_ELEKT_TÁVVEZ CONTINUOUS 200 Modelltér Be Ki Igen Nem Nem

26 Kataszteri térkép jelmagyarázata 26./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Nagyfeszültségű elektromos vezeték jelkulcsa, felirata E02_ELEKT_TÁVVEZ_JK CONTINUOUS 200 Modelltér Be Ki Igen Nem Nem 2D Drótkötélpálya vonala E03_DRÓTKÖTÉL SZAGGAT_10 51 Modelltér Be Ki Igen Nem Nem 2D Drótkötélpálya jelkulcsa, felirata E05_DRÓTKÖTÉL_JK_FEL CONTINUOUS 51 Modelltér Be Ki Igen Nem Nem 2D Egyéb függőpálya vonala E06_EGYÉB_FÜGGŐP SZAGGAT_ Modelltér Be Ki Igen Nem Nem 2D Egyéb függőpálya jelkulcsa, felirata E08_EGYÉB_FÜGGŐP_JK_FEL CONTINUOUS 120 Modelltér Be Ki Igen Nem Nem 2D Távhő, melegvíz vezeték E09_TÁVHŐ CONTINUOUS 162 Modelltér Be Ki Igen Nem Nem 2D Távhő, melegvíz vezeték jelkulcsa, felirata E10_TÁVHŐ_JK_FEL CONTINUOUS 162 Modelltér Be Ki Igen Nem Nem 2D Olajvezeték (felszíni) E11_OLAJ_FELSZÍN CONTINUOUS 202 Modelltér Be Ki Igen Nem Nem 2D Olajvezeték (felszíni) megírása; tartóbak, olajtermelő kút, olajtartály E12_OLAJ_FELSZÍN_JK_FEL CONTINUOUS 202 Modelltér Be Ki Igen Nem Nem 2D Gázvezeték (felszíni) E13_GÁZ_FELSZÍNI CONTINUOUS 44 Modelltér Be Ki Igen Nem Nem 2D Gázvezeték (felszíni) megírása; tartóbak, gáztermelő kút, gáztartály E14_GÁZ_FELSZÍNI_JK_FEL CONTINUOUS 44 Modelltér Be Ki Igen Nem Nem 2D Egyéb felszíni és felszín feletti távvezeték E15_EGYÉB_FELSZ CONTINUOUS 154 Modelltér Be Ki Igen Nem Nem 2D Egyéb felszíni és felszín feletti távvezeték megírása; egyéb tartály E16_EGYÉB_FELSZ_JK_FEL CONTINUOUS 154 Modelltér Be Ki Igen Nem Nem 2D Olajvezeték (felszín alatti) E17_OLAJ_F_ALATT OLAJ_FÖLD_ALATT 214 Modelltér Be Ki Igen Nem Nem 2D Olajvezeték (felszín alatti) megírása; irányjelző, szaglócső E18_OLAJ_F_ALATT_JK_FEL CONTINUOUS 214 Modelltér Be Ki Igen Nem Nem 2D Gázvezeték (felszín alatti) E19_GÁZ_F_ALATTI GÁZ_FÖLD_ALATT 44 Modelltér Be Ki Igen Nem Nem 2D Gázvezeték (felszín alatti) megírása; irányjelző, szaglócső E20_GÁZ_F_ALATTI_JK_FEL CONTINUOUS 44 Modelltér Be Ki Igen Nem Nem 2D Vízvezeték E21_VÍZVEZETÉK VÍZ_VEZ 134 Modelltér Be Ki Igen Nem Nem 2D Vízvezeték megírása; irányjelző E22_VÍZVEZETÉK_JK_FEL CONTINUOUS 134 Modelltér Be Ki Igen Nem Nem 2D Egyéb felszín alatti vezeték E23_EGYÉB_F_ALA SZAGGAT_8 124 Modelltér Be Ki Igen Nem Nem 2D Egyéb felszín alatti vezeték megírása; irányjelző, szaglócső E24_EGYÉB_F_ALA_JK_FEL CONTINUOUS 124 Modelltér Be Ki Igen Nem Nem 2D Védtöltés koronavonala, töltésláb, földmunkával létesített egyéb tereptárgy vonala F01_TÖLTÉS SZAGGAT_1 6 Modelltér Be Ki Igen Nem Nem 2D Védtöltés koronavonala, töltésláb, földmunkával létesített egyéb tereptárgy vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) F02_TÖLTÉS_NL SZAGGAT_1 6 Modelltér Be Ki Igen Nem Nem 2D Védtöltés koronavonala, töltésláb, földmunkával létesített egyéb tereptárgy megírása F03_TÖLTÉS_FEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Folyó, tó, csatorna stb. meder (part-) vonala F04_MEDERVONAL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Folyó, tó, csatorna stb. meder (part-) vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) F05_MEDERVONAL_NL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem

27 Kataszteri térkép jelmagyarázata 27./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D Folyó, tó, csatorna stb. megírása; vízmérce, kilométerkő, kilométertábla F06_MEDERVONAL_JK_FEL CONTINUOUS 5 Modelltér Be Ki Igen Nem Nem 2D Zsilip, móló, partvédmű, sarkantyú, medence, duzzasztógát vonala F07_MŰTÁRGY_VÍZ CONTINUOUS 74 Modelltér Be Ki Igen Nem Nem 2D Zsilip, móló, partvédmű, sarkantyú, medence, duzzasztógát vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) F08_MŰTÁRGY_VÍZ_NL CONTINUOUS 74 Modelltér Be Ki Igen Nem Nem 2D Zsilip, móló, partvédmű, sarkantyú, medence, duzzasztógát megírása, kilométerkő, kilométertábla F09_MŰTÁRGY_VÍZ_JK_FEL CONTINUOUS 74 Modelltér Be Ki Igen Nem Nem 2D Víztorony, hidroglóbusz vonala F10_VÍZTORONY CONTINUOUS 133 Modelltér Be Ki Igen Nem Nem 2D Víztorony, hidroglóbusz vonala (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) F11_VÍZTORONY_NL CONTINUOUS 133 Modelltér Be Ki Igen Nem Nem 2D Víztorony, hidroglóbusz jelkulcsa, megírása F12_VÍZTORONY_JK_FEL CONTINUOUS 133 Modelltér Be Ki Igen Nem Nem 2D Forrás, kút, szökőkút, tűzcsap, stb. F13_KÚT CONTINUOUS 11 Modelltér Be Ki Igen Nem Nem 2D Természetvédelmi terület határvonala, védett fasor vonala H01_TERMÉSZETVÉD SZAGGAT_7 6 Modelltér Be Ki Igen Nem Nem 2D Természetvédelmi terület, védett fasor megírása; egyedül álló fa (természetvédelmi emlék, határdombon lévő fa, képes fa, stb.) H02_TERMÉSZETVÉD_JK_FEL CONTINUOUS 6 Modelltér Be Ki Igen Nem Nem 2D Bányaterület, geológiai feltárás területe határvonala H03_BÁNYATER SZAGGAT_7 42 Modelltér Be Ki Igen Nem Nem 2D Bányaterület, geológiai feltárás megírása; akna, tárna H04_BÁNYATER_JK_FEL CONTINUOUS 42 Modelltér Be Ki Igen Nem Nem 2D Vízművek, források, fürdők védőterülete határvonala H05_VÍZ_VÉDŐTER SZAGGAT_7 8 Modelltér Be Ki Igen Nem Nem 2D Vízművek, források, fürdők védőterülete megírása H06_VÍZ_VÉDŐTER_FEL CONTINUOUS 8 Modelltér Be Ki Igen Nem Nem 2D Távvezeték biztonsági övezete határvonala H07_BIZT_ÖV SZAGGAT_7 72 Modelltér Be Ki Nem Nem Igen 2D Távvezeték biztonsági övezete megírása H08_BIZT_ÖV_FEL CONTINUOUS 72 Modelltér Be Ki Nem Nem Igen 2D Szolgalmi, kezelői, használati jog, stb. határvonala H09_SZOLG_JOG_H SZAGGAT_9 2 Modelltér Be Ki Nem Nem Igen 2D Záradékolás iktatószáma J01_ZÁRADÉK_ISZ CONTINUOUS 1 Modelltér Be Ki Nem Nem Igen 2D Teljes helyrajzi szám a területszámításhoz J02_TELJES_HRSZ CONTINUOUS 4 Modelltér Be Ki Nem Nem Igen 2D 1:500 méretarányú EOTR alaptérkép keretvonala J09_500_MA CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:500 méretarányú EOTR alaptérkép szelvényszáma J10_500_MA_FEL CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:1000 méretarányú EOTR alaptérkép keretvonala J03_1000_MA CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:1000 méretarányú EOTR alaptérkép szelvényszáma J04_1000_MA_FEL CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:2000 méretarányú EOTR alaptérkép keretvonala J05_2000_MA CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:2000 méretarányú EOTR alaptérkép szelvényszáma J06_2000_MA_FEL CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:4000 méretarányú EOTR alaptérkép keretvonala J07_4000_MA CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen

28 Kataszteri térkép jelmagyarázata 28./28 tábla Megnevezés Réteg neve Vonal típus Vonal vastagság Szín Felhasználás Láthatóság Lezárás Nyomtatható Fagyasztott Nézetablakban fagy. 2D 1:4000 méretarányú EOTR alaptérkép szelvényszáma J08_4000_MA_FEL CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:10000 méretarányú EOTR alaptérkép keretvonala J09_10000_MA CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D 1:10000 méretarányú EOTR alaptérkép szelvényszáma J10_10000_MA_FEL CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D EOV ŐRKERESZT KOORDINÁTÁKKAL J11_EOV_ÖRK_KOORD CONTINUOUS 7 Modelltér Be Ki Igen Nem Nem 2D Nyilvántartási térkép méretarányának megfelelően ábrázolt jelkulcsok, feliratok a kisajátítási helyszínrajzhoz L01_FHMA_JK_FEL CONTINUOUS 7 Modelltér Be Ki Nem Nem Igen 2D Vasút, villamosított vasút (tengelyvonal) (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D26_VASÚT_NL CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Közúti villamos, HÉV (tengelyvonal) (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D29_VILLAMOS_HÉV_NL CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Ipari, erdei, kisnyomtávú vasút (tengelyvonal) (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D32_IPARI_VASÚT_NL CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Sikló, fogaskerekű (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) D35_EGYÉB_VASÚT_NL CONTINUOUS Modelltér Be Ki Igen Nem Nem 2D Drótkötélpálya (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) E04_DRÓTKÖTÉL_NL SZAGGAT_10 51 Modelltér Be Ki Igen Nem Nem 2D Egyéb függőpálya (helyszínrajzon (terepi felméréssel egyeztetve) nem látszik) E07_EGYÉB_FÜGGŐP_NL SZAGGAT_ Modelltér Be Ki Igen Nem Nem

29 Közműalaptérképi kiegészítő jelkulcs 1./6 tábla 2201_11_DU_01_B_2014_M-02 Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:X Részletpontok Részletpont (mért) PONTSZÁM MAGASSÁG MÉRT_PONT A02_RÉSZLETPONT 7 N I Felmérési alappont (karó) PONTSZÁM_V KARÓ A01_ALAPPONT 7 N I Felmérési alappont (csap, hilti, szeg) PONTSZÁM_V SZEG A01_ALAPPONT 7 N I Állandósított földrészlethatárpontok Kővel áll. földrészlethatárok I. r. határpontja JKDATA29 A01_ALAPPONT 7 N I Egyéb módon áll. frsz. határok I. r. határpontja JKDATA30 A01_ALAPPONT 7 N I Határdomb (mért) JKDATA32 A01_ALAPPONT 7 N I Kővel állandósított határdomb (mért) JKDATA33 A01_ALAPPONT 7 N I Faoszloppal állandósított határdomb (mért) JKDATA34 A01_ALAPPONT 7 N I Államhatár kő (mért) PONTSZÁM JKDATA35 A01_ALAPPONT 7 N I Épületek, építmények, tereptárgyak Oszlopok és tartozékaik Műanyag oszlop MŰANYAGOSZLOP E04_KÖZMŰ_ALAP_JK 7 I I Fémoszlop (átmérő 10 cm alatt) FÉMOSZLOP_10_ALATT E04_KÖZMŰ_ALAP_JK 7 I I Fémoszlop (átmérő 10 cm fölött) FÉMOSZLOP_10_FÖLÖTT E04_KÖZMŰ_ALAP_JK 7 I I Faoszlop FAOSZLOP E04_KÖZMŰ_ALAP_JK 7 I I Faoszlop egy betongyámmal FAOSZLOP_GYÁM E04_KÖZMŰ_ALAP_JK 7 I I Faoszlop két betongyámmal FAOSZLOP_2GYÁM E04_KÖZMŰ_ALAP_JK 7 I I Oszlop kitámasztás KITÁMASZTÁS E04_KÖZMŰ_ALAP_JK 7 I I Oszlop kitámasztás (gyám hátul) KITÁMASZTÁS_GYÁM_HÁTUL E04_KÖZMŰ_ALAP_JK 7 I I Oszlop kitámasztás (gyám balra) KITÁMASZTÁS_GYÁM_BALRA E04_KÖZMŰ_ALAP_JK 7 I I Oszlop kitámasztás (gyám jobbra) KITÁMASZTÁS_GYÁM_JOBBRA E04_KÖZMŰ_ALAP_JK 7 I I Oszlop kihorgonyzás KIHORGONYZÁS E04_KÖZMŰ_ALAP_JK 7 I I Betonoszlop (egyes) BETONOSZLOP E04_KÖZMŰ_ALAP_JK 7 I I Betonoszlop (kettős) BETONOSZLOP_2 E04_KÖZMŰ_ALAP_JK 7 I I

30 Közműalaptérképi kiegészítő jelkulcs 2./6 tábla 2201_11_DU_01_B_2014_M-02 Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:X Vastraverz VASTRAVERZ E04_KÖZMŰ_ALAP_JK 7 I I Lámpa általában LÁMPA E04_KÖZMŰ_ALAP_JK 7 I I Ostornyeles világítótest (egyes) LÁMPA_OSTORNYELES E04_KÖZMŰ_ALAP_JK 7 I I Ostornyeles világítótest (kettős) LÁMPA_OSTORNYELES_2 E04_KÖZMŰ_ALAP_JK 7 I I Higanygőz lámpa LÁMPA_HIGANYGŐZ E04_KÖZMŰ_ALAP_JK 7 I I Épületek, építmények levetítése SZAGGAT_3 C02_LEVETÍTÉS 50 N Kerítések, támfalak, földművek Rézsű jele RÉZSŰ C13_ÉP_JK_FEL 7 I I Támfal anyagának megírása Felirat C13_ÉP_JK_FEL 7 ARIAL_ÁLLÓ I I Töltés, bevágás megírása Felirat C13_ÉP_JK_FEL 7 ARIAL_DŐLT I I Támfal méretarányban nem kifejezhető TÁMFAL C03_TÁMFAL 138 N Támfal mérethelyesen CONTINUOUS C04_TÁMFAL_MH 138 I Sövény, fonott kerítés SÖVÉNY_KERÍTÉS C05_KERÍTÉS_SÖV 131 N Fakerítés FA_KERÍTÉS C06_KERÍTÉS_FA 132 N Vas-, drótkerítés VAS_KERÍTÉS C07_KERÍTÉS_VAS 133 N Kő-, tégla-, betonkerítés bejárattal KŐ_KERÍTÉS C08_KERÍTÉS_KŐ 134 N Kőlábazat fa felépítménnyel KŐ_FA_KERÍTÉS C09_KERÍTÉS_KŐ_FA 135 N Kőlábazat vas felépítménnyel KŐ_VAS_KERÍTÉS C10_KERÍTÉS_KŐ_VAS 136 N Töltés vonala CONTINUOUS C11_TÖLTÉS 71 I Bevágás vonala CONTINUOUS C12_BEVÁGÁS 111 I SZAGGAT_3 C02_LEVETÍTÉS 50 N Pince PINCE C13_ÉP_JK_FEL 7 I I Hirdetőoszlop HIRDETŐOSZLOP E04_KÖZMŰ_ALAP_JK 7 N I Parkolóóra PARKOLÓÓRA E04_KÖZMŰ_ALAP_JK 7 N I Óra közterületen ÓRA_KÖZTERÜLETEN E04_KÖZMŰ_ALAP_JK 7 N I Beépített pad PAD E04_KÖZMŰ_ALAP_JK 7 I I

31 Közműalaptérképi kiegészítő jelkulcs 3./6 tábla 2201_11_DU_01_B_2014_M-02 Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:X Tűzjelző (szabadon álló) TŰZJELZŐ_MEGNEVEZÉS TŰZJELZŐ_ÖNÁLLÓ E04_KÖZMŰ_ALAP_JK 7 N I Tűzjelző (épületre szerelt) TŰZJELZŐ_MEGNEVEZÉS TŰZJELZŐ_ÉPÜLETEN E04_KÖZMŰ_ALAP_JK 7 I I Zászlórúd ZÁSZLÓRÚD E04_KÖZMŰ_ALAP_JK 7 N I Postaláda POSTALÁDA E04_KÖZMŰ_ALAP_JK 7 I I Égető kemence ÉGETŐ_MEGNEVEZÉS JKDATC25 C13_ÉP_JK_FEL 7 I I Dögkút, siló DÖGKÚT_SILÓ_MEGNEVEZÉS JKDATC26 C13_ÉP_JK_FEL 7 N I Sír, kripta SÍR_MEGNEVEZÉS JKDATC31 C13_ÉP_JK_FEL 7 N I Fúrólyuk, figyelőkút FÚRÓLYUK_MEGNEVEZÉS FÚRÓLYUK E04_KÖZMŰ_ALAP_JK 7 N I Szélzászló SZÉLZÁSZLÓ E04_KÖZMŰ_ALAP_JK 7 I I Hangszóró HANGSZÓRÓ E04_KÖZMŰ_ALAP_JK 7 I I Sziréna SZIRÉNA E04_KÖZMŰ_ALAP_JK 7 I I Csőhíd CSŐHÍD E04_KÖZMŰ_ALAP_JK 7 I I Közműalaptérképi jelkulcsok Felszíni kábelszekrény KÁBELSZEKRÉNY_FELSZÍNI E04_KÖZMŰ_ALAP_JK 7 I I Telefonfülke TELEFON_MEGNEVEZÉS TELEFONFÜLKE E04_KÖZMŰ_ALAP_JK 7 I I Falra szerelt nyilvános telefon TELEFON_MEGNEVEZÉS TELEFON_FALON E04_KÖZMŰ_ALAP_JK 7 I I Nyomóskút NYOMÓSKÚT E04_KÖZMŰ_ALAP_JK 7 N I Ivókút IVÓKÚT E04_KÖZMŰ_ALAP_JK 7 N I Tűzcsap (föld feletti) TŰZCSAP_FÖLD_FELETT E04_KÖZMŰ_ALAP_JK 7 N I Szellőző fémcső SZELLŐZŐ_FÉMCSŐ E04_KÖZMŰ_ALAP_JK 7 I I Szellőző beton-, téglaépítmény (négyzet) SZELLŐZŐ_ÉPÍTMÉNY_N E04_KÖZMŰ_ALAP_JK 7 I I Szellőző beton-, téglaépítmény (kör) SZELLŐZŐ_ÉPÍTMÉNY_K E04_KÖZMŰ_ALAP_JK 7 I I Transzformátor (oszlopon) TRANSZFORMÁTOR E04_KÖZMŰ_ALAP_JK 7 I I Földmunkát tiltó tábla FÖLDMUNKÁT_TILTÓ_TÁBLA E04_KÖZMŰ_ALAP_JK 7 I I Irányjelző tábla JKDATE10 E04_KÖZMŰ_ALAP_JK 7 I I Szaglócső JKDATE11 E04_KÖZMŰ_ALAP_JK 7 I I

32 Közműalaptérképi kiegészítő jelkulcs 4./6 tábla 2201_11_DU_01_B_2014_M-02 Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:X Olajtermelő kút OLAJ_GÁZKÚT_MEGNEVEZÉS JKDATE06 E04_KÖZMŰ_ALAP_JK 7 N I Gáztermelő kút OLAJ_GÁZKÚT_MEGNEVEZÉS JKDATE06 E04_KÖZMŰ_ALAP_JK 7 N I Távközlési jelzőkő KŐ_MEGÍRÁS TÁVKÖZLÉSI_JELZŐKŐ E04_KÖZMŰ_ALAP_JK 7 I I Gáz nyomvonaljelző kő GÁZ_JELZŐKŐ E04_KÖZMŰ_ALAP_JK 7 I I Víz jelzőkő VÍZ_JELZŐKŐ E04_KÖZMŰ_ALAP_JK 7 I I Földelő kút JKDATE04 E04_KÖZMŰ_ALAP_JK 7 N I Locsolócsap (felszíni) LOCSOLÓCSAP E04_KÖZMŰ_ALAP_JK 7 N I Utak Burkolt út D21_KÖZL_JK_FEL 7 I I Útszám III.-IV. rendű (3-4 jegyű) ÚTSZÁM KÖZÚTAZONOSÍTÓ_2 D21_KÖZL_JK_FEL 7 I I Útszám V.-VI. rendű (5-6 jegyű) ÚTSZÁM KÖZÚTAZONOSÍTÓ_3 D21_KÖZL_JK_FEL 7 I I D21_KÖZL_JK_FEL 7 N I D21_KÖZL_JK_FEL 7 N I Közlekedési irány jele TELEPÜLÉS KÖZLEKEDÉSI_IRÁNY D21_KÖZL_JK_FEL 7 I I D21_KÖZL_JK_FEL 7 ARIAL_DŐLT I I Repülőtér fel- és leszálló pálya széle CONTINUOUS D13_REPÜLŐTÉR 4 I Úttengely ÚTTENGELY D12_ÚTTENGELY 6 N Úthoz tartozó árok medervonala SZAGGAT_11 D07_ÁROK_MEDER 23 N Úthoz tartozó árok tengelyvonala SZAGGAT_11 D08_ÁROK_TENGELY 23 N Út tartozékok Vasúti távolságjelző tábla I. VASÚTI_ELŐJELZŐ_TÁBLA E04_KÖZMŰ_ALAP_JK 7 I I Vasúti távolságjelző tábla II. VASÚTI_ELŐJELZŐ_TÁBLA_2 E04_KÖZMŰ_ALAP_JK 7 I I Vasúti távolságjelző tábla III. VASÚTI_ELŐJELZŐ_TÁBLA_3 E04_KÖZMŰ_ALAP_JK 7 I I Sorompó SOROMPÓ E04_KÖZMŰ_ALAP_JK 7 I I Helység eleje tábla TELEPÜLÉS HELYSÉG_ELEJE E04_KÖZMŰ_ALAP_JK 7 I I

33 Közműalaptérképi kiegészítő jelkulcs 5./6 tábla 2201_11_DU_01_B_2014_M-02 Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:X Helység vége tábla TELEPÜLÉS HELYSÉG_VÉGE E04_KÖZMŰ_ALAP_JK 7 I I Buszmegálló tábla BUSZMEGÁLLÓ E04_KÖZMŰ_ALAP_JK 7 I I Villamosmegálló tábla VILLAMOSMEGÁLLÓ E04_KÖZMŰ_ALAP_JK 7 I I Kresztábla KRESZTÁBLA E04_KÖZMŰ_ALAP_JK 7 I I Kresztábla (kétlábú) KRESZTÁBLA_2 E04_KÖZMŰ_ALAP_JK 7 I I Kresztábla (háromlábú) KRESZTÁBLA_3 E04_KÖZMŰ_ALAP_JK 7 I I Kresztábla (négylábú) KRESZTÁBLA_4 E04_KÖZMŰ_ALAP_JK 7 I I Közlekedési jelzőlámpa oszlopon JELZŐLÁMPA_ÁLLÓ D21_KÖZL_JK_FEL 7 I I Közlekedési jelzőlámpa függesztett JELZŐLÁMPA_FÜGGŐ D21_KÖZL_JK_FEL 7 I I Segélykérő telefon SEGÉLYKÉRŐ_MEGNEVEZÉS JKDATD08 D21_KÖZL_JK_FEL 7 N I Adatgyűjtő oszlop ADATGYŰJTŐ E04_KÖZMŰ_ALAP_JK 7 I I Félsorompó FÉLSOROMPÓ E04_KÖZMŰ_ALAP_JK 7 I I Fénysorompó FÉNYSOROMPÓ E04_KÖZMŰ_ALAP_JK 7 I I Belső világítású járdasziget jelzőoszlop VILÁGÍTÓ_JELZŐOSZLOP E04_KÖZMŰ_ALAP_JK 7 I I Vizek Folyásirány jele FOLYÁSIRÁNY F06_VÍZ_JK_FEL 7 I I F06_VÍZ_JK_FEL 7 ARIAL_DŐLT I I F06_VÍZ_JK_FEL 7 ARIAL_ÁLLÓ I I Folyó, patak, csatorna, vízrendezési árok széle CONTINUOUS F01_FOLYÓVÍZ 133 I Tó, víztároló széle CONTINUOUS F02_ÁLLÓVÍZ 133 I Vízügyi műtárgyak (kikötő, zsilip, stb.) vonala CONTINUOUS F03_VÍZ_MŰTÁRGY 150 I Folyó, patak, tó, árok (vizek) tengelyvonala SZAGGAT_11 F05_VÍZ_TENGELY 152 N Növényzet Tűlevelű fa (védett) JKDATC20 N03_NÖV_JK_FEL 7 N I Lomblevelű fa (védett) JKDATC21 N03_NÖV_JK_FEL 7 N I Fa FA E04_KÖZMŰ_ALAP_JK 7 N I

34 Közműalaptérképi kiegészítő jelkulcs 6./6 tábla 2201_11_DU_01_B_2014_M-02 Megnevezés Megjelenés Blokk név Vonal típus Réteg Szín Stílus Forg. Nyomt. Mag./Skálafakt./Vonalvast. 1:500 1:1000 1:2000 1:X Növényzet, fasor megírása Felirat N03_NÖV_JK_FEL 7 ARIAL_DŐLT I I Fasor vonala SZAGGAT_1 N01_FASOR 24 N Növényzethatár SZAGGAT_1 N02_NÖVÉNYZET 91 N Vasutak Vasúti kilométertábla, hektométertábla KM JKDATD09 D26_VASÚT_JK_FEL 7 N I Vasúti váltó VASÚTI_VÁLTÓ E04_KÖZMŰ_ALAP_JK 7 I I Vágányzáró sorompó VÁGÁNYZÁRÓ_SOROMPÓ E04_KÖZMŰ_ALAP_JK 7 I I Vasúti figyelmeztető tábla VASÚTI_TÁBLA E04_KÖZMŰ_ALAP_JK 7 I I Szemafor SZEMAFOR E04_KÖZMŰ_ALAP_JK 7 I I Kötöttpálya (vasút, villamos, stb.) megírása Felirat D26_VASÚT_JK_FEL 7 ARIAL_DŐLT I I Közlekedési műtárgyak Áteresz jele ÁTERESZ D21_KÖZL_JK_FEL 7 I I Közlekedési felületek megnevezése Felirat D21_KÖZL_JK_FEL 7 ARIAL_DŐLT I I Korlát vonala KORLÁT D03_KORLÁT 76 N Zajvédőfal CONTINUOUS D09_ZAJVÉDŐFAL 130 I Híd, felüljáró, jelzőhíd folyamatos vonala CONTINUOUS D14_HÍD_F 8 I Híd, felüljáró, jelzőhíd szaggatott vonala SZAGGAT_9 D15_HÍD_SZ 8 N Alagút, aluljáró folyamatos vonala CONTINUOUS D16_ALAGÚT_F 8 I Alagút, aluljáró szaggatott vonala SZAGGAT_9 D17_ALAGÚT_SZ 8 N Áteresz ábrázolás szerinti folyamatos vonala CONTINUOUS D18_ÁTERESZ_F 8 I Áteresz ábrázolás szerinti szaggatott vonala SZAGGAT_9 D19_ÁTERESZ_SZ 8 N Vízszintes méretezés Balra nyíl BALRANYIL E04_KÖZMŰ_ALAP_JK 7 I I Jobbra nyil JOBBRANYIL E04_KÖZMŰ_ALAP_JK 7 N I Merőleges MERÖLEGES E04_KÖZMŰ_ALAP_JK 7 N I Kihosszabbítás KIHOSSZABITAS E04_KÖZMŰ_ALAP_JK 7 N I

35 2201_11_DU_01_C_2015_M-03 Gáz-szakági jelkulcskészlet Gfk Pontkód Pont szám Magasság

36 Gáz-szakmai rétegkiosztási táblázat 2201_11_DU_C_2015_M-04 Fólia neve Fólia megnevezése Nyom.fok. Vonal típus Vastagság Pontszerű Szöveg stílus Szín Leíró adat GAZ-Gf-AKNA Földgáz, akna Kis 0.2 blokk zöld GAZ-Gf-LEAGAZAS Földgáz, leágazás Kis folyamatos 1 zöld van GAZ-Gf-GERINC Földgáz, gerincvezeték Kis ---- Gf zöld van GAZ-Gf-IDOM Földgáz, idom Kis 0.2 blokk zöld GAZ-Gf-IRANYJELZO Földgáz, irányjelző Kis 0.2 blokk zöld GAZ-Gf-SZERELVENY Földgáz, szerelvény Kis 0.2 blokk zöld van GAZ-Gf-KESZULEK Földgáz, készülékek Kis 0.2 blokk zöld van GAZ-Gf-VEDOCSO Földgáz, védőcső Kis folyamatos 0.2 zöld van GAZ-Gf-TEREPMAG-FELIRAT Földgáz, terepmagasság felirat Kis folyamatos 0.2 Felirat, Arial D, 0.9 zöld GAZ-Gf-CSOTETOMAG-FELIRAT Földgáz, gerinc csőtető magasság Kis folyamatos 0.2 Felirat, Arial D, 0.9 zöld GAZ-Gf-FELMAG-FELIRAT Földgáz, leágazások felállási magassága Kis folyamatos 0.2 Felirat, Arial D, 0.9 zöld van GAZ-Gf-ANY-ATM-FELIRAT Földgáz, anyag, átmérő felirat Kis folyamatos 0.2 Felirat, Arial D, 1.5 zöld szaggatott ( ) 0.2 blokk Felirat, Arial D, 0.9 zöld GAZ-Gf-MERES-G Földgáz, mérési adatok, gerinc (pallérméret) Kis GAZ-Gf-MERES-L Földgáz, mérési adatok, leagazó (pallérméret) Kis szaggatott 0.2 blokk Felirat, Arial D, 0.9 zöld GAZ-Gf-BIZTOV Gázvezeték biztonsági övezete Kis szaggatott 0.2 Felirat, Arial D, 0.9 zöld GAZ-Gf-SZELVENY-G Gázvezeték szelvényezése Kis folyamatos 0.2 Felirat, Arial D, 0.9 zöld GAZ-Gf-SZELVENY-L Gázvezeték szelvényezése Kis folyamatos 0.2 Felirat, Arial D, 0.9 zöld GAZ-Gfk-LEAGAZAS Földgáz, leágazás Közép folyamatos 1 sárga van GAZ-Gfk-GERINC Földgáz, gerincvezeték Közép ---- Gfk sárga van GAZ-Gfk-IDOM Földgáz, idom Közép 0.2 blokk sárga GAZ-Gfk-IRANYJELZO Földgáz, irányjelző Közép 0.2 blokk sárga GAZ-Gfk-SZERELVENY Földgáz, szerelvény Közép 0.2 blokk sárga van GAZ-Gfk-KESZULEK Földgáz, készülékek Közép 0.2 blokk sárga van GAZ-Gfk-VEDOCSO Földgáz, védőcső Közép folyamatos 0.2 sárga van GAZ-Gfk-TEREPMAG-FELIRAT Földgáz, terepmagasság felirat Közép folyamatos 0.2 Felirat, Arial D, 0.9 sárga GAZ-Gfk-CSOTETOMAG-FELIRAT Földgáz, gerinc csőtető magasság Közép folyamatos 0.2 Felirat, Arial D, 0.9 sárga GAZ-Gfk-FELMAG-FELIRAT Földgáz, leágazások felállási magassága Közép folyamatos 0.2 Felirat, Arial D, 0.9 sárga van GAZ-Gfk-ANY-ATM-FELIRAT Földgáz, anyag, átmérő felirat Közép folyamatos 0.2 Felirat, Arial D, 1.5 sárga GAZ-Gfk-MERES-G Földgáz, mérési adatok, gerinc (pallérméret) Közép szaggatott 0.2 blokk Felirat, Arial D, 0.9 sárga GAZ-Gfk-MERES-L Földgáz, mérési adatok, leagazó (pallérméret) Közép szaggatott 0.2 blokk Felirat, Arial D, 0.9 sárga GAZ-Gfk-BIZTOV Gázvezeték biztonsági övezete Közép szaggatott 0.2 Felirat, Arial D, 0.9 sárga GAZ-Gfk-SZELVENY-G Gázvezeték szelvényezése Közép folyamatos 0.2 Felirat, Arial D, 0.9 sárga GAZ-Gfk-SZELVENY-L Gázvezeték szelvényezése Közép folyamatos 0.2 Felirat, Arial D, 0.9 sárga GAZ-Gfnk-LEAGAZAS Földgáz, leágazás Nagyközép folyamatos 1 kék van GAZ-Gfnk-GERINC Földgáz, gerincvezeték Nagyközép ---- Gfnk kék van GAZ-Gfnk-IDOM Földgáz, idom Nagyközép 0.2 blokk kék GAZ-Gfnk-IRANYJELZO Földgáz, irányjelző Nagyközép 0.2 blokk kék GAZ-Gfnk-SZERELVENY Földgáz, szerelvény Nagyközép 0.2 blokk kék van GAZ-Gfnk-KESZULEK Földgáz, készülékek Nagyközép 0.2 blokk kék van GAZ-Gfnk-VEDOCSO Földgáz, védőcső Nagyközép folyamatos 0.2 kék van GAZ-Gfnk-TEREPMAG-FELIRAT Földgáz, terepmagasság felirat Nagyközép folyamatos 0.2 Felirat, Arial D, 0.9 kék GAZ-Gfnk-CSOTETOMAG-FELIRAT Földgáz, gerinc csőtető magasság Nagyközép folyamatos 0.2 Felirat, Arial D, 0.9 kék GAZ-Gfnk-FELMAG-FELIRAT Földgáz, leágazások felállási magassága Nagyközép folyamatos 0.2 Felirat, Arial D, 0.9 kék van GAZ-Gfnk-ANY-ATM-FELIRAT Földgáz, anyag, átmérő felirat Nagyközép folyamatos 0.2 Felirat, Arial D, 1.5 kék GAZ-Gfnk-MERES-G Földgáz, mérési adatok, gerinc (pallérméret) Nagyközép szaggatott 0.2 blokk Felirat, Arial D, 0.9 kék GAZ-Gfnk-MERES-L Földgáz, mérési adatok, leagazó (pallérméret) Nagyközép szaggatott 0.2 blokk Felirat, Arial D, 0.9 kék GAZ-Gfnk-BIZTOV Gázvezeték biztonsági övezete Nagyközép szaggatott 0.2 Felirat, Arial D, 0.9 kék GAZ-Gfnk-SZELVENY-G Gázvezeték szelvényezése Közép folyamatos 0.2 Felirat, Arial D, 0.9 kék GAZ-Gfnk-SZELVENY-L Gázvezeték szelvényezése Közép folyamatos 0.2 Felirat, Arial D, 0.9 kék GAZ-Gfn-LEAGAZAS Földgáz, leágazás Nagy folyamatos 1 piros van GAZ-Gfn-GERINC Földgáz, gerincvezeték Nagy ---- Gfn piros van GAZ-Gfn-IDOM Földgáz, idom Nagy 0.2 blokk piros GAZ-Gfn-IRANYJELZO Földgáz, irányjelző Nagy 0.2 blokk piros GAZ-Gfn-SZERELVENY Földgáz, szerelvény Nagy 0.2 blokk piros van GAZ-Gfn-KESZULEK Földgáz, készülékek Nagy 0.2 blokk piros van GAZ-Gfn-VEDOCSO Földgáz, védőcső Nagy folyamatos 0.2 piros van GAZ-Gfn-TEREPMAG-FELIRAT Földgáz, terepmagasság felirat Nagy folyamatos 0.2 Felirat, Arial D, 0.9 piros GAZ-Gfn-CSOTETOMAG-FELIRAT Földgáz, gerinc csőtető magasság Nagy folyamatos 0.2 Felirat, Arial D, 0.9 piros 1 / 2

37 Gáz-szakmai rétegkiosztási táblázat 2201_11_DU_C_2015_M-04 GAZ-Gfn-FELMAG-FELIRAT Földgáz, leágazások felállási magassága Nagy folyamatos 0.2 Felirat, Arial D, 0.9 piros van GAZ-Gfn-ANY-ATM-FELIRAT Földgáz, anyag, átmérő felirat Nagy folyamatos 0.2 Felirat, Arial D, 1.5 piros GAZ-Gfn-MERES-G Földgáz, mérési adatok, gerinc (pallérméret) Nagy szaggatott 0.2 blokk Felirat, Arial D, 0.9 piros GAZ-Gfn-MERES-L Földgáz, mérési adatok, leagazó (pallérméret) Nagy szaggatott 0.2 bokk Felirat, Arial D, 0.9 piros GAZ-Gfn-BIZTOV Gázvezeték biztonsági övezete Nagy szaggatott 0.2 Felirat, Arial D, 0.9 piros GAZ-Gfn-SZELVENY-G Gázvezeték szelvényezése Közép folyamatos 0.2 Felirat, Arial D, 0.9 piros GAZ-Gfn-SZELVENY-L Gázvezeték szelvényezése Közép folyamatos 0.2 Felirat, Arial D, 0.9 piros GAZ-FELHAGYOTT Felhagyott gázvezeték mind barna GAZ-FHMA_JK_FEL Felhagyott gázvezeték feliratai mind folyamatos 0,2 Felirat, Arial D, 0.9 barna (módosult) GAZ-VEZETÉKNÉV Gázvezeték neve mind folyamatos 0,2 Felirat, Arial D, 1.5 kék GAZ-EGYEBSZIMB Gázszakági egyéb szimbólum mind 0.2 blokk fehér (módosult) GAZ-MERT-ELEKTROMOS Helyszínrajzon feltüntetett mért elektromos vezeték és megírása --- E Felirat, Arial D, 0.9 piros GAZ-MERT-TAVHO Helyszínrajzon feltüntetett mért távhő vezeték és megírása --- H Felirat, Arial D, 0.9 magenta GAZ-MERT-TELEFON Helyszínrajzon feltüntetett mért távközlési vezeték és megírása --- T Felirat, Arial D, 0.9 zöld GAZ-MERT-IVOVIZ Helyszínrajzon feltüntetett mért ivóvíz vezeték és megírása --- V Felirat, Arial D, 0.9 v. kék GAZ-MERT-SZENNYVIZ Helyszínrajzon feltüntetett mért szennyvíz vezeték és megírása --- S Felirat, Arial D, 0.9 barna GAZ-MERT-EGYEB Helyszínrajzon feltüntetett mért más egyéb vezeték és megírása --- M --- 0,2 Felirat, Arial D, 0.9 fehér (módosult) GAZ-NYOMTAT_KERET Nyomtatási térképkeretek a papírtérben 0.2 blokk fehér GAZ-SZAKASZOLAS Szakaszoló elzárók számozása mind folyamatos blokk fehér (módosult) SZAKASZ-ELZ Szakaszoló elzáró jele (új típusú, 2 attribútummal) mind folyamatos blokk fehér (módosult) SZAK-ELZ Szakaszoló elzáró jele (régi típusú) mind folyamatos blokk fehér (módosult) A jelkulcsokat és azok fóliáit a JELKULCSOK_UJ.dwg tartalmazza. A feliratoknál a betüméretek 1:500-as léptékre értendők. A feliratoknál, 0.9-es méret helyett a 0.6-is használható, ha sűrűn vannak a feliratok. Leíró adatok a gázszakági objektumokhoz. (MAP objektum adatok) (módosult) Adat csoport Adattábla neve Adatmező neve Adatmezők leírása (módosult) Felálló magasságok Felmag_gaz Ivteto Ívtető (módosult) Bmag Burokcső tető magasság (módosult) Amag Anyagváltás magassága (módosult) Avmag Acél védőcső magasság (módosult) Gmag Golyócsap magasság (módosult) 2 / 2

38 Kataszteri térkép rétegtulajdonságai 2201_11_DU_01_B_2014_M-05 Objektum Objektum típus Fólia (AutoCAD) Vízszintes alappont (felső -> felmérési) blokk A01_V_ALAPPONT Magassági alappont (fő -> IV.r) blokk A04_M_ALAPPONT Gravimetriai alappont blokk A05_GR_ALAPPONT Államhatár vonal B01_ÁLLAMHATÁR Megyehatár vonal B03_MEGYEHATÁR Településhatár vonal B05_TELEPÜLÉSHAT Fekvéshatár (belterület) vonal B07_FEKVÉSHATÁR_BT Fekvéshatár (zártkert) vonal B09_FEKVÉSHATÁR_ZK Kerülethatár vonal B11_KERÜLETHATÁR Tömbhatár vonal B13_TÖMBHATÁR Földrészlet határ vonal B15_FRL_HATÁR Helyrajzi szám szöveg B22_HRSZ Alrészlet határ vonal B26_ALR_HATÁR Alrészlet betűjel szöveg B30_ALR_JEL Alrészlet művelési ág Szöveg B31_ALR_MŰV_ÁG Minőségi osztály vonal B39_MIN_OSZT Szabvány alatti kapcsolt alrészlet vonal B36_SZA_ALR Szabvány alatti minőségi osztály vonal B43_SZA_MIN_OSZT Előzetes földrészlet vonal vonal B24_ELŐ_FRL_HAT Előzetes helyralyzi szám szöveg B25_ELŐ_HRSZ Előzetes alrészlet vonal vonal B32_VÁLT_ALR Előzetes alrészlet betűjel szöveg B33_VÁLT_ALR_JEL Előzetes szabvány alatti alrészlet vonal B37_ELŐ_SZA_ALR Előzetes szabvány alatti alrészlet művelési ág szöveg B38_ELŐ_SZA_ALR_FEL Előzetes minőségi osztály vonal B41_ELŐ_MIN_OSZT Előzetes szabvány alatti minőségi osztály vonal B45_EL_SZA_MINO Záradékolás iktatószáma szöveg J01_ZÁRADÉKOLÁS_ISZ Természetvédelmi terület, védett fasor vonal H01_TERMÉSZETVÉD Bányaterület, geológiai terület, tárna, akna vonal H03_BÁNYATER Vízművek, források, fürdők védőterülete vonal H05_VÍZ_VÉDŐTER Lakóépület vonal C01_LAKÓÉPÜLET Gazdasági és melléképület vonal C03_GAZD_ÉPÜLET Középület, közintézmény vonal C06_KÖZÉPÜLET Templom, kápolna, mauzóleum, imaház vonal C09_TEMPLOM Üzemi épület, építmény vonal C12_ÜZEMI_ÉPÜLET Házszám szöveg C26_HÁZSZÁM Kezdő-záró tömbsarki házszám átnézeti rajzon szöveg C26_HSZ_ÁTN Épület tartozék (lépcső, terasz, rámpa) vonal C31_ÉPÜLET_TART Terepszintre levetített külső falsík vonal C34_VETITETT_SIK Torony épület (kémény, kilátó, torony,... ) vonal C23_TORONY_ÉP Szabadon álló fal, kerítéslábazat birtokhatáron vonal C45_FAL_KERITÉS Támfal vonal C44_TÁMFAL Töltés koronavonal, töltésláb vonal F01_TÖLTÉS Rom vonal C27_ROM Utcanév szöveg B48_UTCANÉV Utcanév átnézeti térképen szöveg B48_UTCANÉV_ÁTN Lépcső közterületen vonal C38_LÉPCSŐ Burkolat (út, járda) vonal D01_BURKOLAT I. r. utak (autóút) burkolatszéle vonal D05_AUTOÚT_SZÉLE 1/2

39 2201_11_DU_01_B_2014_M-05 I. r. utak (autóút) padka, árok, töltéskor. széle vonal D07_AUTOÚT_PADKA II. r. utak (műút) burkolatszéle vonal D10_MŰÚT_SZÉLE II. r. utak (műút) padka, árok, töltéskorona széle vonal D13_MŰÚT_PADKA Mellékút burkolatszéle vonal D16_MELLÉKÚT Egyéb közlekedési utak (kerékpárút) vonal D19_EGYÉB_UT Vasút vonal D25_VASUT Villamos, HÉV vonal D28_VILLAMOS_HÉV Ipari, erdei vasút vonal D31_IPARI_VASUT Egyéb vasút (sikló, fogaskerekű vasút) vonal D34_EGYÉB_VASUT Híd, közúti alagúttorkolat vonal D37_HID Felüljáró (gyalogos, közúti) vonal D40_FELÜLJÁRO Medervonal vonal F04_MEDERVONAL Víz műtárgy vonal F07_MŰTÁRGY_VIZ Víztorony vonal F10_VIZTORONY Kút (forrás, kút, szökőkút, tűzcsap...) blokk F13_KUT Elektromos távvezeték vonal E01_ELEKT_TÁVVEZ Drótkötélpálya vonal E03_DRÓTKÖTÉL Egyéb függőpálya vonal E06_EGYÉB_FÜGGŐP Távhő, melegvíz vonal E09_TÁVHŐ Olajvezeték (felszíni és felszín feletti) vonal E11_OLAJ_FELSZIN Gázvezeték (felszíni és felszín feletti) vonal E13_GÁZ_FELSZINI Egyéb vezeték (felszíni és felszín feletti) vonal E15_EGYÉB_FELSZ Olajvezeték (felszín alatti) vonal E11_OLAJ_F_ALATT Gázvezeték (felszín alatti) vonal E13_GÁZ_F_ALATT Vízvezeték vonal E21_VIZVEZETÉK Egyéb vezeték (felszín alatti) vonal E23_EGYÉB_F_ALA Távvezetékek biztonsági övezete vonal H07_BIZT_ÖV Üzemanyag töltőállomás vonal D46_ÜA_KUT OGPSH alappont blokk A02_OGPSH_PONT 0. rendű kéregmozgási alappont blokk A03_KÉREG_MOZ Teljes helyrajzi szám területszámításhoz szöveg J02_TELJES HRSZ Kapcsolójel blokk B47_KAPCS_JEL Áteresz vonal D54_ÁTERESZ Kerítés (jogi állapottal nem egyező) vonal C20_TERV_HATÁR Tervezett (nem jelölt) jogi határ vonal C20_TERV_HATÁR Közterületről nyíló pince vonal C30_KT_PINCE Épületek tartópillérei vonal C39_ÉP_ PILLÉR Épületben: átjáró, passzázs, árkád vonal C41_PASSZ ÁRKÁD Dűlőnév, földrajzi név felirat D49_DÜLŐNÉV Üdülőépület vonal C15_ÜDÜLŐÉPÜLET Belterületi árok (nem alrészlet) vonal D48_ÁROK_BT Talajút, dűlőút vonal D22_DÜLŐÚT Árok (nem alrészlet) vonal D51_ÁROK_KT Alagút (torkolat) vonal D43_ALAGÚT Töredék HRSZ a kirajzoláshoz szöveg B23_TÖREDÉK HRSZ Közterületi helyrajzi szám szöveg B22_KÖZTER_HRSZ Vegyes funkciójú épület vonal C17_VEGYES_ÉP Rendezetlen funkciójú épület vonal C20_REND.LEN_ÉP. EOV őrkereszt koordinátákkal blokk J11_EOV_ÖRK_KOORD 1:1000 EOTR szelvények határvonalai vonal J03_1000 MA 1:2000 EOTR szelvények határvonalai vonal J05_2000 MA 1:4000 EOTR szelvények határvonalai vonal J07_4000 MA 1:500 EOTR szelvények határvonalai vonal J01_500 MA 2/2

40 2201_11_DU_01_C_2015_M-07 Jogszabályi mellékletek 5. melléklet a 324/2013. (VIII. 29.) Korm. rendelethez A közművek geodéziai bemérésének és a szakági nyilvántartások digitális átalakításának műszaki előírásai 1. Általános előírások 1.1. Az e-közmű valamennyi térbeli meghatározó adatát vízszintes értelemben Egységes Országos Vetületi Rendszerben (EOV), magassági értelemben balti alapszinthez viszonyított Egységes Országos Magassági Rendszerben (EOMA) kell megadni Megengedett helyzeti középhibák, hibahatárok A síkrajzi részletpontok megengedett helyzeti középhibája (cm) Pontossági kategória I. II. III. IV. R R R R Az R1 (elsőrendű részletpont): ilyen rendűségű részletpontok az e-közmű keretén belül nem kerülnek meghatározásra, csak az állami térképi adatbázisok tartalmazhatják Az R2 (másodrendű részletpontok): a műszaki alaptérképen a közterületi tömbhatárt meghatározó pontok, valamint az épületeknek, építményeknek, műtárgyaknak, a vezetékeknek és szerelvényeiknek, egyéb objektumoknak a megadott hibahatáron belül azonosítható töréspontjai Az R3 (harmadrendű részletpontok): az épületeknek, építményeknek, műtárgyaknak, a vezetékeknek és szerelvényeiknek, egyéb objektumoknak minden további töréspontja Az R4 (negyedrendű részletpontok): azon részletpontok, melyek az előző két rendbe nem sorolhatók (például árkok, töltések, partvonalak a megadott hibahatáron belül azonosítható pontjai) A helyzeti hibahatár a megengedett helyzeti középhiba háromszorosa A IV. pontossági kategóriához középhiba nem rendelhető, az ebbe a kategóriába tartozó adatok tájékoztató jellegűek A magassági részletpontok megengedett helyzeti középhibája (cm) Pontossági kategória I. II. III. IV. M M M Az M1 Elsőrendű részletpontoknak kell tekinteni a létesítményeknek azokat a vízszintes értelemben egyértelműen kijelölhető pontjait, amelyek azonosítási hibája 1 cm-nél kisebb. Ide sorolandók a közmű vezetékek és műtárgyak azon magassági részletpontjai, melyeket a közmű jellegéből adódóan, szintezéssel kell meghatározni (például gravitációs szennyvízvezeték). 1/6

41 2201_11_DU_01_C_2015_M Az M2 Másodrendű részletpontok közé kell sorolni azokat a pontokat, amelyek magassági értelemben centiméter pontossággal azonosíthatók, de vízszintes értelemben szabatosan nem határozhatók meg Az M3 Mindazok a magasságilag meghatározandó részletpontok, amelyek az első két csoportba nem sorolhatók, harmadrendű részletpontoknak tekintendők A helyzeti hibahatár a megengedett helyzeti középhiba háromszorosa Az I. és II. pontossági kategóriába alapvetően a terepi felmérésből származó, abszolút magassággal rendelkező magassági részletpontok tartoznak A III. pontossági kategóriába tartoznak a relatív magassági (mélységi) adatok A IV. pontossági kategóriához középhiba nem rendelhető, az ebbe a kategóriába tartozó adatok tájékoztató jellegűek. 2. Újonnan létesült közművek geodéziai bemérésének előírásai 2.1. A vezetékek, szerelvények és műtárgyak természetben azonosítható pontjait az pont I. R2, R3 tűrési osztályhoz tartozó helyzeti középhibával kell EOV rendszerben meghatározni A beméréseket korszerű geodéziai mérési technológiával kell végezni (elektronikus mérőállomással, GNSS helymeghatározással). Ortogonális bemérés és ábrázolás csak akkor fogadható el, ha a mérési alapvonal az ingatlan-nyilvántartási célú földmérési és térképészeti tevékenység részletes szabályairól szóló miniszteri rendelet szerinti, legalább R2 részletpont pontosságának megfelelően meghatározott vagy ellenőrzött tömbkontúrra vagy részletpontokra vonatkozik. A magassági meghatározást ez esetben is el kell végezni az pontban meghatározott középhibával A térszín alatti közművezetékek mérésekor a műszaki és térbeli elhelyezkedésére vonatkozó adatokat úgy kell meghatározni 3D-ben, hogy a felmérés adataiból a térbeli nyomvonalat a helyszínen bármikor rekonstruálni lehessen, egyidejűleg mérni kell a közterületi tömbhatár természetbeni állapotát is A terepi attribútum adatok gyűjtésekor a 2. és 3. mellékletben meghatározott adatokat kell gyűjteni. A terepen egyértelműen nem meghatározható attribútum adatokat a közmű szolgáltató adatközlése alapján kell előállítani Gravitációs szennyvízvezeték esetében a magassági meghatározás szintezéssel történik (3D megvalósulás) és a meghatározására az pont I. M1 helyzeti középhiba vonatkozik. Más közművek esetében a magassági meghatározás az pont II. M2, M3 előírásait kell betartani Közmű megvalósulási dokumentáció tartalma: 1. geodéziai dokumentációk 2. mérési jegyzet, jegyzőkönyv (analóg vagy digitális formában) A) B) C) építtető e-közmű adatszolgáltató tervtára - 1 pld. 3. bemérési nyilatkozat (papír) 1 pld. 1 pld. 4. bemérési jegyzőkönyv (analóg) 1 pld. 1 pld. 5. bemérési jegyzőkönyv (digitális) 1 pld. 1 pld. 6. vektoros digitális állomány (EOV) 1 pld. 1 pld. 7. műszaki leírás 1 pld. 1pld Digitális dokumentációnak tekinthető az analóg dokumentáció nem módosítható szabványos fájlformátumba mentett másolata. 3. Meglévő digitális közműadatok átalakítása az e-közmű részére történő adatszolgáltatáshoz 3.1. A digitális átalakítás kötelező minimális tartalmi követelményeit a 2. és 3. melléklet tartalmazza szakáganként meghatározva Az átalakítás során biztosítani kell az e-közmű adatcsere séma szerinti dokumentálást is. 2/6

42 2201_11_DU_01_C_2015_M A szakági üzemeltető bevonásával kell tisztázni az eredetre vonatkozó adatokat. Ha az eredetre nincs megbízható információ, a vezetékek geometriai helyzetét csak az 1.2. pont III. és IV. pontossági kategóriával lehet jellemezni. 4. Analóg adathordozón lévő szakági dokumentumok digitális átalakítása az e-közmű részére történő adatszolgáltatáshoz 4.1. A digitális átalakítás tartalmi követelményeit a 2. és 3. melléklet tartalmazza szakáganként meghatározva A digitális átalakítást a közművezetékek meghatározó és leíró adatait tartalmazó analóg alapanyag felhasználásával kell elvégezni A digitális átalakítás megkezdése előtt a rendelkezésre álló alapanyagok vizsgálatát el kell végezni. A vizsgálat során meg kell határozni az analóg alapanyagok megbízhatóságát geometriai és tartalmi szempontból, valamint a rendelkezésre álló számszerű adatok bedolgozhatóságát. A vizsgálat eredményét, a digitális átalakítás megvalósításának technológiáját feldolgozási naplóban kell rögzíteni A digitális átalakítást a rendelkezésre álló számszerű adatok bedolgozásával, mérési adatok hiányában digitalizálással kell végrehajtani. A számszerű adatok alapján történő szerkesztés során keletkező ellentmondások (például hiányzó vagy hibás méret) feloldására terepi kiegészítő mérést kell végezni. A digitális átalakítás technológiájának biztosítania kell, hogy jelen rendeletben meghatározott pontossági előírások teljesüljenek a vezetékek geometriai megbízhatóságára vonatkozóan Az analóg alapanyag szkennelésére és EOV rendszerbe történő transzformálására vonatkozó szabályokat a feldolgozási naplóban rögzíteni kell A digitális átalakítás során rögzíteni kell a geometriai helyzet pontosságára vonatkozó attribútum adatokat, melyeket a közmű helyzetére vonatkozó adat eredete határoz meg: a) számszerű adatok bedolgozásával, nyíltárkos felmérésből származó, valamint a szakági helyszínrajzokon szereplő mérési adatok felhasználásával történő digitális átszerkesztés (II. pontossági kategória), b) közművezeték geometriai adatainak digitalizálása (III. pontossági kategória), c) szakági helyszínrajzokon bizonytalan jelzéssel ellátott vezeték geometriai adatainak digitalizálása (IV. pontossági kategória) A digitális átalakítás során fel kell tüntetni a vezetékek jellemző pontjaira vonatkozó, tereptárgyakhoz megadott eredeti méreteket, ha azok az eredeti dokumentumon rendelkezésre állnak A térszín alatti közművezetékek esetében a rendelkezésre álló magassági (mélységi) adatokat attribútum adatként kell megjeleníteni, legalább relatív magasság (fektetési mélység) meghatározásával A digitális átalakítás eredményeként létre kell hozni az adott szakág fedvényét, amely adatbázisba rendezve tartalmazza a vezetékek geometriai és leíró adatait EOV vetületi rendszerben. Az adatbázisra jellemző metaadatokat rögzíteni kell A digitális átalakítást célszerű településenkénti adatbázisokba rendezni. Ha a közműszolgáltató ettől eltérve a teljes ellátási területére kéri az adott szakági tartalom digitális átalakítását, biztosítani kell a településenkénti leválogatás lehetőségét az adott település közigazgatási határának alapján A digitális átalakítás végrehajtásának minőségellenőrzését, annak megállapításait, valamint az elkészült adatbázis végleges minősítését a feldolgozási naplóban rögzíteni kell. 5. Nyilvántartásban nem szereplő meglévő közművezeték bemérése 5.1. A földfelszínen és föld felett lévő vezetékek és műtárgyaik természetben azonosítható pontjait az pont I. R2, R3 tűrési osztályhoz tartozó helyzeti középhibával kell EOV rendszerben meghatározni A meglévő vezetékek, szerelvényeik és műtárgyaik felmérésekor a 2. pont vonatkozó előírásait értelemszerűen alkalmazni kell A földfelszín alatti közművezetékek utólagos bemérése műszeres kutatással lehetséges, függően a közművezetékek anyagától és az adott szakágban elterjedt technológiától. 3/6

43 2201_11_DU_01_C_2015_M-07 A vonatkozó szakági szabályok, illetve utasítások szerinti módszerrel, megbízhatósággal és műszaki tartalommal kell vezetékkutatást végrehajtani A kutatóműszerrel feltárt vezetékeket vízszintes értelemben az pont II., III., R2, R3 tűrési osztályhoz tartozó helyzeti középhibával, magassági értelemben az pont III., M2, M3 tűrési osztályánál megadott helyzeti középhibákkal kell meghatározni Meglévő közművek felmérését az analóg és digitális dokumentációk digitális átalakításával kombinálva is el lehet végezni a 3.1. pontban előírt mérőszámok betartásával A földfelszín alatti fémanyagú csővezetékeket és kábeleket indukciós módszerrel működő vezetékkutató eszközökkel kell kutatni. A csatolási módszer tekintetében az adó és a vezeték közötti fémes csatlakozást és áramvezetést biztosító galvanikus csatolást kell előnyben részesíteni. Induktív csatolást a megbízhatatlansága (szelektálás bizonytalansága) és pontatlansága miatt csővezetékek esetében kerülni kell, kivéve kisebb csőátmérők esetében az indukciós fogóval történő csatolást. Vezetékek kutatása esetén az indukciós fogóval történő induktív csatolást kell előnyben részesíteni. Energia átviteli vezetékeknél a kapacitív csatolás alkalmazása előnyös, de ezt kizárólag szakági szakember végezheti Nem fémanyagú vezetékek kutatására kidolgozott módszerek (geoelektromos, földmágneses, ultrahangos, stb.) nem biztosítják a megfelelő pontosságot. Ilyen módszerekkel történő kutatás esetében szondázó feltárással kell megbízhatóvá tenni a felmérést. Ha lehetőség van fémhuzal bevezetésére a vezetékbe vagy elektromágneses rezgések kibocsátására alkalmas folyadék betöltésére, akkor indukciós módszerrel is végezhető el a kutatás A földfelszín alatti műtárgyak (aknák, közmű alagutak) meghatározásánál, a tényleges elhelyezkedésüknek és alakjuknak megfelelő technológia kiválasztásával kell felmérni melléklet a 324/2013. (VIII. 29.) Korm. rendelethez Adatszolgáltatási szintek A) B) Adatszolgáltatási szint Tájékoztató szint Kivitelezési szint Tervezési szint Adatpontosság az 5. melléklet pontja szerinti IV. pontossági kategóriába tartozó adatok az 5. melléklet pontja szerinti II.-III. pontossági kategóriába tartozó adatok az 5. melléklet pontja szerinti I.-II. pontossági kategóriába tartozó adatok 4/6

44 2201_11_DU_01_C_2015_M melléklet a 15/2013. (III. 11.) VM rendelethez Az EOTR műszaki paraméterei 1. Az állami alapadatok adatbázisainak térképi megjelenítése EOTR-ben történik. 2. Alapegysége az 1: méretarányú szelvény, mely a vetületi síkon 48 km x 32 km méretű fekvő téglalap. 3. Magyarországot tizenegy sorból és tizenkét oszlopból álló 1: szelvényhálózat fedi le. A sorok számozása nullától tízig tart, az oszlopok számozása nullától tizenegyig tart. Az 1: méretarányú szelvény számát a sorok sorszáma és az oszlopok sorszáma együttesen adja ki (1. ábra). A 00 számú szelvény Dél- Nyugati sarkának koordinátái: Kelet: ,00 m; Észak: 32000,00 m. 1. ábra Az EOTR 1: méretarányú szelvényeinek számozása 4. Az 1: méretarányú szelvény négy darab 1: szelvény alkotja, melynek mérete a vetületi síkon 96 km x 64 km oldalhosszú szabályos fekvő téglalap. Számozása a két sort lefedő 1: méretarányú szelvény száma folyamatosan egybeírva a lefedő két oszlop sorszámával (2. ábra). 2. ábra Az EOTR 1: méretarányú szelvényeinek számozása 5/6

45 2201_11_DU_01_C_2015_M A nagyobb méretarányú térképszelvényeket az 1: szelvény szabályos negyedelésével képezzük. A negyedek számozása a bal felső sarokban eggyel kezdődik, és a jobbra haladva a bal alsó sarokban négyessel végződik (3. ábra). 3. ábra Az EOTR szelvényezek felosztása 6. Az EOTR szelvényezés során használt méretarányok: a) Az 1: es szelvény szabályos negyedelésével 1: es méretarányú szelvény képződik. Keretmérete a vetületi síkon 24 km x 16 km. Szelvényszáma az 1: es szelvényszám után kötőjellel írt negyed száma (pl. 56-1) b) Az 1: es méretarányú szelvény szabályos negyedelésével 1: es méretarányú szelvény képződik. Keretmérete a vetületi síkon 12 km x 8 km. Szelvényszáma az 1: es szelvényszám után folyamatosan írt negyed száma (pl ) c) Az 1: es méretarányú szelvény szabályos negyedelésével 1: méretarányú szelvény képződik. Keretmérete a vetületi síkon 6 km x 4 km. Szelvényszáma az 1: es szelvényszám után folyamatosan írt negyed száma (pl ) d) Az 1: es méretarányú szelvény szabályos negyedelésével 1:4 000-es méretarányú szelvény képződik. Keretmérete a vetületi síkon 3 km x 2 km. Szelvényszáma az 1: es szelvényszám után kötőjellel írt negyed száma (pl ) e) Az 1:4 000-es méretarányú szelvény szabályos negyedelésével 1:2 000 méretarányú szelvény képződik. Keretmérete a vetületi síkon 1,5 km x 1 km. Szelvényszáma az 1:4 000-es szelvényszám után folyamatosan írt negyed száma (pl ) f) Az 1:2 000-es méretarányú szelvény szabályos negyedelésével 1:1 000-es méretarányú szelvény képződik. Keretmérete a vetületi síkon 750 m x 500 m. Szelvényszáma az 1:2 000-es szelvényszám után folyamatosan írt negyed száma (pl ) g) Az 1:1 000-es méretarányú szelvény szabályos negyedelésével 1: 500-es méretarányú szelvény képződik. Keretmérete a vetületi síkon 375 m x 250 m. Szelvényszáma az 1:1 000-es szelvényszám után folyamatosan írt negyed száma (pl ) 6/6

46 Psz mérés Y X Z pont jelleg DT R (m) A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B

47 DT M (m) R hibahatár M hibahatár Y közép X közép Z közép

48 2201_11_DU_01_C_2015_FN-02 MŰSZAKI LEÍRÁS Bemérő vállalkozás neve, címe: Bemérő személy neve: Munkaszám: Beruházási munka helye (fekvés, cím, hrsz): Beruházási munka megnevezése: Megbízó neve és címe: Beruházó megnevezése: Üzemeltető megnevezése: Kivitelező megnevezése: A bemérést végző személy szakképzettségét igazoló okiratszám: Bemérő műszer típusa: Műszer gyári száma: Minőségtanúsító bizonyítvány száma: Kalibrálás ideje, érvényessége: Kalibráló labor megnevezése: Felhasznált alapadat megnevezése: adat felhasználási engedély száma: adatfelhasználást engedélyező neve: kiadás sorszáma: A munka elvégzésének rövid leírása: A munkavégzéskor tapasztalt eltérések és dokumentáció hivatkozások: A bemérési nyilatkozatban leírtak szerint. A bemérési jegyzőkönyvben és bemérési nyilatkozatban leírtak szerint. A munkára vonatkozó egyéb feljegyzés: Kelt,... bemérést készítő aláírása 1/2

49 2201_11_DU_01_C_2015_FN-02 BEMÉRÉSI NYILATKOZAT Alulírott (bemérést végző) nyilatkozom, hogy a tárgyi projekt keretében épült nyomvonal geodéziai bemérése betakarás előtt, nyitott munkaárokban történt, tartalmi és pontossági követelmények tekintetében megfelel a 324/2013. (VIII.29.) számú Kormányrendelet és a vonatkozó földmérési jogszabályokban foglalt követelményeknek. Kelt, A bemérési dokumentációhoz felhasználásra került a TIGÁZ-DSO Kft térképe.... bemérő aláírása BEMÉRÉSI JEGYZŐKÖNYV A bemért vezeték(ek) adatai: Utca hsz Hrsz Típus (G / L) Nyomás Anyag Átmérő Közter. hossz Mag. ter. hossz (m) db (L) Felhagyott hossz (m) (A vezeték tényleges hossza alatt a hullámosan fektetett vezeték ferde távolsága értendő.) Ingatlan nyilvántartást érintő változás nem volt / nem volt. Közmű alaptérképi változás nem volt / nem volt. Kelt, bemérő aláírása kivitelező aláírása üzemeltető aláírása 2/2

50 0801_01_DF_C_2014_FN-11 Vezetéki jog kimutatás előlap.. város, község.. megye.. tervszám Munkaszám:.. Ko. szám:. Adatsz.szám: Szolgalmi/Vezeték/Használati jogi kimutatás.. évben..sz. térképhez Az adatszolgáltatás lezárva: A geodéziai munkát végző szerv neve és címe: A dokumentációban foglaltakkal egyetértek:... Korlátozás igénybevételére jogosult: TIGÁZ-DSO Földgázelosztó Korlátolt Felelősségű Társaság Hajdúszoboszló, Rákóczi u Kelt: 1/1

51 0801_01_DF_C_2014_FN-12 Vezetékjogi kimutatás Ingatlannyilvántartási adatok A vezetékjoggal terhelt földrészlet vezetékjogi Kataszteri Nyomvo- Kataszteri kártalanításért Sor- TULAJDONOS A földrészlet Alrészlet Területe tiszta jöv. nal hossza Területe tiszta jöv. ajánlott ellenérték szám KEZELŐ, HASZNÁLÓ, TSZ helyrajzi betű művelési min. neve, címe, tulajdoni hányada száma jele ága oszt. ha m 2 ar.kor. fill. (m) ha m 2 ar.kor. fill. Ft /1

52 TIGÁZ DSO Kft. Területi üzemeltetési egység Műszaki csoport Adatfelvételi lap Tárgy: Megrendelés térképi adatkiadásához, közműnyilatkozat kiadásához Alulírott kérem, hogy a jelen adatfelvételi lapon megjelölt eljárásra a közműnyilatkozatot kiadni szíveskedjenek. Térképi adatszolgáltatás kéréséhez: formátuma: vektor-digitális O papír O raszter állomány O tartalma: részletes O áttekintő O csak nyomvonal O Építési engedélyhez (rendeltetésváltozáshoz): Az ingatlan rendelkezik leágazó vezetékkel? Az épületben fogyasztói rendszer üzemel? Rendeltetésváltozás esetén építési engedély köteles a munka? Bontási engedélyhez: A lebontandó épületben fogyasztói rendszer üzemel? Épületbővítéshez/Átalakításhoz: Az épületben fogyasztói rendszer üzemel? Használatba vételi, fennmaradási engedélyhez: Az épület gázzal ellátott? O igen O nem O igen O nem O igen O nem O igen O nem O igen O nem O igen O nem Élelmiszer forgalomba hozatalának, előállításának O igen engedélyezéséhez: (57/2010. (V. 7.) FVM rendelet) Az engedélyezéshez kapcsolódó építésügyi hatósági engedélykérés esetén a megfelelő részt is be kell jelölni Sajátos építmény és műtárgy egyeztetéshez: Szakfelügyelethez megrendelő: Egyeztető levél iktató száma:.. O igen O igen Vezetékjog (szolgalom) változás egyeztetéshez: O igen Üzemeltetési egyeztetés felhasználó kérésére: O igen *Létesítmény adatai: rajz melléklet: O nincs O vektoros O raszteres O papír - Megnevezés/név:.. - Címe/helye, helyrajzi száma:. *A nyilatkozatot és a számlát az alábbi címre kérem: Név/cégnév:.. Telefonszám/ ... Számlázási cím: Dátum:. * kitöltése kötelező Egyeztető személy neve, címe, aláírása* O A nyilatkozatot az egyeztető címére kérem 0801_01_DF_C_2014_FN-13 1/2

53 Általános tájékoztató A közműnyilatkozat kiadásának feltétele az alábbi dokumentumok csatolása! Abban az esetben, ha az adatkérő és a számla befogadó eltér, az adatkérőnek számlabefogadási nyilatkozat szükséges. Amennyiben az egyeztetést végző személye nem egyezik meg az érintett ingatlan tulajdonosával, akkor az építtető hozzájáruló nyilatkozatának becsatolása is szükséges. A beadandó szükséges dokumentumokat 1 példányban kivéve a helyszínrajzot ill. tervdokumentációt, amit 2 példányban kell benyújtani. A térképi adatszolgáltatás, közműnyilatkozat kiadás és a szakfelügyelet díjfizetés köteles tevékenység. Térképi adatszolgáltatás megrendeléséhez: Szükséges dokumentum: kitöltött adatfelvételi lap Építési engedélyhez: Szükséges dokumentum: építész helyszínrajz, tervezett épület feltüntetésével, kitöltött adatfelvételi lap Bontási engedélyhez: Szükséges dokumentum: tervezett bontási építész helyszínrajz, kitöltött adatfelvételi lap Épületbővítéshez/átalakításhoz: Szükséges dokumentum: építész helyszínrajz, tervezett épület/épületrész feltüntetésével, kitöltött adatfelvételi lap Rendeltetésváltozás (csak ha építési engedély köteles): Szükséges dokumentum: építész helyszínrajz, tervezett épület/épületrész feltüntetésével, kitöltött adatfelvételi lap Használatba vételi engedélyhez, fennmaradási engedélyhez: A 312/2012. (XI.8.) Korm. rendelet 44..(6) bekezdése alapján: Ha az építmény fennmaradási engedélyezésére az építmény rendeltetésszerű és biztonságos használatra alkalmas állapotában kerül sor, a fennmaradási engedély egyben használatbavételi engedély is, arra külön kérelmet benyújtani és a tárgyban külön döntést hozni nem szükséges. Szükséges dokumentum: kitöltött adatfelvételi lap, megvalósult állapotot tartalmazó helyszínrajz (felelős műszaki vezető által igazolt), felhasználói berendezés (rendszer) 6 hónapnál nem régebbi nyomáspróba jegyzőkönyv vagy beüzemelési munkautalvány vagy gázszámla Élelmiszer forgalomba hozatalának, előállításának engedélyezéséhez: (57/2010. (V.7.) FVM rendelet) Szükséges dokumentum: kitöltött adatlap, ha külön engedélyezési eljáráshoz szükséges a közműnyilatkozat Az 57/2010. (V.7) FVM rendelet szerinti engedélykéréshez szükséges a közműnyilatkozat, de történik építmény építés, bontás, bővítés, átalakítás, akkor a megfelelő közműnyilatkozat kérelmet is kezdeményezni (megjelölni), az ahhoz tartozó dokumentumokat is csatolni kell! Sajátos építmény (pl.:víz, csatorna,hírközlés stb.) és műtárgy (pl.:út,híd,torony stb.) egyeztetés: Szükséges dokumentum: kitöltött adatfelvételi lap, 1:500 méretarányú gáz-szakági vagy összközműves adatbázist tartalmazó tervdokumentáció, külterületen átnézeti helyszínrajz Szakfelügyelet megrendeléséhez: Szükséges dokumentum: kitöltött adatfelvételi lap, megrendelő (szakfelügyelet helyszíne, kért időpontja, beruházó és költségviselő neve, címe, kapcsolattartó neve, elérhetősége) Vezetékjog (szolgalom) változás egyeztetéshez: Szükséges dokumentum: kitöltött adatfelvételi lap, szolgalmi dokumentáció (földmérői helyszínrajz,változási vázrajz és terület kimutatás) Üzemeltetési egyeztetés (pl: MÁV, erdőtelepítés stb.) felhasználó kéréséhez: Szükséges dokumentum: kitöltött adatfelvételi lap, magántulajdont érintő ügyben jogosultság igazolás Létesítmény adatai: Sajátos építmények, műtárgyak nem lakossági célú építmények esetén a megnevezést, lakossági megrendelés esetén az építtető nevét kell feltüntetni. 0801_01_DF_C_2014_FN-13 2/2

54 ADATÁTVÉTELI NYILATKOZAT amely létrejött egyrészről a TIGÁZ-DSO Földgázelosztó Korlátolt Felelősségű Társaság (székhelye:4200 Hajdúszoboszló, Rákóczi út 184., cégjegyzékszáma: , adószáma: ) a továbbiakban, mint Adatszolgáltató, másrészről... (címe:......, telefonszáma:, adószáma vagy adóazonosító jele:.....) a továbbiakban, mint Adatkérő, együttesen Felek között az alábbi feltételek szerint: 1. Az adatkérés célja (a munka beazonosítása): 2. Az adatszolgáltatás tartalma és díja.. érintő megrendelés tárgyához kapcsolódó alábbi dokumentációk: területet TIGÁZ árjegyzék szerinti díjtétel megnevezése egység mennyiség Nettó díj [Ft] A felsorolt adatszolgáltatásért az Adatkérő összesen.. Ft, azaz... Ft díjat köteles az Adatszolgáltató által kiállított számla szerint csekken vagy átutalással megfizetni. 3. Az adatszolgáltatás során átadott adatok érvényessége 3.1. Az adatszolgáltatás során átadott adatok az adatszolgáltatás időpontjában aktuálisak. Az adatfelhasználás és az adatszolgáltatás közötti időben történt változásokról az Adatszolgáltató csak az Adatkérő ismételt megkeresése (adataktualizálás) után ad tájékoztatást, kiegészítő díj megfizetése ellenében Az Adatkérő adataktualizálásra irányuló ismételt megkeresésének elmulasztása visszavezethető károkért az Adatszolgáltató nem tartozik felelősséggel, azokért az Adatkérő és adatfelhasználó felel A jelen adatszolgáltatás keretében történt adatbeszerzés nem ad mentesítést a közműegyeztetési kötelezettség alól. 4. Az adatszolgáltatással kapcsolatos feltételek, információvédelem 4.1. Az adatszolgáltatás díja kizárólag az átadott gáz-szakági térképi tartalomra vonatkozik Az Adatszolgáltató által átadott adatok az átadás után is az Adatszolgáltató tulajdonát képezik. Az adatok díj ellenében történő átadásával az Adatkérő semmilyen jogot nem képezhet a megvásárolt adatok korlátozás nélküli felhasználására, különösen nem annak továbbadására A megkapott adatokat az Adatkérő akár feldolgozva, akár feldolgozatlanul az 1. pont szerinti cél megvalósítása érdekében dolgozó, az Adatkérő által ezzel megbízott személynek rendelkezésére bocsáthatja (pl. tervező, engedélyező szervezetek, kivitelező stb.), de nyereségképzési céllal nem hasznosíthatja, más célú tevékenységre át nem adhatja. Az adatfel- 0801_01_DF_E_2015_FN-17 1/2
