1 Szemléletváltás a hírközlési infrastruktúra tervezésében

2 1. HÍR-KÖZMŰ A Hír-Közmű projektről Nemestóthy Zoltán Projektvezető 2

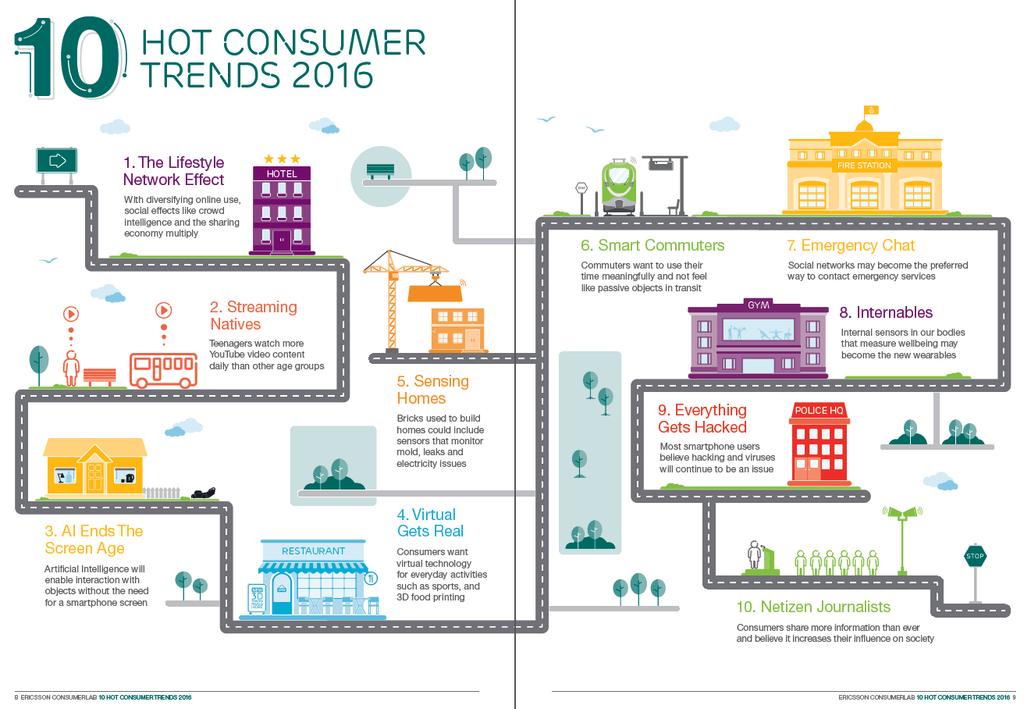

3 Kihívások (1) 3

4 EU 2020 (30M 100%, 100M 50%) HU 2018 (SZIP HTMR) HÍR-KÖZMŰ PROJEKT Kihívások (2) 2025 Gigabites társadalom mindenhol, mindenkor mindenki, minden mindenkivel, mindennel mindent Szélessávú (magyar!) hálózaton Fizikai infrastruktúra Befektetés a jövőbe (gazdasági, társadalmi) Ha tudjuk mi, hol van és mire képes 4

5 Előnyök Hatékonyabb fejlesztések Közvetlen adatszolgáltatás (pl. e-közműbe) Kevesebb, szolgáltatói adatszolgáltatás NMHH mint adatszolgáltató Platformfüggetlen rendszer Egyszerű, gyors hálózattervezés Egységes szakági nyilvántartás Gazdasági és társadalmi előnyök Hír Közmű Magas rendelkezésre állás Biztonság 5

6 Hír Közmű HÍR-KÖZMŰ PROJEKT Célok Koncepció, objektummodell gazdasági előnyök maximalizálása társadalmi előnyök maximalizálása Rendszer létrehozása minden jogosult használhassa Téradatok új létesítésről technológia, innováció kihívásai Téradatok korábbi létesítésekről szabályozói kihívások társadalmi kihívások 6

lépcső Tervek, engedélykérelmek, bejelentések elektronikus

7 Folyamat Adatok 2. lépcső + múlt feldolgozása csak bejelentésekről 1. lépcső Tervek, bejelentések elektronikus úton történő beadása minden új létesítésről 2. lépcső Tervek, engedélykérelmek, bejelentések elektronikus formátumban történő fogadása 3. lépcső 2. lépcső + Hír-Közmű bővítése a meglévő hálózatok adataival és további funkciókkal önkéntes kötelező kötelező 2017 vége 2018 vége 7

8 HTMR Riport rendszer Térinformatikai megjelenítő Táblázat generátor Fejlesztés elők. (elemzés) HTMR portál web/mobil Interaktív felület Riport publikációs felület Fájl publikációs felület Fájl feltöltő felület Interfész szolgáltatások Központi Térinformatikai Adatbázis (KTA) Logikai nyilvántartás Fizikai nyilvántartás Digitális térképi adatbázis Szolgáltatói ASP Hálózattervező Elérési Felhordó FEM munkafolyamat kezelő Pályázó/pályázat nyilvántartás Helpdesk Felhasználó nyilvántartás Rendszerfelügyelet Jogosultságtár Kiszolgáló infrastruktúra 8

9 Objektum modell szemléletváltás a tervezésben rajz alapú hálózattervezés adatbázis alapú hálózattervezés Objektummodell közös nyelv, tervezéshez, nyilvántartáshoz 1. Hír-Közmű koncepció és objektummodell bemutatása elfogadtatása 2. Objektummodell részletes szakértői szintű ismertetése, pontosítása, kiegészítése Közös munka Közös célok Közös eredmények 9

10 2. HÍR-KÖZMŰ A téradatbázisról Szabó Tibor Munkacsoport vezető 10

Jelenlegi helyzet SZIP projekt HTMR rendszer e-közmű, e-építési napló EU-s kötelezettség a szakági infrastruktúrára vonatkozó adatok elérhetőségének biztosítása 2017.

11 Jelenlegi helyzet SZIP projekt HTMR rendszer e-közmű, e-építési napló EU-s kötelezettség a szakági infrastruktúrára vonatkozó adatok elérhetőségének biztosítása január 01-től elektronikus tervleadás igénye különböző nyilvántartási megoldások a Szolgáltatóknál különböző tervek adattartalom, megjelenés, csak rajzok nincs egységes, teljes hírközlés szakági nyilvántartás Hír-közmű projekt NMHH 11

12 Téradatbázis HTMR Egyéni ábrázolás Téradatbázis e-közmű Kiviteli terv Adatszolgáltatások 12

13 Egységes szakági nyilvántartás műszaki leíró adatok geometriai információk megjelenítési információk tulajdonosi adatok 13

Téradatbázis Az NMHH téradatbázist épít az elektronikus hírközlési hálózatok adatainak nyilvántartására Meghatározásra kerül A szolgáltatandó adatok köre

14 Téradatbázis Az NMHH téradatbázist épít az elektronikus hírközlési hálózatok adatainak nyilvántartására Meghatározásra kerül A szolgáltatandó adatok köre és formátuma Az elektronikusan benyújtható tervek tartalmi követelményei Az elektronikus benyújtás lehetőségei Szabályozási keretek Érintettek bevonása 14

15 Téradatbázis Kidolgozásra került megvalósítás koncepciója objektumosztályok objektumok adattartalma objektum szabályok értékkészletek jelkulcsok Kiegészítési javaslatokat kérünk, várunk 15

16 Téradatbázis Alépítmény vonalas létesítmények leíró adatai Adatmező Neve Típusa Hossza Megnevezés Megjegyzés Minta kód/érték berelt Logical 1 Hálózatban van bérelt vagy közös eszközhasználat. Amennyiben igen további adattábla kitöltése szükséges 1/Igen cso_join_e Number 10/0 A nyomvonalhoz csatlakozó kezdő objektum ID Objektum_ID cso_join_v Number 10/0 A nyomvonalhoz csatlakozó vég objektum ID Objektum_ID hossz Number 10/2 A nyomvonal hossza méterben, 2 tizedes jegyre kerekítve. Automatikus nyomvonalhossz számítás cso1_db Number 3/0 Azonos csövek száma Number adat szám ig 2 120,25 cso1_anyag Érték 1 Azonos csövek típusa alep_anyaga értéktábla 2/KPE cso1_at Érték 1 Azonos csövek átmérője alep_at értéktábla 5/90 cso1_elhely Érték 1 Elhelyezés típusa normál/kaloda/fésű alep_ved értéktábla cso1_beep Date 6 Beépítési idő Beépítési év és hónap cso2_db Number 3/0 Azonos csövek száma Number adat szám ig 4 cso2_anyag Érték 1 Azonos csövek típusa alep_anyaga értéktábla 3/m 2/BK 16

17 Téradatbázis Támszerkezet Adatmező Neve Típusa Hossza Megnevezés Megjegyzés Minta kód/érték kód/érték oszlop_s Number 10/0 oszlop sorszáma Amennyiben a helyszínen ismert a sorszám, abban az esetben itt lehet megadni. Ismeretlen esetén üres. 120 tamszerk_anyag Érték 1 támszerkezet anyag, értéktáblából választva Amennyiben több típusból áll az oszlop, abban az esetben többszöri érték megadása lehetséges. 1/ fa kátránnyal telítve. oszlop_db Number 1/0 oszlop darabszáma, bak, párhuzamos, iker oszlop 2 db Amennyiben több típusból áll az oszlop, abban az esetben többszöri érték megadása lehetséges. 2 tamszerk_mag Érték 1 oszlop magassága tamszerk_mag értéktáblából 1/5 gyam Number 1/0 gyámok száma 2 tamasz Logical 1 0=nincs, 1=van egy kitámasztás, 2=van két kitámasztás Az oszlop kitámasztásának számát kell megadni 0 17

Téradatbázis Következő lépés: tervek elektronikus fogadása A tervek egységesítését kell megteremteni (kiviteli-, megvalósulási tervek, geodézia) A terveknek tartalmaznia kell a téradatbázis

18 Téradatbázis Következő lépés: tervek elektronikus fogadása A tervek egységesítését kell megteremteni (kiviteli-, megvalósulási tervek, geodézia) A terveknek tartalmaznia kell a téradatbázis építéséhez szükséges adatokat A tervezőktől egységes adatokat, együttműködést és szemléletváltást rajzi szemlélet helyett adatbázis-szemléletet várunk A tervezési munka megkönnyítésére AutoCAD segédprogramot az NMHH biztosítja 18

19 Előnyök Az elektronikus engedélyezés előnyei Az elektronikusan készült tervek elektronikus formában is benyújthatóak Egyszerűbb engedélyezési eljárások, ügyintézés korszerűsítése Egységesedő tervtartalmak (jó a tervezőknek, kivitelezőknek, építtetőknek) Egyéb adatszolgáltatások könnyebben teljesíthetőek a rendelkezésre álló adatokból Hatékonyság növekedés, a tervezéskor rendelkezésre álló információk, adatok adatbázisba szerveződnek Támogatott, egységes tervezési munka (segédprogram) többletmunka nélkül 19

20 Téradatbázis - Partnereink Teodolit Kft. Magyar Mérnöki Kamara Építtetők Építtetők Építtetők Építtetők 20

21 3. HÍR-KÖZMŰ Miért egységesítünk? Putz József szakértő 21

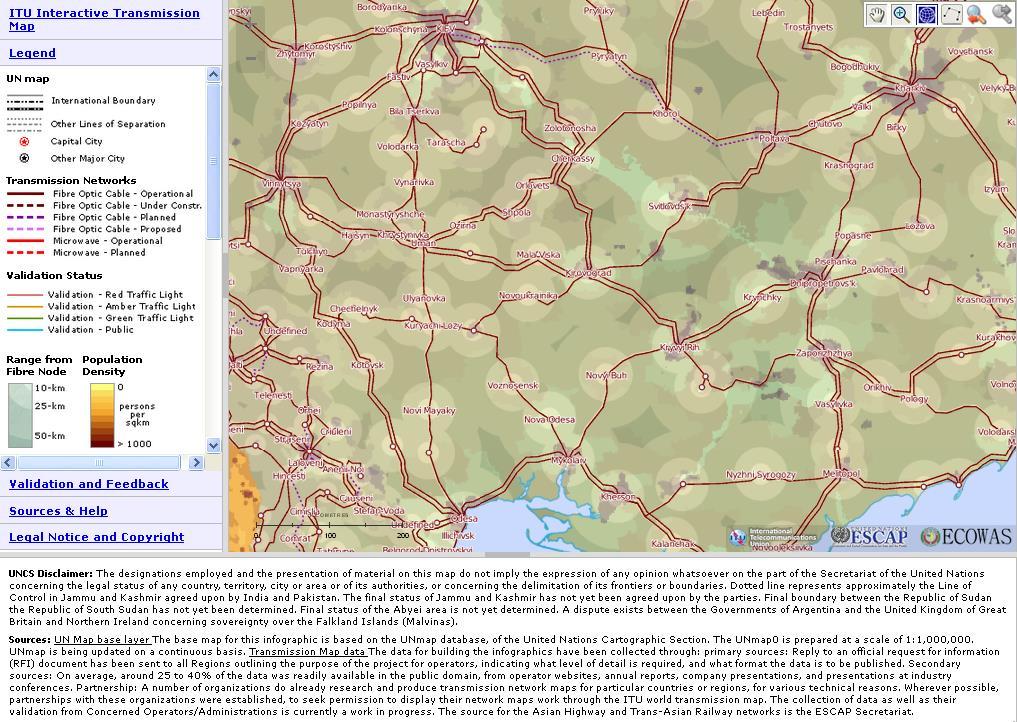

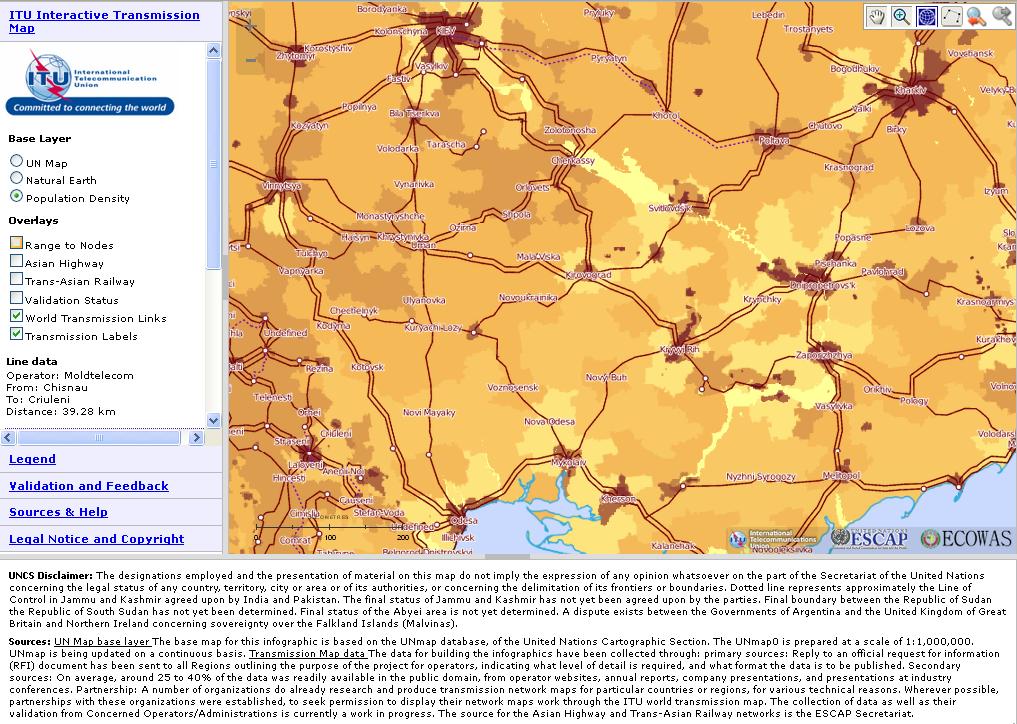

22 ITU Interactive Terrestrial Transmission Map 22

23 NMHH e-építmény rendszere 23

24 Cél: Országos hírközlési adatvagyon megteremtése Térinformatikai rendszer megvalósítása Meglévő hírközlési adatvagyon felmérése adatbevitel, adattárolás szervezése Adatkezelés adatkeresés, generalizálás Adatmegjelenítés térképi megjelenítés lehetővé tétele Adatelemzés tematikus térképek, adatok megjelenítése, kinyerése 24

25 Adattartalom felhasználása Egységes adattartalom a hírközlés területén Saját megjelenítés minden szolgáltató rendszerében Az objektumok egyedi digitális azonosítóval kerülnek ellátásra Térbeli adatnyerési eljárás a földrajzi hely függvényében Időbeli adatnyerési eljárás különböző időpontok között Tematikus adatnyerési eljárás attribútumokra vonatkozóan 25

26 Mire lehet felhasználni? Felhasználás a távközkési szakma, a hatóság munkájában és a társadalom tájékoztatásában E-közmű adatszolgáltatás Közműegyeztetés Szabad kapacitások Közös eszközhasználat Építésügyi eljárások Szolgáltatás bejelentés Építés felügyelet Technológiai elemzés Piacfelügyelet Fogyasztóvédelem Tájékoztatás Településrendezési tervek Statisztikai igények Adatszolgáltatás a Hír-Közmű rendszerből 26

27 Hír-Közmű rendszer szolgáltatásai Szolgáltatók, tervezők számára biztosított előnyök Egységes tervi adattartalom-egyszerűbb tervezés, kivitelezés Egyszerűbbé válik az adatszolgáltatás Csökkennek a költségek (pl: nyomtatási, postázási) Bármilyen rendszerben egységesen lehet felépíteni az adatmodellt A tervezés ideje lerövidül a tervező szoftver megfelelő használta által Térinformatikai rendszer (adatbázisra épül) Adminisztrációs feladatok csökkentése 27

28 Objektum modell leírás Objektum modell általános követelmény specifikáció (M1) Tervezési követelmények Rajzi megjelenés Törzsadatok és értékkészletek Objektum modell felépítése Objektum lista (M2) Geometriai alapelemek táblázatai, tulajdonsága Azonosításra szolgáló táblák leírása Jelkulcslista (M3) Hírközlési elemek rajzi megjelenítéséhez 28

29 4. HÍR-KÖZMŰ Objektummodell a gyakorlatban Vigh Zoltán Megbízott szakértő 29

30 Vezérfonalak, küldetés A tudomány legalapvetőbb gondolatai alapvetően egyszerűek, és szabályként bárki számára érthető nyelven megfogalmazhatóak. Albert Einstein Hosszú távú szabályozás (3/1979 ÉVM) Rendszer független, egységes szemlélet Költségérzékeny, minden a saját idejében Szolgáltatói rendszerek megtartása Közösen és NE külön-külön Adat Adat - Adat 30

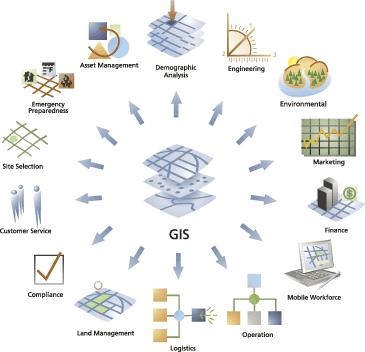

31 Milyen rendszerrel? 31

32 Objektummodell elve 32

33 Támogatás = win, win, win AutoCAD segédprogram? Igen 95%-os támogatás Egyszerűbb, ne legyen duplikált rögzítés Egységes tervezési szemlélet, minden terv azonos vagy részben azonos Hírközlési szabályozás a Hírközlésnél, szaktervezési szabályozás szakágaknál Illeszkedjen a SZIP-hez az e-közműhöz (369/2016. (XI. 29.) Korm. rendelet) 33

34 Konzultáció KÖZÖS FELADAT KÖZÖS ÉRDEK KÖZÖS ELŐNY Részletes szakmai konzultáció január

35 Köszönjük a megtisztelő figyelmet!
