1 Térképismeret ELTE TTK Földtudományi és Földrajz BSc Török Zsolt, Draskovits Zsuzsa ELTE IK Térképtudományi és Geoinformatikai Tanszék 3. Előadás A topográfiai térképek Magyarországi térképrendszerek, vetülettani alapfogalmak 1

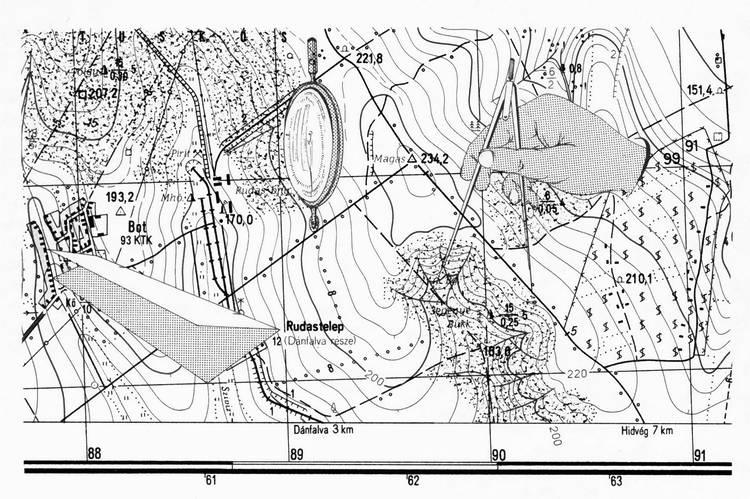

2 A topográfia térkép A topográfiai térkép a terep részletes, mértékhez kötött és rendezett rajzi vonatkozású általános modellje, amely a természetes és mesterséges tereptárgyak síkbeli megjelenítésén és a domborzat ábrázolásán túl alkalmas mérések, számítások elvégzésére is. Megjelenési formája, érzékelhetősége és fizikai tulajdonságai alapján lehet valóságos vagy virtuális. A térképek tartalmi időszerűsége A valós állapotot csak a készítés időpontjában ábrázolják, a bekövetkezett változások miatt az eltérés a válóság és a térkép között egyre nagyobb. Ezért a használhatóság érdekében mindig meg kell nézni a készítés időpontját. Egyes elemek változása nem annyira fontos a térképhasználó szempontjából (pl. közigazgatási határ változása), mások igen fontosak ( új utak, felszedett vasút). A változások mértéke függ a területtől, pl. ipari körzetekben, városok környékén nagyobb. Nagy állandóságot mutat a domborzat, a települések utcarendszere, vízhálózat, épített utak, vasutak. 2

3 A topográfiai térkép jellemzői Az alaprajzi ábrázolást ( az adott méretarányban kifejezhető tereptárgyak pl. növénytakaró, folyók, tavak, nagy kiterjedésű épületek) együtt alkalmazzák a meghatározott alakú és méretű jelekkel az alaprajzilag nem ábrázolható tereptárgyak kifejezésére. Ezeket magyarázó megírásokkal egészítik ki. A meghatározott alakú jelek helyét (koordinátáit) a jel adott pontja határozza meg. A topográfiai térkép Általános földrajzi térképek egy adott méretarányban: 1 : : Nagy, összefüggő területeket egységes elvek szerint ábrázoló térképművek (sokszelvényes) vagy térképrendszerek (méretaránysor). 3

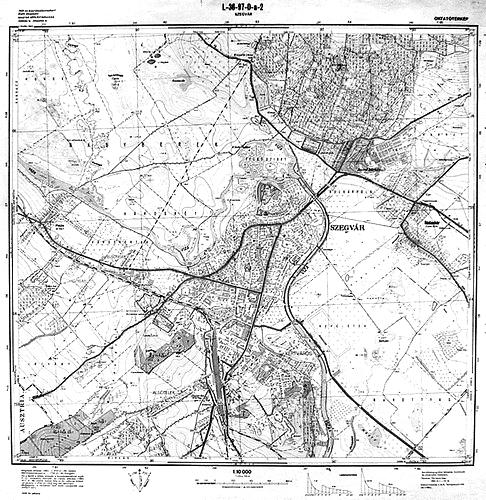

A topográfiai térkép Méretarány szerint: 1 : 5000 1 : 10 000 műszaki tevékenység 1 : 25 000 1 : 50 000 tájékozódás, átfogó tervezés,

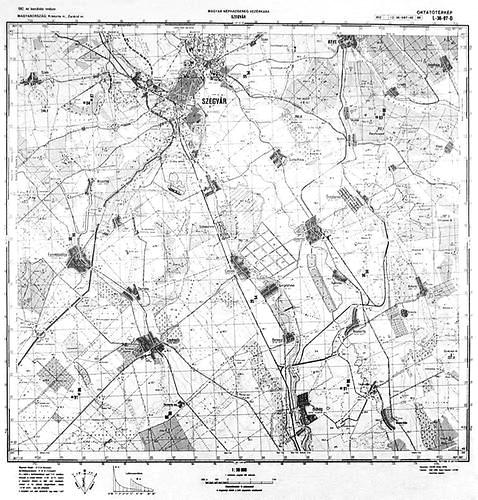

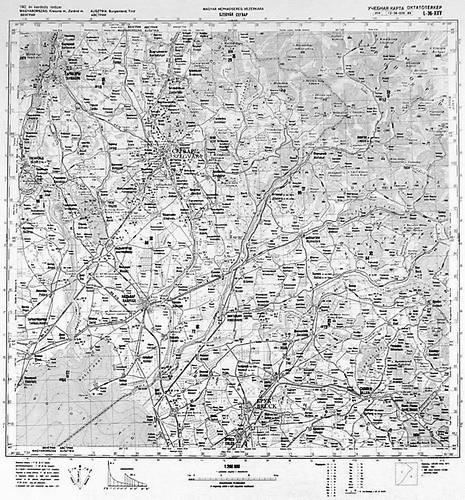

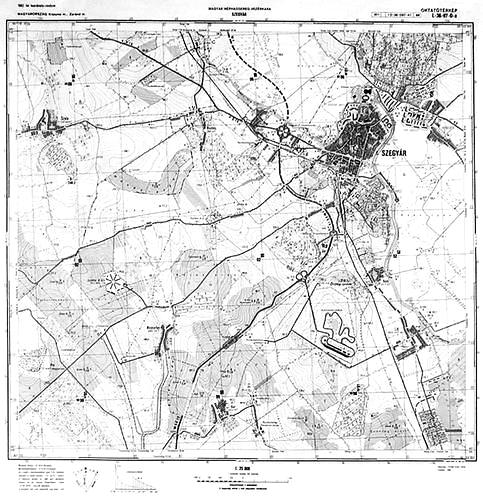

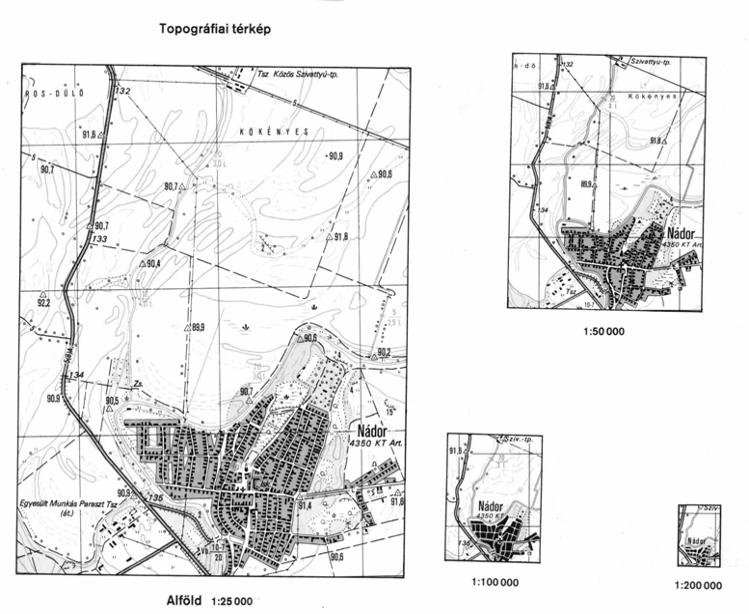

4 A topográfiai térkép Méretarány szerint: 1 : : műszaki tevékenység 1 : : tájékozódás, átfogó tervezés, harcászat. 1 : : átfogó tervezés, komplex értékelés, katonai tevékenység. 1 : : stratégiai feladatok. 4

5 5

6 6

7 A topográfiai térkép tartalma Matematikai alapok: keret, hálózatok, alappontok, kereten kívüli információk: vetület, alapfelület, magassági rendszer. A topográfiai térkép tartalma Domborzat: a fizikai földfelszín természetes és mesterséges elemei: - szintvonalakkal, - egyezményes jelekkel, - magassági értékekkel, - kiegészítő grafikával. Követelmény: plasztikusság, olvashatóság, mérhetőség! 7

8 A topográfiai térkép tartalma Síkrajz: emberi lakóhely, mesterséges tereptárgyak ( út, vasút, ezek műtárgyai, ipari, mg-i, szociális és kulturális létesítmények), határok, növényzet. A topográfiai térkép tartalma Vízrajz: a természetes és mesterséges elemek alkotta vízhálózat. 8

A topográfiai térképek tartalma Névrajz: - földrajzi nevek, - helységnevek, - víznevek, - táj- és területnevek, - természeti tárgyak és mesterséges létesítmények

9 A topográfiai térképek tartalma Névrajz: - földrajzi nevek, - helységnevek, - víznevek, - táj- és területnevek, - természeti tárgyak és mesterséges létesítmények nevei, - egyezményes jelek magyarázó megírásai, - rövidítések, jelölések, számszerű adatok. Tartalmazza továbbá a kereten és a térképszegélyen lévő megírásokat is. 9

A topográfiai térkép tartalma Geodéziai alappontok: Ezek képezik a térkép szerkezeti alapját, ezért mindig koordináták alapján kell őket felvinni!

10 A topográfiai térkép tartalma Geodéziai alappontok: Ezek képezik a térkép szerkezeti alapját, ezért mindig koordináták alapján kell őket felvinni! A vízszintes alappontok közül mindig ábrázolni kell - a csillagászati alappontokat, - a felsőrendű háromszögelési pontokat és sokszögpontokat, - a magassági (szintezési) pontokat. 10

11 A topográfiai térképek tartalma 11

12 A topográfiai térkép tartalma Települések A településeket úgy kell ábrázolni, hogy azok nagysága, kiterjedése, utcahálózata, a beépítettség jellege, továbbá a fontos középületek mérete, minősége, valamint a településen belüli közlekedés jól szemlélhető legyen. A topográfiai térkép tartalma Települések: Az összes települést ábrázolják! Méretaránytól függően a fő-, az átvonuló- és a mellékutakat alaprajzi hűséggel tüntetik fel. Fajtái: - városok, - nyaraló- üdülőjellegű települések, - falusi jellegű települések, - rendszertelen építésű, szétszórt jellegű települések. 12

13 A topográfia térkép tartalma Települések: - főbb utcák, nagyobb terek, átmenő utak, építmények emelet szerinti ábrázolása, - feltűnő és eligazító építmények, - tömbsarkok, - külső határoló vonal, - a beépítettség mértéke, - gazdasági épületek, - kertek, temetők - külön ki kell emelni a toronyszerű épületeket. 13

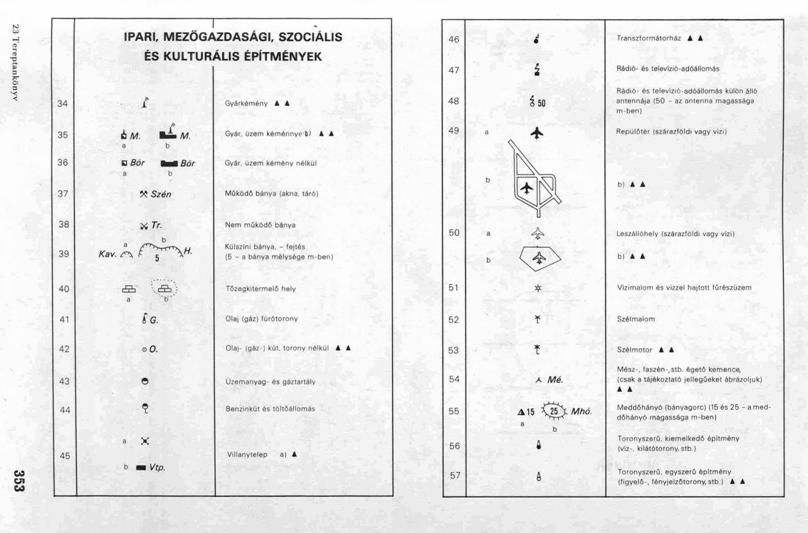

14 A topográfia térkép tartalma Ipari és mezőgazdasági üzemek, kereskedelmi, szociális és kulturális építmények: - az ipari és mezőgazdasági üzemeket alaprajzban ábrázoljuk, a termelési ágat megírjuk, - kéményeket, toronyszerű építményeket feltüntetjük, - az egyebeket (ld. fent) megírással is ellátjuk (pl. kórház, iskola stb.) 14

15 15

16 A topográfiai térképek tartalma Közlekedési hálózat: - vasutak és kötélpályák, - autópályák, műutak, javított talajutak, - mezei és erdei utak. A topográfiai térkép tartalma Vasutak: a pályák fajtái ( vasút, földalatti vasút, függővasút, drótkötélpálya), üzemmód ( gőz, dízel, villamosított), vágányszám ( egy-, két-, három- és többvágányú), nyomtáv (normál, keskeny), állapot szerint ( építés alatt, felszedett), üzemi létesítmények (pályaudvar, megállóhely, őrház, fűtőház, fordítókorong, rámpa stb.) 16

17 17

18 A topográfiai térkép tartalma Autópályák, műutak és mezei utak: autópálya, korszerű műút, műút, hazai és nemzetközi számozás, szélesség, burkolat anyaga, javított talajút, talajút, mezei- vagy erdei út, karavánút, gyalogút. 18

19 19

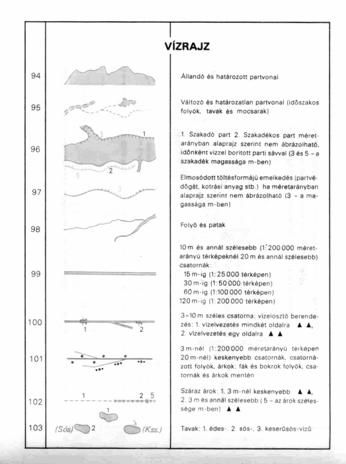

20 A topográfiai térkép tartalama Vízrajz: Nagy részletességgel és pontossággal kell ábrázolni! Megírásokat és magyarázó jeleket is alkalmazunk. Ábrázolják - partvonalakat (középvízszintnek megfelelően), a partok járhatóságát, - vízfolyások és vízgyűjtők rendszerét, azok berendezéseit, - a folyók, csatornák, tavak hajózhatóságát, valamint a vízi akadályokat, - a vízen való átkelés lehetőségeit és az azzal kapcsolatos adatokat, - a vízrendszerrel összefüggő építményeket és létesítményeket, - kutakat és forrásokat, azok vízhozamát (ivóvízszerzés). 20

21 A topográfiai térképek tartalma Közlekedéstechnikai létesítmények: pályaudvarok, hidak ( építőanyag, hosszúság, szélesség, teherbírás, a hídnyílás vízszint feletti magassága), átereszek, alagutak ( bejárati magasság, bejárati szélesség, hosszúság), kompok ( kocsi vagy személykomp, vízszélesség, a komp nagysága, teherbírása), gázlók ( vízmélység és szélesség, a fenék minősége, a folyási sebesség), A topográfiai térkép tartalma Folyóvizek: egy vagy két vonallal ábrázoljuk. A partvonal a közepes vízállásra vonatkozik, Kiegészítő adatok (mélység, szélesség, fenékminőség, folyásirány, vízsebesség, esés). 21

22 A topográfiai térkép tartalma Állóvizek: tengerek (dagály alatti legmagasabb vízállás ill. hullámtörésvonal), tavak (közepes vízállás), duzzasztással nyert tározómedencék ( a vízszint tervezett vonala normál duzzasztásnál). Partvonal domborzatábrázolásnál A topográfiai térkép tartalma Vízügyi létesítmények: vízi közlekedés kikötőhelyei, zsilipek, kompok, hajóemelő művek, vízierő hasznosítására szolgáló vízierőművek, völgyzárógátak, vízimalmok, vízszabályozással összefüggő parti sarkantyúk, védtöltések, duzzasztóművek, vízmércék, folyami jelzőtáblák. 22

23 A topográfiai térkép tartalma A vízben szegény területeken valamennyi kutat és az egyéb vízforrásokat ábrázolják. A főbb kutak és források adatait megírással látják el. 23

24 24

25 25

26 26

27 A topográfiai térkép tartalma Növényzet és talaj: Járhatóság, védelmi és álcázási tulajdonságok, tájékozódás. Növényzet: erdők, erdősávok, rétek, kertek, cserjések, gyümölcsösök, szőlők, egyéb mező- és erdőgazdálkodási területek. A tájékozódás szempontjából fontos elemeket (pl. egyedül álló fa) egyedi jelekkel ábrázolják. Nyiladékok. A mezőgazdasági vetésterületeket (szántók) nem tüntetik fel. A topográfiai térkép tartalma Talajok: Járhatóság, műszaki munkákat befolyásoló talajok. járható mocsarak, nehezen járható mocsár, járhatatlan mocsár. 27

28 28

29 29

30 30

31 A topográfia térképek tartalma Határok: államhatárok, megyehatárok, városhatárok, védett területek határai. Az államhatárok esetében csak a főköveket tüntetik fel. Ha a határ valamilyen síkrajzi elem, akkor a határjelet a vonalas elem két oldalán helyezzük el. 31

32 32

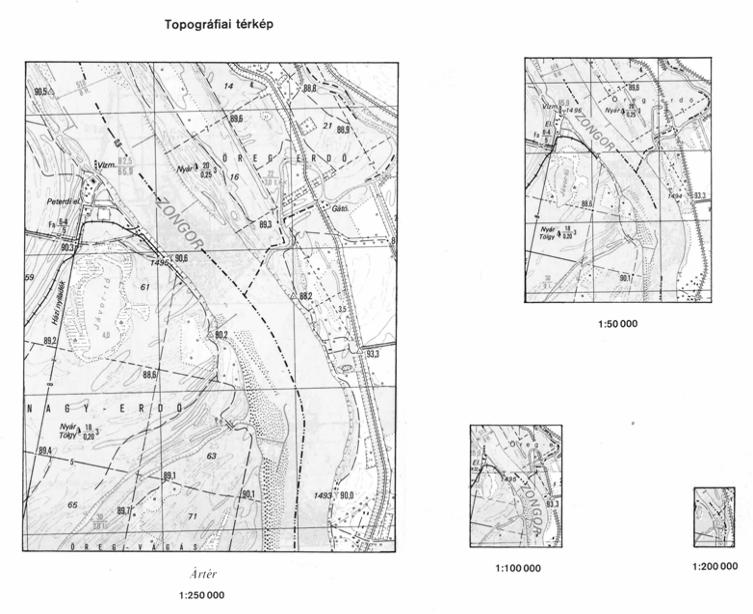

33 33

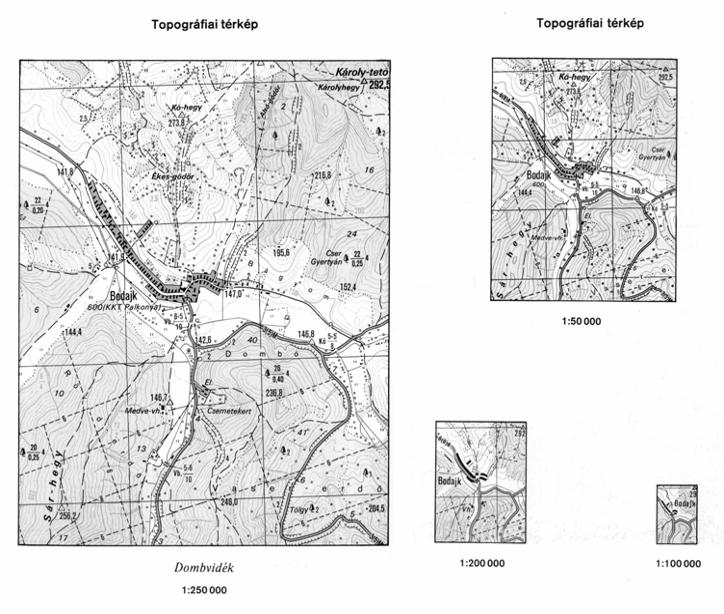

34 34
