ÚJ KATONAI TÉRKÉPEK KÉSZÜLNEK A HM TÉRKÉPÉSZETI KHT-NÁL

Átírás

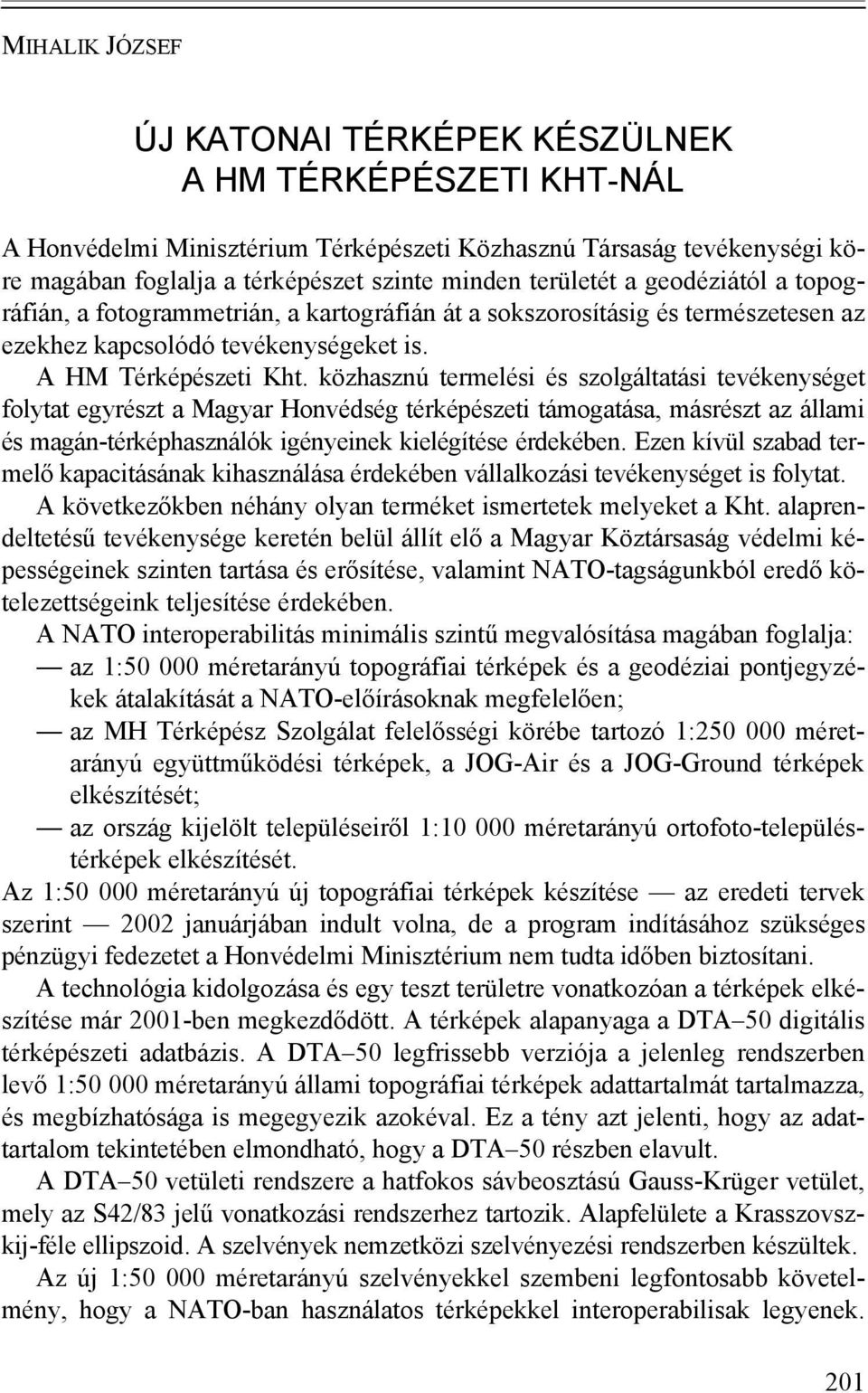

1 MIHALIK JÓZSEF ÚJ KATONAI TÉRKÉPEK KÉSZÜLNEK A HM TÉRKÉPÉSZETI KHT-NÁL A Honvédelmi Minisztérium Térképészeti Közhasznú Társaság tevékenységi köre magában foglalja a térképészet szinte minden területét a geodéziától a topográfián, a fotogrammetrián, a kartográfián át a sokszorosításig és természetesen az ezekhez kapcsolódó tevékenységeket is. A HM Térképészeti Kht. közhasznú termelési és szolgáltatási tevékenységet folytat egyrészt a Magyar Honvédség térképészeti támogatása, másrészt az állami és magán-térképhasználók igényeinek kielégítése érdekében. Ezen kívül szabad termelő kapacitásának kihasználása érdekében vállalkozási tevékenységet is folytat. A következőkben néhány olyan terméket ismertetek melyeket a Kht. alaprendeltetésű tevékenysége keretén belül állít elő a Magyar Köztársaság védelmi képességeinek szinten tartása és erősítése, valamint NATO-tagságunkból eredő kötelezettségeink teljesítése érdekében. A NATO interoperabilitás minimális szintű megvalósítása magában foglalja: az 1: méretarányú topográfiai térképek és a geodéziai pontjegyzékek átalakítását a NATO-előírásoknak megfelelően; az MH Térképész Szolgálat felelősségi körébe tartozó 1: méretarányú együttműködési térképek, a JOG-Air és a JOG-Ground térképek elkészítését; az ország kijelölt településeiről 1: méretarányú ortofoto-településtérképek elkészítését. Az 1: méretarányú új topográfiai térképek készítése az eredeti tervek szerint 2002 januárjában indult volna, de a program indításához szükséges pénzügyi fedezetet a Honvédelmi Minisztérium nem tudta időben biztosítani. A technológia kidolgozása és egy teszt területre vonatkozóan a térképek elkészítése már 2001-ben megkezdődött. A térképek alapanyaga a DTA 50 digitális térképészeti adatbázis. A DTA 50 legfrissebb verziója a jelenleg rendszerben levő 1: méretarányú állami topográfiai térképek adattartalmát tartalmazza, és megbízhatósága is megegyezik azokéval. Ez a tény azt jelenti, hogy az adattartalom tekintetében elmondható, hogy a DTA 50 részben elavult. A DTA 50 vetületi rendszere a hatfokos sávbeosztású Gauss-Krüger vetület, mely az S42/83 jelű vonatkozási rendszerhez tartozik. Alapfelülete a Krasszovszkij-féle ellipszoid. A szelvények nemzetközi szelvényezési rendszerben készültek. Az új 1: méretarányú szelvényekkel szembeni legfontosabb követelmény, hogy a NATO-ban használatos térképekkel interoperabilisak legyenek. 201

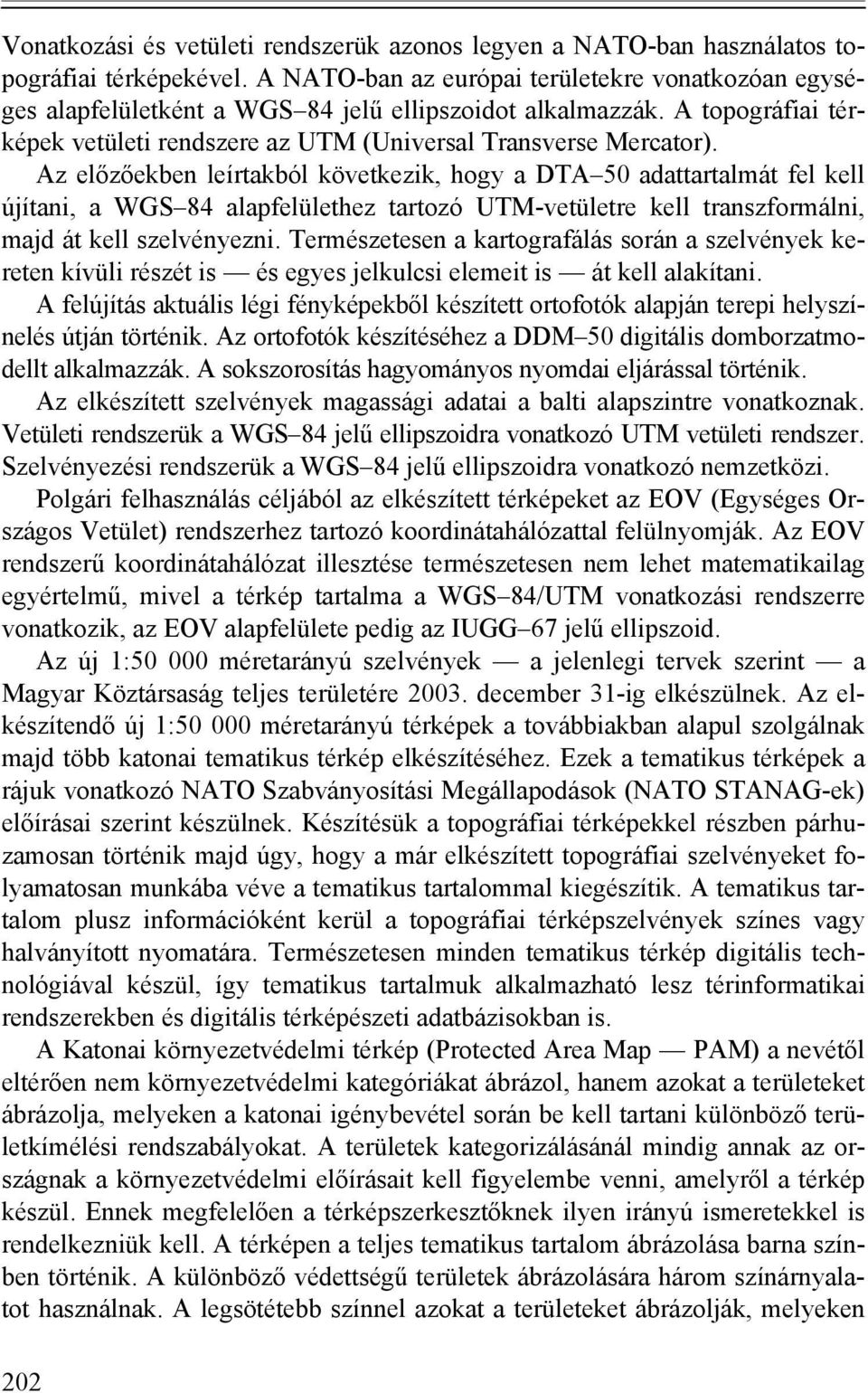

2 Vonatkozási és vetületi rendszerük azonos legyen a NATO-ban használatos topográfiai térképekével. A NATO-ban az európai területekre vonatkozóan egységes alapfelületként a WGS 84 jelű ellipszoidot alkalmazzák. A topográfiai térképek vetületi rendszere az UTM (Universal Transverse Mercator). Az előzőekben leírtakból következik, hogy a DTA 50 adattartalmát fel kell újítani, a WGS 84 alapfelülethez tartozó UTM-vetületre kell transzformálni, majd át kell szelvényezni. Természetesen a kartografálás során a szelvények kereten kívüli részét is és egyes jelkulcsi elemeit is át kell alakítani. A felújítás aktuális légi fényképekből készített ortofotók alapján terepi helyszínelés útján történik. Az ortofotók készítéséhez a DDM 50 digitális domborzatmodellt alkalmazzák. A sokszorosítás hagyományos nyomdai eljárással történik. Az elkészített szelvények magassági adatai a balti alapszintre vonatkoznak. Vetületi rendszerük a WGS 84 jelű ellipszoidra vonatkozó UTM vetületi rendszer. Szelvényezési rendszerük a WGS 84 jelű ellipszoidra vonatkozó nemzetközi. Polgári felhasználás céljából az elkészített térképeket az EOV (Egységes Országos Vetület) rendszerhez tartozó koordinátahálózattal felülnyomják. Az EOV rendszerű koordinátahálózat illesztése természetesen nem lehet matematikailag egyértelmű, mivel a térkép tartalma a WGS 84/UTM vonatkozási rendszerre vonatkozik, az EOV alapfelülete pedig az IUGG 67 jelű ellipszoid. Az új 1: méretarányú szelvények a jelenlegi tervek szerint a Magyar Köztársaság teljes területére december 31-ig elkészülnek. Az elkészítendő új 1: méretarányú térképek a továbbiakban alapul szolgálnak majd több katonai tematikus térkép elkészítéséhez. Ezek a tematikus térképek a rájuk vonatkozó NATO Szabványosítási Megállapodások (NATO STANAG-ek) előírásai szerint készülnek. Készítésük a topográfiai térképekkel részben párhuzamosan történik majd úgy, hogy a már elkészített topográfiai szelvényeket folyamatosan munkába véve a tematikus tartalommal kiegészítik. A tematikus tartalom plusz információként kerül a topográfiai térképszelvények színes vagy halványított nyomatára. Természetesen minden tematikus térkép digitális technológiával készül, így tematikus tartalmuk alkalmazható lesz térinformatikai rendszerekben és digitális térképészeti adatbázisokban is. A Katonai környezetvédelmi térkép (Protected Area Map PAM) a nevétől eltérően nem környezetvédelmi kategóriákat ábrázol, hanem azokat a területeket ábrázolja, melyeken a katonai igénybevétel során be kell tartani különböző területkímélési rendszabályokat. A területek kategorizálásánál mindig annak az országnak a környezetvédelmi előírásait kell figyelembe venni, amelyről a térkép készül. Ennek megfelelően a térképszerkesztőknek ilyen irányú ismeretekkel is rendelkezniük kell. A térképen a teljes tematikus tartalom ábrázolása barna színben történik. A különböző védettségű területek ábrázolására három színárnyalatot használnak. A legsötétebb színnel azokat a területeket ábrázolják, melyeken 202

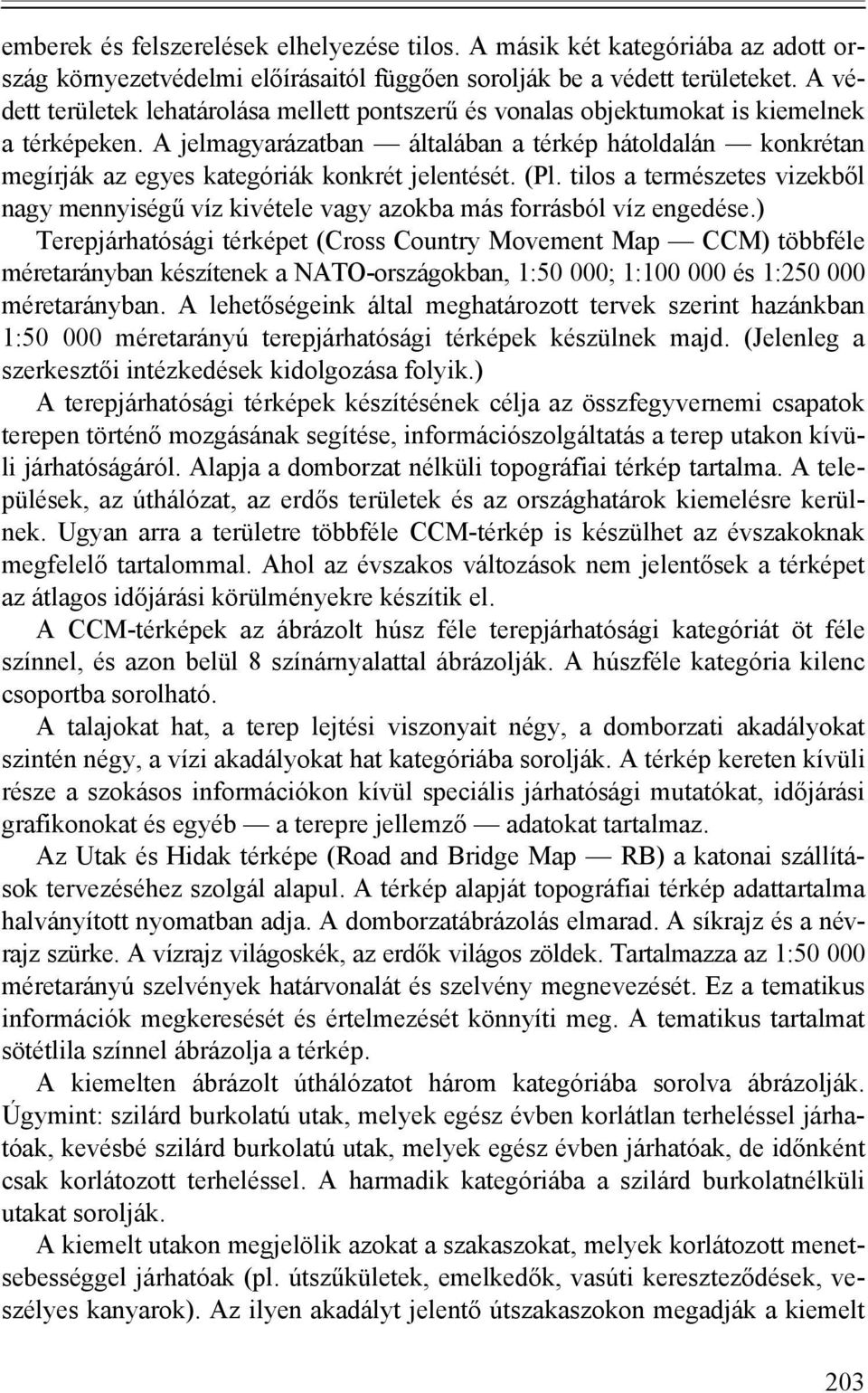

3 emberek és felszerelések elhelyezése tilos. A másik két kategóriába az adott ország környezetvédelmi előírásaitól függően sorolják be a védett területeket. A védett területek lehatárolása mellett pontszerű és vonalas objektumokat is kiemelnek a térképeken. A jelmagyarázatban általában a térkép hátoldalán konkrétan megírják az egyes kategóriák konkrét jelentését. (Pl. tilos a természetes vizekből nagy mennyiségű víz kivétele vagy azokba más forrásból víz engedése.) Terepjárhatósági térképet (Cross Country Movement Map CCM) többféle méretarányban készítenek a NATO-országokban, 1:50 000; 1: és 1: méretarányban. A lehetőségeink által meghatározott tervek szerint hazánkban 1: méretarányú terepjárhatósági térképek készülnek majd. (Jelenleg a szerkesztői intézkedések kidolgozása folyik.) A terepjárhatósági térképek készítésének célja az összfegyvernemi csapatok terepen történő mozgásának segítése, információszolgáltatás a terep utakon kívüli járhatóságáról. Alapja a domborzat nélküli topográfiai térkép tartalma. A települések, az úthálózat, az erdős területek és az országhatárok kiemelésre kerülnek. Ugyan arra a területre többféle CCM-térkép is készülhet az évszakoknak megfelelő tartalommal. Ahol az évszakos változások nem jelentősek a térképet az átlagos időjárási körülményekre készítik el. A CCM-térképek az ábrázolt húsz féle terepjárhatósági kategóriát öt féle színnel, és azon belül 8 színárnyalattal ábrázolják. A húszféle kategória kilenc csoportba sorolható. A talajokat hat, a terep lejtési viszonyait négy, a domborzati akadályokat szintén négy, a vízi akadályokat hat kategóriába sorolják. A térkép kereten kívüli része a szokásos információkon kívül speciális járhatósági mutatókat, időjárási grafikonokat és egyéb a terepre jellemző adatokat tartalmaz. Az Utak és Hidak térképe (Road and Bridge Map RB) a katonai szállítások tervezéséhez szolgál alapul. A térkép alapját topográfiai térkép adattartalma halványított nyomatban adja. A domborzatábrázolás elmarad. A síkrajz és a névrajz szürke. A vízrajz világoskék, az erdők világos zöldek. Tartalmazza az 1: méretarányú szelvények határvonalát és szelvény megnevezését. Ez a tematikus információk megkeresését és értelmezését könnyíti meg. A tematikus tartalmat sötétlila színnel ábrázolja a térkép. A kiemelten ábrázolt úthálózatot három kategóriába sorolva ábrázolják. Úgymint: szilárd burkolatú utak, melyek egész évben korlátlan terheléssel járhatóak, kevésbé szilárd burkolatú utak, melyek egész évben járhatóak, de időnként csak korlátozott terheléssel. A harmadik kategóriába a szilárd burkolatnélküli utakat sorolják. A kiemelt utakon megjelölik azokat a szakaszokat, melyek korlátozott menetsebességgel járhatóak (pl. útszűkületek, emelkedők, vasúti kereszteződések, veszélyes kanyarok). Az ilyen akadályt jelentő útszakaszokon megadják a kiemelt 203

4 utak nemzeti és nemzetközi számozását és szélességét. Kiemelten jelölik a kiépített parkolókat, segélyhelyeket, az autós kompokat (adataikkal együtt). A hidakat külön jellel nem emelik ki, de 1: méretarányú szelvényenkénti bontásban sorszámozzák őket, és feltüntetik terhelhetőségi adataikat is. A híd adatai térképi sorszáma alapján a térkép keretén kívül vagy a hátoldalán elhelyezett táblázatban könnyen megtalálhatóak. A Geodéziai adatok térképe (Position Information Graphic PIG) készítésének célja, hogy támogassa a navigációs és tájoló rendszerekkel ellátott járművek terepi mozgását, segítse a tüzelőállások bemérését és a célpont-meghatározást, gyorsítsa a navigációs eszközök és bemérő rendszerek kalibrálását. Ezeket a célokat a háromszögelési pontok és úgynevezett kontúrpontok kellő sűrűségű ábrázolásával, UTM-koordinátáik és helyszínrajzaik megadásával érik el. A tematikus tartalmat lila színnel ábrázolják. A Katonai környezetvédelmi térkép, a Terepjárhatósági térkép, az Utak és Hidak térképe, és a Geodéziai adatok térképe szelvényeinek az ország teljes területére történő előállítása a HM költségvetési forrásainak függvényében a HM Térképészeti Kht. soron következő feladatai közé tartozik. Ezen feladatok végrehajtásának térképész szakmai akadálya nincs. A HM Térképészeti Kht. az előzőeken kívül még többféle tematikus térképet készít. Az 1: méretarányú NATO együttműködési térképek (JOG Joint Operation Graphic) két változatát (a légi és a földi változatot), légi navigációs térképeket és katonai településtérképeket. A légi navigációs térképek is két változatban készülnek: Általános repülőtérkép és Kismagasságú repülések térképe (LOW Flying Chart) változatban. Az 1: méretarányú együttműködési térkép légi változata a JOG/AIR. A szövetséges légi hadműveletek során a repülő egységek és alegységek e- gyüttműködését támogató térképészeti termék. A légierő alkalmazása szempontjából fontos tematikus információkat tartalmaz. UTM/WGS 84 vetületi rendszerben készül. A térkép kereten kívüli megírásai az ábrázolt területtől függően kettő, illetve három nyelven készülnek. A két kötelező nyelv a készítő ország nyelve és az angol. A harmadik nyelv annak az országnak a nyelve, amelynek területét a térkép ábrázolja. A térkép nyugati és déli keretvonalán kívül részletes jelmagyarázatot, magyarázó szövegeket és ábrákat tartalmaz. Az északi és keleti oldalon a térképi tartalom kifutóra készül. A magassági adatokat lábban írják meg (1 láb kb. 0,3 m). Az 1: méretarányú együttműködési térképek földi változata a JOG/ Ground. A szövetséges szárazföldi hadműveletek során a földi egységek és alegységek együttműködésének megszervezését és fenntartását támogató térkép. Információ tartalma is ennek megfelelő. A JOG/AIR-től eltérően a magasságokat mé- 204

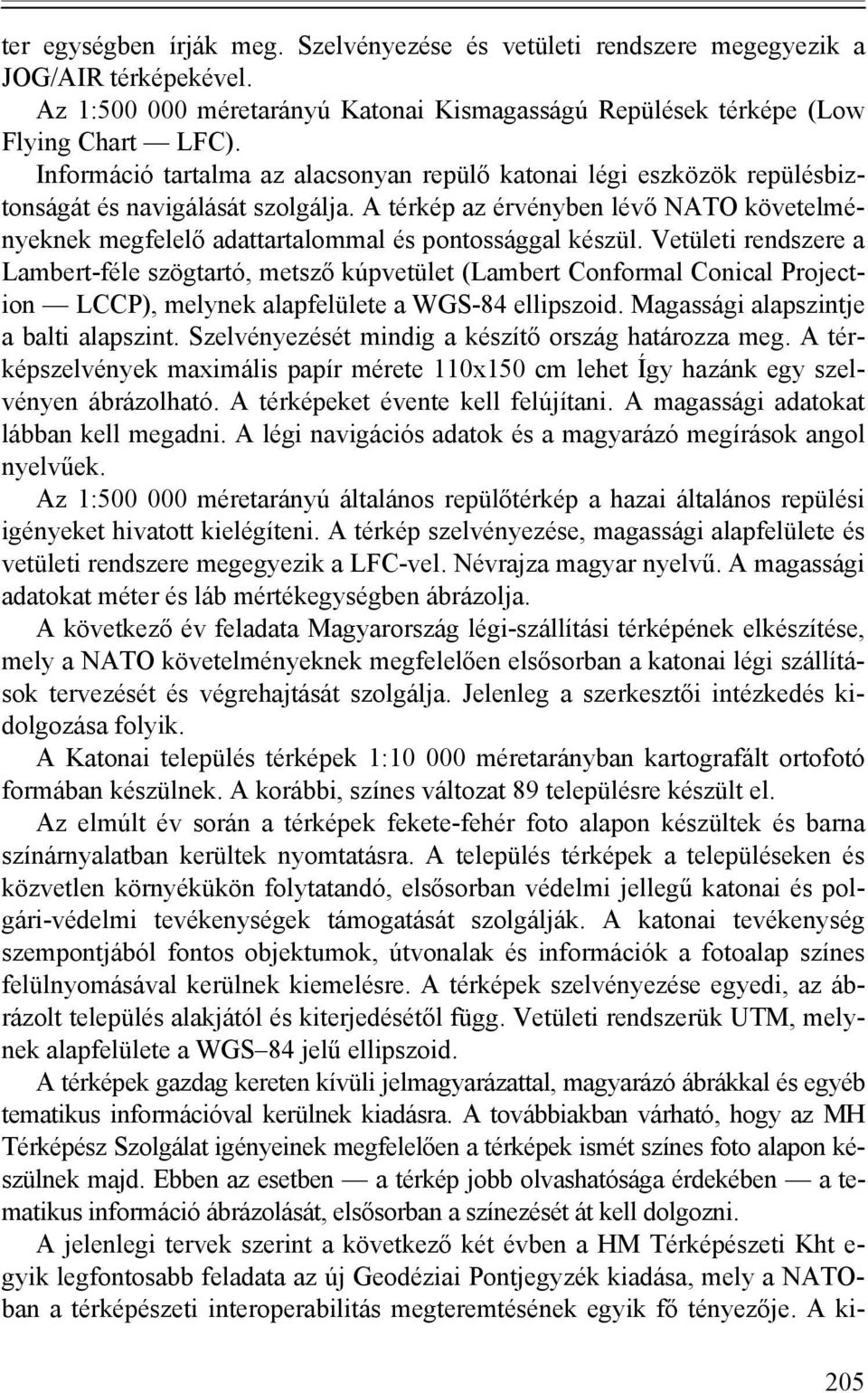

5 ter egységben írják meg. Szelvényezése és vetületi rendszere megegyezik a JOG/AIR térképekével. Az 1: méretarányú Katonai Kismagasságú Repülések térképe (Low Flying Chart LFC). Információ tartalma az alacsonyan repülő katonai légi eszközök repülésbiztonságát és navigálását szolgálja. A térkép az érvényben lévő NATO követelményeknek megfelelő adattartalommal és pontossággal készül. Vetületi rendszere a Lambert-féle szögtartó, metsző kúpvetület (Lambert Conformal Conical Projection LCCP), melynek alapfelülete a WGS-84 ellipszoid. Magassági alapszintje a balti alapszint. Szelvényezését mindig a készítő ország határozza meg. A térképszelvények maximális papír mérete 110x150 cm lehet Így hazánk egy szelvényen ábrázolható. A térképeket évente kell felújítani. A magassági adatokat lábban kell megadni. A légi navigációs adatok és a magyarázó megírások angol nyelvűek. Az 1: méretarányú általános repülőtérkép a hazai általános repülési igényeket hivatott kielégíteni. A térkép szelvényezése, magassági alapfelülete és vetületi rendszere megegyezik a LFC-vel. Névrajza magyar nyelvű. A magassági adatokat méter és láb mértékegységben ábrázolja. A következő év feladata Magyarország légi-szállítási térképének elkészítése, mely a NATO követelményeknek megfelelően elsősorban a katonai légi szállítások tervezését és végrehajtását szolgálja. Jelenleg a szerkesztői intézkedés kidolgozása folyik. A Katonai település térképek 1: méretarányban kartografált ortofotó formában készülnek. A korábbi, színes változat 89 településre készült el. Az elmúlt év során a térképek fekete-fehér foto alapon készültek és barna színárnyalatban kerültek nyomtatásra. A település térképek a településeken és közvetlen környékükön folytatandó, elsősorban védelmi jellegű katonai és polgári-védelmi tevékenységek támogatását szolgálják. A katonai tevékenység szempontjából fontos objektumok, útvonalak és információk a fotoalap színes felülnyomásával kerülnek kiemelésre. A térképek szelvényezése egyedi, az ábrázolt település alakjától és kiterjedésétől függ. Vetületi rendszerük UTM, melynek alapfelülete a WGS 84 jelű ellipszoid. A térképek gazdag kereten kívüli jelmagyarázattal, magyarázó ábrákkal és egyéb tematikus információval kerülnek kiadásra. A továbbiakban várható, hogy az MH Térképész Szolgálat igényeinek megfelelően a térképek ismét színes foto alapon készülnek majd. Ebben az esetben a térkép jobb olvashatósága érdekében a tematikus információ ábrázolását, elsősorban a színezését át kell dolgozni. A jelenlegi tervek szerint a következő két évben a HM Térképészeti Kht e- gyik legfontosabb feladata az új Geodéziai Pontjegyzék kiadása, mely a NATOban a térképészeti interoperabilitás megteremtésének egyik fő tényezője. A ki- 205

6 adás előkészítése már a évben megtörtént, de a végrehajtás a költségvetési források hiánya miatt késedelmet szenved. A Geodéziai Pontjegyzék tartalmazni fogja WGS 84-re vonatkozó nemzetközi szelvényezésű, 1: méretarányú szelvényenkénti bontásban a vízszintes állami geodéziai alappont hálózat I. II. III. IV. rendű pontjainak: EOV (az állami alaphálózatban alkalmazott) számát; állandósításának módját, rendűségét; IUGG 67 ϕ, λ ellipszoidi földrajzi koordinátáit; EOV Y, X síkkoordinátáit; WGS 84 ϕ, λ ellipszoidi földrajzi koordinátáit; UTM Y, X síkkoordinátáit az alap és átfedő sávokban; az UTM zóna számát (az átfedő sávét is); MGRS azonosítóját; balti alapszintre vonatkozó magassági adatait; a ponthoz tartozó helyszínrajzot; magyar és angol nyelvű tájékoztatót a katalógus tartalmára vonatkozóan; az állandósítási módok vázlatait; áttekintő lapot az 1: méretarányú térképszelvényekről; pontvázlatokat 1: méretarányú szelvényeken (felülnyomva). A kiinduló adatok a FÖMI (Földmérési és Távérzékelési Intézet) adattárából digitális formában beszerzendő hiteles EOV Y, X koordináták és a balti alapszintre vonatkozó magassági adatok. Az új pontjegyzék adatait a koordináták transzformációjával, illetve az EOV koordináták és a magasságok esetében azok változatlan átvételével állítják elő. A GPS-szel (Global Positioning System) újra meghatározott 1153 db pont (OGPSH, Országos GPS Hálózat) koordinátái rendelkezésre állnak az IUGG 67 és a WGS 84 referencia ellipszoidokra vonatkozóan, illetve vonatkozási rendszerekben, ezért a transzformációs együtthatók számításához alkalmazhatók. A transzformálandó EOV Y, X koordináták adatfile-ból történő kigyűjtéséhez el kell készíteni egy leválogató programot. A TRANSZFORMÁCIÓ FOLYAMATA: 1. A transzformációs együtthatók meghatározása; 2. EOV Y, X-ból IUGG 67 ϕ, λ számítása; 3. IUGG 67 ϕ, λ-ból WGS 84 (EUREF) ϕ, λ számítása; 4. WGS 84 (EUREF) ϕ, λ-ból UTM Y, X számítása; 5. UTM Y, X-ből MGRS számítása. Az EOV síkkoordináták átszámítása IUGG 67 ellipszoidi földrajzi koordinátákká az A/1 EOV Vetületi Szabályzat, és a FÖMI által kiadott A magyarországi geodéziai vonatkozási és vetületi rendszerek leíró katalógusa alapján történik. 206

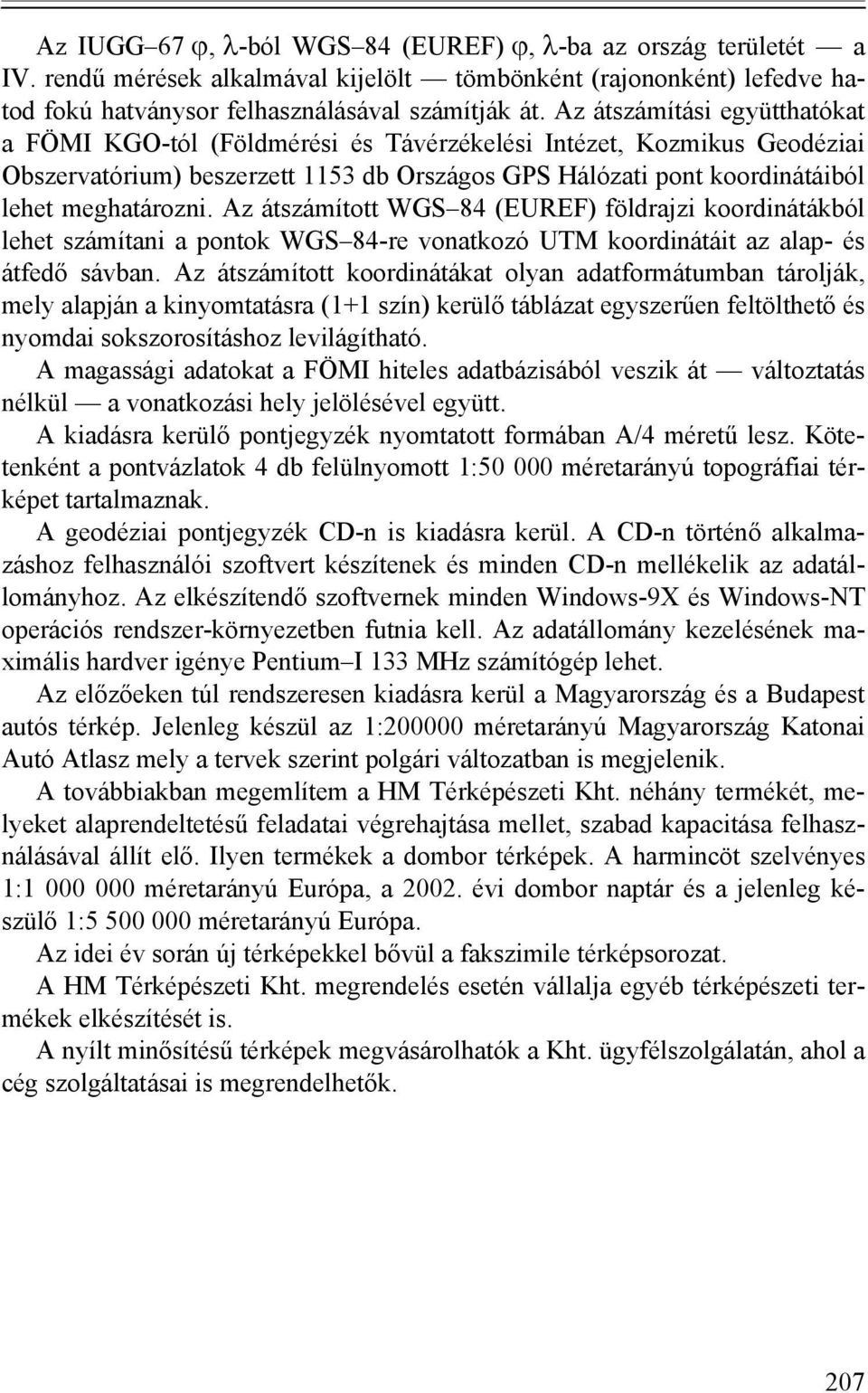

7 Az IUGG 67 ϕ, λ-ból WGS 84 (EUREF) ϕ, λ-ba az ország területét a IV. rendű mérések alkalmával kijelölt tömbönként (rajononként) lefedve hatod fokú hatványsor felhasználásával számítják át. Az átszámítási együtthatókat a FÖMI KGO-tól (Földmérési és Távérzékelési Intézet, Kozmikus Geodéziai Obszervatórium) beszerzett 1153 db Országos GPS Hálózati pont koordinátáiból lehet meghatározni. Az átszámított WGS 84 (EUREF) földrajzi koordinátákból lehet számítani a pontok WGS 84-re vonatkozó UTM koordinátáit az alap- és átfedő sávban. Az átszámított koordinátákat olyan adatformátumban tárolják, mely alapján a kinyomtatásra (1+1 szín) kerülő táblázat egyszerűen feltölthető és nyomdai sokszorosításhoz levilágítható. A magassági adatokat a FÖMI hiteles adatbázisából veszik át változtatás nélkül a vonatkozási hely jelölésével együtt. A kiadásra kerülő pontjegyzék nyomtatott formában A/4 méretű lesz. Kötetenként a pontvázlatok 4 db felülnyomott 1: méretarányú topográfiai térképet tartalmaznak. A geodéziai pontjegyzék CD-n is kiadásra kerül. A CD-n történő alkalmazáshoz felhasználói szoftvert készítenek és minden CD-n mellékelik az adatállományhoz. Az elkészítendő szoftvernek minden Windows-9X és Windows-NT operációs rendszer-környezetben futnia kell. Az adatállomány kezelésének maximális hardver igénye Pentium I 133 MHz számítógép lehet. Az előzőeken túl rendszeresen kiadásra kerül a Magyarország és a Budapest autós térkép. Jelenleg készül az 1: méretarányú Magyarország Katonai Autó Atlasz mely a tervek szerint polgári változatban is megjelenik. A továbbiakban megemlítem a HM Térképészeti Kht. néhány termékét, melyeket alaprendeltetésű feladatai végrehajtása mellet, szabad kapacitása felhasználásával állít elő. Ilyen termékek a dombor térképek. A harmincöt szelvényes 1: méretarányú Európa, a évi dombor naptár és a jelenleg készülő 1: méretarányú Európa. Az idei év során új térképekkel bővül a fakszimile térképsorozat. A HM Térképészeti Kht. megrendelés esetén vállalja egyéb térképészeti termékek elkészítését is. A nyílt minősítésű térképek megvásárolhatók a Kht. ügyfélszolgálatán, ahol a cég szolgáltatásai is megrendelhetők. 207
