1 NEMZETVÉDELMI EGYETEMI KÖZLEMÉNYEK DR. SZÁNKI LÁSZLÓ mérnök alezredes 1 MŰVELETEK TÉRKÉPÉSZETI TÁMOGATÁSA július 1-vel a Magyar Honvédségben egy kis mértékű, de nagy jelentőségű rendszerváltásra került sor. Magyarország teljesítette egyik NATO vállalását. A térképészeti támogatás területén teljes körű térképcsere, térképrendszer váltás történt. Egy több mint ötéves folyamat eredményeképpen elmondható, hogy a még a Varsói Szerződésben használt Gauss-rendszerű térképeket kivonták, és ma már minden katonai szervezet a NATO szabványoknak megfelelő UTM-rendszerű térképekkel van ellátva. Ez a nagy horderejű eredmény sok szakember összehangolt, hozzáértő munkájának a gyümölcse. Tükröződik benne a magyar katonatérképészek magas szintű szakmai ismerete, a csapatoknál a térképellátással foglalkozó tisztek, tiszthelyettesek tevékenysége, valamint az új térképészeti anyagok használatára felkészítő oktatógárda aktivitása. Csak ennek a közös munkának az eredményeként valósíthatta meg a Magyar Honvédség a NATO Térképészeti Politikában elfogadott, a szövetségesekkel történő együttműködés érdekében meghatározott feladatokat. Magyarország április 4-i csatlakozása a NATO-hoz szükségessé tette, hogy a tagországokban rendszerben lévő térképrendszert a Magyar Honvédségnél is alkalmazzák, azonban a csatlakozás nem hozta magával automatikusan a térképeinken használt vetületi és koordinátarendszer, valamint a térképi jelkulcsok megváltozását. NATO partnereink tudatában voltak annak, hogy a térkép-átalakítás jelentős költségekkel jár, ezért a Magyar Honvédség türelmi időt kapott az együttműködéshez szükséges térképi feltételek kialakításához. Az együttműködés minimális feltételeit már a NATO csatlakozást megelőzően, mint PfP tagország biztosította a Magyar Honvédség azzal, hogy az akkor rendszerben lévő Gauss-Krüger vetületi rendszerű térképek egy része változatlan tartalommal, de UTM koordinátahálózattal felülnyomott és a NATO STANAG-ek által megkövetelt főbb formai jellemzőkkel került kiadásra. A Magyar Honvédségben június 30-ig rendszerben lévő térképészeti anyagok az átalakításuk érdekében tett átmeneti megoldások ellenére sem elégítették ki teljes mértékben a NATO csatlakozás következtében felmerült új követelményeket. 1 MH térképész szolgálatfőnök-helyettes. 48

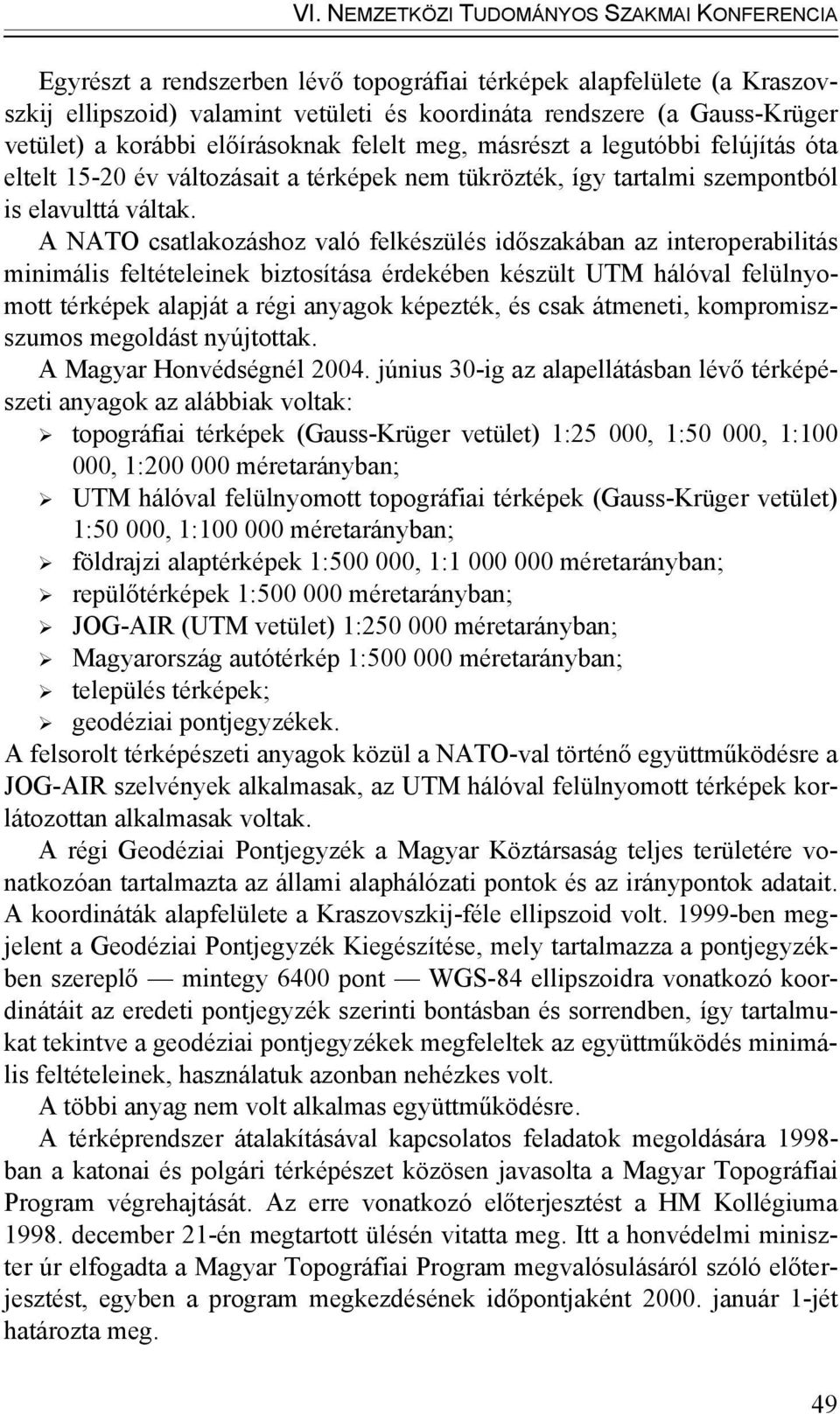

2 VI. NEMZETKÖZI TUDOMÁNYOS SZAKMAI KONFERENCIA Egyrészt a rendszerben lévő topográfiai térképek alapfelülete (a Kraszovszkij ellipszoid) valamint vetületi és koordináta rendszere (a Gauss-Krüger vetület) a korábbi előírásoknak felelt meg, másrészt a legutóbbi felújítás óta eltelt év változásait a térképek nem tükrözték, így tartalmi szempontból is elavulttá váltak. A NATO csatlakozáshoz való felkészülés időszakában az interoperabilitás minimális feltételeinek biztosítása érdekében készült UTM hálóval felülnyomott térképek alapját a régi anyagok képezték, és csak átmeneti, kompromiszszumos megoldást nyújtottak. A Magyar Honvédségnél június 30-ig az alapellátásban lévő térképészeti anyagok az alábbiak voltak: topográfiai térképek (Gauss-Krüger vetület) 1:25 000, 1:50 000, 1: , 1: méretarányban; UTM hálóval felülnyomott topográfiai térképek (Gauss-Krüger vetület) 1:50 000, 1: méretarányban; földrajzi alaptérképek 1: , 1: méretarányban; repülőtérképek 1: méretarányban; JOG-AIR (UTM vetület) 1: méretarányban; Magyarország autótérkép 1: méretarányban; település térképek; geodéziai pontjegyzékek. A felsorolt térképészeti anyagok közül a NATO-val történő együttműködésre a JOG-AIR szelvények alkalmasak, az UTM hálóval felülnyomott térképek korlátozottan alkalmasak voltak. A régi Geodéziai Pontjegyzék a Magyar Köztársaság teljes területére vonatkozóan tartalmazta az állami alaphálózati pontok és az iránypontok adatait. A koordináták alapfelülete a Kraszovszkij-féle ellipszoid volt ben megjelent a Geodéziai Pontjegyzék Kiegészítése, mely tartalmazza a pontjegyzékben szereplő mintegy 6400 pont WGS-84 ellipszoidra vonatkozó koordinátáit az eredeti pontjegyzék szerinti bontásban és sorrendben, így tartalmukat tekintve a geodéziai pontjegyzékek megfeleltek az együttműködés minimális feltételeinek, használatuk azonban nehézkes volt. A többi anyag nem volt alkalmas együttműködésre. A térképrendszer átalakításával kapcsolatos feladatok megoldására ban a katonai és polgári térképészet közösen javasolta a Magyar Topográfiai Program végrehajtását. Az erre vonatkozó előterjesztést a HM Kollégiuma december 21-én megtartott ülésén vitatta meg. Itt a honvédelmi miniszter úr elfogadta a Magyar Topográfiai Program megvalósulásáról szóló előterjesztést, egyben a program megkezdésének időpontjaként január 1-jét határozta meg. 49

3 NEMZETVÉDELMI EGYETEMI KÖZLEMÉNYEK A döntésnek megfelelően 1999-ben megkezdődött a program előkészítése. Ez magában foglalta a Magyar Topográfiai Program követelményrendszerének kidolgozását és egy előzetes kísérleti projekt végrehajtását ben folytatódott a Magyar Topográfiai Program végrehajtásához szükséges követelményrendszer kialakítása, a digitális topográfiai adatbázisszabvány és az egyéb szakmai utasítások kidolgozása. A Magyar Honvédség a NATO-interoperábilis térképrendszerének kialakítását a Magyar Topográfiai Program részeként, annak alapanyagaira támaszkodó programként tervezte megvalósítani 1999 és 2005 között ben financiális okok miatt elhalasztották a Magyar Topográfiai Program megkezdését, ezért szükségessé vált a Magyar Honvédség térképészeti anyagrendszerének átalakítására és cseréjére vonatkozó elképzelések újragondolása, különös tekintettel a NATO-tagságból adódó kötelezettségekre. Ennek megfelelően a térképészeti anyagrendszer átalakításának végrehajtása a Magyar Honvédségnél két lépcsőben valósul meg. Az első lépcső a július 1- el lezárult minimális program, a második lépcsőben a térképrendszer NATO elvek szerinti teljes átalakítása során valósul meg. A minimális, illetve a teljes program alapvetően a Magyar Honvédségben jelentkező térképészeti igények kielégítését tűzi ki célul, de e mellett fontos feladat a Földmérési és térképészeti tevékenységről szóló 1996 évi LXXVI. törvény alapján a honvédelmi miniszter felelősségébe tartozó állami térképezési feladatok végzése is. A térképészeti anyagrendszer átalakításának minimális programja a NATO együttműködés szempontjából elengedhetetlenül szükséges térképészeti anyagok átalakítását és a Magyar Honvédségben történő rendszeresítését foglalta magában. A térképrendszer átalakításának legfontosabb jellemzője a Gauss-Krüger koordináta-rendszerről való áttérés a WGS 84/UTM koordináta-rendszer alkalmazására. Ennek következtében valamennyi geodéziai koordinátát tartalmazó, jelenleg használatban lévő anyagot nyilvántartást át kellett dolgozni. Különösen fontos volt a vezetési információs rendszereknek, a fegyverirányítási illetve navigációs rendszereknek az új koordinátarendszernek megfelelő átalakítása. A térképrendszer átalakítása szükségessé tette a hadműveleti és békevezetési okmányok átdolgozását, az oktatási és kiképzési programok módosítását, valamint a térképi alapon kidolgozott, vagy koordinátákat tartalmazó valamennyi szöveges dokumentum átalakítását is. A térképrendszer átalakításának minimális programja számos olyan feladat végrehajtását vonta maga után, amely túlmutatott a térképész szolgálat tevékenységén. A térképészeti anyagok rendszerbe állításra csak az összes térkép elkészítése és a felhasználókhoz való eljuttatás után, meghatározott fordulónapon kerülhetett sor. 50

4 VI. NEMZETKÖZI TUDOMÁNYOS SZAKMAI KONFERENCIA A most bevezetett és a régi, eltérő koordináta-rendszerben készült térképészeti anyagok egyidejűleg nem tarthatók rendszerben. Így a részlegesen felújított és a NATO-előírások szerint kialakított 1: és 1: méretarányú térképek bevezetésével párhuzamosan a meglévő 1:25 000, 1:50 000, 1: és 1: méretarányú topográfiai térképeket be kellett vonni a katonai szervezetektől. A július 1-én rendszerbe állított térképészeti anyagok az alábbiak: 1: méretarányú topográfiai térképek Magyarország területére (319 szelvény); 1: méretarányú Hadműveleti Együttműködési Térképek (JOG) földi és légi változata; 1: méretarányú Harcászati Repülőtérképek (TFC); 1: méretarányú Alacsonyrepülési Térkép (LFC); 1: : méretarányú színes ortofotó településtérképek; Digitális Geodéziai Pontjegyzék. Az 1: méretarányú térképsorozat helyesbítése és NATO szabvány szerinti átszerkesztése a meghatározott határidőig csak az adatbázis alapú korszerű digitális térképkészítési technológiával sikerülhetett. Az új 1: méretarányú térképek a Magyar Köztársaságban részletességét, frissességét és egységességet tekintve egyedülálló, tartalmában a STANAG 7072-vel bevezetett DIGEST-nek megfelelő DTA 50 adatbázisból készültek. Első lépésként a legújabb légi fényképekből készített ortofototérképek alapján irodai kiértékeléssel és terepi helyszíneléssel, szükség szerinti mérésekkel az adatbázis helyesbítése történt meg. A tartalmi felújítás mellett a vetület és alapfelület-váltás miatt az eddig rendszerben lévő térképeken is alkalmazott, ún. nemzetközi szelvényezési rendszer megtartása ellenére, munkaigényes átszerkesztési munkákat kellett elvégezni. A korábbi térképek 4 szomszédos szelvényének számítógépes öszszeillesztése után vált lehetővé az új térképlap előállítása, amely tartalmában, formájában megfelel a vonatkozó előírásoknak. Az 1: méretarányú NATO együttműködési térképek, közismert nevükön JOG térképek hat szelvénye esik a magyar felelősségi területre a NATO-n belüli munkamegosztás szerint. Az UTM vetületben, WGS 84-es alapfelületen szerkesztett térképek három változatban készültek el: a légi, a földi és a békeidős légi változatban. A JOG térképek előállításának alapja a megfelelő vektoros adatbázis, amely tartalmazza a térképeken többé-kevésbé azonos topográfiát, kiegészítve az egyes változatok tartalmának megfelelő tematikus rétegekkel. A légi változat, a JOG/AIR egyszerűsített település-hálózattal, a repülést befolyásoló tényezők, akadályok kiemelésével készültek. A tengerszint feletti magasságokat a repülésben alkalmazott mértékegységben lábban tüntetik fel. 51

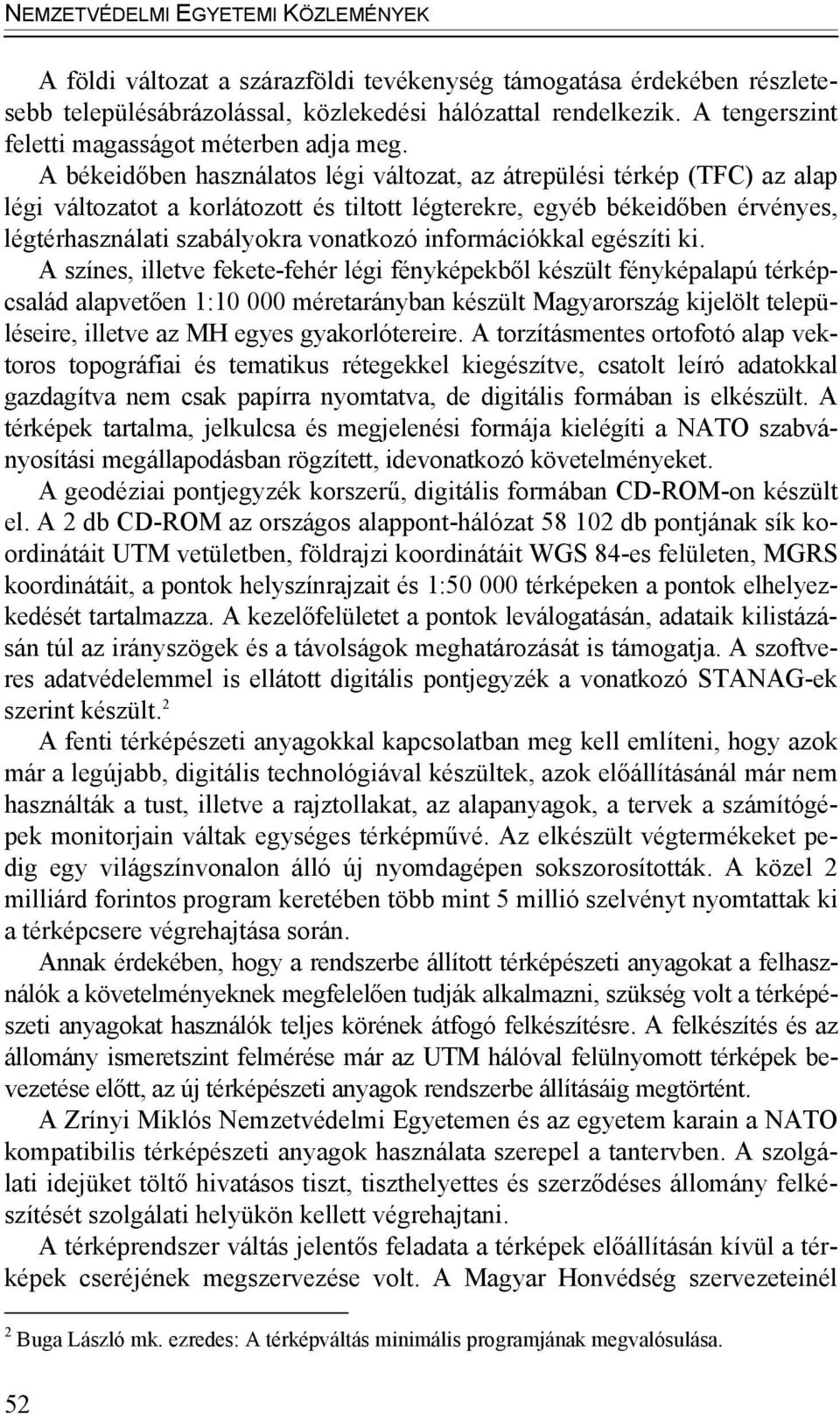

5 NEMZETVÉDELMI EGYETEMI KÖZLEMÉNYEK A földi változat a szárazföldi tevékenység támogatása érdekében részletesebb településábrázolással, közlekedési hálózattal rendelkezik. A tengerszint feletti magasságot méterben adja meg. A békeidőben használatos légi változat, az átrepülési térkép (TFC) az alap légi változatot a korlátozott és tiltott légterekre, egyéb békeidőben érvényes, légtérhasználati szabályokra vonatkozó információkkal egészíti ki. A színes, illetve fekete-fehér légi fényképekből készült fényképalapú térképcsalád alapvetően 1: méretarányban készült Magyarország kijelölt településeire, illetve az MH egyes gyakorlótereire. A torzításmentes ortofotó alap vektoros topográfiai és tematikus rétegekkel kiegészítve, csatolt leíró adatokkal gazdagítva nem csak papírra nyomtatva, de digitális formában is elkészült. A térképek tartalma, jelkulcsa és megjelenési formája kielégíti a NATO szabványosítási megállapodásban rögzített, idevonatkozó követelményeket. A geodéziai pontjegyzék korszerű, digitális formában CD-ROM-on készült el. A 2 db CD-ROM az országos alappont-hálózat db pontjának sík koordinátáit UTM vetületben, földrajzi koordinátáit WGS 84-es felületen, MGRS koordinátáit, a pontok helyszínrajzait és 1: térképeken a pontok elhelyezkedését tartalmazza. A kezelőfelületet a pontok leválogatásán, adataik kilistázásán túl az irányszögek és a távolságok meghatározását is támogatja. A szoftveres adatvédelemmel is ellátott digitális pontjegyzék a vonatkozó STANAG-ek szerint készült. 2 A fenti térképészeti anyagokkal kapcsolatban meg kell említeni, hogy azok már a legújabb, digitális technológiával készültek, azok előállításánál már nem használták a tust, illetve a rajztollakat, az alapanyagok, a tervek a számítógépek monitorjain váltak egységes térképművé. Az elkészült végtermékeket pedig egy világszínvonalon álló új nyomdagépen sokszorosították. A közel 2 milliárd forintos program keretében több mint 5 millió szelvényt nyomtattak ki a térképcsere végrehajtása során. Annak érdekében, hogy a rendszerbe állított térképészeti anyagokat a felhasználók a követelményeknek megfelelően tudják alkalmazni, szükség volt a térképészeti anyagokat használók teljes körének átfogó felkészítésre. A felkészítés és az állomány ismeretszint felmérése már az UTM hálóval felülnyomott térképek bevezetése előtt, az új térképészeti anyagok rendszerbe állításáig megtörtént. A Zrínyi Miklós Nemzetvédelmi Egyetemen és az egyetem karain a NATO kompatibilis térképészeti anyagok használata szerepel a tantervben. A szolgálati idejüket töltő hivatásos tiszt, tiszthelyettes és szerződéses állomány felkészítését szolgálati helyükön kellett végrehajtani. A térképrendszer váltás jelentős feladata a térképek előállításán kívül a térképek cseréjének megszervezése volt. A Magyar Honvédség szervezeteinél 2 Buga László mk. ezredes: A térképváltás minimális programjának megvalósulása. 52

6 VI. NEMZETKÖZI TUDOMÁNYOS SZAKMAI KONFERENCIA rendszerben lévő, jelentős mennyiségű térképet be kellett vonni, valamint egyidejűleg az alakulatok rendelkezésére kellet bocsátani az új térképeket. A feladat sikeres végrehajtása lehetővé tette, hogy az egész Magyar Honvédség áttérjen a UTM rendszerű térképek használatára. Az első ütemben a december 31-ig elkészült termékek rendszerbe állítására július 1-el került sor. A térképcsere végrehajtásában részt vevő szervezetek, az MH Térképész Szolgálat, az MH Összhaderőnemi Logisztikai és Támogató Parancsnokság és a katonai szervezetek térképész beosztású tisztjei, tiszthelyettesei megfeszített munkájának köszönhetően minden alakulat megkapta a normáknak megfelelő mennyiségű térképet, valamint bevontuk az eddig használt összes Gauss-Krüger vetületi rendszerű térképészeti anyagot. A régi térképek bevonására azért volt szükség, mert két különböző vetületi rendszerű térkép nem tartható rendszerben a koordináták különbözősége miatt. A teljes átalakítási program magába foglalja a térképészeti alapadatbázisok létrehozását, a honvédelmi érdekek figyelembe vételével a katonai célú térképészeti igények kielégítésére. Az alapadatbázisokra támaszkodva minden méretarányban elkészülnek a katonai topográfiai térképek megújított változatai. A Térképész Szolgálat 2004-ben megkezdte a a Magyar Topográfiai Program második ütemének, az MH térképészeti anyagainak NATO-szabványok szerinti teljes átalakítását, amely tartalmazza: egy új konstrukciójú, tartalmilag és formailag korrekt, korszerű, a NATO szabványoknak megfelelő teljes térképsorozat előállítását; a NATO együttműködésre előírt és az MH térképészeti és katonaföldrajzi támogatásához nélkülözhetetlen térképészeti anyagok 1:25 000, 1:50 00, 1: és 1: , 1: méretarányú topográfiai térképek elkészítését; a NATO-szabványok szerint előállított és a fenti térképészeti anyagok előállításához nélkülözhetetlen alapként szolgáló digitális térképészeti adatbázisok létrehozását; a meghatározott ortofotó településtérképek előállítását. A teljes program végrehajtásának eredményeként az MH rendelkezni fog mindazon térképészeti anyagokkal, amelyek a NATO-együttműködéshez és a Magyar Honvédség feladatainak ellátásához szükségesek. Az előállított termékek megfelelő alapanyagul fognak szolgálni a NATO-ban alkalmazott tematikus (terepjárhatósági, közlekedési, geodéziai, környezetvédelmi) térképek elkészítéséhez, az MH informatikai alapú vezetési és irányítási rendszerei térképészeti támogatásához, a korszerű fegyverrendszerek (pl. Gripen) működtetéséhez szükséges speciális térképészeti alapanyagok előállításához valamint a földmérési és térképészeti tevékenységről szóló törvény alapján a honvédelmi miniszter felelősségi körébe tartozó polgári célokat szolgáló állami topográfiai térképek létrehozásához. 53
