1 Térképismeret ELTE TTK Földtudományi és s Földrajz F BSc Török k Zsolt, Draskovits Zsuzsa ELTE IK TérkT rképtudományi és Geoinformatikai Tanszék Terepi adatgyűjt jtés s (közvetlen) A térkt rképek forrásai (Kartográfiai informáci ciónyerés) Földmérés/ Geodézia Légifényképezés fotogrammetria Távérzékelési módszerekm GPS-adatgy adatgyűjtés Térvonatkozású tematikus informáci ció tematikus térkt rképezés s (pl. geomorfológia, gia, geológia) gia) 1

2 Felmérés Térképkészítés s 1. Közvetett informáci ció-nyerés Korábbi térkt rképek Szöveges, grafikus, képi k források (analóg) Pl. útinapló,, lexikon, rajz, festmény, fénykf nykép Adatbázisok (digitális) Geodézia Geodézia törtt rténete Felső geodézia (a Föld F mérése) m Alsó geodézia (mérések a FöldF ldön) Koordináták k meghatároz rozása Vízszintes mérés m s (X,Y) Magasságm gmérés s (Z) 2

3 Al Maimún földmérése (Eratoszthenész módszere) Hérón dioptrája Várépítész a 16. században zadban Odométer tergördüló távolságmérő) 3

4 Hosszmérés Mérőasztal I. katonai felvétel (18.század) zad) 4

5 Deréksz kszög g kitűzése Szintezés Duna mappáci ció (Vásárhelyi Pál) P Vízfelmérés Feladat: mérés m s (kitűzés) 1.Hosszak, távolst volságok mérésem Közvetlen (hosszm( hosszmérés,mérőpálca, - kötél, lánc l stb.) Közvetett (távm( vmérés optikai, fizikai elven) 2. Szögek mérésem 5

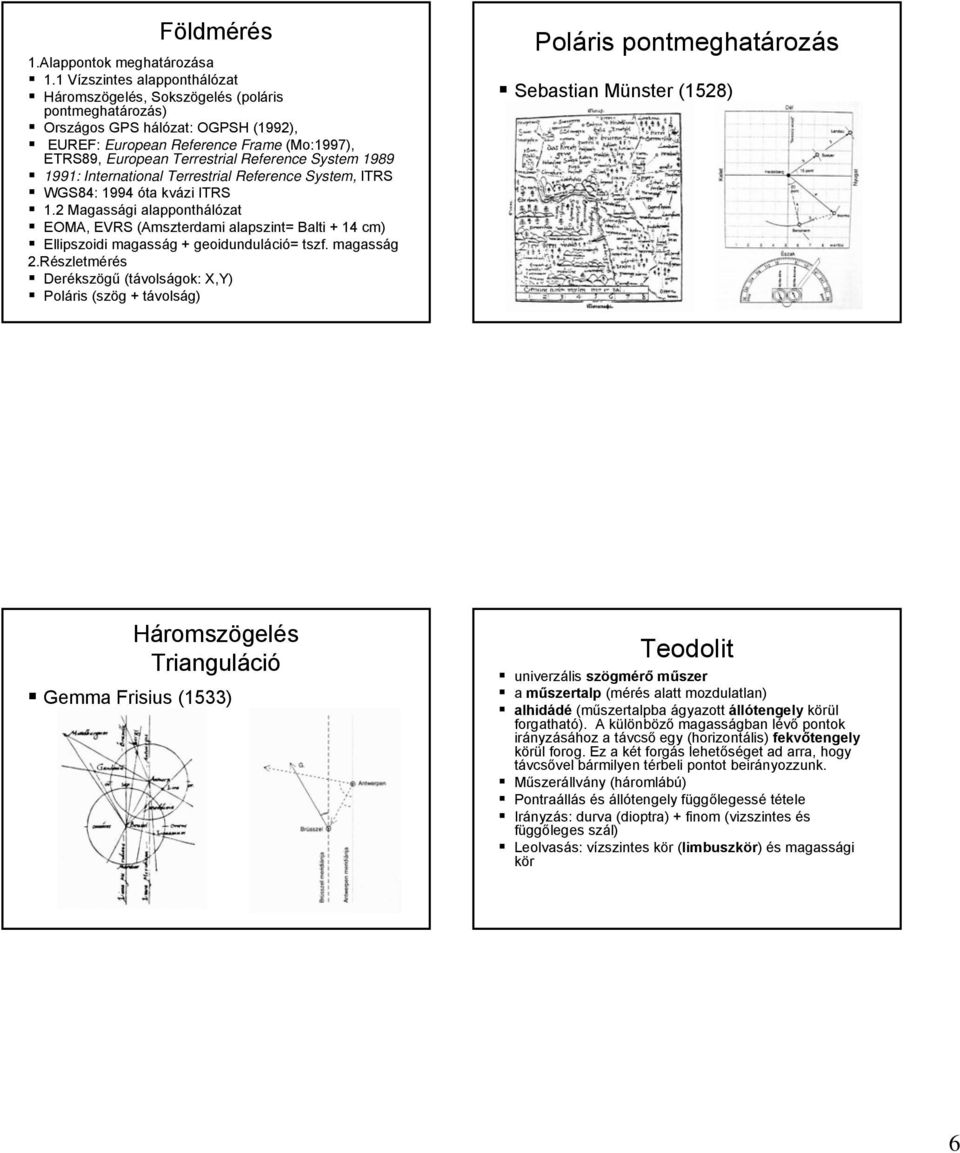

6 Földmérés 1.Alappontok meghatároz rozása 1.1 Vízszintes V alapponthálózat Háromszögelés, Sokszögel gelés (poláris pontmeghatároz rozás) Országos GPS hálózat: h OGPSH (1992), EUREF: European Reference Frame (Mo:1997), ETRS89, European Terrestrial Reference System : International Terrestrial Reference System, ITRS WGS84: 1994 óta kvázi ITRS 1.2 Magassági gi alapponthálózat EOMA, EVRS (Amszterdami alapszint= Balti + 14 cm) Ellipszoidi magasság g + geoidunduláci ció= tszf.. magasság 2.Részletm szletmérés Deréksz kszögű (távols volságok: X,Y) Poláris (szög g + távolst volság) Poláris pontmeghatároz rozás Sebastian Münster (1528) Háromszögelés Trianguláci ció Gemma Frisius (1533) Teodolit univerzális szögm gmérő műszer a műszertalp (mérés alatt mozdulatlan) alhidádé (műszertalpba ágyazott állótengely körül forgatható). A különböző magasságban gban lévő pontok irányz nyzásához a távcső egy (horizontális) fekvőtengely körül forog. Ez a két forgás lehetőséget ad arra, hogy távcsővelvel bármilyen térbeli pontot beirányozzunk nyozzunk. Műszerállvány (hároml romlábú) Pontraáll llás és állótengely függf ggőlegessé tételetele Irányz nyzás: durva (dioptra( dioptra) ) + finom (vizszintes( és függőleges szál) Leolvasás: s: vízszintes v kör k r (limbuszk( limbuszkör) és s magassági gi kör 6

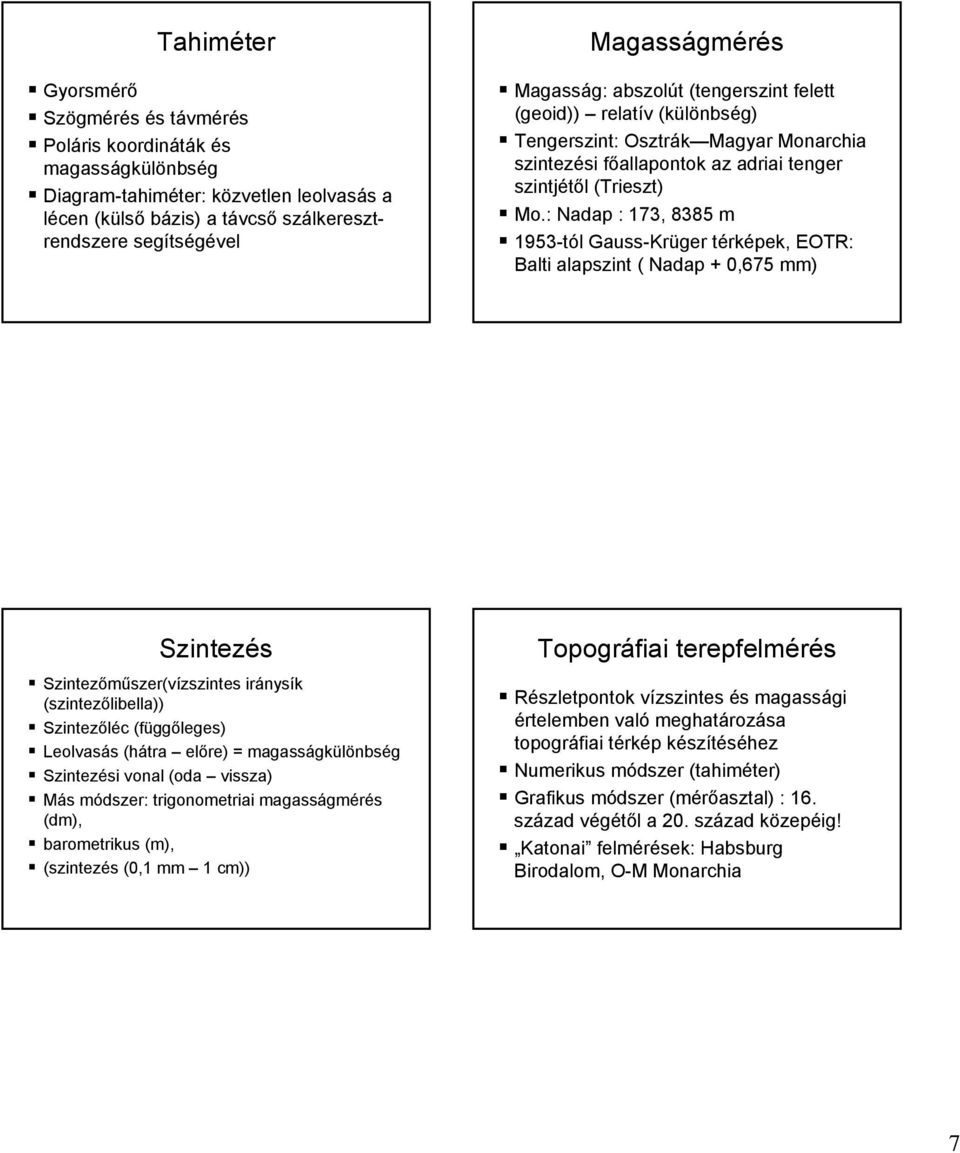

7 Tahiméter Gyorsmérő Szögm gmérés és s távmt vmérés Poláris koordináták és magasságk gkülönbség Diagram-tahim tahiméter: ter: közvetlen k leolvasás s a lécen (küls lső bázis) a távcst vcső szálkereszt lkereszt- rendszere segíts tségével Magasságm gmérés Magasság: g: abszolút t (tengerszint felett (geoid)) relatív v (különbs nbség) Tengerszint: Osztrák Magyar Monarchia szintezési si főallapontok az adriai tenger szintjétől l (Trieszt) Mo.: Nadap : 173, 8385 m 1953-tól Gauss-Kr Krüger térképek, EOTR: Balti alapszint ( Nadap + 0,675 mm) Szintezés Szintezőműszer szer(vízszintes iránys nysík (szintezőlibella)) Szintezőléc (függ ggőleges) Leolvasás s (hátra előre) = magasságk gkülönbség Szintezési vonal (oda vissza) Más s módszer: m trigonometriai magasságm gmérés (dm), barometrikus (m), (szintezés s (0,1 mm 1 cm)) Topográfiai terepfelmérés Részletpontok vízszintes v és s magassági gi értelemben való meghatároz rozása topográfiai térkt rkép p készk szítéséhez Numerikus módszer (tahim( tahiméter) Grafikus módszer (mérőasztal( asztal) ) : 16. század zad végétől v l a 20. század zad közepk zepéig! Katonai felmérések: Habsburg Birodalom, O-M O M Monarchia 7
