1 Távérzékelés Országos távérzékelési projektek (EENAFOTOTV, ETNATAVERV) Erdőmérnöki szak, Környezettudós szak Király Géza NyME, Erdőmérnöki Kar Geomatikai, Erdőfeltárási és Vízgazdálkodási Intézet Földmérési és Távérzékelési Tanszék

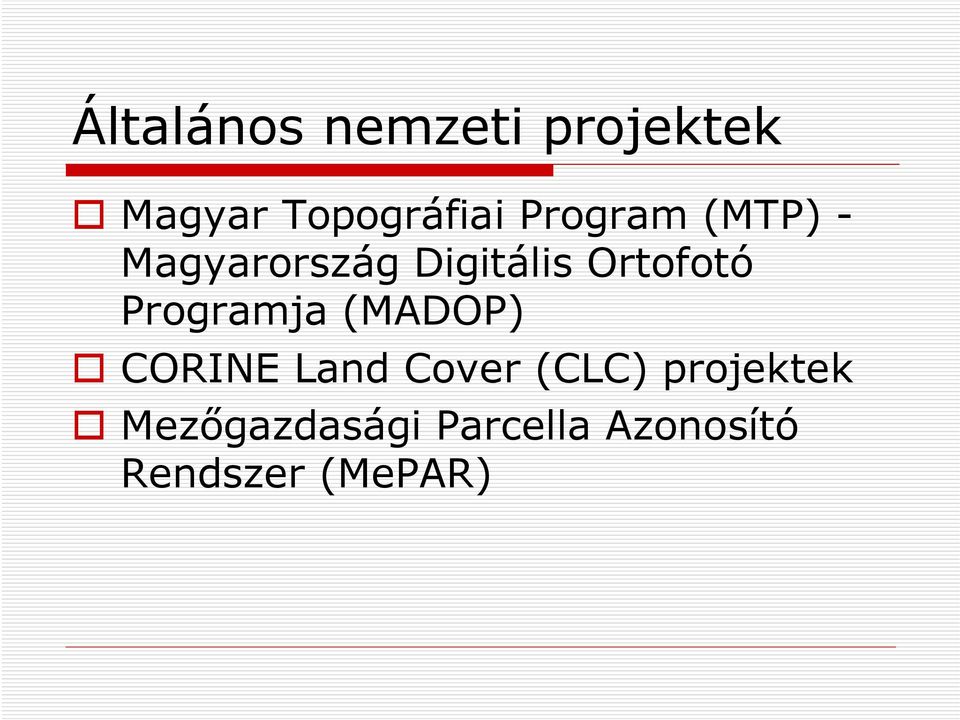

2 Általános nemzeti projektek Magyar Topográfiai Program (MTP) - Magyarország Digitális Ortofotó Programja (MADOP) CORINE Land Cover (CLC) projektek Mezőgazdasági Parcella Azonosító Rendszer (MePAR)

3 MADOP Magyarország Digitális Ortofotó Programja 1: méretarányú légifelvétel készítése; 5 m x 5 m rácsméretű, 1 m magassági pontosságú digitális domborzatmodell előállítása; fentiek alapján 1: méretaránynak megfelelő digitális ortofotó előállítása Magyarország teljes területére.

digitális domborzatmodell előállítása; fentiek alapján 1:10 000

4 Magyarország légifényképezése 2000 I. 1: méretarányban Színhelyes színes filmanyag 4500 m magasságból 7746 db színes diapozitív 6667 db digitális felvétel

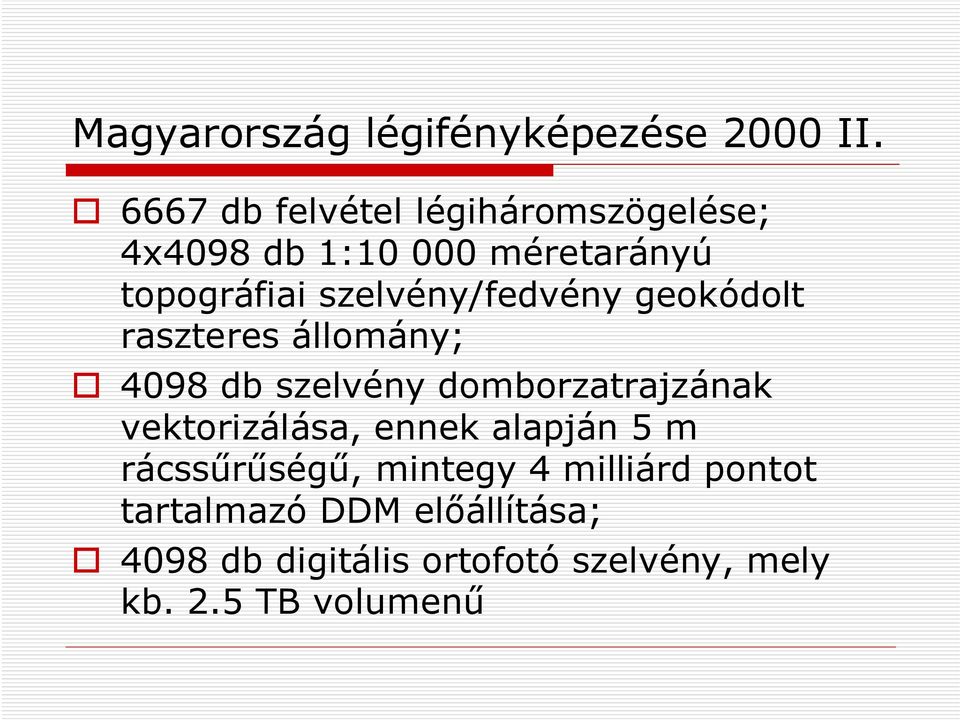

5 Magyarország légifényképezése 2000 II db felvétel légiháromszögelése; 4x4098 db 1: méretarányú topográfiai szelvény/fedvény geokódolt raszteres állomány; 4098 db szelvény domborzatrajzának vektorizálása, ennek alapján 5 m rácssűrűségű, mintegy 4 milliárd pontot tartalmazó DDM előállítása; 4098 db digitális ortofotó szelvény, mely kb. 2.5 TB volumenű

szelvény/fedvény geokódolt raszteres állomány; 4098 db szelvény domborzatrajzának

6 A ortofotó szelvény

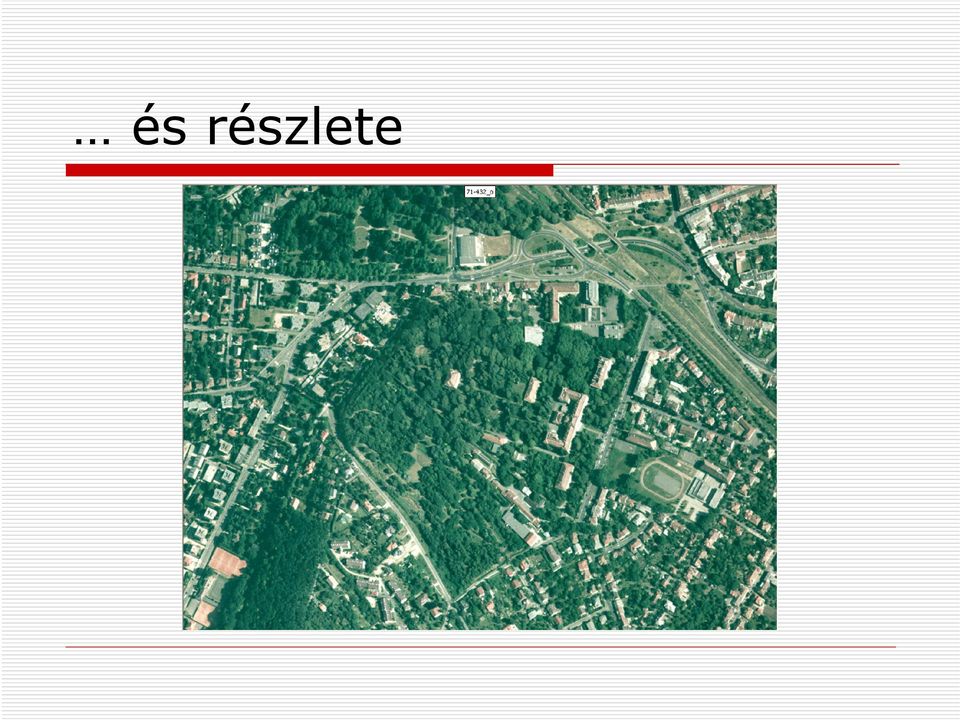

7 és részlete

8 Magyarország légifényképezése 2000 Előnyök Hátrányok Jó geometriai pontosság +/- egységes az egész országra Gyenge radiometria az erdőkre ( spenót ) Drága (~ 1000 Ft/km 2 volt, jelenleg ~ 600 Ft/km 2 )

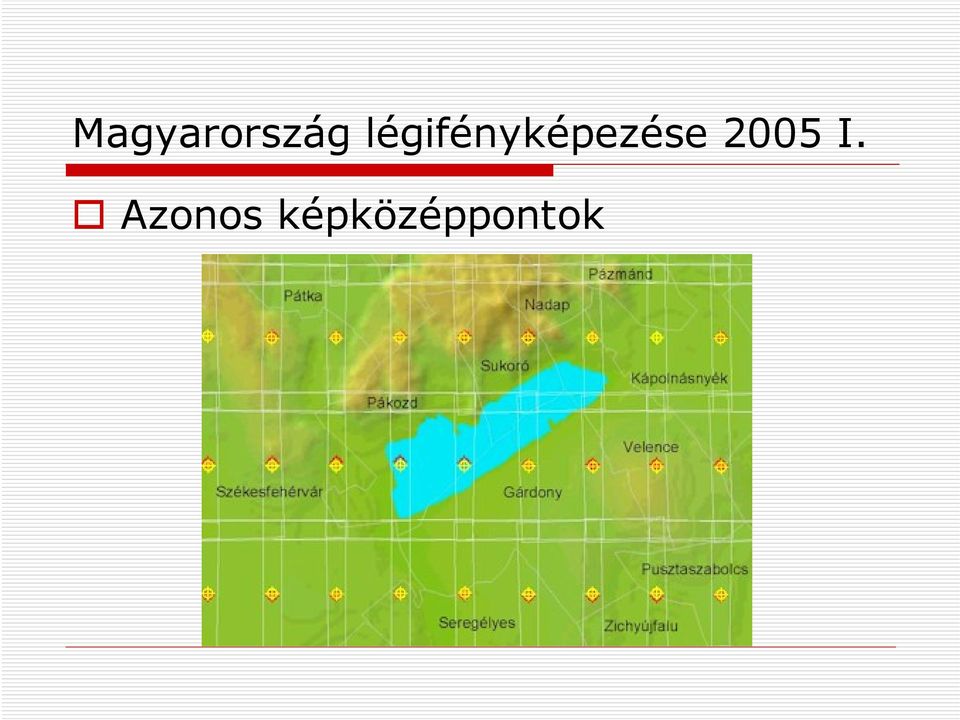

9 Magyarország légifényképezése 2005 I. Azonos képközéppontok

10 Magyarország légifényképezése 2005 II. Felvételi időpontok

11 Mintakép a 2005-ös anyagból

12 és annak részlete

13 Magyarország légifényképezése Előnyök Hátrányok Jó geometriai pontosság (A 2000-esnél) Jobb radiometria Két cég, eltérő színek Drága (~ 1000 Ft/km 2 )

14 Magyarország légifényképezése (?) Digitális kamera Vexcel UltraCamD 50 cm es pixelméret 4 spektrális sáv 2007-ben az ország keleti harmada 2008-ban a középső, 2009-ben a Ny-i harmad

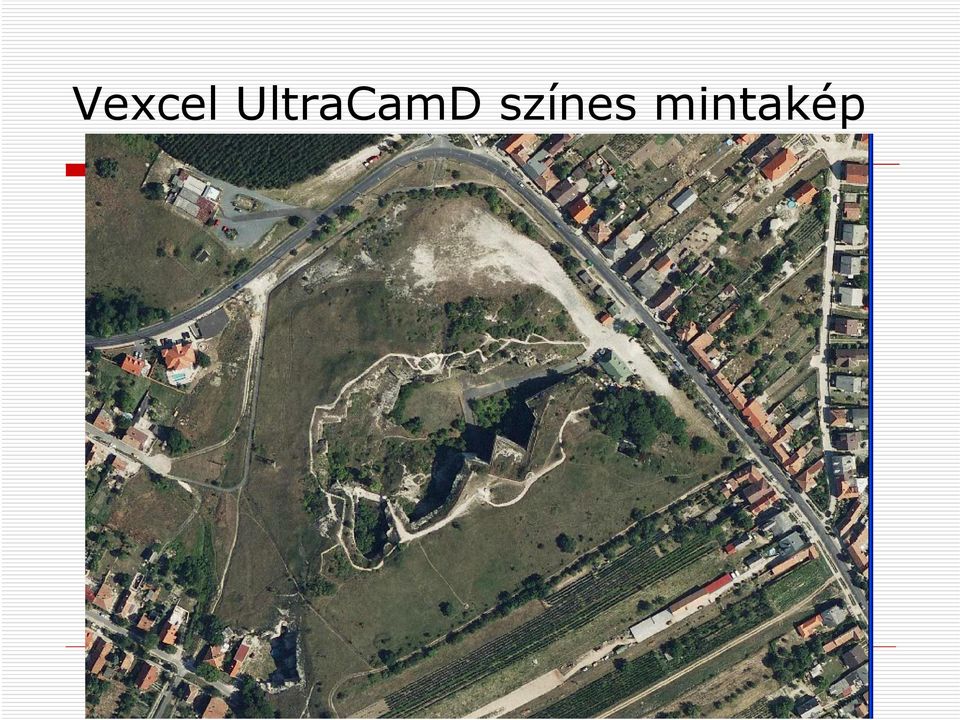

15 Vexcel UltraCamD színes mintakép

16 Vexcel UltraCamD színes mintakép

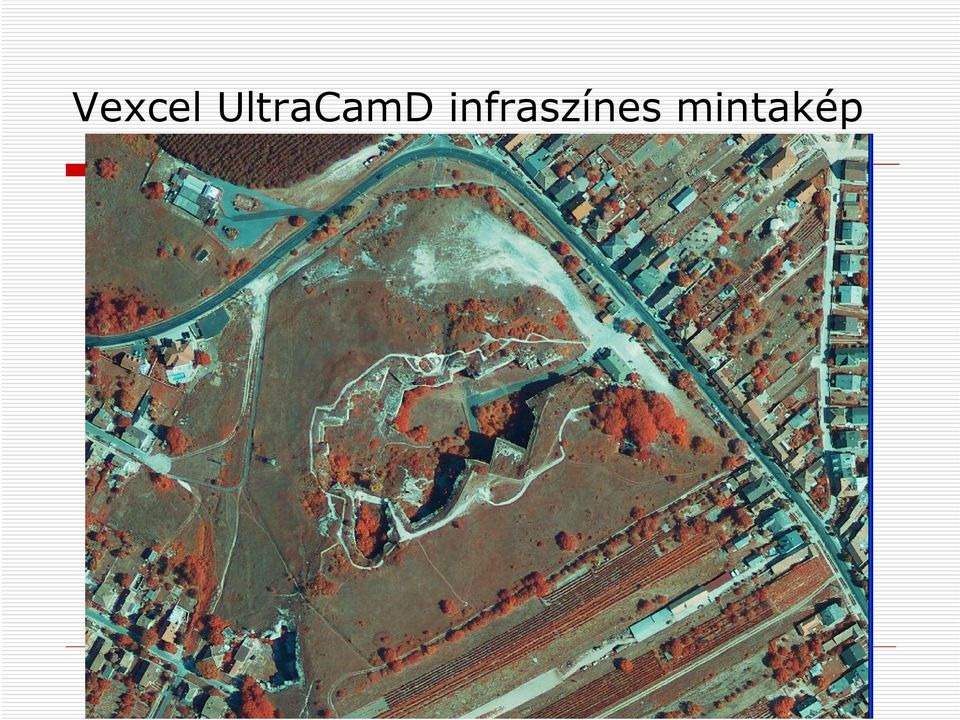

17 Vexcel UltraCamD infraszínes mintakép

18 DDM5 5 m-es Digitális Domborzat Modell 1:10000 EOV térképek szintvonalai Fotogrammetriai kiegészítések a légifényképek alapján Töltés Bevágás Bányák Stb.

19 CORINE Land Cover (CLC) Coordination of Information on the Environment Land Cover - felszínborítás az EU által a 80-as években indított projekt 28 ország (1998), 4.4 millió km2

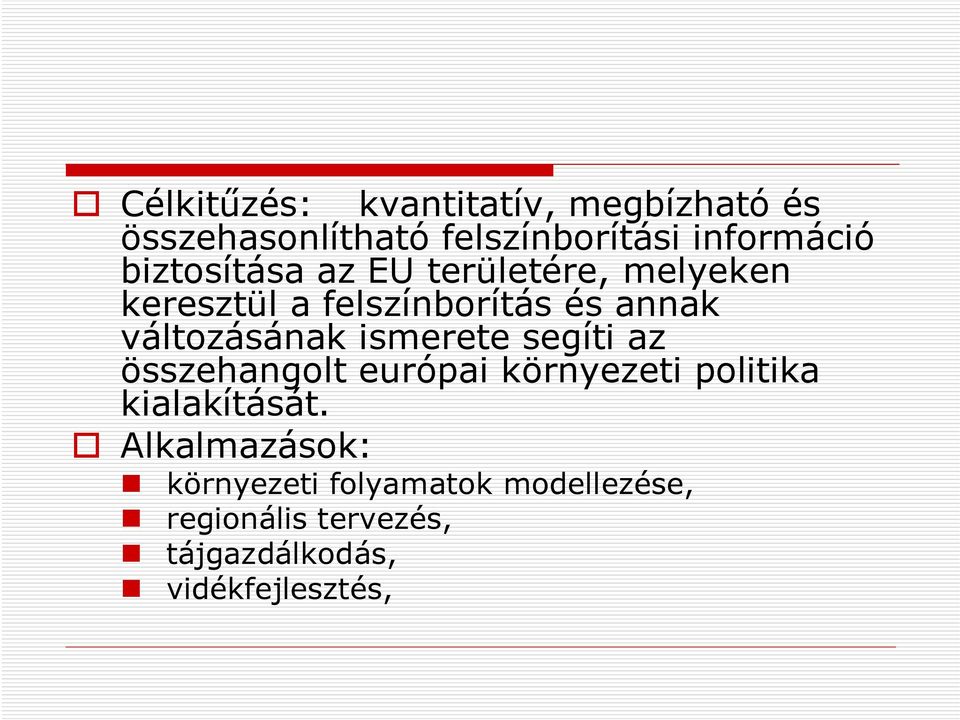

20 Célkitűzés: kvantitatív, megbízható és összehasonlítható felszínborítási információ biztosítása az EU területére, melyeken keresztül a felszínborítás és annak változásának ismerete segíti az összehangolt európai környezeti politika kialakítását. Alkalmazások: környezeti folyamatok modellezése, regionális tervezés, tájgazdálkodás, vidékfejlesztés,

változásának ismerete segíti az összehangolt európai környezeti politika kialakítását.

21 Technikai jellemzők Alapadatok: Landsat TM űrfelvételek ( ) Vizuális fotointerpretáció Vektoros térképi adatbázis

22 CLC nomenklatúra. 1. szint 1. Mesterséges felszínek 2. Mezőgazdasági területek 3. Erdők és természetközeli területek 4. Vizenyős területek 5. Vizek

23 CLC nomenklatúra. 3. szint 3. Erdők és természetközeli területek 3.1. Erdők Lomblevelű erdők Tűlevelű erdők Vegyes erdők 3.2. Cserjés és/vagy lágyszárú növényzet Természetes gyepek, természetközeli rétek Hangafüves, harasztos területek Keménylombú mediterrán növényzet Átmeneti erdős-cserjés területek 3.3. Növényzet nélküli, vagy kevés növényzettel fedett nyílt területek Homokos tengerpartok, dűnék, homok Csupasz sziklák Ritkás növényzet Leégett területek Gleccserek, örök hó

24 CLC nomenklatúra. Mintakulcsok Vegyes erdők Azonos arányban lomb- és tűlevelű fákból álló növényzet, melyet a fák koronájának szintje alatt (a legtöbb esetben) cserjék és lágyszárúak alkotta szintek (cserjeszint, gyepszint) egészítenek ki Cserjés és/vagy lágyszárú növényzet Természetes gyepek, természetközeli rétek Többnyire gyenge hozamú füves területek. Ide sorolandók az alföldi száraz és/vagy gyenge termőképességű gyepek, valamint a meredek és változatos domborzatú, nagyüzemileg művelhetetlen területeken előforduló száraz gyepek. Ez utóbbiak sziklakibúvásokkal, tüskés, bozótos területekkel keveredhetnek.

25 CLC szintek 1. CLC100 1 : Landsat TM Min ter.: 25 ha Min. szélesség: 100 m EU nomenklatúra (3. szint) CLC50 1 : Spot Min ter.: 4 ha Min. szélesség: 50 m hazai nomenklatúra (5. szint)

26 CLC szintek 2. CLC2000 IMAGE2000 Landsat 7 ETM+ Felszínborítás Felszínborításváltozások LCC ( ) CLC2006 IMAGE2006 Felszínborítás Felszínborításváltozások LCC ( ) 2008 végéig kellene befejezni

27 CLC2000

28 CLC2006 jelenlegi helyzete

29 Mezőgazdasági Parcella Azonosító Rendszer MePAR A MePAR az agrártámogatások eljárásainak kizárólagos országos földterület-azonosító rendszere. Fizikai blokk Mezőgazdasági tábla/parcella

30 Integrált Igazgatási és Ellenőrzési Rendszer (IIER) EU támogatások jogosságának ellenőrzése 1. szintű ellenőrzés: távérzékeléssel Minimum 5 % ellenőrzése
