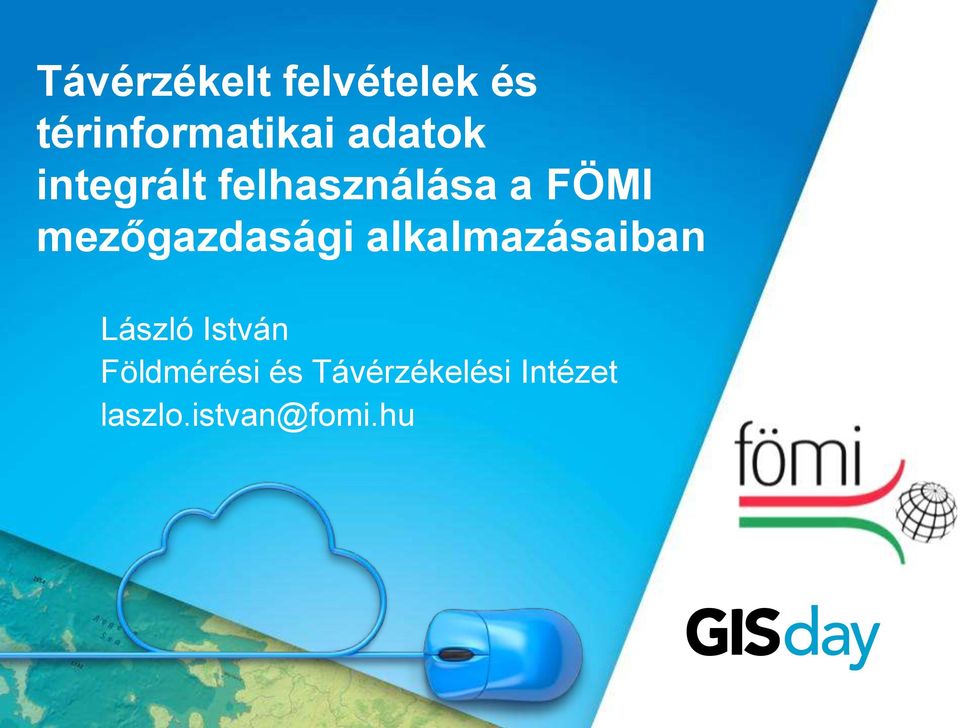

1 Távérzékelt felvételek és térinformatikai adatok integrált felhasználása a FÖMI mezőgazdasági alkalmazásaiban László István Földmérési és Távérzékelési Intézet laszlo.istvan@fomi.hu

2 Adatintegráció, adatfúzió Az adatfúzió egy formális keretrendszer, amellyel a különböző forrású adatok együttes felhasználásának módszereit és eszközeit írhatjuk le. A célja jobb minőségű információ kinyerése. (L. Wald) A távérzékelésen belül általában: a térbeli, spektrális és időbeli dimenziók integrálása, szűkebben: különböző térbeli felbontású és spektrális tulajdonságú felvételek egyesítése ( resolution merge ). Egyéb adatforrások pl.: Térinformatikai fedvények (helyszíni mérésekből, térképeken vagy távérzékelt felvételeken történő lehatárolásból) Digitális domborzatmodell (DDM), Digitális felszínmodell (DFM) Beleértjük a kevésbé formális egyesítést, pl. a térinformatikai rendszerben történő együttes vizuális kiértékelést is.

Wald) A távérzékelésen belül általában: a térbeli, spektrális és időbeli dimenziók integrálása, szűkebben: különböző térbeli felbontású és spektrális tulajdonságú felvételek egyesítése

3 I. A területalapú mezőgazdasági támogatások távérzékeléses ellenőrzése

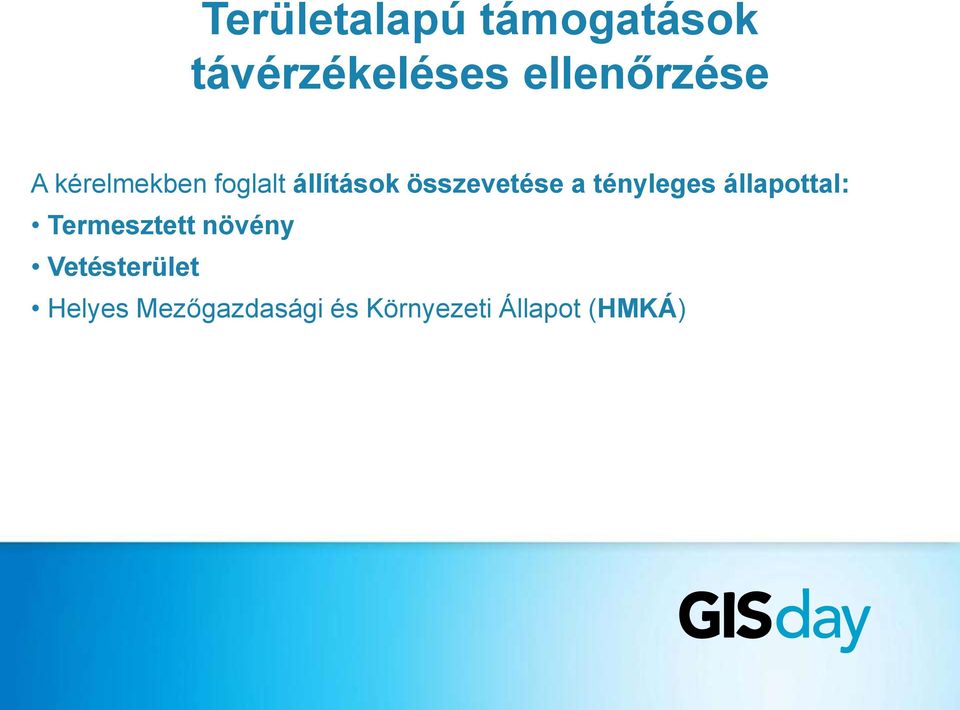

4 Területalapú támogatások távérzékeléses ellenőrzése A kérelmekben foglalt állítások összevetése a tényleges állapottal: Termesztett növény Vetésterület Helyes Mezőgazdasági és Környezeti Állapot (HMKÁ)

5 Területalapú támogatások távérzékeléses ellenőrzése Igénylések Ellenőrzés űrfelvételekkel, térinformatikai rendszerben Eredmény: ellenőrzési dokumentumok

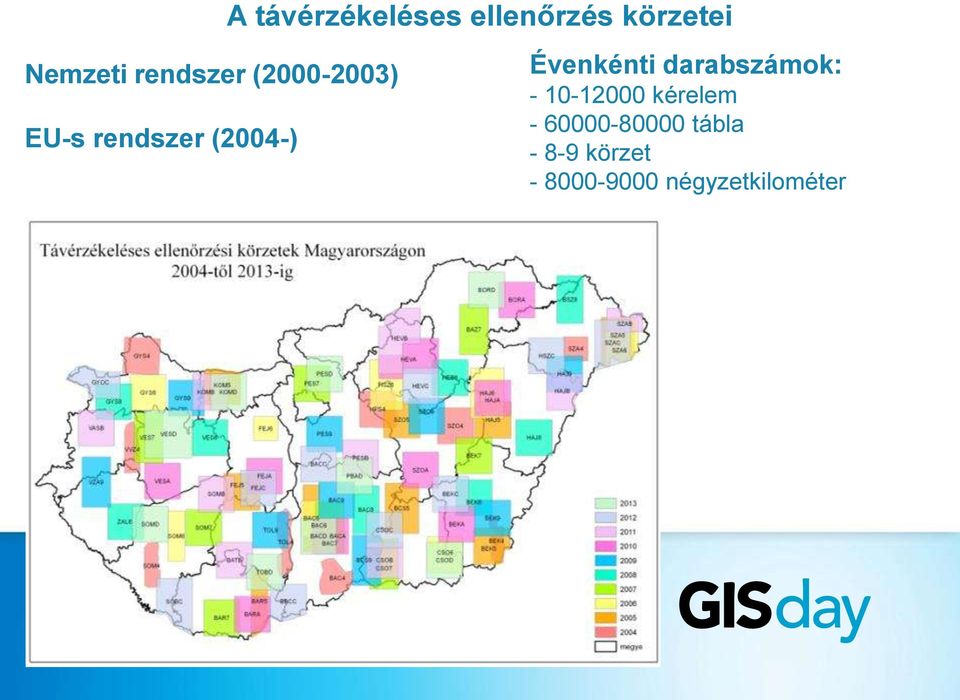

6 Nemzeti rendszer ( ) EU-s rendszer (2004-) A távérzékeléses ellenőrzés körzetei Évenkénti darabszámok: kérelem tábla körzet négyzetkilométer

Évenkénti darabszámok: - 10-12000 kérelem -

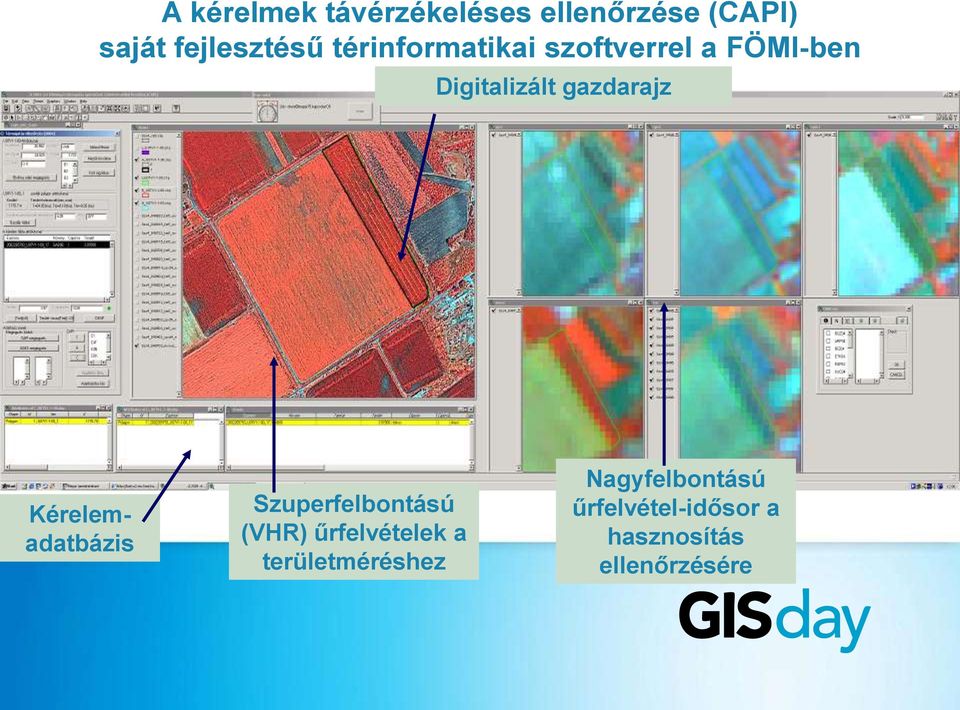

7 A kérelmek távérzékeléses ellenőrzése (CAPI) saját fejlesztésű térinformatikai szoftverrel a FÖMI-ben Digitalizált gazdarajz Kérelemadatbázis Szuperfelbontású (VHR) űrfelvételek a területméréshez Nagyfelbontású űrfelvétel-idősor a hasznosítás ellenőrzésére

Kérelemadatbázis Szuperfelbontású (VHR) űrfelvételek a

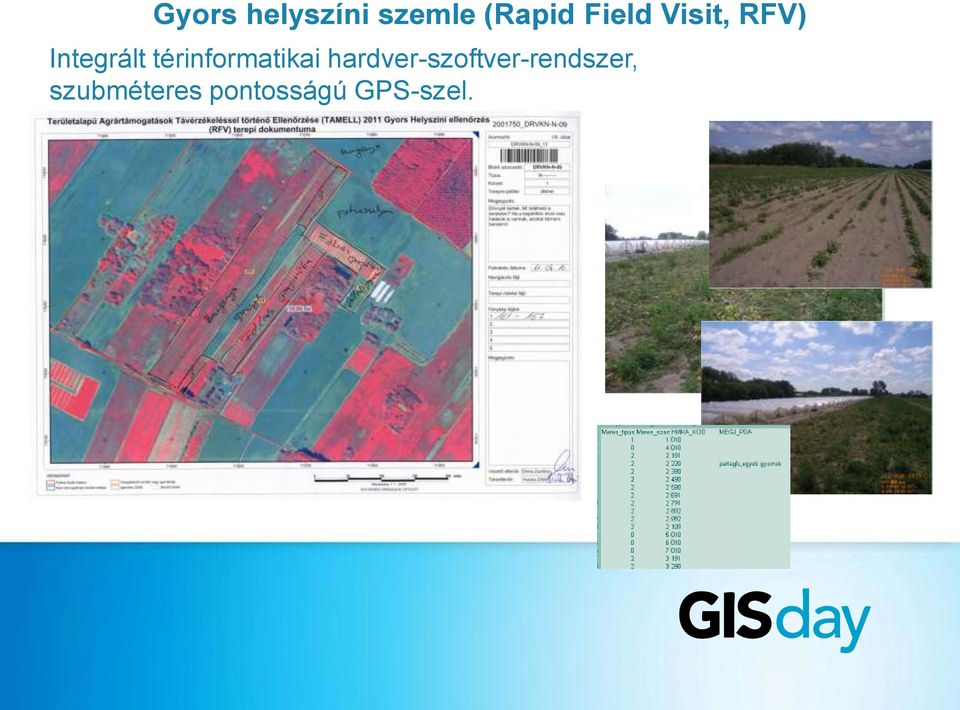

8 Gyors helyszíni szemle (Rapid Field Visit, RFV) Integrált térinformatikai hardver-szoftver-rendszer, szubméteres pontosságú GPS-szel.

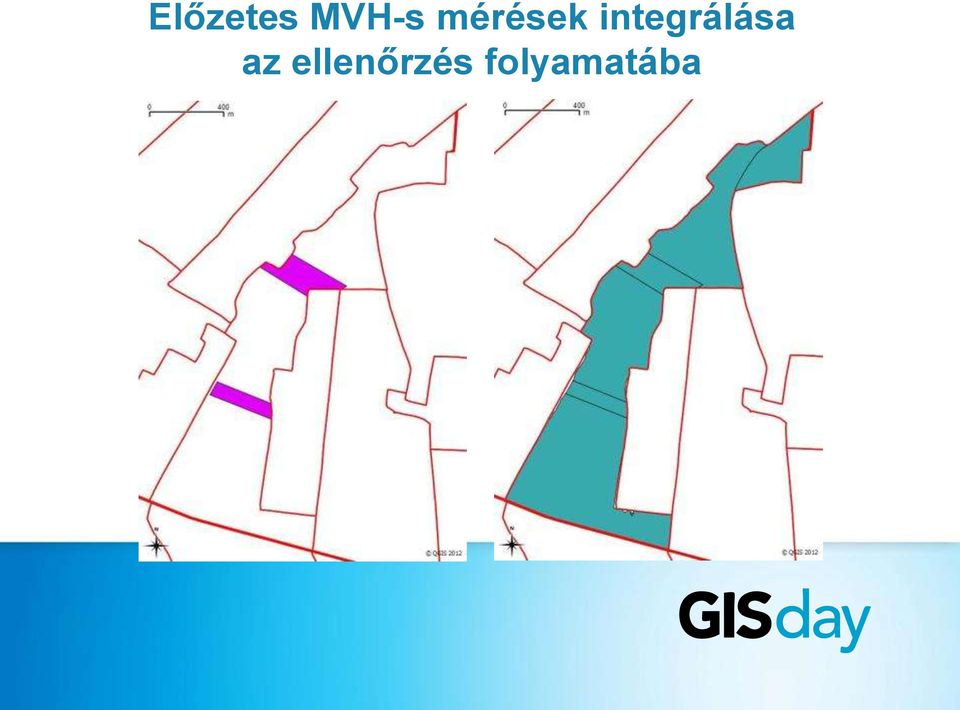

9 Előzetes MVH-s mérések integrálása az ellenőrzés folyamatába

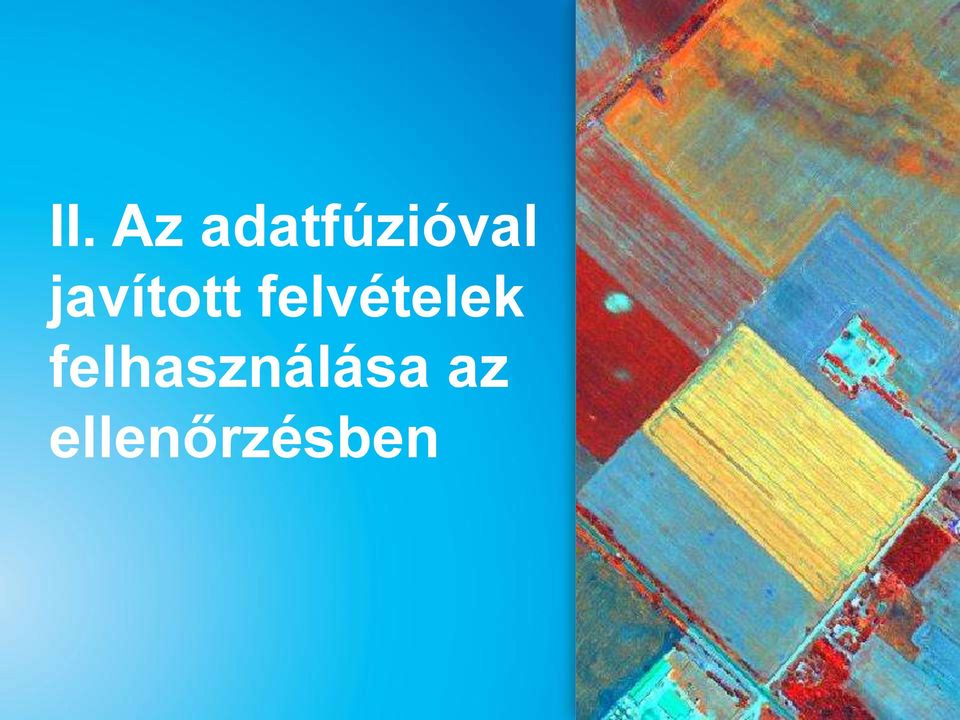

10 II. Az adatfúzióval javított felvételek felhasználása az ellenőrzésben

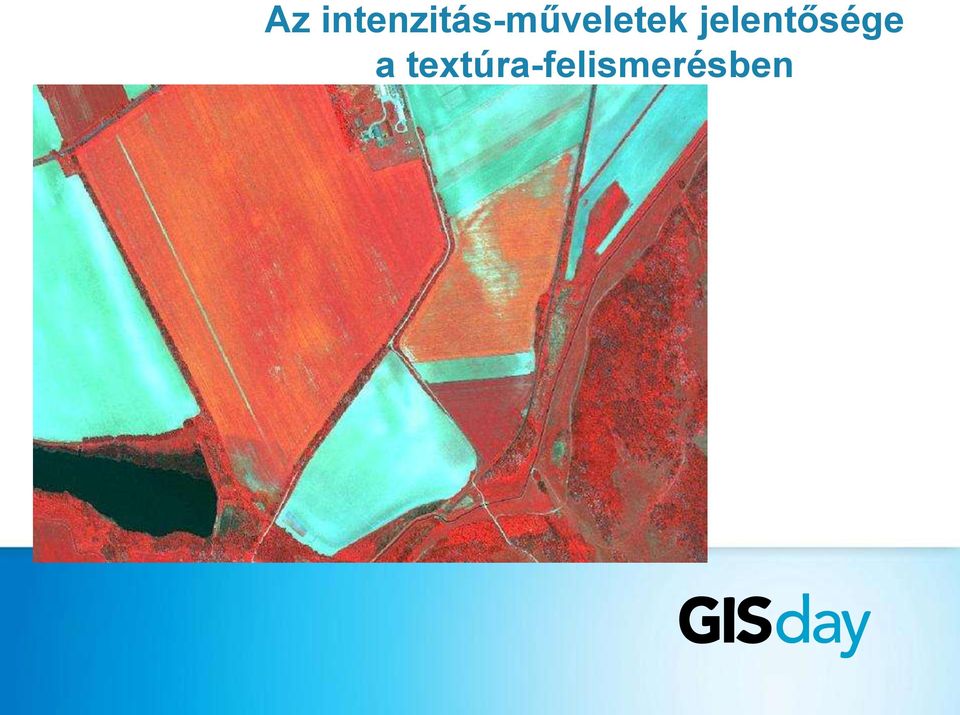

11 Az intenzitás-műveletek jelentősége a textúra-felismerésben

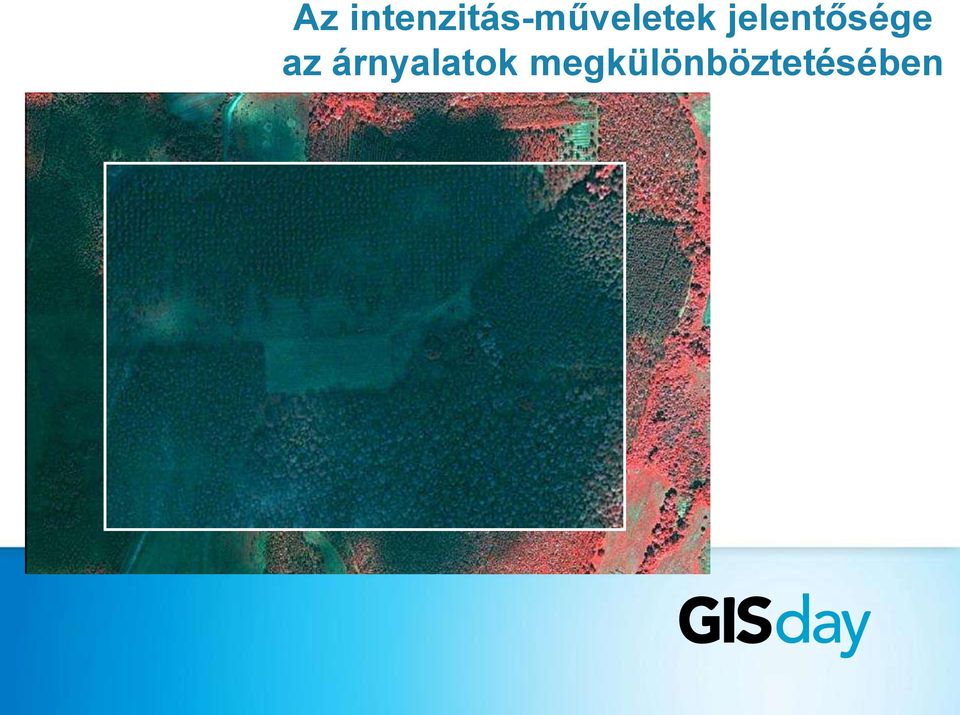

12 Az intenzitás-műveletek jelentősége az árnyalatok megkülönböztetésében

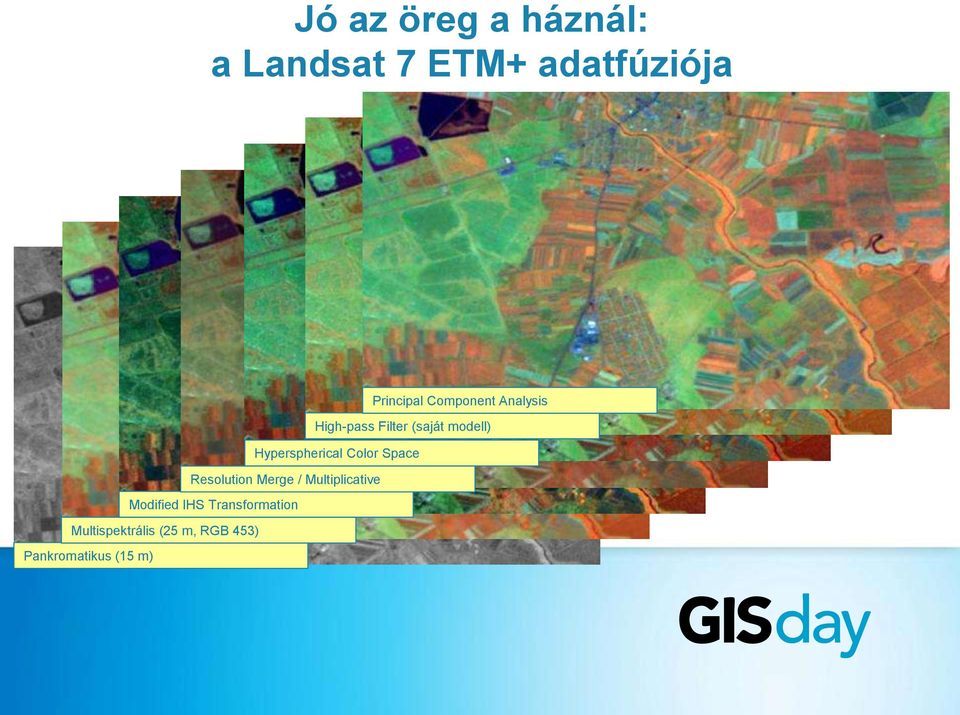

13 Jó az öreg a háznál: a Landsat 7 ETM+ adatfúziója Principal Component Analysis High-pass Filter (saját modell) Hyperspherical Color Space Resolution Merge / Multiplicative Modified IHS Transformation Multispektrális (25 m, RGB 453) Pankromatikus (15 m)

Hyperspherical Color Space Resolution Merge / Multiplicative

14 A különböző növénykultúrák pontos elkülönítése tábla-szinten repce kalászos kapás repce repce kalászos

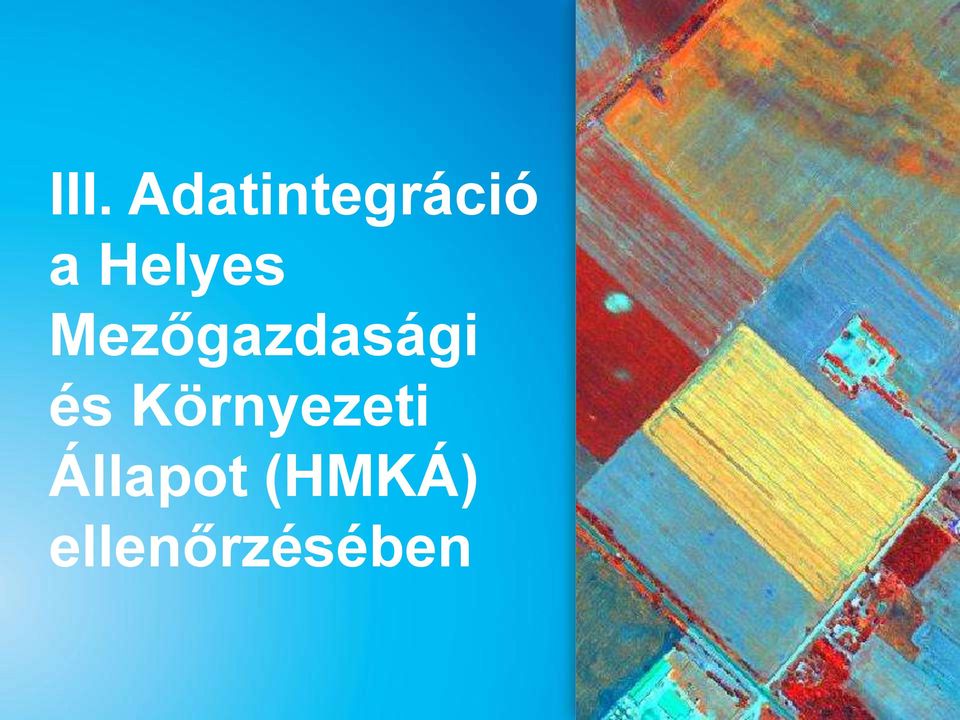

15 III. Adatintegráció a Helyes Mezőgazdasági és Környezeti Állapot (HMKÁ) ellenőrzésében

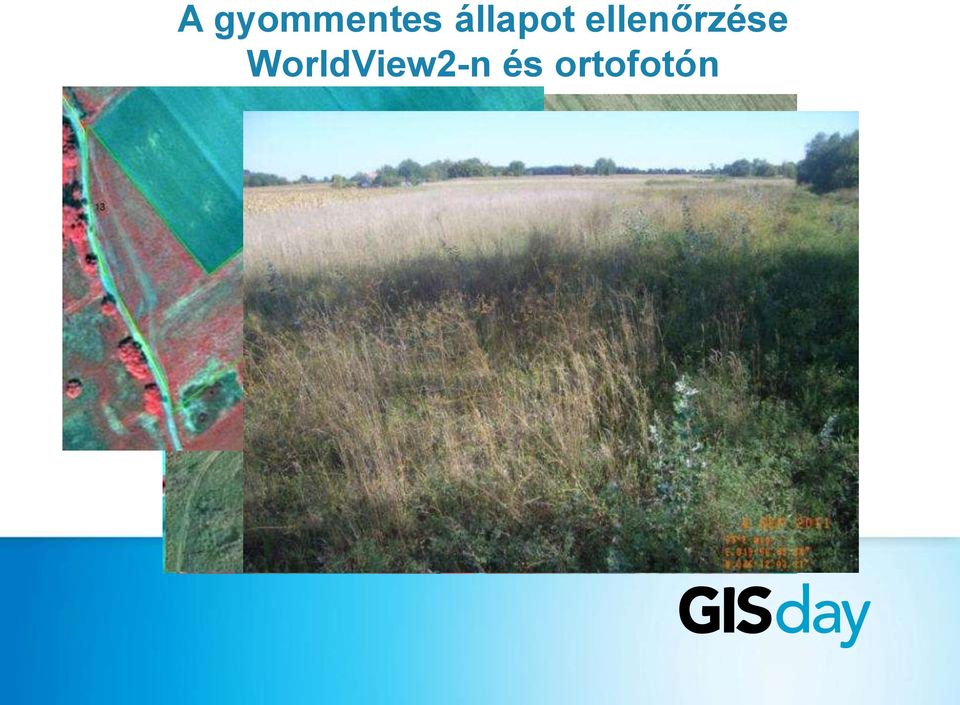

16 A gyommentes állapot ellenőrzése WorldView2-n és ortofotón

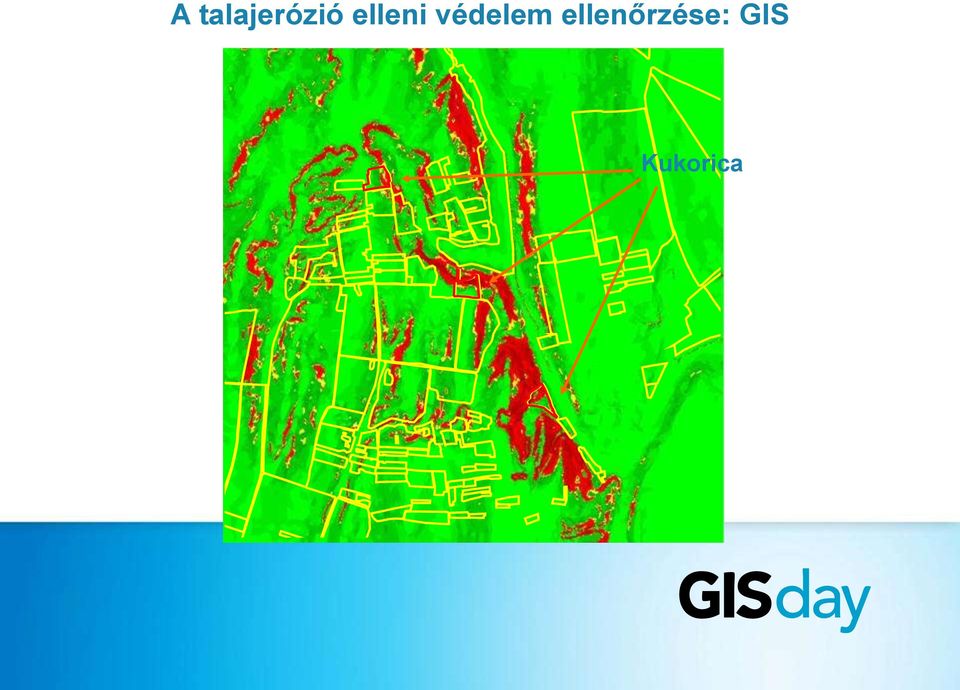

17 A talajerózió elleni védelem ellenőrzése: GIS Kukorica

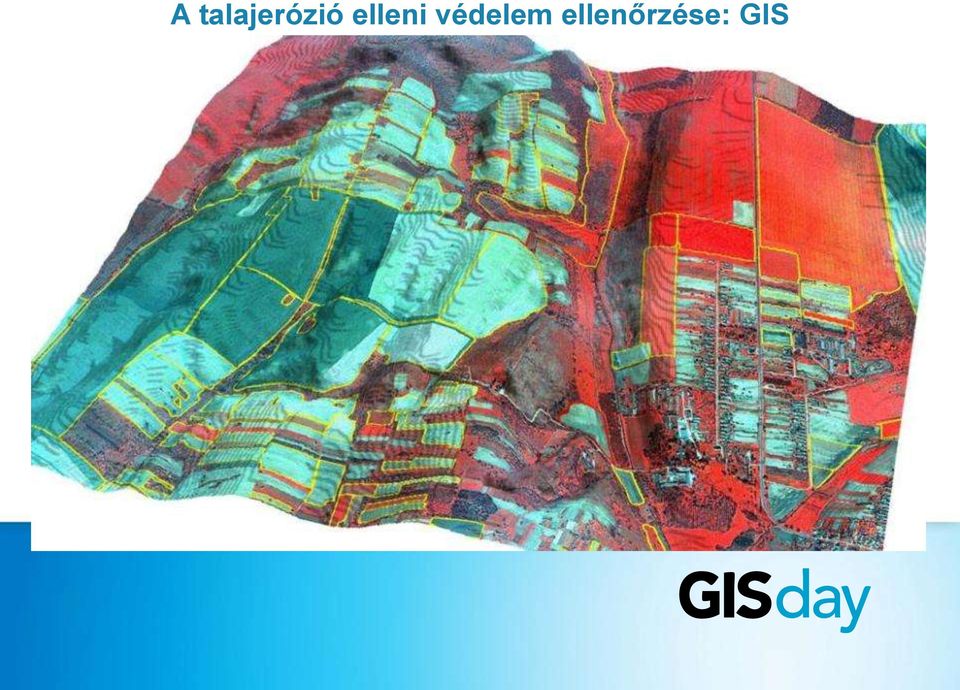

18 A talajerózió elleni védelem ellenőrzése: GIS

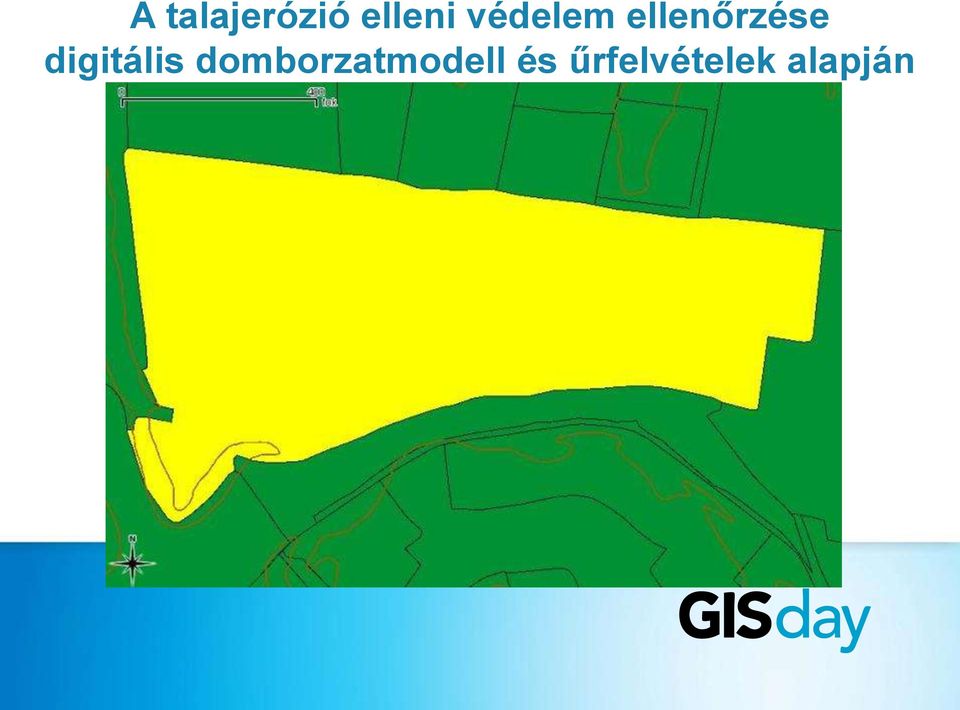

19 A talajerózió elleni védelem ellenőrzése digitális domborzatmodell és űrfelvételek alapján

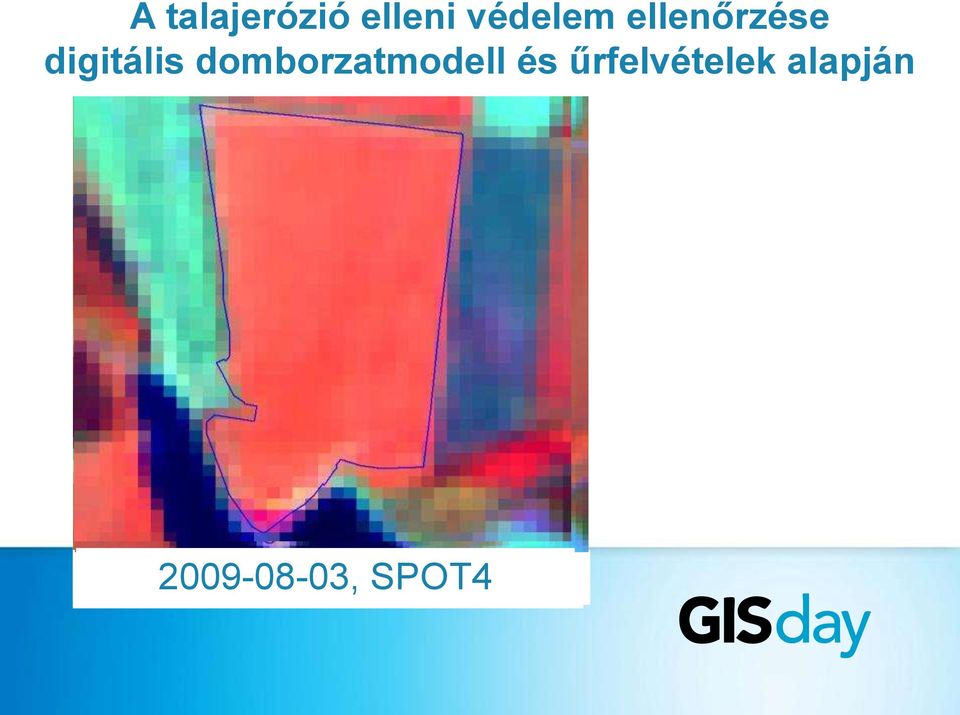

20 A talajerózió elleni védelem ellenőrzése digitális domborzatmodell és űrfelvételek alapján , , , , SPOT4 SPOT5 VHR

21 IV. Digitális képelemzési módszerek kutatása és fejlesztése

22 IV. A. Objektum-alapú felvétel-kiértékelés (OBIA)

23 Fás, bokros legelők nem támogatható részeinek lehatárolása -Fás legelőkön a nem támogatható területek lehatárolása szükséges -Viszonylag nagy területen - Kézzel rendkívül idő- és munkaigényes automatizálás

24 Bemeneti adat: 40 cm-es, infravörös sávval rendelkező ortofotó Fás legelők lehatárolása - Objektumhatárokat követő szegmentálásra kell törekedni. - A szegmentálás nagy erőforrásigénye miatt Tile & Stitch technikát alkalmaztunk.

25 Fás legelők lehatárolása Különböző alosztályok összevonásával állnak elő a végső osztályok Több alosztály definiálása szükséges a spektrális és texturális mértékek szerint

26 IV. B. A szuperfelbontású felvételek új lehetőségei

27 A geometriai korrekció tapasztalatai Látható, hogy elengedhetetlen a pontos DTM. Scene 8481, RGB 423 Scene 8364, RGB 412

28 A különböző Pléiades-felvételek kvantitatív összehasonlítása : Sorban: eltérés, ,

29 : A különböző Pléiades-felvételek kvantitatív összehasonlítása Eltérés

30 A parlagfű észlelése napraforgó-táblákon Pléiades, , RGB 412 Parlagfű-fertőzöttség: 50% elszórt foltokban és a tábla szélein. Terepi mérés: szeptember 5. Hiányosan kifejlődött napraforgó, a parcella 90%-án parlagfűvel fertőzve. Helikopteres felmérés: augusztus 22. Gyommentes táblák Jórészt alulfejlett napraforgó, a parcella 90%-án parlagfűvel fertőzve. Helikopteres felmérés: augusztus 22. Parlagfű-fertőzöttség: 90% Helikopteres felmérés: augusztus 23.

31 Köszönöm a figyelmet!
