1 Monitoring távérzékeléssel - passzív digitális érzékelők (E ) Természetvédelmi MSc szak Király Géza NyME, Erdőmérnöki Kar Geomatikai, Erdőfeltárási és Vízgazdálkodási Intézet Földmérési és Távérzékelési Tanszék

2 Az érzékelők legfontosabb elemei Optikai rendszer: lencsék, tükrök, rekeszek, szóró tagok, stb. Érzékelők: Az aktív felületükre eső sugárzás arányában áram indukálódik rajtuk. Általában félvezetőkből készítik Jelfeldolgozók: Az elektromos jelet dolgozzák fel úgy, hogy a megfelelő kimenetet (digitális képet) állítsák elő Adattároló: Az előállított adatok (átmeneti) tárolására szolgáló eszközök

3 Érzékelők (Sensor) 1. Geometriai felbontás (m) 2. Spektrális felbontás (sáv) 3. Radiometriai felbontás (bit) 4. Időbeni felbontás (nap)

4 Az érzékelők csoportosítása

5 Érzékelők csoportosítása Passzív Nem letapogató Nem képalkotó mh. radiométer, graviméter Képalkotó - Kamerák Letapogató (képalkotó) Képsíkban TV kamera Tárgysíkban optikai-mechanikai pásztázók Aktív Nem letapogató (nem képalkotó) lézer távmérő, mh. mélységmérő Letapogató (képalkotó) Képsíkban Tárgysíkban RAR, SAR, LIDAR

6 Letapogatók csoportosítása Klasszikus Mechanikai-optikai Elektro-optikai Új 0D pontszenzor 1D sorszenzor 2D képszenzor

7 Letapogatók Whisk-broom, Cross-track Push-broom, Along-track Focal plane array, full frame

8 Letapogatás Képsík - tárgysík

9 Pásztázó letapogatás 0D h: repülési magasság s: pásztaszélesség ω: elemi látószög (IFOV) Ω: teljes látószög a, b: pixelméret a = hω 2 cos α

10 Multispektrális pásztázó letapogatás

11 Elektro-optikai letapogatás 1D

12 Multipektrális elektro-optikai letapogatás

13 Multispektrális 2D Színszűrők Több réteg Több kamera

14 Landsat műholdprogram Amerikai 60-as évek közepén indult a fejlesztés 1970 Szabad út 1972 ERTS A Első polgári célú, erőforráskutatás Landsat 1-3 MSS Landsat 4-5 TM Landsat 7 ETM+

15 Landsat történet

Landsat 1-3 ERTS A Earth Resources Technology Satellite -> Landsat 1 1972.07.23-1978.01.

16 Landsat 1-3 ERTS A Earth Resources Technology Satellite -> Landsat ERTS B Earth Resources Technology Satellite -> Landsat Landsat NIMBUS alapú műhold

17 Landsat 1-3 pályaadatok Pályamagasság: ~900 km Inklináció: 99.2 Pálya: kvázi-poláris, Napszinkron Egyenlítői áthaladás: 9:42, descending Keringési idő: 103 perc, ~14 pálya/nap Visszatérési idő: 18 nap Worldwide Reference System - WRS-1 Path: K-Ny Row: 248, 60(184) Egyenlítő

18 Landsat 1-3 érzékelők Return Beam Vidicon RBV 3 spektrális sáv B1: µm B2: µm B3: µm ~80 m Multispectral Scanner MSS 4 spektrális sáv B4: µm B5: µm B6: µm B7: µm 68 * 83 m (IFOV: mrad) 8 bit 185 * 185 km Nem programozható

19 Landsat 1-3 érzékelők

Landsat 4-7 Landsat 4 1982.07.16-2001.06.15 Landsat 5 1984.03.

20 Landsat 4-7 Landsat Landsat Landsat megsemmisült Landsat ( SLC)

21 Landsat 4-7 pályaadatok Pályamagasság: ~705 km Inklináció: 98.2 Pálya: kvázi-poláris, Napszinkron Egyenlítői áthaladás: 9:45 (10:00), descending Keringési idő: 99 perc, ~14.5 pálya/nap Visszatérési idő: 16 nap Worldwide Reference System - WRS-2 Path: Row: 248, 60(184) Egyenlítő

22 Landsat 4-5 érzékelők Multispectral Scanner MSS Thematic Mapper TM 7 spektrális sáv B1: µm B2: µm B3: µm B4: µm B5: µm B6: µm B7: µm 30 (120) m (IFOV: mrad) 8 bit 185 * 172 km programmozható

23 Landsat 7 érzékelő Enhanced Thematic Mapper ETM+ 8 spektrális sáv B1: µm B2: µm B3: µm B4: µm B5: µm B6: µm B7: µm B8 Pan: µm 30 (60, 15) m (IFOV: mrad) 8 bit 183 * 170 km programmozható

24 Scan Line Correction (SLC)

25 Landsat Data Continuity Mission - LDCM ??? Operational Land Imager (OLI)

26 Vételi állomások

27 Landsat TM felvétel 1998 RGB 453

28 Spot műholdprogram Francia Spot 1-3 MS3 +P Spot 4- MS4 +P Spot 5

30 Spot 1-5 pályaadatok Pályamagasság: ~822 km Inklináció: 98.7 Pálya: kvázi-poláris, Napszinkron Egyenlítői áthaladás: 10:30, descending Keringési idő: perc, ~14.2 pálya/nap Visszatérési idő: 26 nap

31 Spot 1-3 érzékelők 2 HRV 3+1 spektrális sáv B1: µm B2: µm B3: µm P: µm 20 (10) m 60 * 60 km programmozható

32 Spot 4 érzékelők 2 HRVIRs 4+1 spektrális sáv B1: µm B2: µm B3: µm B4: µm P: µm 20 (10) m 60 * 60 km 2-3 nap Programmozható VEGETATION1 4 spektrális sáv 1000 m 2250 km 1 nap

33 Spot 5 érzékelők 2 HRGs 4+2 spektrális sáv B1: µm B2: µm B3: µm B4: µm P: µm 10 (20, 5) m 60 * 60 km 2-3 nap Programmozható VEGETATION2 4 spektrális sáv 1000 m 2250 km 1 nap HRS -20

35 Spot P felvétel 1995

36 Spot 4 felvétel 2002 RGB 342

37 Ikonos USA szeptember 24. MS 4 m 4 sáv 10 bit 3 nap P 1 m

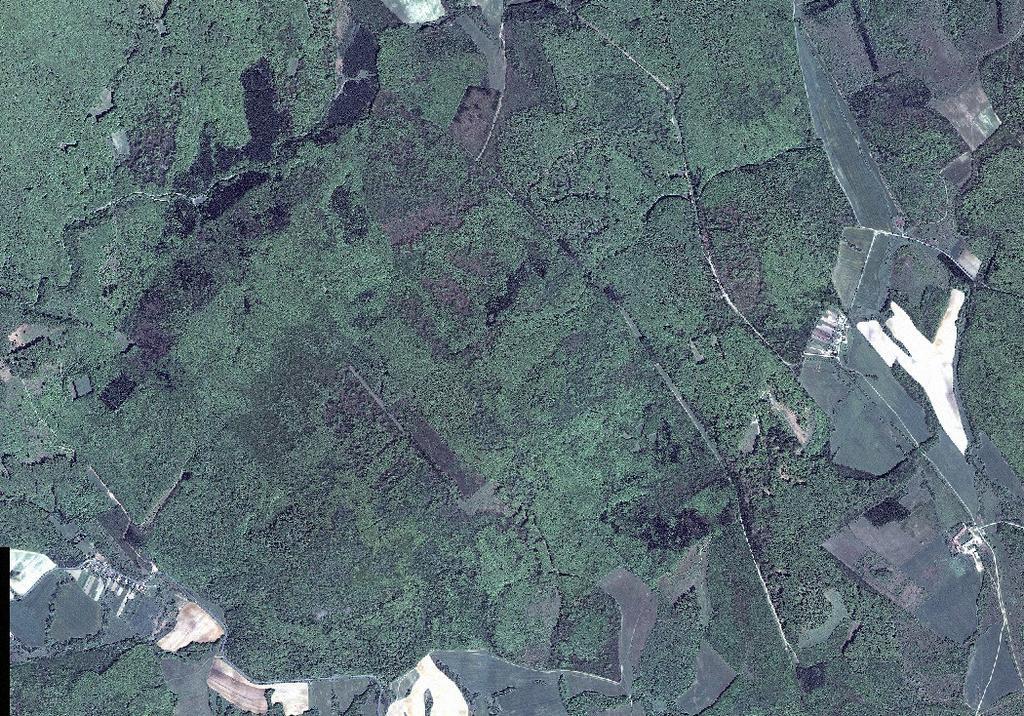

41 QuickBird USA október 18. MS 2.4 m 4 sáv 11 bit 3 nap P 0.6 m

42 Digitális mérőkamerák Gyártó Típus CCD pixel db Felbontás Geom. spektr. µm sáv rmi bit 1D-s kamerák Leica ADS40 Airborne Digital Sensor , DLR HRSC High Resolution Stereo Camera ,5 12 Starlabo Corp TLS Three Line Scanner StarImager ,0 9 Wehrli & Ass. 3-DAS ,0 14 2D-s kamerák Z/I-Imaging DMC Digital Mapping Camera ,0 Vexcel Imaging UltraCamD Large Format Digital Aerial Camera , Applanix Corp Emerge DSS Emerge Digital Sensor System ,0
