1 MIKRO-TÜKÖR BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY

2 TV Kiforrott technológia Kiváló képminőség Környezeti fény nem befolyásolja 4:3, 16:9 Max méret 100 cm Mélységi méret 2/20

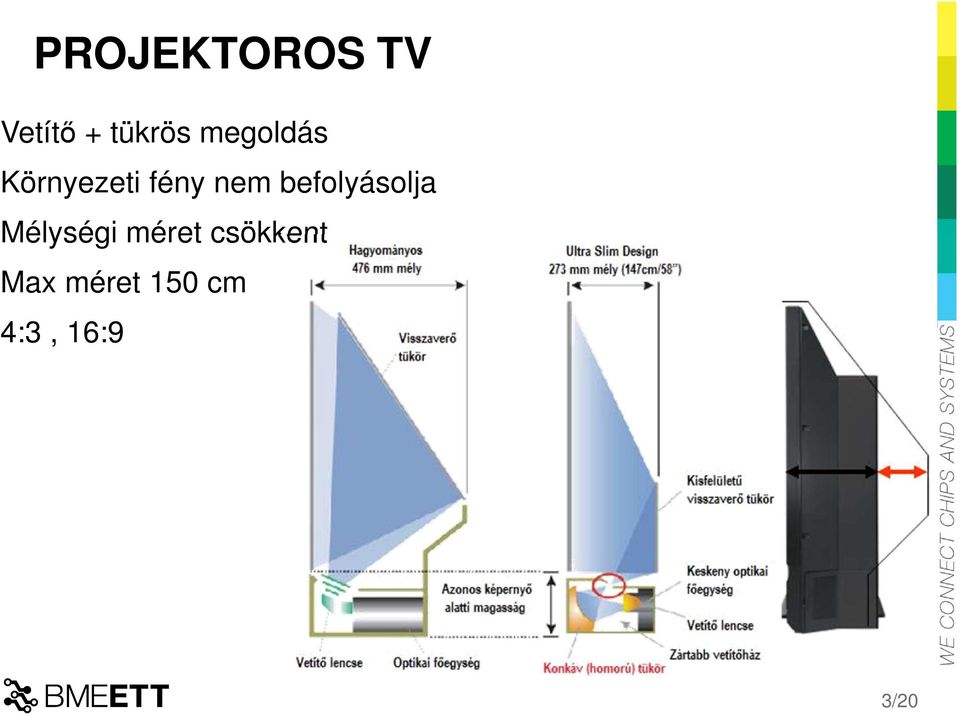

3 PROJEKTOROS TV Vetítő + tükrös megoldás Környezeti fény nem befolyásolja Mélységi méret csökkent Max méret 150 cm 4:3, 16:9 3/20

4 PLAZMA TV Neonfényforrás elvű képpontokhoz (pixelek) tartozó gödröcskékbe zárt gáz elektromosan gerjesztve plazma állapotba kerül és ennek következménye a fénykibocsátás. Környezeti fény nem befolyásolja Mélységi méret 10 cm Max méret >200 cm 16:9 4/20

5 PLAZMA TV Plazma TV egy cellája R-G-B különálló pixelek Foszforos színátalakítás 5/20

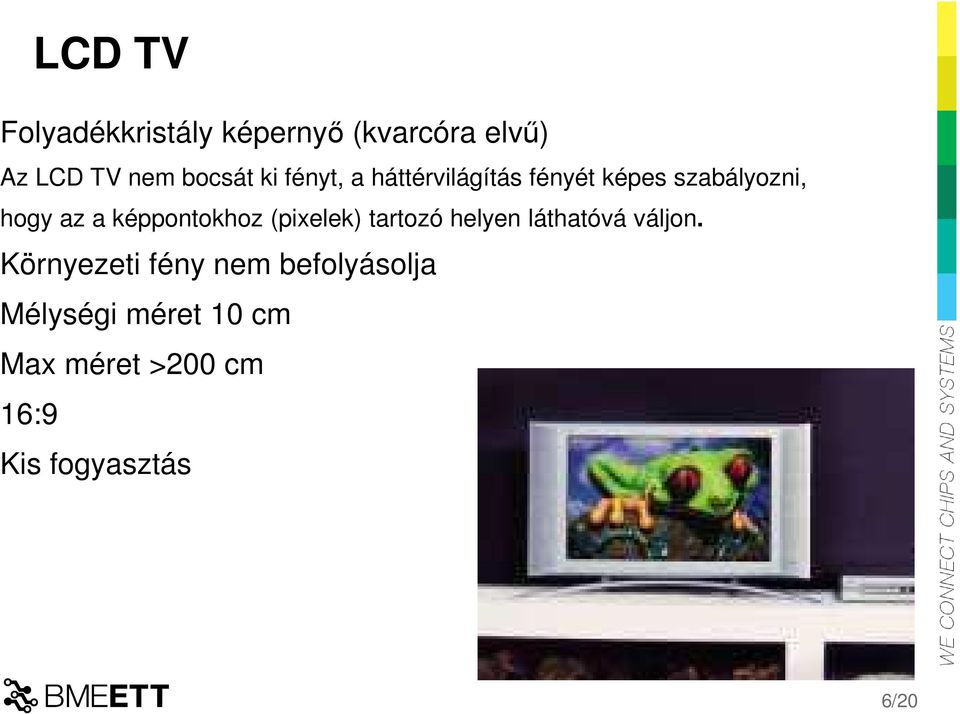

6 LCD TV Folyadékkristály képernyő (kvarcóra elvű) Az LCD TV nem bocsát ki fényt, a háttérvilágítás fényét képes szabályozni, hogy az a képpontokhoz (pixelek) tartozó helyen láthatóvá váljon. Környezeti fény nem befolyásolja Mélységi méret 10 cm Max méret >200 cm 16:9 Kis fogyasztás 6/20

7 LCD TV Folyadékkristály képernyő (kvarcóra elvű) Az LCD TV nem bocsát ki fényt, a háttérvilágítás fényét képes szabályozni, hogy az a képpontokhoz (pixelek) tartozó helyen láthatóvá váljon. Környezeti fény nem befolyásolja Mélységi méret 10 cm Max méret >200 cm Kis fogyasztás 16:9 7/20

8 LCD TV Folyadékkristály képernyő 1 cellája 8/20

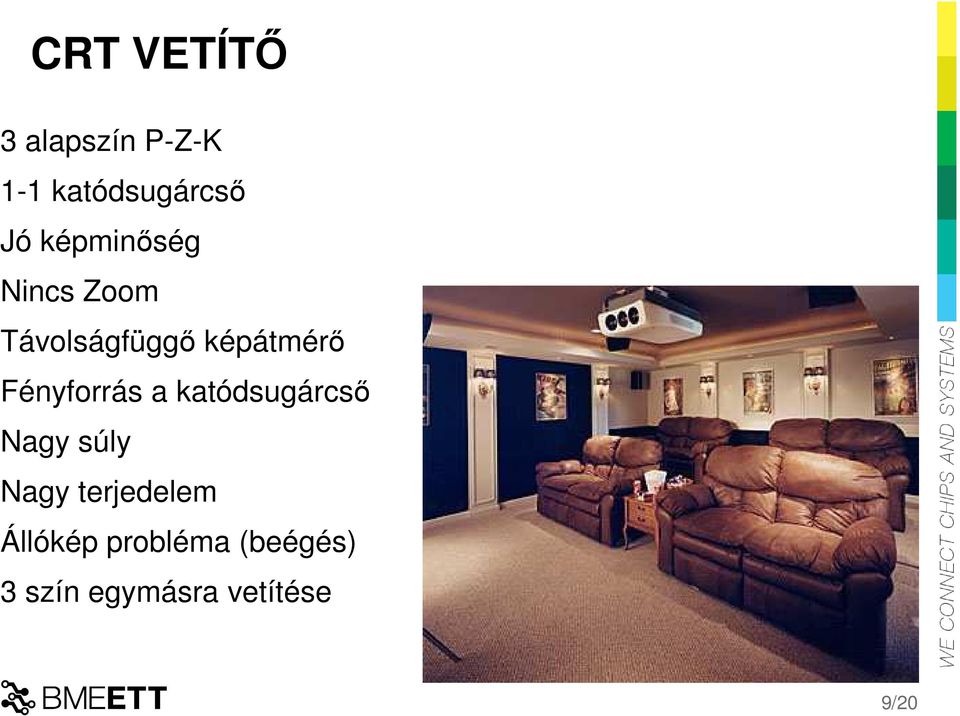

9 CRT VETÍTŐ 3 alapszín P-Z-K 1-1 katódsugárcső Jó képminőség Nincs Zoom Távolságfüggő képátmérő Fényforrás a katódsugárcső Nagy súly Nagy terjedelem Állókép probléma (beégés) 3 szín egymásra vetítése 9/20

10 EGYCHIPES DIGITÁLIS VETÍTŐ Nagy fényerejű izzólámpa Optikai elemek Képmoduláló megvilágítása Vetítő optika MEMS technológia DMD chip 10/20

11 EGYCHIPES DIGITÁLIS VETÍTŐ Nagy fényerejű izzólámpa Optikai elemek, színtárcsa Fókuszálás DMD chip, PWM Vetítő optika 11/20

12 EGYCHIPES DIGITÁLIS VETÍTŐ Nagy fényerejű izzólámpa Optikai elemek, színtárcsa Fókuszálás DMD chip, PWM Vetítő optika 12/20

13 EGYCHIPES DIGITÁLIS VETÍTŐ Nagy fényerejű izzólámpa Optikai elemek, színtárcsa Fókuszálás DMD chip, PWM Vetítő optika 13/20

14 DMD MIKROTÜKÖR 14/20

15 HÁROMCHIPES DIGITÁLIS VETÍTŐ Nagy fényerejű izzólámpa (6.000 óra) Prizma P-Z-K chipek megvilágítása Vetítő optika 15/20

16 HÁROMCHIPES DIGITÁLIS VETÍTŐ SVGA (800x600 ill. 848x600), XGA(1024x768), SXGA (1280x1024). HDTV (1280x720) 16:9 A chip átlója arányosan nő a felbontással. Jobb optikai hatékonyság. 16/20

17 LCOS LCD DLP (Digital Light Processing) kombinációja Fényvisszaverő technológia, mely folyadékkristályt használ a DLP tükröcskéi helyett. A kristály polarizációjától függően kinyílik vagy záródik a fény útja, ezáltal a tükörfelületről vagy visszaverődik, vagy nem. 17/20

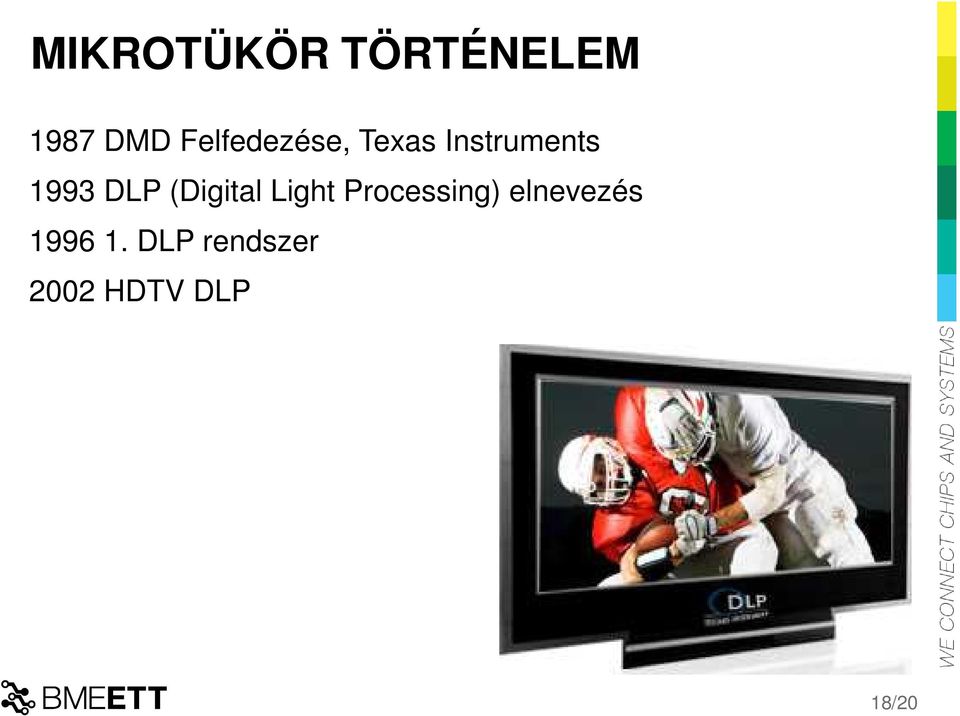

18 MIKROTÜKÖR TÖRTÉNELEM 1987 DMD Felfedezése, Texas Instruments 1993 DLP (Digital Light Processing) elnevezés DLP rendszer 2002 HDTV DLP 18/20

19 MIKROTÜKÖR ÉS LED /20

20 LED DLP *Total internal reflection 20/20

21 Pásztázó Lézer DLP Koherens fényforrás GaAlInP vörös GaN kék lézerdióda Optikai fény egyesítés MEMs pásztázás Nincs vetítő objektív Végtelen fókusztáv 21/20

22 Pásztázó Lézer DLP CÉL IC, ASIC WVGA (848 x 480) 18 khz Pásztázó MEMs 1mm 2D SI 22/20

23 MIKRO-LENCSE BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY

24 MIKROLENCSE Átmérő < 1 mm Min méret 10 µm Kis méreteknél diffrakció lehetséges Optikai kitöltés növelése Normál - Lapos és Konvex oldal GRIN lencse - Párhuzamos oldalú Fresnel lencse 24/20

25 GRIN MIKROLENCSE Változó fénytörés x tengely mentén Lapos oldalainál jól lehet kontaktálni fénykábelekhez Olcsó: Fénymásoló, szkennerek 25/20

26 FRESNEL MIKROLENCSE Világítótoronyhoz készült, 1823 Jelzőlámpa Vékony, kevés alapanyag Nagy apertúra Csökkent minőség Napelemek 26/20

27 MIKROLENCSE Optikai kitöltöttség növelése a fémezés árnyékolásának kiküszöbölésére Fény koncentrálása, fókuszálása a fotodiódára CCD felületen a kieső részek kompenzálása 27/20

28 MIKROLENCSE Sematikus keresztmetszet CCD felülete lencsével és nélküle 28/20

29 MIKROLENCSE Hatékonyság javulás lencsével 29/20

30 MIKROLENCSE BAYER szűrő µm átmérő Üveg, Polymer alapanyag 30/20

31 MIKROLENCSE Mikrofluidic aktuátor 1mm 31/20

32 POLIMER LENCSE 2 fő rész Piezoelektromos vékonyréteg aktuátor polymer Vékonyréteg piezo film párologtatása a Si-wafer Feszültség hatására a piezo film aktiválódik, deformálva a polymer filmet A Polymer lencseként működik Prototípus /20

33 Ellenőrző kérdések: 1. Ismertesse az Plazma TV egy cellájának felépítését. 2. Ismertesse és rajzolja fel az 1 és 3 chipes digitális vetítő működési elvét. 3. Rajzolja fel és ismertesse a mikrolencse alaptípusait. 4. Ismertesse a hagyományos mikrolencse működését sematikus keresztmetszeten. 5. Ismertesse a mikrofluidikai aktuátoros mikrolencse működését. 33/20
