1 Távérzékelés (Remote Sensing-RS) A távérzékelés jellemzői A Távérzékelés fogalma: Olyan technológiák összessége, amely azzal foglalkozik, hogy információt gyűjt a földfelszínről illetve a felszíni vizekről úgy, hogy nincs közvetlen, fizikai kapcsolat az érzékelő és a megfigyelt objektum között. A információgyűjtés alapja az elektromágneses (EM) hullámok visszaverődésének és sugárzásának érzékelése. A területen elhelyezkedő objektumok fizikai természetét tanulmányozhatjuk. 34 Áttekintés: egész régiót átfog Flexibilitás: sokféle szenzor, technika és képfeldolgozási metódus, megismételhető az elemzés Aktualitás: hagyományos térképekhez hozzáadható, Az alkalmazástól függő adatgyűjtés Naprakész információ Dinamikus: Változás érzékelés Idősoros adatok megfigyelése 35 A távérzékelés jellemzői Felhasználási területek További jellemzők: A láthatatlan dolgok láthatóvá válnak Objektív adatokat szolgáltat Mennyiségi adatokat szolgáltat Elérhetetlen vagy nehezen elérhető területek vizsgálhatóvá válnak Integrációs lehetőség a Földrajzi Információs Rendszerünkkel Egymás kiegészítéseként használja: A passzív és aktív érzékelést Az elektromágneses spektrum visszaverődő és kibocsátó tartományát 36 Meteorológia Időjárás előrejelzés Globális változások Klíma megfigyelés Hidrológia Agrohidrológia Vízmérleg készítés Energiamérleg készítés Talajtan Földértékelés Talajtérképezés Természetvédelem Vegetáció térképezés Monitoring Vegetáció állapotbecslés Erdőgazdálkodás Erdőtérképezés Erdőnyilvántartás Erdősítés/Újraerdősítés Erdőtűz észlelés Környezeti erőforrások Hatásvizsgálat (szennyezés) Környezet- és tájgazdálkodás Területhasználat tervezés Földhasználat tervezés Erózióbecslés Vízgazdálkodás Geodézia DTM (Digital Terrain Modell) Térbeli adatmodellek, GIS 37

A információgyűjtés alapja az elektromágneses (EM) hullámok visszaverődésének és sugárzásának érzékelése. A területen elhelyezkedő objektumok fizikai természetét tanulmányozhatjuk.

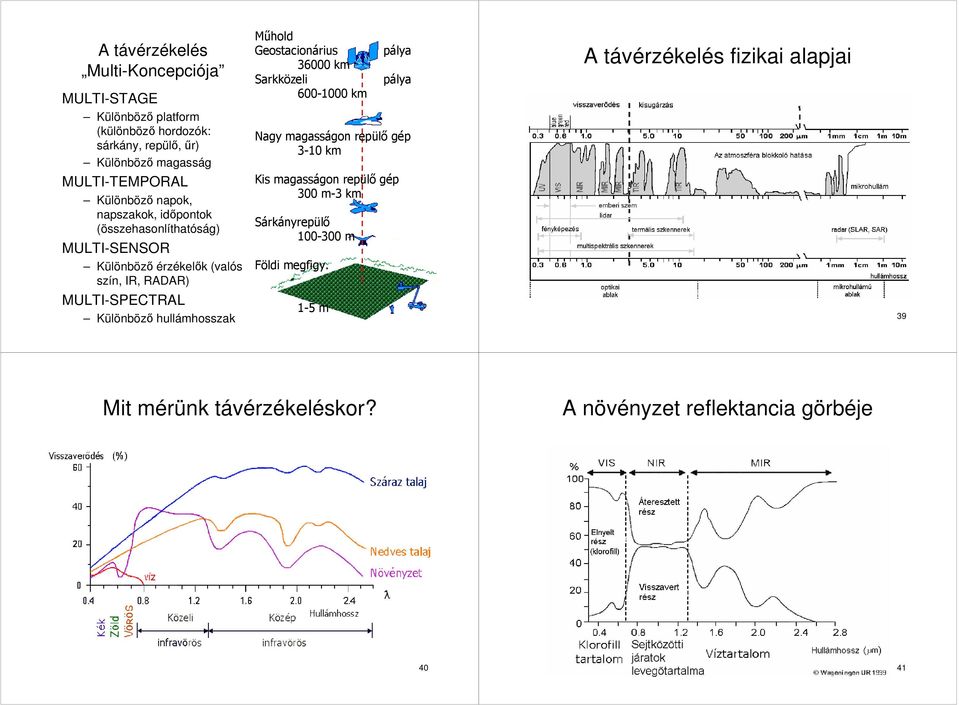

2 A távérzékelés Multi-Koncepciója MULTI-STAGE Különböző platform (különböző hordozók: sárkány, repülő, űr) Különböző magasság MULTI-TEMPORAL Különböző napok, napszakok, időpontok (összehasonlíthatóság) MULTI-SENSOR Különböző érzékelők (valós szín, IR, RADAR) MULTI-SPECTRAL Különböző hullámhosszak Műhold Geostacionárius km Sarkközeli km pálya pálya Nagy magasságon repülő gép 3-10 km Kis magasságon repülő gép 300 m-3 km Sárkányrepülő m Földi megfigy. 1-5 m 38 A távérzékelés fizikai alapjai 39 Mit mérünk távérzékeléskor? A növényzet reflektancia görbéje 40 41

hullámhosszak Műhold Geostacionárius 36000 km Sarkközeli 600-1000 km pálya pálya Nagy magasságon repülő gép 3-10 km Kis magasságon repülő gép 300

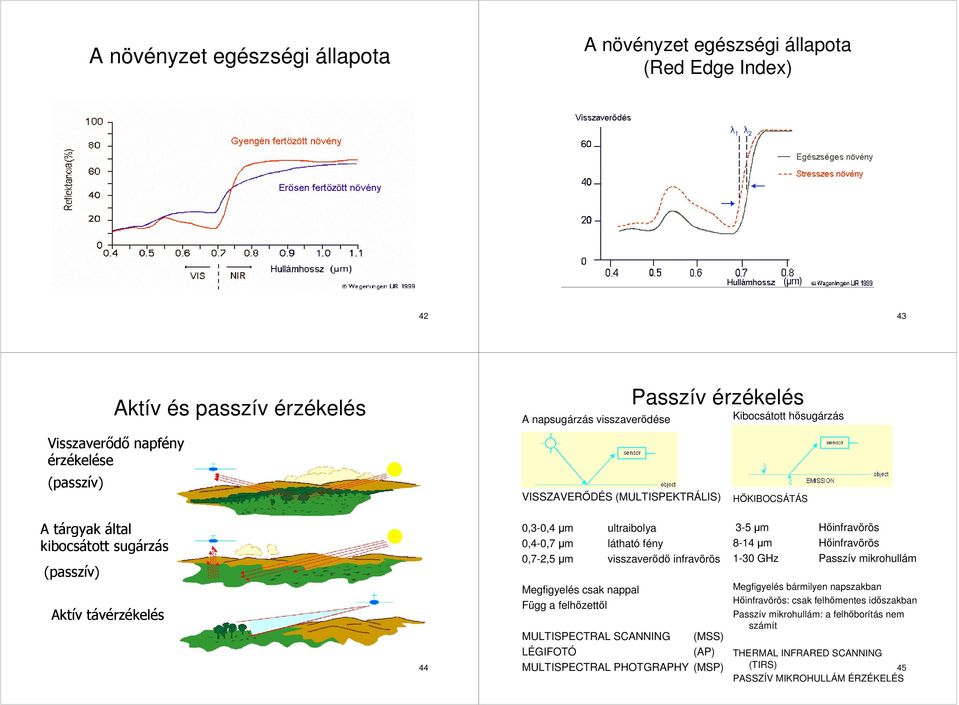

3 A növényzet egészségi állapota A növényzet egészségi állapota (Red Edge Index) Aktív és passzív érzékelés Visszaverődő napfény érzékelése (passzív) A napsugárzás visszaverődése Passzív érzékelés Kibocsátott hősugárzás VISSZAVERŐDÉS (MULTISPEKTRÁLIS) HŐKIBOCSÁTÁS A tárgyak által kibocsátott sugárzás (passzív) Aktív távérzékelés 44 0,3-0,4 µm ultraibolya 0,4-0,7 µm látható fény 0,7-2,5 µm visszaverődő infravörös Megfigyelés csak nappal Függ a felhőzettől MULTISPECTRAL SCANNING (MSS) LÉGIFOTÓ (AP) MULTISPECTRAL PHOTGRAPHY (MSP) 3-5 µm Hőinfravörös 8-14 µm Hőinfravörös 1-30 GHz Passzív mikrohullám Megfigyelés bármilyen napszakban Hőinfravörös: csak felhőmentes időszakban Passzív mikrohullám: a felhőborítás nem számít THERMAL INFRARED SCANNING (TIRS) 45 PASSZÍV MIKROHULLÁM ÉRZÉKELÉS

0,7-2,5 µm visszaverődő infravörös Megfigyelés csak nappal Függ a felhőzettől MULTISPECTRAL SCANNING (MSS) LÉGIFOTÓ (AP) MULTISPECTRAL PHOTGRAPHY (MSP) 3-5 µm Hőinfravörös 8-14 µm Hőinfravörös 1-30

A szenzor által kibocsátott visszavert fény érzékelése Aktív érzékelés 0,25-0,35 µm ultraibolya 0,4-11 µm látható fény és infravörös Megfigyelés bármilyen napszakban Légköri inhomogenitás

1,3 GHz (23 cm) 0,44 GHz (68 cm) A megfigyelés napszak független A felhőborítás nem befolyásolja SIDEWAYS LOOKING AIRBORNE RADAR (SLAR) SYNTHETIC APERTURE RADAR (SAR) 46 Légifotó (1) Légifotózás

4 A szenzor által kibocsátott visszavert fény érzékelése Aktív érzékelés 0,25-0,35 µm ultraibolya 0,4-11 µm látható fény és infravörös Megfigyelés bármilyen napszakban Légköri inhomogenitás befolyásolja LIDAR SYSTEMS megfigyelés légi, űr és földi A szenzor a visszaverődött mikrohullámokat fogja fel X-BAND RADAR: C-BAND RADAR: L-BAND RADAR: P-BAND RADAR: 9,4 GHz (3,2 cm) 5,3 GHz (5,7 cm) 1,3 GHz (23 cm) 0,44 GHz (68 cm) A megfigyelés napszak független A felhőborítás nem befolyásolja SIDEWAYS LOOKING AIRBORNE RADAR (SLAR) SYNTHETIC APERTURE RADAR (SAR) 46 Légifotó (1) Légifotózás Általában szerződés vagy projekt alapúak Nagy felbontású analóg vagy digitális kamerák (georeferálás: földi referenciapontokkal vagy GPS segítségével) (2) Feldolgozás Az analóg képek beszkennelve háttérbe helyezve használhatóak Digitális fotogrammetria termékei: koordináták és koordináta együttesek; vektoros térképek; tónusos térképek (ortofotó, DDM). 47 Légifotó, fotogrammetria Előny A pontosság közepes, nagyfokú (1-5m, <1m) Fizetni csak a szükséges adatért kell (rendelésre készített) Hátrány Magas költség Drága a szalagszerű objektumok térképezése, mint úthálózat, stb. Időjárás függő (felhős, ködöd napokon nem lehet fényképezni) 48 49

5 Űrfotó tól Rengeteg kereskedelmi műholdat lőttek fel különböző cégek űrfotó készítés céljából Különböző érzékelési technikák Optical, Thermal, SAR Nagyobb térbeli pontosság 1m Panchromatic (grey-scale) 4m Multispectral (colour) Alacsonyabb költségek Az adatok megfelelő jogosultság esetén letölthetőek a webről, illetve beszerezhetőek számtalan ügynökségen keresztül Az adat pixelenként vásárolható, csak azt kell megvenni, amire szükségünk van Űrfotó Előny Fizetni csak azért az adatért kell, amire szükségünk van A térbeli felbontás méter Alkalmas a területek gyors és hatékony térképezésre Hátrány Alkalmatlan attribútum kapcsolásra Radaros távérzékelés Három dimenziós terepmodell készíthető a visszavert mikrohullámok segítségével A légköri hatások (pára, felhő, eső) viszonylag kevéssé csillapítják Viszonylag kis méretű antennákkal jól fókuszálható 52 53

vásárolható, csak azt kell megvenni, amire szükségünk van 50 51 Űrfotó Előny Fizetni csak azért az adatért kell, amire szükségünk van A térbeli felbontás 0.

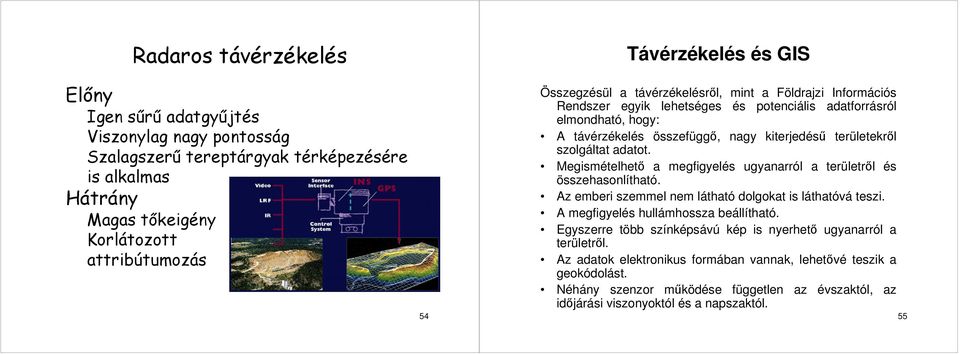

6 Radaros távérzékelés Előny Igen sűrű adatgyűjtés Viszonylag nagy pontosság Szalagszerű tereptárgyak térképezésére is alkalmas Hátrány Magas tőkeigény Korlátozott attribútumozás 54 Távérzékelés és GIS Összegzésül a távérzékelésről, mint a Földrajzi Információs Rendszer egyik lehetséges és potenciális adatforrásról elmondható, hogy: A távérzékelés összefüggő, nagy kiterjedésű területekről szolgáltat adatot. Megismételhető a megfigyelés ugyanarról a területről és összehasonlítható. Az emberi szemmel nem látható dolgokat is láthatóvá teszi. A megfigyelés hullámhossza beállítható. Egyszerre több színképsávú kép is nyerhető ugyanarról a területről. Az adatok elektronikus formában vannak, lehetővé teszik a geokódolást. Néhány szenzor működése független az évszaktól, az időjárási viszonyoktól és a napszaktól. 55

szolgáltat adatot. Megismételhető a megfigyelés ugyanarról a területről és összehasonlítható. Az emberi szemmel nem látható dolgokat is láthatóvá teszi. A megfigyelés hullámhossza beállítható.
