1 Geometriai adatnyerési eljárások - kézi adatnyerési eljárások; - földi geodéziai eljárások; - mesterséges holdakon alapuló helymeghatározások (GPS); - fotogrammetriai módszerek; - távérzékelés; -meglévő térképek manuális digitalizálása; -meglévő térképek szkennelése; - digitális állományok átvétele;

2 Kézi adatnyerési eljárások Eszközök: papír, toll, mérőszalag, mérőbot, iránytű; Előnyök Alacsony költség, praktikus kisköltségvetésű projekteknél; Hátrányok A pontosság hozzávetőleges a tereptárgyakhoz képest; Pontatlanság emberi tényezők miatt; Nehéz a relokalizálás;

3 Földi geodéziai eljárások Előnyök Igen pontos (mm); Bejáratott, biztos technológia; Hátrányok Szükséges képzett kezelőszemélyzet; Alacsony produktivitás; Erdős, szabdalt domborzatú környezetben; Igen nagy távolságok esetében; Szélsőséges megvilágítási feltételek mellett; Magas eszköz- és műszer költség;

- Földi pontok koordinátáinak meghatározása az alapponthálózat alapján; - A földi vízszintes helymeghatározás két helymeghatározó elem a vízszintesre redukált szög és a vízszintesre, tengerszintre és

4 - Földi pontok koordinátáinak meghatározása az alapponthálózat alapján; - A földi vízszintes helymeghatározás két helymeghatározó elem a vízszintesre redukált szög és a vízszintesre, tengerszintre és vetületi síkra redukált távolság felhasználásával számítja ki a pont relatív vízszintes koordinátáit. Háromdimenziós földi meghatározás esetén harmadik helymeghatározó elemként a magassági vagy zenit szöget használjuk. A szögek vízszintes vetületeinek a megmérésére és az irányok magassági vagy zenit szögeinek meghatározására a teodolitok szolgálnak. - Magassági alappont hálózat sűrítés; - Vízszintes alappont sűrítés; - Részletmérési módszerek - Derékszögű koordinátamérés; - Poláris koordinátamérés; (tahimetria)

Mesterséges holdakon alapuló helymeghatározások (GPS) A rendszer űrszegmense 21 aktív és 3 tartalék műholdból áll, melyek hat darab 55 o inklinációjú síkban helyezkednek el.

5 Mesterséges holdakon alapuló helymeghatározások (GPS) A rendszer űrszegmense 21 aktív és 3 tartalék műholdból áll, melyek hat darab 55 o inklinációjú síkban helyezkednek el. Mind a 6 síkban négy műhold kering km magasan közel kör alakú pályán. A Föld bármely pontjáról egyszerre 4-8 műhold 'látható' 15 o -ot meghaladó magassági szög alatt.

A GPS műholdak két jelet sugároznak. Az első jel vivőhullám hossza L1=1575.42 MHz., a másodiké L2=1227.60 MHz. E frekvenciákat a nagypontosságú atomórával stabilizált 10.

6 A GPS műholdak két jelet sugároznak. Az első jel vivőhullám hossza L1= MHz., a másodiké L2= MHz. E frekvenciákat a nagypontosságú atomórával stabilizált MHz-es alapfrekvencia sokszorozásával állítják elő. Mindkét vivőhullámot modulálják a körülbelül 30 méter hullámhosszú P kóddal (P a precision - szabatos rövidítése). Az L1 vivőt ezen kívül modulálják még a C/A (coarse/acquisition - durva/elérés) kóddal, mely kb. 300 m. hosszú. A vevő ezeknek a kódoknak a felhasználásával határozza meg a távolságokat. A P kód nagyobb, a C/A kód kisebb pontosságot biztosít a távolságok meghatározásában.

útadatok gyűjtése mozgó gépjárművel; - hajók, autók navigálása, képernyőn megjelenített

7 A GPS térinformatikai alkalmazásai - referenciarendszert biztosító geodéziai alappontok meghatározása; - egyes, más eljárással nehezen hozzáférhető pontok helymeghatározása; - útadatok gyűjtése mozgó gépjárművel; - hajók, autók navigálása, képernyőn megjelenített térképekkel összekapcsolva; - fotogrammetriai célú fényképezéskor a repülőgép helyzetének meghatározása;

Fotogrammetriai módszerek Fotogrammetriai módszerekkel az egyes tárgyakról nem közvetlenül, hanem a tárgyról készített képet felhasználva történik az adatgyűjtés.

8 Fotogrammetriai módszerek Fotogrammetriai módszerekkel az egyes tárgyakról nem közvetlenül, hanem a tárgyról készített képet felhasználva történik az adatgyűjtés. Előnyök: - tömeges adatnyerés esetén minden egyéb elsődleges eljárásnál gyorsabb; - területegységre viszonyított költsége alacsony; - pontossága minden igényt kielégít; Hátrányok: - a képek előállítása évszak- és időjárásfüggő; - drága hardvert és szoftvert igényel; - jól képzett szakemberek kellenek; - földi kiegészítő mérések kellenek;

9 Távérzékelés - Passzív és aktív rendszerek; - Légi- és űrtávérzékelés; - Geometriai felbontás; - Spektrális felbontás; - Időbeli felbontás; - Meteorológiai műholdak; - Földi erőforrás-kutató műholdak;

10 Meteorológiai műholdak METEOSAT

11 NOAA-AVHRR National Oceanic and Atmospheric Administration's Advanced Very High Resolution Radiometer

12 HIBÁS KÉP NOAA-AVHRR

13 NOAA-AVHRR-TBB

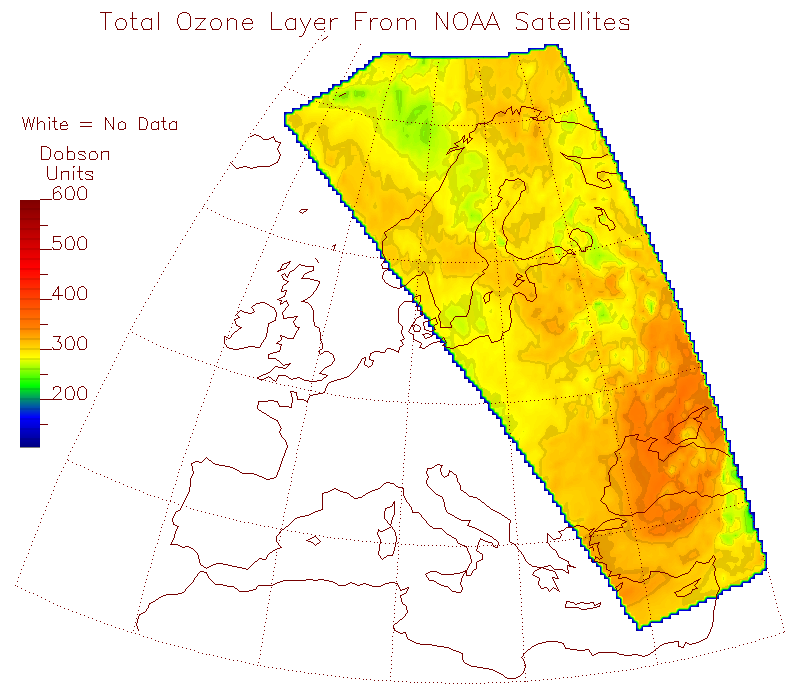

14 NOAA-HRPT High Resolution Picture Transmission

17 Földi erőforrás-kutató műholdak LANDSAT

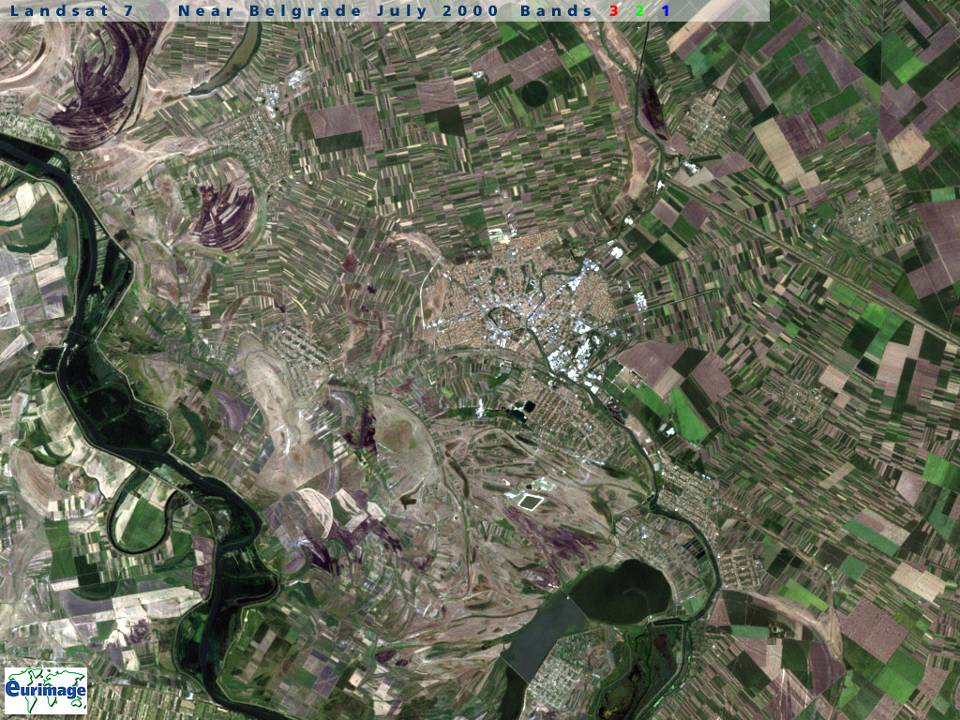

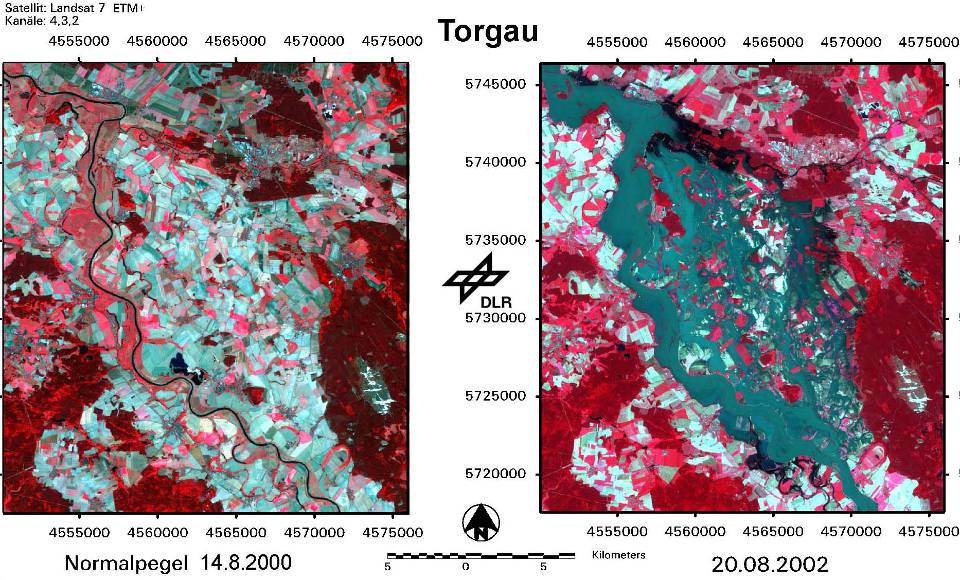

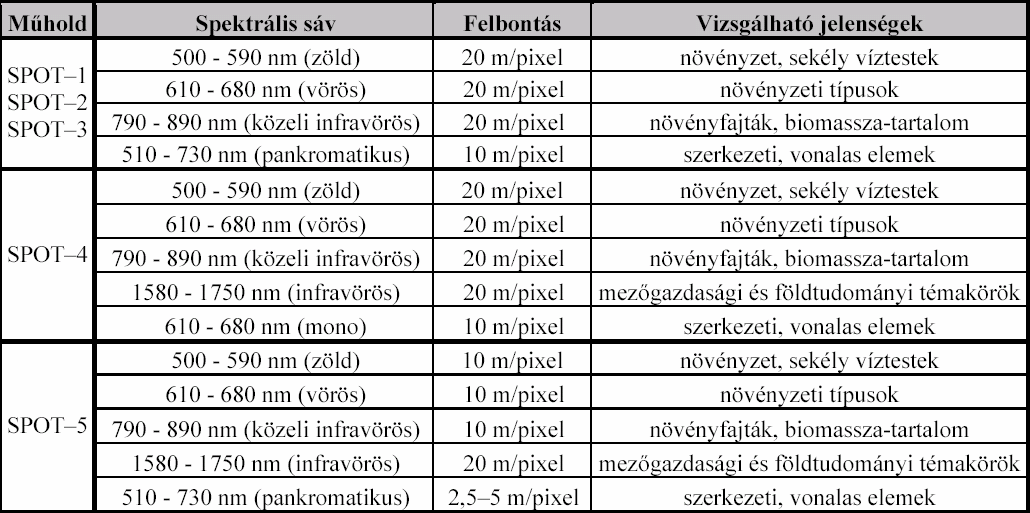

22 SPOT

23 SPOT-4 felvétel Miskolcról multispektrális+pan, 10 m-es Felbontás; LANDSAT-5 TM felvétel Miskolcról 453 sáv, 30 m-es felbontás

24 IKONOS

27 Szkennelés és digitalizálás Előny Mérsékelt költség (feltéve, hogy minden adat rendelkezésre áll); Hátrány Nincs lehetőség a pontosság megítélésére (és a papírtérképek elég pontatlanok); A változások a papírtérképen nincsenek vezetve; Bonyolult a minőség és Költségellenőrzés;

elektromágneses tekercs hol helyezkedik el a táblán.

28 Térképek manuális digitalizálása A digitalizáló tábla különböző méretű lehet A3-tól A0-ig. A kisebb táblákat tabletnek nevezik. Szerkezetileg a tábla műanyagba ágyazott, sűrű drótháló, mely különböző elemeiben (rácsszemeiben) attól függően indukálódik feszültség, hogy a kurzor szálkeresztjét koncentrikusan körülvevő elektromágneses tekercs hol helyezkedik el a táblán. A tabletek tömeges perifériként való megjelenése ahhoz kapcsolódik, hogy a WINDOWS előtti környezetben az egyszerű programvezérlést a tabletekre erősített grafikus menük segítségével oldották meg. Ez az alkalmazás azonban nem igényelt nagy felbontást és pontosságot, ezért a piacon lévő tabletek jelentős része alkalmatlan a szabatos digitalizálásra. A digitalizáló táblák és megfelelő tabletek digitalizálási hibája eszköztől függően 0,1 mm. 0,02 mm. A hiba nemcsak a háló és a tekercs kialakításától, hanem a szálkereszt formájától, elhelyezésétől is nagymértékben függ.

29 Leíró (attributív) adatok gyűjtése A GIS lényege, hogy a geometriai objektumokhoz leíró adatokat kapcsol A leíró adatok típusai: - természeti adatok; - műszaki létesítményekkel kapcsolatos adatok; - gazdasági adatok; - társadalmi adatok; Az adatok lehetnek: - leíró jellegűek vagy nominálisak (pl. földrajzi nevek); - abszolút számértékek (pl. a csapadék mm-ben); - relatív számértékek (pl. a munkanélküliség rátája); - intervallum értékek (pl. jövedelem sávok);

30 Az adatok származhatnak: - valódi georeferenciával; mind magát a leíró adatot, mind pedig a helyét valamilyen technikával meghatározzuk. Pl. a csapadékmérő állomás megmérte a szeptember 17-én esett csapadék mennyiségét, az állomás helyét (X, Y koordinátáit) pedig valamilyen geodéziai módszerrel (pl. hátrametszés) meghatároztuk. - interpolált georeferenciával; pl. címillesztés, a GIS szoftverek jól ismert művelete, mely az útkereszteződések koordinátái alapján interpolálja a házszámmal megadott épület elhelyezkedését. - agglomerált georeferenciával; az országos, megyei vagy városi gazdasági vagy népességi adatok. Ezek az adatok egy területegységre összegzik az elemi adatokat. - képzetes georeferenciával; a kérdéses leíró adat egyáltalán nem vagy csak részben kötődik a megadott földrajzi helyhez. Pl. azok a termelési statisztikák, amelyek nem a termelés, hanem a cég bejegyzési helyét adják meg georeferenciaként.

31 Az adatok minősége A GIS létrehozásakor mind a költségeket, mind az időigényt tekintve az adatnyerés a legjelentősebb tényező. Nem megfelelő adatok felhasználása: - hibás döntés; - adatszolgáltatás esetén jogi következmények; Az adatminőség pontossága függ a: - tényleges igényektől, - költségektől, - megvalósíthatóságtól, - rendelkezésre álló időtől. Az adatminőséget befolyásoló tényezők: - az adatok eredete - ki, mikor és milyen eljárással végzett az adatgyűjtést, - milyen referenciarendszerre vonatkoznak az adatok, - milyen pontosságúak az adatok, - milyen transzformációkat és milyen eljárással végeztek az adatokon

32 - a geometriai pontosság - helyzeti pontosság (pl. telkek sarokpontjai jó helyen vannak-e?) - az attribútumadatok tartalmi pontossága - a geometriai és az attribútumadatok konzisztenciája (a különböző jellegű adatokat hogyan lehet összehangolni, a különböző adatbázisokat hogyan lehet összeilleszteni) - a geometriai adatok (topológiai) konzisztenciája (nyitott poligonok, élekre nem illeszkedő csomópontok) - az adatok teljessége (mennyire fejezik ki az adatok a lehetséges tételek összességét) - az adatok aktualitása - meglévő objektumok geometriai és/vagy tartalmi tulajdonságai megváltoznak, - új objektumok jönnek létre, - objektumok megszűnnek.
