1 Térképismeret 1 ELTE TTK Földtudományi és Földrajz BSc Török Zsolt, Draskovits Zsuzsa ELTE IK Térképtudományi és Geoinformatikai Tanszék Ismerkedés a térképekkel 1. Miért van szükség térképre? Láthatóvá tétel!!! 2. Mi a térkép? Definíció: A térkép a Föld, a világűr vagy más égitest felszínének vagy a felszínre vonatkoztatott természeti és társadalmi típusú tárgyak és jelenségek meghatározott matematikai szabályok vagy mértani törvények szerint síkba vetített, méretarány szerint kicsinyített, generalizált és sajátos grafikai rendszerrel bemutatott ábrázolása. 3. Hogyan készítjük őket? 1

Miért van szükség térképre? Láthatóvá tétel!!! 2. Mi a térkép?

2 Térképkészítés 1. Felmérés Leképezés vetületek Térképkészítés 2 Valódi vetületek: - síkvetületek - hengervetületek - kúpvetületek 2

3 Térképkészítés 3 Képzetes vetületek: - képzetes henger - képzetes kúp - egyéb képzetes Térképkészítés 4(a) A Földfelszín ábrázolása - alaprajzhű, - alaprajzhoz hasonló, - helyzethű, - térbelileg hű A Föld felszínét bemutató térképek tartalma: - domborzatrajz, -síkrajz, -névrajz 3

alaprajzhű, - alaprajzhoz hasonló, - helyzethű, - térbelileg hű A

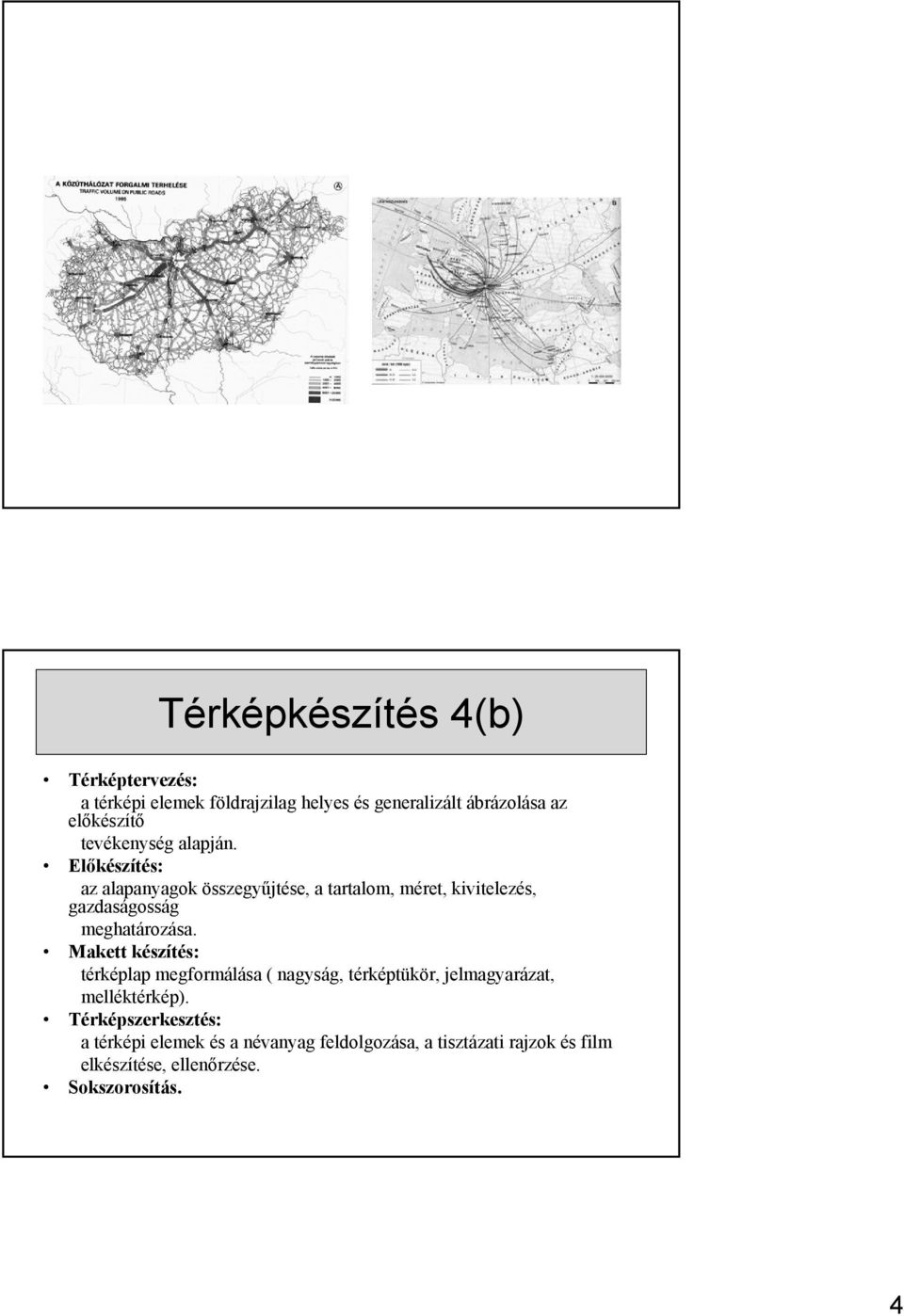

4 Térképkészítés 4(b) Térképtervezés: a térképi elemek földrajzilag helyes és generalizált ábrázolása az előkészítő tevékenység alapján. Előkészítés: az alapanyagok összegyűjtése, a tartalom, méret, kivitelezés, gazdaságosság meghatározása. Makett készítés: térképlap megformálása ( nagyság, térképtükör, jelmagyarázat, melléktérkép). Térképszerkesztés: a térképi elemek és a névanyag feldolgozása, a tisztázati rajzok és film elkészítése, ellenőrzése. Sokszorosítás. 4

Előkészítés: az alapanyagok összegyűjtése, a tartalom, méret, kivitelezés, gazdaságosság meghatározása.

5 Térképhasználat 4., Hogyan használjuk őket? A térképeket mindig tájolt helyzetbe kell hozni, vagyis a helyes irányt, égtájat kell kijelölni. Leginkább az É-i iránynak van kitüntetett szerepe. Az alkalmazott eszköz a tájoló. Tájolást el lehet végezni még tereppontok segítségével is. Mérések a térképen: szögek hosszak területek Melyek a térképpel szemben támasztott követelmények? 1. A térkép legyen helyes mind geometriai, mind tartalmi szempontból! 2. A méretarány és a térkép rendeltetése ismeretében a maximális információtartalommal kell bírnia! 3. Legyen jól olvasható és esztétikus! 4. Legyen friss, időszerű és jól eladható! 5

Mérések a térképen: szögek hosszak területek Melyek a térképpel szemben támasztott követelmények? 1.

6 A térkép, mint kommunikációs eszköz Kommunikációs folyamat: forrás /kiindulás/ - csatorna befogadás. Gyakorlatilag: a valóságot a térkép jelrendszerével átalakítjuk /a jel a kétdimenziós ábrázolás/, a dekódolás pedig a befogadó vizuális érzékelési mechanizmusa. Két transzformációt hajtunk végre: - a nemtérképezett adatokat térképpé alakítjuk, - a térképhasználó a térkép jeleiből térbeli információkat szerez. Korlátok, szűrők 1. Matematikai kapcsolat a valóság és a térkép között, ez a méretarány. A méretarány a térképi hossz és a terepen mért távolság vízszintes vetületének aránya. 2. Síkban történő ábrázolás: vetületek. 3. Generalizálás 4. Grafikus jellemzők 5. Rajzi és nyomdai korlátok 6

Két transzformációt hajtunk végre: - a nemtérképezett adatokat térképpé alakítjuk, - a térképhasználó a térkép jeleiből térbeli információkat szerez. Korlátok, szűrők 1.

7 Térképek osztályozása/1 Tartalom szerint: - általános: a földrajzi elemek egymáshoz való viszonyát mutatja be, - tematikus: egyes jelenségek térbeli viszonyait, illetve több jelenség egymáshoz való viszonyát ábrázolja, pl. Történelmi: elmúlt idők politikai, gazdasági stb. szerkezetét mutatja be. Méretarány szerint: -műszaki, földmérési alaptérképek (1:500-1:5000), - topográfiai- korográfiai térképek (1: : ), - földrajzi térképek (1: nél kisebb méretarány). 7

Történelmi: elmúlt idők politikai, gazdasági stb. szerkezetét mutatja be.

8 Térképek osztályozása/2 Cél szerint: - tájékozódási térképek (topográfiai, turista-, város-, tájfutótérképek), - navigációs térképek, - oktatási térképek, - tájékoztatási térképek, - tervezési térképek, - eredményközlő térképek, - reklámtérképek. Térképek osztályozása/3 A készítés módja szerint: - közvetlen felmérésen alapuló, -meglévő térképek alapján, szerkesztéssel készített térképek. Az ábrázolt dimenziók szerint: - síktérképek, - dombortérképek. 8

9 Térképek osztályozása Tartalom szerint Általános Tartalom szerint Tematikus 9

10 Tartalom szerint Tematikus Tartalom szerint történelmi 10

11 A méretarány, az ábrázolt terület nagysága, a generalizálás foka és az ábrázolt információ mennyisége összefügg. Térképek osztályozása 2. Méretarány szerint Földmérési alaptérkép 11

12 Térképek osztályozása 2. Méretarány szerint Topográfiai térkép Térképek osztályozása 2. Méretarány szerint Földrajzi térképek 12

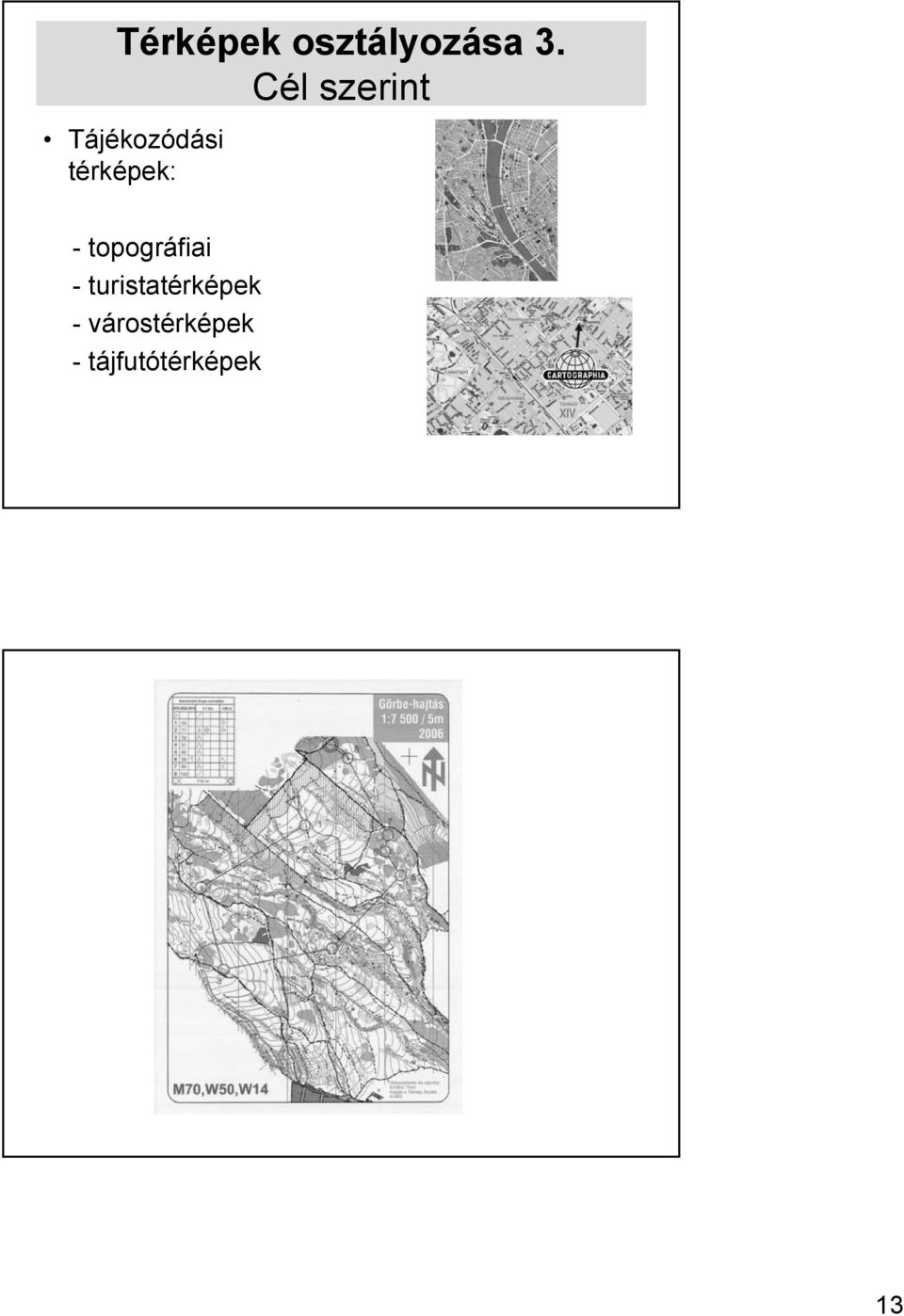

13 Térképek osztályozása 3. Cél szerint Tájékozódási térképek: - topográfiai - turistatérképek - várostérképek - tájfutótérképek 13

14 14

15 Térképek osztályozása 3. Cél szerint Navigációs térképek Oktatási térképek Tájékoztatási térképek Tervezési térképek Eredményközlő térképek Reklámtérképek Térképek osztályozása 4. A készítés módja szerint Közvetlen felmérésen alapuló, meglévő térképek alapján, szerkesztéssel készített 15

térképek Tervezési térképek Eredményközlő térképek Reklámtérképek

16 Térképek osztályozása 5. Az ábrázolt dimenziók szerint Síktérképek Dombortérképe k Térképszerű ábrázolások Panorámakép Madártávlati és műholdtávlati kép Térhatású kép Metszet Tömbszelvény Katonai perspektíva Kavalier perspektíva 16

Térképszerű ábrázolások Panorámakép Madártávlati és

17 Térképszerű ábrázolások 2. Digitális kartográfia 1. Számítógépes térképészet: - digitális térkép-előállítás - digitálistérkép-előállítás 1968 Harvard Egyetem USA SYMAP Igazi áttörés 80-as évek eleje személyi számítógépek elterjedése 17

digitálistérkép-előállítás 1968 Harvard Egyetem USA SYMAP

18 Digitális kartográfia 2. Előnyök (gyorsaság, egyszeri befektetés, a végtermék minősége jobb, könnyen előállíthatók újabb változatok, a felújítás egyszerűbb és gyorsabb) Hátrányok (naprakész tudást igényel, gyors elavulás, sok igénytelen térkép készülhet, az egyszerű térinformatikai rendszerek képesek térképeket kibocsátani, d ezek nem megfelelő minőségűek) Adatformátumok: - raszteres -vektoros Postscript: nyomdakész filmek elkészítése Számítógépek Input-eszközök (digitalizáló tábla, egér, szkenner, digitális kamera) Output-eszközök (monitor, nyomtató, levilágító) Szoftvertípusok Térinformatika Térinformatika: földrajzi helyhez köthető adatok ábrázolása, elemzése. Térinformatikai rendszer: földrajzi helyhez és időponthoz kapcsolódó adatok gyűjtésére, tárolására, feldolgozására, felújítására, elemzésére és megjelenítésére szolgál. Lehetővé teszi eltérő forrásokból származó térbeli adatok integrálását, az adatok manipulálását, elemzését és megjelenítését

sok igénytelen térkép készülhet, az egyszerű térinformatikai rendszerek képesek térképeket kibocsátani, d ezek nem megfelelő minőségűek) Adatformátumok: - raszteres -vektoros Postscript: nyomdakész
