3. óra: Digitális térkép készítése mérőállomással. II.

Átírás

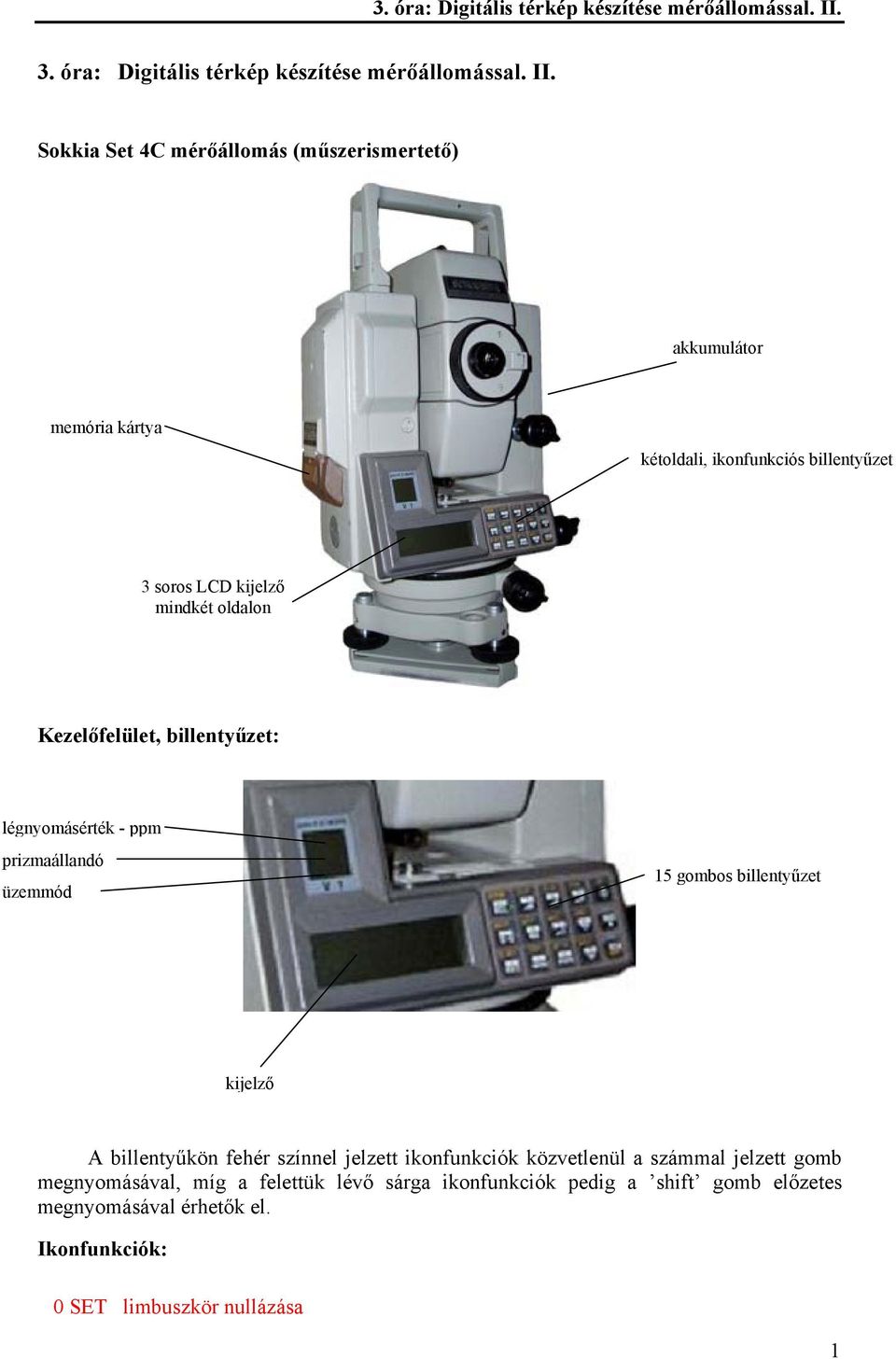

1 3. óra: Digitális térkép készítése mérőállomással. II. 3. óra: Digitális térkép készítése mérőállomással. II. Sokkia Set 4C mérőállomás (műszerismertető) akkumulátor memória kártya kétoldali, ikonfunkciós billentyűzet 3 soros LCD kijelző mindkét oldalon Kezelőfelület, billentyűzet: légnyomásérték - ppm prizmaállandó üzemmód 15 gombos billentyűzet kijelző A billentyűkön fehér színnel jelzett ikonfunkciók közvetlenül a számmal jelzett gomb megnyomásával, míg a felettük lévő sárga ikonfunkciók pedig a shift gomb előzetes megnyomásával érhetők el. Ikonfunkciók: 0 SET limbuszkör nullázása 1

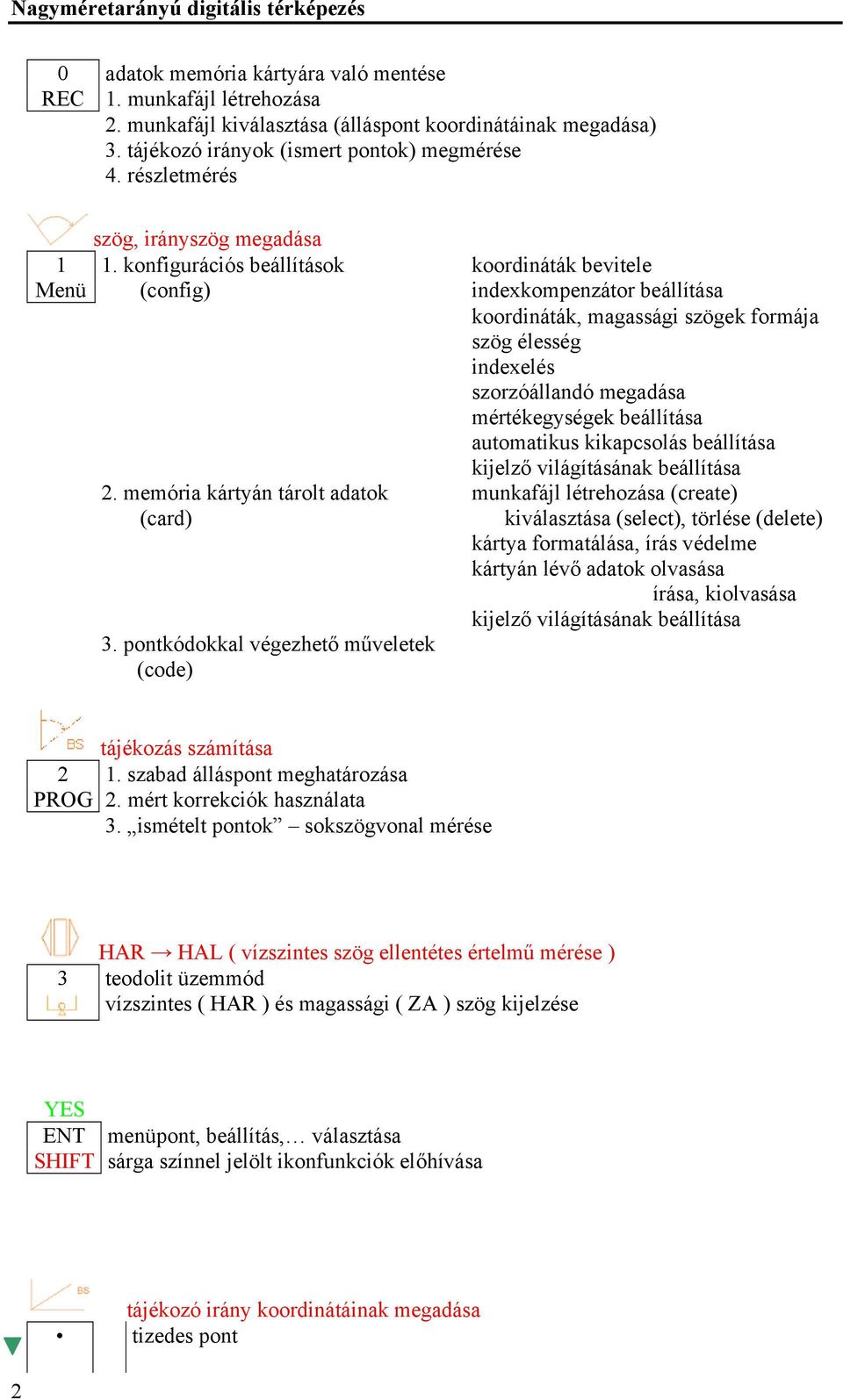

2 Nagyméretarányú digitális térképezés 0 adatok memória kártyára való mentése REC 1. munkafájl létrehozása 2. munkafájl kiválasztása (álláspont koordinátáinak megadása) 3. tájékozó irányok (ismert pontok) megmérése 4. részletmérés szög, irányszög megadása 1 1. konfigurációs beállítások koordináták bevitele Menü (config) indexkompenzátor beállítása koordináták, magassági szögek formája szög élesség indexelés szorzóállandó megadása mértékegységek beállítása automatikus kikapcsolás beállítása kijelző világításának beállítása 2. memória kártyán tárolt adatok munkafájl létrehozása (create) (card) kiválasztása (select), törlése (delete) kártya formatálása, írás védelme kártyán lévő adatok olvasása írása, kiolvasása kijelző világításának beállítása 3. pontkódokkal végezhető műveletek (code) tájékozás számítása 2 1. szabad álláspont meghatározása PROG 2. mért korrekciók használata 3. ismételt pontok sokszögvonal mérése HAR HAL ( vízszintes szög ellentétes értelmű mérése ) 3 teodolit üzemmód vízszintes ( HAR ) és magassági ( ZA ) szög kijelzése YES ENT menüpont, beállítás, választása SHIFT sárga színnel jelölt ikonfunkciók előhívása 2 tájékozó irány koordinátáinak megadása tizedes pont

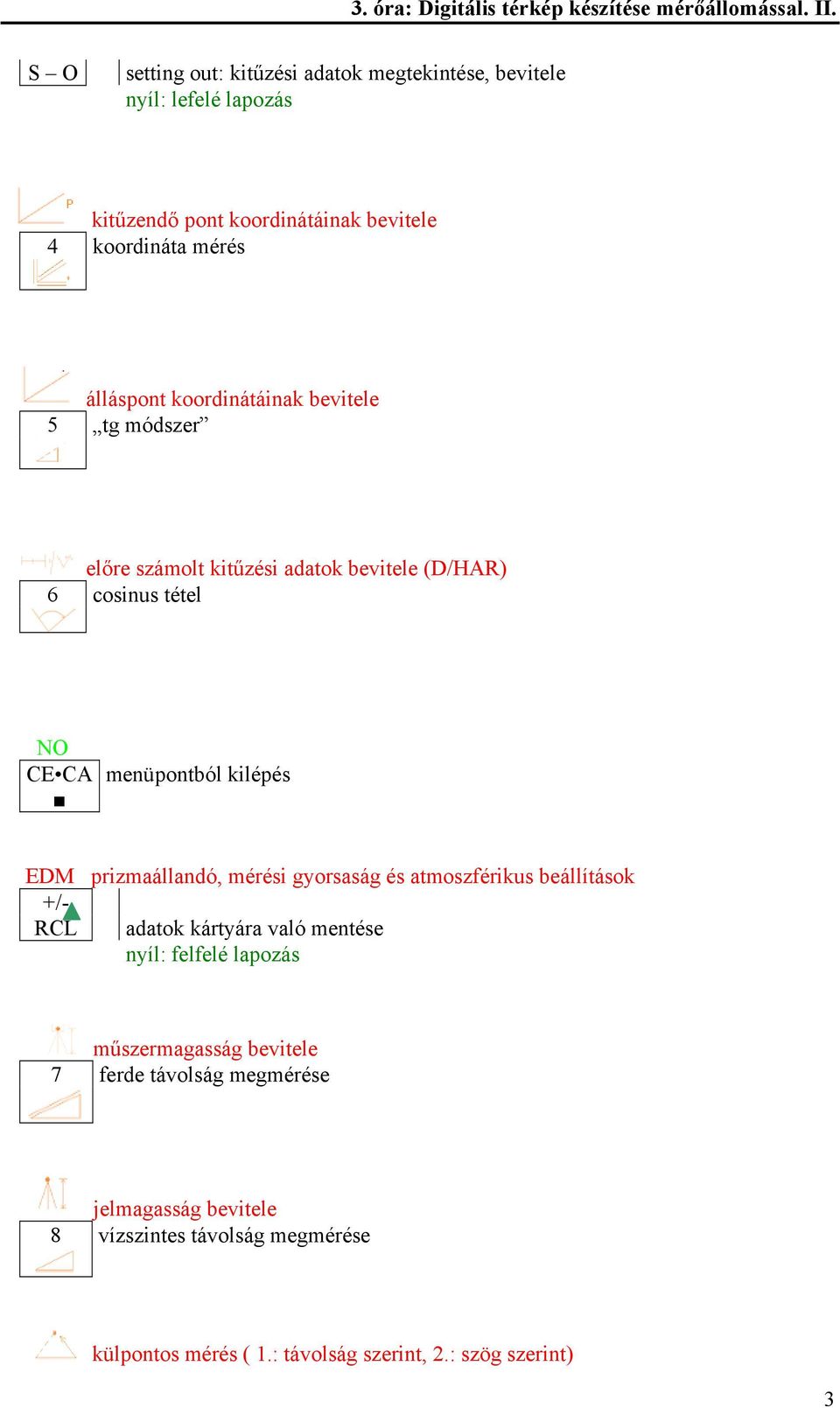

3 3. óra: Digitális térkép készítése mérőállomással. II. S O setting out: kitűzési adatok megtekintése, bevitele nyíl: lefelé lapozás kitűzendő pont koordinátáinak bevitele 4 koordináta mérés álláspont koordinátáinak bevitele 5 tg módszer előre számolt kitűzési adatok bevitele (D/HAR) 6 cosinus tétel NO CE CA menüpontból kilépés EDM prizmaállandó, mérési gyorsaság és atmoszférikus beállítások +/- RCL adatok kártyára való mentése nyíl: felfelé lapozás műszermagasság bevitele 7 ferde távolság megmérése jelmagasság bevitele 8 vízszintes távolság megmérése külpontos mérés ( 1.: távolság szerint, 2.: szög szerint) 3

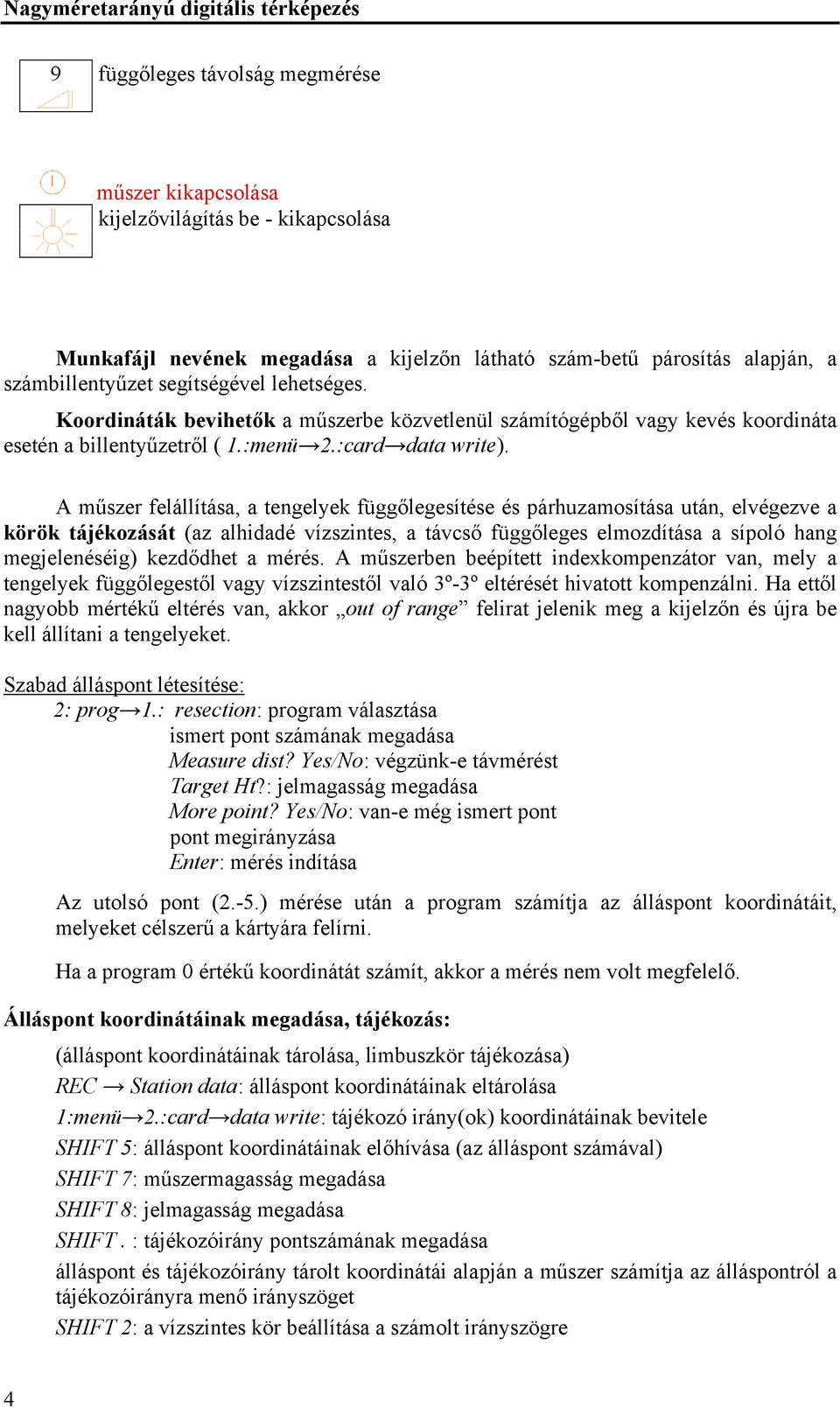

4 Nagyméretarányú digitális térképezés 9 függőleges távolság megmérése műszer kikapcsolása kijelzővilágítás be - kikapcsolása Munkafájl nevének megadása a kijelzőn látható szám-betű párosítás alapján, a számbillentyűzet segítségével lehetséges. Koordináták bevihetők a műszerbe közvetlenül számítógépből vagy kevés koordináta esetén a billentyűzetről ( 1.:menü 2.:card data write). A műszer felállítása, a tengelyek függőlegesítése és párhuzamosítása után, elvégezve a körök tájékozását (az alhidadé vízszintes, a távcső függőleges elmozdítása a sípoló hang megjelenéséig) kezdődhet a mérés. A műszerben beépített indexkompenzátor van, mely a tengelyek függőlegestől vagy vízszintestől való 3º-3º eltérését hivatott kompenzálni. Ha ettől nagyobb mértékű eltérés van, akkor out of range felirat jelenik meg a kijelzőn és újra be kell állítani a tengelyeket. Szabad álláspont létesítése: 2: prog 1.: resection: program választása ismert pont számának megadása Measure dist? Yes/No: végzünk-e távmérést Target Ht?: jelmagasság megadása More point? Yes/No: van-e még ismert pont pont megirányzása Enter: mérés indítása Az utolsó pont (2.-5.) mérése után a program számítja az álláspont koordinátáit, melyeket célszerű a kártyára felírni. Ha a program 0 értékű koordinátát számít, akkor a mérés nem volt megfelelő. Álláspont koordinátáinak megadása, tájékozás: (álláspont koordinátáinak tárolása, limbuszkör tájékozása) REC Station data: álláspont koordinátáinak eltárolása 1:menü 2.:card data write: tájékozó irány(ok) koordinátáinak bevitele SHIFT 5: álláspont koordinátáinak előhívása (az álláspont számával) SHIFT 7: műszermagasság megadása SHIFT 8: jelmagasság megadása SHIFT. : tájékozóirány pontszámának megadása álláspont és tájékozóirány tárolt koordinátái alapján a műszer számítja az álláspontról a tájékozóirányra menő irányszöget SHIFT 2: a vízszintes kör beállítása a számolt irányszögre 4

5 3. óra: Digitális térkép készítése mérőállomással. II. Tájékozás ellenőrzése: Két ismert pontra elvégezzük a tájékozást, leolvassuk és feljegyezzük az irányértékeket. A két irányérték számtani közepeként számoljuk a középtájékozási szöget. SHIFT 1: számolt középtájékozási szög beállítása irányértékként Háromdimenziós koordinátamérés: Méréshez szükséges az álláspont adatainak és min. egy tájékozó-irányra végzett mérési eredménynek a kártyán rögzített értéke. Részletpontok mérésekor: REC megfelelő adatformátum választása (pl.: N,E,Z, + S,V,H: koordináták + ferde táv., zenitszög és irányérték) műszer automatikusan felajánlja az állandó jelmagasságot ( SHIFT 8: jelmag. megadása) módosítás Enter: elfogadás indul a mérés (részletpontok számozása Geoprifi feldolgozó szoftver használata esetében 2000-től kezdődik, a műszer a következő pontszámot automatikusan felajánlja) módosítás Enter: elfogadás Mérés előtt ellenőrizendő: 1:menü 1.:config Send data to (tárolóeszköz) Card/Out (kártya/külső) Set code (kód tárolása) Set/Skip (igen/nem) Set target ht (jelmagasság tárolása) Set/Skip (igen/nem) Külpontos mérés: Kitűzés: (prizma nem helyezhető a meghatározandó pontra; műszer és pont között látási akadály van) REC megfelelő adatformátum választása: S,V,H (offset) A prizmára végzett mérés után a valódi ponthely meghatározható a külpontos távolság: 1.: distance megadásával vagy valódi ponthelyre végzett iránymérés és külpontra végzett távmérés 2.: angle alapján. 1.(: distance) esetben kiválasztható, hogy a prizma a ponttól jobbra van a ponttól balra van a pont mögött van a pont előtt van Enter gomb lenyomása után megadható a külpontosság mértéke 2.(: angle) esetben Sight target pt. üzenet jelenik meg: irányozd meg a valódi ponthelyet irányzás Enter műszer számítja a központosított mérési adatokat és ezeket rögzíti 5

6 Nagyméretarányú digitális térképezés SHIFT 4: kitűzendő pont számának, koordintáinak megadása S-O 3: dha = a valódi iránytól való eltérés kijelzése alhidádé forgatása míg dha értéke 0 lesz(+ különbség esetén forgatás az óra járásával egyezően) prizma beintése a távcső függőleges iránysíkjába S-O 8: a mért és vízszintesre redukált távolság eltérése a kitűzendő távolságtól prizma előre-hátra mozgatása, míg a különbség értéke 0 lesz ( - különbség esetén távolodni kell a műszertől) Adatok kiolvasása: Geoprofi program segítségével Munkaterület nyit/választ/töröl: saját munkaterület létrehozás és kiválasztása ALT F7: terepi adatrögzítő beállítása (Sokkia-SCR2) Terepi adatrögzítő: kiolvasás elvégzése ALT F2: kommunikációs port beállítása: COM1: műszerből olvasunk ki ALT F8: Kiolvasás SCR2-vel: KI-BE állítása COM2: kártyaolvasóval végezzük Adatok kártyáról lemezre: kiolvasás indítása Állomány nevének megadása Műszeren: 1.:menü 2.:card data output parancs indítása a megfelelő job file választása után Konvertálás Geoprofi adatbázisba: adatok konvertálása kiolvasás után Külpontos méréskor: koordináták rögzítése nem lehetséges, ezeket számolni kell: Sokszögv/Poláris/Magaspont/Trigmag Poláris részletmérés számítása Geoeasy geodéziai adatfeldolgozó szoftver segítségével A kapcsolat megteremtéséhez a szoftver File/ComEasy/Sugó/Tartalomjegyzék/Kipróbált műszerek menüpont ad segítséget! 6
