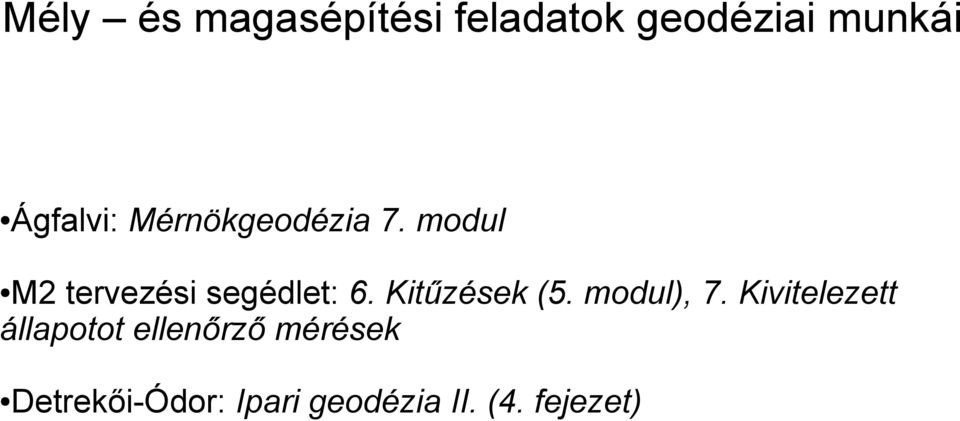

1 Mély és magasépítési feladatok geodéziai munkái Ágfalvi: Mérnökgeodézia 7. modul M2 tervezési segédlet: 6. Kitűzések (5. modul), 7. Kivitelezett állapotot ellenőrző mérések Detrekői-Ódor: Ipari geodézia II. (4. fejezet)

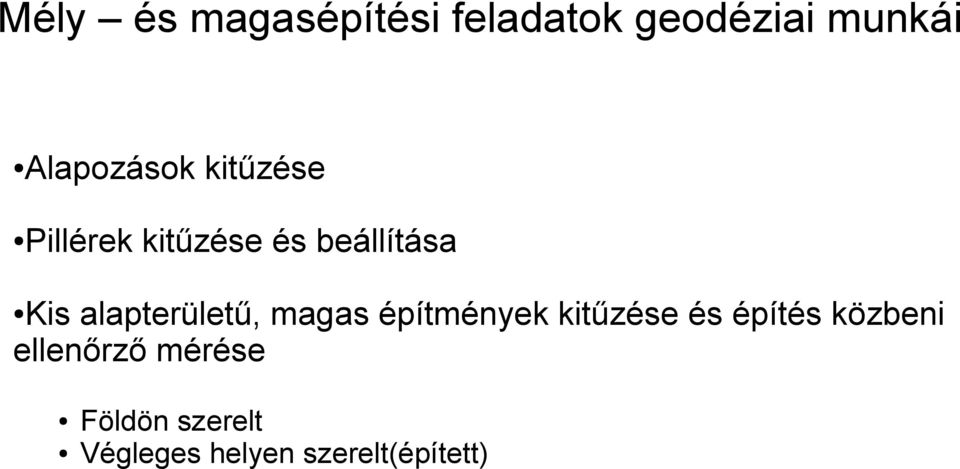

2 Mély és magasépítési feladatok geodéziai munkái Alapozások kitűzése Pillérek kitűzése és beállítása Kis alapterületű, magas építmények kitűzése és építés közbeni ellenőrző mérése Földön szerelt Végleges helyen szerelt(épített)

3 Alapozások kitűzése Síkalapozások fajtái sáv alapozás - pont (tömb) alapozás - gerenda és gerendás alapozás - lemezalapozás -

4 Alapozások kitűzése Mélyalapozások fajtái cölöp alapozás - résfal alapozás - kút és szekrény alapozás -

5 Vázas szerkezetű építési mód

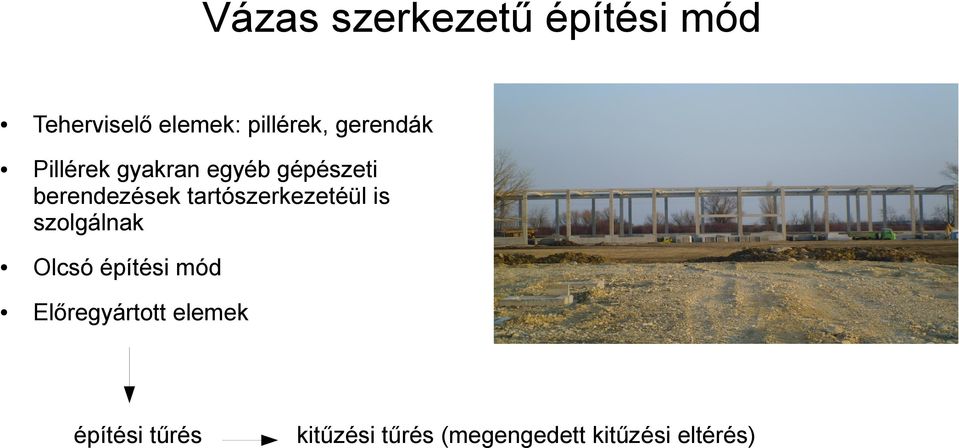

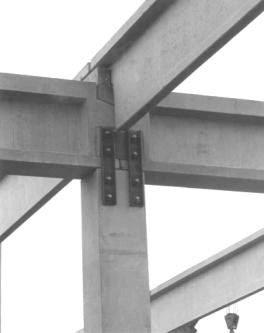

6 Vázas szerkezetű építési mód Teherviselő elemek: pillérek, gerendák Pillérek gyakran egyéb gépészeti berendezések tartószerkezetéül is szolgálnak Olcsó építési mód Előregyártott elemek építési tűrés kitűzési tűrés (megengedett kitűzési eltérés)

7 Előregyártott pillérek kitűzése és beállítása Szabályos négyszög(raszter)háló főpontjai Az építés előrehaladtával folytonosan ismétlődő feladat Probléma : a főpontok központos kitűzése értelmetlen (használhatatlan) Tengelyek kitűzése Zsinórállás (zsinórállvány)

8 Zsinórállvány Faoszlop, palló a helyi építési anyagból Elhelyezése (nem feltétlen geodéziai feladat): Földmunkától távol (részletes kiviteli terv- pallértev alapján) Hely a munkavégzésre, anyagszállításra Minden kitűzendő tengely, sík! meghosszabbítása essen rá a pallóra

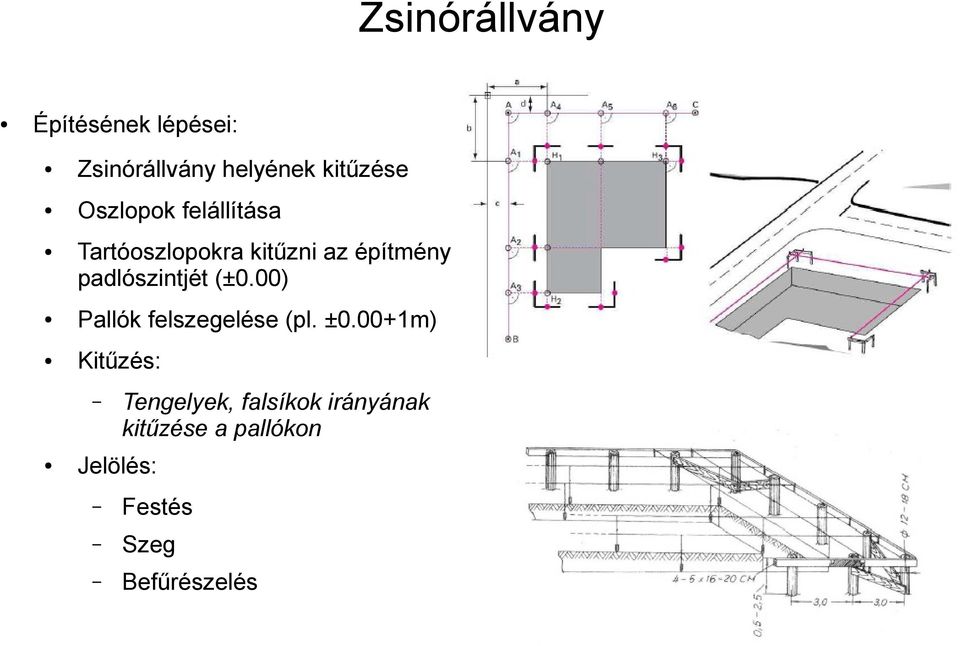

9 Zsinórállvány Építésének lépései: Zsinórállvány helyének kitűzése Oszlopok felállítása Tartóoszlopokra kitűzni az építmény padlószintjét (±0.00) Pallók felszegelése (pl. ±0.00+1m) Kitűzés: Tengelyek, falsíkok irányának kitűzése a pallókon Jelölés: Festés Szeg Befűrészelés

10 Zsinórállvány mérési program (Baseline Refline) Kitűzési méretek automatikus számítása Adott az alapvonal két pontjával (illetve egyéb geometriai feltétellel) Adott külpontosság, tengelytáv (Offset) Számított a derékszögű kitűzési méretek(δoffset, ΔLine ) Kitűzési méretek értelmezése

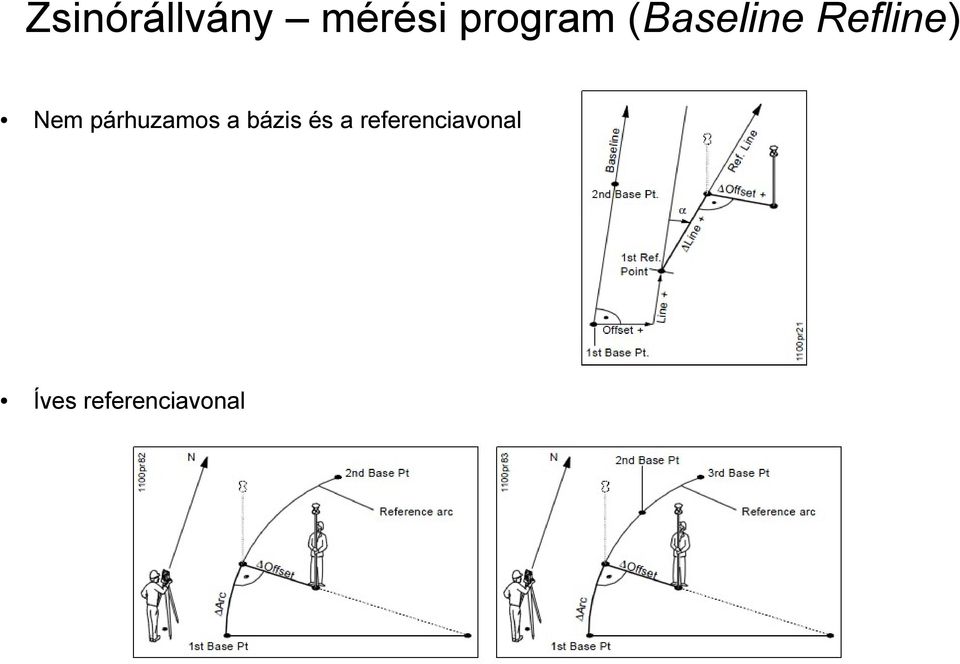

11 Zsinórállvány mérési program (Baseline Refline) Nem párhuzamos a bázis és a referenciavonal Íves referenciavonal

12 Előregyártott pillérek kitűzése és beállítása Geometriai feltételek: A pillérek a terv szerinti helyükre kerüljenek A konzolok középvonala a tervezett távolságra legyen A konzolok felső lapja a tervezett magasságban legyen A pillér függőleges legyen

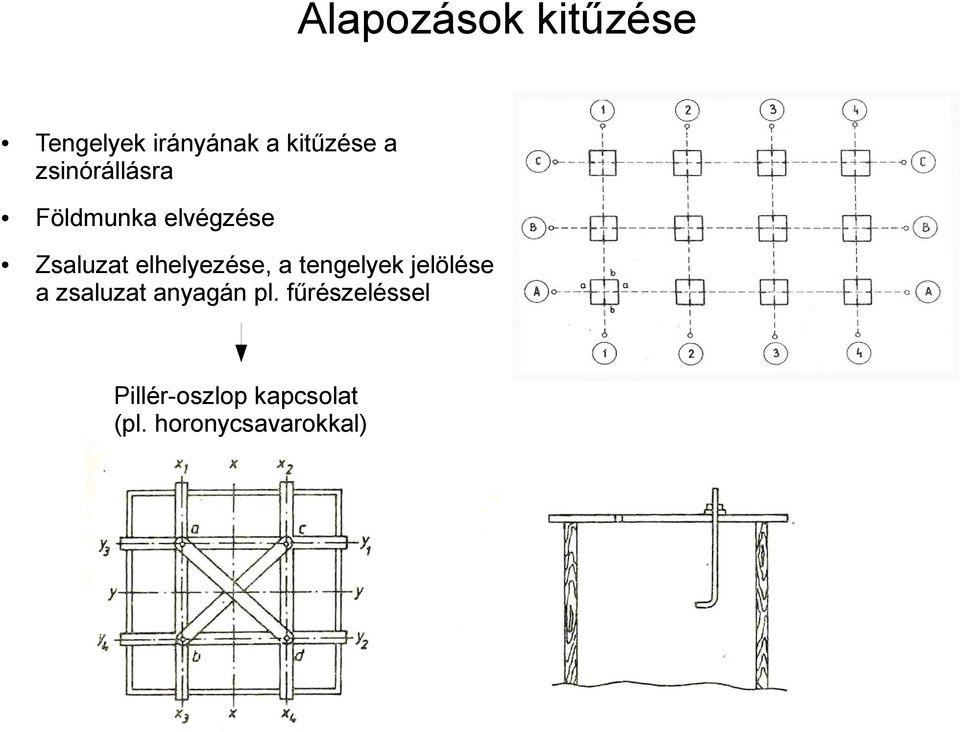

13 Alapozások kitűzése Tengelyek irányának a kitűzése a zsinórállásra Földmunka elvégzése Zsaluzat elhelyezése, a tengelyek jelölése a zsaluzat anyagán pl. fűrészeléssel Pillér-oszlop kapcsolat (pl. horonycsavarokkal)

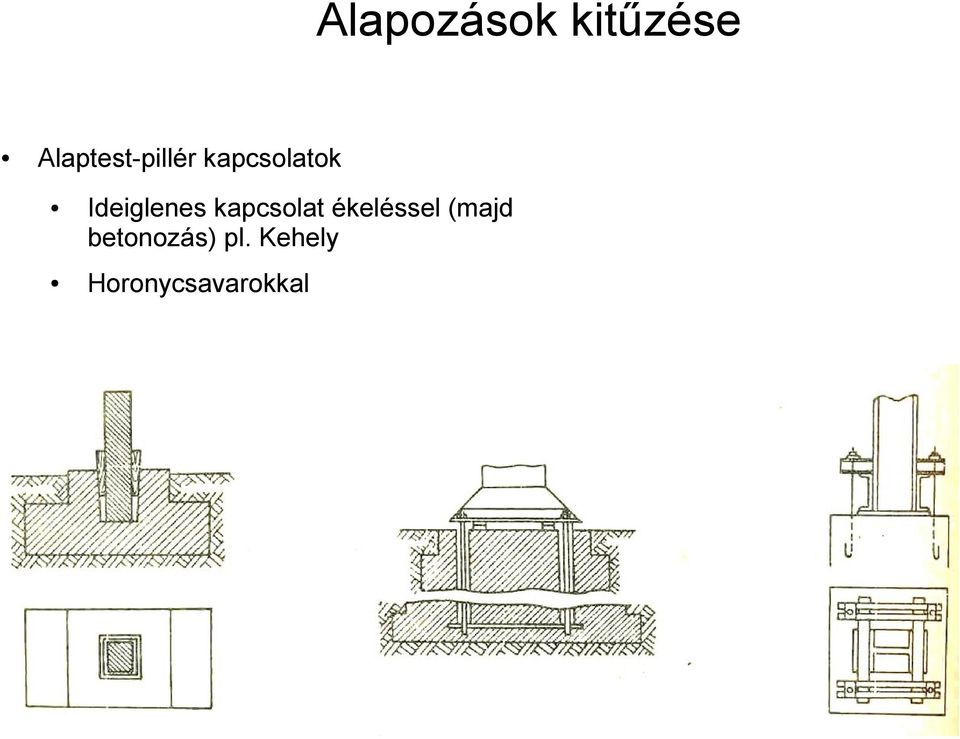

14 Alapozások kitűzése Alaptest-pillér kapcsolatok Ideiglenes kapcsolat ékeléssel (majd betonozás) pl. Kehely Horonycsavarokkal

15 Alapozások kitűzése Kehely

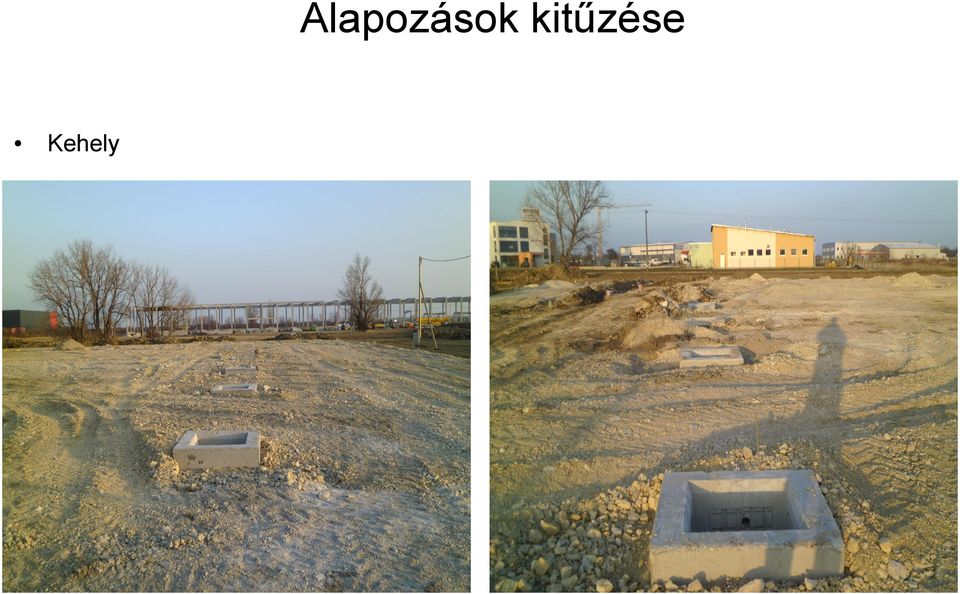

16 Alapozások kitűzése Kehely

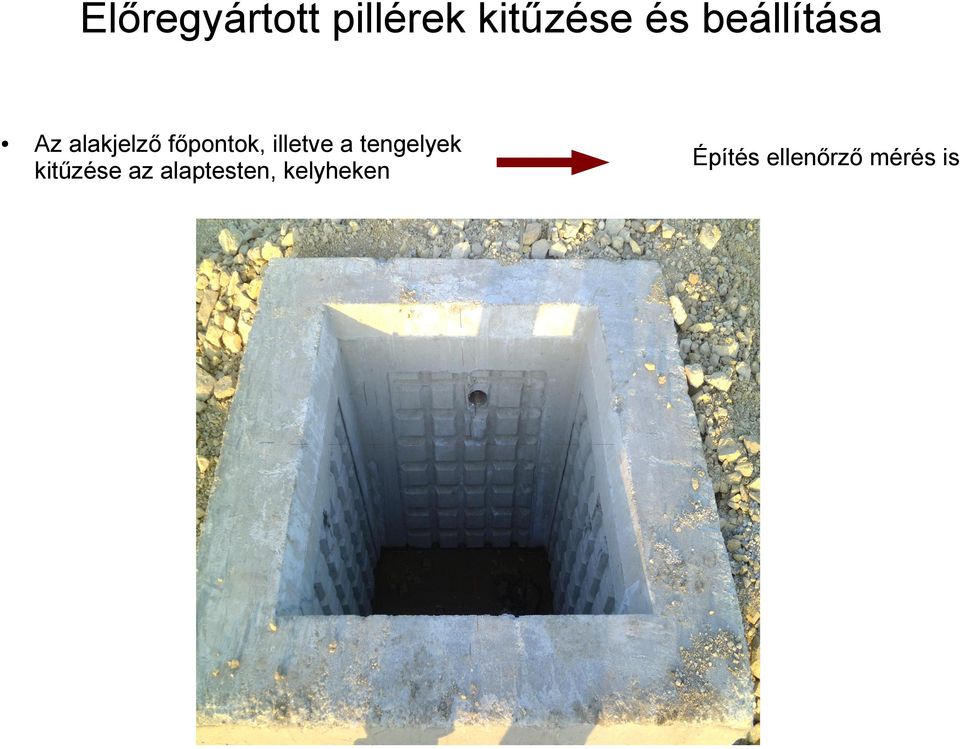

17 Előregyártott pillérek kitűzése és beállítása Az alakjelző főpontok, illetve a tengelyek kitűzése az alaptesten, kelyheken Építés ellenőrző mérés is

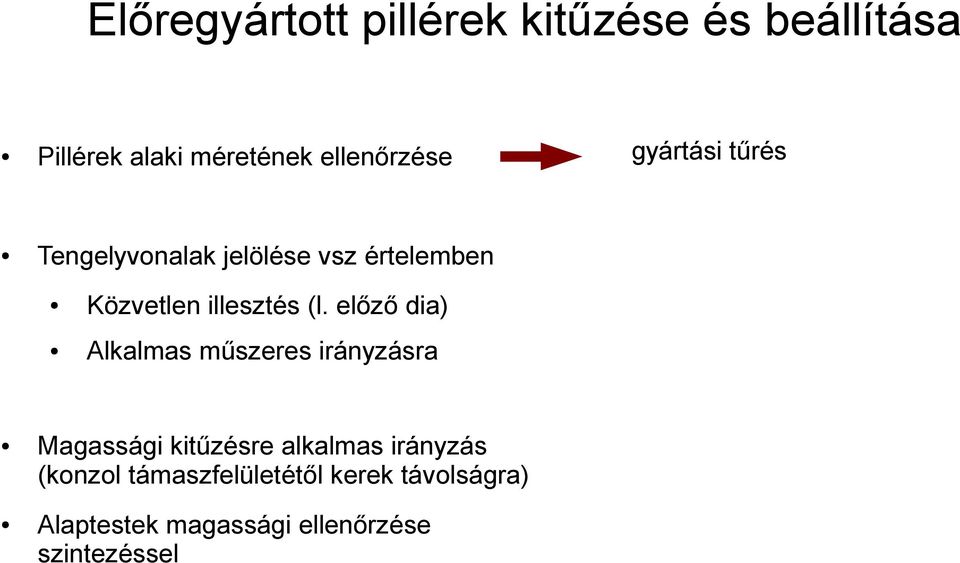

18 Előregyártott pillérek kitűzése és beállítása Pillérek alaki méretének ellenőrzése Tengelyvonalak jelölése vsz értelemben Közvetlen illesztés (l. előző dia) Alkalmas műszeres irányzásra Magassági kitűzésre alkalmas irányzás (konzol támaszfelületétől kerek távolságra) Alaptestek magassági ellenőrzése szintezéssel gyártási tűrés

19 Előregyártott pillérek kitűzése és beállítása Rövid pillérek esetén Közel függőleges beemelés az alaptesten és a pilléren jelölt tengelyek illesztésével Két egymásra merőleges irányból a pillér tetején jelölt tengelyvonal függőlegesbe intése - ékeléssel Magasabb elemek esetében

20 Előregyártott pillérek kitűzése és beállítása Magasabb elemek esetében A kereszttengely vonallal párhuzamosan egy másik vonal jelölése A konzol hossztengelye vízszintes vetületének a metszéspontja ezzel az egyenessel a I. II. pont Ellenőrzés a szemközti jelölt konzoltengelyek összemérése Konzoltengelyekhez függők rögzítése A függőkkel a pillér alját úgy állítjuk be, hogy a pillér alján levő 4 tengelyvonás az alaptesten jelöltek függőlegesében legyenek. Emelőkkel, ékkel mozgatva a pillért, amíg a konzolokon levő függők a I. II. pontokra mutatnak.

21 Előregyártott pillérek kitűzése és beállítása Magassági beállítás A vsz beállítás után csak ideiglenes kötés Az őrvonalak közelében kijelölünk egy műszerhorizontot Az őrvonal-műszerhorizont távolságát megmérve számítható a konzolok pillanatnyi helyzete Általában a legmagasabb konzol szintje a referencia szint. Számítható a magassági korrekció Az ideiglenes kötést oldva, acéllemez alápakolásával emelhető a pillér l. alapozás ellenőrzése

22 Előregyártott pillérek kitűzése és beállítása Pillér oszlop beállítások pontossági követelményei (M1)

23 Előregyártott pillérek kitűzése és beállítása
