1 Poláris részletmérés mérőállomással Farkas Róbert NyME-GEO

2 Leica TC 605L Álláspont koordináták és tájékozás: (Set Station) Program menü PROG választása Navigálás a történik! PROG 1.Set Job -> 2.Set Station -> 3.Free Station -> Belső memória (IntMem) Koordináta begépelés (Keyb)

3 Leica TC 605L SET STATION Get DATA>IntMem Pt : 0 hi : Belső memóriában tárolt adatok között kereshetünk -Ismert azonosítóval vagy keresési eljárással (Wildcard) -Pont adatsorainak ellenőrzése! módosítás nem lehetséges -A programon belüli elfogadások az ENTR gomb lenyomásával hagyhatók jóvá

4 Leica TC 605L SET STATION Get DATA>IntMem Pt : 101 hi : ENTR DSP SET STATION Pt : 101 E0 : N0 : SET STATION REC : Pt : 101 Station SET Álláspont koordinátái beállítva Tájékozás

5 Leica TC 605L SET STATION Get DATA>Keyb. Pt : 101 hi : ENTR SET STATION E : N : H : Koordináták begépelése ENTR Rögzítés a belső memóriába

6 Leica TC 605L Tájékozás: (Orientation) Csak álláspont létesítés után lehetséges, a Tájékozás az Álláspont koordináták és tájékozás program része! A műszer automatikusan indítja ezt a programot ORIENTATION Get DATA>IntMem Pt : 102 kézi koordináta bevitel (Keyb.) belső memóriából (IntMem) közvetlen szögbevitel (Angle)

7 Leica TC 605L ORIENTATION Pt : 102 Hz : V : ENTR Tájékozó irány megirányzása (esetleg távméréssel együtt) Adatok elfogadása, tárolása ORIENTATION Orientation SET Tájékozás kész Részletmérés, kitűzés

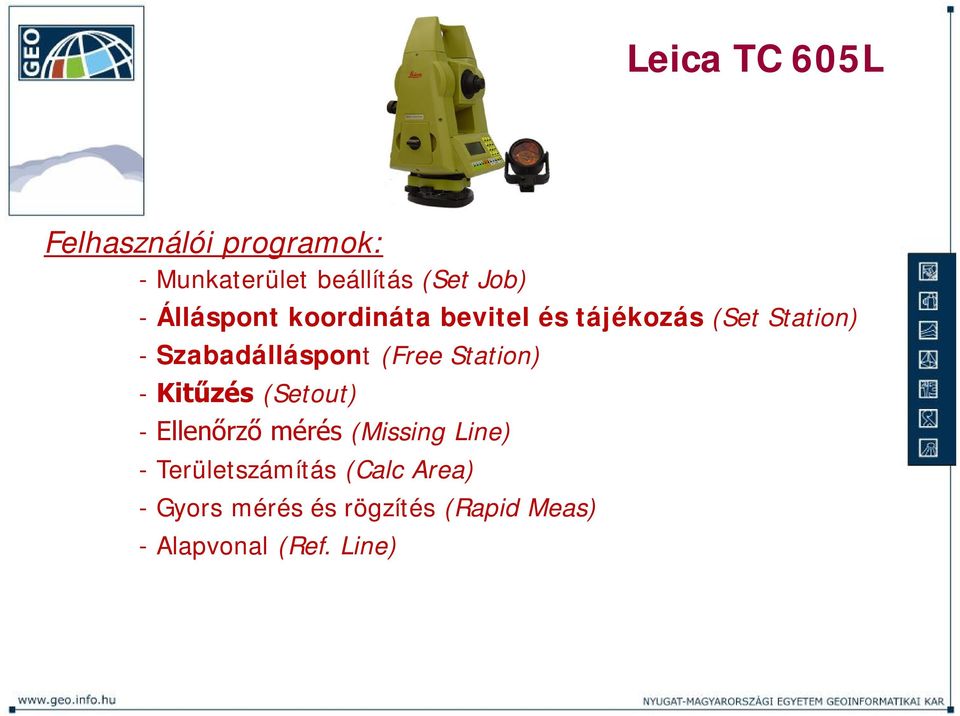

8 Leica TC 605L Felhasználói programok: - Munkaterület beállítás (Set Job) - Álláspont koordináta bevitel és tájékozás (Set Station) - Szabadálláspont (Free Station) - Kitűzés (Setout) - Ellenőrző mérés (Missing Line) - Területszámítás (Calc Area) - Gyors mérés és rögzítés (Rapid Meas) - Alapvonal (Ref. Line)

9 Geodimeter 400, 600 Trimble 5503 Gyári vagy saját (UDS) készítésű programok. Típustól függően a programok mennyisége és milyensége változó Programok indítás: PRG megnyomásával, majd a kiválasztott program sorszámának a begépelésével PRG=20 álláspont létesítése Programok listázása PRG hosszú ideig tartó lenyomásával P1 P43 P20 P18 P19 P23 adminisztratív adatok koordináták bevitele álláspont létesítése poláris mérés tahimetria kitűzés

10 Geodimeter 400, 600 Trimble 5503 Koordináták bevitele PC-ről vagy billentyűzetről. P43 Külső (Xmem) vagy belső (Imem) adattároló használata koordináta jegyzék elnevezése (azonosító) lehetőség van 2D és 3D koordináták bevitelére (HT_maesure?) koordináták bevitele Psz, kód, X, Y, M Store? YES v. NO ciklusba kerül, kilépés ENT

11 Geodimeter 400, 600 Trimble 5503 Álláspont létesítés és tájékozás P20 - Álláspont típus választása ismert pont (Known Station) vagy ismeretlen pont (Free Station) - Külső (Xmem) vagy belső (Imem) adattároló használata - Álláspont számának megadása + koordináta jegyzék - Koordináta ellenőrzés Coord OK? YES 3D koordináták esetében a műszermagasság értéke is fontos - Tájékozó irány száma, koord. jegyz. neve Ref OK? - Tájékozás ellenőrzése

12 Geodimeter 400, 600 Trimble 5503 Részletpont mérés 2D vagy 3D P18 és P19 - Álláspont létesítés, tájékozás végrehajtva a P20 programmal - Lehetőség van rögtön P18-at indítani, ellenőrzi a tájékozás meglétét (automatikusan meghívja a P20-at) - Pontadatok megadása (Psz, kód, jelmag.) - Tárolás a REG gombbal!

13 Sokkia SET230R Sokkia SET310 Álláspont létesítés és tájékozás - Munkaállomány és koordináta állomány nyitása a tanult módon - Műszerparaméterek beállítása - Koordináta mérés funkció kiválasztása a menüből Koordináták bevitele billentyűzetről és PC-ről Koordinátamérés kiválasztása menüből vagy funkció gombokkal +

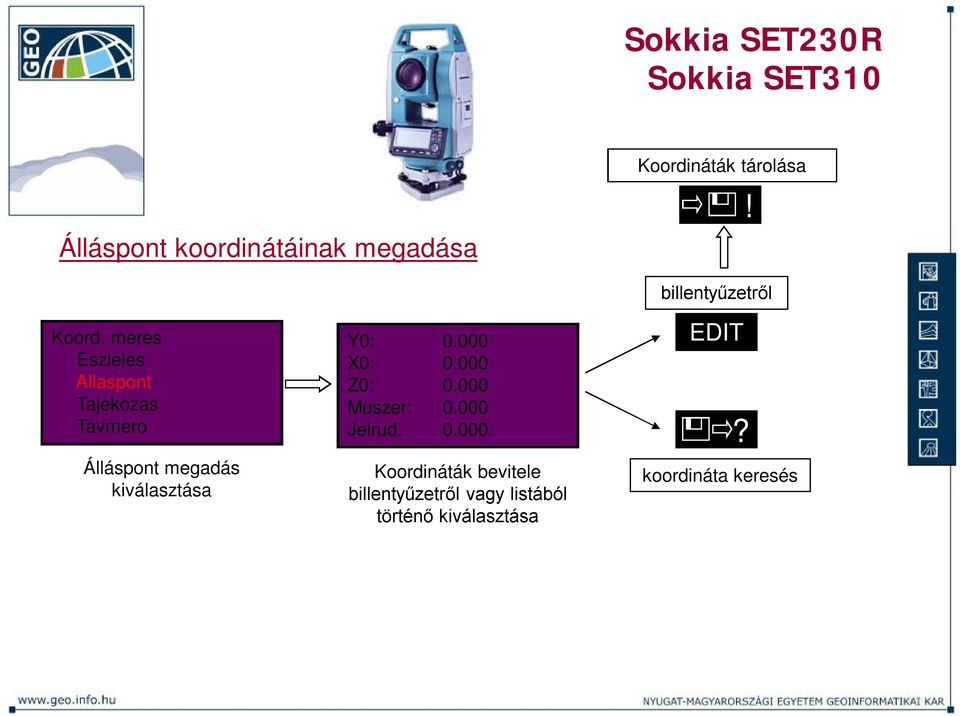

14 Sokkia SET230R Sokkia SET310 Álláspont koordinátáinak megadása Koordináták tárolása! Koord. meres Eszleles Allaspont Tajekozas Tavmero Álláspont megadás kiválasztása Y0: X0: Z0: Muszer: Jelrud: Koordináták bevitele billentyűzetről vagy listából történő kiválasztása billentyűzetről EDIT? koordináta keresés

15 Sokkia SET230R Sokkia SET310 Limbuszkör tájékozása Koord. meres Eszleles Allaspont Tajekozas Tavmero Tájékozás megadás kiválasztása Tajekozo irany Ytp: Xtp: Ztp: Y0: X0: Z0: Muszer: Jelrud: 0.000? EDIT OK Irányszög megadás begépeléssel Irányszög számítás Koord. keresés v. begépelés

16 Sokkia SET230R Sokkia SET310 Limbuszkör tájékozása Tajekozas Tajpontot iranyozd Mkor IrJ Középhibák megtekintése, ellenőrzése, eredmények tárolása NO YES Tájékozó irány kiválasztása, irányzása, majd tárolása

17 Sokkia SET230R Sokkia SET310 Koordinátamérés végrehajtása Koord. meres Eszleles Allaspont Tajekozas Tavmero Irányzás és távmérés a prizmára Y X M Mkor IrJ ! Mérés ismétlés Műszer / jelmagasság megadása Koordináta tárolás a munkaállományba

18 Sokkia SET230R Sokkia SET310 Felhasználói programok: - Koordinata meres - Kituzes - Kulpontos meres - Ismetlo szogmeres - Kulonbseg meres - Magaspont meres - Szabadallaspont - Teruletszamitas - Ortogon. Kituzes - Talppont

19 Trimble S6 Koordináták bevitele PC-ről vagy billentyűzetről. - egy munkaterülethez több koordináta jegyzék - 2D vagy 3D koordináták beolvasása (egy állományba is) - Windows felület (könnyű kezelhetőség) - USB csatlakozás (nagy sebesség, biztonságos adatátvitel)

20 Trimble S6 Csatlakoztatás PC-hez USB + dokkoló Másolás a CPU-ra beépített Fájl / Import-Export felhasználói Fájl formátum, szerkezet *.csv

21 Trimble S6 Álláspont létesítés és tájékozás - Fájlok Új munkaterület megnyitása (neve, vetületi rendszer, mértékegységek stb.) - Koordináták beolvasása PC-ről vagy billentyűzetről - Mérés Álláspont létesítése v. Álláspont megadása plusz - Álláspont azonosító megadása (lista, térkép, begépelés) - Irányzott pont megadása (lista, térkép, begépelés) - Mérési módszer kiválasztása (Ir. + táv. vagy csak Ir.) - Középhibák vizsgálata, ellenőrzések

22 Trimble S6 Részletmérés - Mérés Topo mérés - Psz, Kód, Jelmagasság megadása - Opciók almenüben megadható: - növekmény, középhiba, ellenőrzés - Mérés indítás alhidádén gombbal, érintő képernyőről, vagy ENTER megnyomásával
