1 2700 HASZNÁLATI ÚTMUTATÓ A készülék használatának megkezdése előtt olvassa el ezt a használati útmutatót. Tartsa ezt a használati útmutatót egy könnyen hozzáférhető helyen, hogy a jövőben is bármikor elővehesse A készülék használata előtt Az első lépések Címke szerkesztése Címke nyomtatása A memória használata A készülék karbantartása Hibakeresés Függelék Tárgymutató

2 A konformizmus tanusítványa A BROTHER INDUSTRIES LTD 15-1, Naeshiro, Mizuho-ku, Nagoya , Japan deklarálja, hogy a PT-2700 címkéző rendszer a következő normatív dokumentumokkal konform: EMC: EN 55022: 1998/A1:2000/A2:2003 Class B EN 55024: 1998/A1:2001 EN : 2000 EN : 1995/A1:2001 valamint követi az Elektromágneses Kompatibilitás Rendelet 89/336/EEC (helyesbítve a 92/31/EEC és a 93/68/EEC által) rendelkezéseit. A váltóáramú adapter ezenkívül konform az EN el és követi az Alacsony Feszültségű Rendelet 73/23/EEC rendelkezéseit. Kibocsátotta: BROTHER MŰVEK Megjegyzés: Ez a jelölés az alábbi EU direktíváknak való megfelelőséget jelöli: 2002/96/EC és EN50419 Ez a készülék a fenti újrahasznosítási szimbólummal van megjelölve. Ez azt jelenti, hogy a készülék élettartama végén a készüléket szeparáltan el kell helyezze egy arra kijelölt gyűjtőhelyen, és nem szabad a készüléket egy közönséges rendezés nélküli szeméttárolóban elhelyezni. Ez előnyös a környezet számára (csak az Európai Unió esetén). Szerkesztői és kiadói közlemény A jelen kiadvány a Brother Industries Ltd. felügyelete mellett készült a legutolsó termékleírás és termékspecifikáció figyelembevételével. A kézikönyv tartalma előzetes bejelentés nélkül megváltoztatható. Brother fenntartja a jogát a jelen dokumentumban lévő információk és specifikációk előzetes bejelentés nélküli megváltoztatására és nem tehető felelőssé semmilyen, a dokumentumban leírtak figyelembevételéből eredő kárért beleértve a nyomda-, vagy egyéb hibákból eredő károkat is Brother Művek Az IBM az International Business Machines, Inc. védjegye. A Windows és Microsoft a Microsoft védjegyei az USA-ban. A Macintosh és a Mac OS regisztrált védjegyei az Apple Computer, Inc.-nek. Minden a kézikönyvben megemlített szoftverek nevei védjegyei vagy regisztrált védjegyei az adott szoftvert fejlesztő cégnek.

3 Tartalomjegyzék A készülék használata előtt...4 Biztonsági elővigyázatosságok...4 Készülék...5 Elem...5 AC adapter...5 Elem...6 AC adapter...6 Szalag vágó...6 Használat/Tárolás...6 Memória...6 Szalag...6 Általános óvintézkedések...7 A kézikönyvben használt szimbólumok...7 Az első lépések...8 A készülék kicsomagolása...8 Általános leírás...9 LCD kijelző és a billentyűzet...10 LCD kijelző...10 Billentyűk nevei és funkcióik...11 Energiaellátás...13 Szalagkazetta behelyezése...15 A készülék KI/BE kapcsolása...17 Az első címke készítése...18 Címke készítése a készülékkel...18 Címke készítése a számítógéppel...19 GYORS INDEX...20 Szalag adagolás...21 LCD kijelző...21 LCD kontraszt...21 A kijelzés módja...22 Háttérvilágítás...22 A nyelv és a mértékegység beállítása...23 Mértékegység...23 Címke szerkesztése...24 Szöveg bevitele és szerkesztése...24 Szövegbevitel a billentyűzetről...24 Egy új sor hozzáadása...24 Egy új blokk hozzáadása...24 A kurzor mozgatása...24 Szöveg beszúrása...25 Tabulátor beszúrása...25 Szöveg törlése...25 Szimbólumok bevitele...26 Szimbólum bevitel a gomb használatával...26 Szimbólum bevitele a szimbólum funkció használatával...26 Szimbólum frissítés funkció...27 Szimbólum lista

4 Ékezetes karakterek bevitele...29 A karakter jellemzők beállítása...31 Karakter jellemzők beállítása címkénként...31 Karakter jellemzők beállítása soronként...31 Opciók beállítása...32 Automatikus Illeszkedés stílus beállítás...35 Címke opciók beállítása...36 Beállítható opciók...37 Az automatikus formázási elrendezés használata...38 Minták (templates) használata. Példa: leltárcímke készítése...38 Sablonok (templates)...41 Blokk elrendezés használata...43 Blokk elrendezések...45 Idő és dátum funkció használata...48 Óra beállítása...48 Idő és dátum formátum beállítása...49 Idő és Dátum formátum opciók...50 Idő bélyegző beállítás...51 Időbélyegző: Időzítés opciók...51 [Idő bélyegző formátum]...52 Időbélyegző: Formátum opciók...52 [Forward] (Továbbítás)...53 Időbélyegző: Forward (Továbbítás) opció...53 Vonalkód készítése...54 A vonalkód paramétereinek beállítása...54 Vonalkód beállítások...55 Vonalkód adatok bevitele...55 Speciális karakterek listája...56 Vonalkód bevitele és törlése...57 Címke nyomtatása...58 Címke előnézet...58 Címke nyomtatása...58 Egy egyetlen másolat nyomtatása...59 Több másolat készítése...59 Automatikus számozású címkék...60 Tükörnyomtatás...61 Szalag vágási opciók...62 Kézi vágás...64 A címke hossz pontosság beszabályozása...64 Címkék felragasztása...65 A fájl memória használata...66 Címke eltárolása a memóriába...66 Egy eltárolt fájl megnyitása...67 Egy eltárolt fájl kinyomtatása...68 Egy eltárolt fájl törlése...69 A készülék karbantartása...70 A készülék újraállítása (reset)...70 Karbantartás...70 A Fő Egység tisztítása...70 A Nyomtatófej tisztítása...70 A szalagvágó tisztítása...71 Hibakeresés...72

5 Mit tegyünk akkor, ha...72 Hibaüzenetek...75 Függelék...80 Specifikációk...80 Fő Egység...80 Működési környezet: Windows...82 Működési környezet: Macintosh...82 Kiegészítők...83

6 A készülék használata előtt Köszönjük, hogy a P-touch 2700-ás készüléket vásárolta meg. Az ön új P-touch készüléke könnyen kezelhető sokféle funkcióval ellátott címkéző rendszer amely által a professzionális kiváló minőségű címkék készítése szinte gyerekjáték. Továbbá ahhoz, hogy könnyedén elkészíthesse a címkét az előre megformázott címke tervekből a P-touch szerkesztő szoftvere el van látva fejlett címke formázási képességgel, blokk formázással, vonalkódokkal, és automatikus sorszámozási funkciókkal. Biztonsági elővigyázatosságok Sérülés és a készülék károsodásának megelőzése érdekében a fontos megjegyzések különböző szimbólumokkal vannak jelezve. A szimbólumok és a jelentésük a következő:!figyelmeztetés! - A sérülések elkerüléséhez szükséges információk vannak itt leírva.!vigyázat! - A készülék károsodásának elkerüléséhez szükséges információk találhatóak itt. A kézikönyvben használt szimbólumok az alábbiak:!nem MEGFELELŐ BEÁLLÍTÁS! - Ez figyelmeztet azon berendezésekre illetve műveletekre, amelyek nem kompatibilisek a készülékkel. (Például a szétszerelés ellen.)!speciális MŰVELETEK! - Ez jelzi azokat a speciális műveleteket, amelyeket végre kell hajtani. (Például a hálózati kábel konnektorból való kihúzása) 4

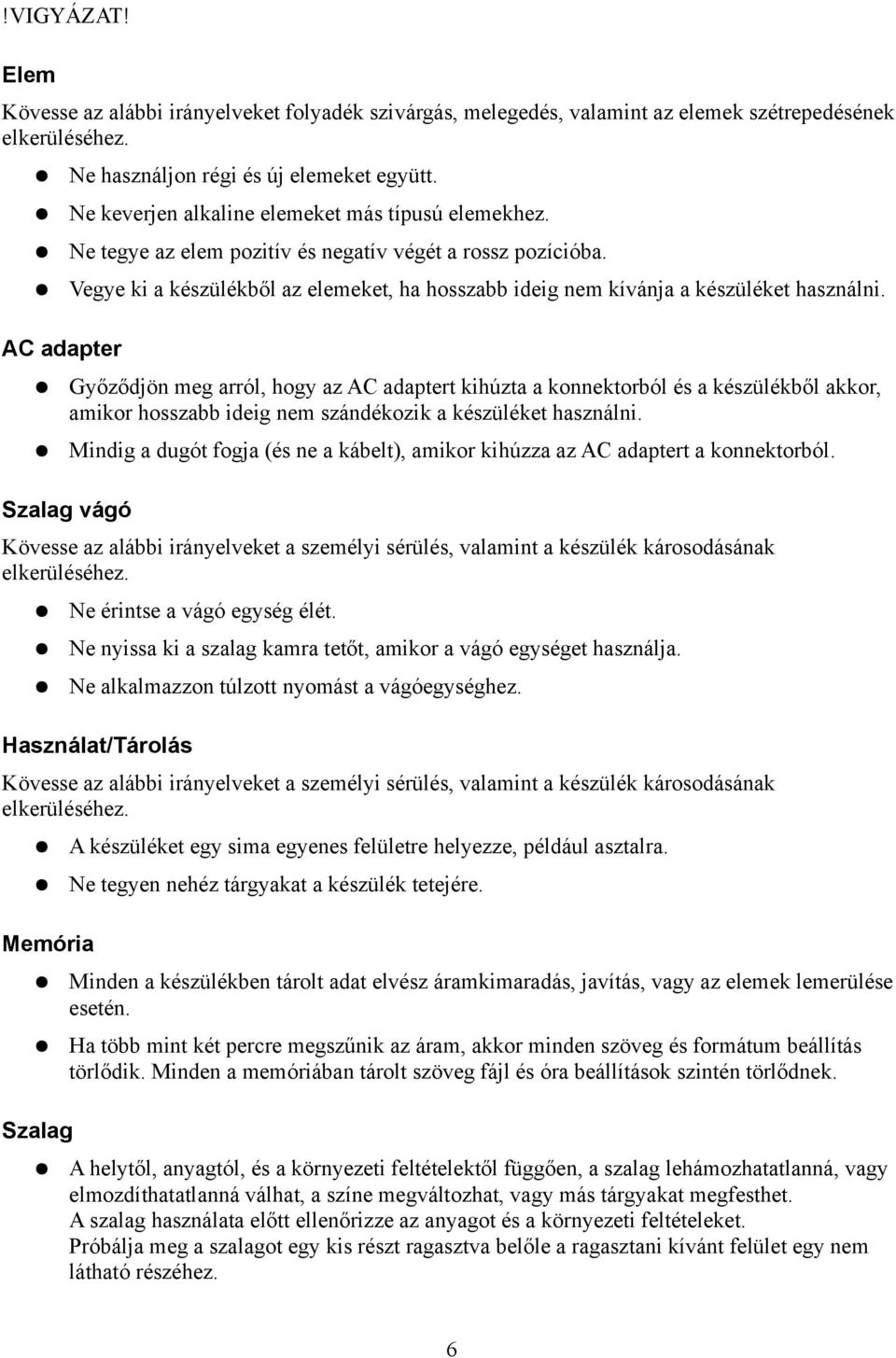

7 !FIGYELMEZTETÉS! Készülék Kövesse az alábbi irányelveket tűz, károsodás, áramütés, és fulladás elkerüléséhez. Ne szerelje szét a készüléket. A készülék vizsgálatához, beszabályozásához, és javításához vegye fel a kapcsolatot a Brother viszonteladójával vagy pedig a helyi Brother szerviz központtal. Ne dobja le, ne üsse, és ne csapjon a készülékre. Ne érintsen semmilyen fém részt a nyomtatófej közelében. Ugyanis a nyomtatófej a használat során nagyon forró lesz, és még egy ideig használat után is nagyon forró. Ne érintse azt közvetlenül a kezével. Ne engedje, hogy a készülék bármilyen módon vizes legyen. Ne használja a készüléket ha egy idegen tárgy van benne. Ha víz, fémes anyag, vagy bármilyen idegen tárgy kerül a készülékbe, akkor húzza ki a hálózati csatlakozót, távolítsa el az elemeket és vegye fel a kapcsolatot a Brother viszonteladójával vagy pedig a helyi Brother szerviz központtal. Megfelelően helyezze el a műanyag tasakokat és tartsa távol azokat csecsemőktől és gyermekektől Húzza ki a hálózati csatlakozót és vegye ki az elemeket azonnal és hagyja abba a készülék használatát amikor abnormális szag, hő, elszíntelenedés, deformáció, vagy bármi más szokatlan történik a készülék használata vagy tárolása során. Elem Kövesse az alábbi irányelveket folyadék szivárgás, melegedés, valamint az elemek szétrepedésének elkerüléséhez. Ne dobja tűzbe, ne melegítse, és ne szerelje szét az elemeket. AC adapter Kövesse az alábbi irányelveket tűz, károsodás, és áramütés elkerüléséhez. Mindig az ajánlott AC adaptert használja (H1 Model). Ne terhelje túl az elektromos konnektort. Ne ejtse le, ne üsse, illetve egyéb módon se sértse meg az AC adaptert. Ne tegyen rá nehéz tárgyakat, amelyek megsérthetik a csatlakozót, kábelt. Ne húzza, vagy nyomja erősen a kábelt. Ne használjon sérült tápkábelt. Ne érintse az AC adaptert, tápcsatlakozót vizes kézzel. Ne használja az AC adaptert magas páratartalmú helyen, mint például a fürdőszoba. Győződjön meg arról, hogy a csatlakozó teljesen be van-e dugva az elektromos konnektorba. Ne használjon olyan konnektort, ami lóg. 5

8 !VIGYÁZAT! Elem Kövesse az alábbi irányelveket folyadék szivárgás, melegedés, valamint az elemek szétrepedésének elkerüléséhez. Ne használjon régi és új elemeket együtt. Ne keverjen alkaline elemeket más típusú elemekhez. Ne tegye az elem pozitív és negatív végét a rossz pozícióba. Vegye ki a készülékből az elemeket, ha hosszabb ideig nem kívánja a készüléket használni. AC adapter Győződjön meg arról, hogy az AC adaptert kihúzta a konnektorból és a készülékből akkor, amikor hosszabb ideig nem szándékozik a készüléket használni. Mindig a dugót fogja (és ne a kábelt), amikor kihúzza az AC adaptert a konnektorból. Szalag vágó Kövesse az alábbi irányelveket a személyi sérülés, valamint a készülék károsodásának elkerüléséhez. Ne érintse a vágó egység élét. Ne nyissa ki a szalag kamra tetőt, amikor a vágó egységet használja. Ne alkalmazzon túlzott nyomást a vágóegységhez. Használat/Tárolás Kövesse az alábbi irányelveket a személyi sérülés, valamint a készülék károsodásának elkerüléséhez. A készüléket egy sima egyenes felületre helyezze, például asztalra. Ne tegyen nehéz tárgyakat a készülék tetejére. Memória Minden a készülékben tárolt adat elvész áramkimaradás, javítás, z elemek lemerülése esetén. Ha több mint két percre megszűnik az áram, akkor minden szöveg és formátum beállítás törlődik. Minden a memóriában tárolt szöveg fájl és óra beállítások szintén törlődnek. Szalag A helytől, anyagtól, és a környezeti feltételektől függően, a szalag lehámozhatatlanná, vagy elmozdíthatatlanná válhat, a színe megváltozhat, vagy más tárgyakat megfesthet. A szalag használata előtt ellenőrizze az anyagot és a környezeti feltételeket. Próbálja meg a szalagot egy kis részt ragasztva belőle a ragasztani kívánt felület egy nem látható részéhez. 6

9 Általános óvintézkedések Ne használja a készüléket bármilyen módon és bármilyen célból, ami nincs részletezve ebben a kézikönyvben. Ha mégis így tesz, akkor annak baleset, készülék károsodása lehet a következménye. Csak Brother TZ címkeszalagokat használjon ebben a készülékben. Ne használjon olyan címkeszalagot, amelyen nem szerepel a következő jel: Ne húzza vagy nyomja a szalagot a kazettában. Ne tegyen idegen tárgyat a szalag kivezető nyíláshoz, az AC adapter csatlakozóhoz, az USB porthoz, stb. Ne próbáljon címkét nyomtatni, ha üres a szalagkazetta, vagy pedig ha nincs szalagkazetta a készülékben. Ha így tesz, akkor a nyomtatófej tönkremegy. Ne érintse a nyomtatófejet az újával. Ne használjon a készülék tisztításához alkoholt vagy más szerves oldószert. Csak puha, száraz tisztítókendőt használjon. Ne tegye ki a készüléket közvetlen napsugárzásnak, magas hőmérsékletnek, fűtőtest mellé, vagy más forró tárgy mellé, vagy bármely olyan helyre, ahol nagyon magas lacsony a hőmérséklet, magas a páratartalom, vagy sok a por. A normális működési hőmérséklet tartomány: 10ºC - 35ºC Ajánlatos a készülékhez mellékelt USB csatlakozót használni. Ha más USB kábelt kell használjon, akkor ellenőrizze, hogy csakis egy kiváló minőségű kábelt használjon. Legyen óvatos, és ne karcolja a CD-ROM-ot. Ne tegye a CD-ROM-ot olyan helyre, amely túl magas, lacsony hőmérsékletnek van kitéve. Ne tegyen nehéz tárgyakat a CDROM-ra, és ne hajlítgassa azt. A CD-ROM-on levő szoftver a P-Touch készülékhez készült, amelyet akár több számítógépre is telepíthet. Erősen ajánlott a készülék használatba vétele előtt figyelmesen elolvasni ezt a kézikönyvet, és ezután is kézközelben tartani, hogy bármikor elő lehessen venni. A kézikönyvben használt szimbólumok Kiegészítő információk megadásához az alábbi szimbólumokat használjuk: FIGYELEM: Ez a rész olyan információkat vagy irányelveket tartalmaz, amelyek figyelmen kívül hagyása károsodást vagy sérülést okozhat, vagy pedig a műveletek hibával végződnek. MEGJEGYZÉS: Ez a rész olyan információkat vagy irányelveket tartalmaz, amelyek segítenek a készülék hatékonyabb megismerésében. 7

10 Az első lépések A készülék kicsomagolása A készülék használatba vétele előtt ellenőrizze, hogy a csomag tartalmazza-e az alábbiakat: P-touch PT-2700 TZ szalagkazetta CD-ROM USB kábel AC adapter Használati Útmutató Szoftver Installálási Útmutató 8

11 Általános leírás Tape viewer Tape exit slot Szalag néző Szalag kimeneti nyílás LCD display kijelző Keyboard billentyűzet Tape compartment cover Szalag kamra tető Tape casette compartment Szalagkazetta kamra Print head Nyomtatófej Tape cutter Release lever Szalag vágó Felengedő kar Amikor a készüléket kiszállítják, akkor a kijelzőn egy védő fólia található, amely megvédi a károsodástól. Vegye le ezt a fóliát a készülék használatba vétele előtt. AC adaptor connector AC adapter csatlakozó Battery compartment cover Elem kamra tető USB port Battery case 9 USB port Elem tartó szerkezet

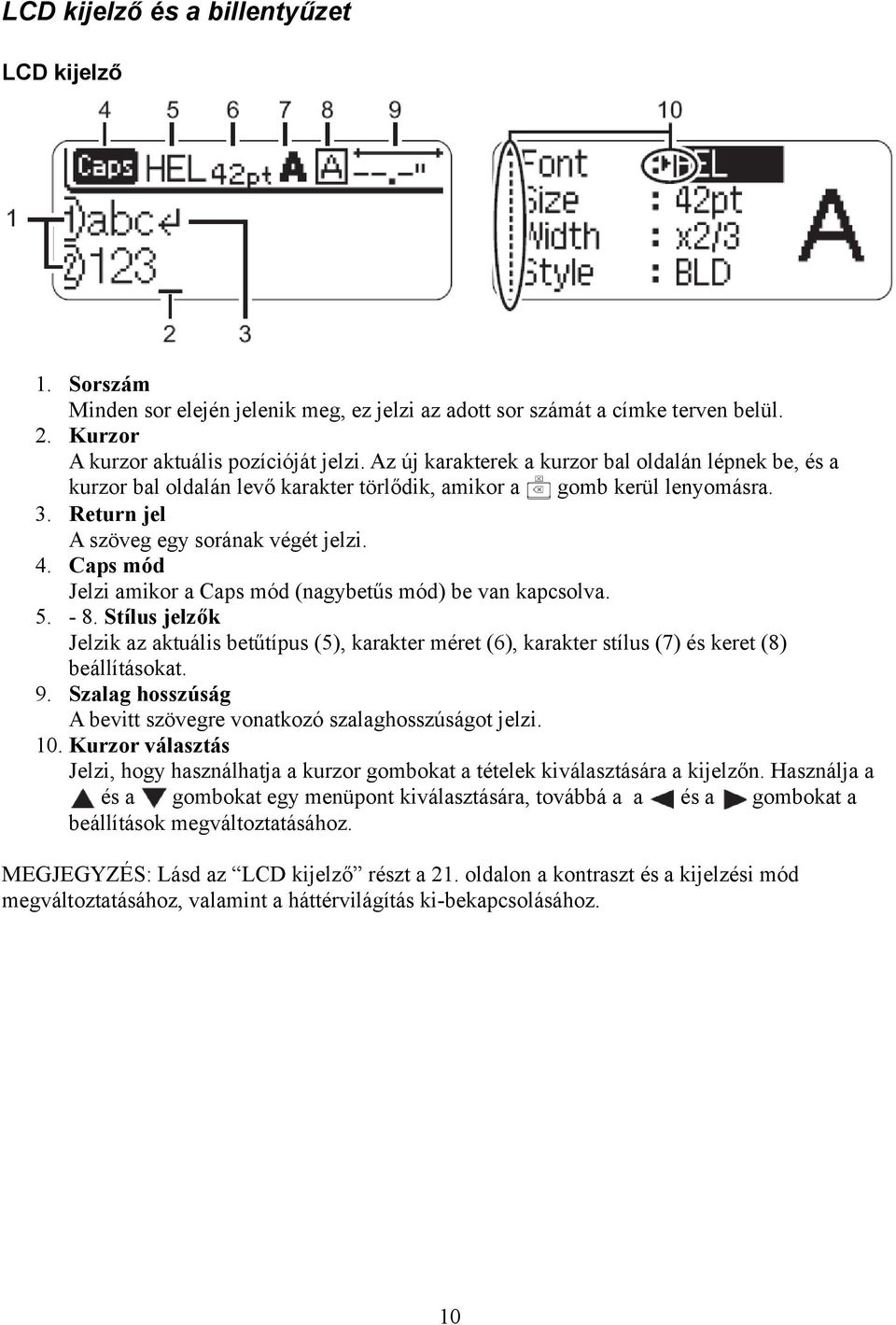

12 LCD kijelző és a billentyűzet LCD kijelző 1. Sorszám Minden sor elején jelenik meg, ez jelzi az adott sor számát a címke terven belül. 2. Kurzor A kurzor aktuális pozícióját jelzi. Az új karakterek a kurzor bal oldalán lépnek be, és a kurzor bal oldalán levő karakter törlődik, amikor a gomb kerül lenyomásra. 3. Return jel A szöveg egy sorának végét jelzi. 4. Caps mód Jelzi amikor a Caps mód (nagybetűs mód) be van kapcsolva Stílus jelzők Jelzik az aktuális betűtípus (5), karakter méret (6), karakter stílus (7) és keret (8) beállításokat. 9. Szalag hosszúság A bevitt szövegre vonatkozó szalaghosszúságot jelzi. 10. Kurzor választás Jelzi, hogy használhatja a kurzor gombokat a tételek kiválasztására a kijelzőn. Használja a és a gombokat egy menüpont kiválasztására, továbbá a a és a gombokat a beállítások megváltoztatásához. MEGJEGYZÉS: Lásd az LCD kijelző részt a 21. oldalon a kontraszt és a kijelzési mód megváltoztatásához, valamint a háttérvilágítás ki-bekapcsolásához. 10

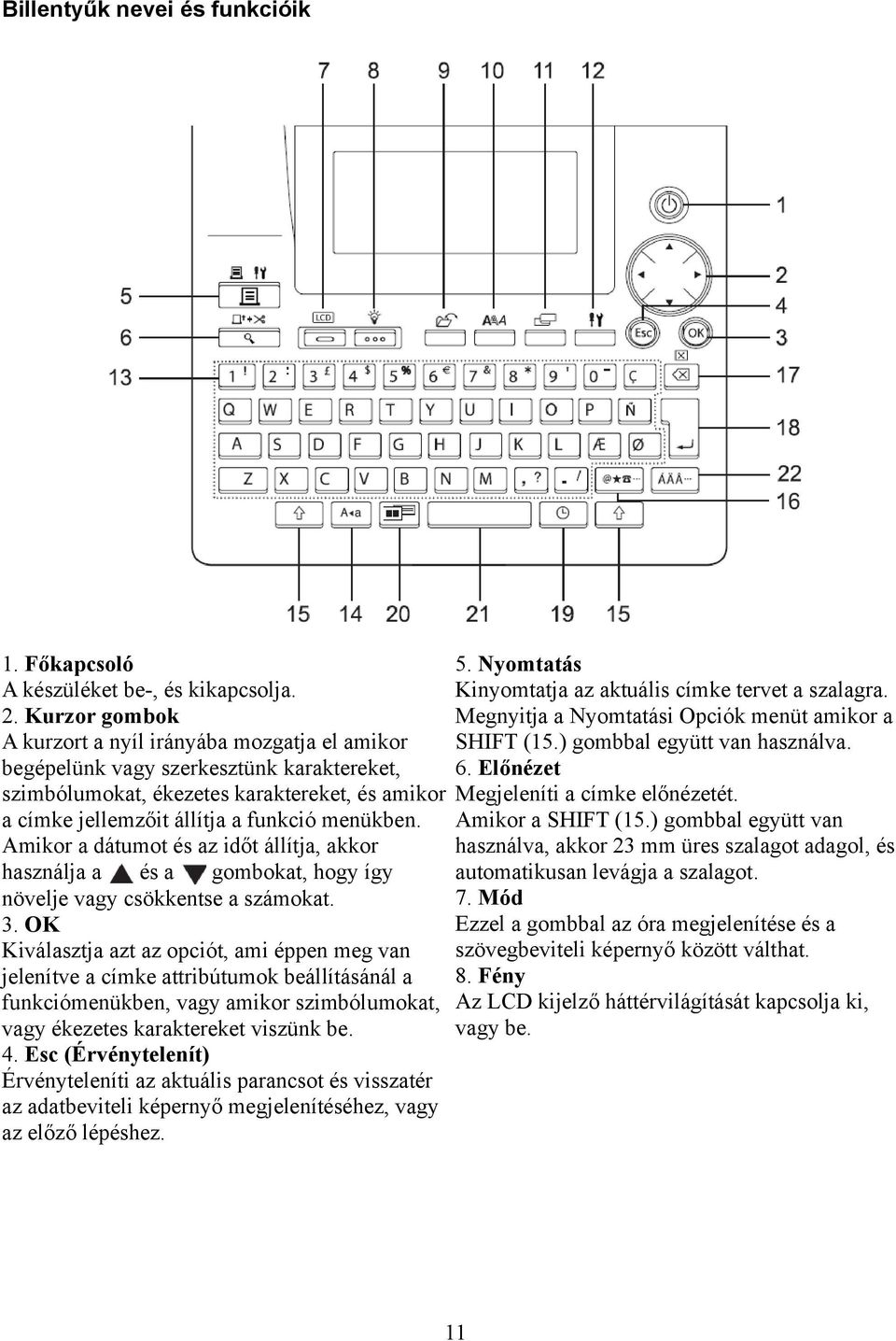

13 Billentyűk nevei és funkcióik 1. Főkapcsoló A készüléket be-, és kikapcsolja. 2. Kurzor gombok A kurzort a nyíl irányába mozgatja el amikor begépelünk vagy szerkesztünk karaktereket, szimbólumokat, ékezetes karaktereket, és amikor a címke jellemzőit állítja a funkció menükben. Amikor a dátumot és az időt állítja, akkor használja a és a gombokat, hogy így növelje vagy csökkentse a számokat. 3. OK Kiválasztja azt az opciót, ami éppen meg van jelenítve a címke attribútumok beállításánál a funkciómenükben, mikor szimbólumokat, vagy ékezetes karaktereket viszünk be. 4. Esc (Érvénytelenít) Érvényteleníti az aktuális parancsot és visszatér az adatbeviteli képernyő megjelenítéséhez, vagy az előző lépéshez. 5. Nyomtatás Kinyomtatja az aktuális címke tervet a szalagra. Megnyitja a Nyomtatási Opciók menüt amikor a SHIFT (15.) gombbal együtt van használva. 6. Előnézet Megjeleníti a címke előnézetét. Amikor a SHIFT (15.) gombbal együtt van használva, akkor 23 mm üres szalagot adagol, és automatikusan levágja a szalagot. 7. Mód Ezzel a gombbal az óra megjelenítése és a szövegbeviteli képernyő között válthat. 8. Fény Az LCD kijelző háttérvilágítását kapcsolja ki, vagy be. 11

14 9. Fájl 17. Visszatörlés Megnyitja a fájl menüt, ahol kinyomtathatja, A kurzortól balra levő karaktert törli. megnyithatja, elmentheti, vagy törölheti a A Shift gombbal együtt használva kitörli az gyakran használt címkéket a fájl memóriában. összes bevitt szöveget, z összes bevitt 10. Szöveg szöveget és az aktuális címke beállításokat. Megnyitja a szöveg menüt, ahol beállíthatja 18. Enter címke a szöveg attribútumait. Bevisz egy új sort a szöveg beírásánál. A karakter attribútumok beállíthatók a címke A Shift gombbal együtt használva egy új blokkot összes olyan sorára, ahol a Szöveg menü meg lett visz be. nyitva a SHIFT (15.) gombbal együttesen. 19. Idő 11. Címke Beviszi a kiválasztott dátum/időt a kurzor Megnyitja a címke menüt, ahol beállíthatja pozícióba a szöveg beviteli képernyőn. címkére vonatkozó címke attribútumokat. A Shift gombbal együtt használva az óra 12. Beállítás képernyő jelenik meg. Megnyitja a beállítás menüt, ahol beállíthatja a 20. Automatikus formázás készülék működési jellemzőit. Megnyitja az automatikus formázás menüt, ahol 13. Számok és betűk előre definiált sablonokból, vagy blokk Használja ezeket a gombokat a számok és betűk formátumokból készíthet címkéket. beviteléhez. 21. Köz (space) A nagybetűk szimbólumok bevihetők ezek Bevisz egy üres közt. által a gombok által plusz a Caps SHIFT Visszaállítja a beállítás gyári értékét. gomb megnyomásával. A Shift gombbal együtt használva egy tabulátort 14. Caps szúr be a kurzor pozícióban a szöveg beviteli Ki-, vagy bekapcsolja a Caps módot. Amikor a képernyőn. Caps mód be van kapcsolva, akkor a nagybetűk 22. Ékezet egyszerűen csak a karakter gomb megnyomása Ékezetes karakterek kiválasztásához és által bevihetők beviteléhez. 15. Shift Használja ezt a gombot a szám és betű gombokkal kombinálva, hogy így nagybetűket, vagy pedig a szám billentyűkön levő szimbólumokat érhesse el. 16. Szimbólum Használja ezt a gombot, hogy az elérhető szimbólumok közül egyet bevihessen. A Shift gombbal együtt használva pedig megnyitja a vonalkód beviteli képernyőt a vonalkód beviteléhez. 12

15 Energiaellátás 1. Miután meggyőződött arról, hogy a főkapcsolót kikapcsolta, távolítsa el az elem kamra tetőt a készülék hátoldaláról. Ha az elemek már a készülékben vannak, akkor vegye ki azokat. FIGYELEM: Győződjön meg arról, hogy a főkapcsoló ki van kapcsolva, amikor kicseréli az elemeket. 2. Tegyen be nyolc új AA-méretű alkaline elemet (LR6), és győződjön meg arról, hogy a polaritásuk a megfelelő irányban legyen. FIGYELEM: Minden esetben az összes elemet cserélje ki teljesen újakra. 3. Csatolja vissza az elem kamra tetőt, úgy hogy a három pöcök a készülék alján levő nyílásokba menjen, majd határozottan nyomja le addig, amíg be nem kattan a helyére. FIGYELEM: Vegye ki a készülékből az elemeket, ha hosszabb ideig nem kívánja a készüléket használni. Ha több mint két percre megszűnik az áram, akkor minden szöveg és formátum beállítás törlődik. Minden a memóriában tárolt szöveg fájl és óra beállítások szintén törlődnek. 13

16 AC adapter 1. Dugja be az AC adapter vezetékének csatlakozóját a készülék DC IN 9-9.5V feliratú csatlakozójába. 2. Dugja be az AC adapter csatlakozóját egy szabványos elektromos konnektorba. FIGYELEM: Kapcsolja ki a készüléket, mielőtt kihúzza az AC adaptert. Húzza ki az AC adaptert a készülékből és az elektromos konnektorból, ha hosszabb ideig nem szándékozik a készüléket használni. Ne húzza és ne nyomja az AC adapter kábelét. Csak azt az AC adaptert használja (H1 model), amit kefejezetten ehhez a készülékhez terveztek. Ennek figyelmen kívül hagyása balesetet vagy károsodást eredményezhet. A Brother semmilyen felelősséget nem vállal egy olyan baleset vagy károsodás esetén, amikor nem a megfelelő AC adaptert használták. Ne csatlakoztassa az AC adaptert egy nem szabványos elektromos konnektorba. Ennek figyelmen kívül hagyása balesetet vagy károsodást eredményezhet. A Brother semmilyen felelősséget nem vállal egy olyan baleset vagy károsodás esetén, amikor nem szabványos elektromos konnektort használtak. Ha a készülék több mint két percig nem kap áramot, akkor az összes szöveg és formátum beállítás törlődik. Az összes a memóriában tárolt szöveges fájl valamint az óra beállítások is törlődnek. MEGJEGYZÉS: A memória és az óra beállítások megőrzéséhez helyezzen a készülékbe AA méretű alkaline elemeket, és így az AC adapter lecsatlakoztatásakor is megmarad a memória és az óra tartalma. 14

17 Szalagkazetta behelyezése 3.5 mm, 6 mm, 9 mm, 12 mm, 18 mm, és 24 mm széles szalagkazetták használhatóak ehhez a készülékhez. Csak Brother jelzésű címkeszalagokat használjon ehhez a készülékhez. FIGYELEM: Ha egy megállítóval rendelkező szalag kazettát használ, akkor ellenőrizze, hogy a megállítót eltávolította-e a kazettáról. 1. Ellenőrizze, hogy a szalag vége nem görbe-e, és vezesse a szalagot a szalagvezetőn keresztül. 2. Miután meggyőződött arról, hogy a főkapcsoló ki van kapcsolva, nyissa ki a szalag kamra tetőt. Ha már van a gépben szalagkazetta, akkor azt egyenesen fölfelé emelve vegye ki. 3. Tegye a szalagkazettát a szalagkamrába úgy, hogy a szalag vége a szalag kimeneti nyílás felé nézzen, és nyomja le határozottan, amíg nem hall egy kattanást. VIGYÁZAT: Amikor beteszi a szalagkazettát vigyázzon, hogy a szalag és a tintaszalag ne érintse a nyomtatófejet. 15

18 4. Zárja be a szalag kamra tetőt. FIGYELEM: Győződjön meg arról, hogy a felengedő kar fel van-e engedve amikor bezárja a szalag kamra tetőt. A szalag kamra tető nem zárható be akkor, amikor a a felengedő kar le van nyomva. Győződjön meg arról, hogy a szalag és a tinta szalag úgy lett beadagolva, hogy nincs bennük semmi lazaság. Lásd a Szalag beadagolását a 21. oldalon. Ne húzza a címkét, ami kifelé jön a szalag kimenő nyíláson. Ha így tesz, akkor a tintaszalag elmozdul a szalagtól. A szalagkazettákat egy sötét hűvös helyen tárolja, a közvetlen napsütéstől, magas hőmérséklettől, magas páratartalomtól, és portól távol. Felbontás után amilyen gyorsan csak lehetséges használja fel a szalag kazettát. 16

19 A készülék KI/BE kapcsolása Nyomja meg a főkapcsolót a készülék bekapcsolásához. Nyomja meg a főkapcsolót a készülék kikapcsolásához. MEGJEGYZÉS: A készülék rendelkezik egy energiatakarékossági funkcióval, amely automatikusan kikapcsolja magát, ha egy bizonyos időn belül egy billentyű sem lett lenyomva, szokásos működési körülmények alatt. Ha a készülékhez elemek lettek betéve készülék elektromos konnektorhoz lett kötve az AC adapteren keresztül, akkor az előző rész információja lesz megjelenítve bekapcsoláskor. Automatikus Kikapcsolási Idő Csak a készülék PC-hez csatlakoztatva AC adapterrel 8 óra 8 óra Elemekkel 5 perc 5 perc műveletek nélkül. 1 óra PC-ről való nyomtatáskor. 17

20 Az első címke készítése Címke készítése a készülékkel 1. Készítse elő a készüléket Elemek és/dapter csatlakoztatása Szalagkazetta behelyezése A készülék bekapcsolása 2. A címke szövegének bevitele MEGJEGYZÉS: A szövegbevitelen túl a készülék nagyon sokféle szerkesztési lehetőséggel rendelkezik. Például ilyen címkéket is készíthet 3. Nyomtassa ki a címkét. MEGJEGYZÉS: Ellenőrizheti a címke elrendezését a nyomtatás előtt a címke előnézet funkcióval: 18

21 Címke készítése a számítógéppel 1. Készítse elő a készüléket (Lásd az 1. lépést az előző oldalon) 2. Készítse elő a számítógépet Telepítse a szoftvert Csatlakoztassa az USB kábelt Kapcsolja be a készüléket 3. Vigye be a szöveget a P-Touch Quick Editor program használatával. Indítsa el a P-Touch Quick Editor programot Vigye be a címke szövegét a P-Touch Quick Editor programba 4. Nyomtassa a címkét Kattintson a nyomtatás gombra A címke kinyomtatódik. MEGJEGYZÉS: A P-Touch Quick Editor (egyszerű címke szerkesztő szoftver) ideális az egyszerű címkék készítéséhez. Bonyolultabb címkék tervezéséhez használja a P-Touch Editor programot (teljesen felszerelt címke szerkesztő program) 19

22 GYORS INDEX Ez a rész gyors és könnyű elérést biztosít a leggyakrabban használt funkciók leírásához. Egyszerűen csak keresse ki azt a funkciót amit végre akar hajtani, majd lapozzon a jelzett oldalhoz. Ha viszont nincs itt a keresett funkció, akkor lapozzon a tartalomjegyzékhez. Szöveg/szimbólum/ékezetes bevitel Szöveg/címke formázási funkciók Szalag vágó opciók Idő és Dátum funkciók Többszörös másolat/automatikus számozási funkciók Fájl memória funkciók 20

23 Szalag adagolás Az adagolás és a vágás funkció 23 mm üres szalagot adagol, majd elvágja a szalagot, ami lehetséges, hogy szükséges, amikor egy új szalagkazettát installál. FIGYELEM: Győződjön meg arról, hogy a szalag és a tinta szalag úgy lett beadagolva, hogy nincs bennük semmi lazaság. Ne húzza a címkét, ami kifelé jön a szalag kimenő nyíláson. Ha így tesz, akkor a tintaszalag elmozdul a szalagtól. Ne zárja el a szalag kimenő nyílást nyomtatás vagy szalagadagolás közben. Ha mégis így tesz, akkor az szalagelakadást okoz. 1. Tartsa lenyomva a SHIFT gombot és nyomja meg az Előnézet gombot. Adagol és Vág felirat jelenik meg a kijelzőn. 2. Nyomja meg az OK gombot és az Enter gombot a szalag adagolásához. Szalag adagolása... Kérjük várjon felirat jelenik meg, mialatt a szalag beadagolódik, és aztán a szalag le lesz vágva. MEGJEGYZÉS: Nyomjon ESC gombot az Adagol és Vág feliratnál, ha mégsem akarja a szalag adagolását. LCD kijelző LCD kontraszt Megváltoztathatja az LCD kijelző kontraszt beállításait öt különböző szinten (+2, +1, 0, -1, -2) azért, hogy a kijelző könnyebben olvasható legyen. A gyári beállítás a Nyomja meg a Beállítás gombot a mód menü megjelenítéséhez, válassza ki az LCD kontrasztot a (föl), és a (le) nyilak segítségével, és nyomja meg az OK, majd az Enter gombokat. 2. Válassza ki a kontraszt szintjét a (föl), és a (le) nyilak segítségével. A kijelző kontrasztja minden egyes (föl) vagy (le) nyíl megnyomásakor megváltozik, így teszi lehetővé a legmegfelelőbb kontraszt kiválasztását. 3. Nyomja meg az OK, majd az Enter gombokat. MEGJEGYZÉS: Nyomjon ESC gombot az előző lépéshez való visszatéréshez. A Köz (space) gomb megnyomásával a kontraszt beállítás visszatér a gyári értékre (azaz a 0 -ra). 21

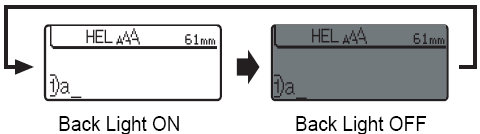

24 A kijelzés módja Megváltoztathatja a kijelzés módját az Ön által preferált stílusra a Mód gomb többszöri megnyomásával. Választhat három szövegbeviteli képernyő (útmutató + 2 szövegsor, 3 szövegsor, útmutató + 1 sor) és az óra megjelenítése között útmutató + 2 szövegsor 3 szövegsor útmutató + 1 sor FIGYELEM: Megváltoztathatja az óra megjelenítését szövegbeviteli képernyőre (útmutató + 2 szövegsor) úgy, hogy bármely gombot lenyomja a Fény gomb és a főkapcsoló kivételével. Az óra és a dátum beállítását lásd a 48. oldalon. A dátum és az idő beállítását lásd a 49. oldalon. Háttérvilágítás A háttérvilágítást be- / ki- kapcsolhatja a Fény gombbal. A háttérvilágítást akkor célszerű használni, amikor a kijelzőt tisztábban szeretné látni. A gyári beállítás a bekapcsolt mód. FIGYELEM: Energiát takaríthat meg, ha a háttérvilágítást kikapcsolja. 22

25 A nyelv és a mértékegység beállítása Válasszon nyelvet az LCD kijelzőn megjelenő menü parancsokhoz és üzenetekhez. A gyári beállítás az Angol (English). 1. Nyomja meg a Beállítás gombot a beállítás menü megjelenítéséhez, válassza ki a Language feliratot a (föl), és a (le) nyilak segítségével, és nyomja meg az OK, majd az Enter gombokat. 2. Válassza ki a nyelvet a segítségével. (föl), és a (le) nyilak 3. Nyomja meg az OK, majd az Enter gombokat. MEGJEGYZÉS: Nyomjon ESC gombot az előző lépéshez való visszatéréshez. Mértékegység Válassza ki a mértékegységet ( mm vagy inch ) az LCD kijelzőn megjelenő dimenziókhoz. A gyári beállítás a mm. 1. Nyomja meg a Beállítás gombot a beállítás menü megjelenítéséhez, válassza ki a Unit feliratot a (föl), és a (le) nyilak segítségével, és nyomja meg az OK, majd az Enter gombokat. 2. Válassza ki a mértékegységet a segítségével. (föl), és a (le) nyilak 3. Nyomja meg az OK, majd az Enter gombokat. MEGJEGYZÉS: Nyomjon ESC gombot az előző lépéshez való visszatéréshez. 23

26 Címke szerkesztése Szöveg bevitele és szerkesztése A készülék billentyűzetének használata erősen hasonlít egy írógép vagy szövegszerkesztő használatához. Szövegbevitel a billentyűzetről Egy kisbetű vagy szám beviteléhez nyomja le a kiválasztott billentyűt. A szövegben egy üres helyhez nyomja le a Köz (space) billentyűt. Egy nagybetű vagy egy számbillentyűn levő szimbólum beviteléhez tartsa lenyomva a SHIFT billentyűt és nyomja le a kiválasztott billentyűt. Ahhoz, hogy folyamatosan nagybetűket írhasson be nyomja meg a Caps gombot, hogy nagybetűs módba váltson, majd nyomja le a kiválasztott billentyűt. MEGJEGYZÉS: A nagybetűs módból való kilépéshez nyomja meg a Caps gombot újra. Ha nagybetűs módban akar kisbetűt beírni, akkor tartsa lenyomva a SHIFT billentyűt és nyomja le a kiválasztott billentyűt. Egy új sor hozzáadása A jelenlegi sor befejezéséhez és egy új sor indításához nyomja meg az Enter gombot. Egy új sor jel jelenik meg a sor végén és a kurzor az új sor elejére kerül. FIGYELEM: Egy szövegben maximálva van a bevihető sorok száma, ami az adott szalagszélességtől függ. A 24 mm-es szalaghoz 7 sor vihető be, a 18 mm-es szalaghoz 5 sor, a 12 mm-es szalaghoz 3 sor, a 9 mm-es és 6 mm-es szalaghoz 2 sor, a 3.5 mm-es szalaghoz pedig 1 sor vihető be. Ha már hét sor van és megnyomja az Enter gombot, akkor egy hibaüzenet jelenik meg. A soronkénti karakter jellemzők megváltoztatásához lásd a Karakter jellemzők beállítása soronként részt a 31. oldalon. Egy új blokk hozzáadása Egy új szöveg/sorok blokk létrehozásához nyomja meg az Enter billentyűt, miközben lenyomva tartja a SHIFT billentyűt. Egy jelenik meg a blokk végén, és a kurzor az új blokk elejére mozdul. FIGYELEM: Legfeljebb 5 blokk vihető be egy címkén belül. A kurzor mozgatása A kurzor balra, jobbra, föl, és le mozgatásához nyomja meg Minden egyes nyomáskor a kurzor elmozdul egy hellyel, vagy egy sorral. A kurzornak a sor elejére vagy végére való mozgatásához tartsa lenyomva a SHIFT gombot és nyomja meg a vagy gombot. A kurzornak szöveg legelejére vagy legvégére való mozgatásához tartsa lenyomva a SHIFT gombot és nyomja meg a vagy gombot. 24 gombokat.

27 Szöveg beszúrása További szöveget egy már meglévő szöveghez úgy adhat hozzá, hogy a kurzort annak a pozíciónak a jobb oldalára viszi, ahova a szöveget be akarja szúrni, és akkor elkezdi a szöveget bevinni. Az új szöveg a kurzor bal oldalához szúródik be. Tabulátor beszúrása Egy szövegsorba a tabulátort úgy szúrhatunk be, hogy a kurzort oda pozicionáljuk, ahová a tabulátort be akarjuk szúrni, megnyomjuk a Beállítás gombot a Beállítás menü megnyitásához, kiválasztjuk a Tab -ot a vagy gombokkal, majd megnyomjuk az OK z Enter gombot. Egy jel jelenik meg, jelezve a bevitt tabulátor helyét. MEGJEGYZÉS: A tabulátor hosszának megváltoztatásához lásd a Címke jellemzők beállítása részt a 36. oldalon. A tabulátor úgy is bevihető ha a SHIFT gombot lenyomva tartjuk, és a Köz (space) gombot megnyomjuk. Szöveg törlése Törlés karakterenként Ha törölni akar egy karaktert a szöveg valamely sorából, állítsa a kurzort annak a karakternek a jobb oldalára, amelyet törölni akar, majd nyomja meg a Visszatörlés gombot. A kurzortól balra eső karakter törlődik, valahányszor megnyomja a Visszatörlés gombot. MEGJEGYZÉS: Ha nyomva tartja a Visszatörlés folyamatosan törlődnek. gombot, a kurzortól balra lévő karakterek Teljes szöveg törlése Használja a Visszatörlés szöveget. és a Shift gombot, hogy egyszerre töröljön ki egy egész 1. Nyomja meg a gombot, miközben nyomva tartja a gombot. A törlési funkciók megjelennek a kijelzőn. 2. Használja a gombot, és válassza ki Text only (csak a szöveg) funkciót, amellyel a teljes szöveget kitörölheti a beállítások megőrzése mellett, vagy válassza ki a Text & Format (szöveg és formátum) funkciót, amellyel a szöveget is és a beállításokat is törölheti. MEGJEGYZÉS Nyomja meg az Esc gombot, ha vissza akar 3. Nyomja meg az OK z Enter gombot. A teljes szöveg törlődik. A beállítások is törlődnek, ha a Text & Format funkciót választotta. 25

28 Szimbólumok bevitele A billentyűzeten található szimbólumokon kívül több egyéb szimbólum is megtalálható a szimbólum funkció alatt (beleértve a nemzetközi és az ASCII karaktereket is.) A szimbólumokat kétféle módon lehet bevinni: A gomb használatával A szimbólum funkció használatával Szimbólum bevitel a gomb használatával A billentyűzet gombjainak bal felső sarkában található szimbólumok bevihetők a megnyomásával. Bármelyik szimbólum beviteléhez tartsa lenyomva a szimbólum jelet tartalmazó gombot. gomb gombot, majd nyomja meg a Szimbólum bevitele a szimbólum funkció használatával 1. Nyomja meg a gombot. A szimbólum kategóriák listája és egy kategória szimbólumai MEGJEGYZÉS A legutóbb használt szimbólum jelenik meg a 2. Válasszon kategóriát (írásjelek, üzleti jelek, matematikai jelek, stb) a gomb megnyomásával vagy válasszon úgy, hogy többször megnyomja a gombot majd a vagy a gombot használja. 3. Nyomja meg az OK z Enter gombot. A kiválasztott szimbólum bekerül a szöveg sorába. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Lapozzon a Szimbólum lista fejezethez a 28. oldalon, hogy a szimbólumok és kategóriák teljes listáját megkapja. 26

29 Szimbólum frissítés funkció Megalkothatja szimbólumai saját kategóriáját a szimbólum frissítés funkció használatával. Amikor kiválasztja a szimbólumokat, először a Saját kategória (Personal category) jelenik meg, hogy segítsen a szimbólum mielőbbi elhelyezésében. 1. Nyomja meg a gombot, hogy a beállítás funkció megjelenjen, majd válassza ki a szimbólum frissítés (Symbol Update) funkciót a gomb használatával. 2. Nyomja meg az OK z Enter gombot, hogy megjelenítse a szimbólum frissítés képernyőt, válassza ki az On (Be) állítást, hogy használhassa a Saját kategória funkciót a gomb megnyomásával. 3. Nyomja meg az OK z Enter gombot, hogy véglegesítse a beállítást. A képernyő a szöveg bevitel képernyőjére vált. 4. Válassza ki azt a szimbólumot, amit a Saját kategóriába be akar vinni. MEGJEGYZÉS: Lapozzon a Szimbólum bevitel a szimbólum funkció használatával c. fejezethez a 26. oldalon. 5. Nyomja meg a gombot. Megjelenik a Saját kategória felirat valamint a szimbólum, amit a 4. lépésben rögzített. MEGJEGYZÉS Legfeljebb 20 szimbólumot lehet bevinni a Saját kategóriába. Ha húsznál több szimbólumot akar bevinni a kategóriába, a legrégebben bevitt szimbólum automatikusan törlődik. Ha a Saját kategóriát már nem akarja frissíteni, válassza ki az Off -ot a szimbólum frissítő képernyőn. 27

30 Szimbólum lista Kategória Saját kategória Szimbólum Részletekért lapozzon a Szimbólum frissítés funkció fejezethez a 27. oldalon. Írásjelek Üzleti jelek Matematikai jelek Zárójelek Nyilak Pénznemek Nemzetközi jelek Számok Piktografikus jelek Elektromos jelek Egyebek 28

31 Ékezetes karakterek bevitele A P-touch képes kiegészítő karaktereket megjeleníteni és kinyomtatni, mint például más nyelvek speciális (pl. a magyar ékezetes) karaktereit. 1. Vigye be azt a karaktert, amelyből kiegészített karaktert akar csinálni. MEGJEGYZÉS: A nagybetűk ebben a funkcióban használhatók. 2. Nyomja meg a gombot. A bevitt karakter kiegészített karakterré változik. 3. Nyomja meg a gombot mindaddig, amíg a megfelelő karakter megjelenik, vagy válassza ki a gomb használatával. FIGYELEM! A kiegészített karakterek sorrendje változhat, attól függően, milyen nyelvet használ az LCD kijelzőn. 4. Nyomja meg az OK z Enter gombot. A kiválasztott karakter bekerül a szöveg sorába. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy a korábbi lépéshez visszatérjen. Lapozzon a kiegészített karakterek listájához, hogy az összes lehetséges karaktert megnézhesse. 29

32 Kiegészített (ékezetes) karakterek listája Karakter Kiegészített karakter Karakter 30 Kiegészített karakter

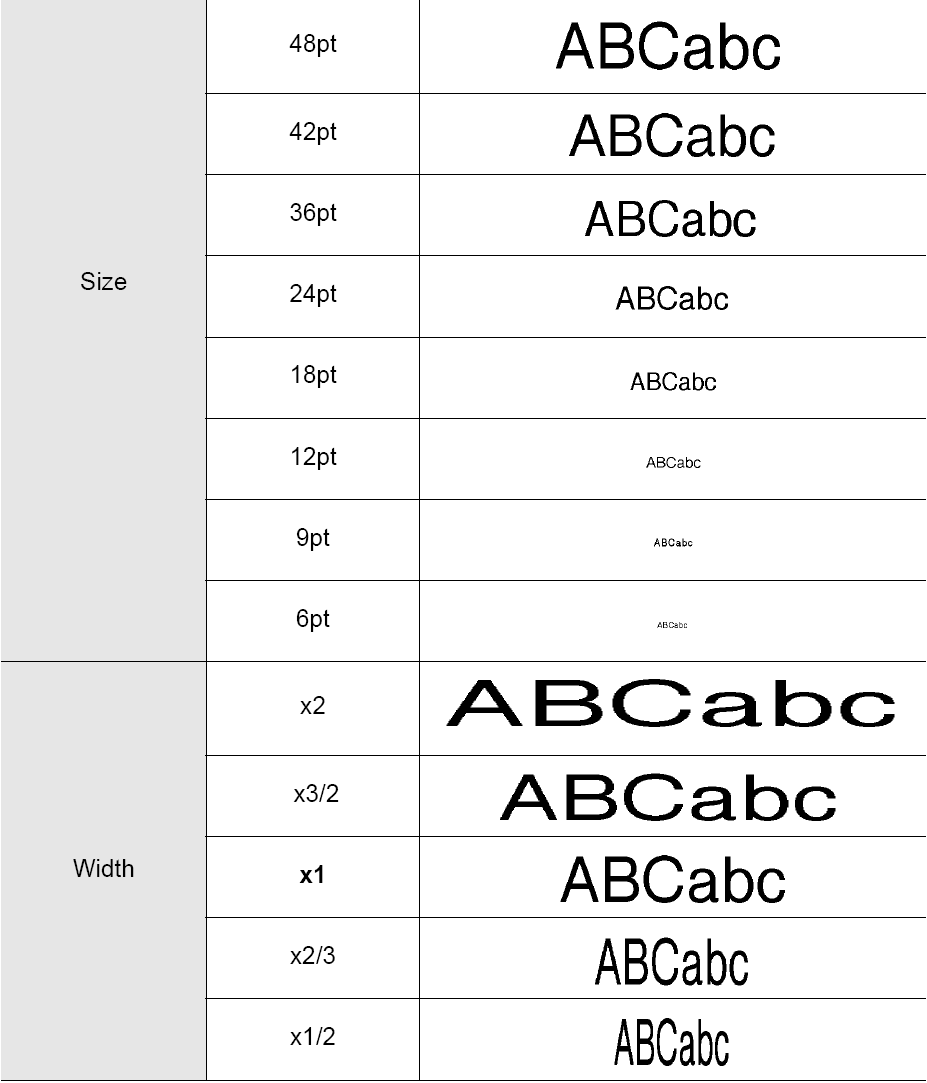

33 A karakter jellemzők beállítása Karakter jellemzők beállítása címkénként A gombot használva kiválaszthat egy betűfajtát és hozzárendelhet méretet, szélességet, stílust és igazítást. 1. Nyomja meg a gombot. Az aktuális beállítások megjelennek a képernyőn. 2. Válasszon ki egy jellemzőt a gombbal és rendeljen hozzá egy értéket a gombbal. 3. Nyomja meg az OK z Enter hogy rögzítse a beállítást. gombot, MEGJEGYZÉS: Az új beállításokat NEM tudja rögzíteni, ha nem használja az OK z Enter gombot. MEGJEGYZÉS: Nyomja meg az Esc gombot, ha vissza akar térni az előző lépéshez. Nyomja meg a Köz (Space) beállításként akarja látni. Lapozzon a beállítási opciók táblához a lehetséges beállítások listájának megtekintéséhez. A kisebb karaktereket egyes stílusokkal nehéz lehet elolvasni. (pl. Shadow + Italic) gombot, ha a kiválasztott jellemzőt alapértelmezett Karakter jellemzők beállítása soronként Ha egy címke két nnál több soros szöveget tartalmaz, minden sorhoz más értékeket választhat. (típus, méret, szélesség, stílus, sor és igazítás) Helyezze a kurzort arra a sorra, amelyet meg akar változtatni a gomb használatával. Ezt követően nyomja meg a gombot, miközben lenyomva tartja a SHIFT gombot, hogy megjelenítse a jellemzőket. (A képernyő mindig az adott sorhoz rögzített jellemzőt jeleníti meg.) FIGYELEM! Ha a sorokhoz különböző jellemzőket rendelt, a kijelzőn 4 csillagot lát, amikor megnyomja a gombot. Amikor a **** beállítást megváltoztatja a gomb megnyomásával, az új beállítás a címke minden sorára fog vonatkozni. 31

34 Opciók beállítása Jellemző Érték Eredmény 32

35 Jellemző Érték Eredmény Size (Méret) Auto Amikor az Auto beállítást választja, a szöveg automatikusan a lehető legnagyobb méretre változik. 33

36 Jellemző Érték Eredmény 34

37 Jellemző Érték Eredmény Left (balra) Center (középre) Igazítás Right (jobbra) Just (Justify) (kihúz) Automatikus Illeszkedés stílus beállítás Amikor a Size (méretet) Auto (automatikusra) állítja be, a Length (szélességhez) pedig egy meghatározott értéket rendel, választhat, hogyan csökkentse a szöveg méretét, hogy elférjen a címkére. Amikor a Text size (szöveg méret) van kiválasztva, a teljes szövegméret módosul, hogy elférjen a címkén. Amikor a Text width (szöveg szélesség) van kiválasztva, a szövegszélesség beállítása az x1/2 beállításra módosul. (Ha a szöveg további csökkentése szükséges, hogy a szöveg elférjen a címkén, a P-touch automatikusan tovább csökkenti a szöveg méretét az x1/2 beállítás után.) 1. Nyomja meg a gombot, hogy megjelenjen a Setup menü. Válassza ki az Auto Fit Style opciót a vagy a gomb használatával, majd nyomja meg az OK z Enter gombot. Az Auto Fit Style képernyő megjelenik. 2. Válassza ki a stílust a 3. Nyomja meg az OK rögzítse a beállítást. gombbal. z Enter gombot, hogy MEGJEGYZÉS Nyomja meg az Esc gombot, ha vissza akar térni az előző lépéshez. Nyomja meg a Köz (Space) visszaállítani. ( Text Size ) gombot, ha a beállítást gyári beállításra akarja 35

38 Címke opciók beállítása A Címke gomb használatával készíthet olyan címkét, amelyben a szöveg körül keret van, valamint beállíthatja a címke hosszúságát, illetve a tabulátor hosszúságát. (A vágási opciók és a hosszúság beszabályozása, amelyek szükségesek lehetnek a címke nyomtatásához, szintén állíthatók a Címke gomb használatával. Lásd a Szalag vágási opciók részt és a A címke hosszúság pontos beszabályozása részt a 62. és a 64. oldalon) 1. Nyomja meg a gombot. A jelenlegi beállítások megjelennek. 2. Válassza ki az attribútumot a gombbal, majd állítsa be az értéket a gombbal. MEGJEGYZÉS: Tartsa lenyomva a gombot az értékek gyorsabb változtatásához. 3. Nyomja meg az OK z Enter gombot, hogy rögzítse a beállítást. MEGJEGYZÉS: Az új beállításokat NEM tudja rögzíteni, ha nem használja az OK z Enter gombot. MEGJEGYZÉS Nyomja meg az Esc gombot, ha vissza akar térni az előző lépéshez. Nyomja meg a Köz Lásd a Címke Opciók táblát az elérhető beállításokért. gombot, ha az értéket gyári beállításra akarja visszaállítani. 36

39 Beállítható opciók Jellemző Érték Eredmény 37

40 Jellemző Érték Eredmény Frame (Keret) Length (hossz.) Tab length A címke hosszát 30 mm és 300 mm között lehet változtatni. Amikor az Auto beállítást választotta, a címke méretét automatikusan hozzáigazítja a gép a bevitt szöveg hosszához. A tabulátor hosszúságát 0 mm és 100 mm között lehet változtatni. Az alapértelmezett beállítás 50 mm. Az automatikus formázási elrendezés használata Az Auto-Format (automatikus formázás) funkció használatával gyorsan és könnyen hozhat létre címkéket különböző célokra mint irat címke, berendezések címkéje, név szalagok, stb. Válasszon ki egy Layout-ot a minták (templates) közül blokk layout-ok közül, vigye be a szöveget és formázza meg igény szerint. MEGJEGYZÉS Szimbólumok és kiegészített karakterek is használhatók az Auto-Format Layout funkcióban. Minták (templates) használata. Példa: leltárcímke készítése 1. Nyomja meg a gombot, hogy megjelenjen az AutoFormat képernyő, majd válassza ki a Templates (minták) opciót a gomb használatával. 2. Nyomja meg az OK z Enter gombot. A legutóbb használt minta megjelenik a képernyőn. 38

41 3. Válasszon ki egy mintát a megnyomásával. 4. Nyomja meg az OK z Enter A Style (stílus) képernyő megjelenik. gomb gombot. 5. Válasszon ki egy tulajdonságot a gombbal, majd állítson be egy értéket a tulajdonsághoz a gombbal. 6. Nyomja meg az OK z Enter gombot. A Bar Code Setup (vonalkód beállító) képernyő megjelenik. 7. Válasszon ki egy tulajdonságot a gombbal, majd állítson be egy értéket a tulajdonsághoz a gombbal. MEGJEGYZÉS: a C-Digit tulajdonság csak a CODE39,I-2/5 és a CODEBAR beállítások mellett elérhető. 8. Nyomja meg az OK z Enter gombot. A minta szöveg bevitel képernyő megjelenik. MEGJEGYZÉS: A nagybetűk használhatók ebben az üzemmódban. 9. Vigye be a szöveget, majd nyomja meg az OK z Enter gombot. Ismételje ezt meg minden egyes szövegmezőben. Amikor minden szöveg mezőt kitöltött, a print menü (nyomtató menü) képernyő megjelenik a kijelzőn, amikor az OK z Enter gombot megnyomja. 10. Válassza ki a Print -et a gomb használatával, majd nyomja meg az OK z Enter gombot, hogy kinyomtassa a címkét. MEGJEGYZÉS Válassza ki az Edit -et, hogy megváltoztassa a szöveg adatokat stílus beállításokat. Válassza ki a Save -et, hogy elmentse a címke szövegét. Válassza ki a Quit -et, hogy kilépjen az Auto-Format funkcióból. 39

42 MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. A Style és a Bar Code beállítás képernyőn lévő beállítás esetén nyomja meg a Köz (Space) gombot, ha azt akarja, hogy a beállítás alapértelmezett beállításként kerüljön elmentésre. Lapozzon a Sablon táblához az elérhető sablon minták listájának megtekintéséhez. A Clear all text? (Töröljünk minden szöveget?) felirat megjelenik, ha a Delete gombot megnyomja, miközben a SHIFT gombot nyomva tartja. Nyomja meg az OK z Enter gombot, hogy kitörölje a teljes szöveget, vagy nyomja meg az Esc gombot, hogy ne törölje ki a fájlt. Ha sok példányt akar kinyomtatni, vagy számozni akarja a kinyomtatott példányokat, címke tükörképét akarja kinyomtatni, a Print menü kijelzésekor tartsa lenyomva a SHIFT gombot és nyomja meg a gombot, hogy megjelenítse a Print Options (nyomtatási opciók) menüt. FIGYELMEZTETÉS Ha a használatban lévő szalagkazetta szélessége nem elég a nyomtatandó formára, megjelenik egy hibaüzenet, amikor megpróbálja kinyomtatni a címkét. Nyomja meg az Esc gombot, vagy bármelyik más gombot, hogy kitörölje a hibaüzenetet, majd helyezzen be egy megfelelő szélességű szalagkazettát. Ha a bevitt karakterek száma meghaladja a lehetséges keretet, hibaüzenet jelenik meg z OK z Enter gomb megnyomásakor. Nyomja meg az Esc gombot vagy bármilyen más gombot, hogy kitörölje a hibaüzenetet, majd vigye be a szöveget a kisebb számú karakterrel. Amikor az Auto-Format funkciót használja, a címkét a gép automatikusan levágja a jobb és a bal szélén margót hagyva, függetlenül attól, hogy milyen beállítást tett a Tape Cutting Option (szalagvágó opció) felületen (lásd a 62. oldalt). 40

43 Sablonok (templates) Jellemző Érték Részletezve 41

44 Jellemző Érték Részletezve 42

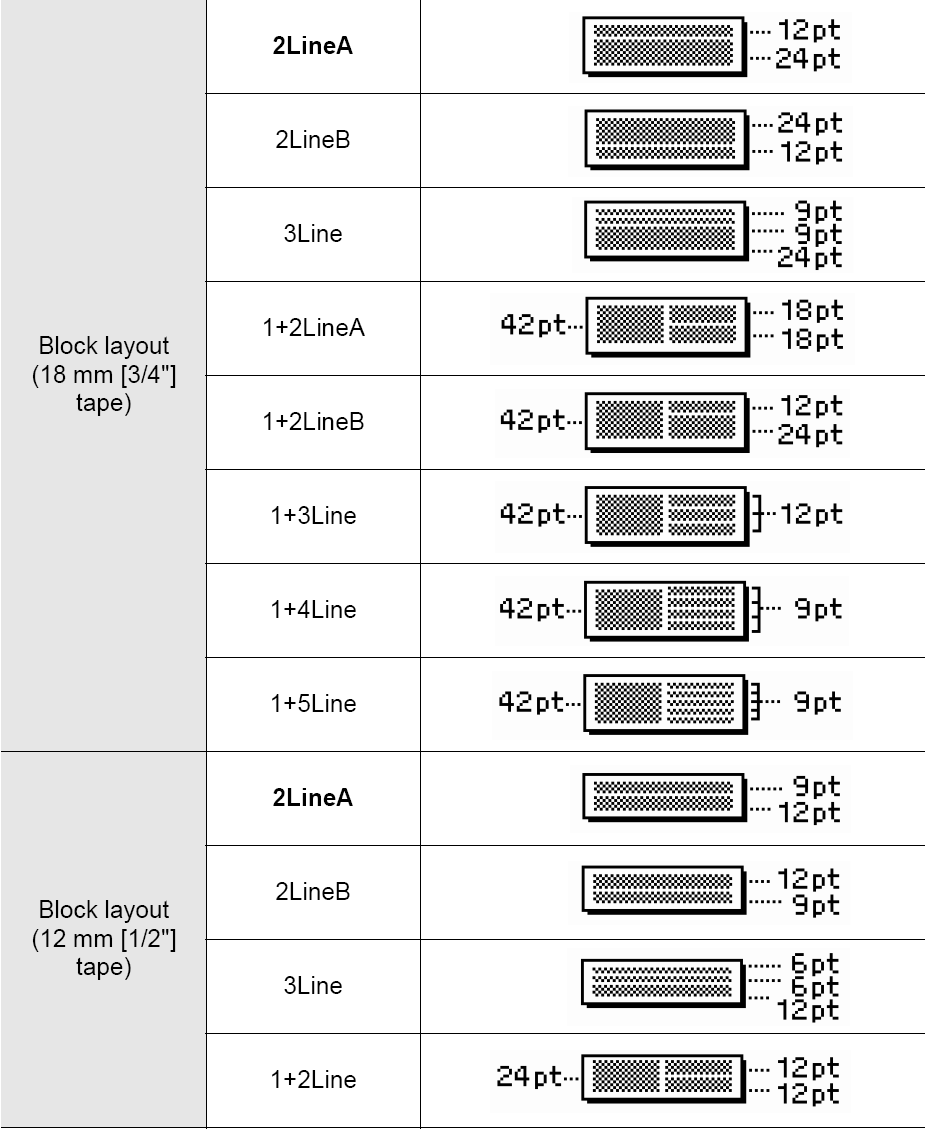

45 Blokk elrendezés használata 1. Nyomja meg a gombot, hogy megjelenjen az Auto-Format képernyő, majd válassza ki a Block layouts (blokk elrendezés) opciót a gomb használatával. 2. Nyomja meg az OK z Enter gombot, hogy megjelenjen a Tape Width (szalagszélesség) képernyő, majd válasszon egy szalag szélességet a gomb használatával. 3. Nyomja meg az OK z Enter gombot. Ha a szalag szélesség nem változott, a legutoljára kiválasztott blokk jelenik meg. Ha a szalag szélességet megváltoztatta, az új szalagszélességhez rendelt alapértelmezett forma jelenik meg. 4. Válasszon ki egy blokk külsőt a gomb használatával. 5. Nyomja meg az OK z Enter gombot. A Style (stílus) képernyő megjelenik. 6. Válasszon ki egy tulajdonságot a gombbal, majd állítson be értéket a tulajdonsághoz a gombbal. MEGJEGYZÉS: Nyomja meg a Köz (Space) tulajdonságot visszaállítsa a gyári értékre. gombot, hogy a kiválasztott 7. Nyomja meg az OK z Enter gombot. A blokk layout szövegbevitel képernyő megjelenik. MEGJEGYZÉS: A nagybetűk ebben a módban használhatók. 8. Vigye be a szöveget, majd nyomja meg az OK z Enter gombot. Ismételje meg ugyanezt minden mező beviteléhez. Amikor minden szövegmezőt kitöltött, nyomja meg z OK hogy megjelenítse a nyomtatás menüt. 43 z Enter gombot,

46 9. Válassza ki a Print (nyomtatás) opciót a gombbal, majd nyomja meg az OK z Enter gombot, hogy kinyomtassa a címkét. MEGJEGYZÉS Válassza ki az Edit -et, hogy megváltoztassa a szöveg adatait stílus beállítást. Válassza ki a Save -et, hogy elmentse a címkét a fájl memóriában. Válassza ki a Quit -et, hogy kilépjen az Auto-Format funkcióból Válassza ki a Change Layout -ot, hogy egy másik külsőt használhasson. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Lapozzon a Block Layout táblához, hogy megnézze a választható blokk külsőket. A Clear all text? (Töröljünk minden szöveget?) üzenet megjelenik, amikor Delete gombot megnyomja, miközben a SHIFT gombot lenyomva tartja. Nyomja meg az OK z Enter gombot, hogy kitörölje az összes szöveget, vagy nyomja meg az Esc gombot, hogy ne törölje ki a szöveget. Sokszoros példányok, számozott oldalak, címke tükörképének nyomtatásához a kijelzett Print menüben tartsa lenyomva a SHIFT gombot és nyomja meg a gombot, hogy megjelenítse a Print opciók menüt. FIGYELMEZTETÉS Ha a használatban lévő szalagkazetta szélessége nem elég a nyomtatandó formára, megjelenik egy hibaüzenet, amikor megpróbálja kinyomtatni a címkét. Nyomja meg az Esc gombot, vagy bármelyik más gombot, hogy kitörölje a hibaüzenetet, majd helyezzen be egy megfelelő szélességű szalagkazettát. Ha a bevitt karakterek száma meghaladja a lehetséges keretet, hibaüzenet jelenik meg az OK z Enter gomb megnyomásakor. Nyomja meg az Esc gombot vagy bármilyen más gombot, hogy kitörölje a hibaüzenetet, majd vigye be a szöveget a kevesebb számú karakterrel. Amikor az Auto-Format funkciót használja, a címkét a gép automatikusan levágja a jobb és a bal szélén margót hagyva, függetlenül attól, hogy milyen beállítást tett a Tape Cutting Option (szalagvágó opció) felületen. (lapozzon a 62. oldalra) 44

47 Blokk elrendezések Tulajdonság Érték Részletezve 45

48 Tulajdonság Érték Részletezve 46

49 Tulajdonság Érték Részletezve 47

50 Idő és dátum funkció használata A címkére idő és dátum írható, ha a kurzort a szöveg képernyőn oda viszi, ahol az időt/dátumot meg akarja jeleníteni, és megnyomja a gombot. Óra beállítása Az órán beállított idő és dátum megjeleníthető a képernyőn, és ugyanígy a címkére is kiíratható a kívánt formátumban. 1. Nyomja meg a gombot, hogy megjelenítse a Setup menüt, majd válassza ki a Set Clock (óra beállítás) opciót a gombbal, majd nyomja meg az OK z Enter gombot. 2. A Set Clock képernyő megjelenik. Állítsa be az év, hónap, nap, óra és a perc aktuális adatait a gomb használatával. A következő paraméterre ugráshoz használja a gombot. MEGJEGYZÉS: A számbillentyűket is használhatja a számok beviteléhez. 3. Nyomja meg az OK z Enter gombot, hogy rögzítse a bevitt adatot. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (Space) beállításként. Az óra elindul, amikor az órabeállítás megtörténik. Ha azt akarja, hogy az óra működjön, amikor az AC adapter ki van húzva, helyezzen be egy AA méretű alkaline elemet. gombot, hogy beállítsa a formátumot alapértelmezett 48

51 Idő és dátum formátum beállítása Az idő és dátum formátumainak egész skálájából választhat, amikor a címkéjéhez adja. Ezen kívül az időkijelzés 12 órás vagy 24 órás változatban is meghatározhatja. Az ebben a beállításban rögzített formátum az órakijelzőn is megjelenik, ha megnyomja a gombot. (Lapozzon a Kijelző mód fejezethez a 22. oldalon.) 1. Nyomja meg a Format opciót a gombot. gombot, hogy megjelenjen a Setup menü, válassza ki a Time&Date gombbal, majd nyomja meg az OK z Enter 2. A Time&Date Format (idő és dátum formátum) képernyő megjelenik. Válassza ki a dátumot és az időt a gombbal, majd állítsa be a formátumot a gombbal. 3. Nyomja meg az OK z Enter gombot, hogy rögzítse a beállítást. MEGJEGYZÉS: Az új beállítások nem rögzülnek, ha nem nyomja meg a gombot. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (Space) formátumként állítsa be. Lapozzon a Format opciókhoz, hogy megnézze a lehetséges formátumok listáját. gombot, hogy a formátumot alapértelmezett 49

52 Idő és Dátum formátum opciók Tulajdonság D (dátum) T (idő) Érték Részletezve 31/12/2099 Date/Month/Year (nap/hónap/év) Date.Month.Year (nap.hónap.év) Date-Month-Year (nap-hónap-év) 31.December 2099 Date.Month Year (nap.hónap év) 31.Dec.2099 Date.Month.Year (nap.hónap.év) 12/31/2099 Month/Date/Year (hónap/nap/év) Month.Date.Year (hónap.nap.év) Month-Date-Year (hónap-nap-év) December 31, 2099 Month Date, Year (hónap nap, év) Dec.31, 2099 Month.Date,Year (hónap.nap, év) 2099/12/31 Year/Month/Date (év/hó/nap) Year-Month-Date (év-hó-nap) 11:59 PM 12 hour clock (12 órás beállítás) 23:59 24 hour clock (24 órás beállítás) MEGJEGYZÉS Az érték oszlopban szereplő idő beállítás csak minta. Amikor egy formátumot kiválaszt, az órán beállított dátum és idő a választott formátumban megjelenik. 50

53 Idő bélyegző beállítás [Timing] (Időzítés) Időt és dátumot adhat a címke tartalmához. Választhat, hogy azt az időt és dátumot adja a címkéhez, amikor a címkét létrehozta, vagy hagyja a P-touch órát működni és azt az időt és dátumot adja a címkéhez, amikor az kinyomtatásra kerül. 1. Nyomja meg a gombot, hogy megjelenítse a Setup (beállítás) menüt, válassza ki a Time Stamp Setting (idő bélyegző beállítás) opciót a gombbal, majd nyomja meg az OK z Enter gombot. 2. Válassza ki a Timing opciót a gomb használatával, majd válassza ki a beállítás értékét a gomb használatával. 3. Nyomja meg az OK z Enter gombot, hogy rögzítse a beállítást. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (Space) formátumként. Lásd az időbélyeg: Időzítés opciók részhez, hogy megnézze a lehetséges beállításokat. gombot, hogy beállítsa a formátumot alapértelmezett Időbélyegző: Időzítés opciók Tulajdonság Érték Leírás Auto (automatikus) Nyomja meg a gombot, egy óra ikon kerül be a szövegbe a kijelzőn, ott, ahol a kurzor áll. Ha megnyomja a gombot, a legfrissebb dátum/idő kerül rá a címkére ott, ahol az ikon a címke layout-on megjelent. Fixed (rögzített) Nyomja meg a gombot, az aktuális dátum/idő megjelenik a szövegbevitel képernyőn, ott, ahol a kurzor áll. Amikor a gombot megnyomja, az a dátum/idő kerül a címkére, ami a képernyőn szerepel. Timing (Időzítés) MEGJEGYZÉS Amikor az Auto opciót választja és az óra ikon megjelenik a szövegben, ha megnyomja a gombot, megnézheti, milyen beállítások vannak rögzítve az óra ikonhoz úgy, hogy a kurzort az óra ikon alá helyezi és megnyomja a gombot. 51

54 [Idő bélyegző formátum] Kiválaszthatja, milyen formátumban nyomtatódjon ki az idő és a dátum információ a címkén. Négy opció elérhető (Dátum, Idő, Dátum és idő, Idő és dátum). 1. Nyomja meg a gombot, hogy megjelenjen a Setup menü, válassza ki a Time Stamp Setting (idő bélyegző beállítás) opciót a gombbal, majd nyomja meg az OK z Enter gombot. 2. Válassza ki a Format opciót a gomb használatával, majd válassza ki a beállításhoz tartozó értéket a gombbal. 3. Nyomja meg az OK z Enter gombot, hogy rögzítse a beállítást. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (Space) értékét. Lásd az Időbélyegző: Formátum opciók részt a lehetséges beállítások megtekintéséhez. gombot, hogy beállítsa az alapértelmezett beállítás Időbélyegző: Formátum opciók Tulajdonság Érték Dátum Formátum Dátum és Idő Idő Idő és Dátum Leírás Csak a dátum kerül rá a címkére A dátum és az idő nyomtatódik a címkére Csak az idő kerül a címkére Az idő és a dátum nyomtatódik a címkére 52

55 [Forward] (Továbbítás) Választhat, hogy egy jövőbeni dátumot és időt használ, z aktuálisat, amikor a Time&Date funkcióban van. 1. Nyomja meg a Setting opciót a gombot. gombot, hogy megjelenjen a Setup menü, válassza ki a Time Stamp gombbal, majd nyomja meg az OK z Enter 2. Válassza ki a Forward opciót a gomb használatával, majd, hogy megválaszthassa azt az időt, amennyivel megnöveli az aktuális értékeket, válassza ki az On beállítást a gomb használatával. 3. Nyomja meg az OK z Enter gombot. A Forward képernyő megjelenik. Állítsa be az év, hónap, hét, nap, óra és perc értékeit, hogy megnövelhesse az aktuális óra beállítást, ehhez használja a gombot. A következő paraméterre ugráshoz használja a gombot. MEGJEGYZÉS: A számbillentyűket is használhatja a számok beviteléhez. 4. Nyomja meg az OK z Enter gombot, hogy rögzítse a beállítást. MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (Space) értékét. Lapozzon az Időbélyegző: Forward opció részhez, hogy megnézze a lehetséges formátumokat. gombot, hogy beállítsa az alapértelmezett beállítás Időbélyegző: Forward (Továbbítás) opció Tulajdonság Érték On (be) Forward Off (ki) Leírás Az idő/dátum beállítás megnő a Forward beállításban kiválasztott érték szerint Az aktuális idő/dátum lesz kinyomtatva 53

56 Vonalkód készítése A vonalkód funkció használatával vonalkódot tartalmazó címkéket hozhat létre, amiket pénztárak, készletellenőrző vagy egyéb vonalkód olvasó rendszerek használhatnak, vagy leltárcímkéket, amiket az eszközgazdálkodás során használhatnak. MEGJEGYZÉS A P-touch gépet nem kizárólag vonalkód készítésére fejlesztették ki. Mindig ellenőrizze le, hogy a gép által készített vonalkódot a leolvasó felismeri. A legjobb hatás érdekében nyomtassa a vonalkódot fekete festékkel fehér címkére. Néhány vonalkód leolvasó nem tudja leolvasni azokat a vonalkódokat, amiket színes festékkel vagy színes papírra nyomtattak. Használja a large (nagy) és a width (széles) beállítást, ahol csak lehetséges. Néhány vonalkód leolvasó nem tudja elolvasni azokat a vonalkódokat, amiket small (kicsi) beállítással hoztak létre. Nagyszámú vonalkódos címke folyamatos nyomtatása túlmelegítheti a nyomtató fejet, ami befolyásolhatja a nyomtatás minőségét. Ha ilyen történik, állítsa le a nyomtatót pár percre, hogy a nyomtató fej lehűlhessen. A vonalkód paramétereinek beállítása 1. Nyomja meg a gombot, hogy megjelenjen a Setup menü, válassza ki a Bar Code Setup (vonalkód beállítás) opciót a gombbal, majd nyomja meg az OK z Enter gombot. A vonalkód beállító képernyő megjelenik. 2. Válasszon ki egy tulajdonságot a gomb segítségével, majd rendeljen hozzá egy értéket a gomb segítségével. MEGJEGYZÉS: A C-Digit tulajdonság az egyetlen tulajdonság, amit CODE39, I-2/5 és CODABAR opciók esetén választhat. FIGYELMEZTETÉS! Előfordulhat, hogy a vonalkód alatti karakterek nem kerülnek rá a címkére, még akkor sem, ha on beállítást választ az Under opciónál, mert a kinyomtatása függ a használatban lévő szalag szélességétől, a bevitt sorok számától z aktuális karakter stílus beállítástól. 3. Nyomja meg az OK z Enter gombot, hogy rögzítse a beállítást. MEGJEGYZÉS: Az új beállítás nem rögzül, ha nem nyomja meg az OK gombot. z Enter MEGJEGYZÉS Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (Space) értékét. Lásd a vonalkód beállítások táblázatot a lehetséges beállítások listájának megtekintéséhez. gombot, hogy beállítsa az alapértelmezett beállítás 54

57 Vonalkód beállítások Tulajdonság Érték Protocol CODE39, CODE128, EAN8, EAN13, EAN128, UPC-A, UPC-E, I-2/5 (ITF), CODABAR Large (nagy) Width (szélesség) Small (kicsi) Under# (karakterek nyomtatása a vonalkód alá) C.Digit (a jel ellenőrzése) On (be) Off (ki) Off (ki) On (be) Csak CODE39, I-2/5 és CODABAR esetén elérhető Vonalkód adatok bevitele 1. Nyomja meg a gombot, hogy megjelenjen a Setup menü, válassza ki a Bar Code Input (vonalkód bevitel) opciót a gombbal, majd nyomja meg az OK z Enter gombot. A vonalkód bevitel képernyő megjelenik. MEGJEGYZÉS: Maximum 5 vonalkód vihető fel egy címkére. A gomb megnyomása a SHIFT a vonalkód bevitel képernyőhöz. gomb lenyomva tartásakor ugyanúgy eljuttatja Önt 2. Vigye be a vonalkód adatokat Speciális karakterek bevihetők a vonalkódok közé, ha CODE39, CODABAR, CODE128 vagy EAN128 beállítást használ. Ha nem használ speciális karaktereket, folytassa az 5. lépéssel. 3. Nyomja meg a gombot. Az aktuális protokoll elérhető karaktereinek listája kijelzésre kerül. 4. Válasszon egy karaktert a gomb segítségével, majd nyomja meg z OK z Enter gombot, hogy a karaktert behelyezze a vonalkód adatai közé. 55

58 5. Nyomja meg az OK z Enter gombot, hogy a vonalkódot behelyezze a címkére. A szövegbevitel képernyőn két vonalkód jel látszódik. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nézze meg a speciális karakterek listája táblát a lehetséges beállítások listájához. Speciális karakterek listája CODABAR CODE39 Kód Speciális karakter Kód Speciális karakter $ 2 (SPACE) 2 : 3 $ 3 / 4 / % CODE128, EAN128 Kód Speciális karakter Kód Speciális karakter Kód Speciális karakter 0 (SPACE) 24 \ 48 DC3 1! 25 ] 49 DC ^ 50 NAK 3 # 27 _ 51 SYN 4 $ 28 NUL 52 ETB 5 % CAN 6 & 30 SOH 54 EM 7 ' 31 STX 55 SUB 8 ( 32 ETX 56 ESC 9 ) 33 EOT 57 { 10 * 34 ENQ 58 FS ACK 59 12, 36 BEL 60 GS BS 61 } HT 62 RS 15 / 39 LF 63 ~ 16 : 40 VT 64 US 56

59 Kód Speciális karakter Kód Speciális karakter Kód Speciális karakter 17 ; 41 FF 65 DEL 18 < 42 CR 66 FNC3 19 = 43 SO 67 FNC2 20 > 44 SI 68 FNC4 21? 45 DLE 69 FNC1 46 DC1 23 [ 47 DC2 Vonalkód bevitele és törlése Vonalkód adatok szerkesztéséhez helyezze a kurzort a vonalkód jelek egyike alá az adatbeviteli képernyőn, majd nyissa meg a vonalkód bevitel képernyőt. Lapozzon a Vonalkód adatok bevitele részhez az 55. oldalra. A képernyőn már elhelyezett vonalkódba úgy viheti be a Width (szélesség) és az Under (karakter nyomtatás a vonalkód alá) beállításokat, hogy a kurzort a vonalkód jelek bármelyike alá helyezi, majd megnyitja a vonalkód beállító képernyőt. Lapozzon a Vonalkód paraméterek beállítása részhez az 54. oldalon. Ha ki akar törölni egy vonalkódot a címkéről, helyezze a kurzort az adatbeviteli képernyőn a vonalkód jelek mellé jobbra, majd nyomja meg a gombot.

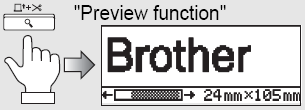

60 Címke nyomtatása Címke előnézet Az előnézeti funkcióval ellenőrizheti a címke tervezetet, mielőtt a címkét kinyomtatja. 1. Nyomja meg az Előnézet gombot. A címkéről egy kép jelenik meg a kijelzőn. A címke hossza a kijelző jobb alsó sarkában látható. Nyomja meg a vagy gombot, hogy az előnézetet balra, vagy jobbra mozgassa. Nyomja meg a vagy gombot, hogy az előnézet nagyítását változtassa. MEGJEGYZÉS: Nyomjon ESC gombot az előző lépéshez való visszatéréshez. (A szövegbeviteli képernyőhöz visszatérhet az OK, az Enter, z Előnézet gomb megnyomásával.) Az előnézeti képernyő bal, vagy jobb végére való ugráshoz tartsa a SHIFT gombot lenyomva miközben a vagy gombot megnyomja. Ha a címkét közvetlenül az előnézeti képernyőből akarja kinyomtatni, akkor nyomja meg a Nyomtatás gombot a nyomtatási opciók képernyő megjelenítéséhez, és válasszon egy nyomtatási opciót. Részletekért lásd a Címke nyomtatása részt lentebb. A címke előnézet a címke egy generált képe, és ez nyomtatáskor különbözhet a valódi címkétől. Címke nyomtatása A szöveg bevitele és a címke formázása után, kinyomtathatja a címkét. Azon túl, hogy egy egyetlen másolatot is kinyomtathat a címkéről, a készülék számos funkcióval rendelkezik, amelyek által egy címkéről több másolatot is kinyomtathat, sorszámozott címkéket és tükör nyomtatott címkéket készíthet. FIGYELEM: Ne húzza a címkét, ami kifelé jön a szalag kimenő nyíláson. Ha így tesz, akkor a tintaszalag elmozdul a szalagtól. Ne zárja el a szalag kimenő nyílást nyomtatás vagy szalagadagolás közben. Ha mégis így tesz, akkor az szalagelakadást okoz. Győződjön meg arról, hogy van elegendő szalag, amikor folyamatosan több címkét nyomtat ki. Ha már csak kevés szalag van, akkor kevesebb másolatot állítson be, vagy egyszerre csak egy címkét nyomtasson. A csíkos szalag a szalag végét jelzi. Ha ez nyomtatás közben jelenik meg, akkor nyomja meg a Főkapcsolót a készülék kikapcsolásához. A nyomtatás folytatása a készülék károsodását okozhatja. 58

61 Egy egyetlen másolat nyomtatása 1. Győződjön meg arról, hogy a megfelelő szalagkazetta van-e behelyezve és a nyomtatásra felkészítve. 2. Nyomja meg a Nyomtatás gombot. A jobb oldalon levő üzenet jelenik meg a nyomtatás ideje alatt. EMLÉKEZTETŐ: A nyomtatás megállításához nyomja meg a Főkapcsolót, hogy így a készüléket kikapcsolja. FIGYELEM: Van több olyan üzenet, amely megjelenhet, amikor megnyomja a Nyomtatás gombot. Lásd a Hibaüzenetek részt a 75. oldalon, és bármely megjelenő hibaüzenet jelentését ellenőrizze ott. Több másolat készítése Ezzel a funkcióval legfeljebb 99 másolatot készíthet ugyanabból a címkéből. 1. Győződjön meg arról, hogy a megfelelő szalagkazetta van-e behelyezve és a nyomtatásra készen áll. 2. Tartsa lenyomva a SHIFT gombot és nyomja meg a Nyomtatás gombot, hogy megjelenítse a nyomtatási opciók képernyőt, majd válassza ki a Másolatok -at a vagy gombbal. 3. Nyomja meg az OK, vagy Enter gombot, hogy megjelenítse a Másolatok képernyőt, majd válassza ki a nyomtatandó másolatok számát a vagy gombbal, vagy pedig írja be a számot a számbillentyűk használatával. MEGJEGYZÉS: Tartsa lenyomva a a vagy gombot a másolatok számának gyorsabb változtatásához. 4. Nyomja meg az OK, z Enter gombot. A jobb oldalon levő üzenet jelenik meg, amíg a címkék nyomtatódnak. MEGJEGYZÉS: Nyomja meg az Esc gombot az előző lépéshez való visszatéréshez. Hacsak nem lett másképp beállítva, akkor a szalag automatikusan vágásra kerül minden egyes másolat kinyomtatása után. Lásd a szalag vágási opciókat a 62. oldalon ezen opció megváltoztatásához. A nyomtatás közben a kijelzőn levő ábra mutatja az aktuális / összes nyomatok számát. Nyomja meg a Köz (space) gombot, hogy a másolatok számát visszaállítsa az alapértelmezett 1-re. 59

62 Automatikus számozású címkék A számozási funkció segítségével egy sorszámozott címke halmazt egy egyedülálló címke formátumból. 1. Győződjön meg arról, hogy a megfelelő szalagkazetta van-e behelyezve és a nyomtatásra készen áll. 2. Tartsa lenyomva a SHIFT gombot és nyomja meg a Nyomtatás gombot, hogy megjelenítse a nyomtatási opciók képernyőt, majd válassza ki a Számozás -t a vagy gombbal. 3. Nyomja meg az OK, vagy Enter gombot, hogy megjelenítse a számozási induló pont képernyőt. MEGJEGYZÉS: Az automatikus számozást a vonalkódokhoz válassza ki a vonalkódot itt. Miután kiválasztotta a vonalkódot, akkor be kell írnia a nyomtatandó címkék számát (6. lépés). 4. Mozgassa a kurzort az első növelendő karakterre a számsorban és nyomja meg az OK z Enter gombot. A számozási végpont képernyő megjelenik. 5. Mozgassa a kurzort az utolsó növelendő karakterre a számsorban és nyomja meg az OK z Enter gombot. A nyomtatandó címkék száma megjelenik. 6. Válassza ki a nyomtatandó másolatok számát a vagy gombbal, vagy pedig írja be a számot a számbillentyűk használatával. MEGJEGYZÉS: Tartsa lenyomva a a vagy gombot a másolatok számának gyorsabb változtatásához. 7. Nyomja meg az OK, z Enter gombot. Ahogy az egyes címkék nyomtatódnak, az aktuális nyomtatási szám kijelzésre kerül ennek megfelelően. 60

63 MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépésre Hacsak nem lett másképp beállítva, akkor a szalag automatikusan vágásra kerül minden egyes másolat kinyomtatása után. Lásd a szalag vágási opciókat a 62. oldalon ezen opció megváltoztatásához. A nyomtatás közben a kijelzőn levő ábra mutatja az aktuális / összes nyomatok számát. Nyomja meg a Köz (space) gombot, hogy a másolatok számát visszaállítsa az alapértelmezett 1-re. Az automatikus számozás a vonalkódok esetén is működik. Amikor egy vonalkód egy automatikus számsorral rendelkezik, akkor a címkének nem lehet más olyan mezője, amely automatikus számsort tartalmaz. A címke automatikus számsor része minden egyes nyomatás után egyel növelődik. Egy címkében csak egy automatikus számsor használható. Akármilyen szimbólum, vagy egyéb nem alfanumerikus karakter az automatikus számsorban figyelmen kívül lesz hagyva. Az automatikus sorszám legfeljebb csak öt karaktert tartalmazhat. MEGJEGYZÉS: A betűk és számok az alábbiak szerint növekednek: A közök (a példában aláhúzásjelként ábrázolva) arra használhatóak, hogy beállítsák a távolságot a karakterek között vagy, hogy vezéreljék a kinyomtatott számjegyek számát. Tükörnyomtatás A tükörnyomtatás funkció segítségével olyan címkéket készíthet, amelyekben a szöveg tükörképe van kinyomtatva, és így azok az ellenkező oldalról olvashatók, amikor üvegre, vagy egyéb átlátszó anyagra lesznek ragasztva. 1. Győződjön meg arról, hogy a megfelelő szalagkazetta van-e behelyezve és készen van-e a nyomtatásra. 2. Tartsa lenyomva a SHIFT gombot és nyomja meg a Nyomtatás gombot, hogy megjelenítse a nyomtatási opciók képernyőt, majd válassza ki a Tükör pontot a vagy gombbal. 3. Nyomja meg az OK, z Enter gombot. A Tükör nyomtatás? üzenet jelenik meg. 61

64 4. Nyomja meg az OK, z Enter gombot. A jobb oldalon levő üzenet jelenik meg a nyomtatás ideje alatt. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. A szöveget átlátszó szalagra kell nyomtatni akkor, amikor a tükörnyomtatás funkciót használjuk. A másolás és az automatikus számozási funkció nem használható a tükörnyomtatási funkcióval együttesen. Szalag vágási opciók A szalag vágási opciók lehetővé teszik, hogy beállítsa azt, hogy hogyan legyen a szalag adagolva és elvágva a címke kinyomtatásánál. A Lánc és a Nincs vágás opciók nagy mértékben csökkentik az elpazarolt szalag mennyiséget, kisebb margók használatával és eltüntetve az üres az üres részeket a címkék között. 1. Nyomja meg a Címke gombot a címke menü megjelenítéséhez. 2. Válassza ki a Vágási opció -t a vagy gombbal, és aztán állítsa be az értéket a a vagy gomb használatával. 3. Nyomja meg az OK, z Enter gombot a beállítás véglegesítéséhez. MEGJEGYZÉS: Az új beállítások NEM maradnak meg, ha nem nyomja meg az OK, vagy az Enter gombot. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Lásd a Szalag vágási táblázatot az összes elérhető beállítás listájáért. 62

65 Szalag vágás Beállítás Leírás Példa Nagy margó Automatikusan elvágja a szalagot minden egyes kinyomtatott címke után. A címkéknek 24 mm-es margójuk lesz mind a jobb, mind a bal oldalon. Kis margó Amikor egyesével nyomtatja a szalagokat: Automatikusan levág egy darab üres szalagot a címke nyomtatása előtt, és a címke nyomtatása után pedig elvágja a szalagot. Amikor folyamatosan több címkét nyomtat: Automatikusan levág egy darab üres szalagot a címke nyomtatása előtt, majd minden egyes címke nyomtatása után elvágja a szalagot. A címkék mindkét oldalán 4 mm hosszú margó lesz. Lánc Amikor egyesével nyomtatja a szalagokat: Automatikusan levág egy darab üres szalagot a címke nyomtatása előtt, és a címke nyomtatása után pedig nem vágja el a szalagot. Amikor folyamatosan több címkét nyomtat: Automatikusan levág egy darab üres szalagot a címke nyomtatása előtt, majd minden egyes címke nyomtatása után elvágja a szalagot. A címkék mindkét oldalán 4 mm hosszú margó lesz. Az utolsó kinyomtatott címke után a szalag nem adagolódik, és nem is lesz elvágva. Nincs vágás Ezt a beállítást akkor használja, amikor egy hosszú darab címkesort (vágások nélkül) akar készíteni A SHIFT gomb lenyomva tartása mellett az előnézeti gomb megnyomásával a szalag továbbadagolódik, és levágódik. MEGJEGYZÉS: Amikor Ruhaanyag Szalagot, vagy Erős Ragasztós Szalagot használ, akkor lásd a Manuális Vágást a 64 oldalon, hogy alkalmazhassa a megfelelő beállításokat. A szalag, az utolsó címke kinyomtatása után nem vágódik el, ha a Lánc Nincs vágás opció van beállítva. A SHIFT gomb lenyomva tartása mellett az előnézeti gomb megnyomásával a szalag továbbadagolódik, és levágódik, vagy vágja el a szalagot manuálisan ha Ruhaanyag Szalagot vagy Erős Ragasztós Szalagot használ. 63

66 Kézi vágás Amikor Ruhaanyag Szalagot vagy Erős Ragasztós Szalagot használ, akkor állítsa a Kézi vágás opciót bekapcsoltra a nyomtatás előtt. A nyomtatás után vegye ki a szalagkazettát a készülékből, és használjon ollót a szalag elvágására. 1. Nyomja meg a Beállítás gombot a beállítás menü megjelenítéséhez, válassza ki a Speciális szalag típust a vagy gombbal, majd nyomja meg az OK z Enter gombot. 2. Válassza ki az értéket a vagy gombbal. 3. Nyomja meg az OK, z Enter gombot. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (space) gombot, hogy visszaállítsa a gyári értéket (KI) re. A címke hossz pontosság beszabályozása Beszabályozhatja a kinyomtatott címkehossz pontosságát +-5 -ös lépésközzel. 1. Nyomja meg a Címke gombot. Az aktuális beállítások kijelzésre kerülnek 2. Válassza ki a Hossz Beszabályozását a vagy gomb használatával, és aztán állítsa be az értéket a a vagy gomb használatával. 3. Nyomja meg az OK, z Enter gombot. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Nyomja meg a Köz (space) gombot, hogy visszaállítsa a gyári értéket (KI) re. Egy szint az körülbelül a címke 1%-át jelenti hosszra.. 64

67 Címkék felragasztása 1. Ha szükséges, akkor vágja a címkét a kívánt formára, és hosszra, olló és egyebek használatával. 2. Hámozza le a címke hátsó részét 3. Pozicionálja a címkét a megfelelő helyre, majd nyomja határozottan a tetejétől az aljáig az újaival, hogy így a címkét hozzáragaszthassa. MEGJEGYZÉS: Némely szalag hátsó része elő van vágva, hogy így a hátsó szalag lehámozása könnyebb legyen. A címkéket nehéz hozzáragasztani vizes, piszkos, illetve egyenetlen felületekhez. A címkék ilyen felületekről könnyen leeshetnek. Győződjön meg arról, hogy elolvasta az utasításokat a ruhaanyagra vasalható szalagokról, a rendkívül erős ragasztós szalagokról, vagy egyéb speciális szalagokról és betart minden előírást amelyeket feljegyeztek a használati útmutatókban. 65

68 A fájl memória használata Legfeljebb 99 legsűrűbben használt címkét tárolhat el a fájl memóriában. Minden egyes címke fájlként van tárolva, így lehetővé téve, hogy bármikor, amikor szüksége van rá könnyen és gyorsan visszatölthesse azokat. MEGJEGYZÉS: Amikor a fájl memória tele van, akkor minden esetben, amikor elment egy fájlt, akkor egy már elmentett fájlt kell felülírjon. Elveszti az eltárolt fájlokat akkor, ha az AC adapter le van csatlakoztatva és az elemek ki vannak véve több mint két percre. Címke eltárolása a memóriába 1. Miután bevitte a szöveget és megformázta a címkét nyomja meg a gombot a fájl képernyő megjelenítéséhez. 2. Válassza ki a Mentés -t (Save) a használatával. vagy gomb 3. Nyomja meg az OK, z Enter gombot. Egy fájl szám jelenik meg. Megjelenik egy figyelmeztető szöveg akkor, ha egy címke már el lett tárolva az adott fájl számon. 4. Válasszon ki egy fájl számot a vagy gomb használatával, majd nyomja meg az OK z Enter gombot, hogy elmentse a címkét a kiválasztott fájl számon. A fájl elmentődik, és a képernyő visszatér a szöveg beviteli képernyőre. MEGJEGYZÉS: Ha már létezik fájl ugyanazzal a fájl számmal, akkor az előző adatok felülíródnak azzal a fájlal, amit most próbál elmenteni. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. Legfeljebb 280 karakter menthető el egy fájlba, a sorok számától függően. Összesen 2800 karakter menthető el a 99 fájlban. A szöveg és az elrendezés adatok is elmentődnek a fájlba. Ha egy automatikus formatervezés funkcióval készült címkét akar elmenteni, akkor lásd az Az Automatikus formatervezés használata részt a 38. oldalon. 66

69 Egy eltárolt fájl megnyitása 1. Nyomja meg a gombot a fájl képernyő megjelenítéséhez. 2. Válassza ki a Megnyitás -t (Open) a használatával. vagy gomb 3. Nyomja meg az OK, z Enter gombot. Egy fájl szám jelenik meg. A címke szövegezése is megjelenik, hogy a címke beazonosítható legyen. 4. Válasszon ki egy fájl számot a vagy gomb használatával, majd nyomja meg az OK z Enter gombot, hogy megnyissa a címkét a kiválasztott fájl számon. A fájl megnyílik, és megjelenítődik a szöveg beviteli képernyőn. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. 67

70 Egy eltárolt fájl kinyomtatása 1. Nyomja meg a gombot a fájl képernyő megjelenítéséhez. 2. Válassza ki a Nyomtatás -t (Print) a használatával. vagy gomb 3. Nyomja meg az OK, z Enter gombot. Egy fájl szám jelenik meg. A címke szövegezése is megjelenik, hogy a címke beazonosítható legyen. 4. Válasszon ki egy fájl számot a vagy gomb használatával, majd nyomja meg a Print, majd az OK z Enter gombot, hogy kinyomtassa az adott fájl számú címkét. A címke kinyomtatódik a készülékből. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy visszatérjen az előző lépéshez. A Nincs szöveg (No Text) üzenet jelenik meg, amikor egy szöveget nem tartalmazó fájlt akar kinyomtatni. 68

71 Egy eltárolt fájl törlése 1. Nyomja meg a gombot a fájl képernyő megjelenítéséhez. 2. Válassza ki a Törlés -t (Delete) a használatával. vagy gomb 3. Nyomja meg az OK, z Enter gombot. Egy fájl szám jelenik meg. A címke szövegezése is megjelenik, hogy a címke beazonosítható legyen. 4. Válasszon ki egy fájl számot a vagy gomb használatával, majd nyomja meg az OK z Enter gombot. A Törlés? (Delete?) üzenet jelenik meg. 5. Nyomja meg az OK z Enter gombot a fájl törléséhez. A fájl törlődik, és a képernyő visszatér a szöveg beviteli képernyőre. MEGJEGYZÉS: Nyomja meg az Esc gombot, hogy kilépjen a fájl törléséből és visszatérjen az előző képernyőre. 69

72 A készülék karbantartása A készülék újraállítása (reset) Ha törölni szeretné az összes elmentett címke fájlt vagy ha készüléke nem működik megfelelően a belső memóriát újraállíthatja (reset). 1. Kapcsolja ki készülékét és amikor lenyomva tartja a SHIFT és az R billentyűket, nyomja le a Főkapcsoló gombot a készülék bekapcsolásához. Végül, engedje el a SHIFT és az R billentyűket. A készülék bekapcsolódik a belső memória újraállításával. Engedje el a Főkapcsoló gombot, mielőtt a többi gombot elengedi. Minden szöveg, formátum beállítás, opció beállítás és elmentett címke fájl törlődik, a készülék újra állításakor. A nyelv, egység, és óra beállítások szintén törlődnek. Karbantartás A készüléket rendszeresen tisztítani kell, hogy az élettartama és a teljesítménye ne csökkenjen. Mindig távolítsa el az elemeket és kapcsolja ki az AC adaptert, mielőtt a készüléket tisztítani kezdi. A Fő Egység tisztítása Töröljön le minden koszt és pecsétet a fő egységről egy finom száraz ruhával. Ne használjon hígítót, benzint, alkoholt vagy bármilyen más szerves vegyszert. Ezek deformálhatják a vázat, vagy károsíthatja a készülék kinézetét. A Nyomtatófej tisztítása Csíkok nyomtatás gyenge minősége a nyomtatott címkén általában azt jelzi, hogy a nyomtatófej koszos. Tisztítsa meg a nyomtató fejet egy pamut tamponnal vagy tetszőleges nyomtatófej tisztító kazettával.(tz-cl4) MEGJEGYZÉS: Ne érintse csupasz kézzel a nyomtató fejet. A tisztító kazetta használatához nézze meg a kazettához mellékelt használati utasítást. 70

73 A szalagvágó tisztítása A szalag ragasztó többszöri használat után a szalagvágó pengéi közé kerülhet, tompítva az élét a pengének és MEGJEGYZÉS: Körülbelül évente egyszer, törölje meg a szalagvágó pengét egy alkoholba mártott pamut anyaggal. Ne érintse közvetlenül kézzel a szalagvágó pengét. 71
