Geodézia terepgyakorlat

Átírás

1 Geodézia terepgyakorlat Sukoró Sukoró 1

2 Sukoró Velencei-tó északi partj{n (Székesfehérv{rtól kb. 15 km) Fejér megye egyik leggyorsabban fejlődő települése Üdülőtelepülés Természeti és kultur{lis örökség (ingókövek, reform{tus templom stb.) Sukoró

3 Sukoró - szállás Az NYME-GEO mérőházában férőhely 52 fő emeletes vaságyak ágynemű angol WC hideg-meleg vizes tusoló egyszerűen felszerelt konyha bográcsozási lehetőség önellátás: bolt kb. 200 m, étterem kb. 450 m, söröző m Indulás május órakor bérelt busszal a Gyümölcs utcából. Visszautazás egyénileg a feladat befejezés szerint. Feladatok beadása: június 14. de. 10 óra!!!!

4 Sukoró munkaterület áttekintése

5 Navigációs gyakorlat A feladat célja a sukorói munkaterület megismerése, a feladatok megoldásához használt alappontok felkeresése. Az évfolyam két részre bontása (1-2. csoport és 3-4. csoport): Összeadó állandó meghatározás a mérőháznál Navigációs gyakorlat Műszerek: Garmin etrex, Garmin GPSMAP 60C

6 Sukoró - pontkapcsolás összeadóállandó meghatározás 2 nap (3-3 álláspont) mérőpárok 1 forduló (két távcsőállás) vízszintes és magassági szögmérés manuális jegyzőkönyvvezetés pontleírások készítése Műszerek: Gyakorlatvezetők: Dr. Busics György okl. földmérő mérnök Topcon GPT 1004 Leica TC605 PowerSet 4000 Geodimeter 600 Dr. Tóth Zoltán okl. földmérő mérnök Trimble 5503 Sokkia 630 RK (2 db) Sokkia SET 230 Sokkia SET 310 Set3x Tartalékműszerek: Zeiss Theo 010A

7 Sukoró - pontkapcsolás

8 Sukoró - pontkapcsolás

9 Sukoró Derékszögű koordinátamérés szabatos iránymérés két fordulóban három alappont külpontján derékszögű kitűzési feladat Gyakorlatvezetők: Műszerek: Topcon GTS 302 DT02 Sokkia SET 2 Farkas Róbert okl. földmérő mérnök Tartalékműszerek: Zeiss Theo 010A Sokkia SET3 Bekk Tímea földmérő mérnök, építési geodéziai szakmérnök

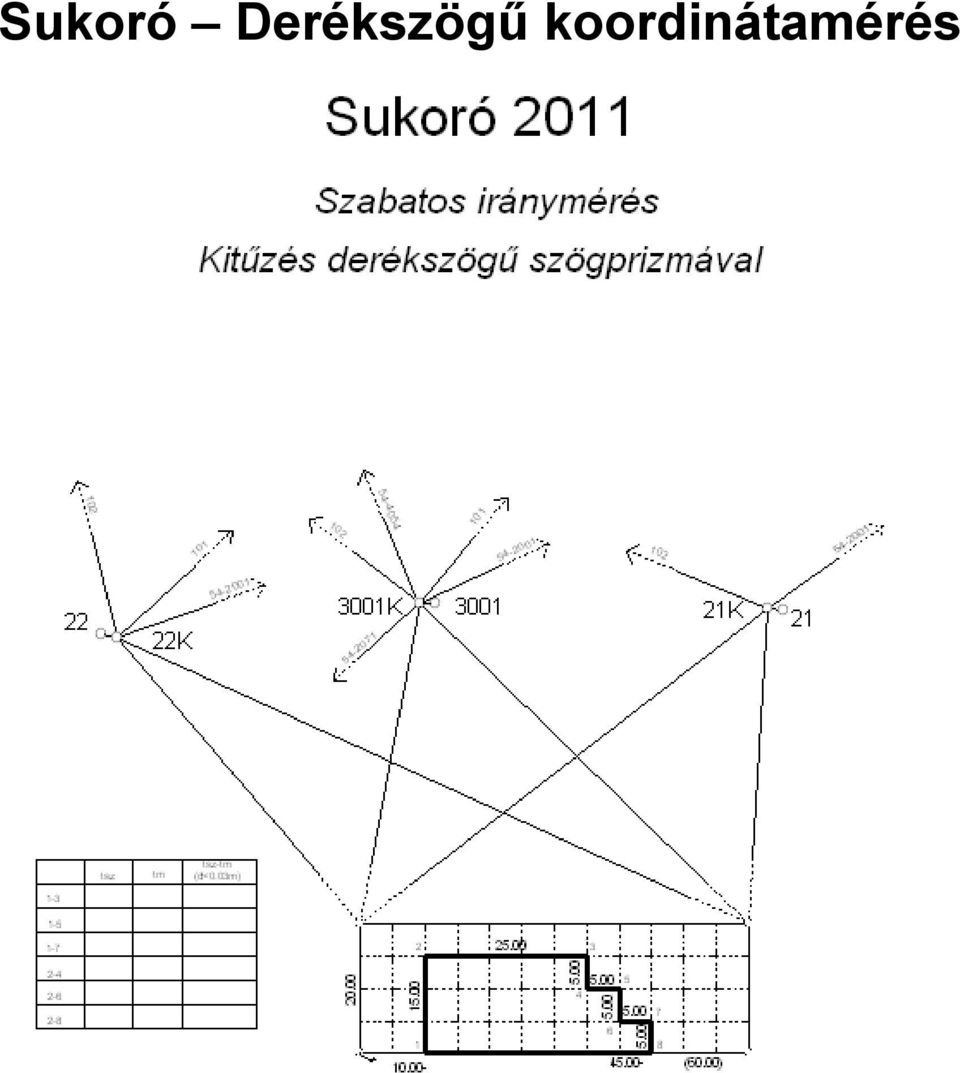

10 Sukoró Derékszögű koordinátamérés

11 Sukoró szabatos iránymérés szabatos iránymérés négy fordulóban hat állásponton, személyenként legalább négy állásponton, központosan háromszögek szögzáróhibájának meghatározása Gyakorlatvezetők: Műszerek: Dr. Ágfalvi Mihály okl. földmérő mérnök Tarsoly Péter okl. geoinformatikus Zeiss Theo 010B

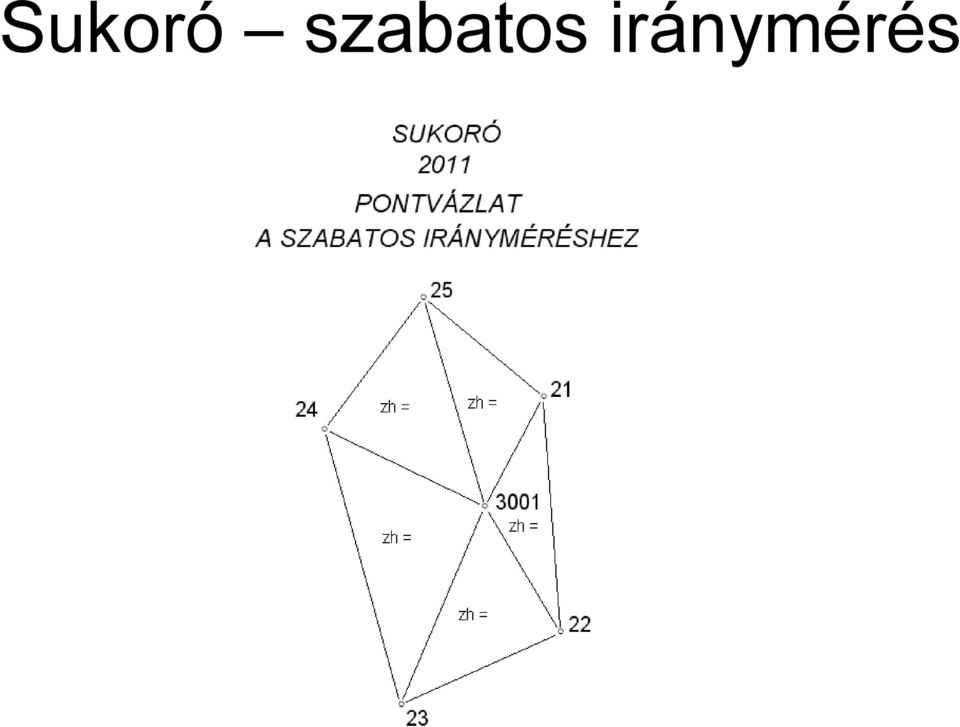

12 Sukoró szabatos iránymérés

13 Akkumulátorok A gyakorlatok sikeres végrehajtásának előfeltétele, hogy minden napra feltöltött akkumulátorok álljanak rendelkezésre. Éppen ezért az akkumulátor-felelősségi tisztséget minden nap más és más csoport fogja ellátni. Az ő feladatuk lesz valamennyi műszer akkumulátorának kezelése, az alábbiak szerint: -május csoport -június 1 2. csoport -június csoport

14 Feldolgozás június Nagy előadó június 6., reggel 8 óra: eligazítás a pontkapcsolás mérések feldolgozásáról, tartja Dr. Busics György eligazítás a szabatos iránymérés-derékszögű koordináta-mérés feldolgozásáról, tartja Farkas Róbert eligazítás a szabatos iránymérés feldolgozásáról, tartja Tarsoly Péter Feladat beadása: június 14. délelőtt 10 óra!!!

15 A balesetvédelemről

16 Balesetvédelem Terepen olyan módon közlekedjünk és viselkedjünk, hogy sem magunk, sem pedig mások testi épségét ne veszélyeztessük! -közúton való közlekedésnél, közúton való átkelésnél a mindenkori KRESZ szabályok érvényesek -padkán, útszélén való mérésnél gondosan ügyeljünk a forgalomra -kalapács és balta használatánál ne tartózkodjunk az eszköz veszélyes hatósugarában -elektromos eszközök töltésekor gondosan ügyeljünk az általános elektromos eszköz-használatra vonatkozó szabályok betartására -az eszközöket csak a rendeltetésüknek megfelelően szabad használni, ügyeljünk arra, hogy az eszközökkel ne okozzunk sérülést magunknak és másoknak (pl. kitűzőrúd, műszerállvány stb. ) - sérülés esetén a sérült környezetében tartózkodók KÖTELEZŐ feladata a sérült ellátása a mérőházban található mentődoboz felhasználásával, vagy a mentők értesítése, és a gyakorlatvezető tájékoztatása az eseményről
