Mély és magasépítési feladatok geodéziai munkái

Átírás

1 Mély és magasépítési feladatok geodéziai munkái Alapozások kitűzése Pillérek kitűzése és beállítása Kis alapterületű, magas építmények kitűzése és építés közbeni ellenőrző mérése Földön szerelt Végleges helyen szerelt(épített)

2 Karcsú, magas építmények kitűzése és építés közbeni ellenőrző mérése Gyárkémény, víztorony, rádió-, tv-, mobil- torony Hossztengely függőleges stabilitási, funkcionális, esztétikai problémák Építési módok: Földön szerelt Végleges helyén szerelt(épített)

3 Építést irányító és ellenőrző mérése Építést irányító mérések építési folyamat része építés közben a tényleges és a terv szerinti helyzet összevetése a szerelési (építési) eltérés kimutatása, a szerelési korrekciók kitűzése Ellenőrző mérés építés befejezése után építés után a tényleges és a terv szerinti helyzet összevetése (nem változatnak a szerkezeten)

4 Földön szerelt építmények építés közbeni Ellenőrizni kell a szerkezet beemelés előtti méreteit, tengelyének kígyózását Ki kell tűzni a torony és a kihorgonyzási pontok helyét

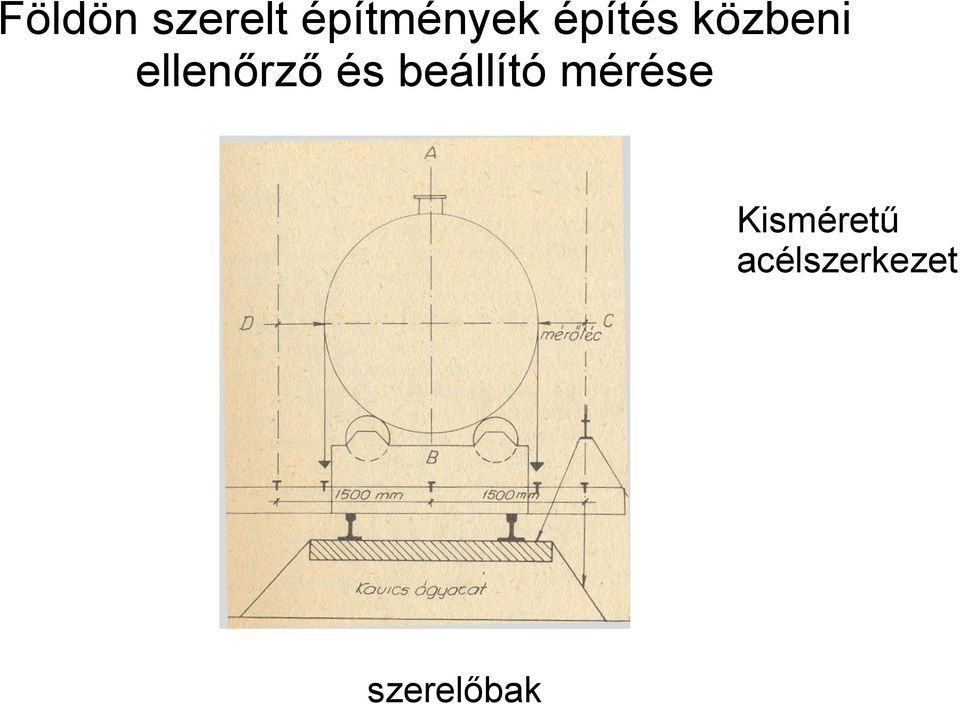

5 Földön szerelt építmények építés közbeni Kisméretű acélszerkezet szerelőbak

6 Földön szerelt építmények építés közbeni Derékszögű négyszögháló (Karsai 1984)

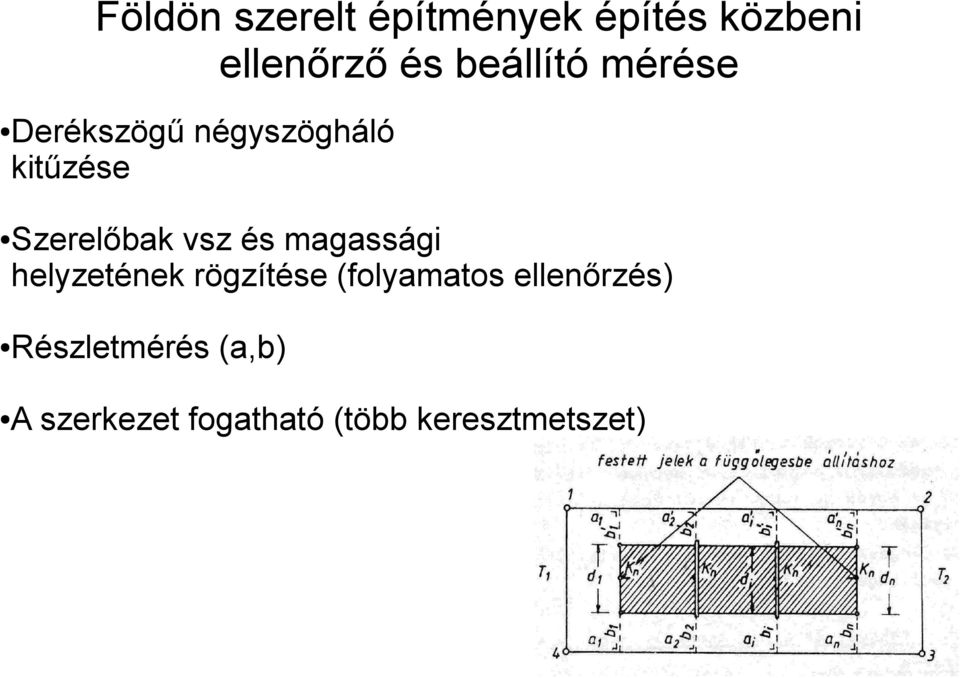

7 Földön szerelt építmények építés közbeni Derékszögű négyszögháló kitűzése Szerelőbak vsz és magassági helyzetének rögzítése (folyamatos ellenőrzés) Részletmérés (a,b) A szerkezet fogatható (több keresztmetszet)

8 Földön szerelt építmények építés közbeni Felállítás: előre jelölt tengely-jelek segítségével teodolittal több irányból Induló,záró keresztmetszetnél az álló irányszálra illeszkedik a tengely-jel Deformálódó szerkezetnél Két szélső alkotó irányzása - közepelt irányérték számítása Korrekció az irányeltérés és a szerkezeti magasság függvényében Korrekciók a kihorgonyzó kötelek feszítésével

9 Végleges helyén szerelt építmények építés közbeni Építés irányító mérések adott időközönként (adott szerkezeti magasságok elérésekor) Egyszerű hálózat létesítése az építmény körül +X +Y

10 Végleges helyén szerelt építmények építés közbeni Építési eltérések számítása Mért: φa, φb (építmény kontúrjaira irányzással) Számítható: y t tgϕ A x = A = t B tgϕ B 2 d = x + y 2 δ = x tg y

11 Végleges helyén szerelt építmények építés közbeni Az alaki középpontok kitérése a függőlegestől (d) több okra vezethető vissza: mérési hibák terhelik a mérést, az építmény alapja egyenlőtlenül süllyed külső hatásokra (elsősorban a Nap egyoldalú melegítő hatására, és a szél oldalirányú nyomóhatására) az építmény tengelye alakváltozást szenved, hibás az építés.

12 Végleges helyén szerelt építmények építés közbeni A mérési hibák hatása gondos mérésekkel, megfelelő geometriai alakzattal csökkenthető. Az egyenlőtlen süllyedés hatása az alaptestben elhelyezett mozgásvizsgálati pontokra történő magasságméréssel leválasztható a mérési eredményekről, mert nagysága és iránya a süllyedésmérésekből meghatározható. A külső hatások meghatározására két alapvető módszer kínálkozik: fizikai és meteorológiai adatok alapján számítjuk a külső hatásokból származó tengelyferdeséget, geodéziai mérési módszerrel különítjük el a külső hatásokból származó részt.

13 Végleges helyén szerelt építmények építés közbeni A külső hatások meghatározására tisztán geodéziai alapokon (Holéczy-féle eljárás) Az ellenőrző mérések kiterjesztése olyan időpontokra amikor az ellenőrzés szempontjából erre nem lenne szükség. Ezek az előkészítő mérések. Az előkészítő mérések külső hatásoktól mentes időpontban végezzük: Már megépült, jelölt, adott magasságban levő vizsgálati pontokra Számítható a külső hatásoktól mentes d lineáris eltérés adott (elkészült) szerkezeti magasságokban

14 Végleges helyén szerelt építmények építés közbeni A külső hatások meghatározására tisztán geodéziai alapokon (Holéczy-féle eljárás) Az irányító mérések elvégzése adott szerkezeti magasság elérésekor Külső hatások redukciójának számítása: Irányító mérések során ismételten méréseket végzünk a előkészítő mérésekkor kiválasztott, legalább három vizsgálati pontra Ezeken a külső hatásból származó lineáris eltérés számítható Az irányítandó szerkezeti magasságban számítható a külső hatás (redukció) értéke extrapolációval Majd a külső hatástól mentes építési eltérés. d 2 építés = ( dx dx ) 2 + ( dy dy ) 2 teljes külső teljes külső δ = dy arctg dx teljes teljes dy dx külső külső

15 Végleges helyén szerelt építmények építés közbeni Grafikus megoldás (Holéczy 1966.) Szögeltérések (észlelési irányonként)
