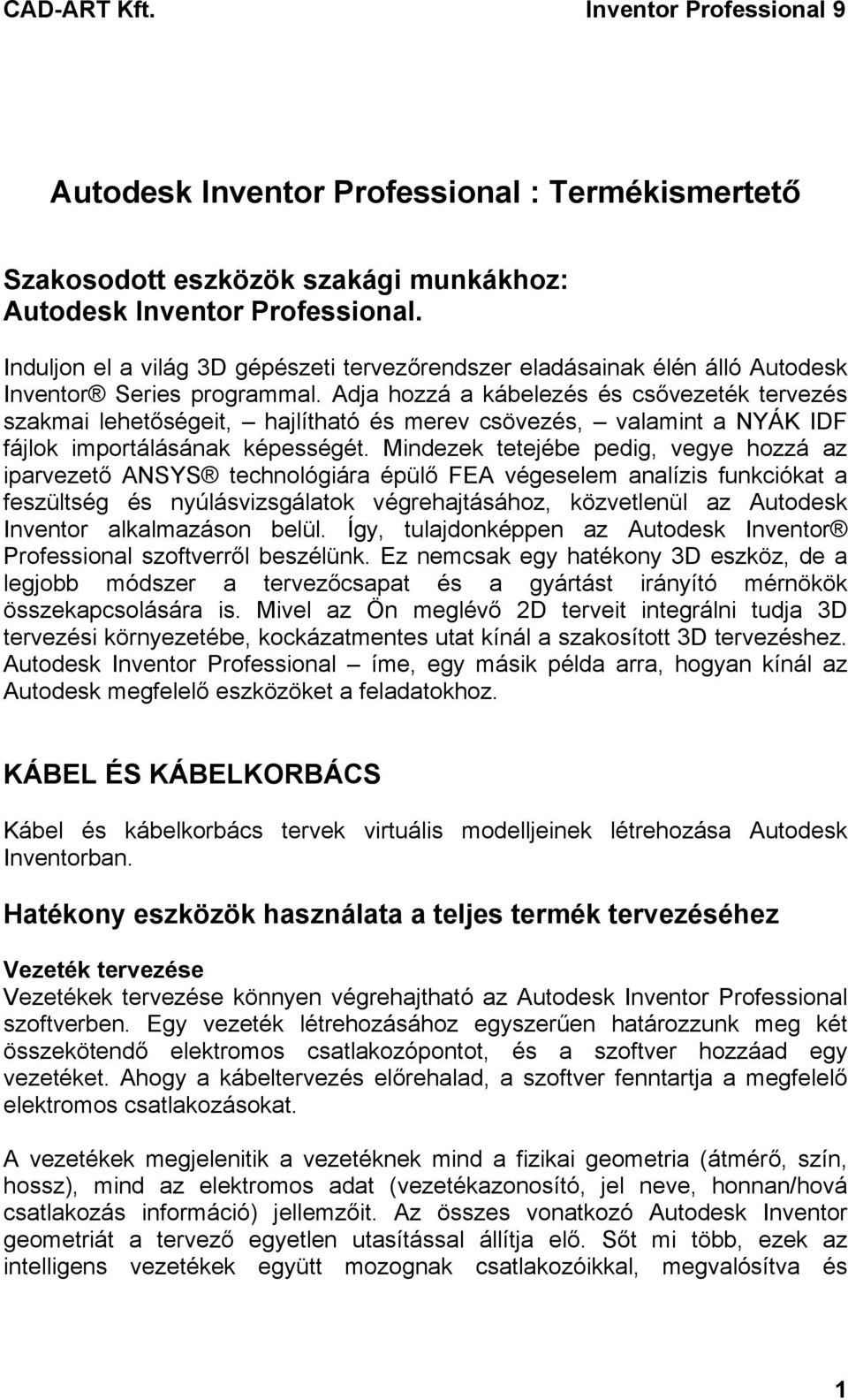

1 Autodesk Inventor Professional : Termékismertető Szakosodott eszközök szakági munkákhoz: Autodesk Inventor Professional. Induljon el a világ 3D gépészeti tervezőrendszer eladásainak élén álló Autodesk Inventor Series programmal. Adja hozzá a kábelezés és csővezeték tervezés szakmai lehetőségeit, hajlítható és merev csövezés, valamint a NYÁK IDF fájlok importálásának képességét. Mindezek tetejébe pedig, vegye hozzá az iparvezető ANSYS technológiára épülő FEA végeselem analízis funkciókat a feszültség és nyúlásvizsgálatok végrehajtásához, közvetlenül az Autodesk Inventor alkalmazáson belül. Így, tulajdonképpen az Autodesk Inventor Professional szoftverről beszélünk. Ez nemcsak egy hatékony 3D eszköz, de a legjobb módszer a tervezőcsapat és a gyártást irányító mérnökök összekapcsolására is. Mivel az Ön meglévő 2D terveit integrálni tudja 3D tervezési környezetébe, kockázatmentes utat kínál a szakosított 3D tervezéshez. Autodesk Inventor Professional íme, egy másik példa arra, hogyan kínál az Autodesk megfelelő eszközöket a feladatokhoz. KÁBEL ÉS KÁBELKORBÁCS Kábel és kábelkorbács tervek virtuális modelljeinek létrehozása Autodesk Inventorban. Hatékony eszközök használata a teljes termék tervezéséhez Vezeték tervezése Vezetékek tervezése könnyen végrehajtható az Autodesk Inventor Professional szoftverben. Egy vezeték létrehozásához egyszerűen határozzunk meg két összekötendő elektromos csatlakozópontot, és a szoftver hozzáad egy vezetéket. Ahogy a kábeltervezés előrehalad, a szoftver fenntartja a megfelelő elektromos csatlakozásokat. A vezetékek megjelenitik a vezetéknek mind a fizikai geometria (átmérő, szín, hossz), mind az elektromos adat (vezetékazonosító, jel neve, honnan/hová csatlakozás információ) jellemzőit. Az összes vonatkozó Autodesk Inventor geometriát a tervező egyetlen utasítással állítja elő. Sőt mi több, ezek az intelligens vezetékek együtt mozognak csatlakozóikkal, megvalósítva és 1

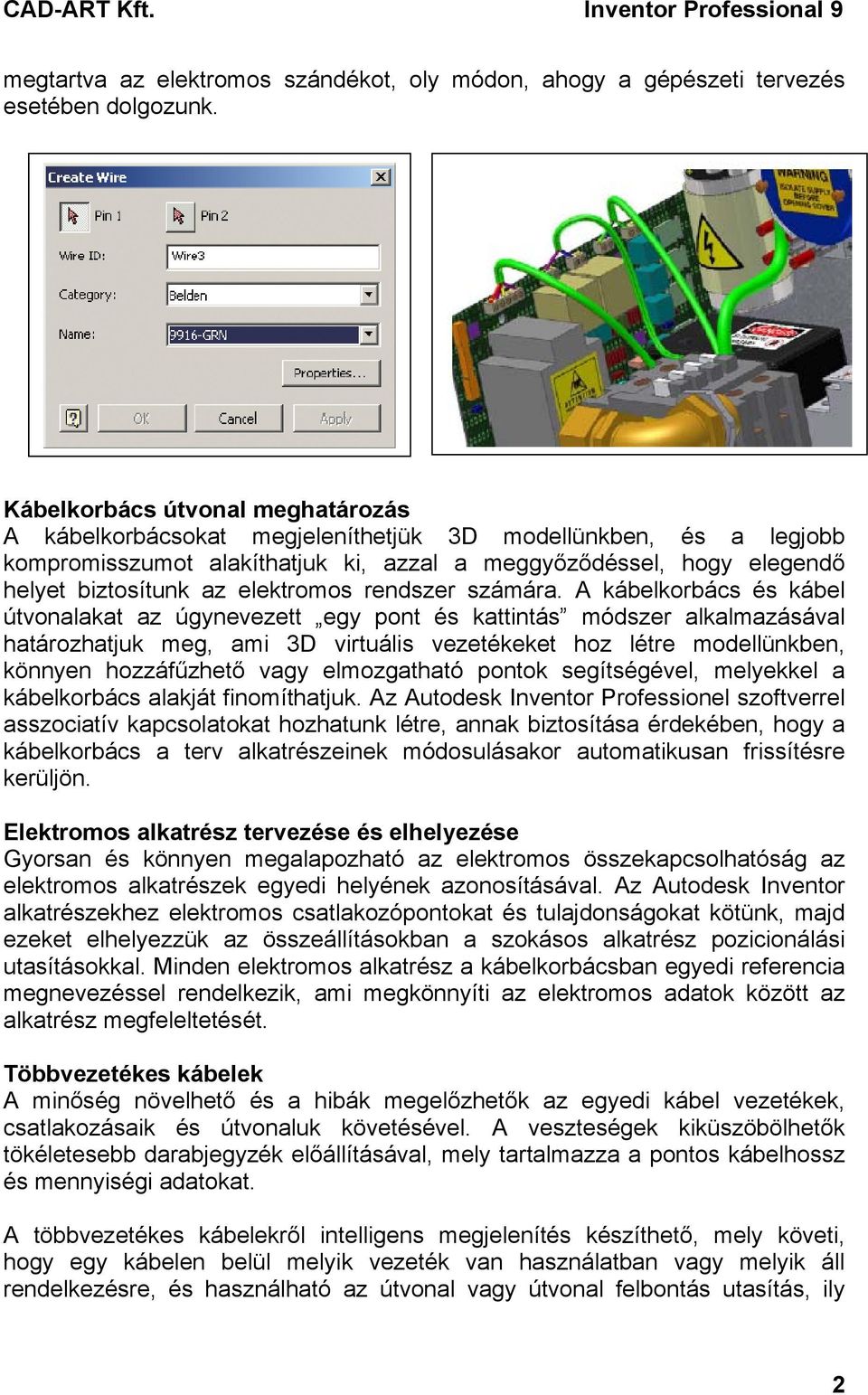

2 megtartva az elektromos szándékot, oly módon, ahogy a gépészeti tervezés esetében dolgozunk. Kábelkorbács útvonal meghatározás A kábelkorbácsokat megjeleníthetjük 3D modellünkben, és a legjobb kompromisszumot alakíthatjuk ki, azzal a meggyőződéssel, hogy elegendő helyet biztosítunk az elektromos rendszer számára. A kábelkorbács és kábel útvonalakat az úgynevezett egy pont és kattintás módszer alkalmazásával határozhatjuk meg, ami 3D virtuális vezetékeket hoz létre modellünkben, könnyen hozzáfűzhető vagy elmozgatható pontok segítségével, melyekkel a kábelkorbács alakját finomíthatjuk. Az Autodesk Inventor Professionel szoftverrel asszociatív kapcsolatokat hozhatunk létre, annak biztosítása érdekében, hogy a kábelkorbács a terv alkatrészeinek módosulásakor automatikusan frissítésre kerüljön. Elektromos alkatrész tervezése és elhelyezése Gyorsan és könnyen megalapozható az elektromos összekapcsolhatóság az elektromos alkatrészek egyedi helyének azonosításával. Az Autodesk Inventor alkatrészekhez elektromos csatlakozópontokat és tulajdonságokat kötünk, majd ezeket elhelyezzük az összeállításokban a szokásos alkatrész pozicionálási utasításokkal. Minden elektromos alkatrész a kábelkorbácsban egyedi referencia megnevezéssel rendelkezik, ami megkönnyíti az elektromos adatok között az alkatrész megfeleltetését. Többvezetékes kábelek A minőség növelhető és a hibák megelőzhetők az egyedi kábel vezetékek, csatlakozásaik és útvonaluk követésével. A veszteségek kiküszöbölhetők tökéletesebb darabjegyzék előállításával, mely tartalmazza a pontos kábelhossz és mennyiségi adatokat. A többvezetékes kábelekről intelligens megjelenítés készíthető, mely követi, hogy egy kábelen belül melyik vezeték van használatban vagy melyik áll rendelkezésre, és használható az útvonal vagy útvonal felbontás utasítás, ily 2

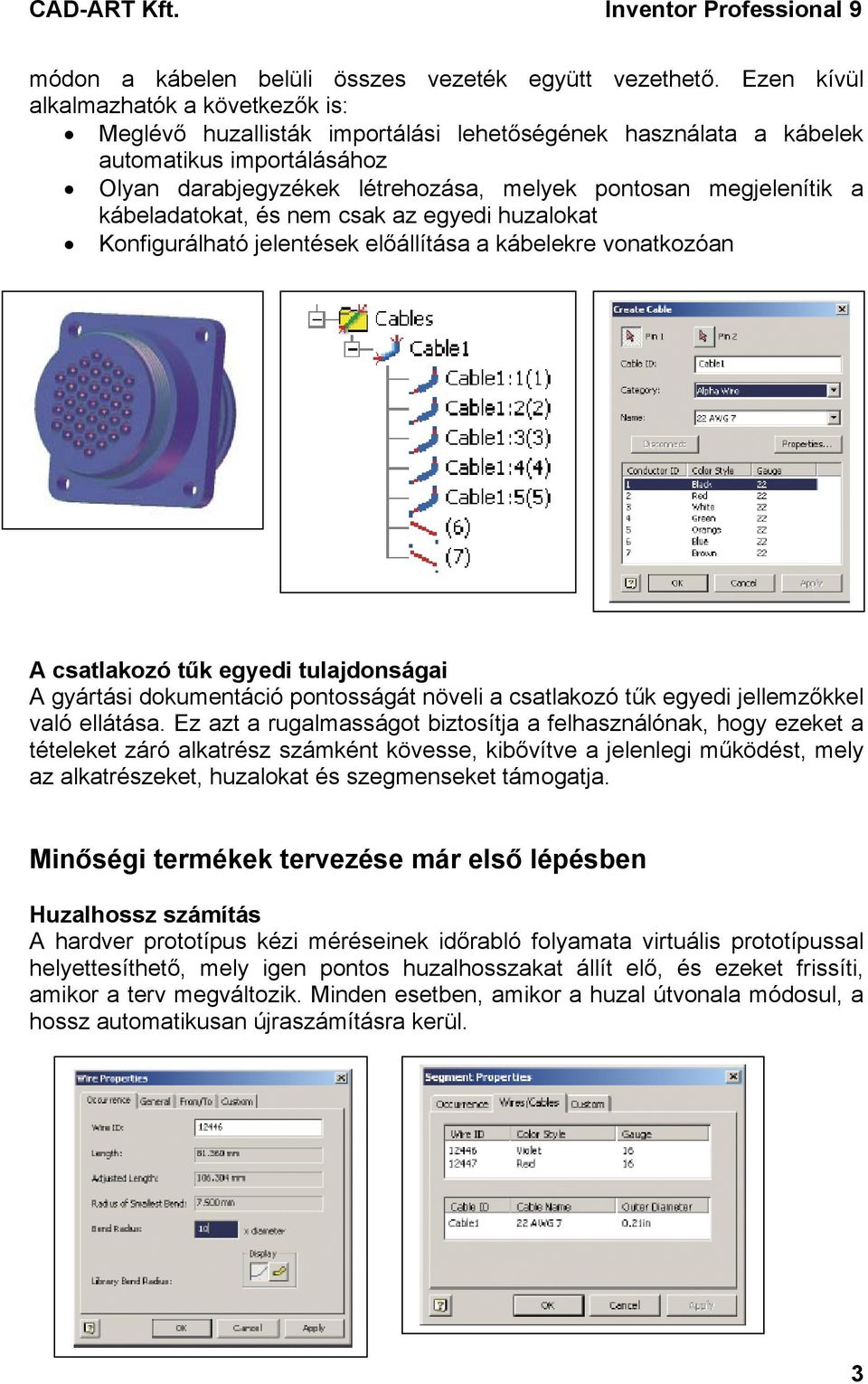

3 módon a kábelen belüli összes vezeték együtt vezethető. Ezen kívül alkalmazhatók a következők is: Meglévő huzallisták importálási lehetőségének használata a kábelek automatikus importálásához Olyan darabjegyzékek létrehozása, melyek pontosan megjelenítik a kábeladatokat, és nem csak az egyedi huzalokat Konfigurálható jelentések előállítása a kábelekre vonatkozóan A csatlakozó tűk egyedi tulajdonságai A gyártási dokumentáció pontosságát növeli a csatlakozó tűk egyedi jellemzőkkel való ellátása. Ez azt a rugalmasságot biztosítja a felhasználónak, hogy ezeket a tételeket záró alkatrész számként kövesse, kibővítve a jelenlegi működést, mely az alkatrészeket, huzalokat és szegmenseket támogatja. Minőségi termékek tervezése már első lépésben Huzalhossz számítás A hardver prototípus kézi méréseinek időrabló folyamata virtuális prototípussal helyettesíthető, mely igen pontos huzalhosszakat állít elő, és ezeket frissíti, amikor a terv megváltozik. Minden esetben, amikor a huzal útvonala módosul, a hossz automatikusan újraszámításra kerül. 3

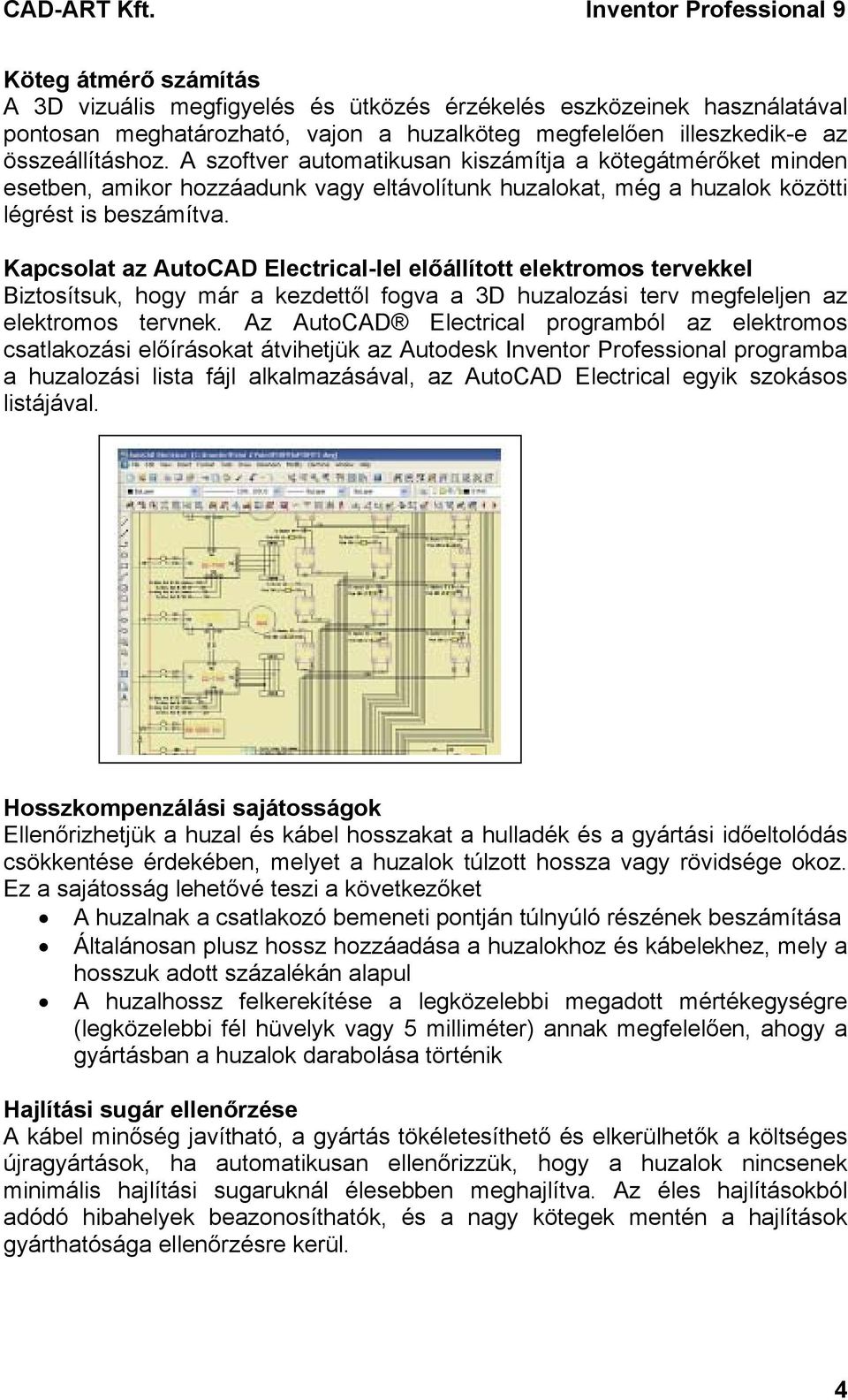

4 Köteg átmérő számítás A 3D vizuális megfigyelés és ütközés érzékelés eszközeinek használatával pontosan meghatározható, vajon a huzalköteg megfelelően illeszkedik-e az összeállításhoz. A szoftver automatikusan kiszámítja a kötegátmérőket minden esetben, amikor hozzáadunk vagy eltávolítunk huzalokat, még a huzalok közötti légrést is beszámítva. Kapcsolat az AutoCAD Electrical-lel előállított elektromos tervekkel Biztosítsuk, hogy már a kezdettől fogva a 3D huzalozási terv megfeleljen az elektromos tervnek. Az AutoCAD Electrical programból az elektromos csatlakozási előírásokat átvihetjük az Autodesk Inventor Professional programba a huzalozási lista fájl alkalmazásával, az AutoCAD Electrical egyik szokásos listájával. Hosszkompenzálási sajátosságok Ellenőrizhetjük a huzal és kábel hosszakat a hulladék és a gyártási időeltolódás csökkentése érdekében, melyet a huzalok túlzott hossza vagy rövidsége okoz. Ez a sajátosság lehetővé teszi a következőket A huzalnak a csatlakozó bemeneti pontján túlnyúló részének beszámítása Általánosan plusz hossz hozzáadása a huzalokhoz és kábelekhez, mely a hosszuk adott százalékán alapul A huzalhossz felkerekítése a legközelebbi megadott mértékegységre (legközelebbi fél hüvelyk vagy 5 milliméter) annak megfelelően, ahogy a gyártásban a huzalok darabolása történik Hajlítási sugár ellenőrzése A kábel minőség javítható, a gyártás tökéletesíthető és elkerülhetők a költséges újragyártások, ha automatikusan ellenőrizzük, hogy a huzalok nincsenek minimális hajlítási sugaruknál élesebben meghajlítva. Az éles hajlításokból adódó hibahelyek beazonosíthatók, és a nagy kötegek mentén a hajlítások gyárthatósága ellenőrzésre kerül. 4

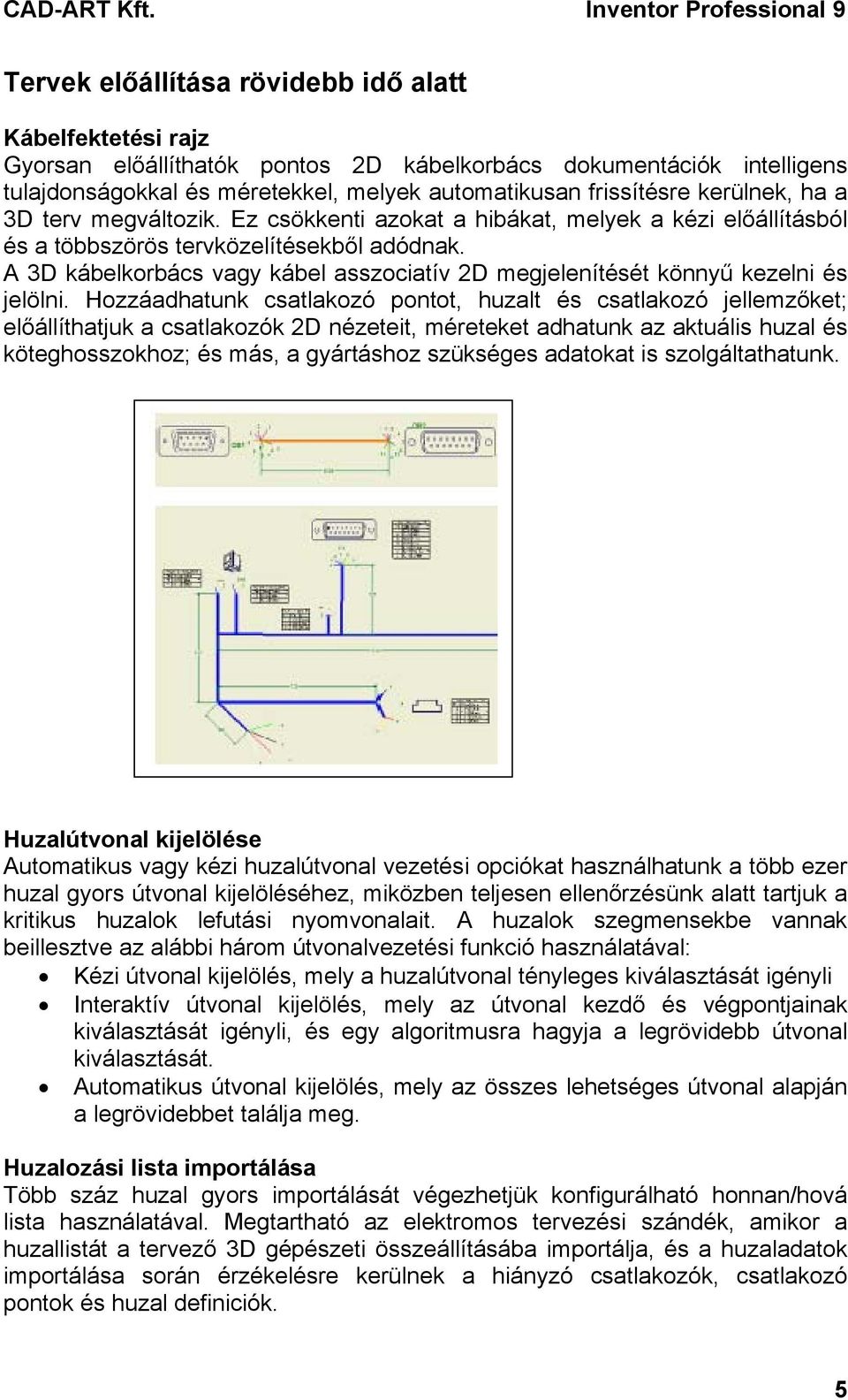

5 Tervek előállítása rövidebb idő alatt Kábelfektetési rajz Gyorsan előállíthatók pontos 2D kábelkorbács dokumentációk intelligens tulajdonságokkal és méretekkel, melyek automatikusan frissítésre kerülnek, ha a 3D terv megváltozik. Ez csökkenti azokat a hibákat, melyek a kézi előállításból és a többszörös tervközelítésekből adódnak. A 3D kábelkorbács vagy kábel asszociatív 2D megjelenítését könnyű kezelni és jelölni. Hozzáadhatunk csatlakozó pontot, huzalt és csatlakozó jellemzőket; előállíthatjuk a csatlakozók 2D nézeteit, méreteket adhatunk az aktuális huzal és köteghosszokhoz; és más, a gyártáshoz szükséges adatokat is szolgáltathatunk. Huzalútvonal kijelölése Automatikus vagy kézi huzalútvonal vezetési opciókat használhatunk a több ezer huzal gyors útvonal kijelöléséhez, miközben teljesen ellenőrzésünk alatt tartjuk a kritikus huzalok lefutási nyomvonalait. A huzalok szegmensekbe vannak beillesztve az alábbi három útvonalvezetési funkció használatával: Kézi útvonal kijelölés, mely a huzalútvonal tényleges kiválasztását igényli Interaktív útvonal kijelölés, mely az útvonal kezdő és végpontjainak kiválasztását igényli, és egy algoritmusra hagyja a legrövidebb útvonal kiválasztását. Automatikus útvonal kijelölés, mely az összes lehetséges útvonal alapján a legrövidebbet találja meg. Huzalozási lista importálása Több száz huzal gyors importálását végezhetjük konfigurálható honnan/hová lista használatával. Megtartható az elektromos tervezési szándék, amikor a huzallistát a tervező 3D gépészeti összeállításába importálja, és a huzaladatok importálása során érzékelésre kerülnek a hiányzó csatlakozók, csatlakozó pontok és huzal definiciók. 5

6 A leggyorsabb út gyártáskész rajzok készítésére Összeállítási dokumentáció Ahelyett, hogy digitális fotókra vagy nyers vázlatokra építenénk, az Autodesk Inventor használatával gyorsan és pontosan megadhatjuk az összeállításokon belül a kábelkorbácsok elhelyezkedésének részleteit. Mivel a kábel és kábelkorbács geometriája az Autodesk Inventorban jött létre, a felhasználó könnyen készíthet róluk összeállítási dokumentációt a rajzmenedzser funkciókkal. Jelentés készítése A központosított adattárolásnak köszönhetően a kimutatások készítése továbbfejleszthető és automatizálható. Használjuk a kimutatást készítő segédprogramot a jelentés sablonok meghatározására, és futtassuk le a különböző kimutatásokat, mint pl. huzallisták, lezáró diagramok, leszabási táblázatok és más, a kábelezés tervezéséhez és gyártásához szükséges adatok. 6

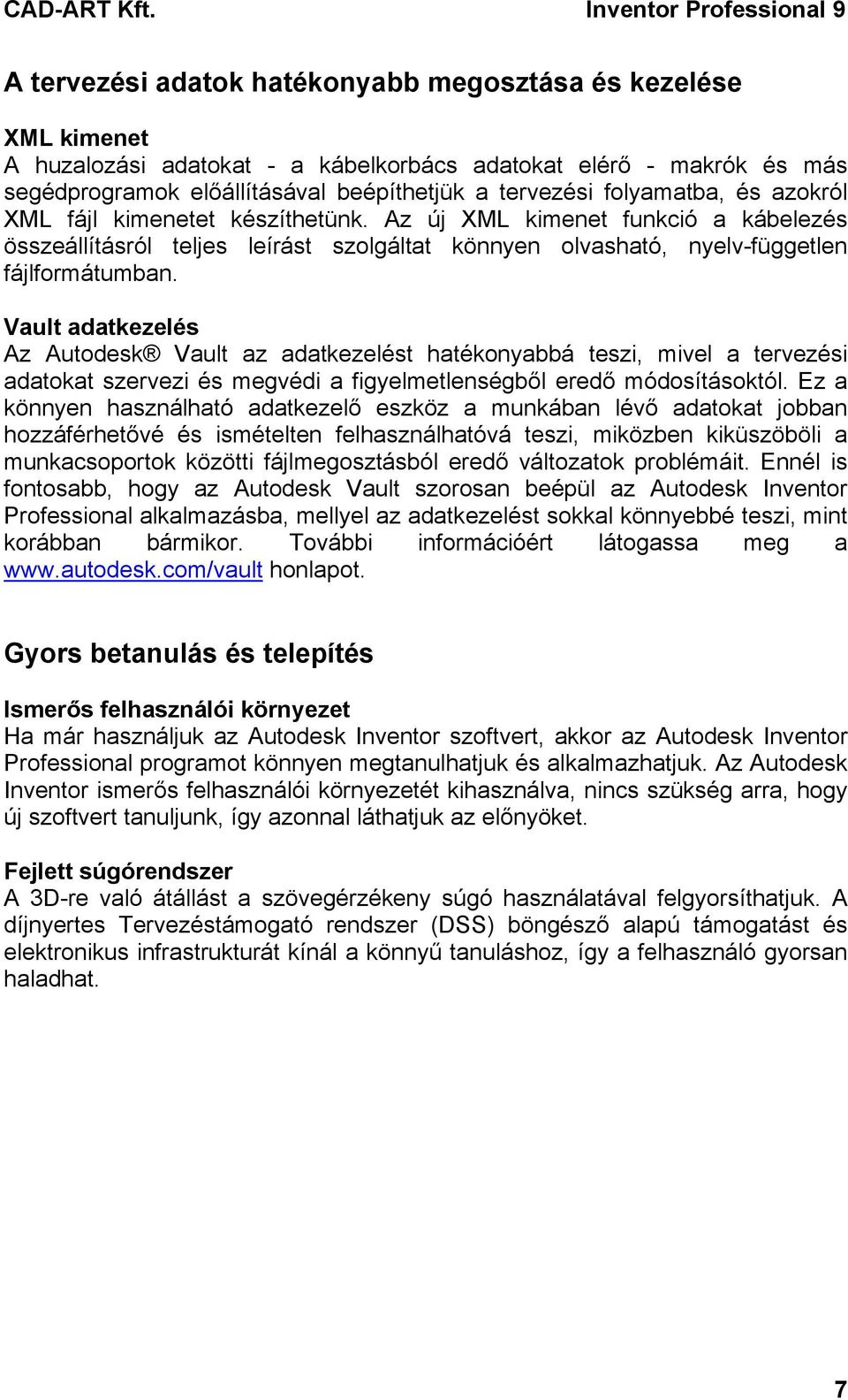

7 A tervezési adatok hatékonyabb megosztása és kezelése XML kimenet A huzalozási adatokat - a kábelkorbács adatokat elérő - makrók és más segédprogramok előállításával beépíthetjük a tervezési folyamatba, és azokról XML fájl kimenetet készíthetünk. Az új XML kimenet funkció a kábelezés összeállításról teljes leírást szolgáltat könnyen olvasható, nyelv-független fájlformátumban. Vault adatkezelés Az Autodesk Vault az adatkezelést hatékonyabbá teszi, mivel a tervezési adatokat szervezi és megvédi a figyelmetlenségből eredő módosításoktól. Ez a könnyen használható adatkezelő eszköz a munkában lévő adatokat jobban hozzáférhetővé és ismételten felhasználhatóvá teszi, miközben kiküszöböli a munkacsoportok közötti fájlmegosztásból eredő változatok problémáit. Ennél is fontosabb, hogy az Autodesk Vault szorosan beépül az Autodesk Inventor Professional alkalmazásba, mellyel az adatkezelést sokkal könnyebbé teszi, mint korábban bármikor. További információért látogassa meg a honlapot. Gyors betanulás és telepítés Ismerős felhasználói környezet Ha már használjuk az Autodesk Inventor szoftvert, akkor az Autodesk Inventor Professional programot könnyen megtanulhatjuk és alkalmazhatjuk. Az Autodesk Inventor ismerős felhasználói környezetét kihasználva, nincs szükség arra, hogy új szoftvert tanuljunk, így azonnal láthatjuk az előnyöket. Fejlett súgórendszer A 3D-re való átállást a szövegérzékeny súgó használatával felgyorsíthatjuk. A díjnyertes Tervezéstámogató rendszer (DSS) böngésző alapú támogatást és elektronikus infrastrukturát kínál a könnyű tanuláshoz, így a felhasználó gyorsan haladhat. 7

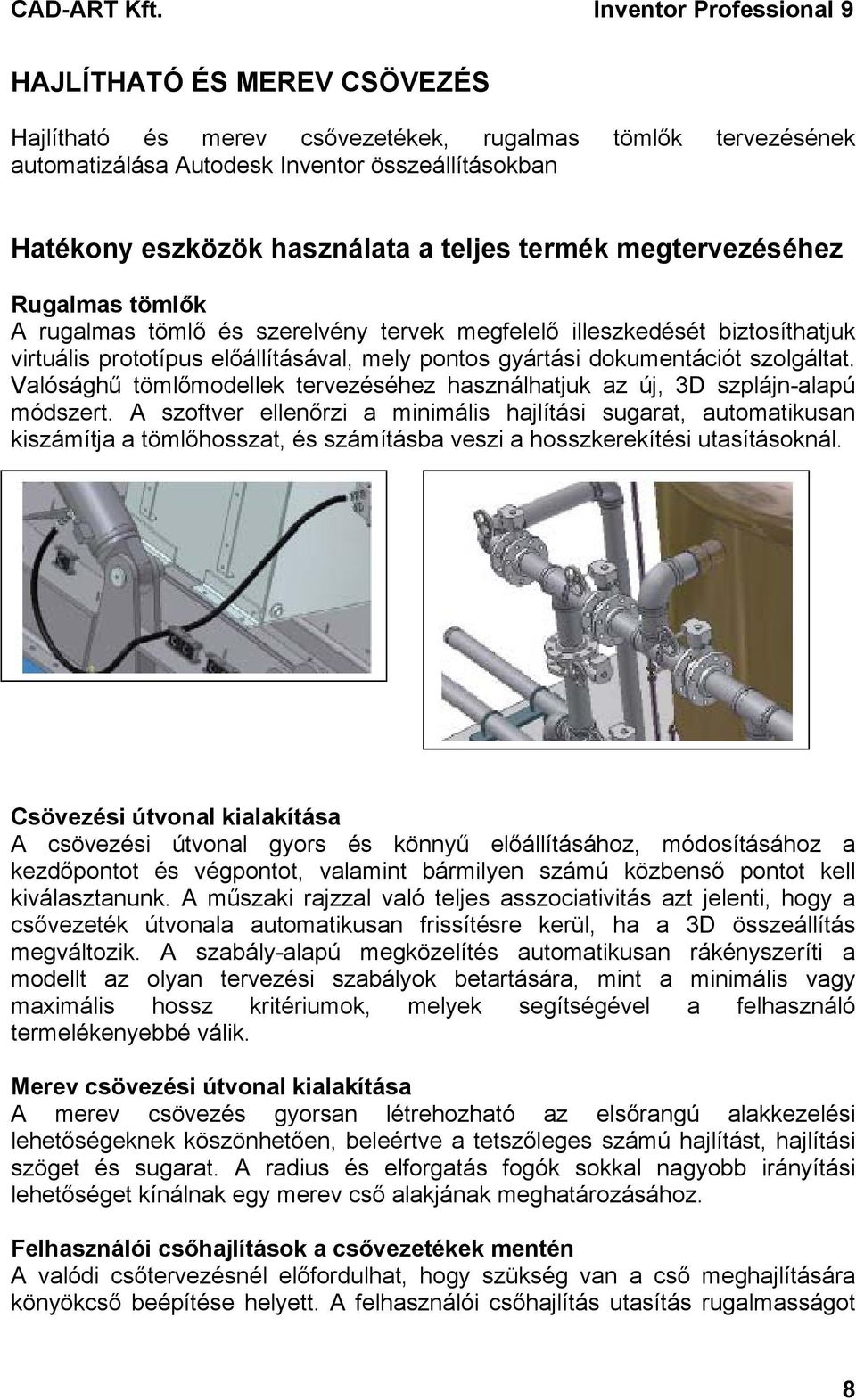

8 HAJLÍTHATÓ ÉS MEREV CSÖVEZÉS Hajlítható és merev csővezetékek, rugalmas tömlők tervezésének automatizálása Autodesk Inventor összeállításokban Hatékony eszközök használata a teljes termék megtervezéséhez Rugalmas tömlők A rugalmas tömlő és szerelvény tervek megfelelő illeszkedését biztosíthatjuk virtuális prototípus előállításával, mely pontos gyártási dokumentációt szolgáltat. Valósághű tömlőmodellek tervezéséhez használhatjuk az új, 3D szplájn-alapú módszert. A szoftver ellenőrzi a minimális hajlítási sugarat, automatikusan kiszámítja a tömlőhosszat, és számításba veszi a hosszkerekítési utasításoknál. Csövezési útvonal kialakítása A csövezési útvonal gyors és könnyű előállításához, módosításához a kezdőpontot és végpontot, valamint bármilyen számú közbenső pontot kell kiválasztanunk. A műszaki rajzzal való teljes asszociativitás azt jelenti, hogy a csővezeték útvonala automatikusan frissítésre kerül, ha a 3D összeállítás megváltozik. A szabály-alapú megközelítés automatikusan rákényszeríti a modellt az olyan tervezési szabályok betartására, mint a minimális vagy maximális hossz kritériumok, melyek segítségével a felhasználó termelékenyebbé válik. Merev csövezési útvonal kialakítása A merev csövezés gyorsan létrehozható az elsőrangú alakkezelési lehetőségeknek köszönhetően, beleértve a tetszőleges számú hajlítást, hajlítási szöget és sugarat. A radius és elforgatás fogók sokkal nagyobb irányítási lehetőséget kínálnak egy merev cső alakjának meghatározásához. Felhasználói csőhajlítások a csővezetékek mentén A valódi csőtervezésnél előfordulhat, hogy szükség van a cső meghajlítására könyökcső beépítése helyett. A felhasználói csőhajlítás utasítás rugalmasságot 8

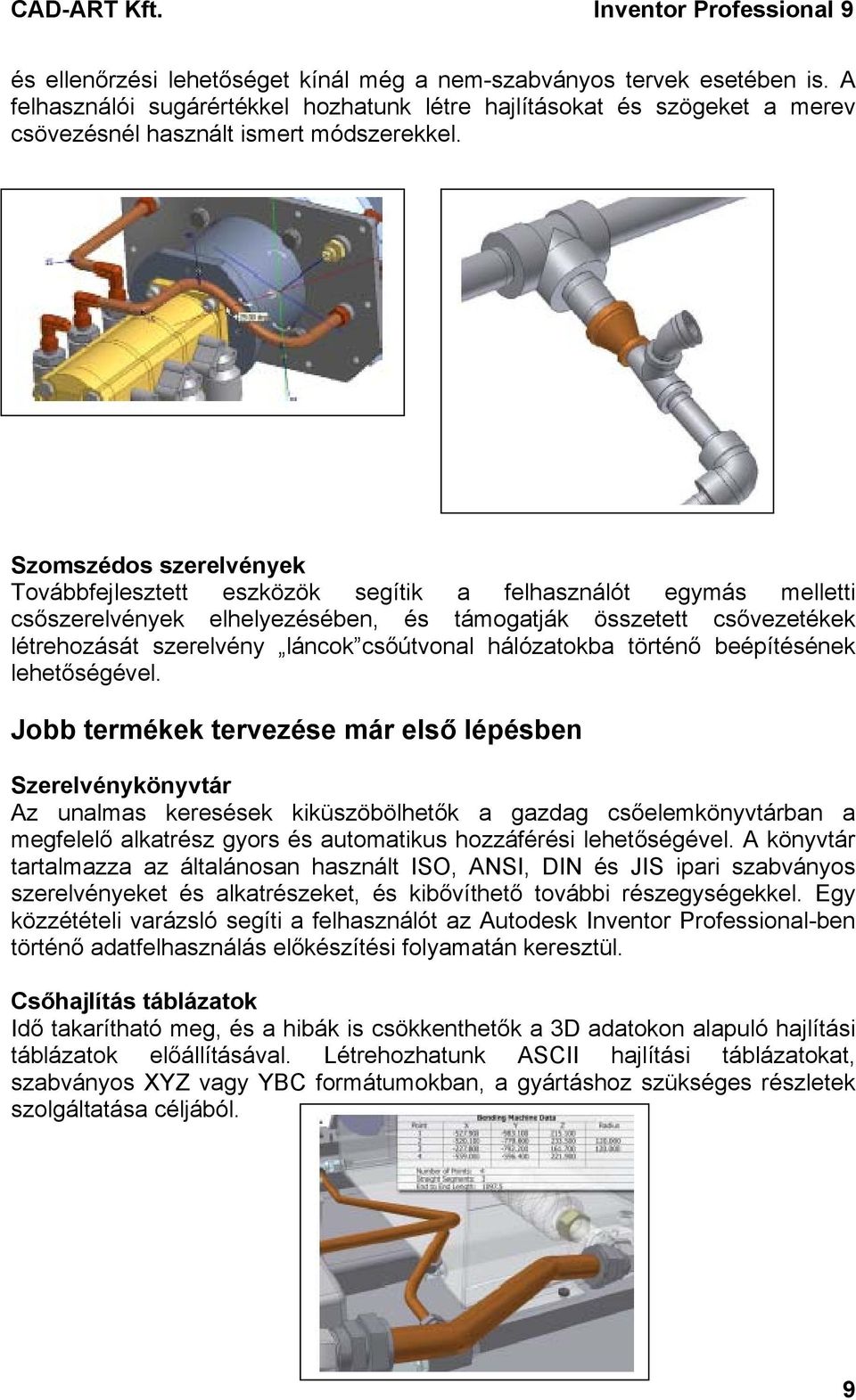

9 és ellenőrzési lehetőséget kínál még a nem-szabványos tervek esetében is. A felhasználói sugárértékkel hozhatunk létre hajlításokat és szögeket a merev csövezésnél használt ismert módszerekkel. Szomszédos szerelvények Továbbfejlesztett eszközök segítik a felhasználót egymás melletti csőszerelvények elhelyezésében, és támogatják összetett csővezetékek létrehozását szerelvény láncok csőútvonal hálózatokba történő beépítésének lehetőségével. Jobb termékek tervezése már első lépésben Szerelvénykönyvtár Az unalmas keresések kiküszöbölhetők a gazdag csőelemkönyvtárban a megfelelő alkatrész gyors és automatikus hozzáférési lehetőségével. A könyvtár tartalmazza az általánosan használt ISO, ANSI, DIN és JIS ipari szabványos szerelvényeket és alkatrészeket, és kibővíthető további részegységekkel. Egy közzétételi varázsló segíti a felhasználót az Autodesk Inventor Professional-ben történő adatfelhasználás előkészítési folyamatán keresztül. Csőhajlítás táblázatok Idő takarítható meg, és a hibák is csökkenthetők a 3D adatokon alapuló hajlítási táblázatok előállításával. Létrehozhatunk ASCII hajlítási táblázatokat, szabványos XYZ vagy YBC formátumokban, a gyártáshoz szükséges részletek szolgáltatása céljából. 9

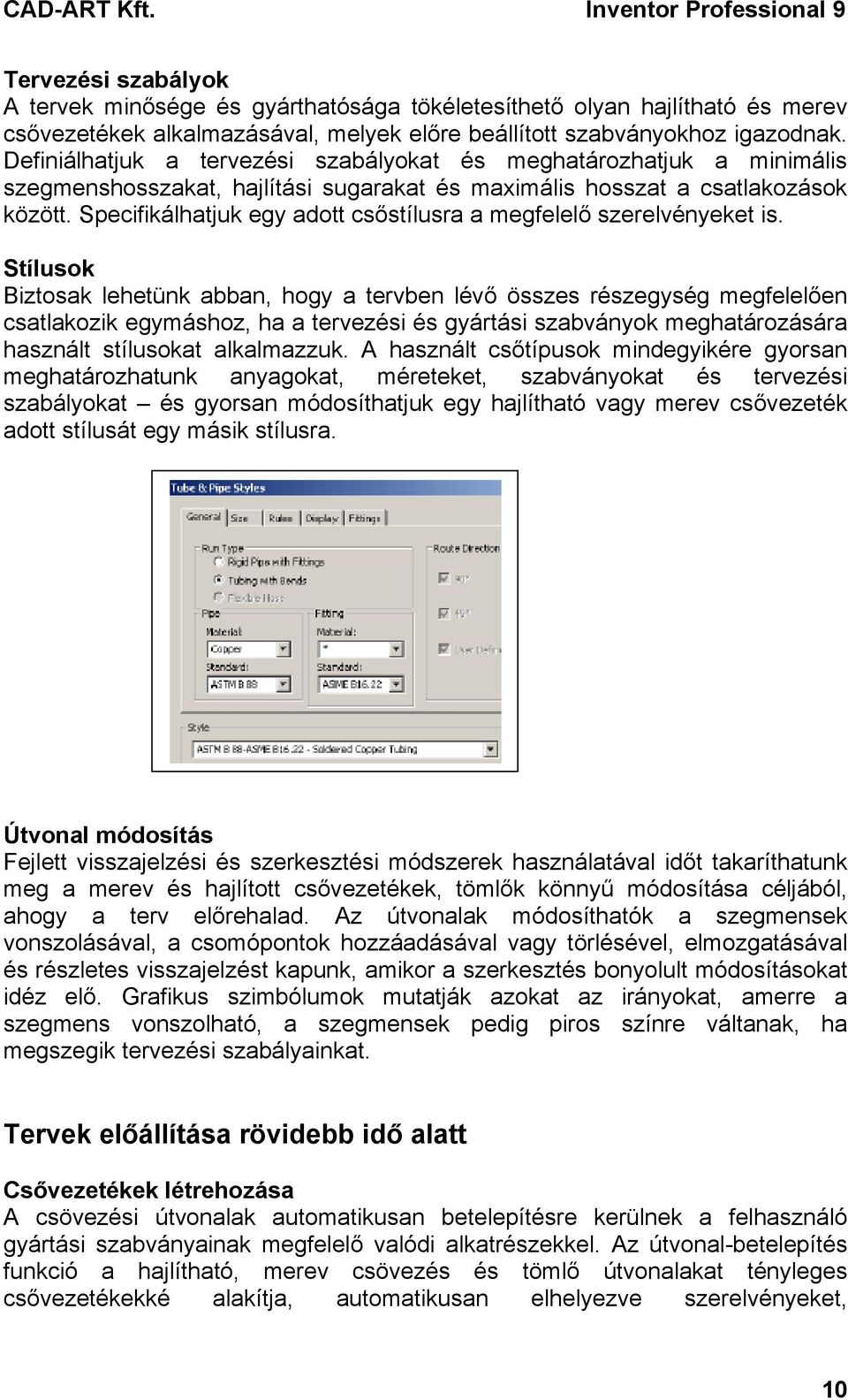

10 Tervezési szabályok A tervek minősége és gyárthatósága tökéletesíthető olyan hajlítható és merev csővezetékek alkalmazásával, melyek előre beállított szabványokhoz igazodnak. Definiálhatjuk a tervezési szabályokat és meghatározhatjuk a minimális szegmenshosszakat, hajlítási sugarakat és maximális hosszat a csatlakozások között. Specifikálhatjuk egy adott csőstílusra a megfelelő szerelvényeket is. Stílusok Biztosak lehetünk abban, hogy a tervben lévő összes részegység megfelelően csatlakozik egymáshoz, ha a tervezési és gyártási szabványok meghatározására használt stílusokat alkalmazzuk. A használt csőtípusok mindegyikére gyorsan meghatározhatunk anyagokat, méreteket, szabványokat és tervezési szabályokat és gyorsan módosíthatjuk egy hajlítható vagy merev csővezeték adott stílusát egy másik stílusra. Útvonal módosítás Fejlett visszajelzési és szerkesztési módszerek használatával időt takaríthatunk meg a merev és hajlított csővezetékek, tömlők könnyű módosítása céljából, ahogy a terv előrehalad. Az útvonalak módosíthatók a szegmensek vonszolásával, a csomópontok hozzáadásával vagy törlésével, elmozgatásával és részletes visszajelzést kapunk, amikor a szerkesztés bonyolult módosításokat idéz elő. Grafikus szimbólumok mutatják azokat az irányokat, amerre a szegmens vonszolható, a szegmensek pedig piros színre váltanak, ha megszegik tervezési szabályainkat. Tervek előállítása rövidebb idő alatt Csővezetékek létrehozása A csövezési útvonalak automatikusan betelepítésre kerülnek a felhasználó gyártási szabványainak megfelelő valódi alkatrészekkel. Az útvonal-betelepítés funkció a hajlítható, merev csövezés és tömlő útvonalakat tényleges csővezetékekké alakítja, automatikusan elhelyezve szerelvényeket, 10

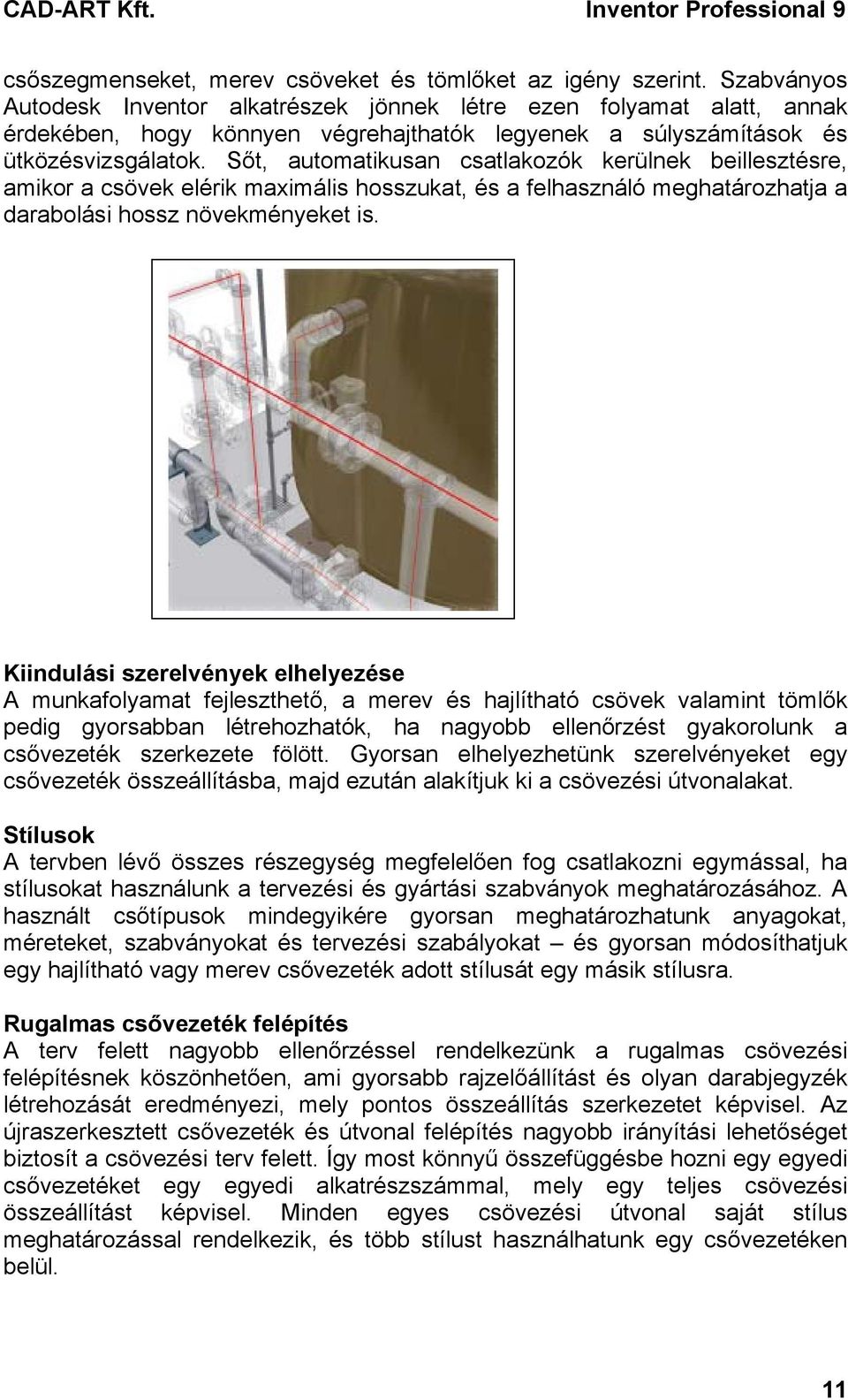

11 csőszegmenseket, merev csöveket és tömlőket az igény szerint. Szabványos Autodesk Inventor alkatrészek jönnek létre ezen folyamat alatt, annak érdekében, hogy könnyen végrehajthatók legyenek a súlyszámítások és ütközésvizsgálatok. Sőt, automatikusan csatlakozók kerülnek beillesztésre, amikor a csövek elérik maximális hosszukat, és a felhasználó meghatározhatja a darabolási hossz növekményeket is. Kiindulási szerelvények elhelyezése A munkafolyamat fejleszthető, a merev és hajlítható csövek valamint tömlők pedig gyorsabban létrehozhatók, ha nagyobb ellenőrzést gyakorolunk a csővezeték szerkezete fölött. Gyorsan elhelyezhetünk szerelvényeket egy csővezeték összeállításba, majd ezután alakítjuk ki a csövezési útvonalakat. Stílusok A tervben lévő összes részegység megfelelően fog csatlakozni egymással, ha stílusokat használunk a tervezési és gyártási szabványok meghatározásához. A használt csőtípusok mindegyikére gyorsan meghatározhatunk anyagokat, méreteket, szabványokat és tervezési szabályokat és gyorsan módosíthatjuk egy hajlítható vagy merev csővezeték adott stílusát egy másik stílusra. Rugalmas csővezeték felépítés A terv felett nagyobb ellenőrzéssel rendelkezünk a rugalmas csövezési felépítésnek köszönhetően, ami gyorsabb rajzelőállítást és olyan darabjegyzék létrehozását eredményezi, mely pontos összeállítás szerkezetet képvisel. Az újraszerkesztett csővezeték és útvonal felépítés nagyobb irányítási lehetőséget biztosít a csövezési terv felett. Így most könnyű összefüggésbe hozni egy egyedi csővezetéket egy egyedi alkatrészszámmal, mely egy teljes csövezési összeállítást képvisel. Minden egyes csövezési útvonal saját stílus meghatározással rendelkezik, és több stílust használhatunk egy csővezetéken belül. 11

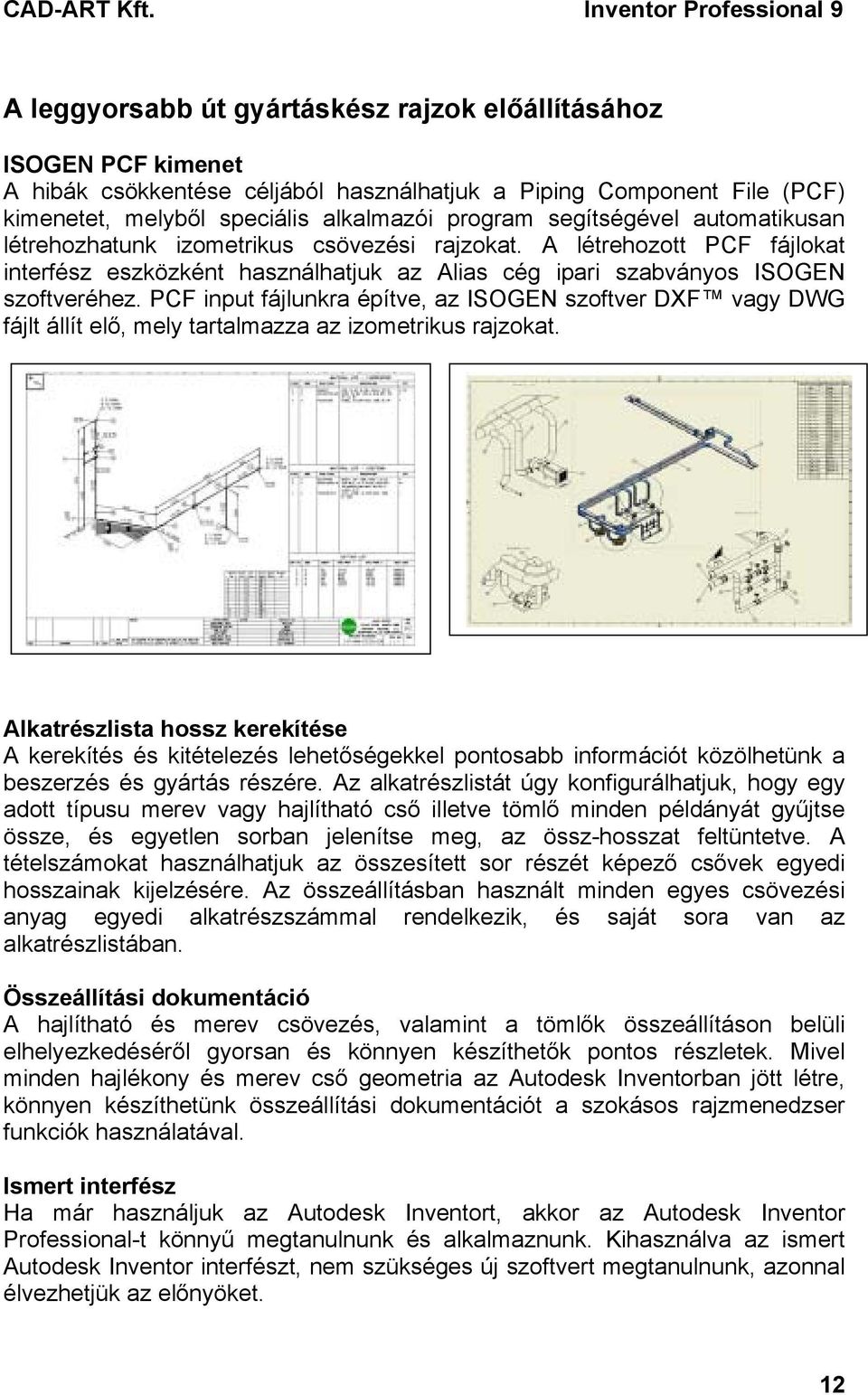

12 A leggyorsabb út gyártáskész rajzok előállításához ISOGEN PCF kimenet A hibák csökkentése céljából használhatjuk a Piping Component File (PCF) kimenetet, melyből speciális alkalmazói program segítségével automatikusan létrehozhatunk izometrikus csövezési rajzokat. A létrehozott PCF fájlokat interfész eszközként használhatjuk az Alias cég ipari szabványos ISOGEN szoftveréhez. PCF input fájlunkra építve, az ISOGEN szoftver DXF vagy DWG fájlt állít elő, mely tartalmazza az izometrikus rajzokat. Alkatrészlista hossz kerekítése A kerekítés és kitételezés lehetőségekkel pontosabb információt közölhetünk a beszerzés és gyártás részére. Az alkatrészlistát úgy konfigurálhatjuk, hogy egy adott típusu merev vagy hajlítható cső illetve tömlő minden példányát gyűjtse össze, és egyetlen sorban jelenítse meg, az össz-hosszat feltüntetve. A tételszámokat használhatjuk az összesített sor részét képező csővek egyedi hosszainak kijelzésére. Az összeállításban használt minden egyes csövezési anyag egyedi alkatrészszámmal rendelkezik, és saját sora van az alkatrészlistában. Összeállítási dokumentáció A hajlítható és merev csövezés, valamint a tömlők összeállításon belüli elhelyezkedéséről gyorsan és könnyen készíthetők pontos részletek. Mivel minden hajlékony és merev cső geometria az Autodesk Inventorban jött létre, könnyen készíthetünk összeállítási dokumentációt a szokásos rajzmenedzser funkciók használatával. Ismert interfész Ha már használjuk az Autodesk Inventort, akkor az Autodesk Inventor Professional-t könnyű megtanulnunk és alkalmaznunk. Kihasználva az ismert Autodesk Inventor interfészt, nem szükséges új szoftvert megtanulnunk, azonnal élvezhetjük az előnyöket. 12

13 Tervezési adatok megosztása és kezelése Vault adatkezelő rendszer Az Autodesk Vault azáltal, hogy a tervezési adatokat szervezi és megvédi a figyelmetlenségből eredő módosításoktól, az adatkezelést még hatékonyabbá teszi. Ez a könnyen használható adatkezelő rendszer a munkában lévő adatok hozzáférhetőségét és újra felhasználhatóságát fokozza, mialatt kiküszöböli a munkacsoportok közötti fájlmegosztásból eredő változatok problémáit. Ennél is fontosabb, hogy az Autodesk Vault szorosan beépül az Autodesk Inventor Professional programba, mellyel az adatkezelést sokkal könnyebbé teszi, mint korábban bármikor. További információk találhatók a honlapon. Könnyű betanulás, gyors telepítés Automatikus útvonalmegoldások Az alternatív útvonalmegoldás opciók elemzésével a tervezési céloknak legjobban megfelelő változat választható ki, ami az anyagi költségeket csökkenti. Az automatikus útvonal lehetőségeket ciklikusan felkínáló eszköz végiglépeget több valós megoldási változaton, mely kapcsolódik a két kijelölt ponthoz; és a kijelzéseket egymás után, az útvonal hossza és a szegmensek száma prioritási kritériumok alapján végzi. Szerelvények elhelyezése A szerelvények hatékonyan hozzáadhatók, ha az automatikus visszavágás és csővezeték véglegesítés sajátosságokat használjuk, mellyel megakadályozhatjuk a hibákat és kézi beavatkozásokat. A meglévő szegmensekbe új szerelvényeket, csapokat és más részegységeket a jólismert Autodesk i-drop funkcióval tudunk bevonszolni. Fejlett súgórendszer A 3D-re való átállást a szövegérzékeny súgó használatával felgyorsíthatjuk. A díjnyertes Tervezéstámogató rendszer (DSS) böngésző alapú támogatást és elektronikus infrastruktúrát kínál a könnyű tanuláshoz, így a felhasználó gyorsan haladhat. FESZÜLTSÉG ANALÍZIS Egy Autodesk Inventor alkatrészmodellhez terheléseket és peremfeltételeket rendelhetünk, majd az eredményeket elemezhetjük. Már az első lépésben minőségi alkatrészeket tervezhetünk. 13

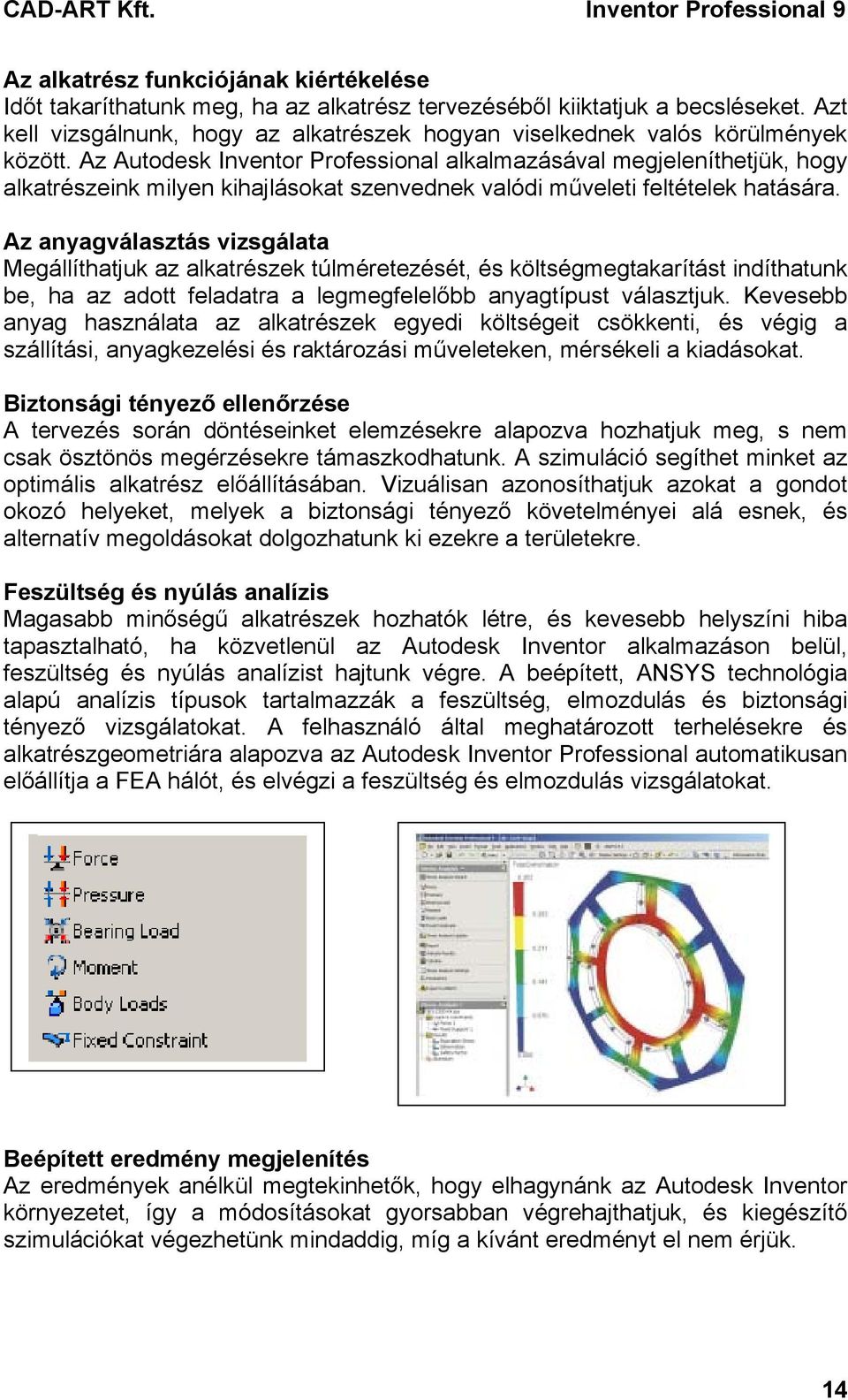

14 Az alkatrész funkciójának kiértékelése Időt takaríthatunk meg, ha az alkatrész tervezéséből kiiktatjuk a becsléseket. Azt kell vizsgálnunk, hogy az alkatrészek hogyan viselkednek valós körülmények között. Az Autodesk Inventor Professional alkalmazásával megjeleníthetjük, hogy alkatrészeink milyen kihajlásokat szenvednek valódi műveleti feltételek hatására. Az anyagválasztás vizsgálata Megállíthatjuk az alkatrészek túlméretezését, és költségmegtakarítást indíthatunk be, ha az adott feladatra a legmegfelelőbb anyagtípust választjuk. Kevesebb anyag használata az alkatrészek egyedi költségeit csökkenti, és végig a szállítási, anyagkezelési és raktározási műveleteken, mérsékeli a kiadásokat. Biztonsági tényező ellenőrzése A tervezés során döntéseinket elemzésekre alapozva hozhatjuk meg, s nem csak ösztönös megérzésekre támaszkodhatunk. A szimuláció segíthet minket az optimális alkatrész előállításában. Vizuálisan azonosíthatjuk azokat a gondot okozó helyeket, melyek a biztonsági tényező követelményei alá esnek, és alternatív megoldásokat dolgozhatunk ki ezekre a területekre. Feszültség és nyúlás analízis Magasabb minőségű alkatrészek hozhatók létre, és kevesebb helyszíni hiba tapasztalható, ha közvetlenül az Autodesk Inventor alkalmazáson belül, feszültség és nyúlás analízist hajtunk végre. A beépített, ANSYS technológia alapú analízis típusok tartalmazzák a feszültség, elmozdulás és biztonsági tényező vizsgálatokat. A felhasználó által meghatározott terhelésekre és alkatrészgeometriára alapozva az Autodesk Inventor Professional automatikusan előállítja a FEA hálót, és elvégzi a feszültség és elmozdulás vizsgálatokat. Beépített eredmény megjelenítés Az eredmények anélkül megtekinhetők, hogy elhagynánk az Autodesk Inventor környezetet, így a módosításokat gyorsabban végrehajthatjuk, és kiegészítő szimulációkat végezhetünk mindaddig, míg a kívánt eredményt el nem érjük. 14

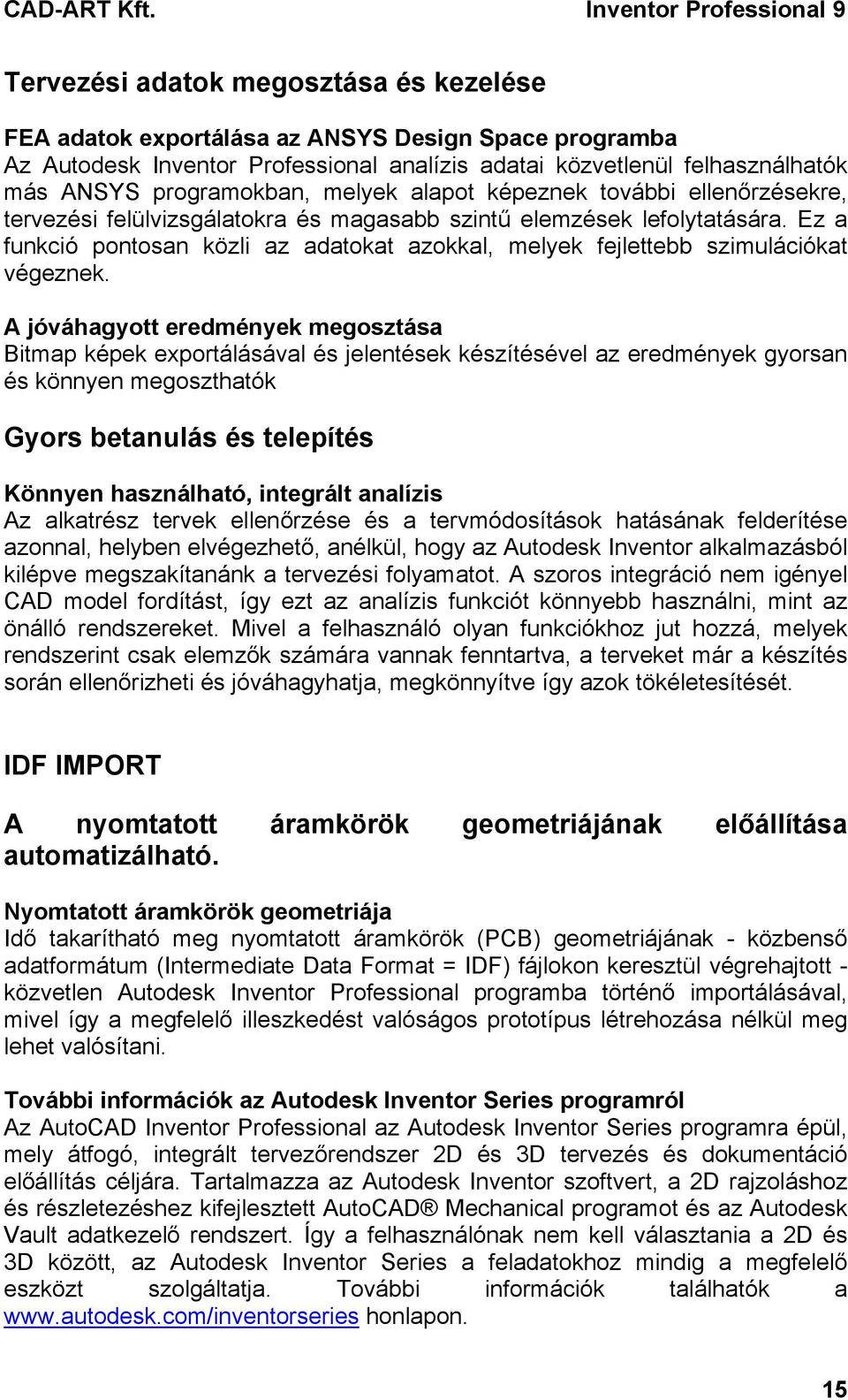

15 Tervezési adatok megosztása és kezelése FEA adatok exportálása az ANSYS Design Space programba Az Autodesk Inventor Professional analízis adatai közvetlenül felhasználhatók más ANSYS programokban, melyek alapot képeznek további ellenőrzésekre, tervezési felülvizsgálatokra és magasabb szintű elemzések lefolytatására. Ez a funkció pontosan közli az adatokat azokkal, melyek fejlettebb szimulációkat végeznek. A jóváhagyott eredmények megosztása Bitmap képek exportálásával és jelentések készítésével az eredmények gyorsan és könnyen megoszthatók Gyors betanulás és telepítés Könnyen használható, integrált analízis Az alkatrész tervek ellenőrzése és a tervmódosítások hatásának felderítése azonnal, helyben elvégezhető, anélkül, hogy az Autodesk Inventor alkalmazásból kilépve megszakítanánk a tervezési folyamatot. A szoros integráció nem igényel CAD model fordítást, így ezt az analízis funkciót könnyebb használni, mint az önálló rendszereket. Mivel a felhasználó olyan funkciókhoz jut hozzá, melyek rendszerint csak elemzők számára vannak fenntartva, a terveket már a készítés során ellenőrizheti és jóváhagyhatja, megkönnyítve így azok tökéletesítését. IDF IMPORT A nyomtatott áramkörök geometriájának előállítása automatizálható. Nyomtatott áramkörök geometriája Idő takarítható meg nyomtatott áramkörök (PCB) geometriájának - közbenső adatformátum (Intermediate Data Format = IDF) fájlokon keresztül végrehajtott - közvetlen Autodesk Inventor Professional programba történő importálásával, mivel így a megfelelő illeszkedést valóságos prototípus létrehozása nélkül meg lehet valósítani. További információk az Autodesk Inventor Series programról Az AutoCAD Inventor Professional az Autodesk Inventor Series programra épül, mely átfogó, integrált tervezőrendszer 2D és 3D tervezés és dokumentáció előállítás céljára. Tartalmazza az Autodesk Inventor szoftvert, a 2D rajzoláshoz és részletezéshez kifejlesztett AutoCAD Mechanical programot és az Autodesk Vault adatkezelő rendszert. Így a felhasználónak nem kell választania a 2D és 3D között, az Autodesk Inventor Series a feladatokhoz mindig a megfelelő eszközt szolgáltatja. További információk találhatók a honlapon. 15
