1 Autodesk InventorTM Suite 2009

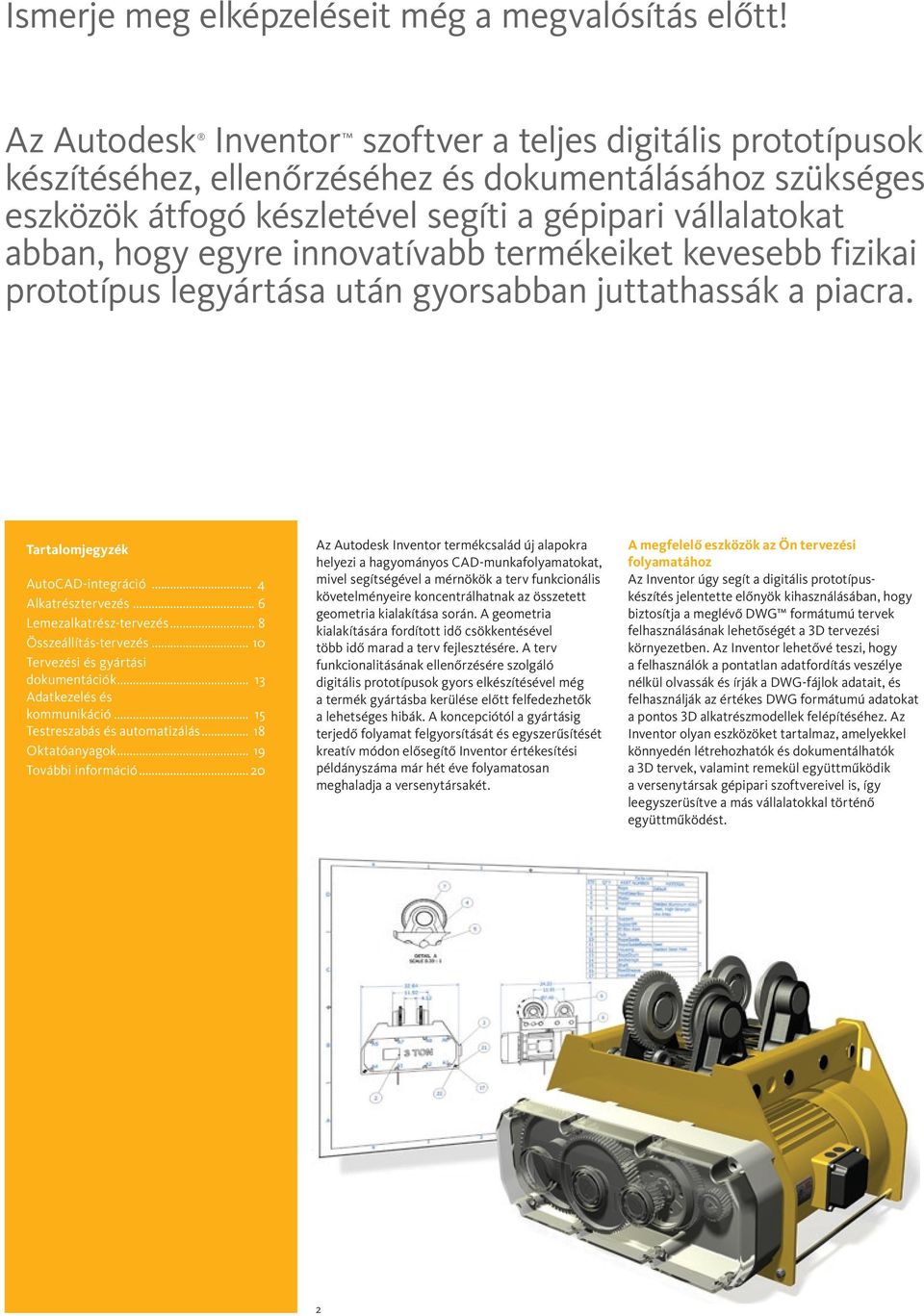

2 Ismerje meg elképzeléseit még a megvalósítás előtt! Az Autodesk Inventor szoftver a teljes digitális prototípusok készítéséhez, ellenőrzéséhez és dokumentálásához szükséges eszközök átfogó készletével segíti a gépipari vállalatokat abban, hogy egyre innovatívabb termékeiket kevesebb fizikai prototípus legyártása után gyorsabban juttathassák a piacra. Tartalomjegyzék AutoCAD-integráció... 4 Alkatrésztervezés... 6 Lemezalkatrész-tervezés... 8 Összeállítás-tervezés Tervezési és gyártási dokumentációk Adatkezelés és kommunikáció Testreszabás és automatizálás Oktatóanyagok További információ Az Autodesk Inventor termékcsalád új alapokra helyezi a hagyományos CAD-munkafolyamatokat, mivel segítségével a mérnökök a terv funkcionális követelményeire koncentrálhatnak az összetett geometria kialakítása során. A geometria kialakítására fordított idő csökkentésével több idő marad a terv fejlesztésére. A terv funkcionalitásának ellenőrzésére szolgáló digitális prototípusok gyors elkészítésével még a termék gyártásba kerülése előtt felfedezhetők a lehetséges hibák. A koncepciótól a gyártásig terjedő folyamat felgyorsítását és egyszerűsítését kreatív módon elősegítő Inventor értékesítési példányszáma már hét éve folyamatosan meghaladja a versenytársakét. A megfelelő eszközök az Ön tervezési folyamatához Az Inventor úgy segít a digitális prototípuskészítés jelentette előnyök kihasználásában, hogy biztosítja a meglévő DWG formátumú tervek felhasználásának lehetőségét a 3D tervezési környezetben. Az Inventor lehetővé teszi, hogy a felhasználók a pontatlan adatfordítás veszélye nélkül olvassák és írják a DWG-fájlok adatait, és felhasználják az értékes DWG formátumú adatokat a pontos 3D alkatrészmodellek felépítéséhez. Az Inventor olyan eszközöket tartalmaz, amelyekkel könnyedén létrehozhatók és dokumentálhatók a 3D tervek, valamint remekül együttműködik a versenytársak gépipari szoftvereivel is, így leegyszerüsítve a más vállalatokkal történő együttműködést. 2

3 Ismerje meg elképzeléseit még a megvalósítás előtt. Specializált eszközök az Ön tervezési igényeihez Az Autodesk Inventor termékcsalád számtalan integrált tervezőeszközt tartalmaz, amelyek segítik a teljes digitális prototípusok elkészítését és dokumentálását. A prototípusok felhasználhatók a terv alakjának, illeszkedésének és funkciójának ellenőrzésére. Az Inventor modell egy pontos 3D digitális prototípus, amelynek révén a tervezési adatok munka közben ellenőrizhetők, minimálisra csökkentve a fizikai prototípusok szükségességét valamint használatával csökkenthető a drága mérnöki változtatások száma, melyeket sokszor csak akkor fedeznek fel, amikor a tervet már továbbították gyártásra. Az Autodesk Inventor termékek az alkatrészek és összeállítások létrehozására használható intuitív 3D tervezési környezetet egyesítik olyan funkcionális tervezőeszközökkel, amelyek lehetővé teszik, hogy a mérnökök a terv funkciójára összpontosítsanak. A tervezés során automatikusan létrehozhatók az intelligens részegységek, például a vázszerkezetek, a forgó gépelemek, a csövek és vezetékek, valamint az elektromos kábelezés. A tervek működési jellemzői általában csak drága tanácsadási szolgáltatásokkal állapíthatók meg a megvalósítás előtt. Az Inventor termékcsalád könnyen használható, integrált mozgás- és feszültségelemző funkcióival azonban az összes mérnök képes a digitális prototípus ellenőrzésére és optimalizálására, így még a termék megépítése előtt meg tudja mondani, hogyan fog a megépítés után működni. A gyártási dokumentációk ellenőrzött 3D digitális prototípusból történő elkészítése segít még a gyártás előtt csökkenteni a lehetséges hibák és a hozzájuk kapcsolódó mérnöki változási kérelmek számát. Az Inventor használatával gyorsan és pontosan, közvetlenül a 3D modellből hozhatók létre a gyártásra kész rajzok. Az Inventor termékcsomagok az AutoCAD Mechanical szoftvert is tartalmazzák, hiszen előfordulhatnak olyan helyzetek, amikor hatékony 2D gépipari rajzolóeszközre van szükség. Az Inventor szoftverbe beépülnek az Autodesk adatkezelő alkalmazásai, így hatékonyan és biztonságosan adhatja át a tervadatokat és gyorsabban, könnyebben működhet együtt a különböző tervező és gyártó munkacsoportokkal. A különböző munkacsoportok a digitális prototípusok minden alkotóelemét felügyelhetik és nyomon követhetik az ingyenes* Autodesk Design Review szoftverrel amely teljesen digitális ellenőrzést, mérést, jelölést és módosítást tesz lehetővé, így könnyebben újra fel tudják használni a kritikus tervadatokat, egyszerűbben kezelhetik a darabjegyzékeket és jobban együtt tudnak működni más csapatokkal és partnerekkel. A különböző szolgáltatásokat tartalmazó termékváltozatok bizonyítják, hogy nincs olyan vállalat, amely az Autodesknél többet törődne azzal, hogy a tervezők számára könnyebbé váljon a fejlesztés, valamint a pontos digitális prototípusok segítségével olcsóbban jobb termékeket juttathassanak a piacra. 3

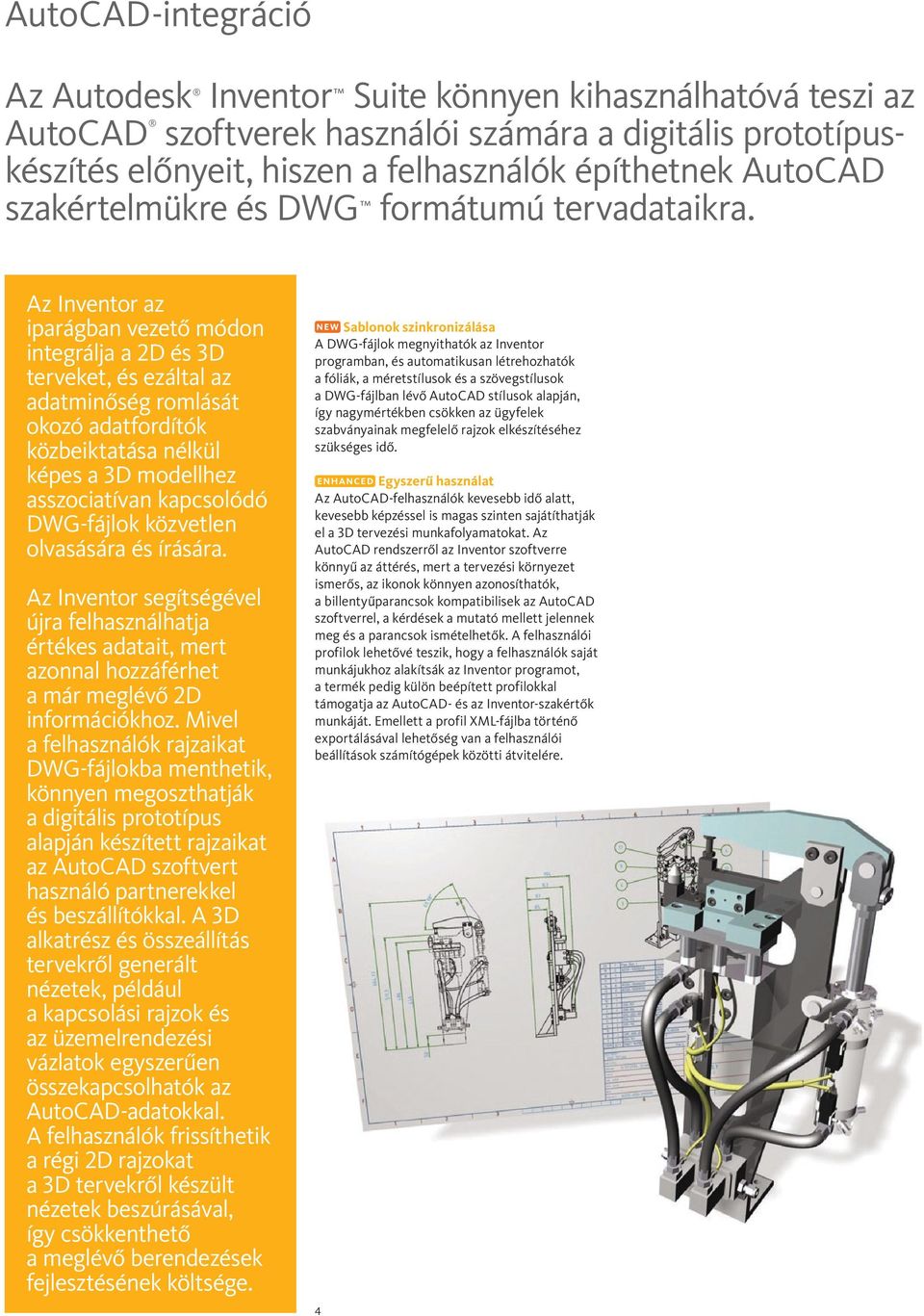

4 AutoCAD-integráció Az Autodesk Inventor Suite könnyen kihasználhatóvá teszi az AutoCAD szoftverek használói számára a digitális prototípuskészítés előnyeit, hiszen a felhasználók építhetnek AutoCAD szakértelmükre és DWG formátumú tervadataikra. Az Inventor az iparágban vezető módon integrálja a 2D és 3D terveket, és ezáltal az adatminőség romlását okozó adatfordítók közbeiktatása nélkül képes a 3D modellhez asszociatívan kapcsolódó DWG-fájlok közvetlen olvasására és írására. Az Inventor segítségével újra felhasználhatja értékes adatait, mert azonnal hozzáférhet a már meglévő 2D információkhoz. Mivel a felhasználók rajzaikat DWG-fájlokba menthetik, könnyen megoszthatják a digitális prototípus alapján készített rajzaikat az AutoCAD szoftvert használó partnerekkel és beszállítókkal. A 3D alkatrész és összeállítás tervekről generált nézetek, például a kapcsolási rajzok és az üzemelrendezési vázlatok egyszerűen összekapcsolhatók az AutoCAD-adatokkal. A felhasználók frissíthetik a régi 2D rajzokat a 3D tervekről készült nézetek beszúrásával, így csökkenthető a meglévő berendezések fejlesztésének költsége. Sablonok szinkronizálása A DWG-fájlok megnyithatók az Inventor programban, és automatikusan létrehozhatók a fóliák, a méretstílusok és a szövegstílusok a DWG-fájlban lévő AutoCAD stílusok alapján, így nagymértékben csökken az ügyfelek szabványainak megfelelő rajzok elkészítéséhez szükséges idő. Egyszerű használat Az AutoCAD-felhasználók kevesebb idő alatt, kevesebb képzéssel is magas szinten sajátíthatják el a 3D tervezési munkafolyamatokat. Az AutoCAD rendszerről az Inventor szoftverre könnyű az áttérés, mert a tervezési környezet ismerős, az ikonok könnyen azonosíthatók, a billentyűparancsok kompatibilisek az AutoCAD szoftverrel, a kérdések a mutató mellett jelennek meg és a parancsok ismételhetők. A felhasználói profilok lehetővé teszik, hogy a felhasználók saját munkájukhoz alakítsák az Inventor programot, a termék pedig külön beépített profilokkal támogatja az AutoCAD- és az Inventor-szakértők munkáját. Emellett a profil XML-fájlba történő exportálásával lehetőség van a felhasználói beállítások számítógépek közötti átvitelére. 4

5 AutoCAD-integráció DWG mentése A DWG-technológia 3D tervezési munkafolyamatba integrálásával előnyösebben használható ki a meglévő szakértelem; könnyen kombinálhatók az alkatrészek, összeállítások és kapcsolási rajzok adatai; valamint könnyebbé válik a kommunikáció a DWG-technológiát használó beszállítókkal és partnerekkel. Ez a szolgáltatás az Inventor rajznézeteket DWG-fájlban tárolja, így lehetőséget biztosít az AutoCAD szoftverben történő megtekintésre, nyomtatásra és mérésre, részlethű megjelenítést nyújt és teljes mértékben követi a rajzok frissítéseit. AutoCAD blokkok készítése Inventor nézetekből Csökkentheti a 3D tervezés használatának költségeit az eredetileg 2D rendszerekkel tervezett projektek frissítésekor. Ez a szolgáltatás AutoCAD blokkokat generál az Inventor rajznézetekből, így a részösszeállítások az Inventor segítségével újratervezhetők, majd az új rajznézetek beépíthetők az eredeti rajzokba. DWG közvetlen megnyitása Az AutoCAD szoftver telepítése és megismerése nélkül hozzáférhetővé válnak a 2D tervadatok. Az AutoCAD-rajzokat közvetlenül az Inventor alkalmazásban, így ismerős Inventor parancsok használatával tekintheti meg és nyomtathatja ki, valamint elvégezheti a szükséges méréseket. A meglévő 2D tervadatok a másolási és beillesztési parancsokkal építhetők be a 3D tervezési munkafolyamatokba. Az Inventor és az AutoCAD Mechanical együttműködése Az asszociatív 2D és 3D együttműködés használatával csökkenthető a piacra kerülési idő és a hibák száma. Ezen együttműködés révén a felhasználók az AutoCAD Mechanical szoftverben hozhatják létre az Inventor részegységekről a rajzokat, mivel a szoftver lehetővé teszi az eredeti Inventor alkatrészek és összeállítások megnyitását. Ha a terv megváltozik az Inventor programban, akkor az AutoCAD Mechanical rajz automatikusan frissül. 5

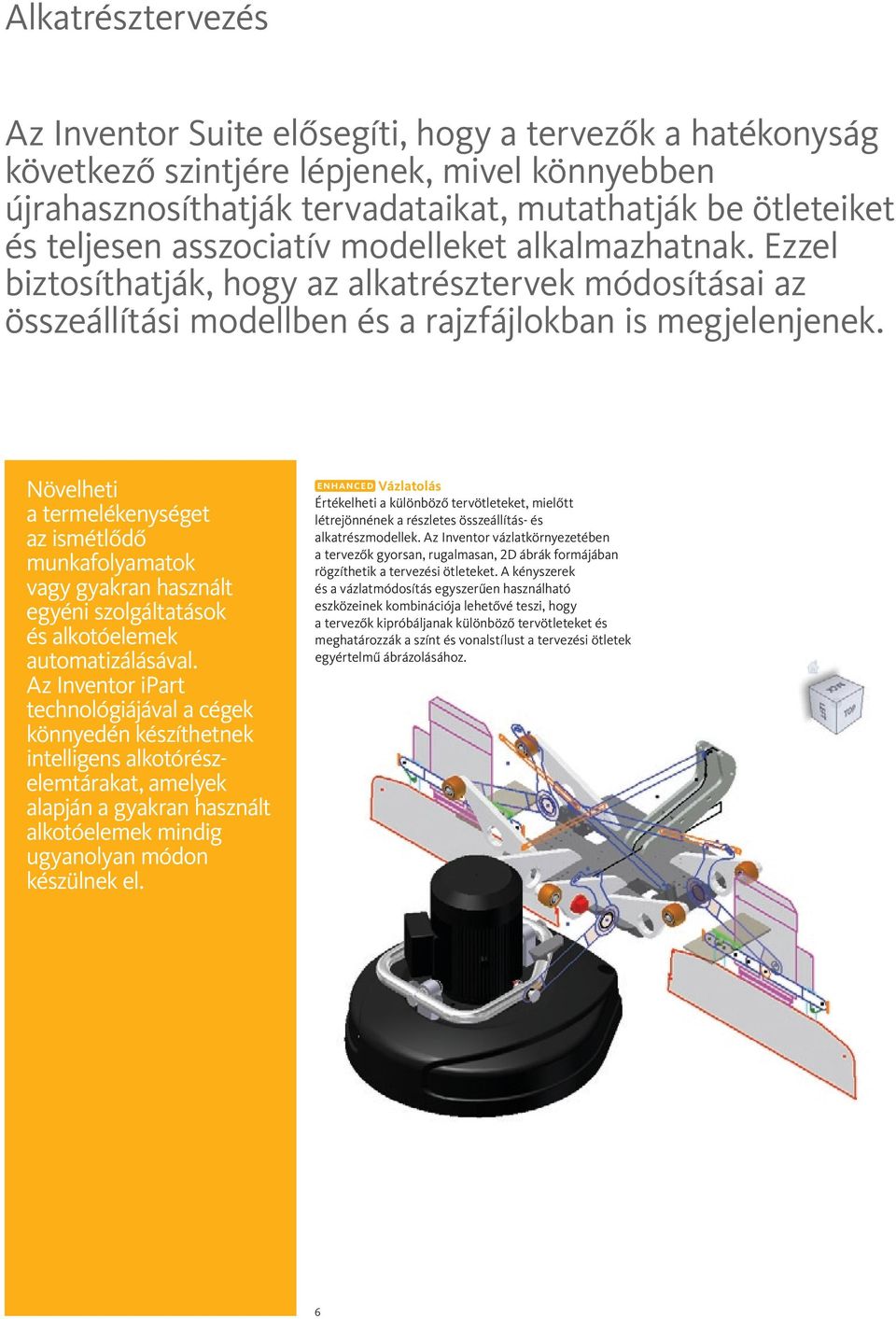

6 Alkatrésztervezés Az Inventor Suite elősegíti, hogy a tervezők a hatékonyság következő szintjére lépjenek, mivel könnyebben újrahasznosíthatják tervadataikat, mutathatják be ötleteiket és teljesen asszociatív modelleket alkalmazhatnak. Ezzel biztosíthatják, hogy az alkatrésztervek módosításai az összeállítási modellben és a rajzfájlokban is megjelenjenek. Növelheti a termelékenységet az ismétlődő munkafolyamatok vagy gyakran használt egyéni szolgáltatások és alkotóelemek automatizálásával. Az Inventor ipart technológiájával a cégek könnyedén készíthetnek intelligens alkotórészelemtárakat, amelyek alapján a gyakran használt alkotóelemek mindig ugyanolyan módon készülnek el. Vázlatolás Értékelheti a különböző tervötleteket, mielőtt létrejönnének a részletes összeállítás- és alkatrészmodellek. Az Inventor vázlatkörnyezetében a tervezők gyorsan, rugalmasan, 2D ábrák formájában rögzíthetik a tervezési ötleteket. A kényszerek és a vázlatmódosítás egyszerűen használható eszközeinek kombinációja lehetővé teszi, hogy a tervezők kipróbáljanak különböző tervötleteket és meghatározzák a színt és vonalstílust a tervezési ötletek egyértelmű ábrázolásához. 6

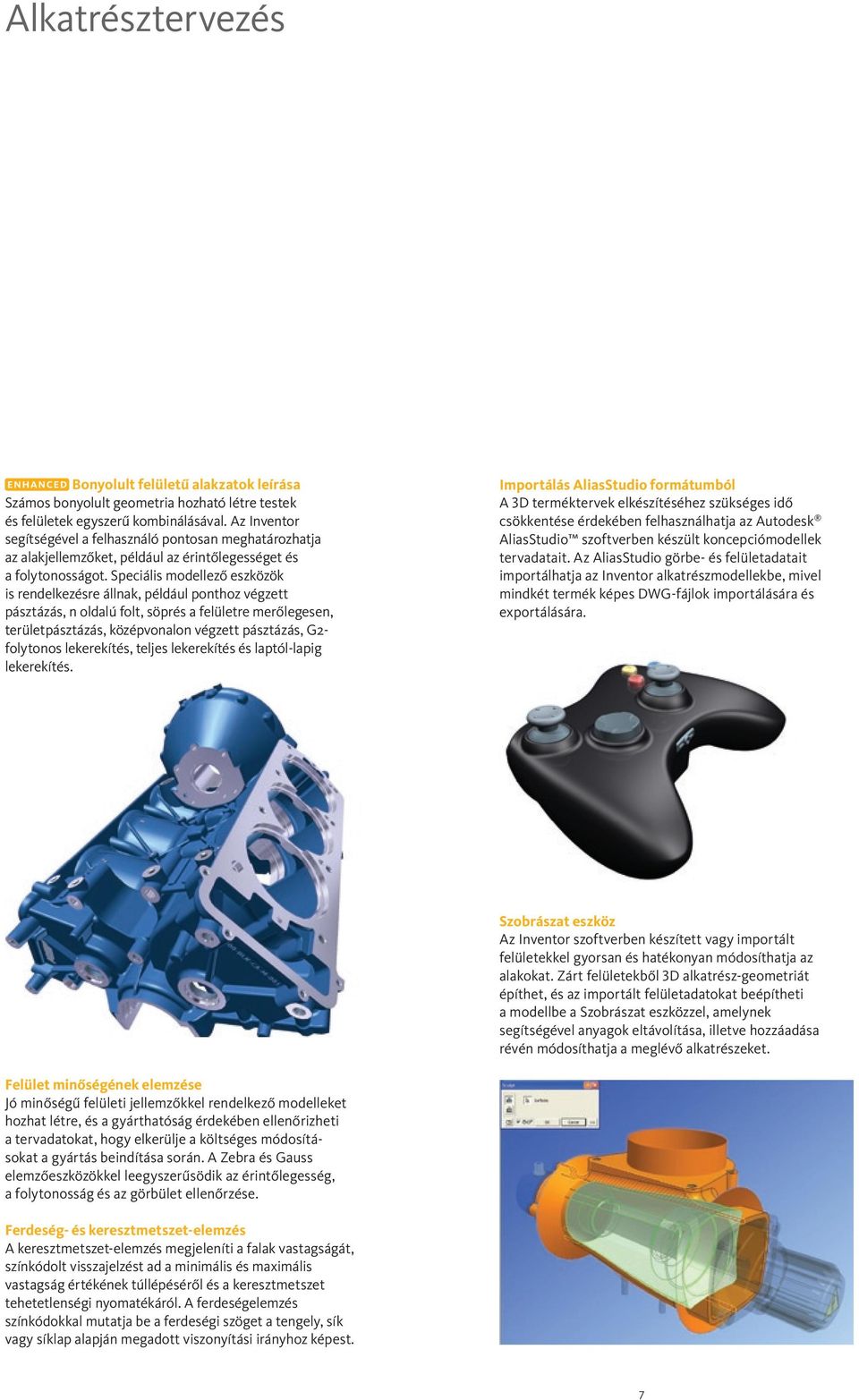

7 Alkatrésztervezés Bonyolult felületű alakzatok leírása Számos bonyolult geometria hozható létre testek és felületek egyszerű kombinálásával. Az Inventor segítségével a felhasználó pontosan meghatározhatja az alakjellemzőket, például az érintőlegességet és a folytonosságot. Speciális modellező eszközök is rendelkezésre állnak, például ponthoz végzett pásztázás, n oldalú folt, söprés a felületre merőlegesen, területpásztázás, középvonalon végzett pásztázás, G2- folytonos lekerekítés, teljes lekerekítés és laptól-lapig lekerekítés. Importálás AliasStudio formátumból A 3D terméktervek elkészítéséhez szükséges idő csökkentése érdekében felhasználhatja az Autodesk AliasStudio szoftverben készült koncepciómodellek tervadatait. Az AliasStudio görbe- és felületadatait importálhatja az Inventor alkatrészmodellekbe, mivel mindkét termék képes DWG-fájlok importálására és exportálására. Szobrászat eszköz Az Inventor szoftverben készített vagy importált felületekkel gyorsan és hatékonyan módosíthatja az alakokat. Zárt felületekből 3D alkatrész-geometriát építhet, és az importált felületadatokat beépítheti a modellbe a Szobrászat eszközzel, amelynek segítségével anyagok eltávolítása, illetve hozzáadása révén módosíthatja a meglévő alkatrészeket. Felület minőségének elemzése Jó minőségű felületi jellemzőkkel rendelkező modelleket hozhat létre, és a gyárthatóság érdekében ellenőrizheti a tervadatokat, hogy elkerülje a költséges módosításokat a gyártás beindítása során. A Zebra és Gauss elemzőeszközökkel leegyszerűsödik az érintőlegesség, a folytonosság és az görbület ellenőrzése. Ferdeség- és keresztmetszet-elemzés A keresztmetszet-elemzés megjeleníti a falak vastagságát, színkódolt visszajelzést ad a minimális és maximális vastagság értékének túllépéséről és a keresztmetszet tehetetlenségi nyomatékáról. A ferdeségelemzés színkódokkal mutatja be a ferdeségi szöget a tengely, sík vagy síklap alapján megadott viszonyítási irányhoz képest. 7

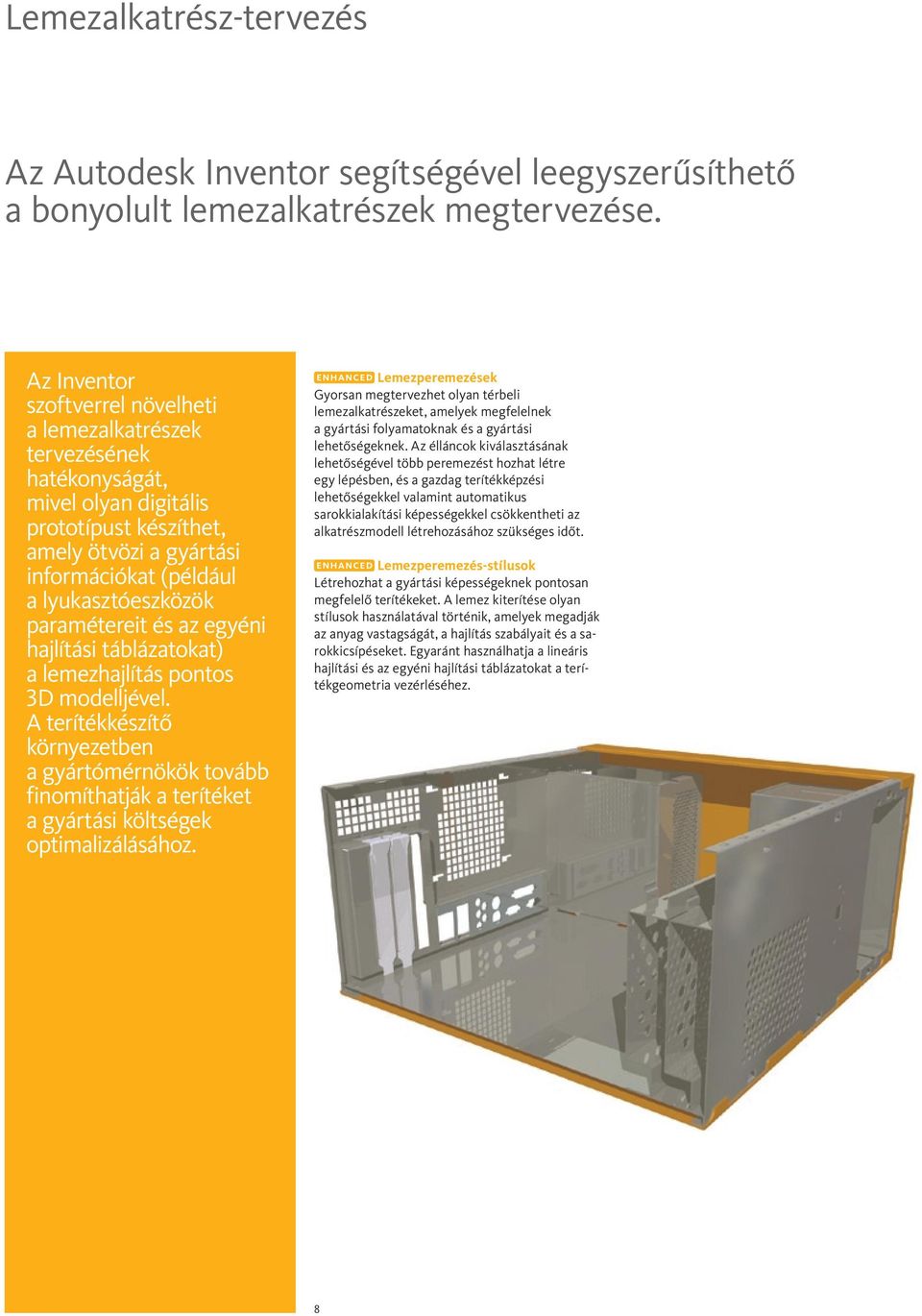

8 Lemezalkatrész-tervezés Az Autodesk Inventor segítségével leegyszerűsíthető a bonyolult lemezalkatrészek megtervezése. Az Inventor szoftverrel növelheti a lemezalkatrészek tervezésének hatékonyságát, mivel olyan digitális prototípust készíthet, amely ötvözi a gyártási információkat (például a lyukasztóeszközök paramétereit és az egyéni hajlítási táblázatokat) a lemezhajlítás pontos 3D modelljével. A terítékkészítő környezetben a gyártómérnökök tovább finomíthatják a terítéket a gyártási költségek optimalizálásához. Lemezperemezések Gyorsan megtervezhet olyan térbeli lemezalkatrészeket, amelyek megfelelnek a gyártási folyamatoknak és a gyártási lehetőségeknek. Az élláncok kiválasztásának lehetőségével több peremezést hozhat létre egy lépésben, és a gazdag terítékképzési lehetőségekkel valamint automatikus sarokkialakítási képességekkel csökkentheti az alkatrészmodell létrehozásához szükséges időt. Lemezperemezés-stílusok Létrehozhat a gyártási képességeknek pontosan megfelelő terítékeket. A lemez kiterítése olyan stílusok használatával történik, amelyek megadják az anyag vastagságát, a hajlítás szabályait és a sarokkicsípéseket. Egyaránt használhatja a lineáris hajlítási és az egyéni hajlítási táblázatokat a terítékgeometria vezérléséhez. 8

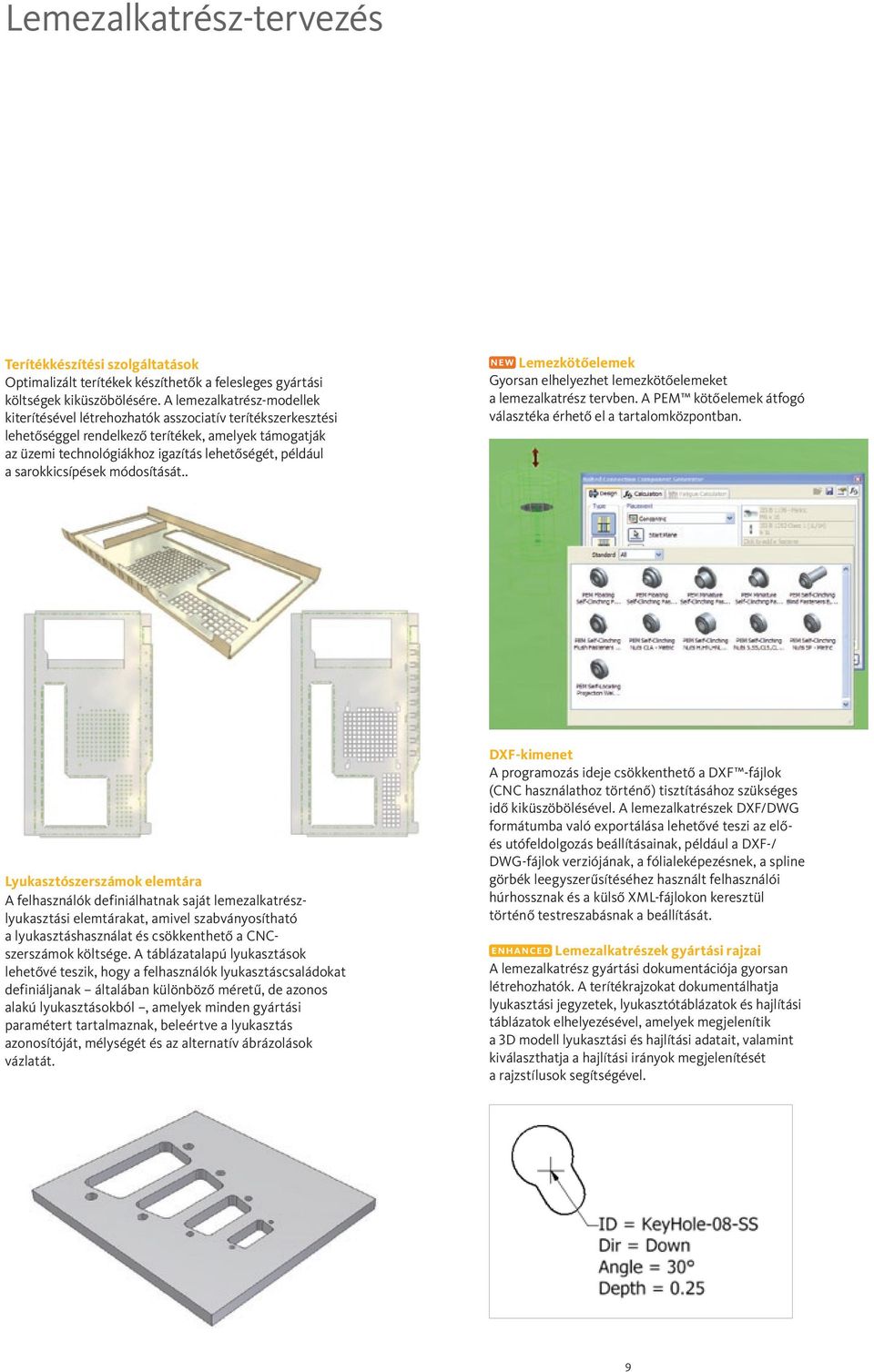

9 Lemezalkatrész-tervezés Terítékkészítési szolgáltatások Optimalizált terítékek készíthetők a felesleges gyártási költségek kiküszöbölésére. A lemezalkatrész-modellek kiterítésével létrehozhatók asszociatív terítékszerkesztési lehetőséggel rendelkező terítékek, amelyek támogatják az üzemi technológiákhoz igazítás lehetőségét, például a sarokkicsípések módosítását.. Lemezkötőelemek Gyorsan elhelyezhet lemezkötőelemeket a lemezalkatrész tervben. A PEM kötőelemek átfogó választéka érhető el a tartalomközpontban. Lyukasztószerszámok elemtára A felhasználók definiálhatnak saját lemezalkatrészlyukasztási elemtárakat, amivel szabványosítható a lyukasztáshasználat és csökkenthető a CNCszerszámok költsége. A táblázatalapú lyukasztások lehetővé teszik, hogy a felhasználók lyukasztáscsaládokat definiáljanak általában különböző méretű, de azonos alakú lyukasztásokból, amelyek minden gyártási paramétert tartalmaznak, beleértve a lyukasztás azonosítóját, mélységét és az alternatív ábrázolások vázlatát. DXF-kimenet A programozás ideje csökkenthető a DXF -fájlok (CNC használathoz történő) tisztításához szükséges idő kiküszöbölésével. A lemezalkatrészek DXF/DWG formátumba való exportálása lehetővé teszi az előés utófeldolgozás beállításainak, például a DXF-/ DWG-fájlok verziójának, a fólialeképezésnek, a spline görbék leegyszerűsítéséhez használt felhasználói húrhossznak és a külső XML-fájlokon keresztül történő testreszabásnak a beállítását. Lemezalkatrészek gyártási rajzai A lemezalkatrész gyártási dokumentációja gyorsan létrehozhatók. A terítékrajzokat dokumentálhatja lyukasztási jegyzetek, lyukasztótáblázatok és hajlítási táblázatok elhelyezésével, amelyek megjelenítik a 3D modell lyukasztási és hajlítási adatait, valamint kiválaszthatja a hajlítási irányok megjelenítését a rajzstílusok segítségével. 9

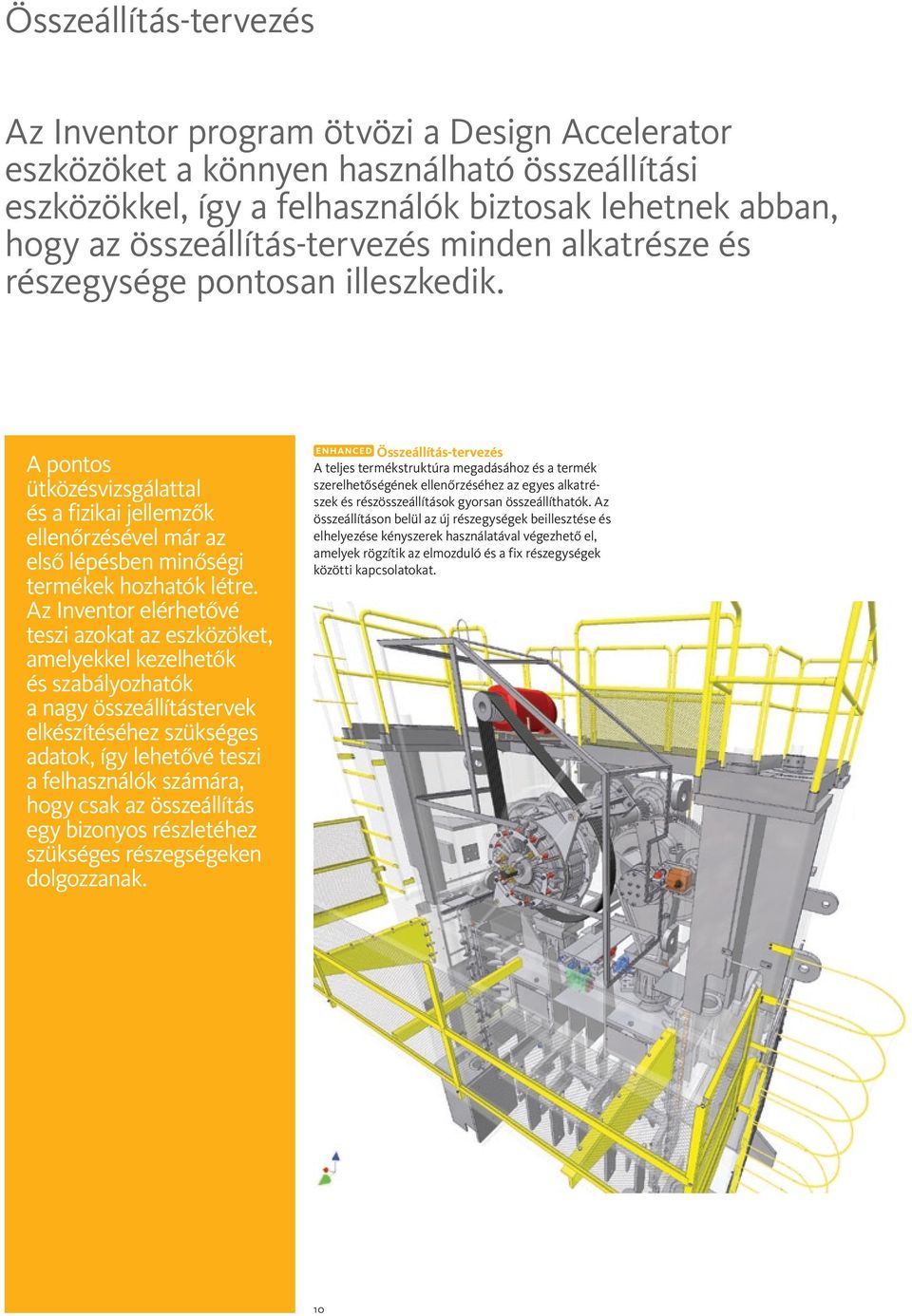

10 Összeállítás-tervezés Az Inventor program ötvözi a Design Accelerator eszközöket a könnyen használható összeállítási eszközökkel, így a felhasználók biztosak lehetnek abban, hogy az összeállítás-tervezés minden alkatrésze és részegysége pontosan illeszkedik. A pontos ütközésvizsgálattal és a fizikai jellemzők ellenőrzésével már az első lépésben minőségi termékek hozhatók létre. Az Inventor elérhetővé teszi azokat az eszközöket, amelyekkel kezelhetők és szabályozhatók a nagy összeállítástervek elkészítéséhez szükséges adatok, így lehetővé teszi a felhasználók számára, hogy csak az összeállítás egy bizonyos részletéhez szükséges részegségeken dolgozzanak. Összeállítás-tervezés A teljes termékstruktúra megadásához és a termék szerelhetőségének ellenőrzéséhez az egyes alkatrészek és részösszeállítások gyorsan összeállíthatók. Az összeállításon belül az új részegységek beillesztése és elhelyezése kényszerek használatával végezhető el, amelyek rögzítik az elmozduló és a fix részegységek közötti kapcsolatokat. 10

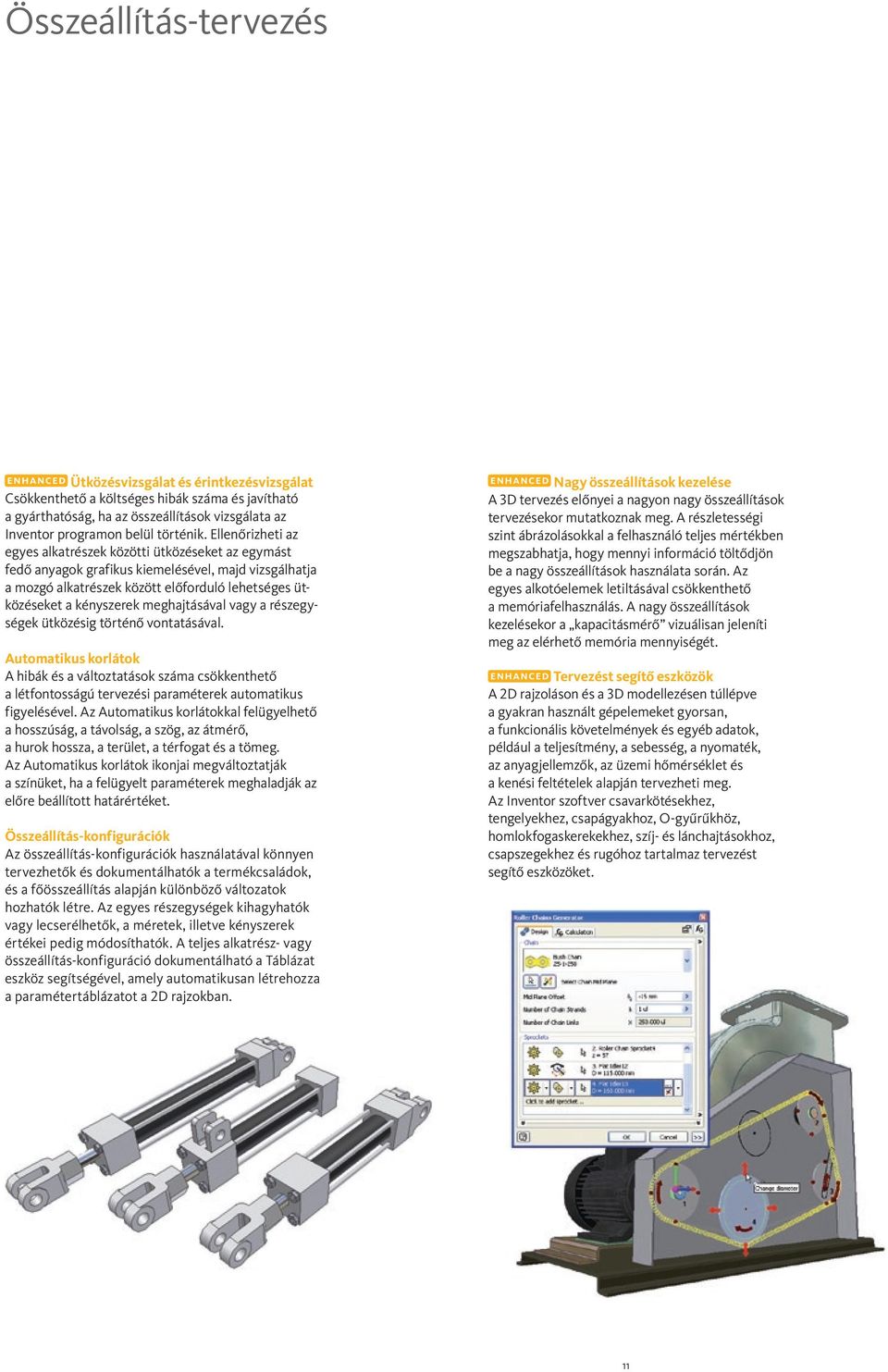

11 Összeállítás-tervezés Ütközésvizsgálat és érintkezésvizsgálat Csökkenthető a költséges hibák száma és javítható a gyárthatóság, ha az összeállítások vizsgálata az Inventor programon belül történik. Ellenőrizheti az egyes alkatrészek közötti ütközéseket az egymást fedő anyagok grafikus kiemelésével, majd vizsgálhatja a mozgó alkatrészek között előforduló lehetséges ütközéseket a kényszerek meghajtásával vagy a részegységek ütközésig történő vontatásával. Automatikus korlátok A hibák és a változtatások száma csökkenthető a létfontosságú tervezési paraméterek automatikus figyelésével. Az Automatikus korlátokkal felügyelhető a hosszúság, a távolság, a szög, az átmérő, a hurok hossza, a terület, a térfogat és a tömeg. Az Automatikus korlátok ikonjai megváltoztatják a színüket, ha a felügyelt paraméterek meghaladják az előre beállított határértéket. Összeállítás-konfigurációk Az összeállítás-konfigurációk használatával könnyen tervezhetők és dokumentálhatók a termékcsaládok, és a főösszeállítás alapján különböző változatok hozhatók létre. Az egyes részegységek kihagyhatók vagy lecserélhetők, a méretek, illetve kényszerek értékei pedig módosíthatók. A teljes alkatrész- vagy összeállítás-konfiguráció dokumentálható a Táblázat eszköz segítségével, amely automatikusan létrehozza a paramétertáblázatot a 2D rajzokban. Nagy összeállítások kezelése A 3D tervezés előnyei a nagyon nagy összeállítások tervezésekor mutatkoznak meg. A részletességi szint ábrázolásokkal a felhasználó teljes mértékben megszabhatja, hogy mennyi információ töltődjön be a nagy összeállítások használata során. Az egyes alkotóelemek letiltásával csökkenthető a memóriafelhasználás. A nagy összeállítások kezelésekor a kapacitásmérő vizuálisan jeleníti meg az elérhető memória mennyiségét. Tervezést segítő eszközök A 2D rajzoláson és a 3D modellezésen túllépve a gyakran használt gépelemeket gyorsan, a funkcionális követelmények és egyéb adatok, például a teljesítmény, a sebesség, a nyomaték, az anyagjellemzők, az üzemi hőmérséklet és a kenési feltételek alapján tervezheti meg. Az Inventor szoftver csavarkötésekhez, tengelyekhez, csapágyakhoz, O-gyűrűkhöz, homlokfogaskerekekhez, szíj- és lánchajtásokhoz, csapszegekhez és rugóhoz tartalmaz tervezést segítő eszközöket. 11

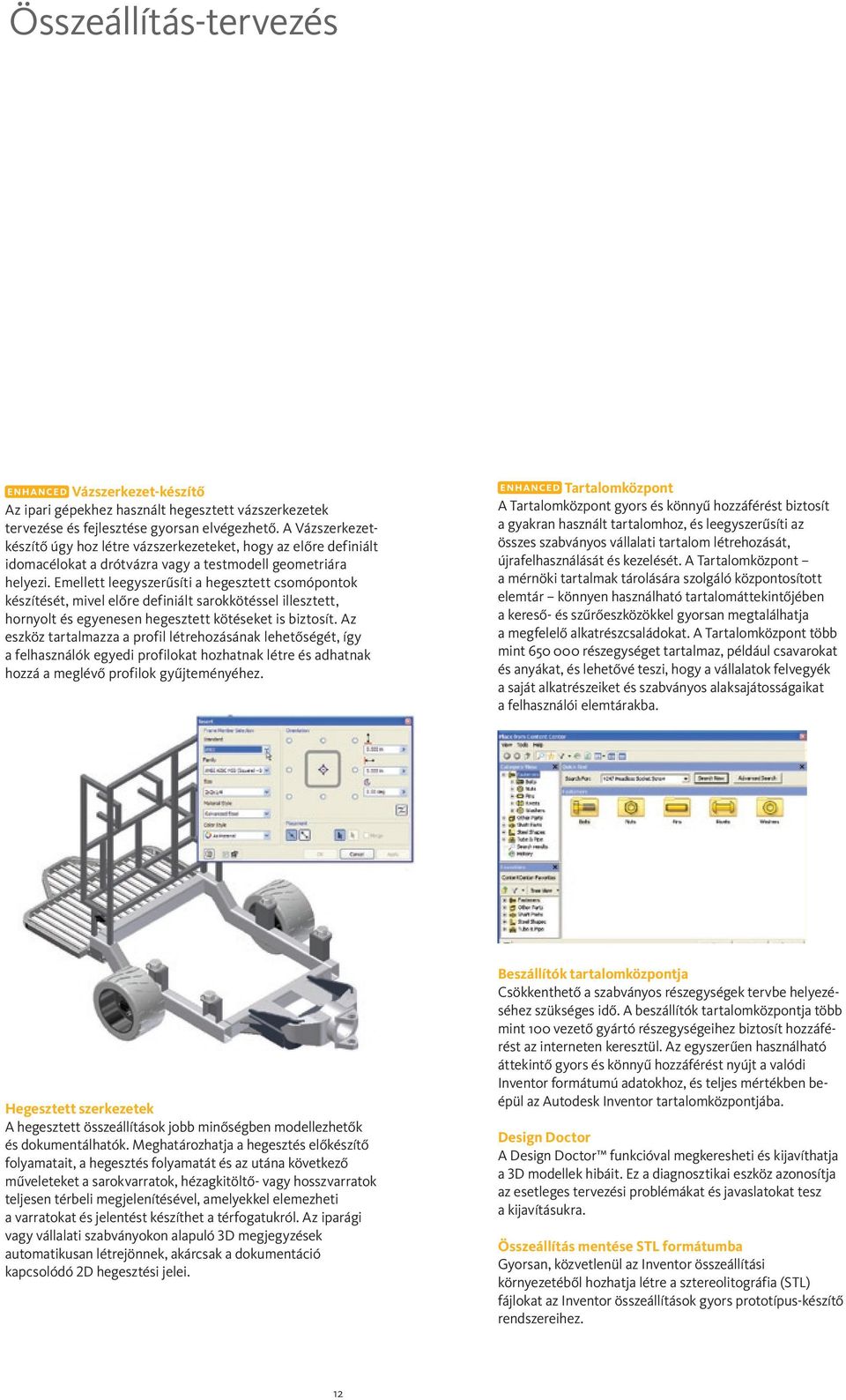

12 Összeállítás-tervezés Vázszerkezet-készítő Az ipari gépekhez használt hegesztett vázszerkezetek tervezése és fejlesztése gyorsan elvégezhető. A Vázszerkezetkészítő úgy hoz létre vázszerkezeteket, hogy az előre definiált idomacélokat a drótvázra vagy a testmodell geometriára helyezi. Emellett leegyszerűsíti a hegesztett csomópontok készítését, mivel előre definiált sarokkötéssel illesztett, hornyolt és egyenesen hegesztett kötéseket is biztosít. Az eszköz tartalmazza a profil létrehozásának lehetőségét, így a felhasználók egyedi profilokat hozhatnak létre és adhatnak hozzá a meglévő profilok gyűjteményéhez. Tartalomközpont A Tartalomközpont gyors és könnyű hozzáférést biztosít a gyakran használt tartalomhoz, és leegyszerűsíti az összes szabványos vállalati tartalom létrehozását, újrafelhasználását és kezelését. A Tartalomközpont a mérnöki tartalmak tárolására szolgáló központosított elemtár könnyen használható tartalomáttekintőjében a kereső- és szűrőeszközökkel gyorsan megtalálhatja a megfelelő alkatrészcsaládokat. A Tartalomközpont több mint részegységet tartalmaz, például csavarokat és anyákat, és lehetővé teszi, hogy a vállalatok felvegyék a saját alkatrészeiket és szabványos alaksajátosságaikat a felhasználói elemtárakba. Hegesztett szerkezetek A hegesztett összeállítások jobb minőségben modellezhetők és dokumentálhatók. Meghatározhatja a hegesztés előkészítő folyamatait, a hegesztés folyamatát és az utána következő műveleteket a sarokvarratok, hézagkitöltő- vagy hosszvarratok teljesen térbeli megjelenítésével, amelyekkel elemezheti a varratokat és jelentést készíthet a térfogatukról. Az iparági vagy vállalati szabványokon alapuló 3D megjegyzések automatikusan létrejönnek, akárcsak a dokumentáció kapcsolódó 2D hegesztési jelei. Beszállítók tartalomközpontja Csökkenthető a szabványos részegységek tervbe helyezéséhez szükséges idő. A beszállítók tartalomközpontja több mint 100 vezető gyártó részegységeihez biztosít hozzáférést az interneten keresztül. Az egyszerűen használható áttekintő gyors és könnyű hozzáférést nyújt a valódi Inventor formátumú adatokhoz, és teljes mértékben beépül az Autodesk Inventor tartalomközpontjába. Design Doctor A Design Doctor funkcióval megkeresheti és kijavíthatja a 3D modellek hibáit. Ez a diagnosztikai eszköz azonosítja az esetleges tervezési problémákat és javaslatokat tesz a kijavításukra. Összeállítás mentése STL formátumba Gyorsan, közvetlenül az Inventor összeállítási környezetéből hozhatja létre a sztereolitográfia (STL) fájlokat az Inventor összeállítások gyors prototípus-készítő rendszereihez. 12

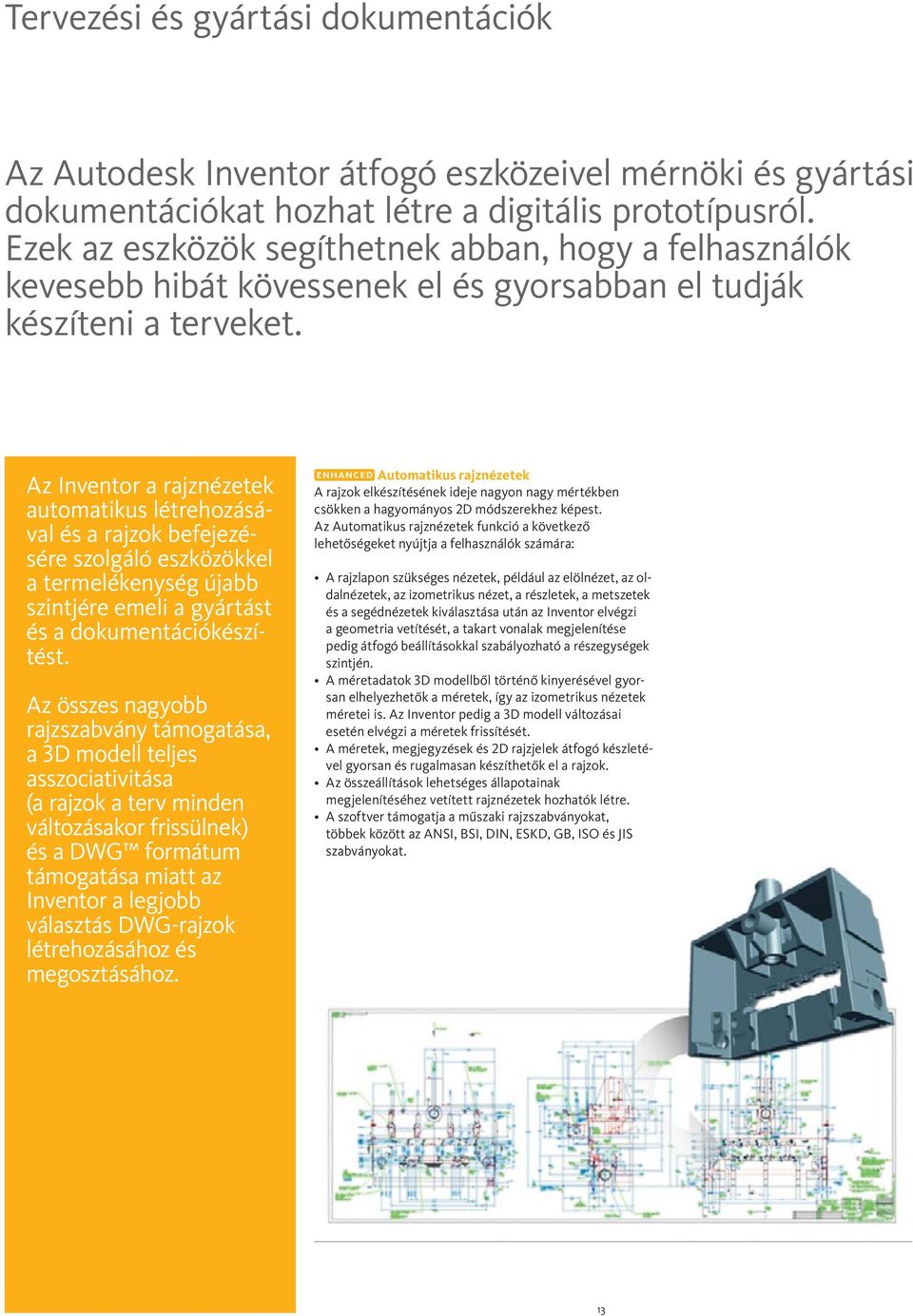

13 Tervezési és gyártási dokumentációk Az Autodesk Inventor átfogó eszközeivel mérnöki és gyártási dokumentációkat hozhat létre a digitális prototípusról. Ezek az eszközök segíthetnek abban, hogy a felhasználók kevesebb hibát kövessenek el és gyorsabban el tudják készíteni a terveket. Az Inventor a rajznézetek automatikus létrehozásával és a rajzok befejezésére szolgáló eszközökkel a termelékenység újabb szintjére emeli a gyártást és a dokumentációkészítést. Az összes nagyobb rajzszabvány támogatása, a 3D modell teljes asszociativitása (a rajzok a terv minden változásakor frissülnek) és a DWG formátum támogatása miatt az Inventor a legjobb választás DWG-rajzok létrehozásához és megosztásához. Automatikus rajznézetek A rajzok elkészítésének ideje nagyon nagy mértékben csökken a hagyományos 2D módszerekhez képest. Az Automatikus rajznézetek funkció a következő lehetőségeket nyújtja a felhasználók számára: A rajzlapon szükséges nézetek, például az elölnézet, az oldalnézetek, az izometrikus nézet, a részletek, a metszetek és a segédnézetek kiválasztása után az Inventor elvégzi a geometria vetítését, a takart vonalak megjelenítése pedig átfogó beállításokkal szabályozható a részegységek szintjén. A méretadatok 3D modellből történő kinyerésével gyorsan elhelyezhetők a méretek, így az izometrikus nézetek méretei is. Az Inventor pedig a 3D modell változásai esetén elvégzi a méretek frissítését. A méretek, megjegyzések és 2D rajzjelek átfogó készletével gyorsan és rugalmasan készíthetők el a rajzok. Az összeállítások lehetséges állapotainak megjelenítéséhez vetített rajznézetek hozhatók létre. A szoftver támogatja a műszaki rajzszabványokat, többek között az ANSI, BSI, DIN, ESKD, GB, ISO és JIS szabványokat. 13

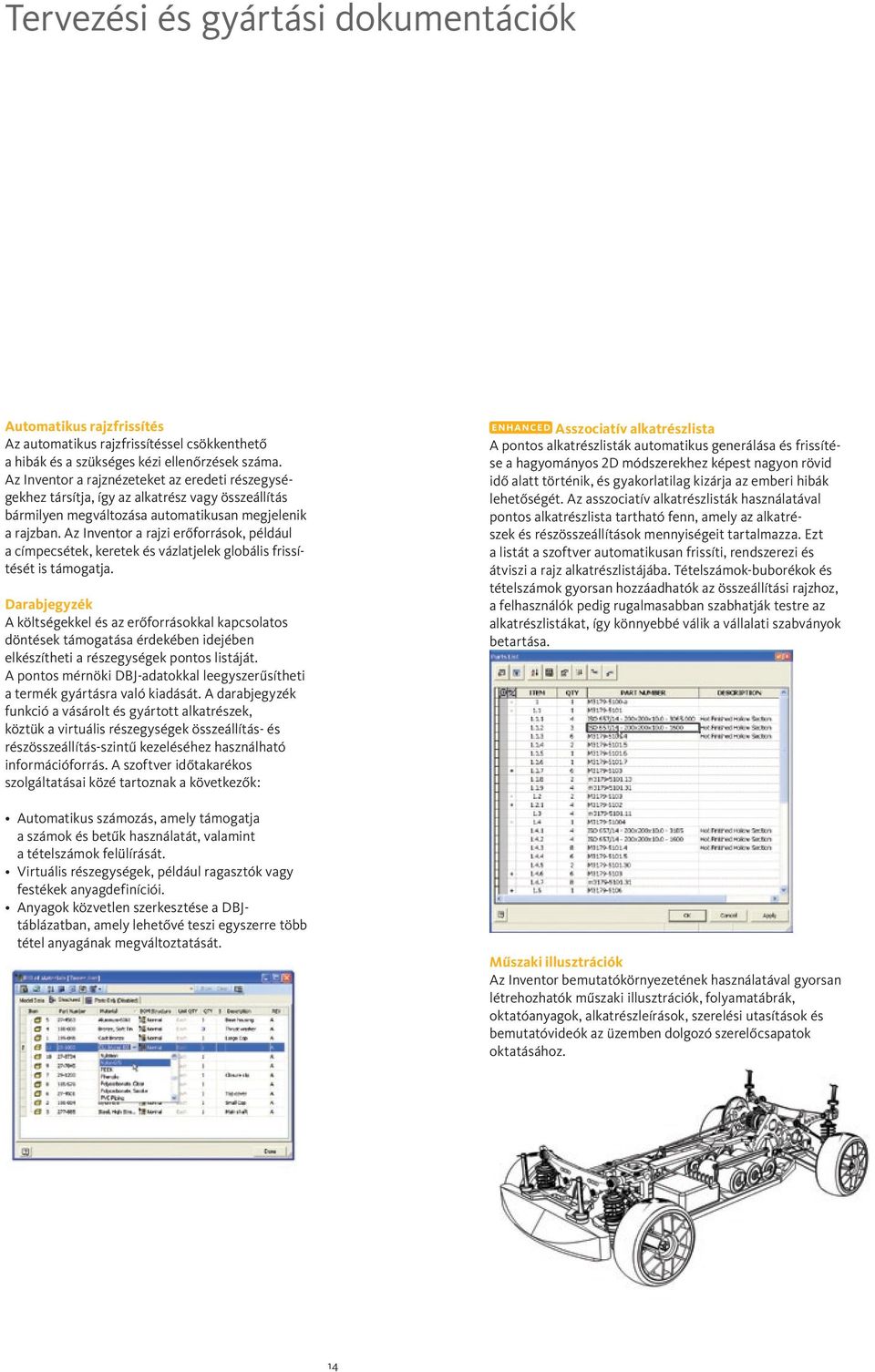

14 Tervezési és gyártási dokumentációk Automatikus rajzfrissítés Az automatikus rajzfrissítéssel csökkenthető a hibák és a szükséges kézi ellenőrzések száma. Az Inventor a rajznézeteket az eredeti részegységekhez társítja, így az alkatrész vagy összeállítás bármilyen megváltozása automatikusan megjelenik a rajzban. Az Inventor a rajzi erőforrások, például a címpecsétek, keretek és vázlatjelek globális frissítését is támogatja. Darabjegyzék A költségekkel és az erőforrásokkal kapcsolatos döntések támogatása érdekében idejében elkészítheti a részegységek pontos listáját. A pontos mérnöki DBJ-adatokkal leegyszerűsítheti a termék gyártásra való kiadását. A darabjegyzék funkció a vásárolt és gyártott alkatrészek, köztük a virtuális részegységek összeállítás- és részösszeállítás-szintű kezeléséhez használható információforrás. A szoftver időtakarékos szolgáltatásai közé tartoznak a következők: Automatikus számozás, amely támogatja a számok és betűk használatát, valamint a tételszámok felülírását. Virtuális részegységek, például ragasztók vagy festékek anyagdefiníciói. Anyagok közvetlen szerkesztése a DBJtáblázatban, amely lehetővé teszi egyszerre több tétel anyagának megváltoztatását. Asszociatív alkatrészlista A pontos alkatrészlisták automatikus generálása és frissítése a hagyományos 2D módszerekhez képest nagyon rövid idő alatt történik, és gyakorlatilag kizárja az emberi hibák lehetőségét. Az asszociatív alkatrészlisták használatával pontos alkatrészlista tartható fenn, amely az alkatrészek és részösszeállítások mennyiségeit tartalmazza. Ezt a listát a szoftver automatikusan frissíti, rendszerezi és átviszi a rajz alkatrészlistájába. Tételszámok-buborékok és tételszámok gyorsan hozzáadhatók az összeállítási rajzhoz, a felhasználók pedig rugalmasabban szabhatják testre az alkatrészlistákat, így könnyebbé válik a vállalati szabványok betartása. Műszaki illusztrációk Az Inventor bemutatókörnyezetének használatával gyorsan létrehozhatók műszaki illusztrációk, folyamatábrák, oktatóanyagok, alkatrészleírások, szerelési utasítások és bemutatóvideók az üzemben dolgozó szerelőcsapatok oktatásához. 14

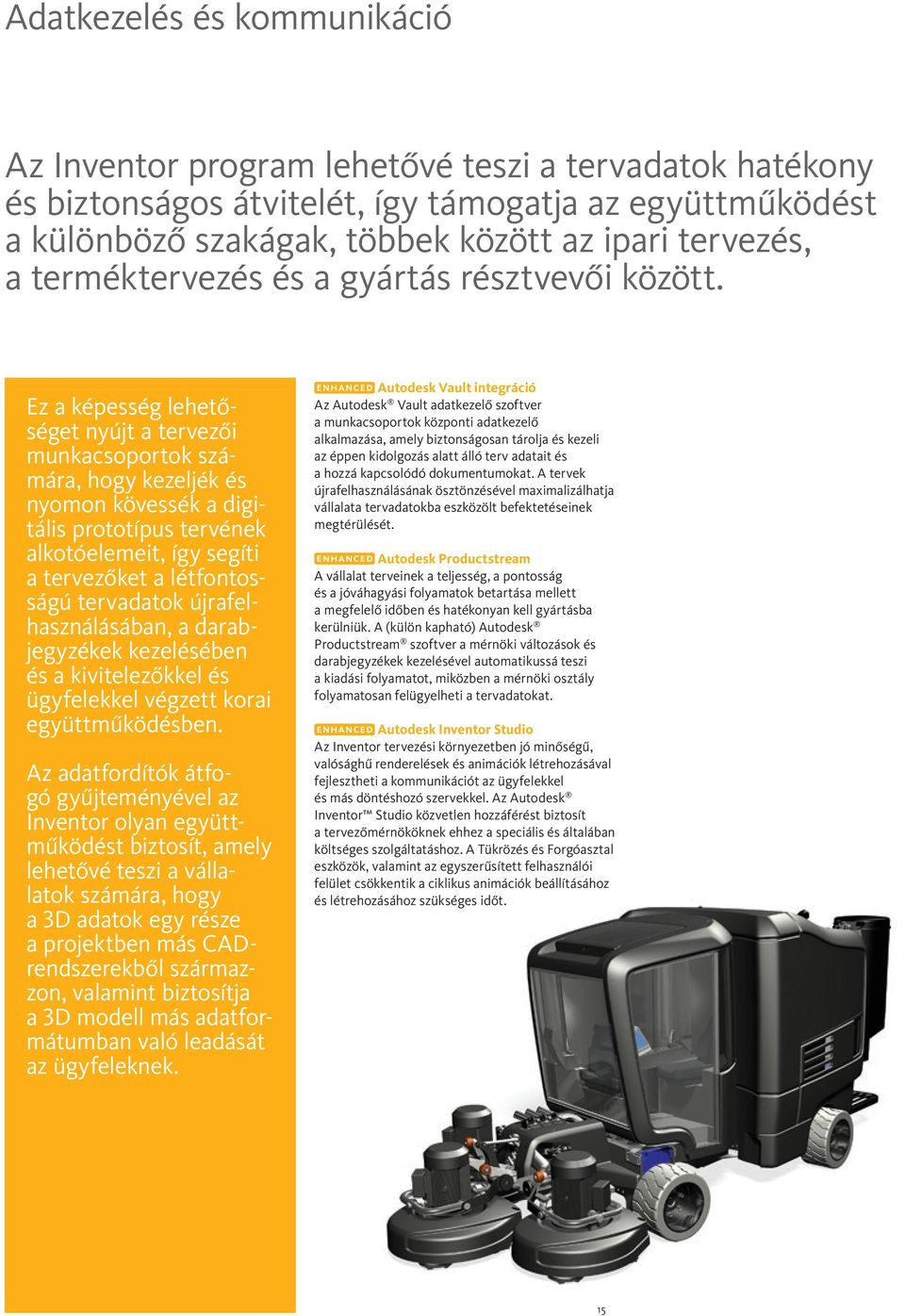

15 Adatkezelés és kommunikáció Az Inventor program lehetővé teszi a tervadatok hatékony és biztonságos átvitelét, így támogatja az együttműködést a különböző szakágak, többek között az ipari tervezés, a terméktervezés és a gyártás résztvevői között. Ez a képesség lehetőséget nyújt a tervezői munkacsoportok számára, hogy kezeljék és nyomon kövessék a digitális prototípus tervének alkotóelemeit, így segíti a tervezőket a létfontosságú tervadatok újrafelhasználásában, a darabjegyzékek kezelésében és a kivitelezőkkel és ügyfelekkel végzett korai együttműködésben. Az adatfordítók átfogó gyűjteményével az Inventor olyan együttműködést biztosít, amely lehetővé teszi a vállalatok számára, hogy a 3D adatok egy része a projektben más CADrendszerekből származzon, valamint biztosítja a 3D modell más adatformátumban való leadását az ügyfeleknek. Autodesk Vault integráció Az Autodesk Vault adatkezelő szoftver a munkacsoportok központi adatkezelő alkalmazása, amely biztonságosan tárolja és kezeli az éppen kidolgozás alatt álló terv adatait és a hozzá kapcsolódó dokumentumokat. A tervek újrafelhasználásának ösztönzésével maximalizálhatja vállalata tervadatokba eszközölt befektetéseinek megtérülését. Autodesk Productstream A vállalat terveinek a teljesség, a pontosság és a jóváhagyási folyamatok betartása mellett a megfelelő időben és hatékonyan kell gyártásba kerülniük. A (külön kapható) Autodesk Productstream szoftver a mérnöki változások és darabjegyzékek kezelésével automatikussá teszi a kiadási folyamatot, miközben a mérnöki osztály folyamatosan felügyelheti a tervadatokat. Autodesk Inventor Studio Az Inventor tervezési környezetben jó minőségű, valósághű renderelések és animációk létrehozásával fejlesztheti a kommunikációt az ügyfelekkel és más döntéshozó szervekkel. Az Autodesk Inventor Studio közvetlen hozzáférést biztosít a tervezőmérnököknek ehhez a speciális és általában költséges szolgáltatáshoz. A Tükrözés és Forgóasztal eszközök, valamint az egyszerűsített felhasználói felület csökkentik a ciklikus animációk beállításához és létrehozásához szükséges időt. 15

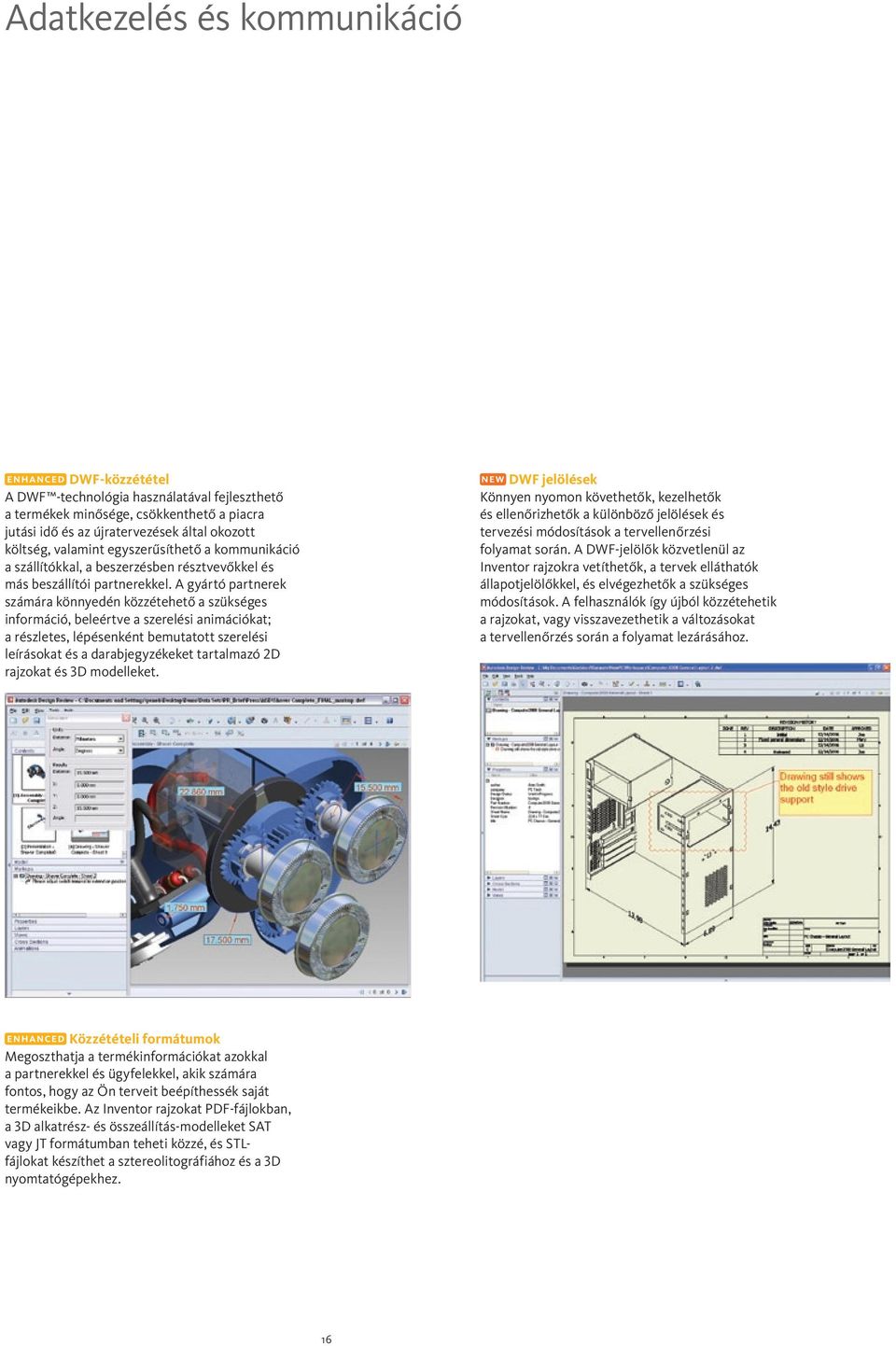

16 Adatkezelés és kommunikáció DWF-közzététel A DWF -technológia használatával fejleszthető a termékek minősége, csökkenthető a piacra jutási idő és az újratervezések által okozott költség, valamint egyszerűsíthető a kommunikáció a szállítókkal, a beszerzésben résztvevőkkel és más beszállítói partnerekkel. A gyártó partnerek számára könnyedén közzétehető a szükséges információ, beleértve a szerelési animációkat; a részletes, lépésenként bemutatott szerelési leírásokat és a darabjegyzékeket tartalmazó 2D rajzokat és 3D modelleket. DWF jelölések Könnyen nyomon követhetők, kezelhetők és ellenőrizhetők a különböző jelölések és tervezési módosítások a tervellenőrzési folyamat során. A DWF-jelölők közvetlenül az Inventor rajzokra vetíthetők, a tervek elláthatók állapotjelölőkkel, és elvégezhetők a szükséges módosítások. A felhasználók így újból közzétehetik a rajzokat, vagy visszavezethetik a változásokat a tervellenőrzés során a folyamat lezárásához. Közzétételi formátumok Megoszthatja a termékinformációkat azokkal a partnerekkel és ügyfelekkel, akik számára fontos, hogy az Ön terveit beépíthessék saját termékeikbe. Az Inventor rajzokat PDF-fájlokban, a 3D alkatrész- és összeállítás-modelleket SAT vagy JT formátumban teheti közzé, és STLfájlokat készíthet a sztereolitográfiához és a 3D nyomtatógépekhez. 16

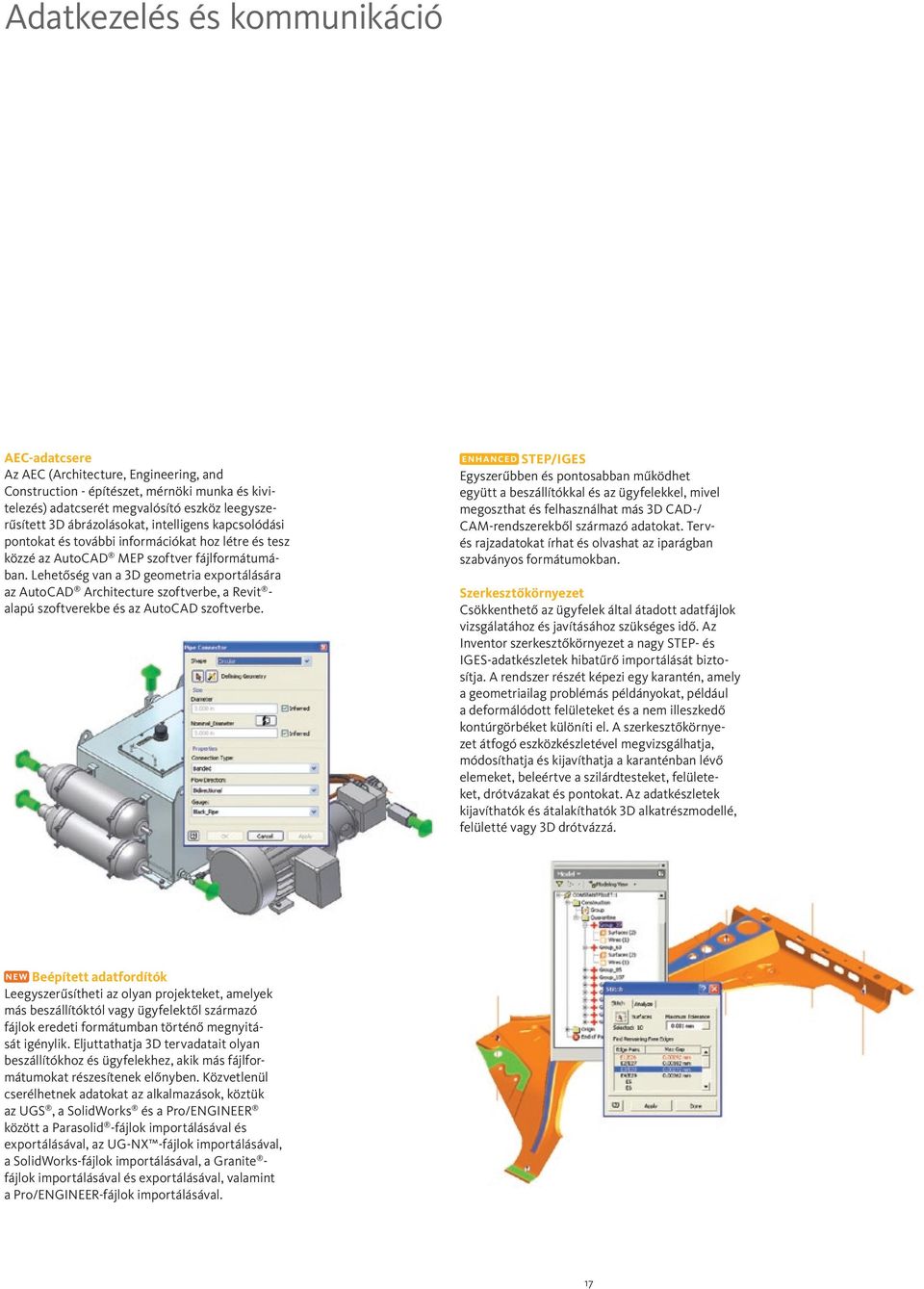

17 Adatkezelés és kommunikáció AEC-adatcsere Az AEC (Architecture, Engineering, and Construction - építészet, mérnöki munka és kivitelezés) adatcserét megvalósító eszköz leegyszerűsített 3D ábrázolásokat, intelligens kapcsolódási pontokat és további információkat hoz létre és tesz közzé az AutoCAD MEP szoftver fájlformátumában. Lehetőség van a 3D geometria exportálására az AutoCAD Architecture szoftverbe, a Revit - alapú szoftverekbe és az AutoCAD szoftverbe. STEP/IGES Egyszerűbben és pontosabban működhet együtt a beszállítókkal és az ügyfelekkel, mivel megoszthat és felhasználhat más 3D CAD-/ CAM-rendszerekből származó adatokat. Tervés rajzadatokat írhat és olvashat az iparágban szabványos formátumokban. Szerkesztőkörnyezet Csökkenthető az ügyfelek által átadott adatfájlok vizsgálatához és javításához szükséges idő. Az Inventor szerkesztőkörnyezet a nagy STEP- és IGES-adatkészletek hibatűrő importálását biztosítja. A rendszer részét képezi egy karantén, amely a geometriailag problémás példányokat, például a deformálódott felületeket és a nem illeszkedő kontúrgörbéket különíti el. A szerkesztőkörnyezet átfogó eszközkészletével megvizsgálhatja, módosíthatja és kijavíthatja a karanténban lévő elemeket, beleértve a szilárdtesteket, felületeket, drótvázakat és pontokat. Az adatkészletek kijavíthatók és átalakíthatók 3D alkatrészmodellé, felületté vagy 3D drótvázzá. Beépített adatfordítók Leegyszerűsítheti az olyan projekteket, amelyek más beszállítóktól vagy ügyfelektől származó fájlok eredeti formátumban történő megnyitását igénylik. Eljuttathatja 3D tervadatait olyan beszállítókhoz és ügyfelekhez, akik más fájlformátumokat részesítenek előnyben. Közvetlenül cserélhetnek adatokat az alkalmazások, köztük az UGS, a SolidWorks és a Pro/ENGINEER között a Parasolid -fájlok importálásával és exportálásával, az UG-NX -fájlok importálásával, a SolidWorks-fájlok importálásával, a Granite - fájlok importálásával és exportálásával, valamint a Pro/ENGINEER-fájlok importálásával. 17

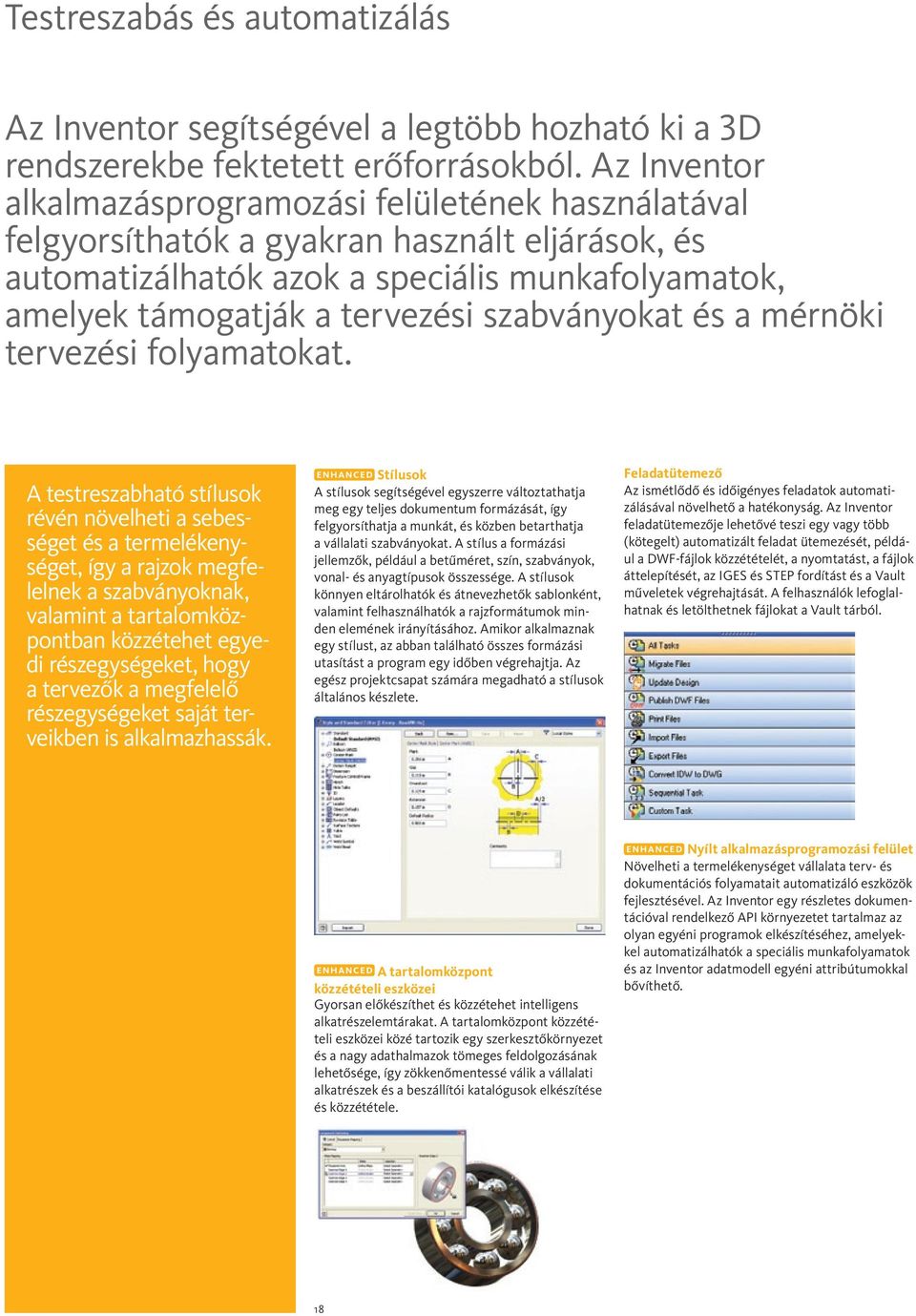

18 Testreszabás és automatizálás Az Inventor segítségével a legtöbb hozható ki a 3D rendszerekbe fektetett erőforrásokból. Az Inventor alkalmazásprogramozási felületének használatával felgyorsíthatók a gyakran használt eljárások, és automatizálhatók azok a speciális munkafolyamatok, amelyek támogatják a tervezési szabványokat és a mérnöki tervezési folyamatokat. A testreszabható stílusok révén növelheti a sebességet és a termelékenységet, így a rajzok megfelelnek a szabványoknak, valamint a tartalomközpontban közzétehet egyedi részegységeket, hogy a tervezők a megfelelő részegységeket saját terveikben is alkalmazhassák. Stílusok A stílusok segítségével egyszerre változtathatja meg egy teljes dokumentum formázását, így felgyorsíthatja a munkát, és közben betarthatja a vállalati szabványokat. A stílus a formázási jellemzők, például a betűméret, szín, szabványok, vonal- és anyagtípusok összessége. A stílusok könnyen eltárolhatók és átnevezhetők sablonként, valamint felhasználhatók a rajzformátumok minden elemének irányításához. Amikor alkalmaznak egy stílust, az abban található összes formázási utasítást a program egy időben végrehajtja. Az egész projektcsapat számára megadható a stílusok általános készlete. Feladatütemező Az ismétlődő és időigényes feladatok automatizálásával növelhető a hatékonyság. Az Inventor feladatütemezője lehetővé teszi egy vagy több (kötegelt) automatizált feladat ütemezését, például a DWF-fájlok közzétételét, a nyomtatást, a fájlok áttelepítését, az IGES és STEP fordítást és a Vault műveletek végrehajtását. A felhasználók lefoglalhatnak és letölthetnek fájlokat a Vault tárból. A tartalomközpont közzétételi eszközei Gyorsan előkészíthet és közzétehet intelligens alkatrészelemtárakat. A tartalomközpont közzétételi eszközei közé tartozik egy szerkesztőkörnyezet és a nagy adathalmazok tömeges feldolgozásának lehetősége, így zökkenőmentessé válik a vállalati alkatrészek és a beszállítói katalógusok elkészítése és közzététele. Nyílt alkalmazásprogramozási felület Növelheti a termelékenységet vállalata terv- és dokumentációs folyamatait automatizáló eszközök fejlesztésével. Az Inventor egy részletes dokumentációval rendelkező API környezetet tartalmaz az olyan egyéni programok elkészítéséhez, amelyekkel automatizálhatók a speciális munkafolyamatok és az Inventor adatmodell egyéni attribútumokkal bővíthető. 18

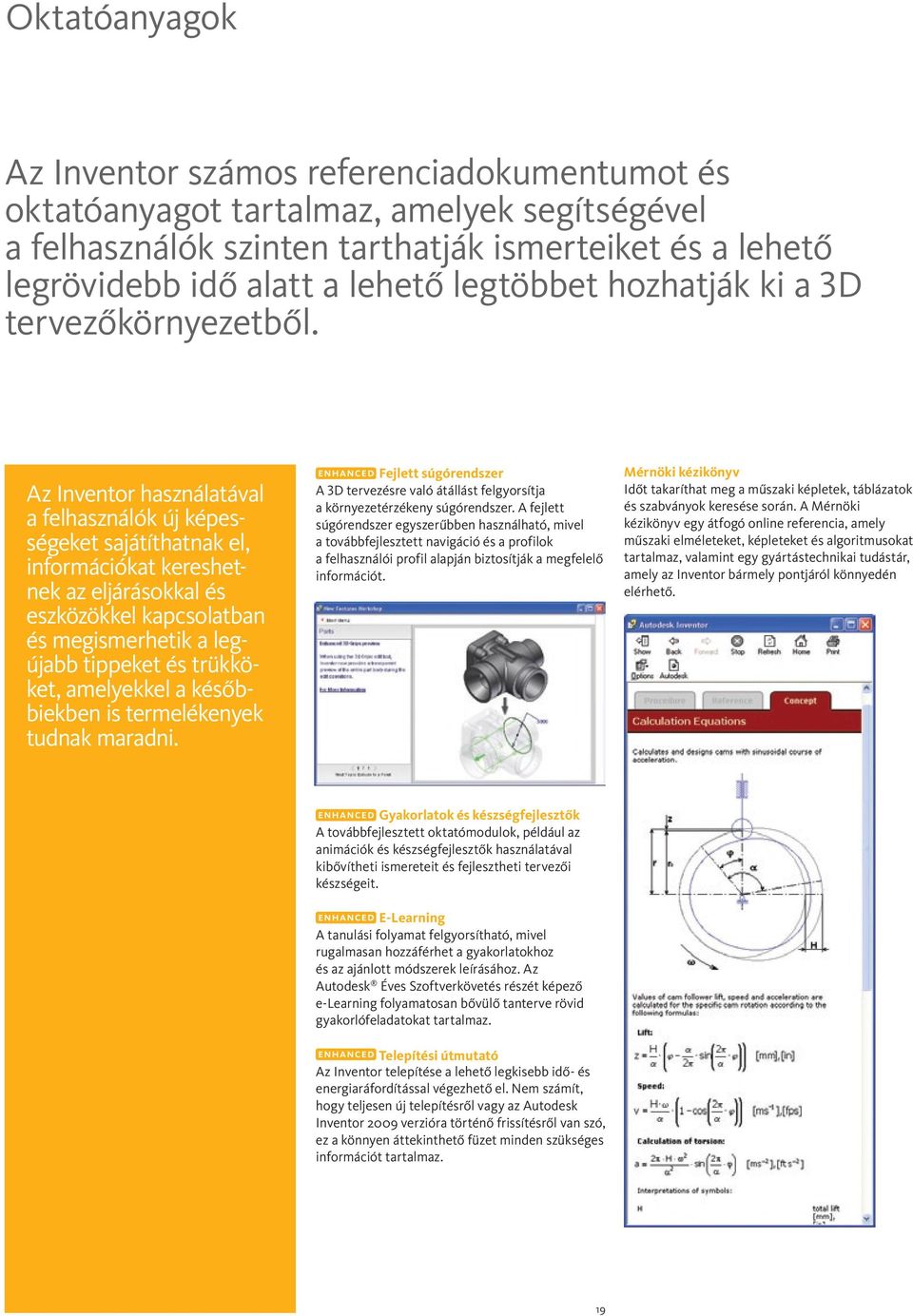

19 Oktatóanyagok Az Inventor számos referenciadokumentumot és oktatóanyagot tartalmaz, amelyek segítségével a felhasználók szinten tarthatják ismerteiket és a lehető legrövidebb idő alatt a lehető legtöbbet hozhatják ki a 3D tervezőkörnyezetből. Az Inventor használatával a felhasználók új képességeket sajátíthatnak el, információkat kereshetnek az eljárásokkal és eszközökkel kapcsolatban és megismerhetik a legújabb tippeket és trükköket, amelyekkel a későbbiekben is termelékenyek tudnak maradni. Fejlett súgórendszer A 3D tervezésre való átállást felgyorsítja a környezetérzékeny súgórendszer. A fejlett súgórendszer egyszerűbben használható, mivel a továbbfejlesztett navigáció és a profilok a felhasználói profil alapján biztosítják a megfelelő információt. Mérnöki kézikönyv Időt takaríthat meg a műszaki képletek, táblázatok és szabványok keresése során. A Mérnöki kézikönyv egy átfogó online referencia, amely műszaki elméleteket, képleteket és algoritmusokat tartalmaz, valamint egy gyártástechnikai tudástár, amely az Inventor bármely pontjáról könnyedén elérhető. Gyakorlatok és készségfejlesztők A továbbfejlesztett oktatómodulok, például az animációk és készségfejlesztők használatával kibővítheti ismereteit és fejlesztheti tervezői készségeit. E-Learning A tanulási folyamat felgyorsítható, mivel rugalmasan hozzáférhet a gyakorlatokhoz és az ajánlott módszerek leírásához. Az Autodesk Éves Szoftverkövetés részét képező e-learning folyamatosan bővülő tanterve rövid gyakorlófeladatokat tartalmaz. Telepítési útmutató Az Inventor telepítése a lehető legkisebb idő- és energiaráfordítással végezhető el. Nem számít, hogy teljesen új telepítésről vagy az Autodesk Inventor 2009 verzióra történő frissítésről van szó, ez a könnyen áttekinthető füzet minden szükséges információt tartalmaz. 19

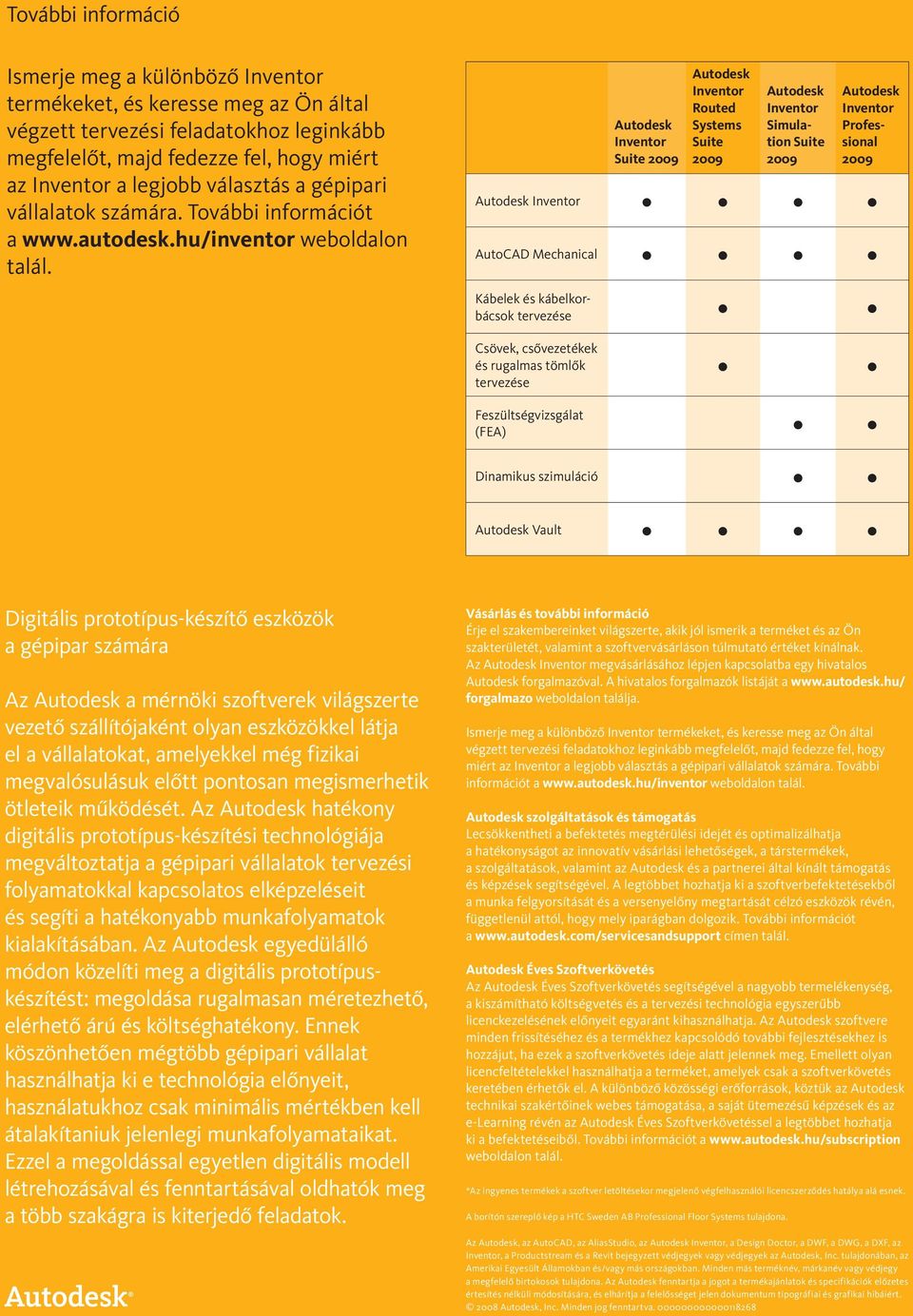

20 További információ Autodesk Inventor Systems Autodesk Inventor Simulation Suite 2009 Autodesk Inventor Professional 2009 Autodesk Inventor AutoCAD Mechanical Heading Ismerje meg a large különböző > KievitPro Inventor Regular 23 on 23 pt, 75% black. termékeket, Ut és enim keresse ad meg mini az Ön által mim veniami quis nostrud Routed Autodesk exercitation végzett tervezési feladatokhoz ullam, corpor leginkább suscipit laboris Lorem megfelelőt, majd fedezze fel, hogy miért Inventor Suite Suite ipsum az Inventor etalus a legjobb siti választás amet, a gépipari duis autem conitu secutur adipscing vállalatok számára. elitsef További diam információt eiusmod magnus. Etion a weboldalon ullam, corpor suscipit laboris Lorem ipsum etalus talál. siti amet, duis autem conitu secutur adipscing Kábelek és kábelkor- elitsef diam eiusmod magnus. bácsok tervezése Csövek, csővezetékek és rugalmas tömlők tervezése Feszültségvizsgálat (FEA) Dinamikus szimuláció Autodesk Vault Digitális prototípus-készítő eszközök a gépipar számára Az Autodesk a mérnöki szoftverek világszerte vezető szállítójaként olyan eszközökkel látja el a vállalatokat, amelyekkel még fizikai megvalósulásuk előtt pontosan megismerhetik ötleteik működését. Az Autodesk hatékony digitális prototípus-készítési technológiája megváltoztatja a gépipari vállalatok tervezési folyamatokkal kapcsolatos elképzeléseit és segíti a hatékonyabb munkafolyamatok kialakításában. Az Autodesk egyedülálló módon közelíti meg a digitális prototípuskészítést: megoldása rugalmasan méretezhető, elérhető árú és költséghatékony. Ennek köszönhetően mégtöbb gépipari vállalat használhatja ki e technológia előnyeit, használatukhoz csak minimális mértékben kell átalakítaniuk jelenlegi munkafolyamataikat. Ezzel a megoldással egyetlen digitális modell létrehozásával és fenntartásával oldhatók meg a több szakágra is kiterjedő feladatok. Vásárlás és további információ Érje el szakembereinket világszerte, akik jól ismerik a terméket és az Ön szakterületét, valamint a szoftvervásárláson túlmutató értéket kínálnak. Az Autodesk Inventor megvásárlásához lépjen kapcsolatba egy hivatalos Autodesk forgalmazóval. A hivatalos forgalmazók listáját a forgalmazo weboldalon találja. Ismerje meg a különböző Inventor termékeket, és keresse meg az Ön által végzett tervezési feladatokhoz leginkább megfelelőt, majd fedezze fel, hogy miért az Inventor a legjobb választás a gépipari vállalatok számára. További információt a weboldalon talál. Autodesk szolgáltatások és támogatás Text heading > KievitPro Bold 8.5 on 10.5 pt, product family color Lecsökkentheti a befektetés megtérülési idejét és optimalizálhatja Body Text > KievitPro Regular 8.5 on 10.5 pt, black. lorem ipsum etalus sit amet, a hatékonyságot az innovatív vásárlási lehetőségek, a társtermékek, duis autem consecutur adipscing elit, sef diam nonumy eiusmod tempor incident a szolgáltatások, valamint az Autodesk és a partnerei által kínált támogatás ut labore magna aliquam erat volupat. Ut enim ad minimim veniami quis és képzések segítségével. A legtöbbet hozhatja ki a szoftverbefektetésekből nostrud exercitation ullam, corpor suscipit laboris nisi ut aliquip ex ea commodo a munka felgyorsítását és a versenyelőny megtartását célzó eszközök révén, conseauat. Duis autem vel eum irure etalus in reprehjenderit in volupate velit függetlenül attól, hogy mely iparágban dolgozik. További információt ewsse moestai xom consequat. a címen talál. Text heading Autodesk Éves Szoftverkövetés Body Text. Vel illum etalusim eu fugiat nulla pariartur ignissim qui blandit Az Autodesk Éves Szoftverkövetés segítségével a nagyobb termelékenység, praes entl upatum delenit aigue duos etalus et molestais excepturisio toccaecet a kiszámítható költségvetés és a tervezési technológia egyszerűbb cupidat non. Lorem ipsum etalus sit amet, duis autem consecutur adipscing elit, licenckezelésének előnyeit egyaránt kihasználhatja. Az Autodesk szoftvere sef diam nonumy eiusmod te mpor incident ut labore magna aliquam erat. minden frissítéséhez és a termékhez kapcsolódó további fejlesztésekhez is hozzájut, ha ezek a szoftverkövetés ideje alatt jelennek meg. Emellett olyan Text heading licencfeltételekkel használhatja a terméket, amelyek csak a szoftverkövetés Body text. Lorem ipsum etalus sit amet, duis autem consecutur adipscing elit, keretében érhetők el. A különböző közösségi erőforrások, köztük az Autodesk sef diam nonumy eiusmod tempor incident ut labore magna aliquam erat technikai szakértőinek webes támogatása, a saját ütemezésű képzések és az volupat. Ut enim ad minimim veniami quis nostrud exercitation ullam, corpor e-learning révén az Autodesk Éves Szoftverkövetéssel a legtöbbet hozhatja suscipit laboris nisi ut aliquip ex ea commodo conseauat. Duis autem vel eum ki a befektetéseiből. További információt a irure etalus in reprehjenderit. weboldalon talál. *Az ingyenes termékek a szoftver letöltésekor megjelenő végfelhasználói licencszerződés hatálya alá esnek. A borítón szereplő kép a HTC Sweden AB Professional Floor Systems tulajdona. Legal text > KievitPro Regular 6 on 8 pt, black Registered trademarks of Autodesk, Inc., in the USA Az Autodesk, az AutoCAD, az AliasStudio, az Autodesk Inventor, a Design Doctor, a DWF, a DWG, a DXF, az and/or other countries. All other product names, brand names, or trademarks belong to their respective Inventor, a Productstream és a Revit bejegyzett védjegyek vagy védjegyek az Autodesk, Inc. tulajdonában, az holders Autodesk, Inc. All rights reserved. part number Amerikai Egyesült Államokban és/vagy más országokban. Minden más terméknév, márkanév vagy védjegy a megfelelő birtokosok tulajdona. Az Autodesk fenntartja a jogot a termékajánlatok és specifikációk előzetes értesítés nélküli módosítására, és elhárítja a felelősséget jelen dokumentum tipográfiai és grafikai hibáiért Autodesk, Inc. Minden jog fenntartva
