1 ADT 2006 HunPLUS Magyar Tartalom és Kiegészítés az Architectural Desktop 2006 programhoz Készítette: Hörcsik CAD Tanácsadó Kft. Budapest, július 30.

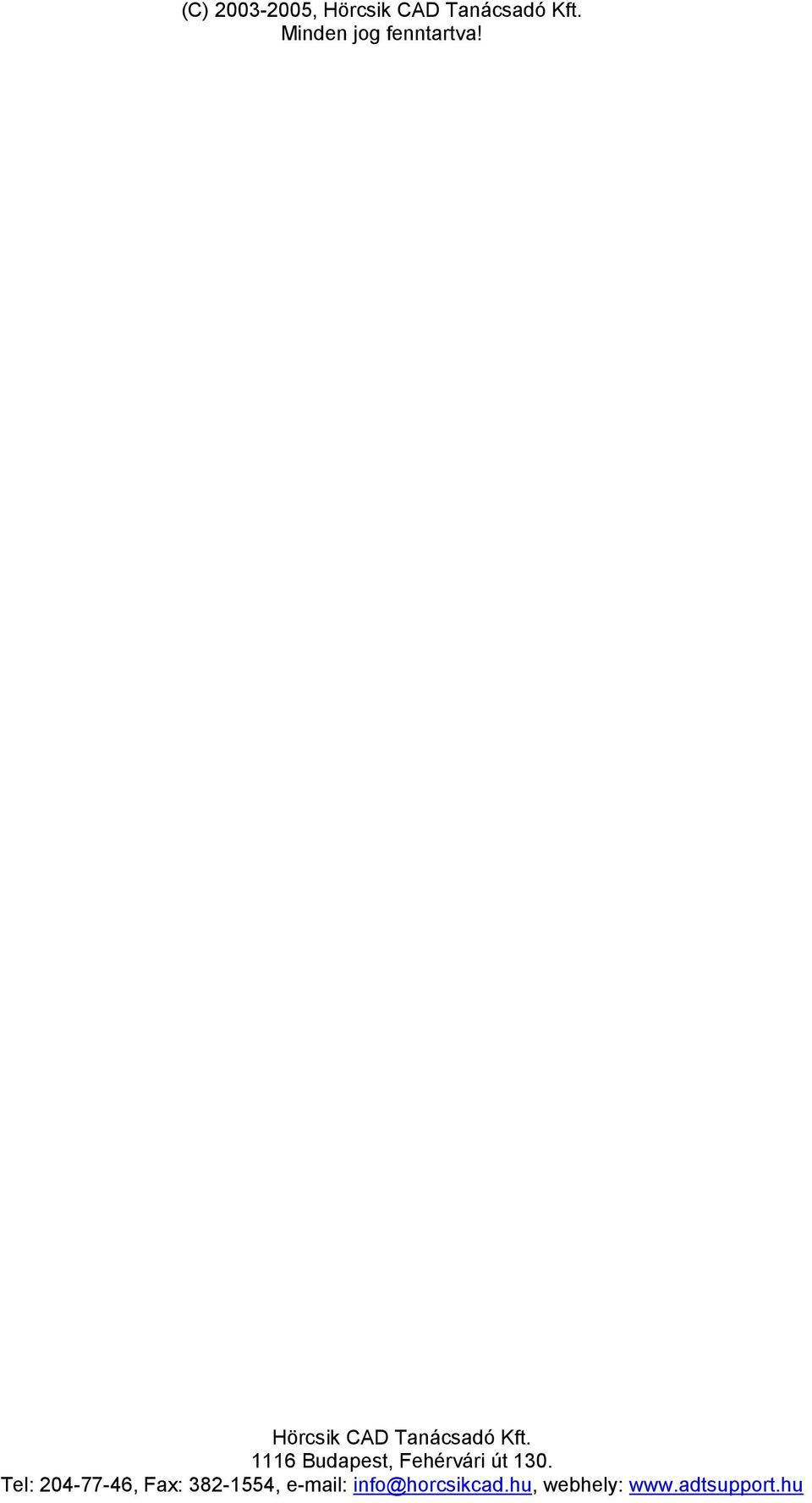

2 (C) , Hörcsik CAD Tanácsadó Kft. Minden jog fenntartva! Hörcsik CAD Tanácsadó Kft Budapest, Fehérvári út 130. Tel: , Fax: , webhely:

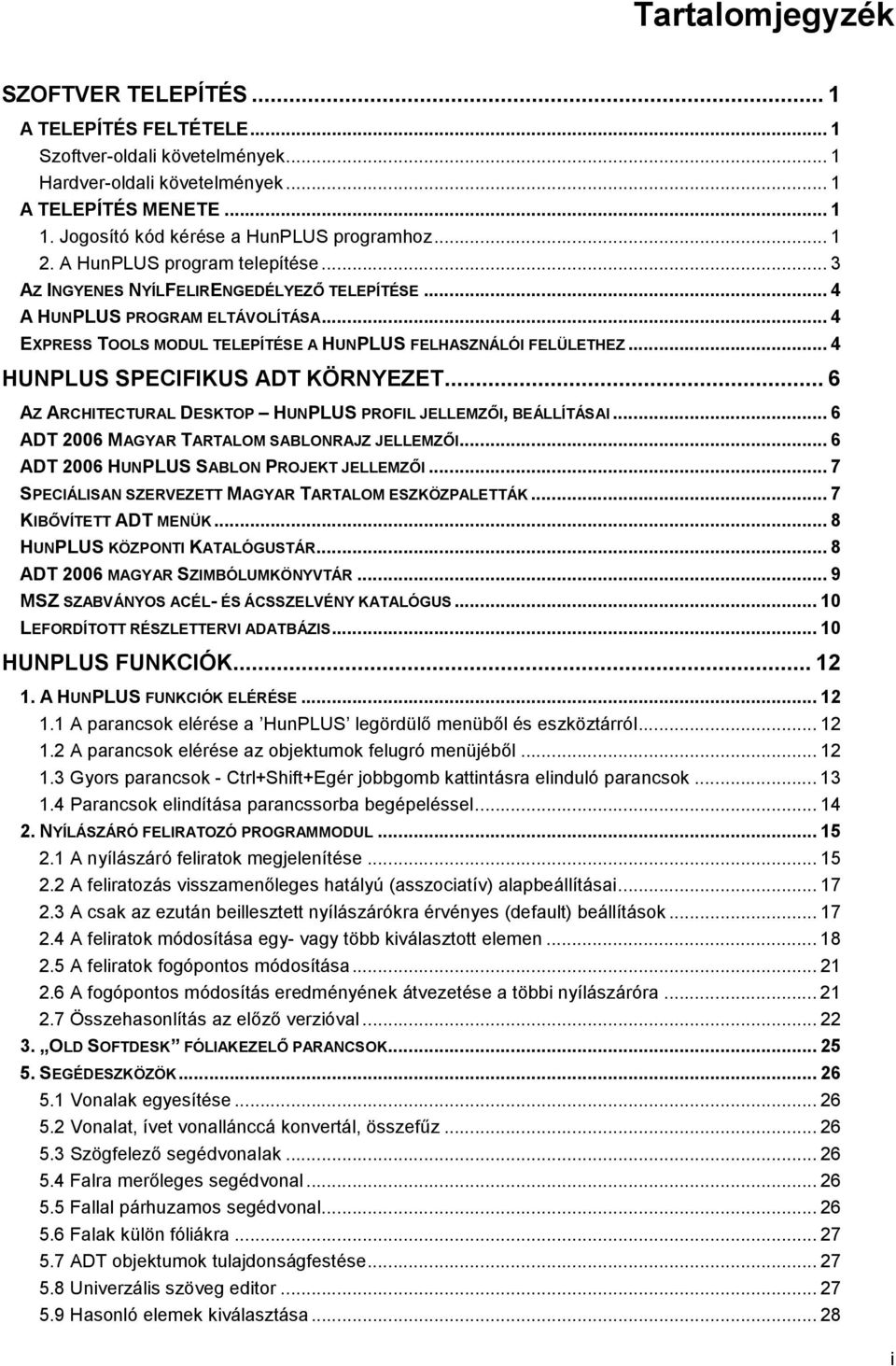

3 Tartalomjegyzék SZOFTVER TELEPÍTÉS... 1 A TELEPÍTÉS FELTÉTELE... 1 Szoftver-oldali követelmények... 1 Hardver-oldali követelmények... 1 A TELEPÍTÉS MENETE Jogosító kód kérése a HunPLUS programhoz A HunPLUS program telepítése... 3 AZ INGYENES NYÍLFELIRENGEDÉLYEZ8 TELEPÍTÉSE... 4 A HUNPLUS PROGRAM ELTÁVOLÍTÁSA... 4 EXPRESS TOOLS MODUL TELEPÍTÉSE A HUNPLUS FELHASZNÁLÓI FELÜLETHEZ... 4 HUNPLUS SPECIFIKUS ADT KÖRNYEZET... 6 AZ ARCHITECTURAL DESKTOP HUNPLUS PROFIL JELLEMZ8I, BEÁLLÍTÁSAI... 6 ADT 2006 MAGYAR TARTALOM SABLONRAJZ JELLEMZ8I... 6 ADT 2006 HUNPLUS SABLON PROJEKT JELLEMZ8I... 7 SPECIÁLISAN SZERVEZETT MAGYAR TARTALOM ESZKÖZPALETTÁK... 7 KIB8VÍTETT ADT MENÜK... 8 HUNPLUS KÖZPONTI KATALÓGUSTÁR... 8 ADT 2006 MAGYAR SZIMBÓLUMKÖNYVTÁR... 9 MSZ SZABVÁNYOS ACÉL- ÉS ÁCSSZELVÉNY KATALÓGUS LEFORDÍTOTT RÉSZLETTERVI ADATBÁZIS HUNPLUS FUNKCIÓK A HUNPLUS FUNKCIÓK ELÉRÉSE A parancsok elérése a HunPLUS legördülb menübbl és eszköztárról A parancsok elérése az objektumok felugró menüjébbl Gyors parancsok - Ctrl+Shift+Egér jobbgomb kattintásra elinduló parancsok Parancsok elindítása parancssorba begépeléssel NYÍLÁSZÁRÓ FELIRATOZÓ PROGRAMMODUL A nyílászáró feliratok megjelenítése A feliratozás visszamenbleges hatályú (asszociatív) alapbeállításai A csak az ezután beillesztett nyílászárókra érvényes (default) beállítások A feliratok módosítása egy- vagy több kiválasztott elemen A feliratok fogópontos módosítása A fogópontos módosítás eredményének átvezetése a többi nyílászáróra Összehasonlítás az elbzb verzióval OLD SOFTDESK FÓLIAKEZEL8 PARANCSOK SEGÉDESZKÖZÖK Vonalak egyesítése Vonalat, ívet vonallánccá konvertál, összefhz SzögfelezB segédvonalak Falra merbleges segédvonal Fallal párhuzamos segédvonal Falak külön fóliákra ADT objektumok tulajdonságfestése Univerzális szöveg editor Hasonló elemek kiválasztása i

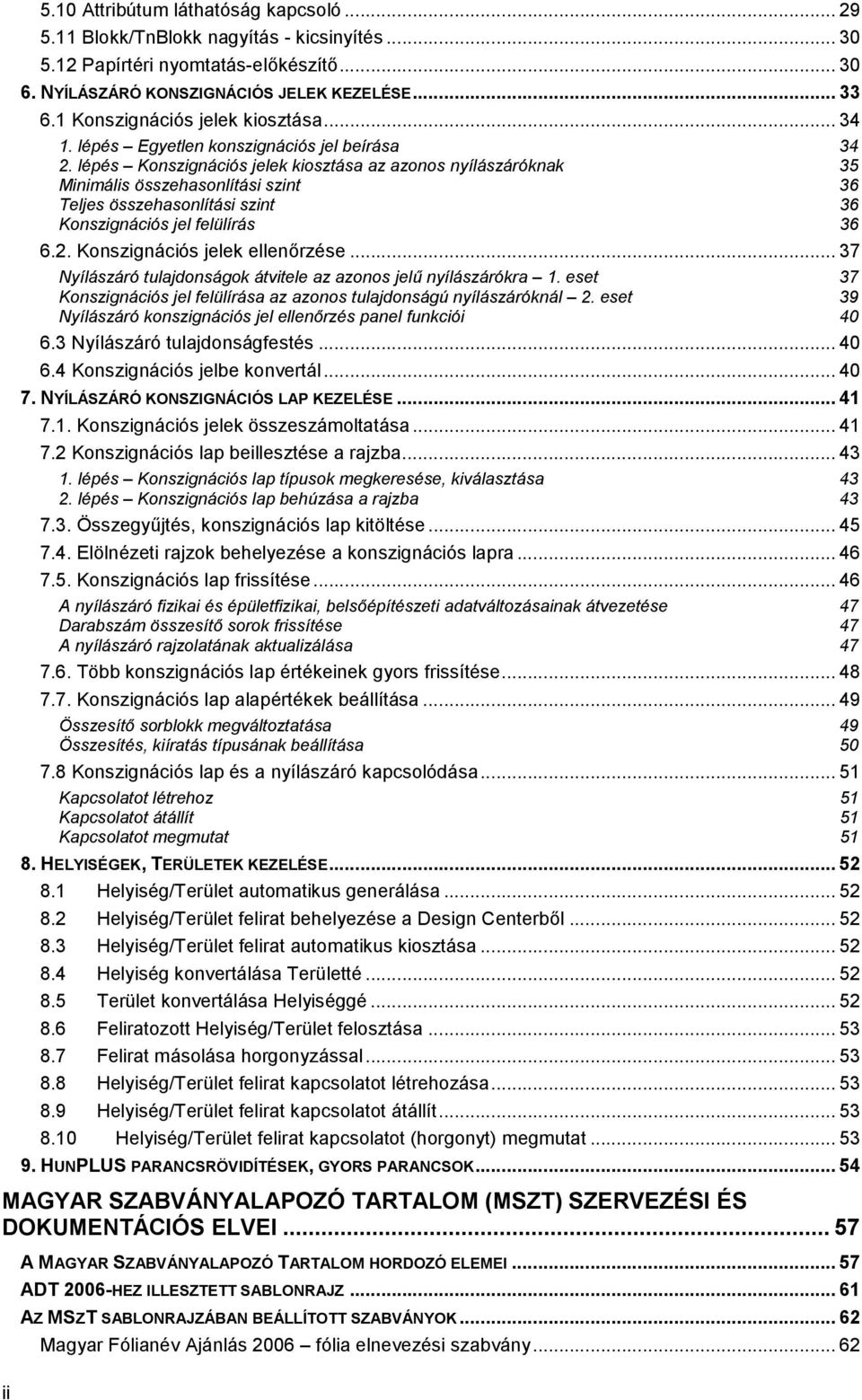

4 ii 5.10 Attribútum láthatóság kapcsoló Blokk/TnBlokk nagyítás - kicsinyítés Papírtéri nyomtatás-elbkészítb NYÍLÁSZÁRÓ KONSZIGNÁCIÓS JELEK KEZELÉSE Konszignációs jelek kiosztása lépés Egyetlen konszignációs jel beírása lépés Konszignációs jelek kiosztása az azonos nyílászáróknak 35 Minimális összehasonlítási szint 36 Teljes összehasonlítási szint 36 Konszignációs jel felülírás Konszignációs jelek ellenbrzése Nyílászáró tulajdonságok átvitele az azonos jel, nyílászárókra 1. eset 37 Konszignációs jel felülírása az azonos tulajdonságú nyílászáróknál 2. eset 39 Nyílászáró konszignációs jel ellen0rzés panel funkciói Nyílászáró tulajdonságfestés Konszignációs jelbe konvertál NYÍLÁSZÁRÓ KONSZIGNÁCIÓS LAP KEZELÉSE Konszignációs jelek összeszámoltatása Konszignációs lap beillesztése a rajzba lépés Konszignációs lap típusok megkeresése, kiválasztása lépés Konszignációs lap behúzása a rajzba ÖsszegyHjtés, konszignációs lap kitöltése Elölnézeti rajzok behelyezése a konszignációs lapra Konszignációs lap frissítése A nyílászáró fizikai és épületfizikai, bels0építészeti adatváltozásainak átvezetése 47 Darabszám összesít0 sorok frissítése 47 A nyílászáró rajzolatának aktualizálása Több konszignációs lap értékeinek gyors frissítése Konszignációs lap alapértékek beállítása Összesít0 sorblokk megváltoztatása 49 Összesítés, kiíratás típusának beállítása Konszignációs lap és a nyílászáró kapcsolódása Kapcsolatot létrehoz 51 Kapcsolatot átállít 51 Kapcsolatot megmutat HELYISÉGEK, TERÜLETEK KEZELÉSE Helyiség/Terület automatikus generálása Helyiség/Terület felirat behelyezése a Design CenterbBl Helyiség/Terület felirat automatikus kiosztása Helyiség konvertálása Területté Terület konvertálása Helyiséggé Feliratozott Helyiség/Terület felosztása Felirat másolása horgonyzással Helyiség/Terület felirat kapcsolatot létrehozása Helyiség/Terület felirat kapcsolatot átállít Helyiség/Terület felirat kapcsolatot (horgonyt) megmutat HUNPLUS PARANCSRÖVIDÍTÉSEK, GYORS PARANCSOK MAGYAR SZABVÁNYALAPOZÓ TARTALOM (MSZT) SZERVEZÉSI ÉS DOKUMENTÁCIÓS ELVEI A MAGYAR SZABVÁNYALAPOZÓ TARTALOM HORDOZÓ ELEMEI ADT 2006-HEZ ILLESZTETT SABLONRAJZ AZ MSZT SABLONRAJZÁBAN BEÁLLÍTOTT SZABVÁNYOK Magyar Fólianév Ajánlás 2006 fólia elnevezési szabvány... 62

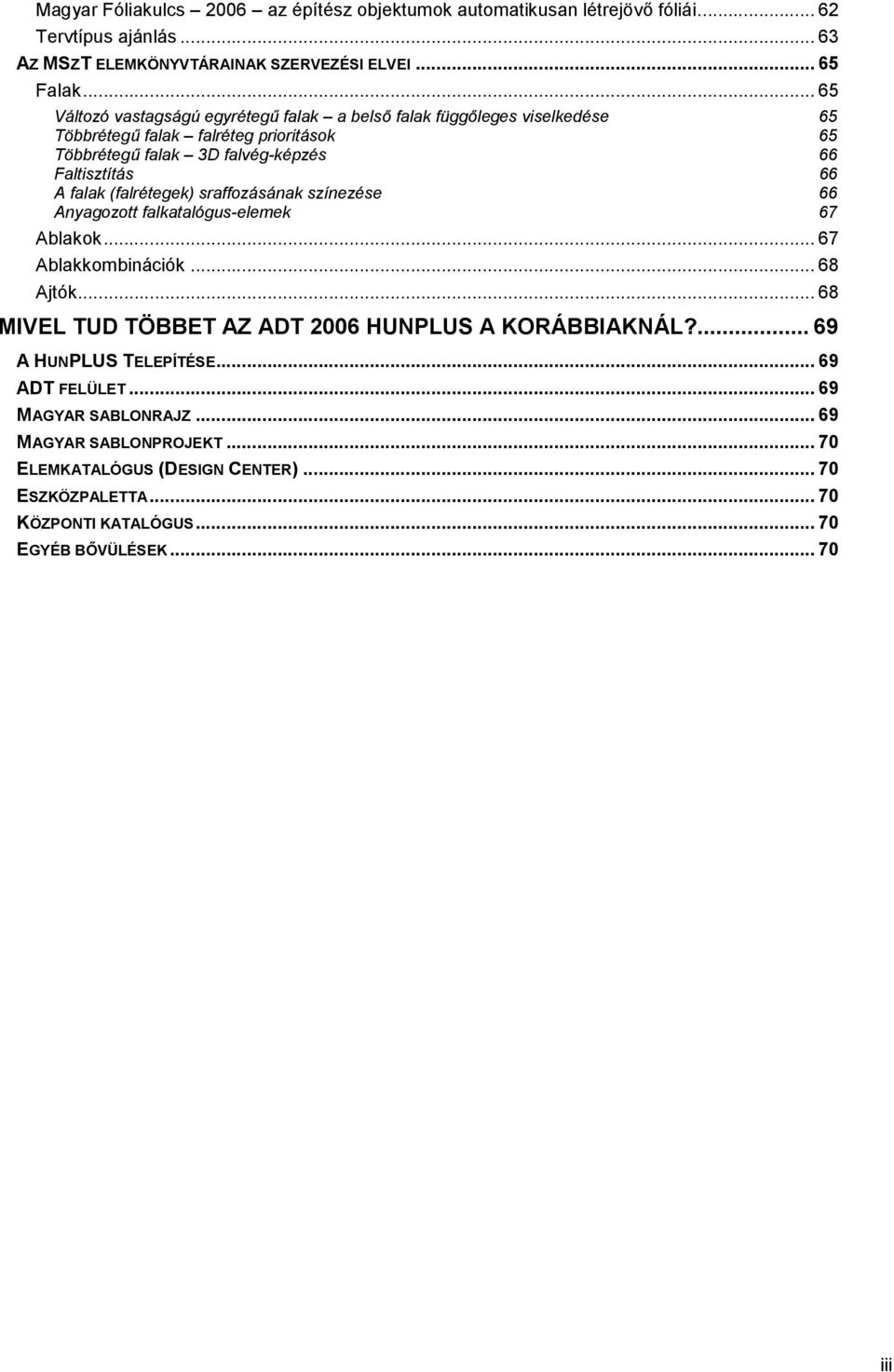

5 Magyar Fóliakulcs 2006 az építész objektumok automatikusan létrejövb fóliái Tervtípus ajánlás AZ MSZT ELEMKÖNYVTÁRAINAK SZERVEZÉSI ELVEI Falak Változó vastagságú egyréteg, falak a bels0 falak függ0leges viselkedése 65 Többréteg, falak falréteg prioritások 65 Többréteg, falak 3D falvég-képzés 66 Faltisztítás 66 A falak (falrétegek) sraffozásának színezése 66 Anyagozott falkatalógus-elemek 67 Ablakok Ablakkombinációk Ajtók MIVEL TUD TÖBBET AZ ADT 2006 HUNPLUS A KORÁBBIAKNÁL? A HUNPLUS TELEPÍTÉSE ADT FELÜLET MAGYAR SABLONRAJZ MAGYAR SABLONPROJEKT ELEMKATALÓGUS (DESIGN CENTER) ESZKÖZPALETTA KÖZPONTI KATALÓGUS EGYÉB B8VÜLÉSEK iii

6

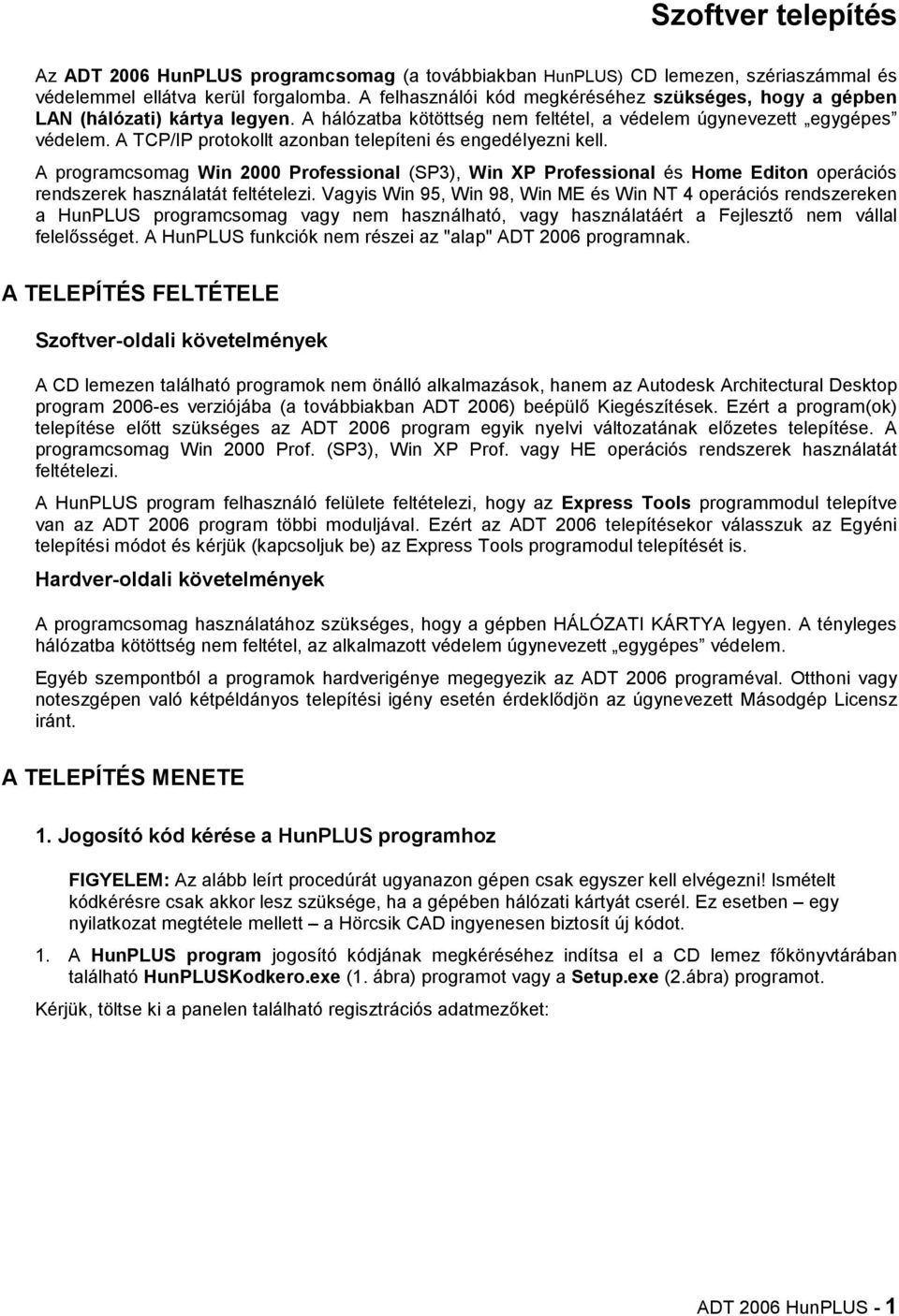

7 Szoftver telepítés Az ADT 2006 HunPLUS programcsomag (a továbbiakban HunPLUS) CD lemezen, szériaszámmal és védelemmel ellátva kerül forgalomba. A felhasználói kód megkéréséhez szükséges, hogy a gépben LAN (hálózati) kártya legyen. A hálózatba kötöttség nem feltétel, a védelem úgynevezett egygépes védelem. A TCP/IP protokollt azonban telepíteni és engedélyezni kell. A programcsomag Win 2000 Professional (SP3), Win XP Professional és Home Editon operációs rendszerek használatát feltételezi. Vagyis Win 95, Win 98, Win ME és Win NT 4 operációs rendszereken a HunPLUS programcsomag vagy nem használható, vagy használatáért a FejlesztB nem vállal felelbsséget. A HunPLUS funkciók nem részei az "alap" ADT 2006 programnak. A TELEPÍTÉS FELTÉTELE Szoftver-oldali követelmények A CD lemezen található programok nem önálló alkalmazások, hanem az Autodesk Architectural Desktop program 2006-es verziójába (a továbbiakban ADT 2006) beépülb Kiegészítések. Ezért a program(ok) telepítése elbtt szükséges az ADT 2006 program egyik nyelvi változatának elbzetes telepítése. A programcsomag Win 2000 Prof. (SP3), Win XP Prof. vagy HE operációs rendszerek használatát feltételezi. A HunPLUS program felhasználó felülete feltételezi, hogy az Express Tools programmodul telepítve van az ADT 2006 program többi moduljával. Ezért az ADT 2006 telepítésekor válasszuk az Egyéni telepítési módot és kérjük (kapcsoljuk be) az Express Tools programodul telepítését is. Hardver-oldali követelmények A programcsomag használatához szükséges, hogy a gépben HÁLÓZATI KÁRTYA legyen. A tényleges hálózatba kötöttség nem feltétel, az alkalmazott védelem úgynevezett egygépes védelem. Egyéb szempontból a programok hardverigénye megegyezik az ADT 2006 programéval. Otthoni vagy noteszgépen való kétpéldányos telepítési igény esetén érdeklbdjön az úgynevezett Másodgép Licensz iránt. A TELEPÍTÉS MENETE 1. Jogosító kód kérése a HunPLUS programhoz FIGYELEM: Az alább leírt procedúrát ugyanazon gépen csak egyszer kell elvégezni! Ismételt kódkérésre csak akkor lesz szüksége, ha a gépében hálózati kártyát cserél. Ez esetben egy nyilatkozat megtétele mellett a Hörcsik CAD ingyenesen biztosít új kódot. 1. A HunPLUS program jogosító kódjának megkéréséhez indítsa el a CD lemez fbkönyvtárában található HunPLUSKodkero.exe (1. ábra) programot vagy a Setup.exe (2.ábra) programot. Kérjük, töltse ki a panelen található regisztrációs adatmezbket: ADT 2006 HunPLUS - 1

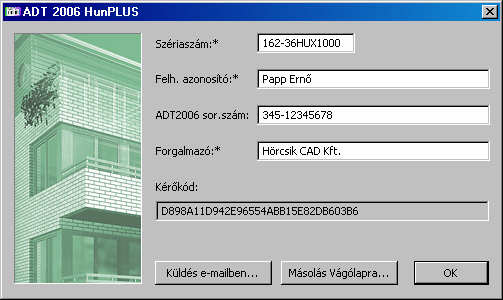

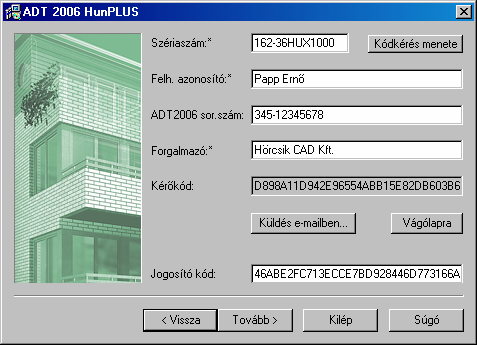

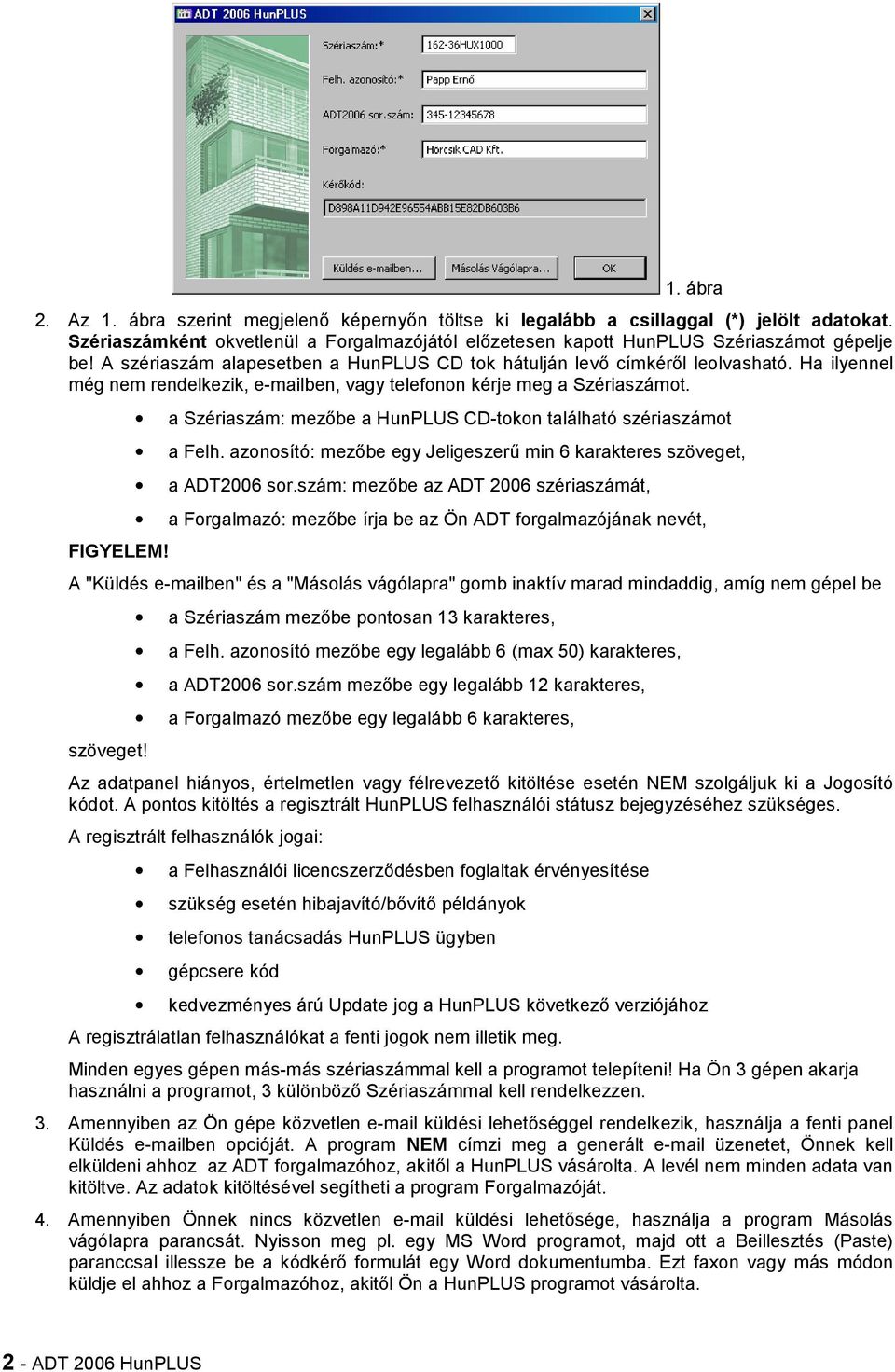

8 1. ábra 2. Az 1. ábra szerint megjelenb képernybn töltse ki legalább a csillaggal (*) jelölt adatokat. Szériaszámként okvetlenül a Forgalmazójától elbzetesen kapott HunPLUS Szériaszámot gépelje be! A szériaszám alapesetben a HunPLUS CD tok hátulján levb címkérbl leolvasható. Ha ilyennel még nem rendelkezik, ben, vagy telefonon kérje meg a Szériaszámot. a Szériaszám: mezbbe a HunPLUS CD-tokon található szériaszámot a Felh. azonosító: mezbbe egy JeligeszerH min 6 karakteres szöveget, a ADT2006 sor.szám: mezbbe az ADT 2006 szériaszámát, a Forgalmazó: mezbbe írja be az Ön ADT forgalmazójának nevét, FIGYELEM! A "Küldés ben" és a "Másolás vágólapra" gomb inaktív marad mindaddig, amíg nem gépel be a Szériaszám mezbbe pontosan 13 karakteres, a Felh. azonosító mezbbe egy legalább 6 (max 50) karakteres, a ADT2006 sor.szám mezbbe egy legalább 12 karakteres, a Forgalmazó mezbbe egy legalább 6 karakteres, szöveget! Az adatpanel hiányos, értelmetlen vagy félrevezetb kitöltése esetén NEM szolgáljuk ki a Jogosító kódot. A pontos kitöltés a regisztrált HunPLUS felhasználói státusz bejegyzéséhez szükséges. A regisztrált felhasználók jogai: a Felhasználói licencszerzbdésben foglaltak érvényesítése szükség esetén hibajavító/bbvítb példányok telefonos tanácsadás HunPLUS ügyben gépcsere kód kedvezményes árú Update jog a HunPLUS következb verziójához A regisztrálatlan felhasználókat a fenti jogok nem illetik meg. Minden egyes gépen más-más szériaszámmal kell a programot telepíteni! Ha Ön 3 gépen akarja használni a programot, 3 különbözb Szériaszámmal kell rendelkezzen. 3. Amennyiben az Ön gépe közvetlen küldési lehetbséggel rendelkezik, használja a fenti panel Küldés ben opcióját. A program NEM címzi meg a generált üzenetet, Önnek kell elküldeni ahhoz az ADT forgalmazóhoz, akitbl a HunPLUS vásárolta. A levél nem minden adata van kitöltve. Az adatok kitöltésével segítheti a program Forgalmazóját. 4. Amennyiben Önnek nincs közvetlen küldési lehetbsége, használja a program Másolás vágólapra parancsát. Nyisson meg pl. egy MS Word programot, majd ott a Beillesztés (Paste) paranccsal illessze be a kódkérb formulát egy Word dokumentumba. Ezt faxon vagy más módon küldje el ahhoz a Forgalmazóhoz, akitbl Ön a HunPLUS programot vásárolta. 2 - ADT 2006 HunPLUS

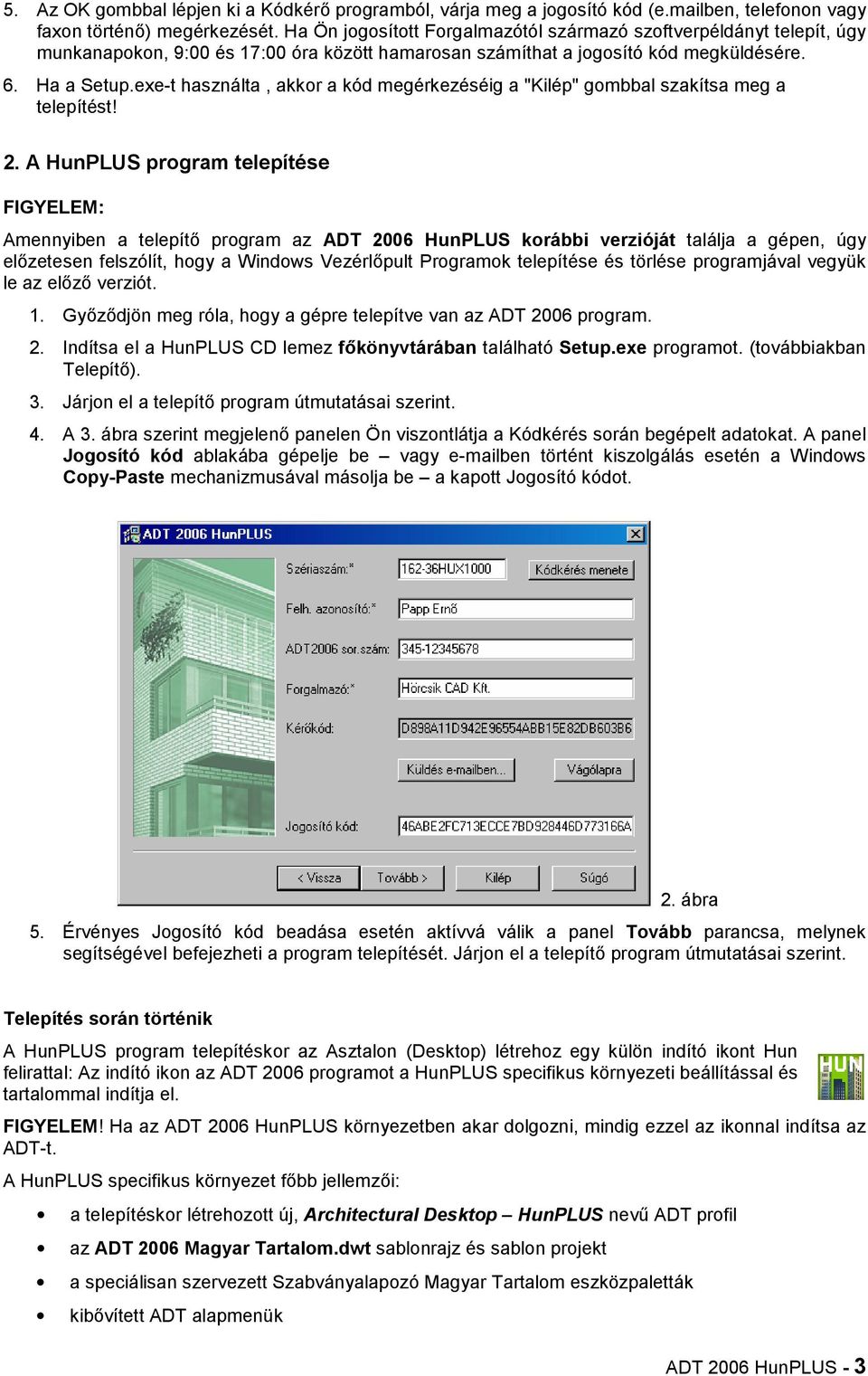

9 5. Az OK gombbal lépjen ki a KódkérB programból, várja meg a jogosító kód (e.mailben, telefonon vagy faxon történb) megérkezését. Ha Ön jogosított Forgalmazótól származó szoftverpéldányt telepít, úgy munkanapokon, 9:00 és 17:00 óra között hamarosan számíthat a jogosító kód megküldésére. 6. Ha a Setup.exe-t használta, akkor a kód megérkezéséig a "Kilép" gombbal szakítsa meg a telepítést! 2. A HunPLUS program telepítése FIGYELEM: Amennyiben a telepítb program az ADT 2006 HunPLUS korábbi verzióját találja a gépen, úgy elbzetesen felszólít, hogy a Windows VezérlBpult Programok telepítése és törlése programjával vegyük le az elbzb verziót. 1. GyBzBdjön meg róla, hogy a gépre telepítve van az ADT 2006 program. 2. Indítsa el a HunPLUS CD lemez fvkönyvtárában található Setup.exe programot. (továbbiakban TelepítB). 3. Járjon el a telepítb program útmutatásai szerint. 4. A 3. ábra szerint megjelenb panelen Ön viszontlátja a Kódkérés során begépelt adatokat. A panel Jogosító kód ablakába gépelje be vagy ben történt kiszolgálás esetén a Windows Copy-Paste mechanizmusával másolja be a kapott Jogosító kódot. 2. ábra 5. Érvényes Jogosító kód beadása esetén aktívvá válik a panel Tovább parancsa, melynek segítségével befejezheti a program telepítését. Járjon el a telepítb program útmutatásai szerint. Telepítés során történik A HunPLUS program telepítéskor az Asztalon (Desktop) létrehoz egy külön indító ikont Hun felirattal: Az indító ikon az ADT 2006 programot a HunPLUS specifikus környezeti beállítással és tartalommal indítja el. FIGYELEM! Ha az ADT 2006 HunPLUS környezetben akar dolgozni, mindig ezzel az ikonnal indítsa az ADT-t. A HunPLUS specifikus környezet fbbb jellemzbi: a telepítéskor létrehozott új, Architectural Desktop HunPLUS nevh ADT profil az ADT 2006 Magyar Tartalom.dwt sablonrajz és sablon projekt a speciálisan szervezett Szabványalapozó Magyar Tartalom eszközpaletták kibbvített ADT alapmenük ADT 2006 HunPLUS - 3

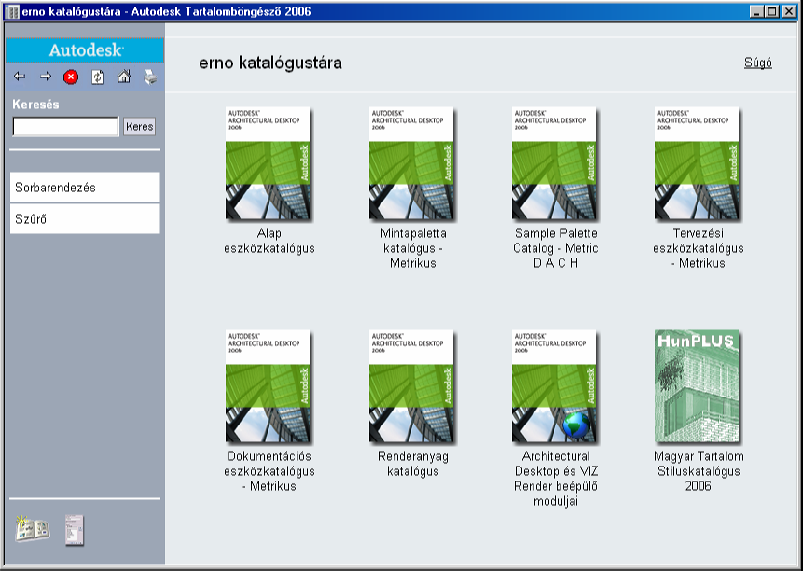

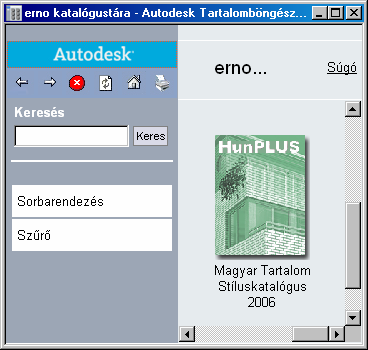

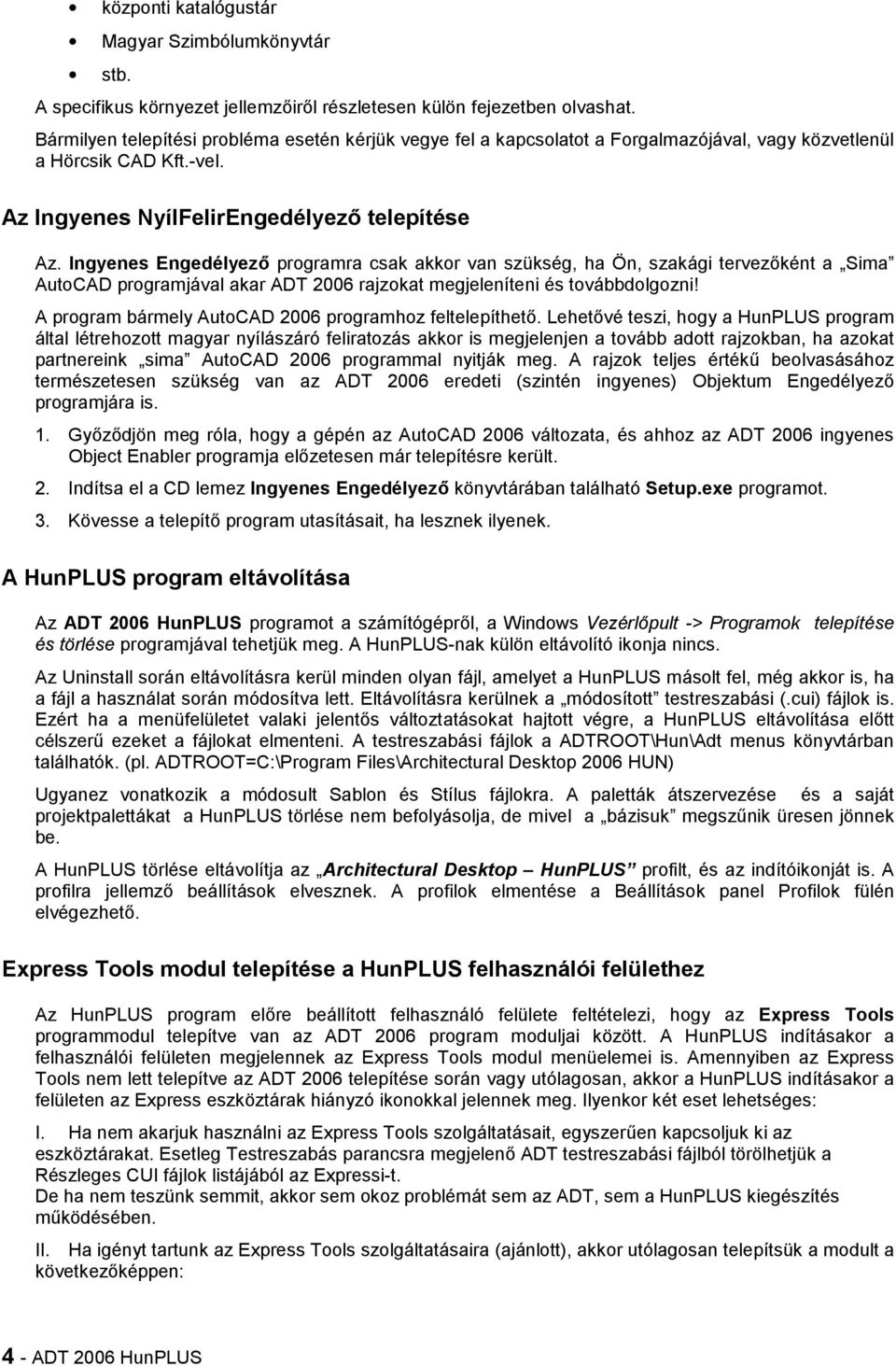

10 központi katalógustár Magyar Szimbólumkönyvtár stb. A specifikus környezet jellemzbirbl részletesen külön fejezetben olvashat. Bármilyen telepítési probléma esetén kérjük vegye fel a kapcsolatot a Forgalmazójával, vagy közvetlenül a Hörcsik CAD Kft.-vel. Az Ingyenes NyílFelirEngedélyezV telepítése Az. Ingyenes EngedélyezV programra csak akkor van szükség, ha Ön, szakági tervezbként a Sima AutoCAD programjával akar ADT 2006 rajzokat megjeleníteni és továbbdolgozni! A program bármely AutoCAD 2006 programhoz feltelepíthetb. LehetBvé teszi, hogy a HunPLUS program által létrehozott magyar nyílászáró feliratozás akkor is megjelenjen a tovább adott rajzokban, ha azokat partnereink sima AutoCAD 2006 programmal nyitják meg. A rajzok teljes értékh beolvasásához természetesen szükség van az ADT 2006 eredeti (szintén ingyenes) Objektum EngedélyezB programjára is. 1. GyBzBdjön meg róla, hogy a gépén az AutoCAD 2006 változata, és ahhoz az ADT 2006 ingyenes Object Enabler programja elbzetesen már telepítésre került. 2. Indítsa el a CD lemez Ingyenes EngedélyezV könyvtárában található Setup.exe programot. 3. Kövesse a telepítb program utasításait, ha lesznek ilyenek. A HunPLUS program eltávolítása Az ADT 2006 HunPLUS programot a számítógéprbl, a Windows Vezérl0pult -> Programok telepítése és törlése programjával tehetjük meg. A HunPLUS-nak külön eltávolító ikonja nincs. Az Uninstall során eltávolításra kerül minden olyan fájl, amelyet a HunPLUS másolt fel, még akkor is, ha a fájl a használat során módosítva lett. Eltávolításra kerülnek a módosított testreszabási (.cui) fájlok is. Ezért ha a menüfelületet valaki jelentbs változtatásokat hajtott végre, a HunPLUS eltávolítása elbtt célszerh ezeket a fájlokat elmenteni. A testreszabási fájlok a ADTROOT\Hun\Adt menus könyvtárban találhatók. (pl. ADTROOT=C:\Program Files\Architectural Desktop 2006 HUN) Ugyanez vonatkozik a módosult Sablon és Stílus fájlokra. A paletták átszervezése és a saját projektpalettákat a HunPLUS törlése nem befolyásolja, de mivel a bázisuk megszhnik üresen jönnek be. A HunPLUS törlése eltávolítja az Architectural Desktop HunPLUS profilt, és az indítóikonját is. A profilra jellemzb beállítások elvesznek. A profilok elmentése a Beállítások panel Profilok fülén elvégezhetb. Express Tools modul telepítése a HunPLUS felhasználói felülethez Az HunPLUS program elbre beállított felhasználó felülete feltételezi, hogy az Express Tools programmodul telepítve van az ADT 2006 program moduljai között. A HunPLUS indításakor a felhasználói felületen megjelennek az Express Tools modul menüelemei is. Amennyiben az Express Tools nem lett telepítve az ADT 2006 telepítése során vagy utólagosan, akkor a HunPLUS indításakor a felületen az Express eszköztárak hiányzó ikonokkal jelennek meg. Ilyenkor két eset lehetséges: I. Ha nem akarjuk használni az Express Tools szolgáltatásait, egyszerhen kapcsoljuk ki az eszköztárakat. Esetleg Testreszabás parancsra megjelenb ADT testreszabási fájlból törölhetjük a Részleges CUI fájlok listájából az Expressi-t. De ha nem teszünk semmit, akkor sem okoz problémát sem az ADT, sem a HunPLUS kiegészítés mhködésében. II. Ha igényt tartunk az Express Tools szolgáltatásaira (ajánlott), akkor utólagosan telepítsük a modult a következbképpen: 4 - ADT 2006 HunPLUS

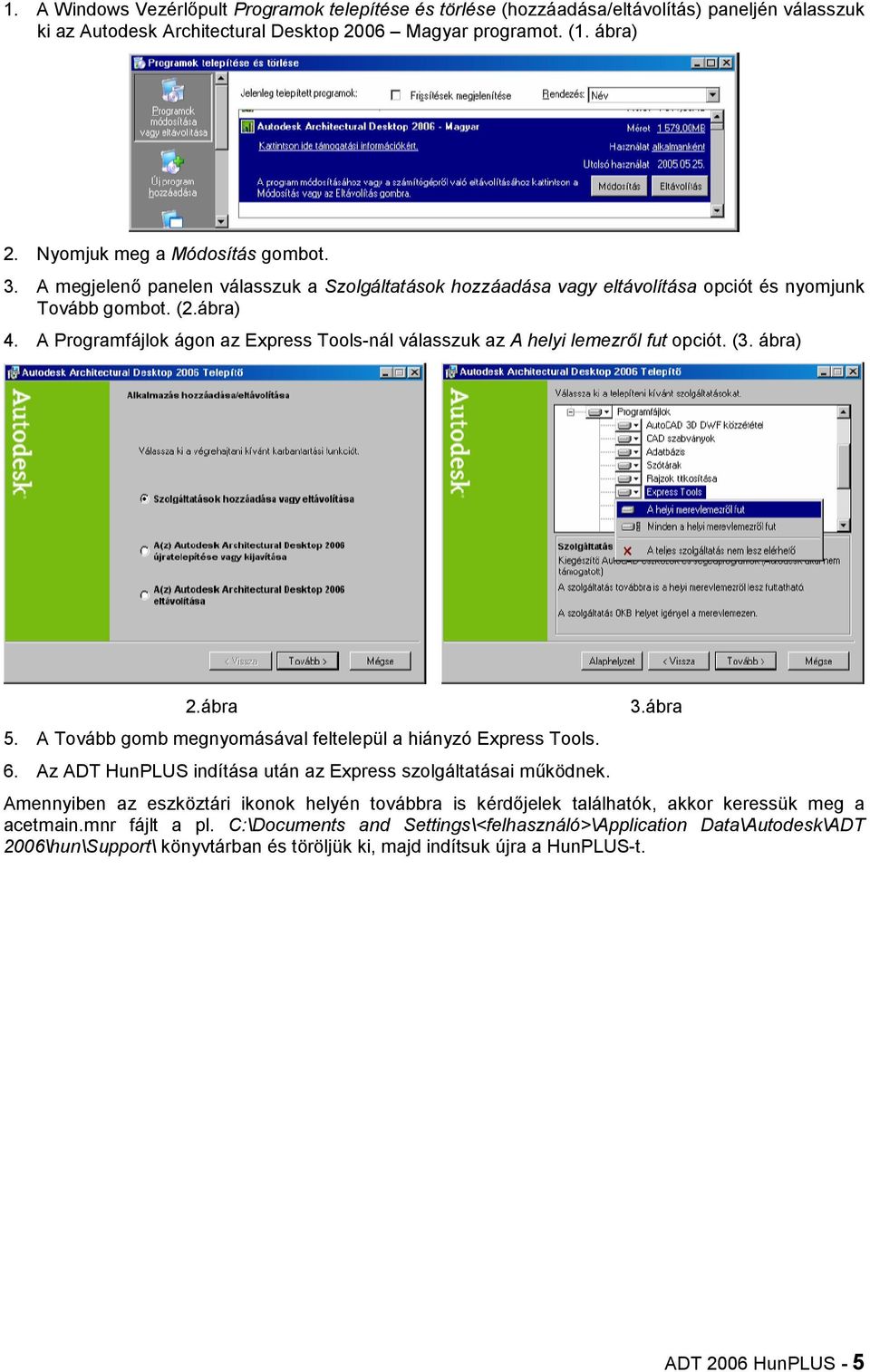

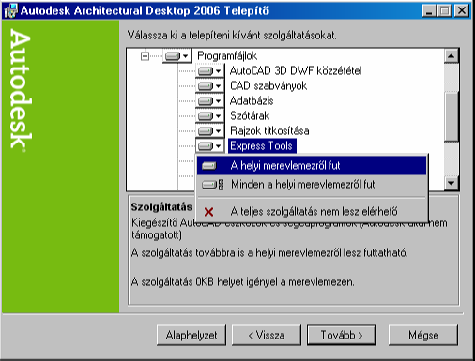

11 1. A Windows VezérlBpult Programok telepítése és törlése (hozzáadása/eltávolítás) paneljén válasszuk ki az Autodesk Architectural Desktop 2006 Magyar programot. (1. ábra) 2. Nyomjuk meg a Módosítás gombot. 3. A megjelenb panelen válasszuk a Szolgáltatások hozzáadása vagy eltávolítása opciót és nyomjunk Tovább gombot. (2.ábra) 4. A Programfájlok ágon az Express Tools-nál válasszuk az A helyi lemezr0l fut opciót. (3. ábra) 2.ábra 5. A Tovább gomb megnyomásával feltelepül a hiányzó Express Tools. 6. Az ADT HunPLUS indítása után az Express szolgáltatásai mhködnek. 3.ábra Amennyiben az eszköztári ikonok helyén továbbra is kérdbjelek találhatók, akkor keressük meg a acetmain.mnr fájlt a pl. C:\Documents and Settings\<felhasználó>\Application Data\Autodesk\ADT 2006\hun\Support\ könyvtárban és töröljük ki, majd indítsuk újra a HunPLUS-t. ADT 2006 HunPLUS - 5

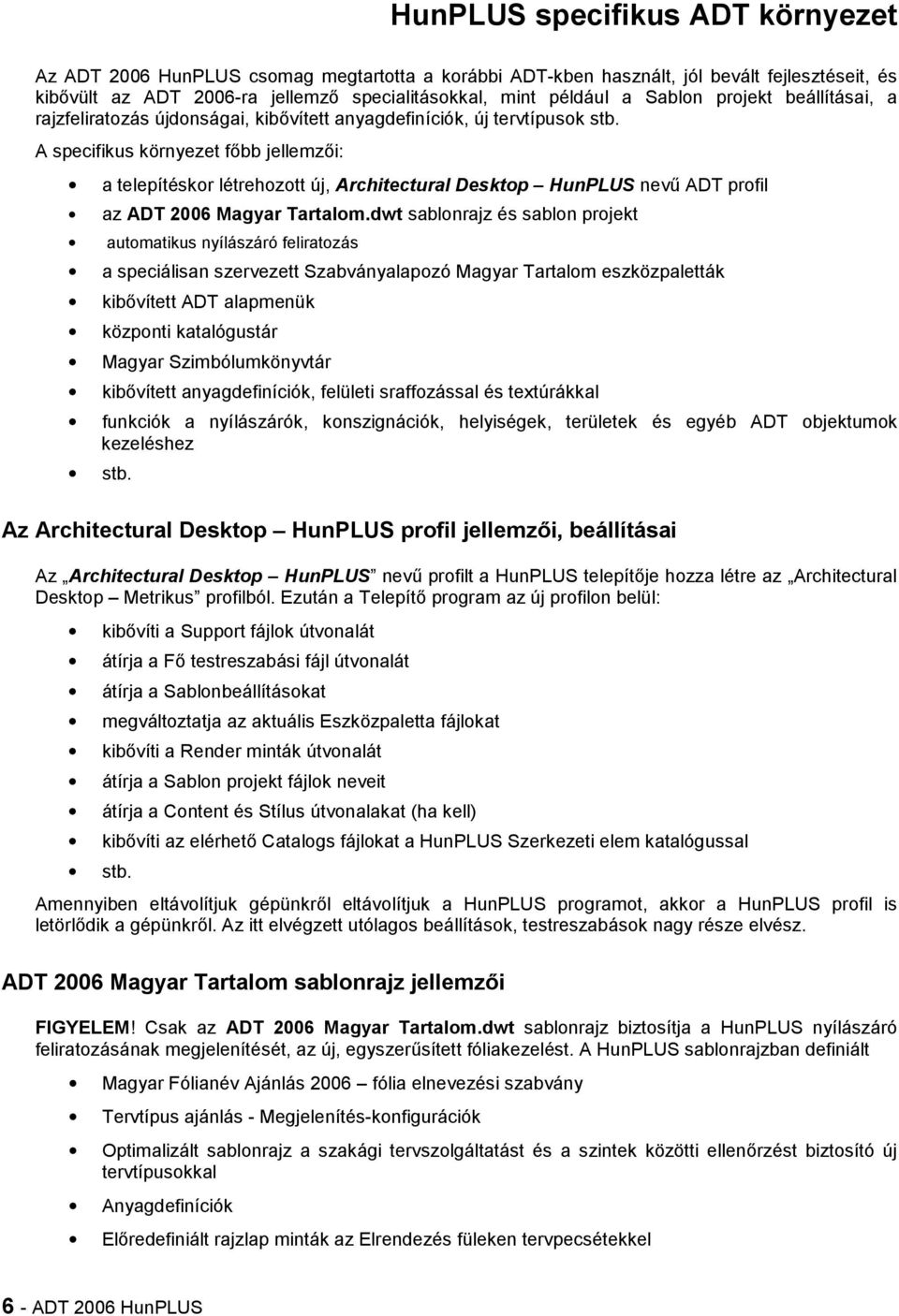

12 HunPLUS specifikus ADT környezet Az ADT 2006 HunPLUS csomag megtartotta a korábbi ADT-kben használt, jól bevált fejlesztéseit, és kibbvült az ADT 2006-ra jellemzb specialitásokkal, mint például a Sablon projekt beállításai, a rajzfeliratozás újdonságai, kibbvített anyagdefiníciók, új tervtípusok stb. A specifikus környezet fbbb jellemzbi: a telepítéskor létrehozott új, Architectural Desktop HunPLUS nevh ADT profil az ADT 2006 Magyar Tartalom.dwt sablonrajz és sablon projekt automatikus nyílászáró feliratozás a speciálisan szervezett Szabványalapozó Magyar Tartalom eszközpaletták kibbvített ADT alapmenük központi katalógustár Magyar Szimbólumkönyvtár kibbvített anyagdefiníciók, felületi sraffozással és textúrákkal funkciók a nyílászárók, konszignációk, helyiségek, területek és egyéb ADT objektumok kezeléshez stb. Az Architectural Desktop HunPLUS profil jellemzvi, beállításai Az Architectural Desktop HunPLUS nevh profilt a HunPLUS telepítbje hozza létre az Architectural Desktop Metrikus profilból. Ezután a TelepítB program az új profilon belül: kibbvíti a Support fájlok útvonalát átírja a FB testreszabási fájl útvonalát átírja a Sablonbeállításokat megváltoztatja az aktuális Eszközpaletta fájlokat kibbvíti a Render minták útvonalát átírja a Sablon projekt fájlok neveit átírja a Content és Stílus útvonalakat (ha kell) kibbvíti az elérhetb Catalogs fájlokat a HunPLUS Szerkezeti elem katalógussal stb. Amennyiben eltávolítjuk gépünkrbl eltávolítjuk a HunPLUS programot, akkor a HunPLUS profil is letörlbdik a gépünkrbl. Az itt elvégzett utólagos beállítások, testreszabások nagy része elvész. ADT 2006 Magyar Tartalom sablonrajz jellemzvi FIGYELEM! Csak az ADT 2006 Magyar Tartalom.dwt sablonrajz biztosítja a HunPLUS nyílászáró feliratozásának megjelenítését, az új, egyszerhsített fóliakezelést. A HunPLUS sablonrajzban definiált Magyar Fólianév Ajánlás 2006 fólia elnevezési szabvány Tervtípus ajánlás - Megjelenítés-konfigurációk Optimalizált sablonrajz a szakági tervszolgáltatást és a szintek közötti ellenbrzést biztosító új tervtípusokkal Anyagdefiníciók ElBredefiniált rajzlap minták az Elrendezés füleken tervpecsétekkel 6 - ADT 2006 HunPLUS

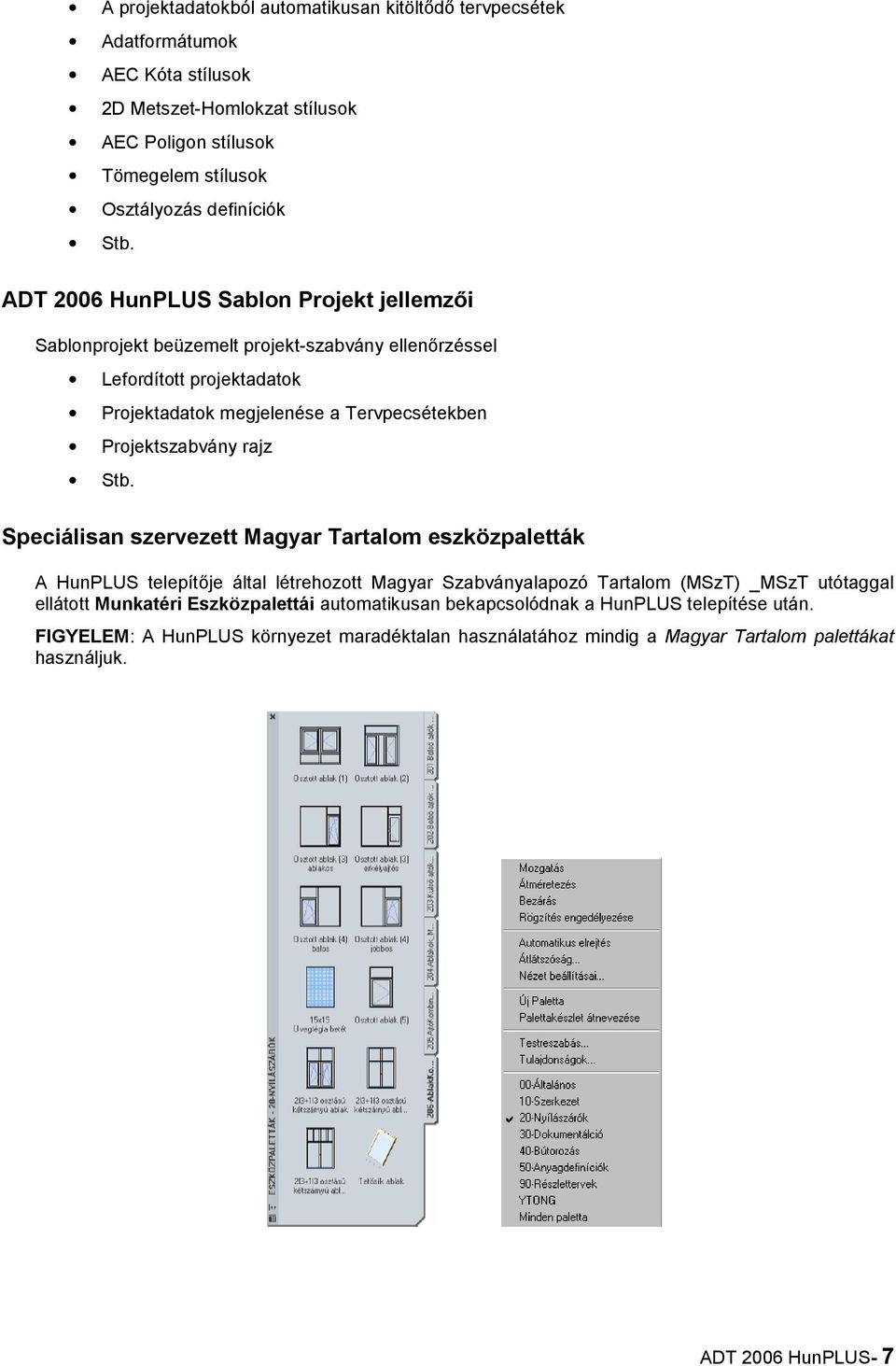

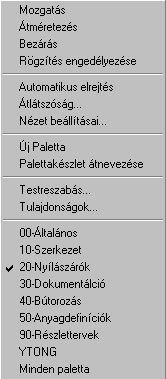

13 A projektadatokból automatikusan kitöltbdb tervpecsétek Adatformátumok AEC Kóta stílusok 2D Metszet-Homlokzat stílusok AEC Poligon stílusok Tömegelem stílusok Osztályozás definíciók Stb. ADT 2006 HunPLUS Sablon Projekt jellemzvi Sablonprojekt beüzemelt projekt-szabvány ellenbrzéssel Lefordított projektadatok Projektadatok megjelenése a Tervpecsétekben Projektszabvány rajz Stb. Speciálisan szervezett Magyar Tartalom eszközpaletták A HunPLUS telepítbje által létrehozott Magyar Szabványalapozó Tartalom (MSzT) _MSzT utótaggal ellátott Munkatéri Eszközpalettái automatikusan bekapcsolódnak a HunPLUS telepítése után. FIGYELEM: A HunPLUS környezet maradéktalan használatához mindig a Magyar Tartalom palettákat használjuk. ADT 2006 HunPLUS- 7

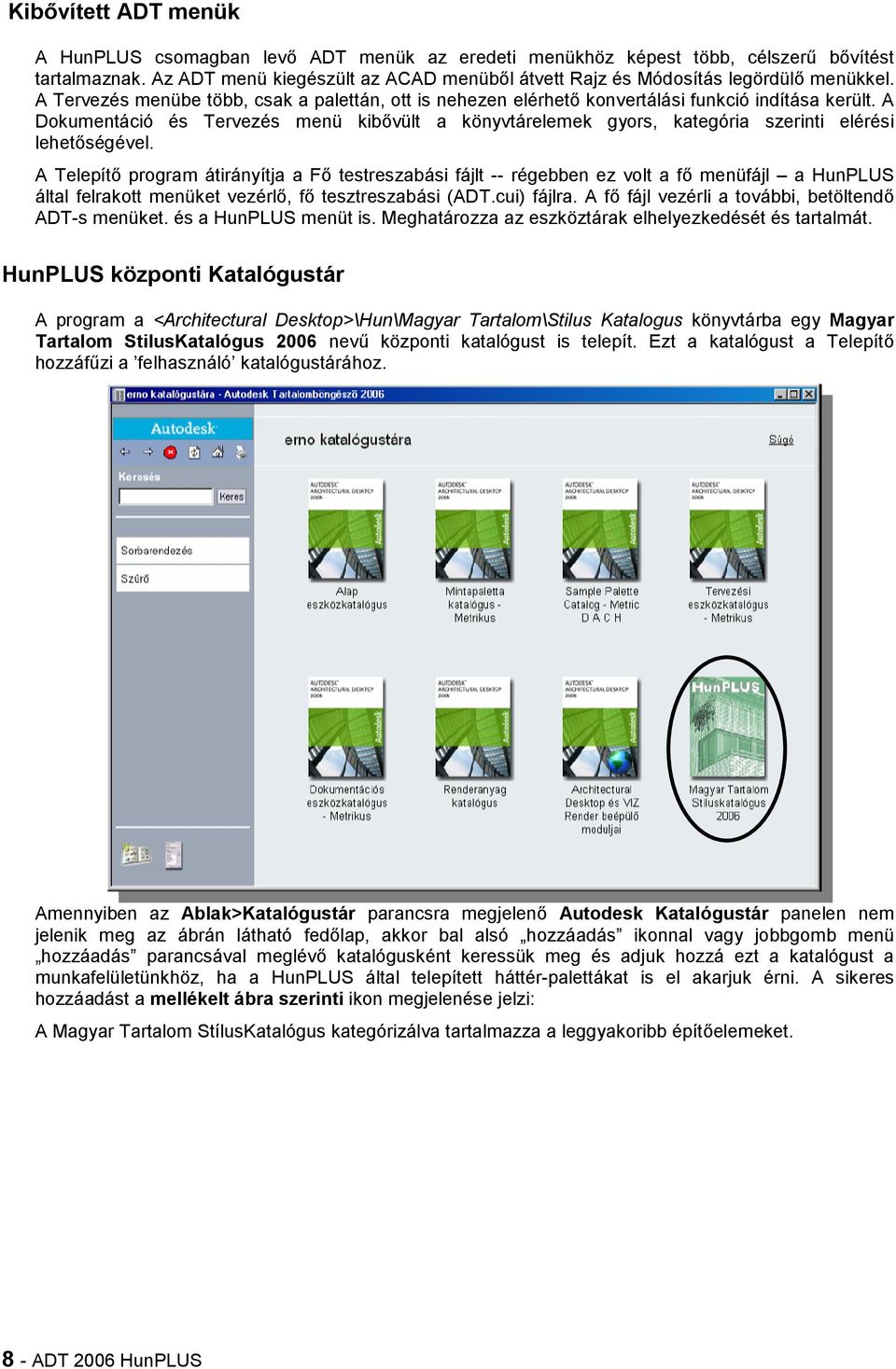

14 KibVvített ADT menük A HunPLUS csomagban levb ADT menük az eredeti menükhöz képest több, célszerh bbvítést tartalmaznak. Az ADT menü kiegészült az ACAD menübbl átvett Rajz és Módosítás legördülb menükkel. A Tervezés menübe több, csak a palettán, ott is nehezen elérhetb konvertálási funkció indítása került. A Dokumentáció és Tervezés menü kibbvült a könyvtárelemek gyors, kategória szerinti elérési lehetbségével. A TelepítB program átirányítja a FB testreszabási fájlt -- régebben ez volt a fb menüfájl a HunPLUS által felrakott menüket vezérlb, fb tesztreszabási (ADT.cui) fájlra. A fb fájl vezérli a további, betöltendb ADT-s menüket. és a HunPLUS menüt is. Meghatározza az eszköztárak elhelyezkedését és tartalmát. HunPLUS központi Katalógustár A program a <Architectural Desktop>\Hun\Magyar Tartalom\Stilus Katalogus könyvtárba egy Magyar Tartalom StilusKatalógus 2006 nevh központi katalógust is telepít. Ezt a katalógust a TelepítB hozzáfhzi a felhasználó katalógustárához. Amennyiben az Ablak>Katalógustár parancsra megjelenb Autodesk Katalógustár panelen nem jelenik meg az ábrán látható fedblap, akkor bal alsó hozzáadás ikonnal vagy jobbgomb menü hozzáadás parancsával meglévb katalógusként keressük meg és adjuk hozzá ezt a katalógust a munkafelületünkhöz, ha a HunPLUS által telepített háttér-palettákat is el akarjuk érni. A sikeres hozzáadást a mellékelt ábra szerinti ikon megjelenése jelzi: A Magyar Tartalom StílusKatalógus kategórizálva tartalmazza a leggyakoribb építbelemeket. 8 - ADT 2006 HunPLUS

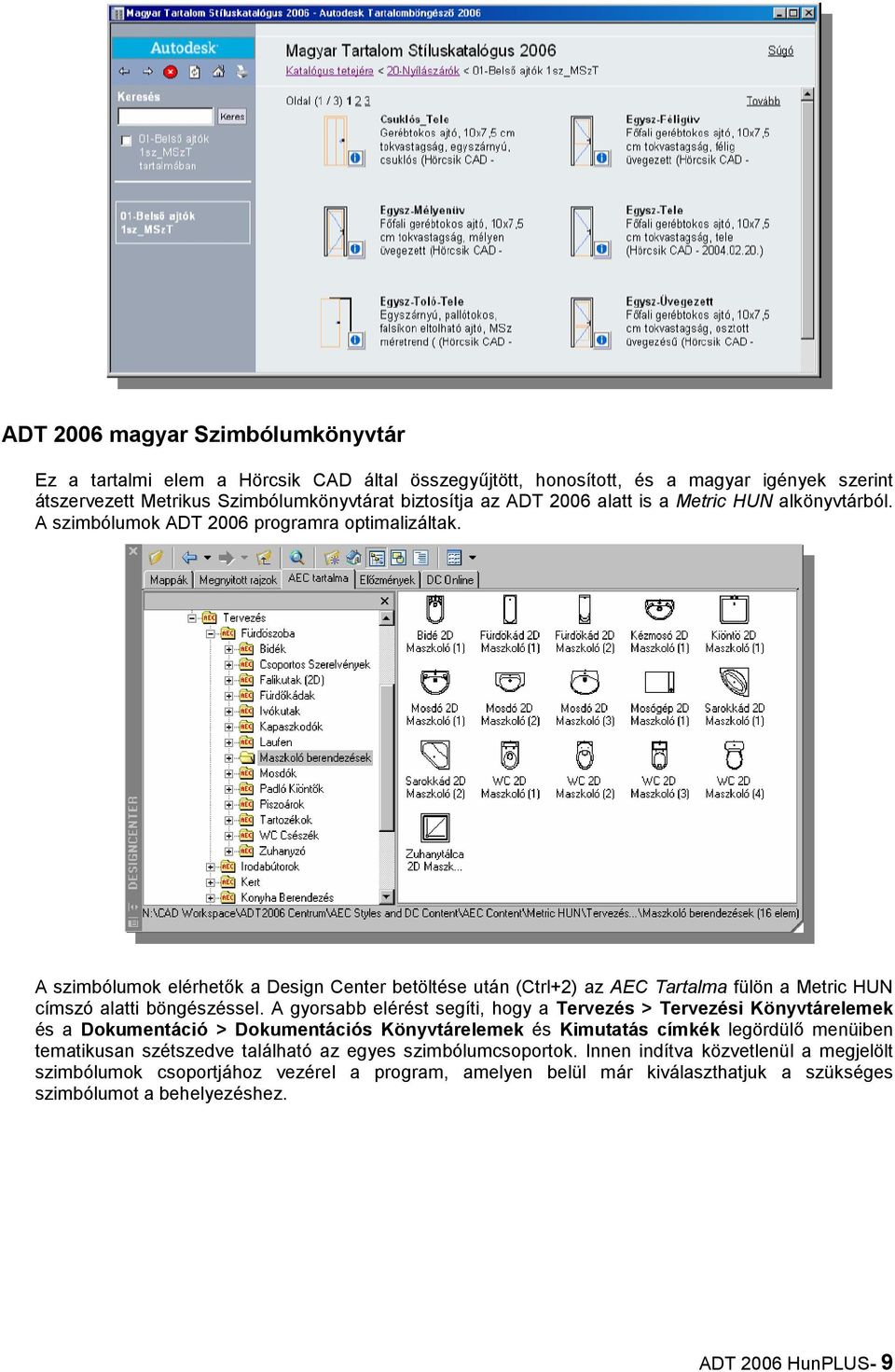

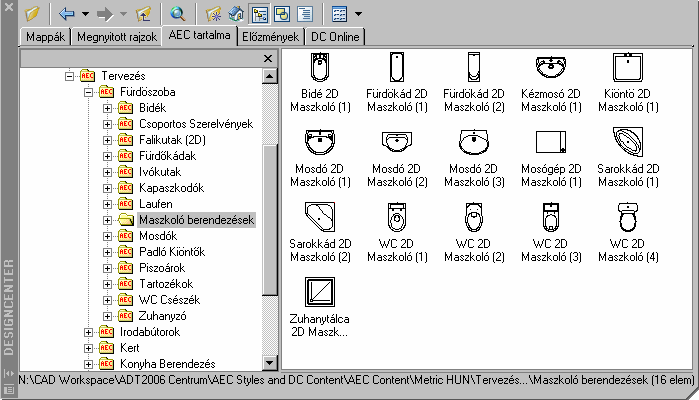

15 ADT 2006 magyar Szimbólumkönyvtár Ez a tartalmi elem a Hörcsik CAD által összegyhjtött, honosított, és a magyar igények szerint átszervezett Metrikus Szimbólumkönyvtárat biztosítja az ADT 2006 alatt is a Metric HUN alkönyvtárból. A szimbólumok ADT 2006 programra optimalizáltak. A szimbólumok elérhetbk a Design Center betöltése után (Ctrl+2) az AEC Tartalma fülön a Metric HUN címszó alatti böngészéssel. A gyorsabb elérést segíti, hogy a Tervezés > Tervezési Könyvtárelemek és a Dokumentáció > Dokumentációs Könyvtárelemek és Kimutatás címkék legördülb menüiben tematikusan szétszedve található az egyes szimbólumcsoportok. Innen indítva közvetlenül a megjelölt szimbólumok csoportjához vezérel a program, amelyen belül már kiválaszthatjuk a szükséges szimbólumot a behelyezéshez. ADT 2006 HunPLUS- 9

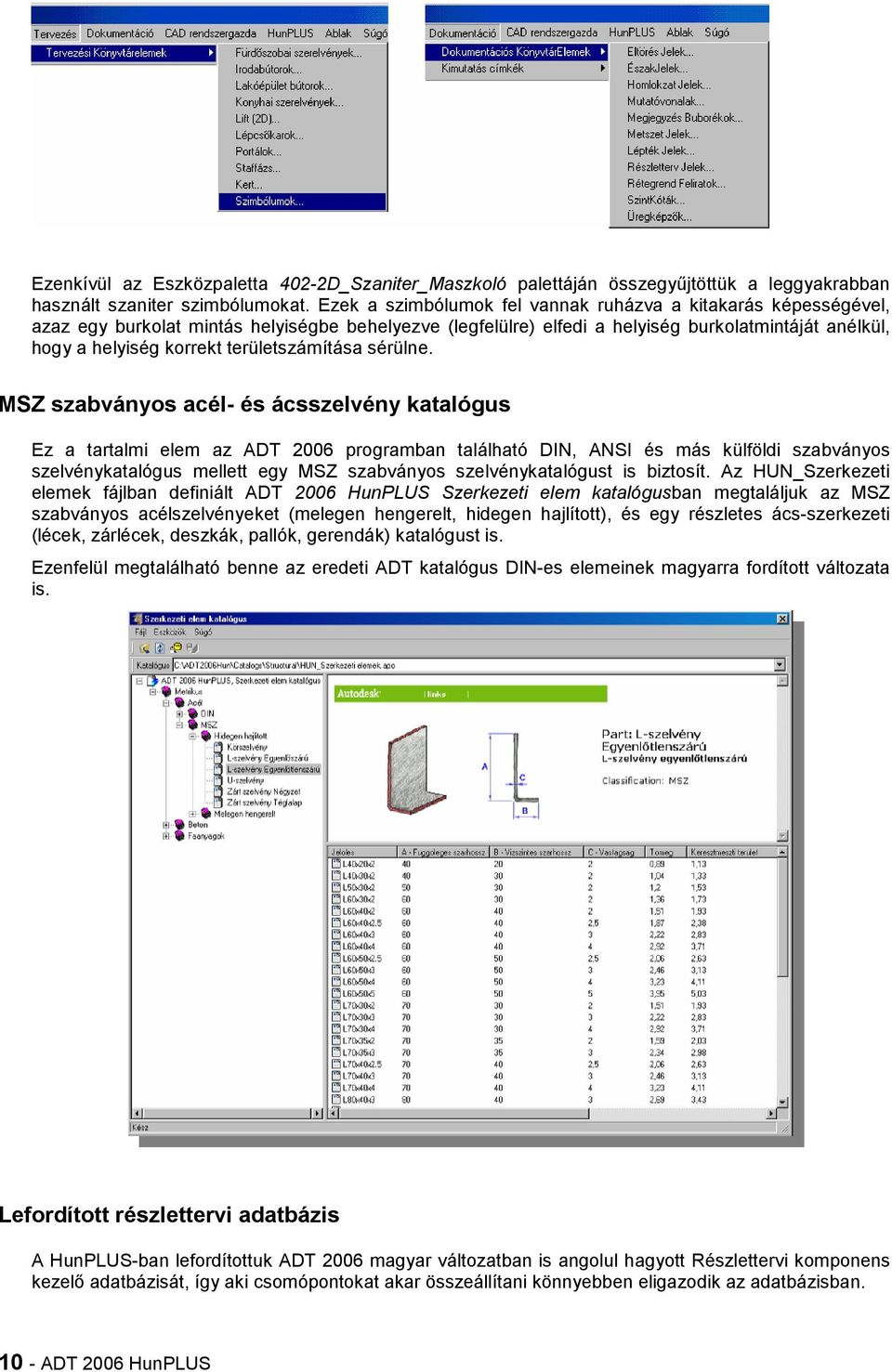

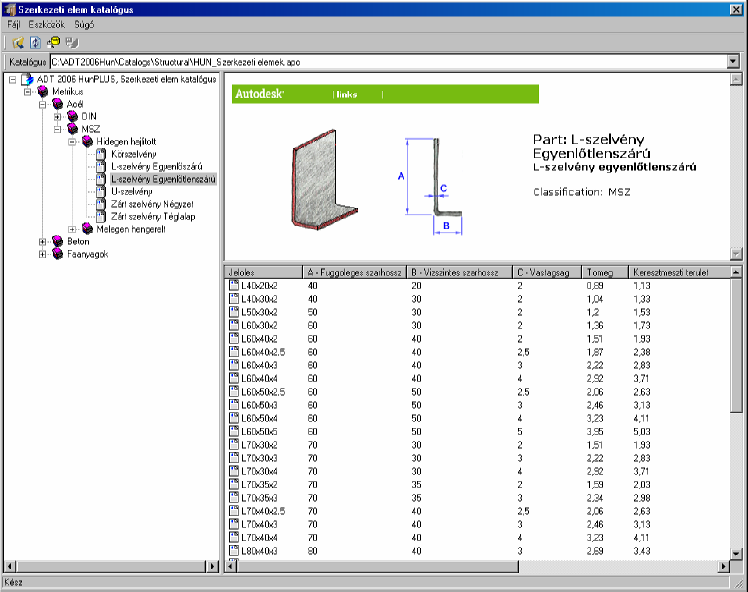

16 Ezenkívül az Eszközpaletta 402-2D_Szaniter_Maszkoló palettáján összegyhjtöttük a leggyakrabban használt szaniter szimbólumokat. Ezek a szimbólumok fel vannak ruházva a kitakarás képességével, azaz egy burkolat mintás helyiségbe behelyezve (legfelülre) elfedi a helyiség burkolatmintáját anélkül, hogy a helyiség korrekt területszámítása sérülne. MSZ szabványos acél- és ácsszelvény katalógus Ez a tartalmi elem az ADT 2006 programban található DIN, ANSI és más külföldi szabványos szelvénykatalógus mellett egy MSZ szabványos szelvénykatalógust is biztosít. Az HUN_Szerkezeti elemek fájlban definiált ADT 2006 HunPLUS Szerkezeti elem katalógusban megtaláljuk az MSZ szabványos acélszelvényeket (melegen hengerelt, hidegen hajlított), és egy részletes ács-szerkezeti (lécek, zárlécek, deszkák, pallók, gerendák) katalógust is. Ezenfelül megtalálható benne az eredeti ADT katalógus DIN-es elemeinek magyarra fordított változata is. Lefordított részlettervi adatbázis A HunPLUS-ban lefordítottuk ADT 2006 magyar változatban is angolul hagyott Részlettervi komponens kezelb adatbázisát, így aki csomópontokat akar összeállítani könnyebben eligazodik az adatbázisban ADT 2006 HunPLUS

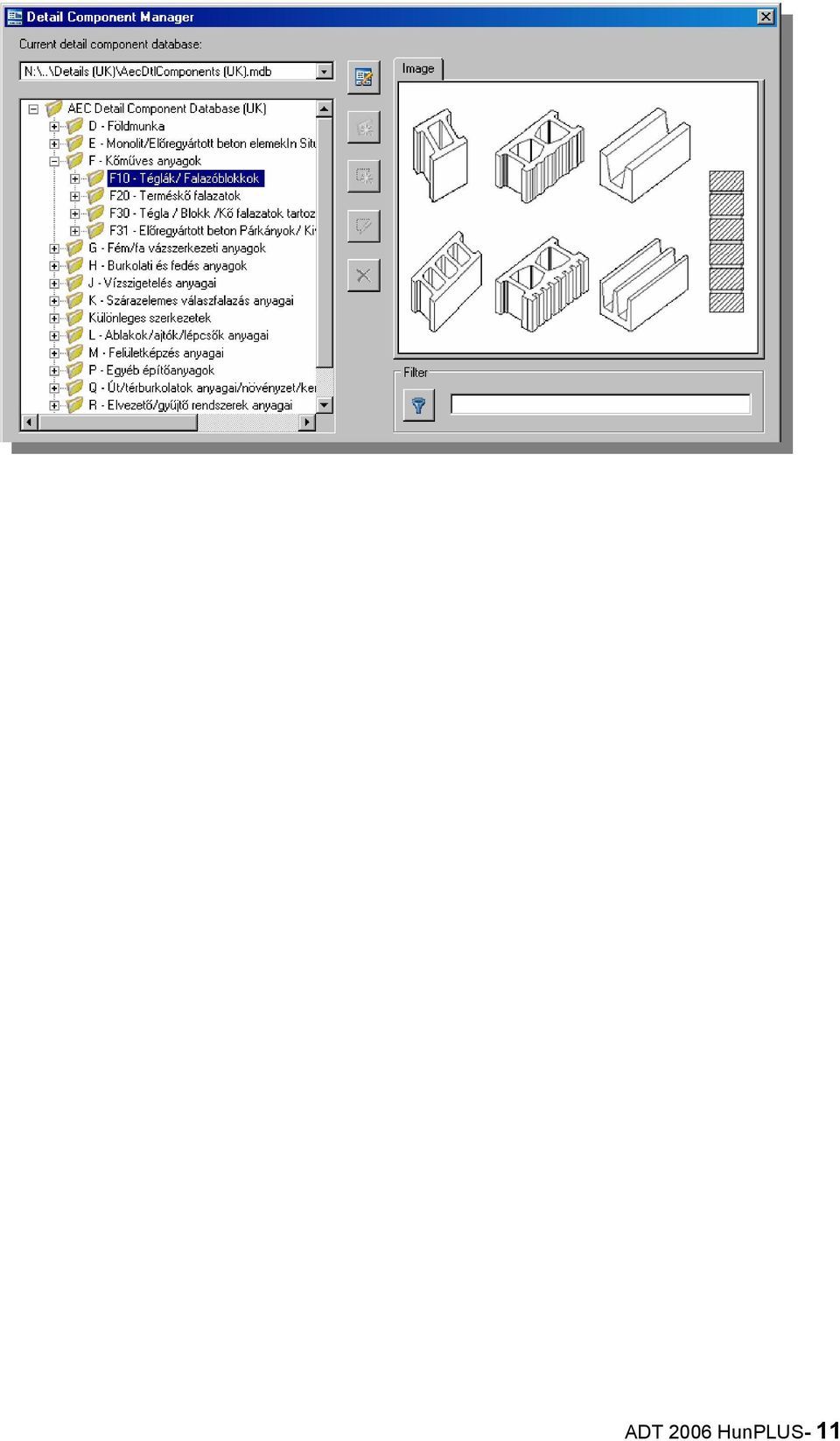

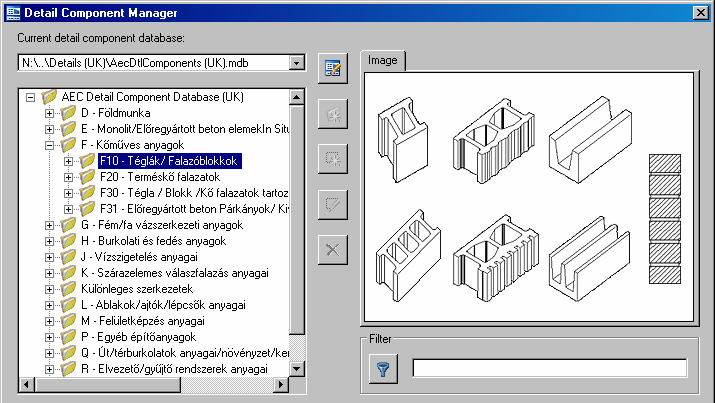

17 ADT 2006 HunPLUS- 11

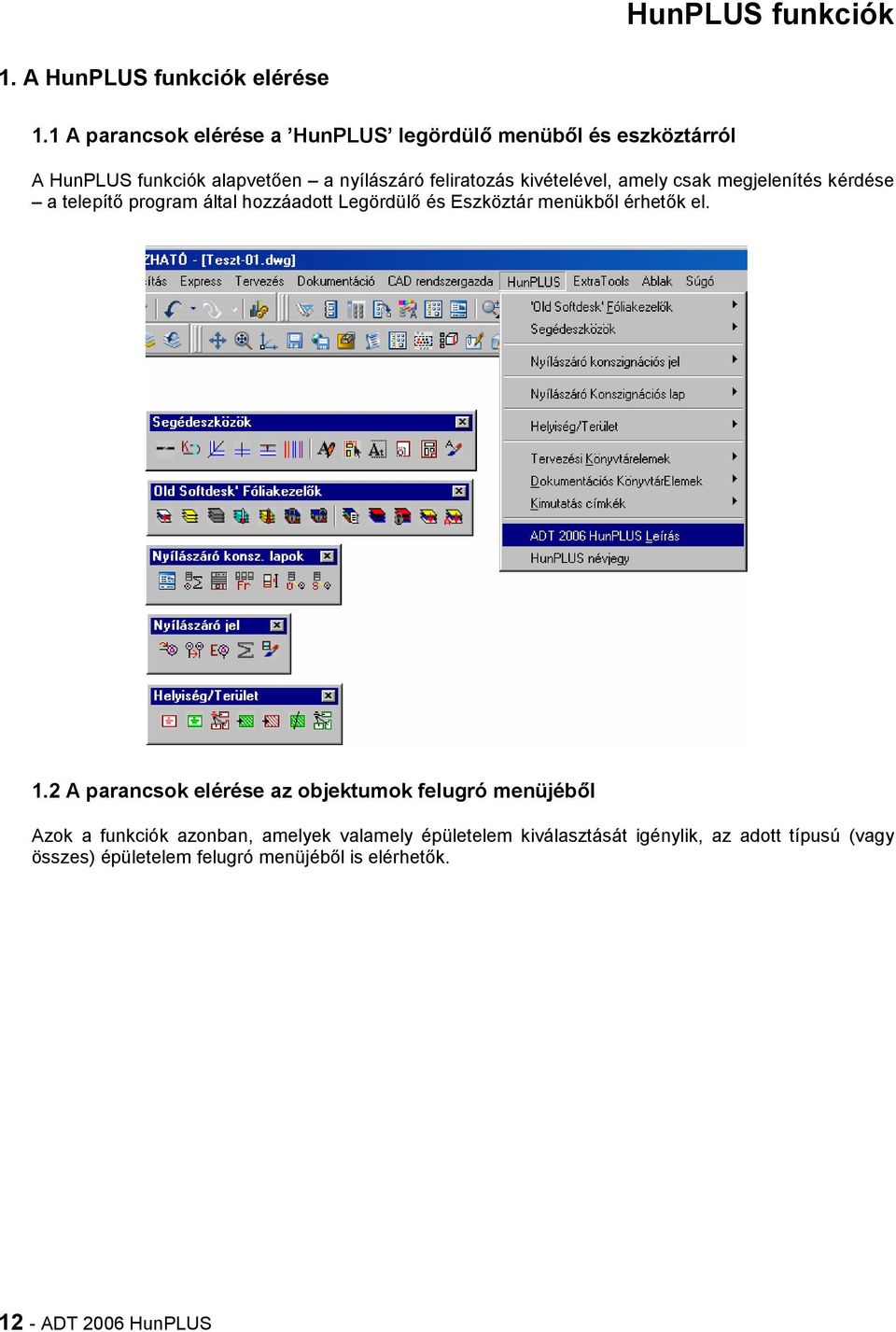

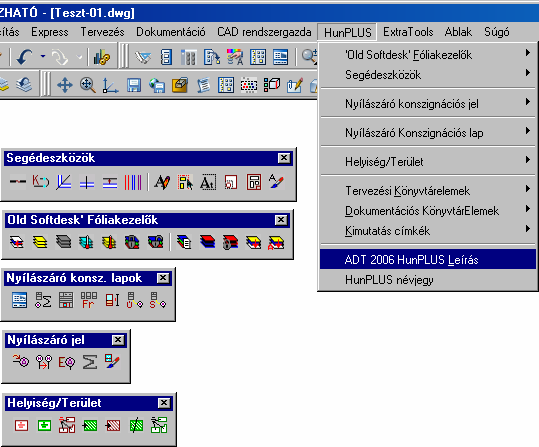

18 HunPLUS funkciók 1. A HunPLUS funkciók elérése 1.1 A parancsok elérése a HunPLUS legördülv menübvl és eszköztárról A HunPLUS funkciók alapvetben a nyílászáró feliratozás kivételével, amely csak megjelenítés kérdése a telepítb program által hozzáadott LegördülB és Eszköztár menükbbl érhetbk el. 1.2 A parancsok elérése az objektumok felugró menüjébvl Azok a funkciók azonban, amelyek valamely épületelem kiválasztását igénylik, az adott típusú (vagy összes) épületelem felugró menüjébbl is elérhetbk ADT 2006 HunPLUS

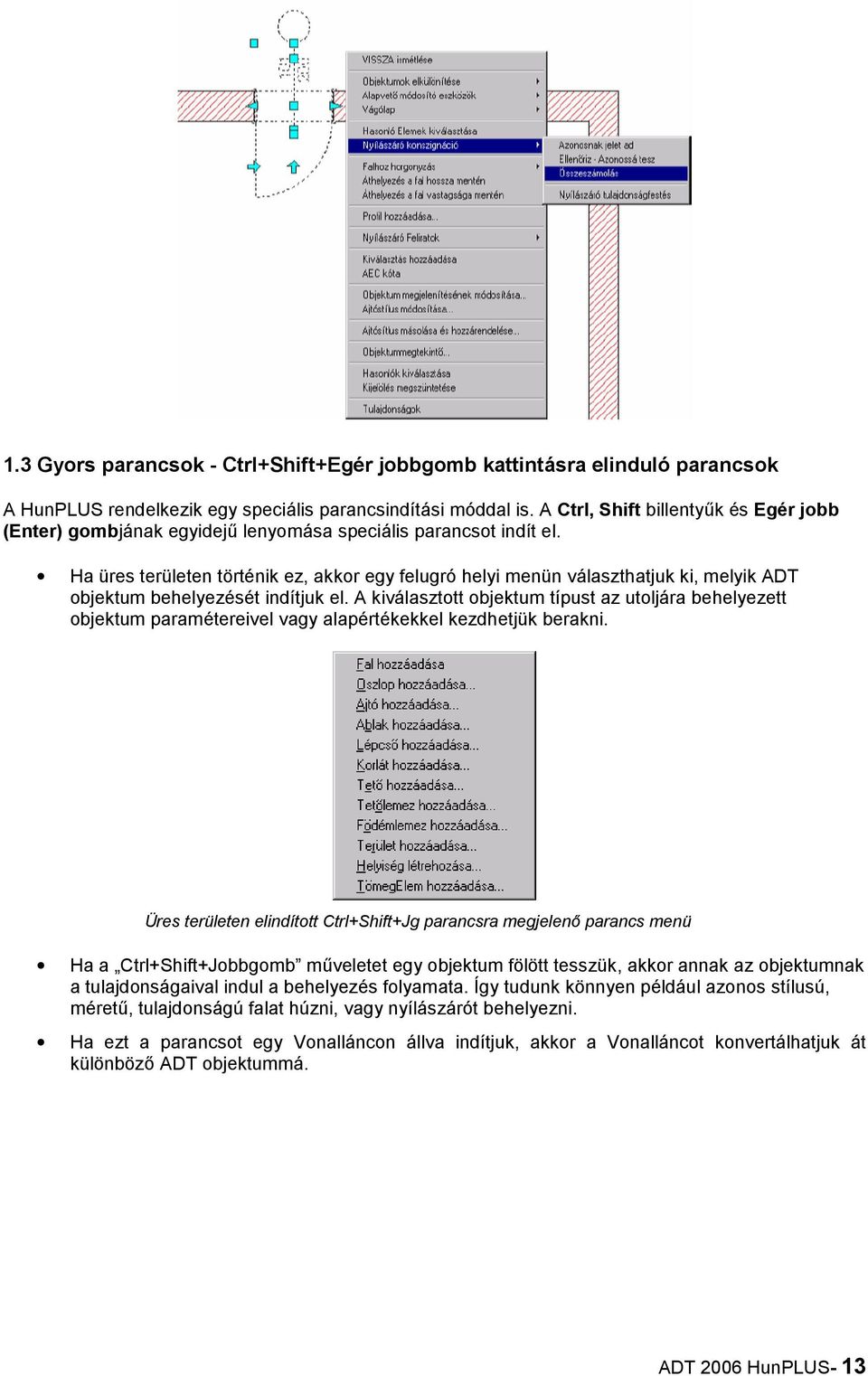

19 1.3 Gyors parancsok - Ctrl+Shift+Egér jobbgomb kattintásra elinduló parancsok A HunPLUS rendelkezik egy speciális parancsindítási móddal is. A Ctrl, Shift billentyhk és Egér jobb (Enter) gombjának egyidejh lenyomása speciális parancsot indít el. Ha üres területen történik ez, akkor egy felugró helyi menün választhatjuk ki, melyik ADT objektum behelyezését indítjuk el. A kiválasztott objektum típust az utoljára behelyezett objektum paramétereivel vagy alapértékekkel kezdhetjük berakni. Üres területen elindított Ctrl+Shift+Jg parancsra megjelen0 parancs menü Ha a Ctrl+Shift+Jobbgomb mhveletet egy objektum fölött tesszük, akkor annak az objektumnak a tulajdonságaival indul a behelyezés folyamata. Így tudunk könnyen például azonos stílusú, méreth, tulajdonságú falat húzni, vagy nyílászárót behelyezni. Ha ezt a parancsot egy Vonalláncon állva indítjuk, akkor a Vonalláncot konvertálhatjuk át különbözb ADT objektummá. ADT 2006 HunPLUS- 13

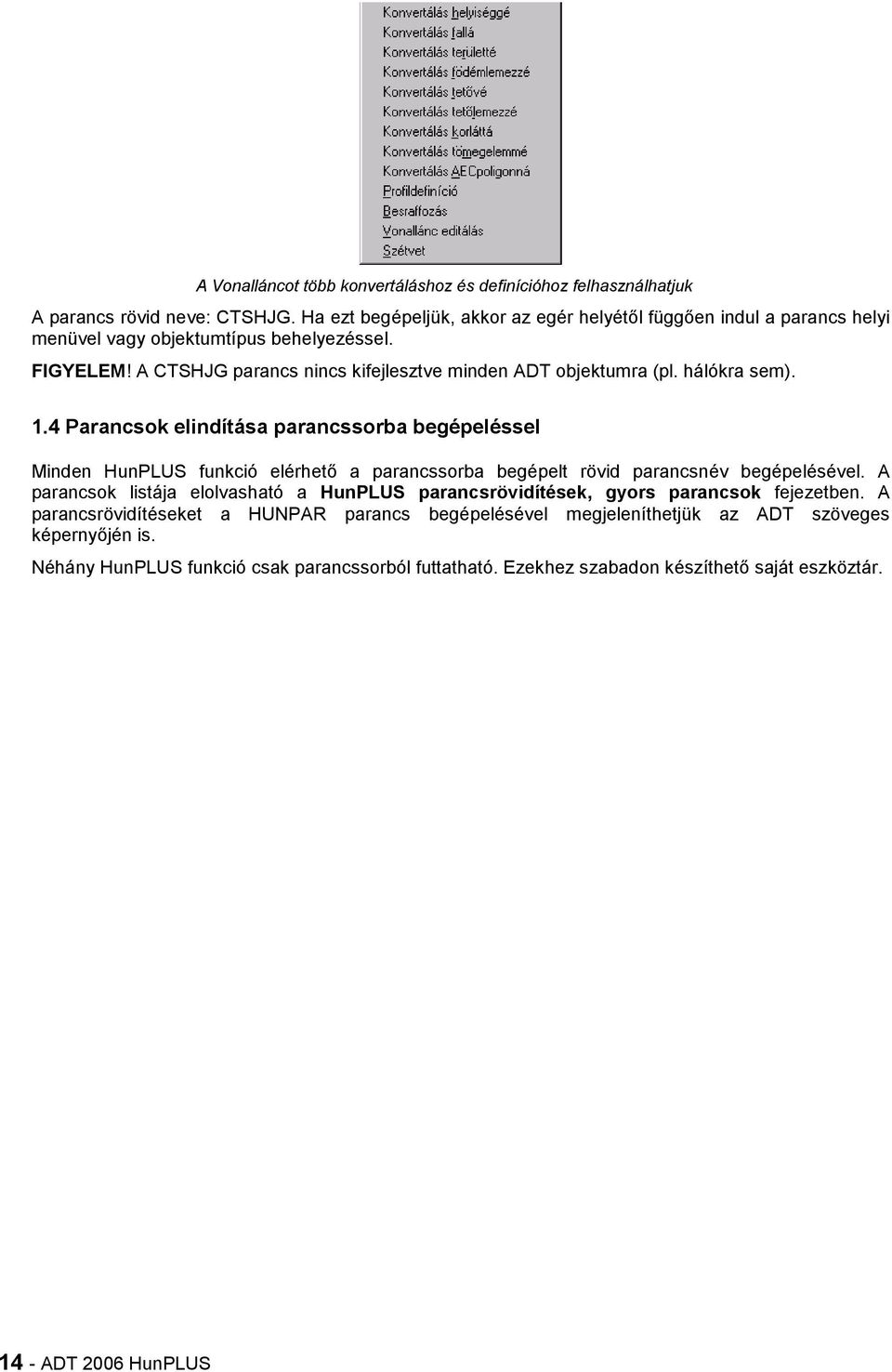

20 A Vonalláncot több konvertáláshoz és definícióhoz felhasználhatjuk A parancs rövid neve: CTSHJG. Ha ezt begépeljük, akkor az egér helyétbl függben indul a parancs helyi menüvel vagy objektumtípus behelyezéssel. FIGYELEM! A CTSHJG parancs nincs kifejlesztve minden ADT objektumra (pl. hálókra sem). 1.4 Parancsok elindítása parancssorba begépeléssel Minden HunPLUS funkció elérhetb a parancssorba begépelt rövid parancsnév begépelésével. A parancsok listája elolvasható a HunPLUS parancsrövidítések, gyors parancsok fejezetben. A parancsrövidítéseket a HUNPAR parancs begépelésével megjeleníthetjük az ADT szöveges képernybjén is. Néhány HunPLUS funkció csak parancssorból futtatható. Ezekhez szabadon készíthetb saját eszköztár ADT 2006 HunPLUS

21 2. Nyílászáró feliratozó programmodul A HunPLUS programnak köszönhetben az Ajtók, Ablakok, Falnyílások és AblakKombinációk már eleve a feliratozásukkal illesztbdnek be. Ez amiatt van, mert a program két új ábrázolással egy Felirat és egy Felirat 1-50 ábrázolással egészíti ki ezeket az objektumokat. Vagyis nincs külön feliratozó funkció, sbt a feliratok nem is feliratok, hanem az objektumok bekapcsolt speciális ábrázolásai. A feliratok kiválasztása olyan, mintha magát az Ajtót vagy Ablakot választanánk ki. Természetesen célszerh, ha a nyílászárók feliratai csak az alaprajz-típusú megjelenítéseken láthatók, a modell nézeten automatikusan elthnnek. 2.1 A nyílászáró feliratok megjelenítése Amennyiben olyan rajzzal találkozunk, amelyben a HunPLUS program telepítése ellenére sem jelennek meg a nyílászáró feliratok, úgy a teendbnk a következb. 1. A Formátum > MegjelenítéskezelV... parancs segítségével hívjuk be a MegjelenítéskezelB panelt. 2. A panel bal oldali fa-struktúrájában nyissuk meg az Objektum szerinti ábrázolások mappát. 3. Álljunk rá az Ablak csomópontra, majd a jobb oldali listában a Felirat és Felirat 1-50 Ábrázolásokat kapcsoljuk be a megfelelb Ábrázoláskészletek (tipikusan az Alaprajzi és az Alaprajzi 1-50.) oszlopaiban. Ha a Modell típusú terven a Feliratok be vannak kapcsolva, úgy ott kapcsoljuk ki Bket! ADT 2006 HunPLUS- 15

22 4. Végezzük el ezt a bekapcsolást az Ajtó, az Ajtó/AblakKombináció és a Falnyílás esetében is! FIGYELEM! A megfelelb megjelenítés-beállítást célszer[ egyszer, az általunk használt sablonrajzban elvégezni, mert akkor többé erre nem lesz szükség! A HunPLUS sablonrajzában (ADT 2006 Magyar Tartalom.dwt) ezek be vannak kapcsolva ADT 2006 HunPLUS

23 2.2 A feliratozás visszamenvleges hatályú (asszociatív) alapbeállításai A nyílászárók feliratozását alapvetben az AutoCAD Beállítások paneljén található új Nyílászáró feliratok fül beállításai szabályozzák. FIGYELEM! A megfelelb beállításokat célszerh egyszer, az általunk használt sablonrajzban elvégezni, mert akkor többé erre nem lesz szükség! A panelen visszamenbleges hatással vagyis a korábban beillesztett nyílászárók feliratait is módosítva mhködnek a szövegek magasságát, valamint az 50-es konszignációs Karika méretét befolyásoló paraméterek. Ez utóbbi Doboz formájúra is állítható. A konszignációs jel párhuzamos a fallal kapcsoló bekapcsolásával az eredetileg merblegesen felírt konszignációs jelek mindegyike a fallal párhuzamosra fordul (hosszú konszignációs jel esetén optimális beállítás).) A Konszignációs jel és az Opcionális szöveg feliratok tartalmát az objektumok más célra - például Kimutatási táblázatokban is megjeleníthetb - konszignációs adatai szolgáltatják. A megfelelb adat kiíratásához ki kell válasszuk az adat forrását, ami egy megfelelb Tulajdonságkészlet (felsb legördülb listaablakok) és egy, abban definiált Tulajdonság (alsó legördülb listaablakok) kiválasztását jelenti. Az ADT összes objektumánál automatikusan létezb Leírás adat minden esetben használható, mint Konszignációs jelet tároló adat. FIGYELEM! A Nyílászáró feliratozó program elbnye, hogy a feliratozásra használt Konszignációs adatok TulajdonságKészletét automatikusan hozzárendeli az egyes Ajtókhoz, Ablakokhoz, AblakKombinációkhoz, így a hozzárendelést nem kell a felhasználónak kézzel elvégeznie ahhoz, hogy pl. egy Kimutatási táblázatban az illetb nyílászáró automatikusan megjelenjen. További elbny, hogy a program az Ablakokhoz is generál automatikusan kinyerhetv Nyitásirány (Jobbos-Balos) tulajdonságot! A panel felirata arról is tájékoztat, hogy a feliratok milyen AutoCAD Szövegstílust használnak, ha más bethtípussal kívánnánk Bket látni a rajzok. 2.3 A csak az ezután beillesztett nyílászárókra érvényes (default) beállítások A csak ezután beillesztendb nyílászáróknál érvényesülnek a Default beállítások paranccsal felhívható párbeszédpanel beállításai. ADT 2006 HunPLUS- 17

24 Vagyis a feliratok default módon az itt beállított paraméterekkel jönnek létre, de az itteni beállítások változtatása nem hat a már beillesztett nyílászárókra. (Ezek a paraméterek késbbb elemenként módosíthatók.) Látható, hogy a magyar feliratozási technika lehetbvé teszi a nyílászárók kül- vagy belmérettel való feliratozását, azt, hogy az AblakKombinációk (összetett nyílászárók) egyetlen közös feliratot kapjanak. Beállítható a nyílászárókat fogadó falnyílásban alkalmazandó illesztési hézagméret is. Ez utóbbi paraméter késbbb a nyílászárók automatikusan kinyerhetb Termékszélesség és Termékmagasság adatában érvényesül. 2.4 A feliratok módosítása egy- vagy több kiválasztott elemen Ha megnézzük az Ajtók, Ablakok, AblakKombinációk és Falnyílások esetén a Tulajdonságok panelt, láthatjuk, hogy az kiegészült egy Nyílászáró feliratok szakasszal. Az ebben található paraméterek segítségével egyenként vagy több, akár különbözv típusú nyílászárót kiválasztva egyszerre több nyílászáró feliratát is módosíthatjuk. Önálló paraméterként szerepel a Konszignációs jel paraméter, ami egyfajta automatikus tulajdonságává válik a nyílászáróknak. A paraméter értékét nekünk kell megadnunk, bármilyen karaktersor begépelhetb. FIGYELEM! A HunPLUS-ban található Nyílászáró konszignációs programrész a konszignációs jelek kiosztásakor, ellenvrzésekor és összeszámolásakor ezt a paramétert veszi figyelembe! Ha Ön egy korábbi (ADT 3.3 eredeth) rajzban a Leírás paramétert használta konszignációs jelként, úgy azt az ADT 2006 HunPLUS program Konszignációs jelbe konvertál parancsával át kell másoltatni ebbe a paraméterbe! 18 - ADT 2006 HunPLUS

25 Az ADT 2006 Beállítások paneljén található default beállításokhoz képest elemenként alkalmazható többlet lehetbség, hogy az automatikusan felírt szélesség- és magasság értékekhez Utótagokat illeszthetünk. Ha az Egyedi felirattípust választjuk, úgy az eredeti méretek elthnnek, és a nyílászáró csak az Utótag ablakokba írt szövegekkel iratozódik fel. A Tükrözött kapcsoló a feliratot átbillenti a fal másik oldalára. (A fogópontos tükrözés ugyanezt a kapcsolót mhködteti interaktív módon.) A Rejtett kapcsolóval láthatatlanná (esetleg ismét láthatóvá) tehetjük a kiválasztott nyílászárók feliratát. (Ha a Beállítások panelen nem kérjük az AblakKombinációkba kerülb Ajtók, Ablakok feliratozását, úgy azok létrejönnek, csak éppen bekapcsolt Rejtett kapcsolóval!) Az Architectural Desktop a nyílászárókat eredetileg mindig Centiméterben írja fel, a rajzban használt mértékegységtbl függetlenül. A Feliratok mértékegysége beállítás abban segít, hogy az acél vagy alumínium nyílászárók ennek ellenére Milliméterben íródhassanak fel. A nagy, csak több rajzlapon kinyomtatható alaprajzok esetén gyakori, hogy az egymáshoz képest szögben álló épületrészeket elforgatott rajzlapokon nyomtatjuk ki. Ha ezekhez a rajzlapokhoz az AutoCAD FKR parancsával saját elnevezett koordináta-rendszert illesztünk, úgy a feliratok Kiolvasási FKR paramétereként kiválaszthatjuk azt a koordinátarendszert, amelyben a nyílászáró feliratokat jobbról és alulról kívánjuk olvasni. Az Illesztési hézag default módon vagy MSz vagy DIN szabványos beállítása mellett elemenként akár egyedi hézagméreteket is beállíthatunk, és így például a betonfalakba beöntött thzgátló ajtók nulla hézagmérettel is definiálhatók. ADT 2006 HunPLUS- 19

26 A feliratozási elemek (a nyílászáró középvonalától mért) vonalhosszait és szövegtávolságait módosíthatjuk paraméteresen a Tulajdonság panel Felirat és Felirat 1-50 szekciójában. A paraméterek értelmezését ki-be kapcsolható ábra segíti. A segédábra megjelenítését kapcsoló ikon ADT 2006 HunPLUS

27 2.5 A feliratok fogópontos módosítása A feliratozás a nyílászárók eredeti fogópont-készletét új pontokkal egészíti ki. Az alábbi ábra segíti az így kialakult teljes alaprajzi fogópont-készlet megismerését. A fogópontos módosításról érdemes tudni, hogy a Shift gomb lenyomása mellett egyszerre több, azonos típusú fogópont is kiválasztható, így több felirat vonalhosszát, szöveghelyét is egyszerre, egyöntethen tudjuk módosítani. A megfelelb fogópontok segítségével a feliratozás vonalhosszai és szövegeinek pozíciói szemre is módosíthatók. 2.6 A fogópontos módosítás eredményének átvezetése a többi nyílászáróra A rajz bármelyik nyílászáróján beállított vonalhosszakat, szöveghelyeket Default méretté tehetjük (lásd A csak az ezután beillesztett nyílászárókra érvényes (default) beállítások szakaszt ebben a dokumentumban). Válasszuk ki a nyílászárót, majd a felugró menüjében található Nyílászáró Feliratok > Defaultként ment parancsát. Visszafelé, bármely idbközben már módosított nyílászáró felirati méreteit defaulttá változtathatjuk, a Nyílászáró Feliratok > Defaultra állít paranccsal. ADT 2006 HunPLUS- 21

28 2.7 Összehasonlítás az elvzv verzióval Az ADT 3.3 verzióban bevezetett automatikus nyílászáró feliratozó plug-in új verziója, amely teljes kompatibilitást biztosít az elbzb verzióval (ADT 3.3 Magyar Változat) készült rajzok szempontjából. A fejlesztett változat új képességei: 1. A feliratozás egy Opcionális szöveg kiírási lehetbséggel bbvült. A konszignációs jelen, a szélességen és a magasságon túl az új verzió egy további szöveget is képes kiírni, amely a beillesztett ajtóval, ablakkal (vagyis a fallal) párhuzamosan jelenik meg. A felirat lehetséges tartalmát illetben lásd az 4. pontot. Felirat Felirat 1-50 Ajtó esetében (példa) Ablak esetében (példa) 2. Míg az ADT 3.3 változat esetében a feliratozás egyetlen KomponensbBl állt, amely az összes szöveget, a tengelyvonalat és karikát is magában foglalta, addig az új változat egy feliratot eleve három KomponensbBl hoz létre. Külön komponens lett a Tengelyvonal a méretekkel, a Konszignációs jel a karikával, és az Opcionális szöveg. Ez az alábbi elbnyökkel jár: Az egyes komponensek külön színt kaphatnak, külön-külön is láthatóvá vagy láthatatlanná tehetbk ADT 2006 HunPLUS

29 A fenti színezés és láthatóság nem csak rendszer (rajz) szinten állítható be, hanem pl. a különbözb stílusú ajtók, ablakok feliratozása is más-más összetételh lehet. (pl. egy felújítási tervnél a meglévb típusú ajtók, ablakok nem iratozódnak fel. 3. Míg az elbzb verziónál a Konszignációs jel csak az elemek Leírás adatát tudta megjeleníteni, addig az új változatnál az ajtóknál, ablakoknál és ablakkombinációknál külön-külön beállíthatjuk, hogy melyik ADT Konszignációs adat íródjon ki Konszignációs jelként. Így menet közben is váltogathatjuk például, hogy egy ideiglenes Auto-sorszámot, vagy a végleges Jelet akarjuk-e látni a nyílászárók karikájában? A beállítás a 2. ábra szerint az AutoCAD Beállítások paneljén megjelenb Nyílászáró felirat fülön tehetb meg. Az új verzió természetesen támogatja az ADT 3.3 verzióban használt Leírás paraméter Konszignációs jelként való megjelenítését is. 4. A Konszignációs jelhez hasonlóan az Opcionális szöveg tartalma is a Beállítások panelen írható elb. A program képes bármilyen ADT Konszignációs adat felírására, és ezt akár menet közben is váltogathatjuk (egyszer például az Üvegezés, máskor a Stílus, véglegesen pedig a Parapetmagasság érték megjelenítését kérhetjük az ablakoknál. A nincs opció az Opcionális szöveg 5. A Beállítások panelen kérhetjük azt, hogy a Konszignációs jel a fallal párhuzamosan íródjon ki a nyílászáróknál. Ez esetleg a szintén választható négyszögletes keretezéssel - jobban megfelel hosszú, többtagú konszignációs jelek használatakor. 6. TetBsík ablakok feliratozásának támogatása. A Forgat3D paranccsal a tetb síkjába forgatott ablakok felirata mindig párhuzamos marad az alaprajz síkjával. 7. A feliratozó program a feliratozásra használt Konszignációs adatok TulajdonságKészletét automatikusan hozzárendeli az egyes Ajtókhoz, Ablakokhoz, AblakKombinációkhoz, így a hozzárendelést nem kell a felhasználónak kézzel elvégeznie ahhoz, hogy pl. egy Kimutatási táblázatban az illetb nyílászáró automatikusan megjelenjen. ADT 2006 HunPLUS- 23

30 8. A program az Ablakokhoz is generál automatikusan kinyerhetb Nyitásirány (Jobbos-Balos) tulajdonságot! 24 - ADT 2006 HunPLUS

31 3. Old Softdesk fóliakezelv parancsok A funkciócsomag az ADT 2 és ADT 3.3 felhasználók által már megszokott, a Softdesk Auto-Architect programtól örökölt fólia ki-, bekapcsolás, fagyasztás, olvasztás, elkülönítés, elemáthelyezés parancsokat tartalmazza. A fóliakezelés az elemek megmutatásával, illetve ahol ez nem lehetséges, vagy hasznosabb, úgy felugró ablak célirányos listájából való kiválasztással történhet. A fóliakezelb parancsok a megszokott rövidítéssekkel, két-három beth begépelésével is elérhetbk. A rövid parancsok a következbk: FA Beállít/Készít FB Bekapcsol FK Kikapcsol FF Fagyaszt FOL Olvaszt FZ Zár FN Nyit FAZ Azonosít FEK Elkülönít FEZ Elkülönítve zár FAT Áttesz FAAT Aktuális fóliára áttesz FOF Fagyaszt/olvaszt párban (HUNADT.DFM kell) FNP NEM nyomtathatóvá tesz FPL Nyomtathatóvá tesz ADT 2006 HunPLUS- 25

32 5. Segédeszközök A segéd eszközök az általánosabb HunPLUS funkciókat jeleníti meg eszköztáron és legördülb menüben is. 5.1 Vonalak egyesítése Rövid parancs: VOK A parancs az egy egyenesbe esb, két darabból álló vonalat kicseréli egyetlen Vonalra. A funkció a két legtávolabbi pont közé húz vonalat, kitörölve a régieket. Az új vonal átveszi az elbször kijelölt vonal tulajdonságait, színét, fóliáját, vonaltípusát. 5.2 Vonalat, ívet vonallánccá konvertál, összef[z Rövid parancs: VVL A parancs az eredeti Vonallánc editáló parancsot, Vledit (Pedit) gyorsítja fel azáltal, hogy nem kérdez annyit, hanem a rajzban utoljára használt vonallánc editáló paraméterek (szélesség, összefhzési távolság stb.) alkalmazásával kapásból Vonallánccá konvertálja a kijelölt Vonal és Ív objektumokat. Ha a vonalak, ívek egymással érintkeznek, vagy a végeik az összefhzési távolságon belül vannak, azokat egyetlen vonallánccá fhzi. Az összefhzendb objektumokat MetszB ablakkal egyszerre jelöljük ki. A funkció meglévb Vonalláncok gyors összefhzésére nem használható, csak konvertálással egyidejh összefhzésre. 5.3 SzögfelezV segédvonalak Rövid parancs: SZFE A parancs két metszb Vonal vagy Fal szögfelezb egyeneseit szerkeszti fel segédvonalként. A parancs elsbsorban a 2D gépészeti és statikai elemek (pl. vezetékek) beszerkesztését támogatja az ADT falak közé, anélkül, hogy azokat fel kellene robbantani. 5.4 Falra mervleges segédvonal Rövid parancs: MRE A parancs egy kiválasztott Falra szerkeszt merbleges irányú segédvonalat a megmutatott pontból. A parancs elsbsorban a 2D gépészeti és statikai elemek (pl. vezetékek) beszerkesztését támogatja az ADT falak közé, anélkül, hogy azokat fel kellene robbantani Fallal párhuzamos segédvonal Rövid parancs: PHE A parancs a megadott távolságra párhuzamos segédvonalat szerkeszt Vonal objektumból. A parancs elsbsorban a 2D gépészeti és statikai elemek (pl. vezetékek) beszerkesztését támogatja az ADT falak közé, anélkül, hogy azokat fel kellene robbantani ADT 2006 HunPLUS

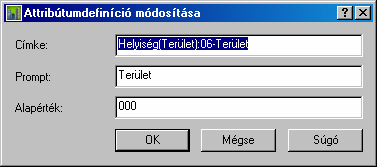

33 Falhoz húzott segédvonalak 5.6 Falak külön fóliákra Rövid parancs: HWSEPAR A parancs a rajzban levb falak behelyezési fóliáját változtatja meg. A falakat a saját stílusnevükkel kiegészített fóliára helyezi át. Az eddig FAL fólián levb Porotherm 25 N+F stílusú fal ezek után a FAL_Porotherm 25 N+F fólián lesz. Az új fóliaelrendezés lehetbséget biztosít a Megjelenítés VezérléstBl független, hagyományosabb, elmentett fóliaállapotokkal vezérelt falmegjelenítésre. 5.7 ADT objektumok tulajdonságfestése Rövid parancs: TUM Az alap AutoCAD-ben jól ismert parancs a Tulajdonságok másolása két azonos típusú objektum között. Ez a tulajdonságfestés, amelyhez még ikon is tartozik. Ez a parancs azonban nem viszi át az ADT specifikus tulajdonságokat, pl. fal stílusa, vastagsága. Az ADT specifikus tulajdonságok átvitelére szolgál a HunPLUsban a TUM parancs. A parancs a minta kiválasztása után a célobjektum megmutatását kéri, többet is egymás után. 5.8 Univerzális szöveg editor Rövid parancs: USZE A parancs a szöveg jellegh rajzi részek tartalmának (szövegének) megváltoztatására használható elsbsorban a hagyományos Szöveg editálás panel segítségével. A parancs nagyszerhsége, hogy egyesíti a szöveg jellegh a editáló parancsokat, és kijelölés után eldönti melyik editor hozza fel. Így tulajdonképpen nem kell több AutoCAD parancsot használni, ez a parancs szinte minden szöveg jellegh rész módosítására automatikusan használható. A parancs szerkesztendb objektum kijelöléseként elfogadja a Szöveget, a Blokkban levb szöveget, a Többsoros szöveget, a Méretszöveget, AEC Kóta méret értéket, Attribútumos blokk értéket, és a Terület Csoport szövegeit. Attribútum definíciók szövegeit is könnyen módosíthatjuk vele. Ha ilyet jelölünk ki, akkor automatikusan az Attribútum definíció módosítás panel ugrik fel. TöbbnézetHBlokk (pl. Helyiségcímke) szöveges részénél és Konszignációs Táblázat értéknél is használható, ilyenkor a hivatkozott Tulajdonságkészlet kezelb panelje jön fel. ADT 2006 HunPLUS- 27

34 5.9 Hasonló elemek kiválasztása Rövid parancs: HEK A paracsot legcélszerhbb a mintaként használatos objektum kiválasztása után annak felugró menüjébbl elindítani ADT 2006 HunPLUS

35 A parancs kéri egy rajzelem megmutatását, azután pedig megjelenít egy, a kiválasztott rajzelem összes tulajdonságát felsoroló panelt. A lista szélén található check-boxok segítségével bejelölhetjük, hogy mely tulajdonságokat figyelembe véve kérjük az összes hasonló épületelem (rajzelem) kiválasztását. Például: válasszuk ki az összes 90 cm széles, 210 cm magas Üvegezett stílusú ajtót, amelynek színe Törtfehér. A kiválasztott elemek az aktuális (és ezzel egyidejhleg az ElBzB ) szelekcióba kerülnek, ezáltal az ADT 2006 Tulajdonságok paneljén azonnal módosíthatók. A parancs a kiválasztást a tulajdonságokra vonatkozó Mindet kijelöl, Mindet töröl Inverz kiválasztás opciókkal segíti, valamint megengedi, hogy az új Kiválasztást az ElBzB kiválasztáshoz Hozzáadjuk, illetve abból Kivegyük Attribútum láthatóság kapcsoló Rövid parancs: ATLH A parancs segítségével egy kiválasztott, attribútumokkal rendelkezb blokktípus attribútum értékeinek láthatóságát vezérelhetjük. A kapcsolást az egész rajz vagy a kiválasztott szelekció összes azonos blokkján végezhetjük el. A parancs csak az elsb tíz attribútumot kezeli! ADT 2006 HunPLUS- 29

36 5.11 Blokk/TnBlokk nagyítás - kicsinyítés Rövid parancs: BLKN A parancs egy Blokk vagy TöbbnézetHBlokk megmutatását kéri, majd felajánlja a rajzban levb összes ilyen, vagy csak a kiválasztott azonos típusú Blokk/TnBlokk egységes nagyítását, kicsinyítését. A kicsinyítés/nagyítás történhet egy beadott szorzószám, vagy egy begépelt abszolút (új) nagyítási faktor szerint. A parancs fb használati területe az azonos helyiség- és más feliratozó blokkok utólagos, gyors, egységes nagyítása, kicsinyítése az esztétikusabb, jobban olvasható nyomtatás érdekében Papírtéri nyomtatás-elvkészítv Rövid parancs: HPSPLOT A modul arra szolgál, hogy egy Elrendezés fül (vagyis egy kinyomtatandó tervlap) Nézetablakában (vagy Nézetablakaiban) segítsen beállítani és elrendezni a megfelelb nyomtatási léptékh tervrajzi kivágásokat. Az eszköz egyfajta Varázslóként mhködik, és csak akkor hívható elb, ha az AutoCAD szerkesztbjében nem a Modell hanem valamely Elrendezés (papírteres) fülön állunk. A parancs indítása után meg kell mutassuk, melyik Nézetablak beállítását kívánjuk elvégezni. Ügyeljünk rá, hogy a Nézetablak mérete lehetbleg már végleges legyen, és a Nézetablak beillesztési fóliája ne legyen lefagyasztva, különben nem tudjuk kiválasztani azt. A Nézetablak megmutatása után megjelenik az ábrán látható panel. A papírteres Nézetablakban tipikusan az alábbi lépésekkel állíthatunk be egy megfelelb léptékh tervkivágást: 30 - ADT 2006 HunPLUS

37 Az 1. Nagyítás rajzterjedelemre gomb megnyomásával a rajz lekicsinyedik, hogy teljes egészében beleférjen a kiválasztott Nézetablakba. A 2. Rajzközéppont kijelölése gomb megnyomása után megmutathatjuk a leendb rajzkivágás körülbelüli középpontját. A 3. Léptékhelyes nagyítás parancs (az elbzb középpont megtartásával) úgy nagyítja a rajzot, hogy az a bal oldali Arány listában kijelölt nyomtatási léptékre álljon be. (Az Egyéb opcióval nem tipikus lépték is beállítható.) FIGYELEM! Ez a parancs csak a nagyításról gondoskodik, a léptéknek megfelel0 tervrajzi megjelenítést el0zetesen vagy utólagosan a Megjelenítésvezérl0 megfelel0 parancsával kell beállítani. A 4. Rajzkivágás eltolása paranccsal a középsb gomb lenyomásával történb szokásos eltolással finomíthatjuk a tervlap kivágását a Nézetablakban. Az 5. Rajzkivágás elmentése/visszaállítása parancs az AutoCAD Nézet parancsát hívja meg, amely használatával a Nézet panelen nevet adhatunk a beállított Nézetnek, illetve az összes elbzb gomb használata helyett elbhívhatunk egy korábban névvel eltárolt tervkivágást. Ha egyszer beállítottunk egy léptékhelyes rajzkivágást egy papírteres Nézetablakban, úgy célszerh rögzíteni azt, hogy a késbbbi Modellteres munka során még véletlenül se rontsuk el a tervrészlet léptékét, kivágását. Ha a parancsból az OK gomb megnyomásával - a Rögzítve kapcsoló bekapcsolása mellet lépünk ki, a parancs mintegy összeforrasztja a nézetablakot a papírlappal, így minden zoomolás, eltolás során az egész papírlap nagyítódik, tolódik el akkor is, ha egyébként a Nézetablakon keresztül a Modelltérben dolgozunk. Ha a parancsból a Rögzítés feloldva állapotban lépünk ki, ez az állapot megszhnik. A rögzítés paramétert Több nézetablakra is alkalmazhatjuk. Ha a papírteres Nézetablak nem alaprajzi, hanem modell nézetet tartalmaz, úgy a léptékhelyes beállításnak nem sok értelme van. Ilyenkor abban segít az eszköz, hogy az Árnyalt nyomtatási módok - Megjelenítés szerint, Drótváz, Kitakart, Renderelt - közül melyiket alkalmazzuk az Aktuális nézetablakban vagy egyszerre Több nézetablakban. Az eszköz további szolgáltatása, hogy gondoskodik a Szaggatott vonalak s[r[ségének a teljes tervlapon egységes beállításáról is. Ennek különösen akkor van jelentbsége, ha ugyanazon papírlapon különbözb léptékh (pl. 1:50-es és 1:100-as) tervkivágásokat is ki akarunk nyomtatni. Az Aktuális érték megadható begépeléssel (használjuk a parancs Regen gombját az eredmény megjelenítésére). A << és >> gombokkal felezhetjük, illetve duplázhatjuk az LTSCALE értékét, mindaddig, amíg megfelelb szaggatási shrhséget nem tapasztalunk a rajzlapon. Az Irodai szabvány kapcsoló bekapcsolása azt eredményezi, hogy a parancs az LTSCALE változó értékét a program a \HUN\Hunadt.dfm nevh fájlból veszi elb. Ez egy szövegfájl, amely a Notepad programmal szerkeszthetb, és segítségével amennyiben a HUN alkönyvtár helyét a hálózat egy közös könyvtárában jelöljük ki az irodában mindenki automatikusan az itt elbírt LTSCALE értéket alkalmazhatja. ADT 2006 HunPLUS- 31

38

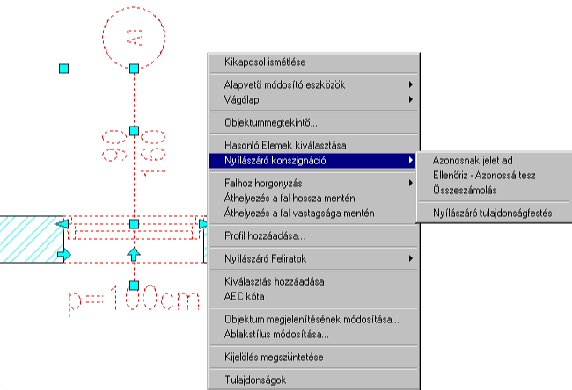

39 6. Nyílászáró konszignációs jelek kezelése A Nyílászáró konszignációs jeleket kezelb funkciókat két módon érhetjük el. 1. Egyik módszer, hogy a HunPLUS legördülb menü a Nyílászáró konszignációs jel menüpont alól vagy a Nyílászáró jel eszköztárról indítjuk a parancsokat. 2. Másik módszer, hogy kiválasztunk egy nyílászárót, pl. egy ablakot és az egér jobbgombjával kattintva felugrik az Ablakokhoz tartozó jobbgomb menü. Ebben a menüben a Nyílászáró konszignáció pont alól indíthatók a konszignációs jel funkciók. ADT 2006 HunPLUS - 33

40 6.1 Konszignációs jelek kiosztása Rövid parancs: KJK 1. lépés Egyetlen konszignációs jel beírása 1. Válasszunk ki egyetlen, konszignációs jellel nem rendelkezb nyílászárót. 2. Amennyiben a Tulajdonságok panel nincs fenn, az elem felugró jobbgomb menüjében válasszuk a Tulajdonságok sort. 3. A megjelenb Tulajdonságok panel Terv fülén a Nyílászáró feliratok szekcióban töltsük ki a Konszignációs jel sort a kívánt értékkel. A jel nemcsak szám, hanem bármilyen karakter kombináció lehet, pl. A12. Egyszerre több nyílászárót is kiválaszthatunk, és többnek is odaadhatjuk ugyanazt a jelet. A kiválasztásnál vigyázzunk a nyílászárók azonosságára. Használjuk a Hasonló elemek kiválasztása parancsot. 34 ADT 2006 HunPLUS

41 2. lépés Konszignációs jelek kiosztása az azonos nyílászáróknak A már konszignációs jellel rendelkezb nyílászáró jelét egyetlen paranccsal hozzá tudjuk rendelni a tulajdonságaiban azonos, jellel nem rendelkezb vagy rendelkezb nyílászárókhoz. A kiosztást végzb Azonosnak jelet ad funkció elindítható jobbgomb menübbl, vagy a legördülb menübbl. 1. Válasszunk ki egy konszignációs jellel rendelkezb nyílászárót. Ez lesz a minta (Master) nyílászárónk. A felugró jobbgomb menübbl indítsuk el a Nyílászáró konszignáció -> Azonosnak jelet ad parancsot. Megjelenik a Nyílászáró konszignációs jel címh beállító panel. 2. Válasszunk a Minimális vagy Teljes összehasonlítás között, és szükség esetén kapcsoljuk be a Konszignációs jel felülírása kapcsolót. (A panel opcióiról bbvebbet lentebb olvashat.) 3. Az OK gomb megnyomása után a funkció végignézi az összes azonos típusú nyílászárót, pl. az összes ablakot. Az összehasonlítási szintnek megfelelben összeveti a mintával, és ha azonos, akkor az ablak megkapja a minta jelét. A jel kiosztás minden érintett nyílászáróhoz hozzárendeli a megfelelb, és a kimutatásokhoz szükséges tulajdonságkészleteket. Nyílászáró típusa Nyílászáró tulajdonságait megjelenítv tulajdonságkészlet Konszignációs összesítv tulajdonságkészlet Ajtó Ajto NyilKonszLapAjtóAblak Ablak Ablak NyilKonszLapAjtóAblak Ablakkombináció Ablak NyilKonszLapAblakKombináció 1. (tulajdonságkészlet) táblázat 4. Amennyiben a HunPLUS menübbl indítjuk a parancsot, akkor a parancs a Master (minta) nyílászáró megmutatását kéri. Ha még nem használtuk az aktuális rajzban ezt a parancsot, akkor megjelenik a Nyílászáró konszignációs jel címh beállító panel. A panel a második használattól kezdve csak Beállítás opció választása után jelenik meg, de az aktuális beállítás értékeit mindig kiírja. Így csak az attól eltérb igény esetén kell a Beállítást módosítani. A promptok a következbk: Konszignációs jel kiosztás... Beállítás értékei - Összehasonlítás: Minimális ; Felülírás: Igen Mutassa meg a Master nyílászárót vagy (Beállítás): A feladat elvégzését szöveges üzenet jelzi. Kiosztottam 22 db 'A2' konszignációs jelet. ADT 2006 HunPLUS - 35

42 Minimális összehasonlítási szint A Nyílászáró konszignációs jel panelen határozzuk meg a nyílászárók összehasonlításának szintjét. A Minimális kapcsoló választása azt jelenti, hogy az összevetést csak néhány, az engedélyezési tervben is beazonosítható, automatikus tulajdonság, mint szélesség magasság, alak, nyitásmód, falvastagság stb. értékeinek alapján végezze a program. Ezek az automatikus tulajdonságok nyílászáró típusonként vannak beállítva, és beleégetve a programba. A lenti listák a felhasználó által nem módosíthatók. Amennyiben két nyílászáró a lenti tulajdonságok mindegyikében megegyezik, akkor azok minimális szinten azonosnak tekinthetbk, és a konszignációs jel kiosztó funkció azonos jelet ad nekik. Minimális összehasonlítás automatikus tulajdonságai Ajtó Ablak AblakKombináció Szélesség Magasság Részmagasság Stílus Fólia Termékszélesség Termékmagasság Tokvastagság Szárnyszélesség Szélesség Magasság Részmagasság Stílus Fólia Termékszélesség Termékmagasság Tokvastagság Alsó szárny magassága Szélesség Magasság Részmagasság Stílus Fólia Termékszélesség Termékmagasság Teljes összehasonlítási szint 2. táblázat A Nyílászáró konszignációs jel panelen határozzuk meg a nyílászárók összehasonlításának szintjét. A Teljes kapcsoló választása esetén a program összehasonlító mechanizmusa a Minimális automatikus tulajdonságokon felül figyelembe veszi a Tulajdonságkészletekben (Ajto, Ablak) megjelenb és ott beállítható épületfizikai és belsbépítészeti tulajdonságokat is. A nyílászáróhoz rendelt tulajdonságkészletek a Tulajdonságok panel Kiterjesztett adat fülén érhetbk el. Teljesen azonosnak tekinthetb, és azonos konszignációs jelet kap az a nyílászáró, amely mindkét tulajdonság csoportban (mimimális és tulajdonságkészleti) azonos értékekkel rendelkezik. FIGYELEM: Csak a Minimális listában (2. táblázat) látható, és az Ajto, Ablak tulajdonságkészletekbe fel vett tulajdonságok képezik az összehasonlítás alapját. Az Ajto, Ablak tulajdonságkészletek az ADT-ben ismert módon szabadon módosíthatók. Az Ajto és Ablak tulajdonságkészletek átnevezése és törlése a rajzból TILOS! A nyílászáró objektumokhoz hozzárendelt tulajdonságkészleteket ne töröljük ki az objektumból, mert az összehasonlító funkciók téves eredményt adnak. Ha olyan rajzot használunk, amelyben nincsenek meg az 1. táblázat tulajdonságkészletei (nem az ADT 2006 Magyar Tartalom.dwt sablonból származik), a HunPLUS funkciók létrehozzák (behúzzák) ezeket a készleteket egy külsb rajzból (NkorKor3.dwg), és hozzárendelik a megszólított nyílászárókhoz. Konszignációs jel felülírás A Nyílászáró konszignációs jel panelen adhatjuk meg, hogy a kiosztás során felülírjuk-e a meglévb konszignációs jelet. Ha az Azonosnak jelet ad funkció olyan azonos nyílászárót talál, amely az összehasonlítás szintjének megfelelben megegyezik a mintával, és már rendelkezik konszignációs jellel, akkor ennek a kapcsolónak megfelelben jár el, azaz felülírja a jelet vagy békén hagyja a nyílászárót. 36 ADT 2006 HunPLUS

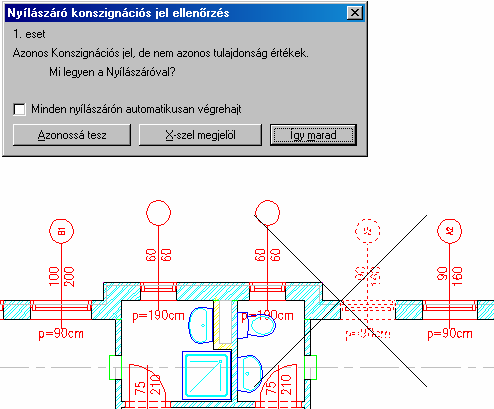

43 6.2. Konszignációs jelek ellenvrzése Rövid parancs: KJE Dokumentálás elbtt, de fbleg a sokadik módosítás után nem árt megnézni, nincs-e hiba a konszignációs jelek kiosztásában. Az ellenbrzés során a program egy kiválasztott minta (Master) nyílászáróval hasonlítja össze a rajzban elhelyezkedb többi nyílászárót. EllenBrzéskor az összehasonlítás mindig Teljes tulajdonságegyezés szintjén történik, azaz akkor azonos két nyílászáró, ha mind a fizikai (automatikus), mind az építészeti tulajdonságai (szín, felületkezelés, üvegezés stb.) is megegyeznek. A nyílászáró konszignációs jelek ellenbrzése összetett funkció. A program az ellenbrzéskor két esetet különböztet meg: 1. Az ellenbrzött nyílászáró konszignációs jele azonos a minta nyílászáróéval 2. Az ellenbrzött nyílászáró összes tulajdonsága azonos a minta nyílászáróéval Ez a funkció alkalmas: az eltérb jelh, de azonos tulajdonságú nyílászárók megjelölésére az eltérb jelh, de azonos tulajdonságú nyílászárók jelének azonossá tételére az azonos jelh, de eltérb tulajdonságú nyílászárók megjelölésére az azonos jelh, de eltérb tulajdonságú jelh nyílászárók azonossá tételére (tulajdonságfestés) A tulajdonság azonossá tétel során egyaránt átviszi a fizikai (szélesség, tokméret stb.) és építészeti tulajdonságokat (szín, felületkezelés, üvegezés stb.), azaz teljes felülírást hajt végre. Nyílászáró tulajdonságok átvitele az azonos jel[ nyílászárókra 1. eset 1. lépés - Nyílászáró tulajdonságok pontosítása, módosítása A nyílászáró konszignációs jelek kiosztása után a Tulajdonság panelen pontosítsuk, rakjuk rendbe a nyílászáró tulajdonságait, pl. véglegesítsük a Színét. A rendbetételt elég egyetlen pl. A12 es jelh ajtón végrehajtani. A változtatásokat az EllenVriz Azonossá tesz funkcióval végig tudjuk vezetni az összes azonos jelh nyílászárón. Módosítható és automatikus tulajdonságok megjelenítése Tulajdonságkészletek segítségével ADT 2006 HunPLUS - 37

44 2. lépés - Nyílászáró tulajdonságok átvitele a többi azonos jel[ nyílászáróra A nyílászáró jelek kiosztása és egyetlen nyílászáró rendbetétele után szeretnénk, hogy a változtatás minden azonos jelh nyílászárónál jelentkezzen, akkor ezt az EllenVrzés Azonossá tesz funkcióval végezhetjük el. 1. Válasszunk ki a rendbe rakott és konszignációs jellel rendelkezb nyílászárónkat. Ez lesz a minta (Master) nyílászárónk. A felugró jobbgomb menübbl indítsuk el a Nyílászáró konszignáció -> EllenVrzés Azonossá tesz parancsot. 2. A funkció elindul, és egyenként felkeresi elbször azokat a nyílászárókat, amelyek a kiválasztott nyílászárónkkal azonos jelhek. Ha talál egy ilyen nyílászárót, akkor azt a képernyb közepére helyezi (zoomolja), megszaggatja, és egy nagy X-szel jelöli meg. A képernyb bal felsb részén megjelenik a Nyílászáró konszignációs jel ellenvrzés címh panel. Az ellen rzés alatt álló nyílászáró 1. eset: Azonos jel, nem azonos tulajdonságok 3. A panelen szöveges információk jelennek meg, amelyre nagyon kell figyelnünk. ElBször az 1. szituációnak megfelelb nyílászárókkal foglalkozik a parancs, ennek üzenete a következb: 1. eset Azonos Konszignációs jel, de nem azonos tulajdonságok értékek. Mi legyen a Nyílászáróval? Mivel itt a kérdés a nyílászáró módosítására vonatkozik, a panel nyomógombjai mögött elinduló funkciók is ezt kezdeményezik. A panelen három lehetbség közül választva folytathatjuk az ellenbrzést. 4. Ha azt szeretnénk, hogy a minta nyílászárónk tulajdonságai felülírják az azonos jelh, ellenbrzött nyílászáró tulajdonságait, akkor nyomjuk meg az Azonossá tesz gombot. A gomb megnyomása után a megjelölt nyílászáró tulajdonságai a minta tulajdonságaira 38 ADT 2006 HunPLUS

45 változnak. A megszaggatás, jelölb X és a panel is elthnik, és parancs a következb nyílászáróra ugrik. 5. A következb ellenbrzött nyílászárónál hasonló figyelemfelkeltés jelenik meg (zoom, megszaggatás, X jel) Megjelenik a panel, amelyen hasonlóan választhatunk mi legyen. Ha nem akarjuk, hogy minden egyes ellenbrzött nyílászárónál döntenünk kelljen, lehetbségünk van a következb döntésünket minden elkövetkezb nyílászárónál alkalmazni. Erre szolgál a panelen a Minden nyílászárón automatikusan végrehajt kapcsoló. Kapcsoljuk be, és nyomjuk meg a megfelelb nyomógombot, pl. X-szel megjelöl. Ekkor a minden 1.esetnek megfelelb nyílászáró konszignációs jele _X karakterrel kiegészül. 6. Figyeljünk a panel tartalmára, mert az ellenbrzb mechanizmus ha nem talál több 1.esetH szituációt átválthat a 2. esetre, amikor a két összehasonlított nyílászáró minden paraméterében azonos csak a konszignációs jelük eltérb. Konszignációs jel felülírása az azonos tulajdonságú nyílászáróknál 2. eset ElBfordul, hogy a konszignációs jelet utólag valamilyen okból meg kell változtatnunk, és szeretnénk, hogy ez a változtatás minden azonos tulajdonságú nyílászárón végrehajtódjon. 1. lépés Konszignációs jel megváltoztatása egyetlen nyílászárónál Válasszunk ki a módosítandó jelh nyílászárónk közül egyet, és a Tulajdonság panel Konszignációs jel sorában írjuk be a végleges konszignációs jelünket. 2. lépés - Konszignációs jel felülírása az azonos nyílászáróknál 1. Válasszunk ki az új konszignációs jellel rendelkezb nyílászárónkat. Ez lesz a minta (Master) nyílászárónk. A felugró jobbgomb menübbl indítsuk el a Nyílászáró konszignáció -> EllenVrzés Azonossá tesz parancsot. 2. A funkció elindul, és egyenként felkeresi elbször azokat a nyílászárókat, amelyek a kiválasztott nyílászárónkkal azonos jelhek (1.eset). Majd áttér azokra a nyílászárókra, amelyeknek minden tulajdonsága megegyezik a mintáéval, de nem azonos a konszignációs jele (2.eset). Ha talál egy ilyen nyílászárót, akkor azt a képernyb közepére helyezi (zoomolja), megszaggatja, és egy nagy X-szel jelöli meg. A képernyb bal felsb részén megjelenik a Nyílászáró konszignációs jel ellenvrzés címh panel. Az ellen rzés alatt álló nyílászáró 2. eset: Egyezó tulajdonságok, de nem azonos jel 3. A panelen szöveges információk jelennek meg, amelyre nagyon kell figyelnünk. 2. eset Teljesen azonos Nyílászáró, de nem azonos Konszignációs jel. Mi legyen a Konszignációs jellel? Itt a kérdés a Konszignációs jel módosítására vonatkozik. A panelen három lehetbség közül választva folytathatjuk az ellenbrzést. 4. Ha azt szeretnénk, hogy a minta nyílászárónk jele felülírja az azonos tulajdonságú, ellenbrzött nyílászáró jelét, akkor nyomjuk meg az Azonossá tesz gombot. ADT 2006 HunPLUS - 39

46 A gomb megnyomása után a megjelölt nyílászáró jele a minta jelére változik. A megszaggatás, jelölb X és a panel is elthnik, és folyamat a következb nyílászáróra ugrik. 5. A következb ellenbrzött nyílászárónál hasonló figyelemfelkeltés jelenik meg (zoom, megszaggatás, X jel) Megjelenik a panel, amelyen hasonlóan választhatunk, mi legyen. Ha nem akarjuk, hogy minden egyes ellenbrzött nyílászárónál döntenünk kelljen, lehetbségünk van a következb döntésünket minden elkövetkezb nyílászárónál alkalmazni. Erre szolgál a panelen a Minden nyílászárón automatikusan végrehajt kapcsoló. Kapcsoljuk be, és nyomjuk meg a megfelelb nyomógombot. Ekkor minden 2.esetnek megfelelb nyílászáró konszignációs jele megváltozik.. Nyílászáró konszignációs jel ellenvrzés panel funkciói Azonossá tesz nyomógomb - A gomb megnyomása után a megjelölt nyílászáró tulajdonságai a minta tulajdonságaira változnak. Fizikai (méret) és építészeti paramétereket is át lehet ilyen módon vinni. X-szel megjelöl nyomógomb - A gomb megnyomása után a megjelölt nyílászáró konszignációs jele X karakterrel kiegészül. Az elbzbleg már megjelölt nyílászárókat nem jelöli meg újra. Így marad nyomógomb A gomb megnyomása után a megjelölt nyílászárón semmilyen változtatás nem történik. Minden nyílászárón automatikusan végrehajt kapcsoló - Ha azt akarjuk, hogy a következb döntésünk minden elkövetkezb ellenbrzött nyílászárónál automatikusan végrehajtásra kerüljön, kapcsoljuk be ezt a kapcsolót. Ezután nyomjuk meg a fenti három közül a megfelelb nyomógombot. 6.3 Nyílászáró tulajdonságfestés Rövid parancs: NTUF A nyílászárók egységesítésének nélkülözhetetlen parancsa, amellyel a konszignációs jelet és egyúttal a kiválasztott ajtó, ablak összes tulajdonságát, - beleértve a méreteket és stílust is átmásolja a megmutatott nyílászáróra. A funkció átviszi a fizikai, elhelyezkedési és építészeti tulajdonságokat is. Csak azonos fajtájú pl. csak ajtó, vagy csak ablak nyílászárók között mhködik. A parancs promptjai: Válasszon egy nyílászárót mintának: Válasszon módosítandó nyílászárót: A második kérdés mindaddig folytatódik, amíg nyílászárót választunk ki. Egyszerre csak egy módosítandót mutathatunk meg. Ablakos kiválasztásra nincs lehetbség. 6.4 Konszignációs jelbe konvertál Rövid parancs: KJC Ez a funkció a régi, ADT 3.3-ban használt nyílászáró feliratozással felírt, Leírás (Description) alapú nyílászáró jeleket másolja át a Konszignációs jel rovatba. Az ADT3.3-ból behúzott rajzoknál ezt célszerh végrehajtani, még a legelején, ha konszignációs lapot is akarunk készíteni. A parancsot rajzonként egyszer kell és célszerh végrehajtani. A konvertálás akkor hajtódik végre, ha a Beállítások -> Nyílászáró feliratok panelen a konszignációs jel forrása (Leírás). Ilyenkor a funkció az így beállított típusú objektumoknál a Leírás tulajdonságértéket átmásolja a Konszignációs jel rovatba akkor is, ha ott már van valami. Üres értéket is átmásol. 40 ADT 2006 HunPLUS

47 7. Nyílászáró konszignációs lap kezelése A Nyílászáró konszignációs lapokat kezelb funkciókat a HunPLUS legördülb menü a Nyílászáró konszignációs lap menüpont alól vagy a Nyílászáró konsz. Lapok eszköztárról indíthatjuk. A konszignációs lapra háromféleképpen gyhjthetjük össze a nyílászáró darabszámokat. A fogadó és csatolt rajzokról összesítve egyetlen sorba Minden rajzról, a fogadó és csatolt rajzokról külön sorba Minden rajzról, a fogadó és csatolt rajzokról külön sorba, plussz egy összesítb sor Egy többszintes épületrbl szintenkénti kigyhjtést úgy célszerh készíteni, hogy egy üres rajzba (fogadó rajz) az XREF illeszt paranccsal becsatoljuk a szintenkénti alaprajzokat. Ezt a rajzot csak a Konszignációs lapok elkészítésére használjuk. A kiíratás típusát a HunPLUS menü Nyílászáró konszignációs lap ->Beállítások parancsra megjelenb panelen adhatjuk meg Konszignációs jelek összeszámoltatása Rövid parancs: KJU A HunPLUS program képes minden pillanatban megmondani hogy az adott jelh nyílászáróból hány példány található a rajzban. A darabszámokat ajtóknál és ablakoknál jobbos és balos darabszám bontásban adja vissza. Ablakkombinációknál összesített darabszámot képez. A konszignációs jelek összeszámoltatását a HunPLUS menübbl a Nyílászáró konszignációs jel -> Összeszámolás parancs végzi. Vagy elindítható bármely nyílászáró felugró jobbgomb menüjébbl. A összeszámolás minden alkalommal az összes nyílászáró típusra végrehajtódik. A konszignációs jellel nem rendelkezb nyílászárók típusonként külön jelnélküli csoportot képeznek. Az adott jelh ajtó vagy ablak nyílászáró elbfordulásainak darabszámát a nyílászáróhoz csatolt NyilKonszLapAjtóAblak tulajdonságkészlet jeleníti meg szétbontva jobbos és balos elbfordulás darabszámra. Ablakkombinációknál a nyílászáróhoz csatolt NyilKonszLapAblakKombináció ADT 2006 HunPLUS - 41

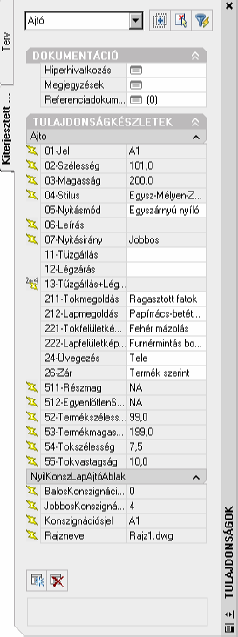

48 tulajdonságkészlet jeleníti meg összesített darabszámot. A tulajdonságkészletek a Tulajdonság panel Kiterjesztett adat fülén jelennek meg, amennyiben az objektumhoz vannak csatolva. A kijelölt K1 jel) ajtó el fordulásainak darabszámát az ajtóhoz csatolt NyilKonszLapAjtóAblak tulajdonságkészlet jeleníti meg szétbontva jobbos és balos el fordulás darabszámra Az összeszámolás során minden nyílászáró automatikus tulajdonságai közül frissül az alábbiak értéke: Ajtó vagy Ablak BalosKonszignációsdarabszám JobbosKonszignációsdarabszám Konszignációsjel Rajzneve Ablakkombináció Konszignációsdarabszám Konszignációsjel Rajzneve Mikor van szükség összeszámoltatásra? Általában az összeszámolás automatikusan végrehajtódik minden nyílászáróra, ha hozzányúlunk bármelyik nyílászáróhoz, pl. mozgatjuk az egyiket. De szükség van direkt összeszámoltatásra az alábbi esetekben. Az összeszámoltatást a menübbl indítva hajtsuk végre. Ha új nyílászárót helyezünk be a rajzba, és nem nyúlunk hozzá. Mentés másként paranccsal mentjük a rajzunkat. Ha megváltoztatjuk az egyik nyílászáró konszignációs jelét. Szüntessük meg a kijelölést, és úgy indítsuk menübbl az összeszámoltatást. A konszignációs lap kitöltb és frissítb funkciók minden esetben összeszámoltatnak, mielbtt kitöltenék a lapot. 42 ADT 2006 HunPLUS

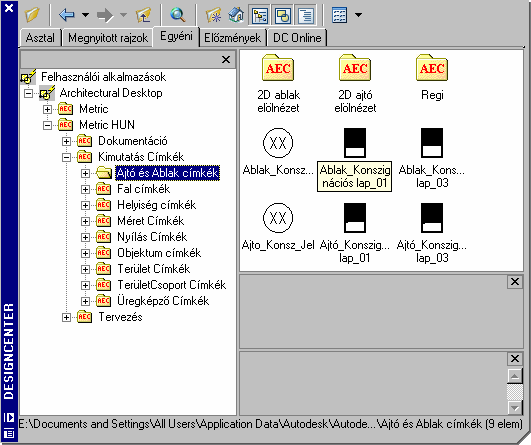

49 7.2 Konszignációs lap beillesztése a rajzba Rövid parancs: KLI 1. lépés Konszignációs lap típusok megkeresése, kiválasztása Futtassuk le a HunPLUS menü Nyílászáró konszignációs lap -> Beillesztés Design centerbvl parancsot. Ez a parancs közvetlenül NEM illeszti be a rajzba konszignációs lapot, csak megnyitja a Design Center ablakot (ha nem volt betöltve), és elvezérel az Kimutatás Címkék -> Ajtó és Ablak címkék tárhelyre. Itt találhatók a HunPLUS program által adott konszignációs lapok. Ide célszerh elhelyezni a felhasználó által készített konszignációs lapokat is. ElBre elkészített Konszignációs lapok különbözb nagyságú épületek kimutatásához ajánlottak: Sorok (szintek) száma Ajtóhoz használható táblázatok Ablakhoz Ablakkombinációhoz használható táblázatok 3 MSztT_Ajtó_Konszignációs lap_02 MSzT_Ablak_Konszignációs lap_02 6 MSztT_Ajtó_Konszignációs lap_01 MSzT_Ablak_Konszignációs lap_01 10 MSztT_Ajtó_Konszignációs lap_03 MSzT_Ablak_Konszignációs lap_03 Az ajtókhoz készített lapok az CSAK az Ajto tulajdonságkészletbbl, az ablakokhoz és ablakkombinációkhoz használható lapok CSAK az Ablak tulajdonságkészletbbl veszi ki az értékeket. 2. lépés Konszignációs lap behúzása a rajzba 1. Válasszuk ki a megfelelb konszignációs lapot, és az egér kijelölb, bal gombját nyomva tartva vonszoljuk be a rajzba. 2. A megjelenb parancs promptokra válaszul mutassuk meg azt a nyílászárót, amelyrbl konszignációs lapot készíteni szeretnénk, majd szúrjuk le a lapot a rajzon. Az ADT program egymáshoz csatolja (horgonyozza) a két objektumot. Promptok a következbk: Válasszon objektumot a címkéhez Szimbólum/mUtató/méRetstílus/Módosít]: Adja meg a címke helyét <Centered> 3. A konszignációs lap behelyezés egy tulajdonságkészlet csatolást vagy módosítást is kezdeményez, amely során lehetbségünk van a tulajdonságok aktualizálására. Ok-val fogadjuk ADT 2006 HunPLUS - 43

50 el az értékeket. A Design CenterbBl behúzott konszignációs lap azonnal megjeleníti a nyílászáró fbbb tulajdonságait konszignációs jelét, azonban elölnézeti rajzot nem hoz magával. 4. A behelyezés ciklikus, többször egymás után behelyezhetjük a kiválasztott konszignációs lapot, így a különbözb konszignációs jelh nyílászárókat megmutogatva gyorsan beszórhatjuk az összes szükséges konszignációs lapot. Az azonos jelh nyílászárók közül bármelyikhez csatolhatjuk a lapot, de azért célszerh valami elhelyezkedési konvenciót felállítani, pl. balról és felülrbl induljunk el és a legelsb elbforduláshoz csatoljuk a lapot. A felugró Tulajdonságkészlet-adat módosítás panelen megváltoztathatjuk a nyílászáró tulajdonságait 5. Ha egy behelyezett konszignációs lapot másolunk le, akkor a másolat lap is ugyanahhoz a nyílászáróhoz csatolódik. A csatolást a HunPLUS menü Nyílászáró konszignációs lap -> Kapcsolatot létrehoz/átállít parancsával irányíthatjuk át egy másik konszignációs jelh nyílászáróra. Ugyanez a parancs szolgál az elszakadt kapcsolat helyreállítására is. A Design Centerb l behúzott konszignációs lap azonnal megjeleníti a nyílászáró f bb tulajdonságait konszignációs jelét, azonban elölnézeti rajzot nem hoz magával. 44 ADT 2006 HunPLUS

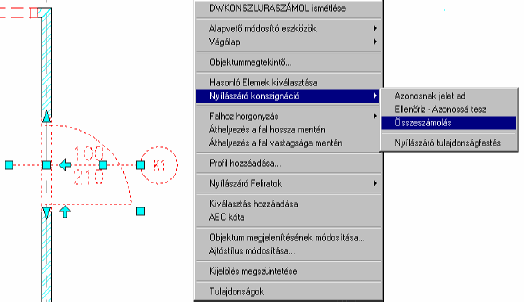

51 7.3. Összegy[jtés, konszignációs lap kitöltése Rövid parancs: KLF Egy többszintes épületrbl szintenkénti kigyhjtést úgy célszerh készíteni, hogy egy üres rajzba (fogadó rajz) az XREF illeszt paranccsal becsatoljuk a szintenkénti alaprajzokat. Ezt a rajzot csak a Konszignációs lapok elkészítésére használjuk. A konszignációs lapra háromféleképpen gyhjthetjük össze a nyílászáró darabszámokat. A fogadó és csatolt rajzokról összesítve egyetlen sorba Minden rajzról, a fogadó és csatolt rajzokról külön sorba Minden rajzról, a fogadó és csatolt rajzokról külön sorba, plussz egy összesítb sor A kiíratás típusát a HunPLUS menü Nyílászáró konszignációs lap ->Beállítások parancsra megjelenb panelen adhatjuk meg. A darabszámok szempontjából üres konszignációs lapot a HunPLUS menü Nyílászáró konszignációs lap -> Feltöltés/összegy[jtés parancsával tölthetjük ki. 1. Indítsuk el a parancsot. ElBször a konszignációs lap megmutatását kéri tblünk. Válasszuk ki a feltöltendb lapot. Nyílászáró konszignációs lap kitöltése... Válasszon Konszignációs lapot a kitöltéshez: Els= blokk behelyezési pontja: 2. Második kérdésre, Els0 blokk behelyezési pontja - mutassunk egy pontot a Szint neve alatt szabadon hagyott részen. Ide helyezi be az ún. sorblokkokat. A sorblokk BAL FELSa megfogási ponttal rendelkezik. A sorblokk egy egyszerh attribútumos blokk, amelybe a darabszámokat a program írja bele (át) a nyílászáróhoz csatolt NyilKonszLapAjtóAblak tulajdonságkészletbbl, és összegzi a darabszámokat. 3. A funkció kigyhjti a rajzban levb és a rajzhoz csatolt szinteken, XREF rajzokban található adott jelh nyílászárókat. A konszignációs lapra történb kiíratás lehet szintenként (XREF rajzonként) külön, vagy összegzb. A kiíratás típusát a Beállítások paranccsal szabályozzuk. A soronkénti összegzés felépítése sorrendben a következb: Szint neve a csatolt vagy a forrás rajz (DWG fájl) neve Szint (db) az azonos rajzból hány példány van csatolva a rajzhoz Jobbos (db) az elbforduló jobbos nyílászárók száma az adott rajzban ADT 2006 HunPLUS - 45

52 Balos (db) az elbforduló balos nyílászárók száma az adott rajzban Összes (db) az elbforduló jobbos + balos nyílászárók száma szorozva a szintek számával 4. Egy épületszint neveként a program elsb alkalommal a szint.dwg fájljának nevét írja ki, amelyet értelmes szintnévvel (pl 1. emelet) felülírhatunk. A szint neve és a többi érték felülírását a DDATTE attribútum editáló vagy az USZE paranccsal végezhetjük. FIGYELEM! Ne módosítsuk a NYKON:DWGNEV TAG-hez tartozó láthatatlan attribútum értékét, mert ha módosítjuk, akkor a kés0bbiekben a Frissít' funkciók egyáltalán nem m,ködnek vagy hibás értékeket gy,jtenek az adott sorba. 5. A sorok szabadon másolhatók. Az összegyhjtés többször is elvégezhetb, pl. elbször szintenként, majd a táblázat aljára összegezve. Azonban ilyenkor állítsuk át a kiíratás típusát a Beállítások panelen összegzbre Elölnézeti rajzok behelyezése a konszignációs lapra A HunPLUS program méret és alakhelyes nyílászáró elölnézeti ábrát a konszignációs lapra NEM TUD automatikusan behelyezni. Azonban a HunPLUS programban található néhány tipikus, bekótázott elölnézeti rajz, amelyet beilleszthetünk a lapba, és szabadon továbbszerkeszthetünk. 1. Futtassuk le a HunPLUS menü Nyílászáró konszignációs lap -> Nyílászáró elölnézeti rajzok parancsot. Ez a parancs közvetlenül NEM illeszti be a rajzba az elölnézeti rajzot, csak megnyitja a Design Center ablakot (ha nem volt betöltve), és elvezérel az Kimutatás Címkék -> Ajtó és Ablak címkék tárhelyre. Az itt található 2D ablak elölnézet és 2D ajtó elölnézet alkönyvtárak tartalmazzák az elbkészített rajzokat. Ide célszerh elhelyezni a felhasználó által készített elölnézeti rajzokat is. 2. Válasszuk ki a megfelelb elölnézeti rajzot, az egér kijelölb, bal gombját nyomva tartva vonszoljuk be a rajzba, és helyezzük el konszignációs lap Megjegyzés területén. 3. A behelyezett rajz méret és alakhelyes, szabadon szétvethetb módosítható, kiegészíthetb Konszignációs lap frissítése Rövid parancs: KLR A nyílászáró módosítása után szükség lehet a konszignációs lapon megjelenb adatok frissítésére is. A frissítés három jól elkülöníthetb részre szedhetb: 1. A nyílászáró fizikai és építészeti adatváltozásainak átvezetése 2. Darabszám összesítb sorok frissítése 3. A nyílászáró rajzolatának aktualizálása 46 ADT 2006 HunPLUS

53 A nyílászáró fizikai és épületfizikai, belsvépítészeti adatváltozásainak átvezetése A nyílászáró megváltozott fizikai és építészeti tulajdonságainak átvezetésére nincs szükség, mert amint valamelyik, a konszignációs lapon is megjelenített tulajdonság megváltozik, a változás automatikusan megjelenik a konszignációs lapon is. Ha nem így történik, akkor a lap elszakadt a nyílászárótól. A kapcsolat helyreállítása a Kapcsolatot létrehoz paranccsal történik. Darabszám összesítv sorok frissítése A darabszámok frissítése két fb lépésben történik 1. lépés - Konszignációs jelek összeszámoltatása Indítsuk el a HunPLUS menü Nyílászáró konszignációs jel -> Összeszámolás parancsot. A parancs láthatatlanul újra összegez minden nyílászárót a rajzban. 2. lépés - Konszignációs lap összesítv sorainak frissítése Az összesítb sorok frissítését a Nyílászáró konszignációs lap -> Kijelöltet frissít paranccsal végezzük. A funkció elbször a frissítendb konszignációs lap megmutatását kéri a felhasználótól. Majd jelöljük ki azokat a sorokat (vagy mindet), amelyekben frissíteni akarjuk a nyílászárók darabszámát. Nyílászáró konszignációs lap frissítése... Válasszon egy Konszignációs lapot Jelölje ki a frissítend= sorokat: Válasszon objektumokat: A frissítés újra kiolvassa a csatolt nyílászáróból a jobbos és balos darabszámokat, összegzi azokat, és felülírja vele a kijelölt sorban a megfelelb számokat. A frissítés nem módosítja a Szint neve (rajz neve) értéket, így ha azt már valaha felülírtuk, változatlan marad. FIGYELEM! A frissítés a NYKON:DWGNEV TAG-hez tartozó láthatatlan attribútumban található rajz neve alapján történik, ezért az itt található értéket soha ne módosítsuk, mert hibás kigy,jtést eredményezhet. A nyílászáró rajzolatának aktualizálása A nyílászáró rajzolatának aktualizálását a konszignációs lapon a felhasználónak kézzel, hagyományos AutoCAD eszközökkel kell elvégezni. Automatikus rajzolatfrissítésre parancs jelenleg nincs. ADT 2006 HunPLUS - 47

54 7.6. Több konszignációs lap értékeinek gyors frissítése Rövid parancs: KLM A darabszám sorok gyors frissítését a Nyílászáró konszignációs lap -> Összest frissít parancsával végezzük. Ez a parancs megengedi, hogy egyszerre több konszignációs lapot kijelöljünk frissítésre. Egyenként lépked végig a lapokon. Befoglaló Ablak (Window) kijelöléssel összeszedi a konszignációs lapokon található sorblokkokat és frissíti értékeiket. A lapon lehetnek vegyes, egyenkénti és összesítb sorok is. A frissítés a blokkoknak megfelelb lesz. FIGYELEM! A kijelölt lapok TELJES TERJEDELEMBEN legyenek a képerny0n, mert a parancs nem zoomol, és a részben látható lapok esetén nem tudja a benne található sorblokkokat összeszedni és frissíteni. Az el nem végzett m,veletre figyelmeztet, és a lapot megszaggatva hagyja. A megszaggatás egy REGEN parancs hatására elt,nik. A funkció a frissítendb konszignációs lapok megmutatását kéri a felhasználótól. Nyílászáró konszignációs lapok frissítése... Válasszon Konszignációs lapokat Válasszon objektumokat: Metsz0 ablakkal jelöljük ki konszignációs lapokat. Adhatunk MIND (_Al)l opciót, de nem célszer,, mert, akkor az összes Többnézet, blokkot kiválasztja, és abból sz,r, és ez nagy rajz esetén tovább tarthat. Csatolt XREF rajzok feldolgozása esetén, amely esetleg hosszabb ideig tart, a parancssorban az alábbi üzenetet jelenik meg. Dolgozom... Kérem várjon! Az egyes konszignációs lapok frissítése után a parancssorban az alábbi üzenetet jelenik meg. Az A13 konszignációs jelc lap frissítve. Az összes konszignációs lap frissítése után a parancssorban az alábbi üzenetet jelenik meg. Végeztem 10 db konszignációs lap darabszámainak frissítésével. Frissítés során elvforduló hibák Az automatikus frissítb parancs megszaggatva hagyja azokat a konszignációs lapokat, amelyeket valamilyen okból nem tudott frissíteni, és tovább lép a következbre. Hiba esetén üzenet jelenik meg a parancssorban. Az üzenetekben megjelenb azonosító a konszignációs lap kezelb azonosítója, amely a LISTA parancs után megjelenik a szöveges képernybre küldött listában. A megszaggatás egy REGEN parancs hatására elthnik. A lekezelt szituációk a következbk: 1. Ha a kijelölt konszignációs lapon nincsenek sorblokkok, akkor az alábbi üzenet jelenik meg. Ilyenkor a HunPLUS menü Nyílászáró konszignációs lap -> Feltöltés/összegy[jtés parancsával töltsük fel az üres lapot. Az A3 konszignációs jelc 5BA47 azonosítójú lapon nincsenek frissítend= sorblokkok. 2. Ha a parancs nem tudja felderíteni, hogy a konszignációs lap melyik nyílászáróhoz van címkézve", akkor az alábbi üzenet jelenik meg. Ilyenkor a ' Nyílászáró konszignációs lap -> Kapcsolatot létrehoz/átállít' paranccsal állítsuk helyre a nyílászáró és lap kapcsolatát. Az 5BA47 azonosítójú konszignációs lap nincs nyílászáróhoz kapcsolva!! 3. Ha a konszignációs lap nem megfelelb nyílászáróhoz kapcsolódik, akkor az alábbi üzenet jelenik meg. Ilyenkor vizsgáljuk meg a lap kapcsolatát, és a nyílászárót, amelyhez kapcsolódik. Esetleg helyezzünk be új lapot a nyílászáróhoz. Azt hogy a lap melyik nyílászáróhoz kapcsolódik a 'Nyílászáró konszignációs lap -> Kapcsolatot megmutat parancs mutatja meg. Az 5BA47 azonosítójú konszignációs lap nem valós nyílászáró objektumhoz kapcsolódik. 48 ADT 2006 HunPLUS

55 7.7. Konszignációs lap alapértékek beállítása Rövid parancs: KLB ÖsszesítV sorblokk megváltoztatása A HunPLUS csomag a konszignációs lap feltöltését ún. sorblokkal oldja meg. A sorblokk egy egyszerh attribútumos blokk. 1. A programcsomagban adott sorblokkokon kívül a felhasználónak lehetbsége van saját sorblokkot készíteni, vagy a meglévbt módosítani. A készítésnek egyetlen feltétele van, hogy a blokkban bele legyenek definiálva a következb attribútum definíciók. Attribútumok TAG neve: NYKON:RAJZNEVE NYKON:BALOSKONSZIGNÁCIÓSDARABSZÁM NYKON:JOBBOSKONSZIGNÁCIÓSDARABSZÁM NYKON:ÖSSZDARABSZÁM NYKON:DWGNEV NYKON:RAJZDB A konszignációs lap feltöltb és frissítb parancsok csak ezekbe az attribútum TAG definíciókba képes belemásolni a kigyhjtött és összesített értékeket. 2. A felhasználói sorblokkok nevét és elérhetbségét a HunPLUS menü Nyílászáró konszignációs lap ->Beállítások parancsra megjelenb panelen módosíthatjuk. Külön az Ajtó/ablakokhoz és külön az Ablakkombinációkhoz. A jelenlegi beállításban a blokk neve: NkonLap1Sor ill. NkonLap1SorAbKomb, és az ADT Hun\Dwgs alkönyvtárában helyezkedik el. A Módosít... gomb megnyomása után megjelenb panelen tudjuk megváltoztatni az alapértékeket. A beállítás a Registry-be mentbdik. Ha rajzi blokkok közül választunk, akkor az Útvonal érték üresen marad, és így kerül eltárolásra. Ez azt jelenti, hogy ha egy másik rajzban is ezt a blokkot akarjuk használni, magunknak kell gondoskodnunk ADT 2006 HunPLUS - 49

56 róla, abban a rajzban rendelkezésre álljon a blokk. Ha a blokk nem áll rendelkezésre a program a HunPLUS alapértékeket NkonLap1Sor ill. NkonLap1SorAbKomb blokkokat fogja használni. Összesítés, kiíratás típusának beállítása A konszignációs lapra háromféleképpen gyhjthetjük össze a nyílászáró darabszámokat. A fogadó és csatolt rajzokról összesítve: Egyetlen összesítv sorba Minden rajzról, a fogadó és csatolt rajzokról külön sorba: Szintenként (XREFenként) külön sorba Minden rajzról, a fogadó és csatolt rajzokról külön sorba, plusz egy összesítb sor Szintenként (XREFenként) külön sorba + 1 összesítv sor A kiíratás típusát a HunPLUS menü Nyílászáró konszignációs lap ->Beállítások parancsra megjelenb panelen adhatjuk meg. Egy konszignációs lapon belül keverhetjük is a kiíratás típusát, csak a két Feltöltés/összegyHjtés között át kell állítanunk ezt a kapcsolót. Frissítéskor is ugyanezt a kapcsolást kell elvégeznünk. 50 ADT 2006 HunPLUS

57 7.8 Konszignációs lap és a nyílászáró kapcsolódása Kapcsolatot létrehoz Rövid parancs: KHL ElBfordul, hogy a nyílászáró elveszti kapcsolatát a konszignációs lappal. Ekkor a nyílászáró tulajdonságainak megváltozása nem jelentkezik azonnal automatikusan a lapon. Az elszakadt horgonyzást a HunPLUS menü Nyílászáró konszignációs lap -> Kapcsolatot létrehoz parancsával hozhatjuk helyre. Kapcsolatot átállít Rövid parancs: KHA ElBfordul, hogy másolással hozunk létre új konszignációs lapot. Ekkor az új konszignációs lap még a régi nyílászáró tulajdonságait jeleníti meg. Ilyenkor a kapcsolatot (horgonyt) át kell állítani egy másik nyílászáróra. Ezt az áthorgonyzást a HunPLUS menü Nyílászáró konszignációs lap -> Kapcsolatot létrehoz/átállít parancsával hajtjuk végre. Válasszon egy Konszignációs lapot Válasszon nyílászárót, amihez kapcsolja: 1 címke horgonyozva. A funkció a konszignációs lap kiválasztása után képernybre rajzolt, szaggatott, szürke vonallal összekötve megmutatja melyik nyílászáróhoz van csatolva ha létezik a csatolás. Ezután kéri a nyílászáró megmutatását, amelyhez kapcsolni szeretnénk. Kapcsolatot megmutat Rövid parancs: KHM A konszignációs lap (címke) horgonyzása az 1:50-es ábrázolásban nincs megjelenítve, ezért nehéz eldöntenünk a lap melyik nyílászáróhoz van kapcsolva. A HunPLUS menü Nyílászáró konszignációs lap -> Kapcsolatot megmutat parancsával lehetbségünk van ennek vizuális megtekintésére. A parancs elindítása után mutassunk a konszignációs lapra. Válasszon egy Konszignációs lapot: A funkció képernybre rajzolt, szaggatott, szürke vonallal összekötve a nyílászáró és alap behelyezési pontját, megmutatja melyik nyílászáróhoz van csatolva ha létezik a csatolás. A funkció úgy zoommol, hogy mind a lap, mind a nyílászáró látszódjon a képernybn. ADT 2006 HunPLUS - 51

58 8. Helyiségek, Területek kezelése A Helyiség/Területet kezelb funkciók a HunPLUS program által hozzáadott HunPLUS legördülb menübbl és a Helyiség/Terület eszköztáron érhetbk el. 8.1 Helyiség/Terület automatikus generálása A Helyiségek automatikus generálása és Területek automatikus generálása nem a Hörcsik CAD Kft. által fejlesztett parancsok, hanem az ADT szerves részét képezik. Csak a Helyiségek/Területek definiálásának és feliratozásának folyamatát szeretnénk felgyorsítani azzal, hogy egy helyre, egy menübe gyhjtöttük össze a parancsokat. Használata során a Helyiség/Területet határoló objektumokat (falakat, vonalláncokat stb.) kell megmutatnunk, majd a helyiség belsb pontját. Egyszerre több határoló objektum is kijelölhetb (akár az egész épület alaprajza), és egyenként kell megmutatni a helyiségek belsb pontjait. 8.2 Helyiség/Terület felirat behelyezése a Design CenterbVl Ez a parancs közvetlenül NEM illeszti be a rajzba feliratot (címkét), csak megnyitja a Design Center ablakot (ha nem volt betöltve), és elvezérel a HunPLUS által adott Metric HUN katalógus Kimutatás Címkék mappájába, amelynek Helyiség címkék almappájában a Helyiségek, a Terület Címkék almappájában a Területek feliratozó többnézeth blokkjai találhatók. Válasszuk ki a nekünk megfelelb felirattípust, és vonszoljuk be a rajzba, majd mutassuk meg neki a Helyiség/Terület objektumot, és rakjuk le a címkét a megfelelb helyre. Aktualizáljuk a Helyiség/Terület adatait a címke tulajdonságpanelján. 8.3 Helyiség/Terület felirat automatikus kiosztása Rövid parancs: HTF Nem kell minden Helyiség/Terület esetén a címkebehelyezést eljátszanunk, elég csak egyetlen Helyiség/Területet felcímkézni a megfelelb címkével, majd alkalmazni ezt a parancsot. Az Automatikus feliratozás parancs a megmutatott címkével feliratozza mindazokat a Helyiség/Területeket, amelyek még nincsenek azzal a típusú címkével felírva. 8.4 Helyiség konvertálása Területté Rövid parancs: HTKA A megmutatott Helyiség objektumot felirat nélküli Területté konvertálja az aktuális stílussal. 8.5 Terület konvertálása Helyiséggé Rövid parancs: HTKH A megmutatott Terület objektumot felirat nélküli Helyiséggé konvertálja az aktuális stílussal. 52 ADT 2006 HunPLUS

59 8.6 Feliratozott Helyiség/Terület felosztása Rövid parancs: HTFO A helyiség felosztás kibbvített parancsa. A helyiségek felosztását egy címke másolással, és összehorgonyzással egészíti ki. Csak felcímkézett Helyiség/Terület esetén mhködik. Figyelem! A felosztandó objektum kijelölésénél a címkét kell megmutatni. A parancs folyamata: 1. A megmutatott címkéjh helyiséget két ponttal megadott egyenes mentén ketté vágja. 2. Az eredeti helyiség címkéjét lemásolja a megmutatott helyre, a fel nem iratozott helyiségbe célszerh mutatni. A feliratozott helyiség címke horgonyát (kapcsolatát) a képernybre rajzolt, ideiglenes egyenessel jelzi a funkció, így könnyen el tudjuk dönteni melyik helyiség nincs még felírva. 3. Ezután az új címkét az új helyiséghez köti (horgonyozza). 8.7 Felirat másolása horgonyzással Rövid parancs: HTCM A másolás kibbvített parancsa. Ha ezzel a funkcióval helyiség feliratot másolunk, a másoláson kívül a címkét hozzá horgonyozza a megmutatott Helyiség/Terület objektumhoz. A horgonyzásra azért van szükség, mert csak a horgonyzott címke tartalma követi a helyiség tulajdonságok megváltozását (megnevezés, burkolat, terület stb.). 8.8 Helyiség/Terület felirat kapcsolatot létrehozása Rövid parancs: ***NINCS*** Az ADT horgonyzó parancsa indul, amely összekapcsol egy címkét és egy objektumot. A parancs TagAnchorAdd. 8.9 Helyiség/Terület felirat kapcsolatot átállít Rövid parancs: HTKR Ezzel a paranccsal egy helyiségcímkét egy másik Helyiséghez tudunk kapcsolni. Másolt címkék esetén célszerh használni Helyiség/Terület felirat kapcsolatot (horgonyt) megmutat Rövid parancs: HTKM Egy képernybre rajzolt, ideiglenes, szaggatott vonallal megmutatja, hogy a kijelölt címke melyik Helyiség/Terület objektumhoz van kapcsolva (horgonyozva). Az ideiglenes vonal pici Zoom-ra elthnik, mivel csak a képernybre van rajzolva, nem a rajzba. ADT 2006 HunPLUS - 53

60 9. HunPLUS parancsrövidítések, gyors parancsok Az összes parancsnév megtalálható a PARANCSOK:TXT fájlban, amelyet az ADT futása közben a HUNPAR parancs begépelésével lehet a képernybre vetíteni. Így láthatjuk a programban definiált összes funkció rövid parancsnevét. I. Az alábbi parancsokhoz VAN eszköztár menü is. 1. SzerkesztB funkciók Segédeszközök eszköztár VOK Egy egyenesbe esb vonalakat összeköt VVL Vonalat, ívet vonallánccá konvertál és összefhz PHE Fal síkjával párhuzamos vonal MRE Objektumra merbleges egyenes SZFE SzögfelezB egyenes HWSEPAR Falak külön fóliákra HEK Hasonló elemek gyors kiválasztása USZE Univerzális Szöveg editálás ATLH Attribútum láthatóság BLKN Blokk nagyít HPSPLOT Papírtéri nyomtatás elbkészítb 3. Helyiség/Terület kezelb funkciók Helyiség/Terület eszköztár HTF Fel nem írt Helyiség/Terület objektumok automatikus felcímkézése a kijelölt címketípussal HTKA Helyiség konvertálása Területté HTKS Terület konvertálása Helyiséggé HTFO Helyiség/Terület felosztása és a címke másolása az új Helyiség/Terület-re HTCM Helyiség/Terület címke másolása horgonyzással Nincs ikonja a következbknek HTKM Helyiség/Terület felirat kapcsolatot (horgonyt) megmutat HTCB Helyiség/Terület címke beillesztéshez megnyitja a Design Centert a kimutatás címkék fbkönyvtárban 4. Old Softdesk fóliakezelb parancsok - Old Softdesk FóliakezelBk eszköztár FA Beállít/Készít FB Bekapcsol FK Kikapcsol FF Fagyaszt FOL Olvaszt FZ Zár FN Nyit FAZ Azonosít FEK Elkülönít FEZ Elkülönítve zár FAT Áttesz FAAT Aktuális fóliára áttesz FOF Fagyaszt/olvaszt párban (HUNADT.DFM kell) FNP NEM nyomtathatóvá tesz FPL Nyomtathatóvá tesz II. Az alábbi parancsokhoz NINCS eszköztár menü, csak legördülb menübbl elérhetb. 54 ADT 2006 HunPLUS

61 1. A Nyílászáró konszignációs jel kezelés KJC A Description és egyéb típusú nyílászáró jelöléseket Konszignációs jelbe konvertálja. KJK Konszignációs jel kiosztás - Azonosnak jelet ad KJE Konszignációs jel ellenbrzés - Felülírás KJU Konszignációs jelek újraszámolása KJR Konszignációs jel elrejtés/megjelenítés NTUF Nyílászáró tulajdonságfestés - Összes méret, tulajdonság átvitele. 2. Konszignációs lap kezelése KLB Beállítások... Párbeszédpanelen beállítható az kiíratás típusa és a sorblokkok. KLI Konszignációs lap beillesztésre megnyitja a Design Centert a definiált Konszignációs lapoknál. KLF Feltölti a kijelölt Konszignációs lapot összesítb darabszám sorblokkokkal. KLR Frissíti a kijelölt Konszignációs laphoz tartozó kijelölt összesítb sorblokkokat. KLM Kijelölt Konszignációs lapok összesítb sorblokkjainak automatikus frissítése NEI Nyílászáró nézetrajz beillesztéshez megnyitja a Design Centert a definiált nézetrajzoknál. KHA Létrehozza vagy átállítja Konszignációs lap kapcsolatát a nyílászáróval. KHM Megmutatja a Konszignációs lap melyik nyílászáróval van kapcsolatban. KJR Konszignációs jel elrejtés/megjelenítés") III. Az alábbi parancsokhoz NINCS eszköztár és legördülb menü sem, csak begépelés útján használhatók. 1. Zoom parancsok az Auto-Architect program alapján ZM Zoom mind ZK Zoom képernyb középpont ZD Zoom dinamik ZT Zoom terjedelem ZB Zoom balra ZI Zoom bele 2x ZV Zoom nézet maximumra ZO Zoom ki belble 0.5x ZH Zoom rajzhatár ZE Zoom elbzb (ZP is jó) ZA Zoom ablak (ZW is jó CK Célkeresztes nézbpont váltás + Zoom ablak 2. Egyéb módosító parancsok TUM MAF MT MTF MFR X WX WXCS SRBP PPP ADT objektumok tulajdonság másolása Folyamatos másolás (pl. párhuzamos falakat) Többszörös másolás elsb ponttól Többszörös másolás elbzb ponttól Másolás és forgatás egyidbben Összevont Elér és Metsz csak vonalakra Összevont Elér és Metsz (Falakra és vonalakra) Összevont Elér és Metsz felfhzéssel Sraffozás bázispontjának áthelyezése TulajdonságkészletbBl Attribútum definíciókat generál az aktuális szövegstílussal ADT 2006 HunPLUS - 55

62

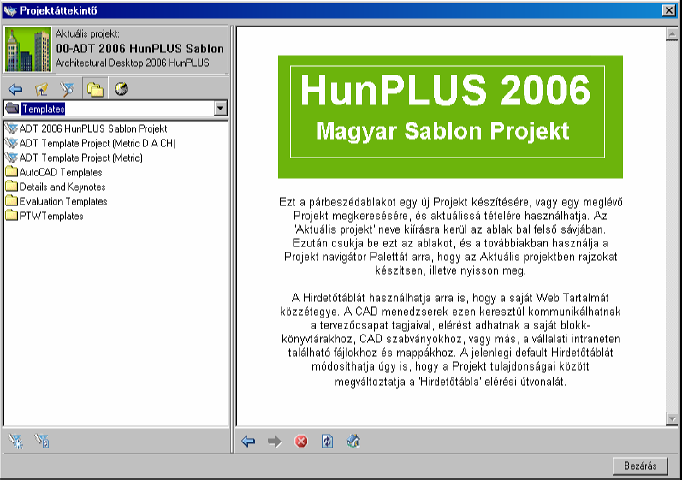

63 Magyar Szabványalapozó Tartalom (MSzT) szervezési és dokumentációs elvei A Magyar Szabványalapozó Tartalom hordozó elemei 1. A HunPLUS által telepített, és a Windows Munkaasztal új indítóikonjával meghívott sablonrajz, az ADT 2006 Magyar Tartalom.dwt 2. A HunPLUS által telepített, az alábbi ábrán felsorolt Stíluskatalógus rajzok: 3. A HunPLUS telepítbje által létrehozott HunPLUS Központi Eszközkatalógus, és annak teljes tartalma Magyar Szabványalapozó Tartalom - 57

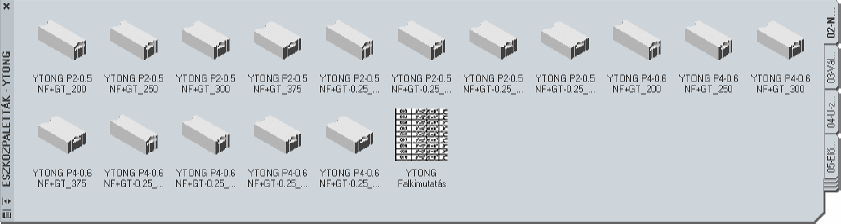

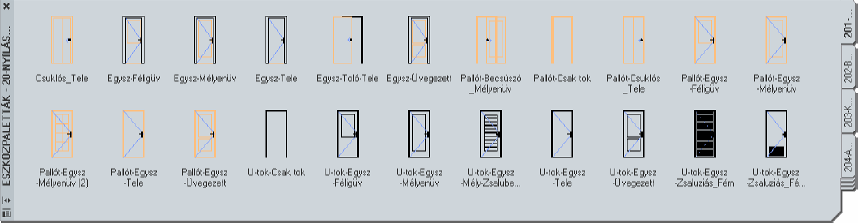

64 4. A HunPLUS telepítbje által létrehozott MSzT jelzésh Munkatéri Eszközpaletták (az alábbi ábrák csak illusztrációk a több mint 50 palettából): 58 - Magyar Szabványalapozó Tartalom

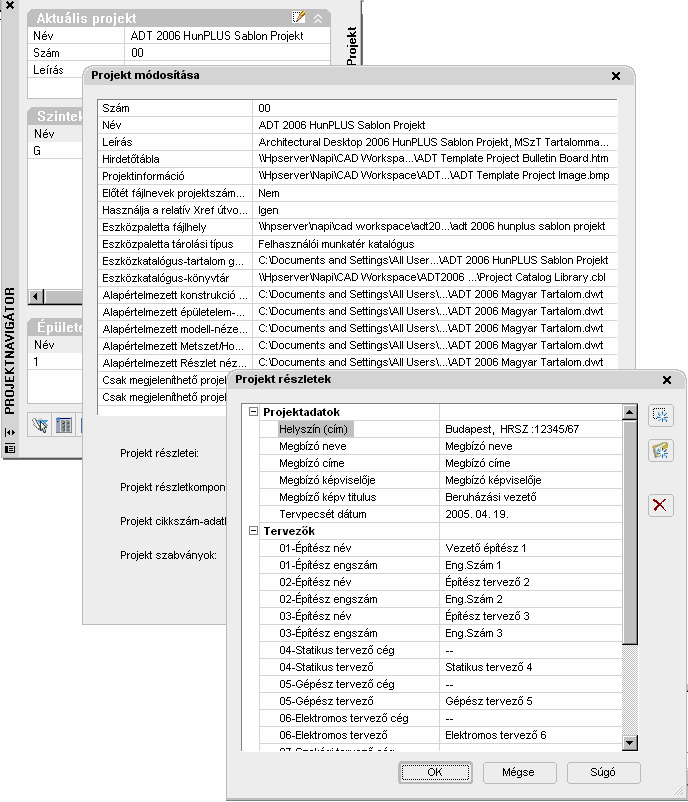

65 5. A HunPLUS által telepített, az ADT 2006 rajzformátuma és az MSzT elvei szerint újrafeldolgozott ADT AEC Content Metric HUN katalógus azon elemei, melyek a Hörcsik CAD Kft. -re vagy az MSzT -re utaló dedikációt kaptak. 6. A HunPLUS által adott feltöltött Magyar sablonprojekt, amely beüzemelt projekt-szabvány ellenbrzést is tartalmaz. Magyar Szabványalapozó Tartalom - 59

66 60 - Magyar Szabványalapozó Tartalom

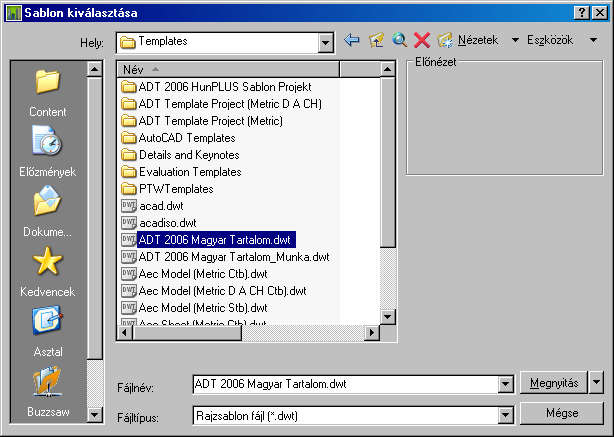

67 ADT 2006-hez illesztett sablonrajz Az ADT 2006 HunPLUS programcsomag telepítbje új sablonrajzot ad az ADT sablonrajzaihoz. Az ADT 2006 Magyar Tartalom.dwt nevh rajz tartalmazza mindazokat a beállításokat, anyagdefiníciókat, megjelenítés konfigurációkat stb., amely a HunPLUS-szal való munkához feltétlen szükséges. ErrBl részletesen olvashat a Az MSzT sablonrajzában beállított szabványok fejezetben. Az új sablonrajzban elvégzett igazítások a következbkben foglalhatók össze: A sablonrajzban eleve be kapcsolva a nyílászáró feliratok megjelenítése A területfeliratozó címke szövegei két fólián vannak, hogy a helyiség száma alatt levb helyiségnév, burkolat és terület adatok megjelenítését ki-be lehessen kapcsolni, attól függben, hogy teljes feliratozással, vagy csak helyiségszámmal akarjuk felírni az alaprajzot. Magyar Fólianév Ajánlás 2006 fólia elnevezési szabvány Tervtípus ajánlás - Megjelenítés-konfigurációk Optimalizált sablonrajz a szakági tervszolgáltatást és a szintek közötti ellenbrzést biztosító új tervtípusokkal Anyagdefiníciók ElBredefiniált rajzlap minták az Elrendezés füleken tervpecsétekkel A projektadatokból automatikusan kitöltbdb tervpecsétek Adatformátumok AEC Kóta stílusok 2D Metszet-Homlokzat stílusok AEC Poligon stílusok Tömegelem stílusok Osztályozás definíciók Stb. Új rajz készítése esetén használjuk ezt a sablonrajzot. Magyar Szabványalapozó Tartalom - 61

68 Az MSzT sablonrajzában beállított szabványok Magyar Fólianév Ajánlás 2006 fólia elnevezési szabvány Az MSzT az ADT 2006 Magyar Tartalom.dwt sablonrajz segítségével egy Magyar Fólianév Ajánlás 2006 nevh fóliaszabványt vezet be. Ennek segítségével 3 tagú, Tervtípus tagból, GyökérnévbBl és Módosító tagból összeállítható fólianevek képezhetbk. Az új szabvány megszhnteti azt, hogy az ADT objektumok automatikusan létrejövb fóliáinak nevei aláhúzással kezdbdjenek (pl. _Fal; _TömegElem; stb.). A Magyar Fólianév Ajánlás 2006 által megengedett Gyökérnevek, Tervtípus- és Módosító tagok listája a felhasználó által szabadon bbvíthetb. Magyar Fóliakulcs 2006 az építész objektumok automatikusan létrejövv fóliái Az MSzT az ADT 2006 Magyar Tartalom.dwt sablonrajz segítségével egy, a Magyar Fólianév Ajánlás 2004 szabvánnyal kompatibilis Magyar Fóliakulcs 2006 definíciós táblát is létesít. Ebben van elbírva, hogy az ADT program által létrehozott építész objektumok milyen nevh, szính, stb. beillesztési fóliára kerüljenek automatikusan. A nem HunPLUS-szal indított rajzok fólianevei az ADT menü Formátum > Fóliakezelés > Objektum fóliák újrarendelése paranccsal igazíthatók az új kulcsokhoz (nevezhetbk át pl. _Fal -ról Fal -ra, _Ajtó -ról Ajtó -ra.) Magyar Szabványalapozó Tartalom

69 Tervtípus ajánlás Az MSzT az ADT 2006 Magyar Tartalom.dwt sablonrajz segítségével az alábbi Megjelenítéskonfigurációkat (tervmegjelenítési definíciókat) vezeti be: 1-100: Az objektumok részletezettséggel jelennek meg, kivéve az Ajtókat és a Szerkezeti Elemeket, amelyek a 100-as megjelenítésen is 50-es részletezettséggel jelennek meg. Ennek ábrázolás-technikai okai vannak. 1-20: Lényegében csak a lehetbségét hordozza egy zsaluzási terv léptékh ábrázolásnak. Az Aec Kóta objektumok és az Anyagdefiníciók rendelkeznek 1-20-as Ábrázolással, a többi objektumtípus az 1-50-es terven szereplb Ábrázolását hozza : A Falak rétegrendjei elthnnek, minden fal egy tömör kitöltb sraffozást kap. A nyílászárók feliratozása elthnik, alaprajzi szimbóluma egyvonalasra egyszerhsödik. A többsoros Aec Kóták maximum kétsorosra változnak. 1-50: Az objektumok 1-50-es részletezettséggel jelennek meg Szerkezeti: Csak a falakra, falnyílásokra, oszlopokra, gerendákra koncentráló megjelenítés. A tervtípus az ADT Osztályozási rendszerét használja az objektumtípusok szhrésére Épülethéj: A látványtervezést segítb tervtípus, amely a nem Homlokzatinak és nem Teherhordónak osztályozott objektumokat elthnteti. MegfelelB beállítások esetén belül csak a teherhordó szerkezeteket tartalmazó épülethéjat kapunk eredményül. Ez a tervtípus felülnézetben is Modell ábrázolásokat használ : Az megjelenítést a nyílászárók ábrázolásában tovább egyszerhsítb megjelenítés, a falak vastagítása és kitöltése is elthnik. EltHnik a helyiségek (területek) feliratozása. Alávetített szint: 50-es feliratozatlan, de kótázott alaprajzot produkáló megjelenítés, ahol a bekapcsolt objektum (helyiség nem) egyszính szürke (9) színnel jelenik meg, hogy jó alapot adjon az egymás alatti szintek falainak, nyílászáróinak összevetésére. Diagnosztikai: A faltisztítást és az egymáshoz horgonyzott objektumok kapcsolatait (pl. Terület Területcímke; TerületCsoport diagram csatolt Területek) is megjelenítb tervtípus. Térbeli nézetben együtt látszik a 2D alaprajz és a 3D modell. Fölévetített szint: 50-es feliratozatlan, de kótázott alaprajzot produkáló megjelenítés, ahol az összes objektum egyszính barna (14) színnel, szaggatottan jelenik meg, hogy jó alapot adjon a statikus födém terveknek. Standard: Az ADT 2006 amerikai alapbeállításit leginkább visszaadó tervtípus. Az MSzT-ben nem tartozik hozzá anyaghozzárendelés (nincs sraffozás és vonalvastagítás) és nyílászárófeliratozás sem. Szakági: 50-es feliratozatlan, de kótázott alaprajzot produkáló megjelenítés, ahol az összes objektum egyszính szürke (9) színnel jelenik meg, hogy jó alapot adjon a statikus, gépész és elektromos alapterveknek. Magyar Szabványalapozó Tartalom - 63

70 Vetített: 50-es alaprajz, alulról felfelé nézett nyílászáró megjelenítéssel. Álmennyezeti kiosztási tervekhez optimalizált tervtípus Magyar Szabványalapozó Tartalom

71 Az MSzT elemkönyvtárainak szervezési elvei Falak Az MSzT gyökeresen szakít az ADT R2 illetve ADT 3.3 magyar változatainak falstílus koncepciójával. Míg az említett változatok alapfeltöltésükben a technikailag lehetséges falstílus-változatok bemutatására koncentráltak, az MSzT a gyakorlati tervezésben szükséges alapvetb falstílusok létrehozását és szabványosítását célozza meg. Ennek során a következb elveket érvényesíti: Változó vastagságú egyréteg[ falak a belsv falak függvleges viselkedése EgyrétegH falaknál az MSzT kizárólag változó vastagságú falstílusokat definiál, ezekbbl azonban mindjárt kettbt: egy normál, és egy belsb változatot: A FABL X; TÉGLA X; VASB X stb. katalógus-elemekkel tipikusan olyan külsb és belsb falak oldandók meg, amelyek tetbhöz illesztéskor oromfal-szerhen kell viselkedjenek, vagyis a tetb szögéhez illeszkedés mellett, fellövbdnek annak magasságáig. A FABL X (BelsB); TÉGLA X (BelsB); VASB X (BelsB); stb. katalógus-elemekkel tipikusan olyan külsb és belsb falak oldandók meg, amelyek tetbhöz illesztéskor nem magasodnak meg, megállnak a belmagasságnál, a tetblemezek csak levágni képesek belblük. Többréteg[ falak falréteg prioritások TöbbrétegH falak esetében az MSzT alapfeltöltése a gyakorlati életben tipikusan elbforduló falakat tartalmaz, melyek az eredeti formában történb felhasználás mellett a felhasználók számára elsbsorban a falrétegek prioritási szabályait (ajánlását) kívánják rögzíteni. A falrétegek prioritás-számának ajánlásai (a Hörcsik CAD Kft. által eredetileg az ADT R2-höz kidolgozva): Prioritás érték Épületszerkezeti falréteg Általános FalStílusok 1 Teherhordó vasbeton falak és falrétegek 2 Küls falak lég- vagy szigetel rétegei 3 Küls és bels vastag kerámia- és pórusbeton falak, valamint ugyanilyen anyagú bels vékony falak, ha azt akarjuk, hogy az utóbbiak alaprajzilag bekössenek az elzkbe 4 Küls vakolatok (nem ajánlott a falhoz definiálni), eléfalazások, felhordott burkolatok (Drywit is) Kimondottan bels" falak FalStílusai 11 Bels vékony kerámia- és pórusbeton falak (válaszfalak), ha azt akarjuk, hogy ne kössenek bele a vastag falakba 12 Közeli bels falak lég- vagy szigetel rétegei (pl. a Lakáselválasztó háromréteg* FalStílusban) 13 A szerelt (gipszkarton) falak bels rétege 14 Bels falak vakolatai (nem ajánlott a falhoz definiálni), szerelt (gipszkarton) falak Magyar Szabványalapozó Tartalom - 65

72 burkolólemezei Többréteg[ falak 3D falvég-képzés A többrétegh falak falstílusban rögzítve tartalmazzák a szabad falvégek és a nyílások melletti háromdimenziós falvég-képzés gyakorlati megoldásait is. Faltisztítás A HunPLUS által definiált faltisztítási csoportok alapbeállítása olyan, hogy a különbözb rajzokból érkezb falak faltisztítása automatikusan megtörténik (Xref határokon túlnyúló faltisztítás). A falak (falrétegek) sraffozásának színezése Az MSzT szakít a korábbi verziókban megszokott egyszính falsraffozással. A falak sraffozási mintája mellett immár a sraffozás színe is utal a fal(réteg) anyagára. a VÖRÖS (1) szín égetett kerámia anyagra utal (tégla, vázkerámia); a ZÖLD (3) szín beton, vasbeton anyagra utal; a sötétszürke (8) szín pórusbeton anyagra utal; a kék (5) szín kemény szigetelbhab anyagra utal (de ezt a színt kapta a benne levb szigetelb réteg miatt a Gipszkarton fal is); a sárga (40) szín a lágy hbszigetelés megkülönböztetb színe. A sraffozások a falakhoz a falkomponensek (rétegek) Anyagdefinícióin keresztül rendelbdnek hozzá! 66 - Magyar Szabványalapozó Tartalom

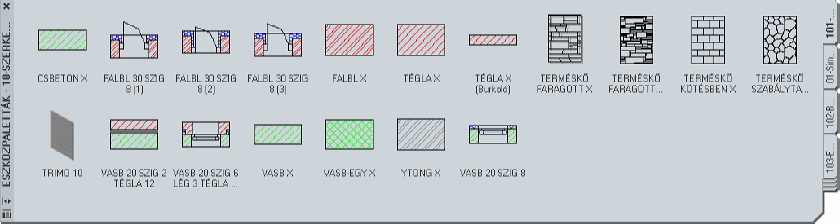

73 Az MSzT a falak rétegeinek sraffozása során az alábbi alapelveket vezeti be: A falak rétegei csak az asnál kisebb léptékh (1-100; 1-50) tervtípusokon jelennek meg, az léptékh tervmegjelenítésen a rétegek már nem látszanak, ott a falak legkülsb kontúrjukkal jelennek meg, amely mind az alaprajzon, mind a 2D metszeten egységes tömör kitöltést kap. Az alaprajzi sraffozás az 1-50-es terven dupla olyan shrhségh, mint az as terven, hogy a kinyomtatás után a tervlapon a vonalkázások shrhsége azonos legyen. Egyes vékonyabb falrétegek sraffozása az 1-50-es terven még megjelenik, de az ason már sraffozás nélkül jelenik meg a réteg. Egy burkolóanyagok, vékonyan felhordandó anyagok eleve alaprajzi/metszeti sraffozás nélkül, és vékony kontúrral definiáltak. Anyagozott falkatalógus-elemek Az MSzT feltöltésében szereplb valamennyi falstílus a bontandó, MeglévB és Opcionális típusú falstílusok kivételével - minden rétegéhez Anyagdefiníció van rendelve. Ily módon az MSzT egységesíti a magyar ADT által használt alaprajzi- és metszeti falsraffozás mintákat, és a különbözb rajzi léptékhez tartozó sraffozások shrhségét is. Az Anyagdefinícióknak köszönhetben a falak rétegei a különbözb léptékh terveken eleve különbözb tollvastagsággal rajzolódnak ki. A metszett falkontúrok tipikus tollvastagságai (alaprajzon és 2D metszeten): 1-50-es terveken (alaprajz és metszet): 0.5 mm as terveken (alaprajz és metszet): 0.35 mm Ablakok Az Ablakok MSzT-ben szereplb alapfeltöltése nem az ablakok lehetséges alakjaira koncentrál, hanem a tipikus nyitásmódok korrekt alaprajzi és homlokzati megjelenítésére. Az Ablakok esetében a 100 megjelenítés az egyszerhbb feliratozás mellett alaprajzilag is egyszerhbb, mint az 50-es. (Ezt azért kell kiemelni, mert az Ajtóknál az MSzT a 100-as és 50-es terven ugyanazt az ábrázolást használja, a két tervtípus csupán az Ajtók feliratozási módjában tér el.) Az alábbi ábra ugyanazon Ablakok és 1-50 típusú alaprajzi megjelenítéseit szemlélteti. Látható, hogy az 1-50-es megjelenítésnél az MSzT a nyíló ablak(szárnyak) nyitásirányát is jelöli, a jobbos-balos példányok korrekt betervezése érdekében. Ez még az elméletileg szimmetrikus kétszárnyú ablakok esetében is jól megkülönböztethetb. (Az Ablakok jobbos-balos példányainak automatikus megkülönböztetésérbl a HunPLUS részeként települb nyílászáró feliratozó programmodul gondoskodik, maga az ADT ezt nem biztosítja.) Magyar Szabványalapozó Tartalom - 67

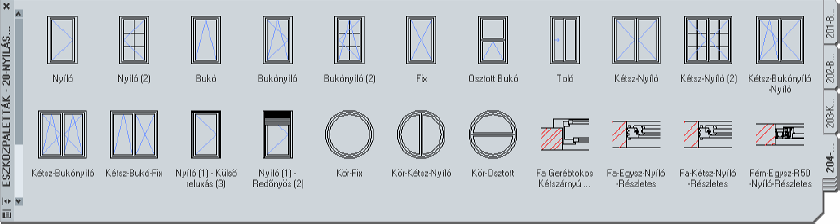

74 Kétszárnyú nyíló; Bukónyíló, Fix és Kétszárnyú bukónyíló-nyíló ablakok 100-as és 50-ea alaprajzi megjelenítése. FIGYELEM! Az ablakok korrekt megoldásához szükség lehet az Ablakkombinációk használatára is. Az MSzT ezekbbl is tartalmaz egy alapfeltöltést. Ablakkombinációk Ajtók Az Ablakok MSzT-ben szereplb alapfeltöltése nem az ablakok lehetséges alakjaira koncentrál, hanem a tipikus nyitásmódok korrekt alaprajzi és homlokzati megjelenítésére Magyar Szabványalapozó Tartalom
