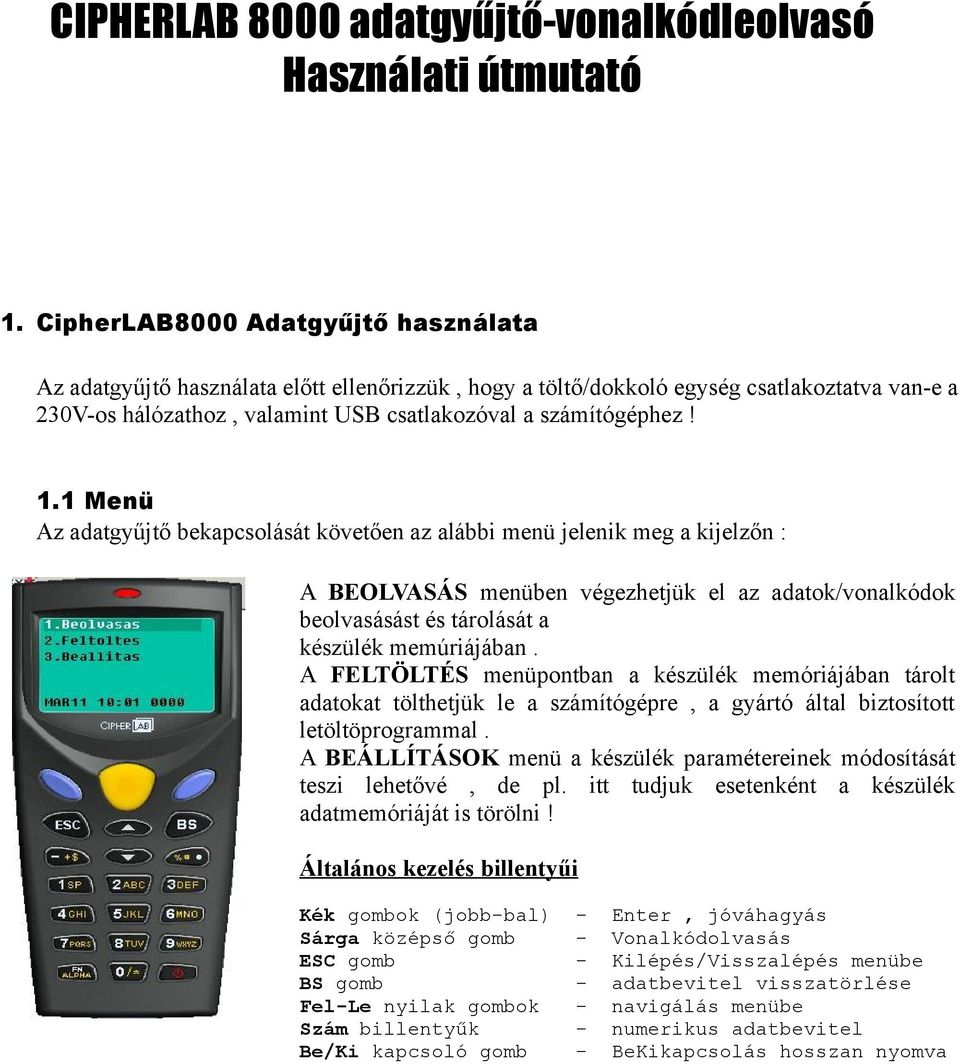

1 CIPHERLAB 8000 adatgyűjtő-vonalkódleolvasó Használati útmutató 1. CipherLAB8000 Adatgyűjtő használata Az adatgyűjtő használata előtt ellenőrizzük, hogy a töltő/dokkoló egység csatlakoztatva van-e a 230V-os hálózathoz, valamint USB csatlakozóval a számítógéphez! 1.1 Menü Az adatgyűjtő bekapcsolását követően az alábbi menü jelenik meg a kijelzőn : A BEOLVASÁS menüben végezhetjük el az adatok/vonalkódok beolvasásást és tárolását a készülék memúriájában. A FELTÖLTÉS menüpontban a készülék memóriájában tárolt adatokat tölthetjük le a számítógépre, a gyártó által biztosított letöltöprogrammal. A BEÁLLÍTÁSOK menü a készülék paramétereinek módosítását teszi lehetővé, de pl. itt tudjuk esetenként a készülék adatmemóriáját is törölni! Általános kezelés billentyűi Kék gombok (jobb-bal) - Enter, jóváhagyás Sárga középső gomb - Vonalkódolvasás ESC gomb - Kilépés/Visszalépés menübe BS gomb - adatbevitel visszatörlése Fel-Le nyilak gombok - navigálás menübe Szám billentyűk - numerikus adatbevitel Be/Ki kapcsoló gomb - BeKikapcsolás hosszan nyomva

1 Menü Az adatgyűjtő bekapcsolását követően az alábbi menü jelenik meg a kijelzőn : A BEOLVASÁS menüben végezhetjük el az adatok/vonalkódok beolvasásást és tárolását a készülék memúriájában.

2 1.2 Beolvasás (vonalkód leolvasás) Adatok beolvasásához nyomjuk le a [Sárga] billentyűt, ekkor a vonalkódolvasó bekapcsol és a vonalkódok beolvashatóak. Sérült vonalkód esetén a vonakód alatti számsor manuálisan is bevihető a számbillentyúk segítségével. A Tárolva mező mutatja az adatgyűjtő memóriájában tárolt adatok mennyiségét, pl.: hány db ládát olvastunk már be. Minden beolvasás előtt győződjünk meg a memória állapotáról, új beolvasás megkezdésekor ennek át kell mutatnia. Ha a memória nem üres, akkor az ESC-el a menübe visszalépve a Beállítások menün belül végezhetjük el az adat-memória törlését lsd. alább. 2. Adatok letöltése számítógépre A beolvasott adatok letöltése és feldolgozása számítógépre, két lépcsőben lehetséges. A gyártó által biztosított letöltőprogrammal az adatok először a számítógép egy kijelölt alkönyvtárába egy palet.txt nevű fájlba kerülnek tárolásra (ez minden letöltésnél felülírődik az aktuális adatokra!). Ezt követően van lehetőség az ezen fájlban tárolt adatok beimportálására adatbázisba, ahol megtörténik az adatok tartalmi ellemőrzése is (cikkszám-megfeleltetése, mért adatok konvertálása, vonalkód dekódolása.) Az adatgyűjtőn a 2. menüpontot kell kiválasztani :

: hány db ládát olvastunk már be. Minden beolvasás előtt győződjünk meg a memória állapotáról, új beolvasás megkezdésekor ennek 0000000 -át kell mutatnia.

3 A számítógépen az adatgyűjtő ikonjával található Data_Read programot indítsuk el : Az alábbi opciók beállításai FONTOSAK, ezért első használat előtt ellenőrizendők : Save data to file Save mode : Overwrite File Name rule(*.txt) Customized File name : F:\CIPHERLAB\palet.txt Interface : Cradle-IR COM port : 3 Majd az [OK] gomb megnyomásával a letöltés elindítható. Letöltés befejeztével a számítógépen a program megkérdezi, hogy akarjuk-e megtekinteni jegyzettömb programmal az adatokat, itt válaszolhatunk [Cancel] -el, mivel még adatbázisba is importálni fogjuk. Ezt követően a letöltő programot háttérbe tehetjük, vagy kiléphetünk belőle. Az adatgyűjtő, letöltést követően rákérdez, hogy az adatmemóriát törölni szeretnénk-e, ekkor válasszuk az All Data opciót, majd erősítsük meg szándékunkat a Yes kiválasztásával.

Letöltés befejeztével a számítógépen a program megkérdezi, hogy akarjuk-e megtekinteni jegyzettömb programmal az adatokat, itt válaszolhatunk [Cancel] -el, mivel még adatbázisba is importálni fogjuk.

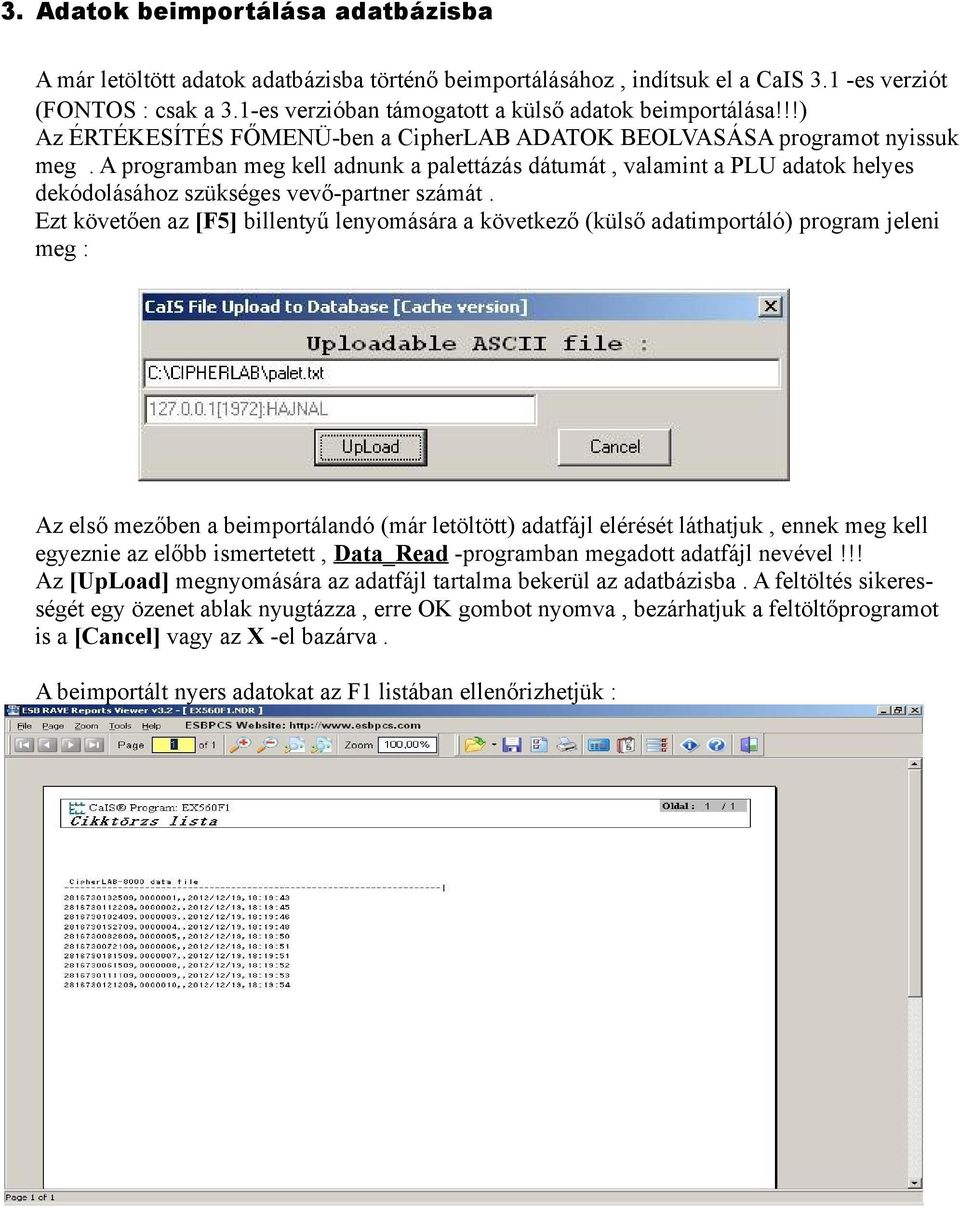

4 3. Adatok beimportálása adatbázisba A már letöltött adatok adatbázisba történő beimportálásához, indítsuk el a CaIS 3.1 -es verziót (FONTOS : csak a 3.1-es verzióban támogatott a külső adatok beimportálása!!!) Az ÉRTÉKESÍTÉS FŐMENÜ-ben a CipherLAB ADATOK BEOLVASÁSA programot nyissuk meg. A programban meg kell adnunk a palettázás dátumát, valamint a PLU adatok helyes dekódolásához szükséges vevő-partner számát. Ezt követően az [F5] billentyű lenyomására a következő (külső adatimportáló) program jeleni meg : Az első mezőben a beimportálandó (már letöltött) adatfájl elérését láthatjuk, ennek meg kell egyeznie az előbb ismertetett, Data_Read -programban megadott adatfájl nevével!!! Az [UpLoad] megnyomására az adatfájl tartalma bekerül az adatbázisba. A feltöltés sikerességét egy özenet ablak nyugtázza, erre OK gombot nyomva, bezárhatjuk a feltöltőprogramot is a [Cancel] vagy az X -el bazárva. A beimportált nyers adatokat az F1 listában ellenőrizhetjük :

A programban meg kell adnunk a palettázás dátumát, valamint a PLU adatok helyes dekódolásához szükséges vevő-partner számát.

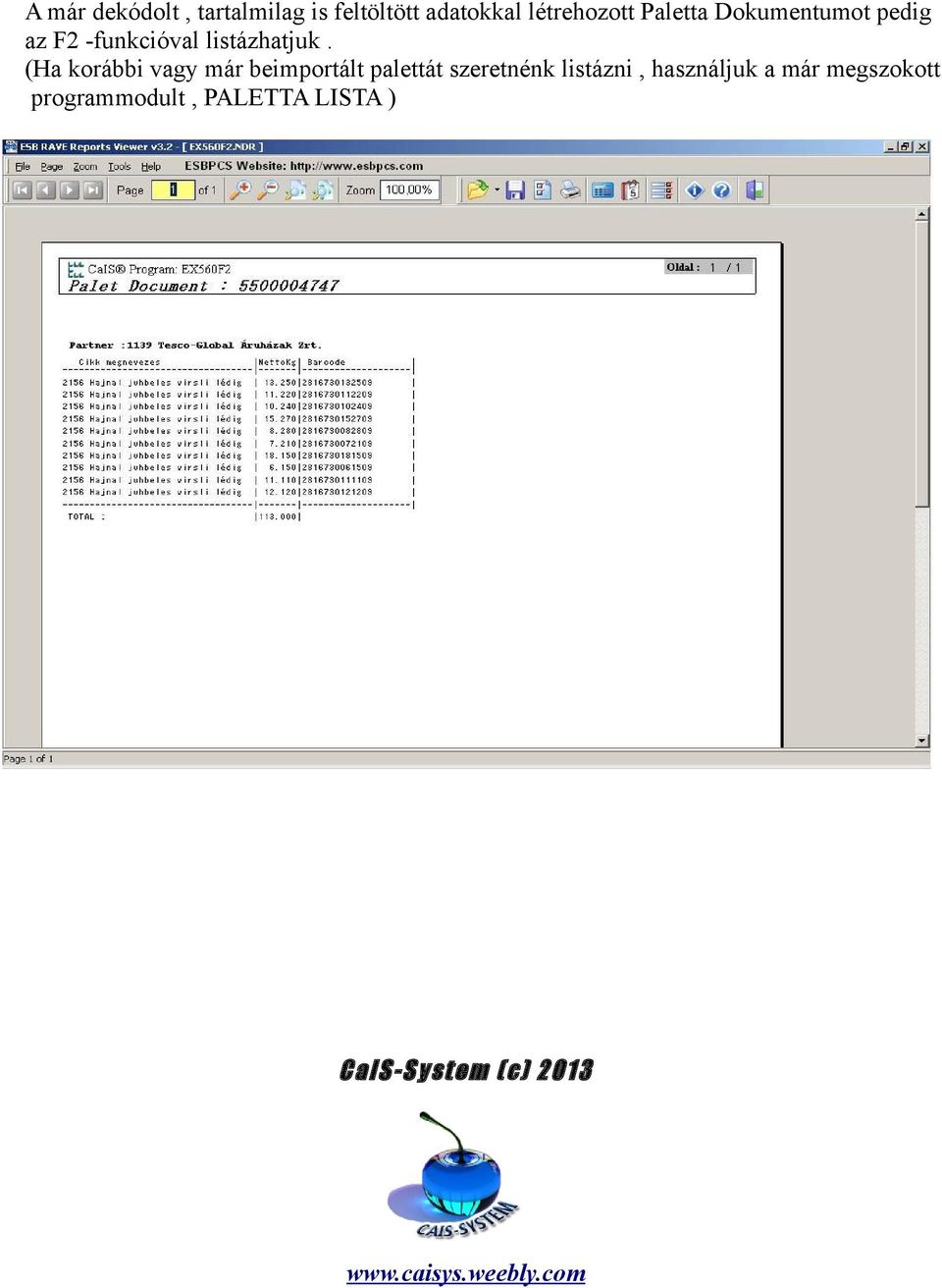

5 A már dekódolt, tartalmilag is feltöltött adatokkal létrehozott Paletta Dokumentumot pedig az F2 -funkcióval listázhatjuk. (Ha korábbi vagy már beimportált palettát szeretnénk listázni, használjuk a már megszokott programmodult, PALETTA LISTA ) CaIS-System (c)

(Ha korábbi vagy már beimportált palettát szeretnénk listázni,
