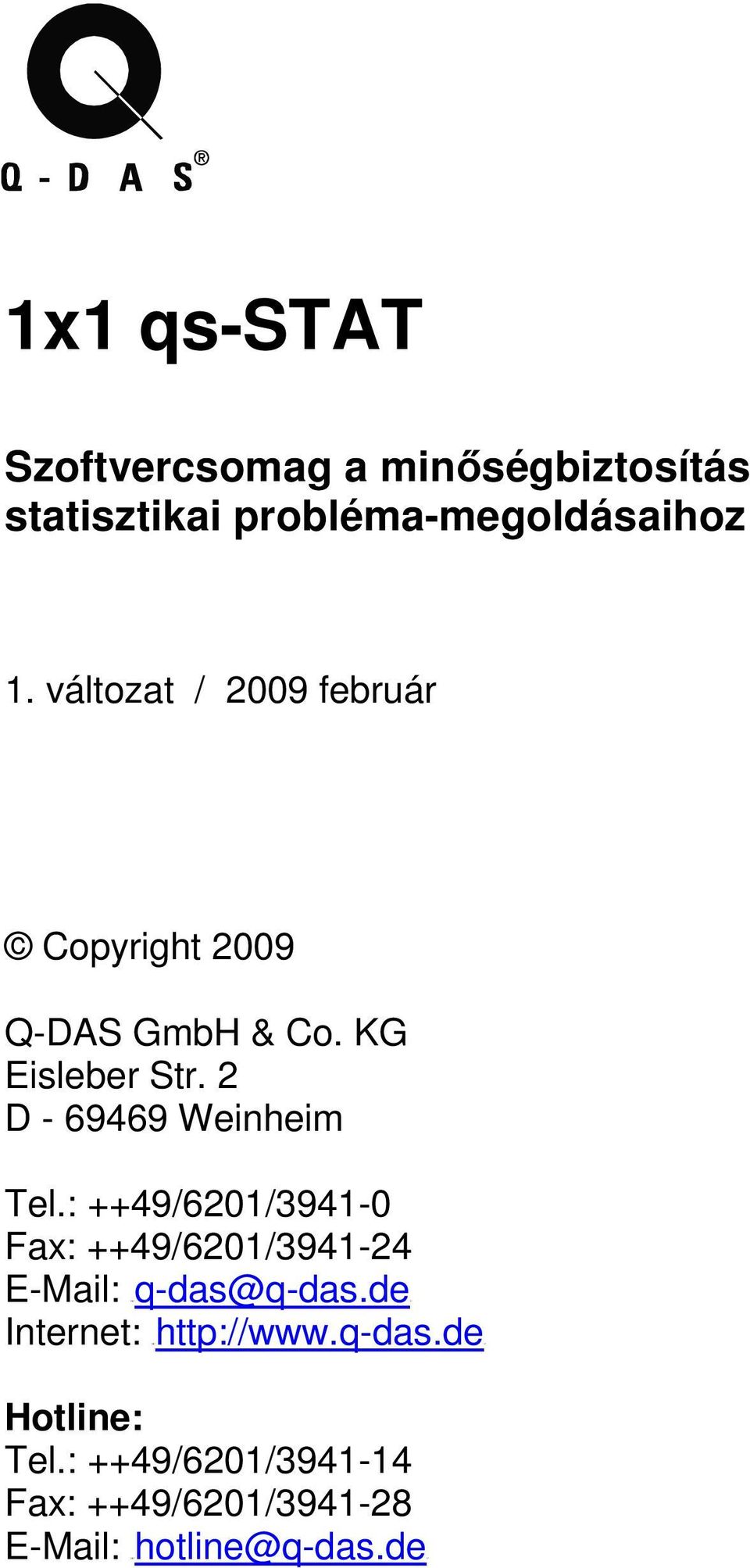

1 1x1 qs-stat Szoftvercsomag a minıségbiztosítás statisztikai probléma-megoldásaihoz 1. változat / 2009 február Copyright 2009 Q-DAS GmbH & Co. KG Eisleber Str. 2 D Weinheim Tel.: ++49/6201/ Fax: ++49/6201/ HUq-das@q-das.deU Internet: HUhttp:// Hotline: Tel.: ++49/6201/ Fax: ++49/6201/ HUhotline@q-das.deU

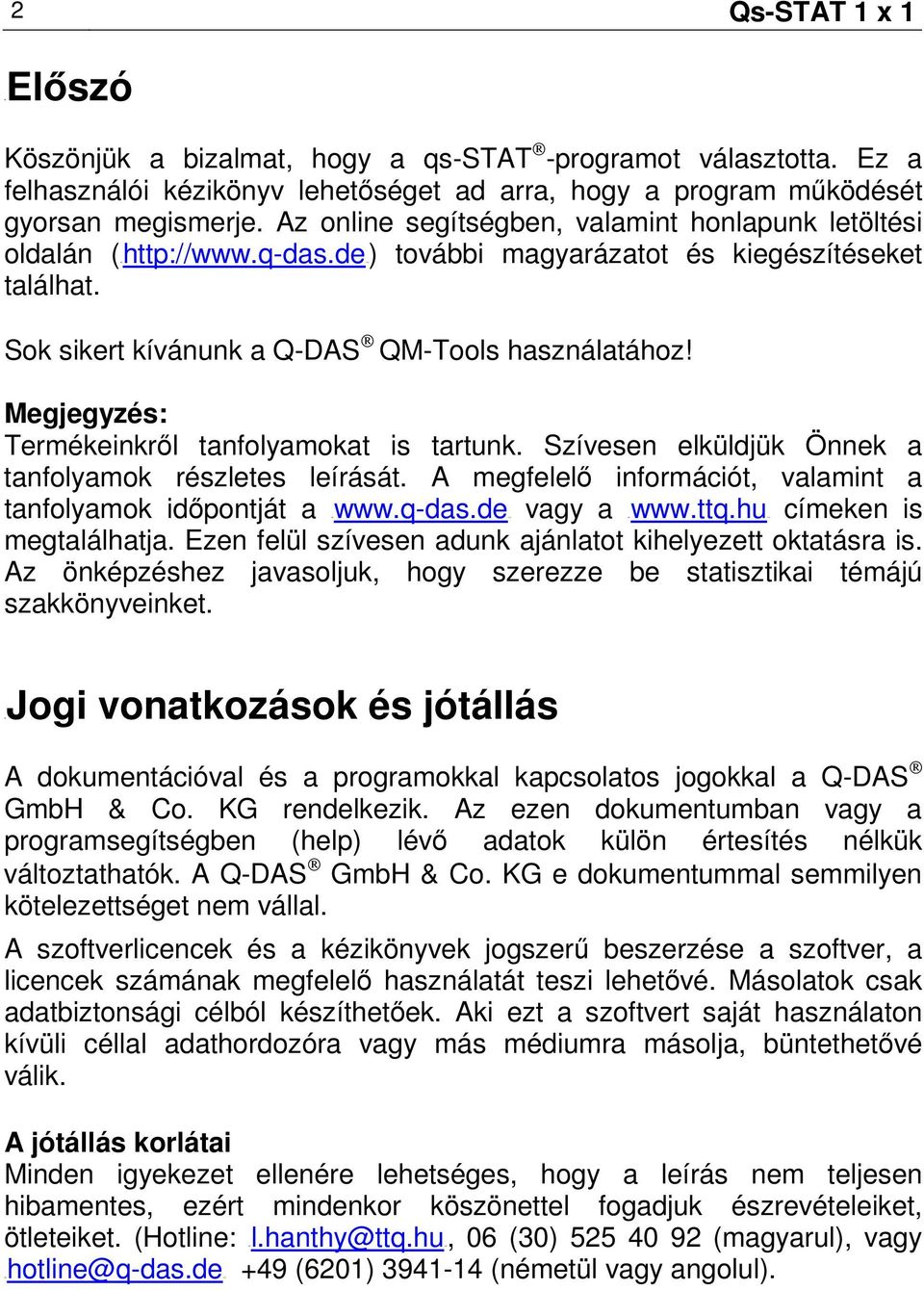

2 2 Qs-STAT 1 x 1 0BElıszó Köszönjük a bizalmat, hogy a qs-stat -programot választotta. Ez a felhasználói kézikönyv lehetıséget ad arra, hogy a program mőködését gyorsan megismerje. Az online segítségben, valamint honlapunk letöltési oldalán (HUhttp:// további magyarázatot és kiegészítéseket találhat. Sok sikert kívánunk a Q-DAS QM-Tools használatához! Megjegyzés: Termékeinkrıl tanfolyamokat is tartunk. Szívesen elküldjük Önnek a tanfolyamok részletes leírását. A megfelelı információt, valamint a tanfolyamok idıpontját a HUwww.q-das.deUH vagy a HUwww.ttq.huUH címeken is megtalálhatja. Ezen felül szívesen adunk ajánlatot kihelyezett oktatásra is. Az önképzéshez javasoljuk, hogy szerezze be statisztikai témájú szakkönyveinket. 1BJogi vonatkozások és jótállás A dokumentációval és a programokkal kapcsolatos jogokkal a Q-DAS GmbH & Co. KG rendelkezik. Az ezen dokumentumban vagy a programsegítségben (help) lévı adatok külön értesítés nélkük változtathatók. A Q-DAS GmbH & Co. KG e dokumentummal semmilyen kötelezettséget nem vállal. A szoftverlicencek és a kézikönyvek jogszerő beszerzése a szoftver, a licencek számának megfelelı használatát teszi lehetıvé. Másolatok csak adatbiztonsági célból készíthetıek. Aki ezt a szoftvert saját használaton kívüli céllal adathordozóra vagy más médiumra másolja, büntethetıvé válik. A jótállás korlátai Minden igyekezet ellenére lehetséges, hogy a leírás nem teljesen hibamentes, ezért mindenkor köszönettel fogadjuk észrevételeiket, ötleteiket. (Hotline: HUl.hanthy@ttq.huUH, 06 (30) (magyarul), vagy HUhotline@q-das.deUH +49 (6201) (németül vagy angolul).

3 3 qs-stat 1 x 1

4 U1U UA U2U UAz 4 qs-stat 1 x 1 2BTartalomjegyzék UElıszóU... 2 UJogi vonatkozások és jótállásu... 2 UTartalomjegyzékU... 4 program indításau... 6 U1.1U UA program felületeu... 6 U1.2U UStichprobenanalyseU... Hiba! A könyvjelzı nem létezik. U1.3U UProzessanalyseU... Hiba! A könyvjelzı nem létezik. U1.4U UTovábbi segítségu... 7 elsı kiértékelésu... 8 U2.1U UFájl betöltéseu... 8 U2.2U UA mért értékek grafikus ábrázolásau... 8 U2.2.1U UÉrtékfolyamU... 8 U2.2.2U UÉrtéksugárU... 8 U2.2.3U UHisztogramU... 9 U2.2.4U UÖsszegvonalU... 9 U2.2.5U UValószínőségi hálóu... 9 U2.3U UA statisztikák grafikus ábrázolásau... 9 U2.4U UMinıség-szabályzókártyaU U2.5U USzámszerő eredményeku U2.5.1U UTesztek (próbák modul- és konfigurációfüggı szolgáltatások)u U2.5.2U UEloszlásmodellekU U2.6U UTöbb jellemzı áttekintéseu U2.6.1U UBox PlotU U2.6.2U UC-értékekU U2.6.3U UA jellemzık statisztikáiu U2.6.4U UKorrelációU U2.6.5U UJelentésekU U2.7U UTovábbi funkcióku U2.7.1U UTöbb grafika ábrázolásának egyidejő beállításau U2.7.2U UZoomU U2.7.3U UKiválasztás (szelekció)u... 16

5 U3U UAdatbevitelU U4U UA U5U UEasyToUseU 5 qs-stat 1 x 1 U2.7.4U URegreszióU... Hiba! A könyvjelzı nem létezik U3.1U UÚj fájl készítéseu U3.1.1U UDarabmaszkU U3.1.2U UJellemzımaszkU U3.1.3U UÉrtékmaszkU U3.2U UAdatok átvétele, importálásau U3.3U UAdatok mentéseu U3.4U UAz adatok bevitel utáni kiértékeléseu U3.5U UTovábbi funkcióku program konfigurálásau U4.1U UA grafikák konfigurálásau U4.2U UA táblázatos ereményközlés beállításau U4.3U UA jelentések konfigurációjau U4.4U UFelhasználói bejelentkezésu U4.5U UKiértékelési stratégiau U4.6U UKatalógusokU U5.1U UA redukált darab- és jellemzımaszku U5.2U UOldalsó eszköztáru... 26

6 6 qs-stat 1 x 1 1 3BA program indítása A program sikeres installációját követıen a Windows startmenüjében a Programok \ Q-DAS QM-TOOLS \ Q-DAS ME 8 \ [termék] alkönyvtárban található parancsikonokkal indítható. A megjelenı dialógus-ablakban lehetıség van a felhasználói profil és a programmodul kiválasztására, majd a belépésre az OK gomb megnyomásával. Ha a szoftvernek csak egy modulja van, akkor a programmodul-lista nem jelenik meg. A programba való belépést követıen megjelenik a program felülete. Itt van lehetıség a menüparancsok és az eszöztár használatával a vizsgálati tervek / fájlok megnyitárása, újak késítésére, stb BA program felülete A program felülete a menübıl 1, az eszköztárakból 2, a munkaterületbıl 3, valamint a státuszlécbıl 4 áll, mely utóbbi néhány alapvetı információt jelez ki

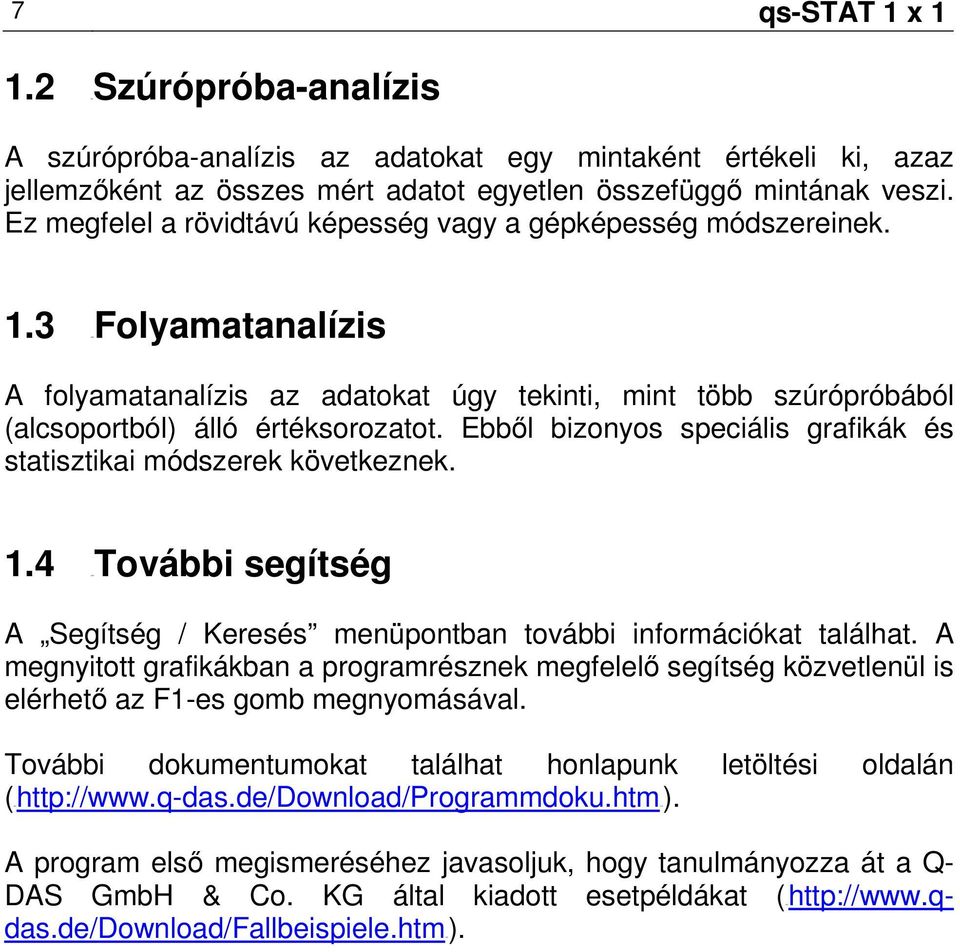

7 7 qs-stat 1 x BSzúrópróba-analízis A szúrópróba-analízis az adatokat egy mintaként értékeli ki, azaz jellemzıként az összes mért adatot egyetlen összefüggı mintának veszi. Ez megfelel a rövidtávú képesség vagy a gépképesség módszereinek BFolyamatanalízis A folyamatanalízis az adatokat úgy tekinti, mint több szúrópróbából (alcsoportból) álló értéksorozatot. Ebbıl bizonyos speciális grafikák és statisztikai módszerek következnek BTovábbi segítség A Segítség / Keresés menüpontban további információkat találhat. A megnyitott grafikákban a programrésznek megfelelı segítség közvetlenül is elérhetı az F1-es gomb megnyomásával. További dokumentumokat találhat honlapunk letöltési oldalán (HUhttp:// A program elsı megismeréséhez javasoljuk, hogy tanulmányozza át a Q- DAS GmbH & Co. KG által kiadott esetpéldákat (HUhttp://

8 8 qs-stat 1 x 1 2 4BAz elsı kiértékelés A kiértékelési lehetıségek megismerése az installációs könyvtárban található tesztadatok segítségével a legkönnyebb. A 3-as fejezetben tárgyaljuk a közvetlen adatbevitelt BFájl betöltése Nyisson meg egy mintafájlt ezzel, vagy a menüvel a telepítési könyvtárból: Fájl Megnyitás Meghajtó: \Elérési út\commonfiles\data\examples\ger... Nyissa meg az egyik tesztfájlt (pl. TEST_03.DFQ). A fájl megnyitása után a program a standard kiértékelési stratégia szerint automatikusan kiértékeli az adatokat, majd a képernyın vizualizálja. Opcionálisan adatbankot is használhat ehhez, amelyben a tesztfájlok is rendelkezésre állnak: BA mért értékek grafikus ábrázolása A mért értékek különféle ábrázolását a következı lista alapján végezheti BÉrtékfolyam Az F2 -es billentyővel vagy a menüvel hívhatja be: Mért értékek Értékfolyam A mért értékek idıbeni alakulása Szisztematikus változások, trendek BÉrtéksugár Az F3 -as billentyővel vagy a menüben: Mért értékek Értéksugár A mérıeszköz felbontása A mért értékek gyakorisága A mérırendszer zavarai

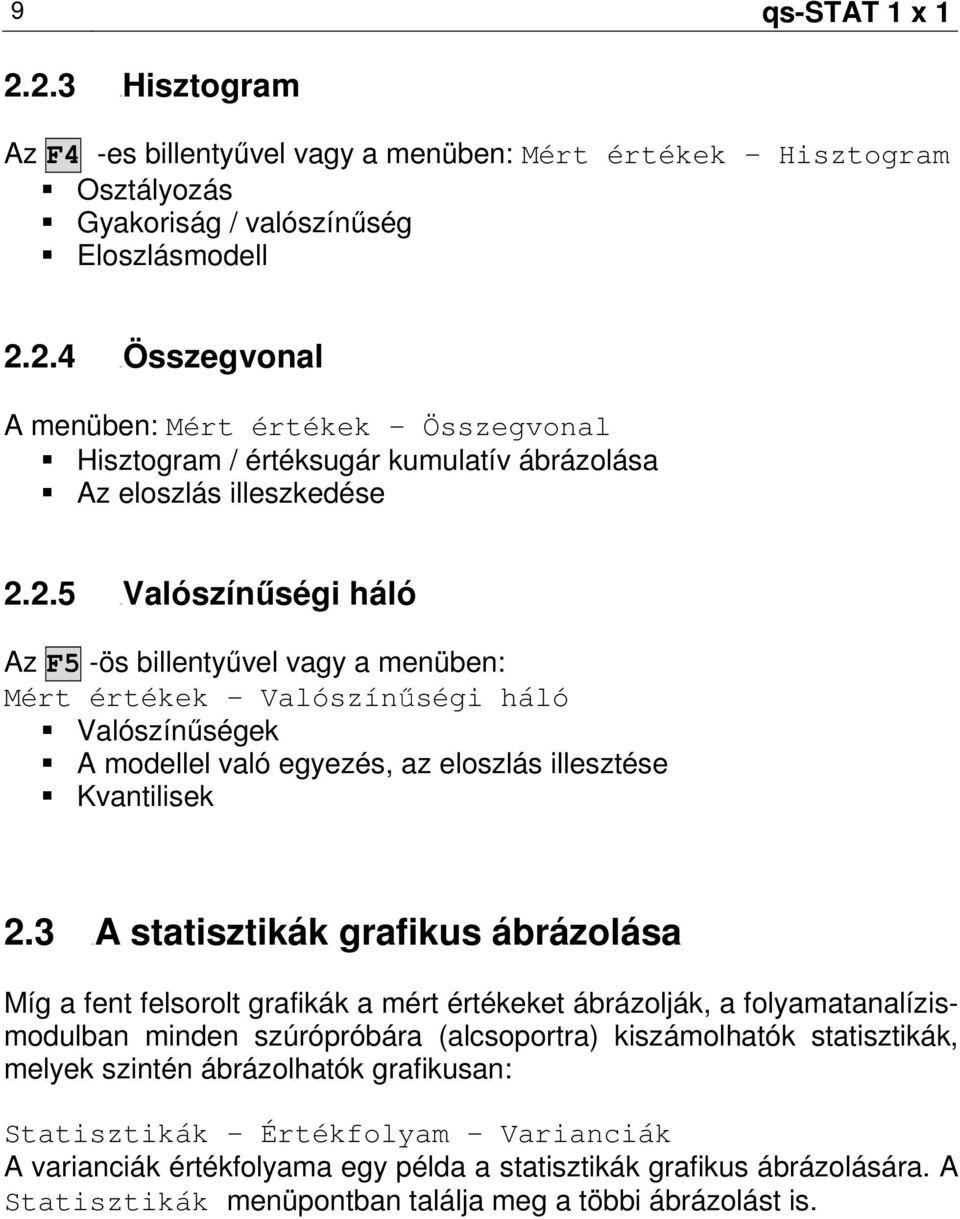

9 9 qs-stat 1 x BHisztogram Az F4 -es billentyővel vagy a menüben: Mért értékek Hisztogram Osztályozás Gyakoriság / valószínőség Eloszlásmodell BÖsszegvonal A menüben: Mért értékek Összegvonal Hisztogram / értéksugár kumulatív ábrázolása Az eloszlás illeszkedése BValószínőségi háló Az F5 -ös billentyővel vagy a menüben: Mért értékek Valószínőségi háló Valószínőségek A modellel való egyezés, az eloszlás illesztése Kvantilisek BA statisztikák grafikus ábrázolása Míg a fent felsorolt grafikák a mért értékeket ábrázolják, a folyamatanalízismodulban minden szúrópróbára (alcsoportra) kiszámolhatók statisztikák, melyek szintén ábrázolhatók grafikusan: Statisztikák Értékfolyam Varianciák A varianciák értékfolyama egy példa a statisztikák grafikus ábrázolására. A Statisztikák menüpontban találja meg a többi ábrázolást is.

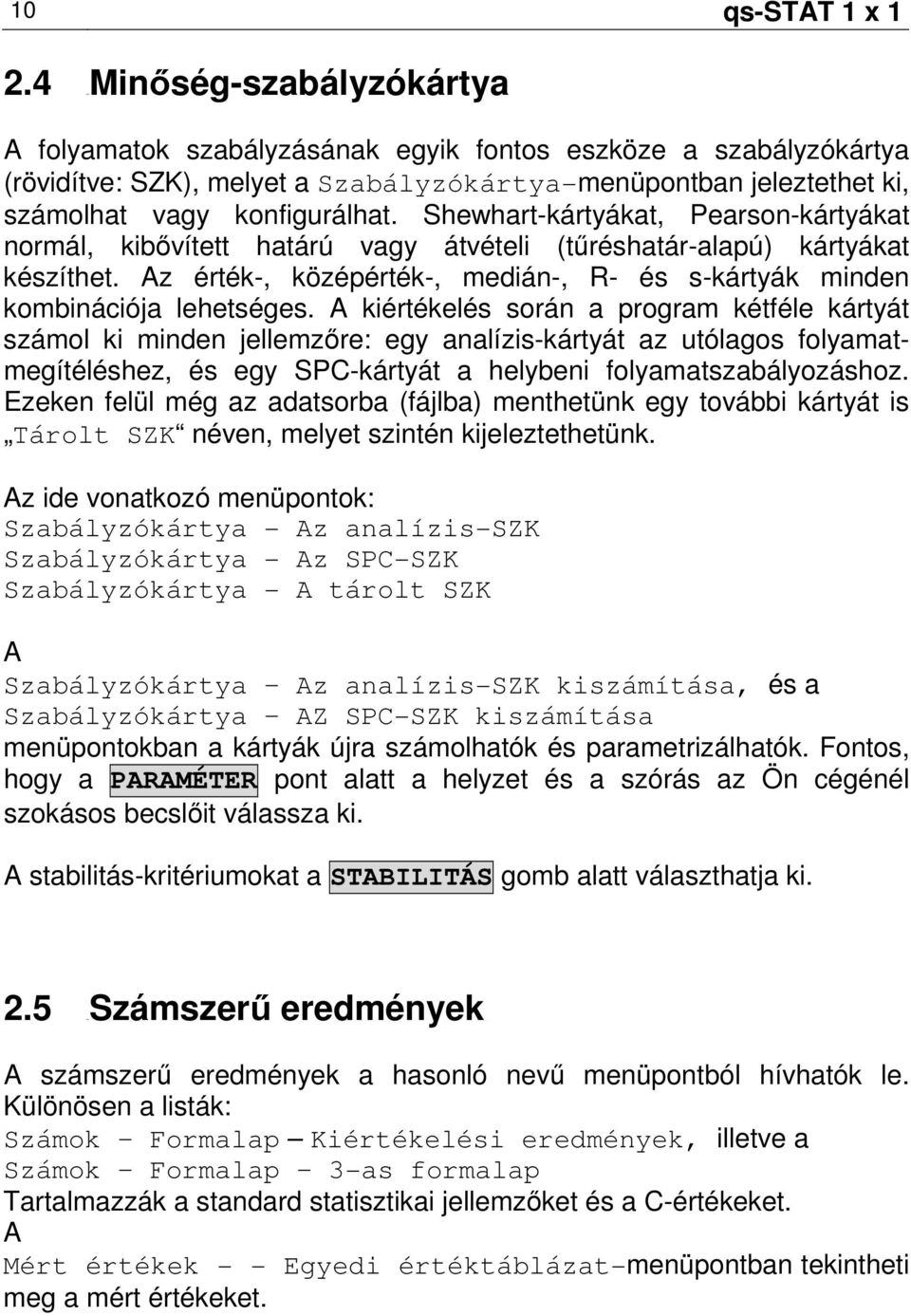

10 10 qs-stat 1 x BMinıség-szabályzókártya A folyamatok szabályzásának egyik fontos eszköze a szabályzókártya (rövidítve: SZK), melyet a Szabályzókártya-menüpontban jeleztethet ki, számolhat vagy konfigurálhat. Shewhart-kártyákat, Pearson-kártyákat normál, kibıvített határú vagy átvételi (tőréshatár-alapú) kártyákat készíthet. Az érték-, középérték-, medián-, R- és s-kártyák minden kombinációja lehetséges. A kiértékelés során a program kétféle kártyát számol ki minden jellemzıre: egy analízis-kártyát az utólagos folyamatmegítéléshez, és egy SPC-kártyát a helybeni folyamatszabályozáshoz. Ezeken felül még az adatsorba (fájlba) menthetünk egy további kártyát is Tárolt SZK néven, melyet szintén kijeleztethetünk. Az ide vonatkozó menüpontok: Szabályzókártya - Az analízis-szk Szabályzókártya - Az SPC-SZK Szabályzókártya - A tárolt SZK A Szabályzókártya Az analízis-szk kiszámítása, és a Szabályzókártya AZ SPC-SZK kiszámítása menüpontokban a kártyák újra számolhatók és parametrizálhatók. Fontos, hogy a PARAMÉTER pont alatt a helyzet és a szórás az Ön cégénél szokásos becslıit válassza ki. A stabilitás-kritériumokat a STABILITÁS gomb alatt választhatja ki BSzámszerő eredmények A számszerő eredmények a hasonló nevő menüpontból hívhatók le. Különösen a listák: Számok Formalap Kiértékelési eredmények, illetve a Számok Formalap 3-as formalap Tartalmazzák a standard statisztikai jellemzıket és a C-értékeket. A Mért értékek - - Egyedi értéktáblázat-menüpontban tekintheti meg a mért értékeket.

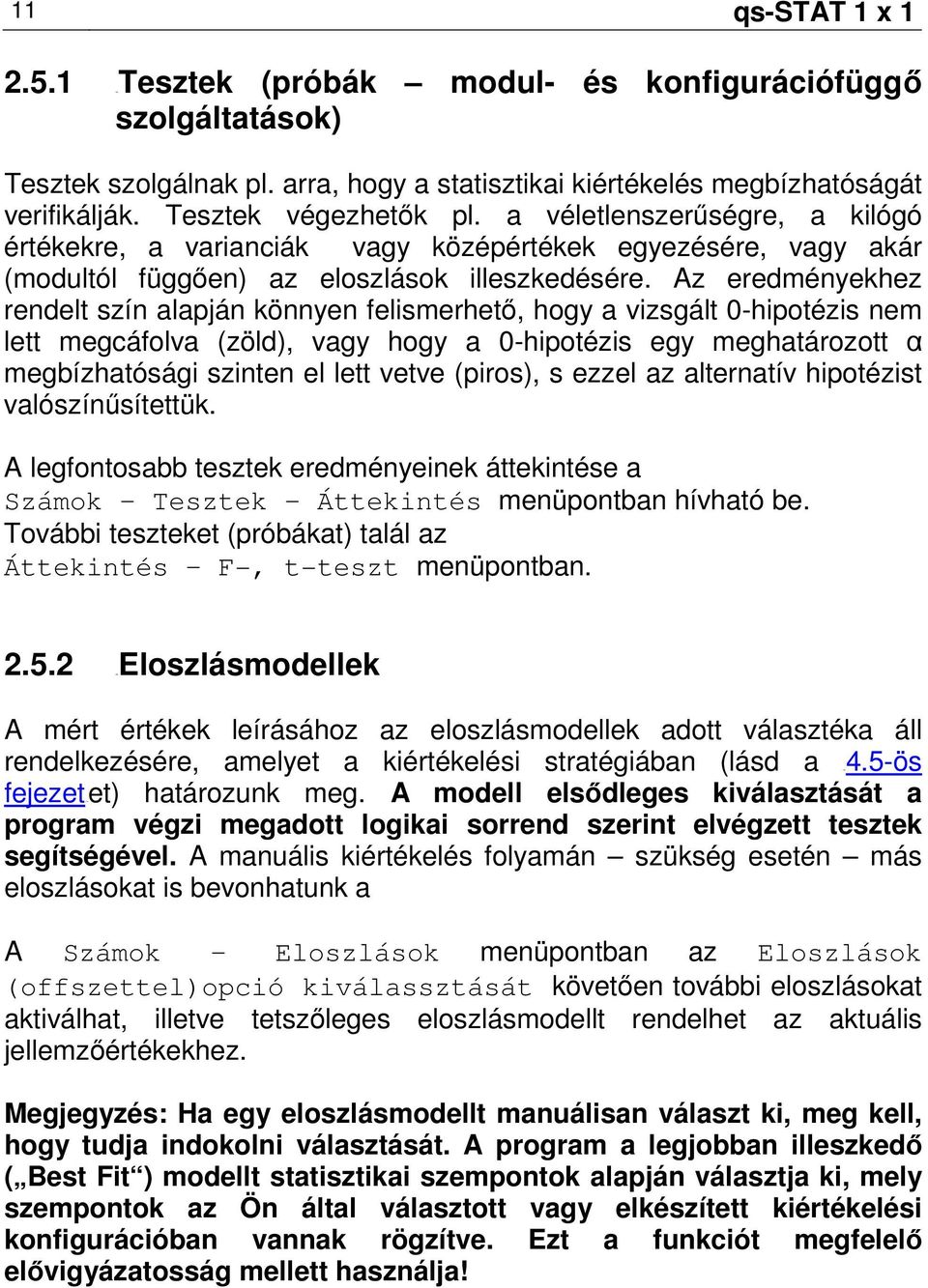

11 11 qs-stat 1 x BTesztek (próbák modul- és konfigurációfüggı szolgáltatások) Tesztek szolgálnak pl. arra, hogy a statisztikai kiértékelés megbízhatóságát verifikálják. Tesztek végezhetık pl. a véletlenszerőségre, a kilógó értékekre, a varianciák vagy középértékek egyezésére, vagy akár (modultól függıen) az eloszlások illeszkedésére. Az eredményekhez rendelt szín alapján könnyen felismerhetı, hogy a vizsgált 0-hipotézis nem lett megcáfolva (zöld), vagy hogy a 0-hipotézis egy meghatározott α megbízhatósági szinten el lett vetve (piros), s ezzel az alternatív hipotézist valószínősítettük. A legfontosabb tesztek eredményeinek áttekintése a Számok Tesztek Áttekintés menüpontban hívható be. További teszteket (próbákat) talál az Áttekintés F-, t-teszt menüpontban BEloszlásmodellek A mért értékek leírásához az eloszlásmodellek adott választéka áll rendelkezésére, amelyet a kiértékelési stratégiában (lásd a HU4.5-ös fejezetuhet) határozunk meg. A modell elsıdleges kiválasztását a program végzi megadott logikai sorrend szerint elvégzett tesztek segítségével. A manuális kiértékelés folyamán szükség esetén más eloszlásokat is bevonhatunk a A Számok Eloszlások menüpontban az Eloszlások (offszettel)opció kiválassztását követıen további eloszlásokat aktiválhat, illetve tetszıleges eloszlásmodellt rendelhet az aktuális jellemzıértékekhez. Megjegyzés: Ha egy eloszlásmodellt manuálisan választ ki, meg kell, hogy tudja indokolni választását. A program a legjobban illeszkedı ( Best Fit ) modellt statisztikai szempontok alapján választja ki, mely szempontok az Ön által választott vagy elkészített kiértékelési konfigurációban vannak rögzítve. Ezt a funkciót megfelelı elıvigyázatosság mellett használja!

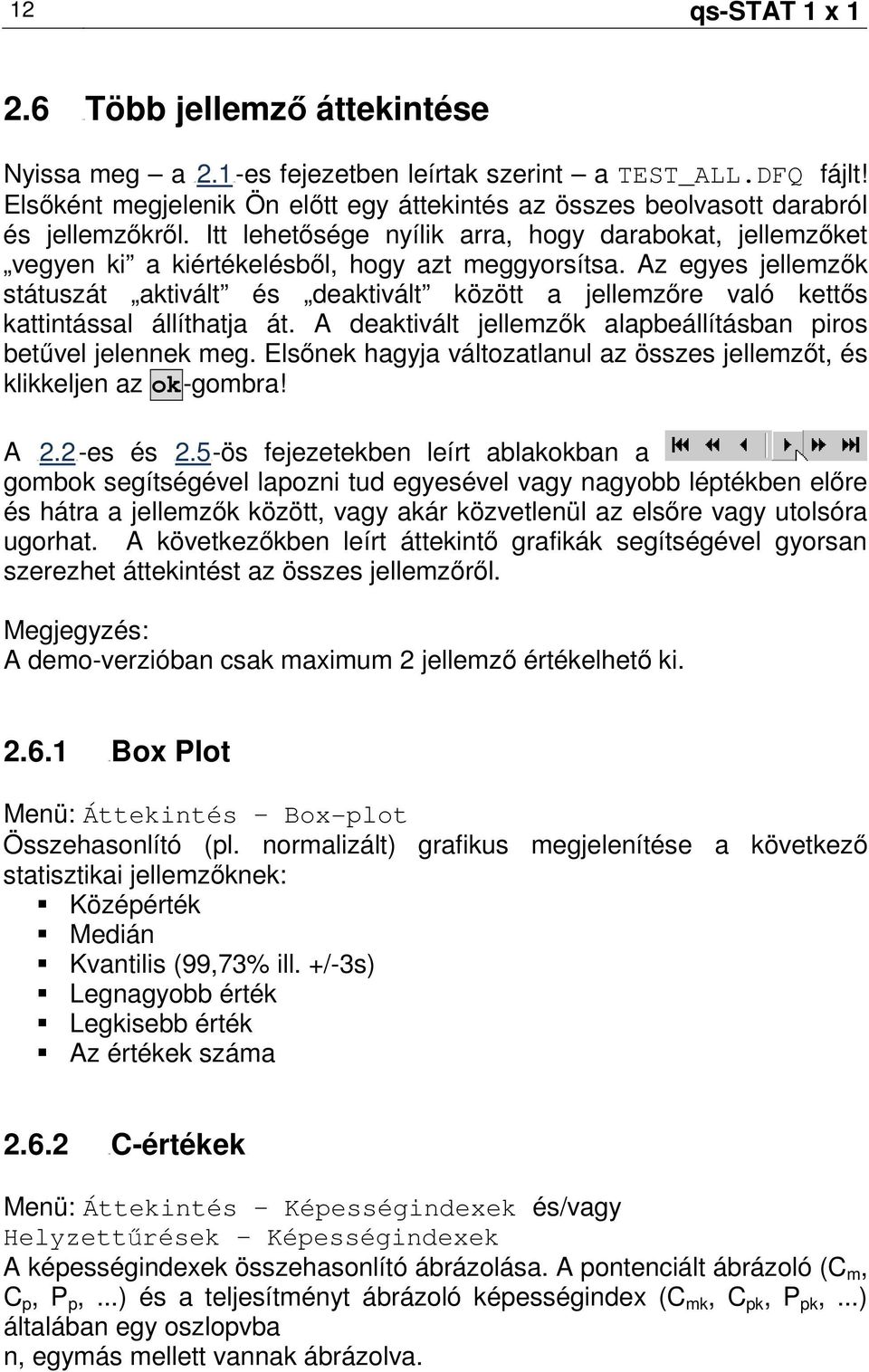

12 12 qs-stat 1 x BTöbb jellemzı áttekintése Nyissa meg a XU2.1UX-es fejezetben leírtak szerint a TEST_ALL.DFQ fájlt! Elsıként megjelenik Ön elıtt egy áttekintés az összes beolvasott darabról és jellemzıkrıl. Itt lehetısége nyílik arra, hogy darabokat, jellemzıket vegyen ki a kiértékelésbıl, hogy azt meggyorsítsa. Az egyes jellemzık státuszát aktivált és deaktivált között a jellemzıre való kettıs kattintással állíthatja át. A deaktivált jellemzık alapbeállításban piros betővel jelennek meg. Elsınek hagyja változatlanul az összes jellemzıt, és klikkeljen az ok-gombra! A XU2.2UX-es és U2.5U-ös fejezetekben leírt ablakokban a gombok segítségével lapozni tud egyesével vagy nagyobb léptékben elıre és hátra a jellemzık között, vagy akár közvetlenül az elsıre vagy utolsóra ugorhat. A következıkben leírt áttekintı grafikák segítségével gyorsan szerezhet áttekintést az összes jellemzırıl. Megjegyzés: A demo-verzióban csak maximum 2 jellemzı értékelhetı ki BBox Plot Menü: Áttekintés Box-plot Összehasonlító (pl. normalizált) grafikus megjelenítése a következı statisztikai jellemzıknek: Középérték Medián Kvantilis (99,73% ill. +/-3s) Legnagyobb érték Legkisebb érték Az értékek száma BC-értékek Menü: Áttekintés Képességindexek és/vagy Helyzettőrések Képességindexek A képességindexek összehasonlító ábrázolása. A pontenciált ábrázoló (C m, C p, P p,...) és a teljesítményt ábrázoló képességindex (C mk, C pk, P pk,...) általában egy oszlopvba n, egymás mellett vannak ábrázolva.

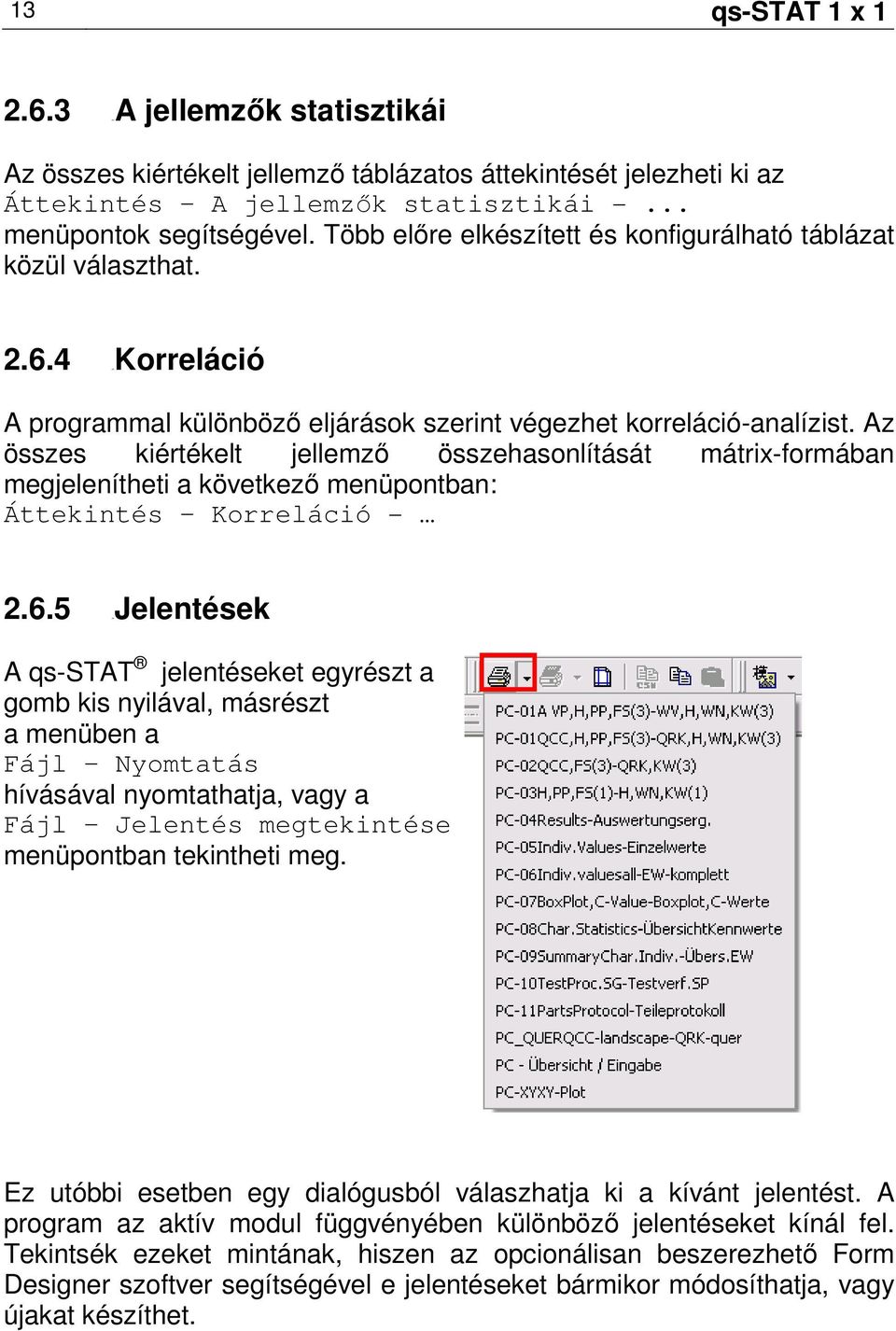

13 13 qs-stat 1 x BA jellemzık statisztikái Az összes kiértékelt jellemzı táblázatos áttekintését jelezheti ki az Áttekintés A jellemzık statisztikái -... menüpontok segítségével. Több elıre elkészített és konfigurálható táblázat közül választhat BKorreláció A programmal különbözı eljárások szerint végezhet korreláció-analízist. Az összes kiértékelt jellemzı összehasonlítását mátrix-formában megjelenítheti a következı menüpontban: Áttekintés Korreláció BJelentések A qs-stat jelentéseket egyrészt a gomb kis nyilával, másrészt a menüben a Fájl Nyomtatás hívásával nyomtathatja, vagy a Fájl Jelentés megtekintése menüpontban tekintheti meg. Ez utóbbi esetben egy dialógusból válaszhatja ki a kívánt jelentést. A program az aktív modul függvényében különbözı jelentéseket kínál fel. Tekintsék ezeket mintának, hiszen az opcionálisan beszerezhetı Form Designer szoftver segítségével e jelentéseket bármikor módosíthatja, vagy újakat készíthet.

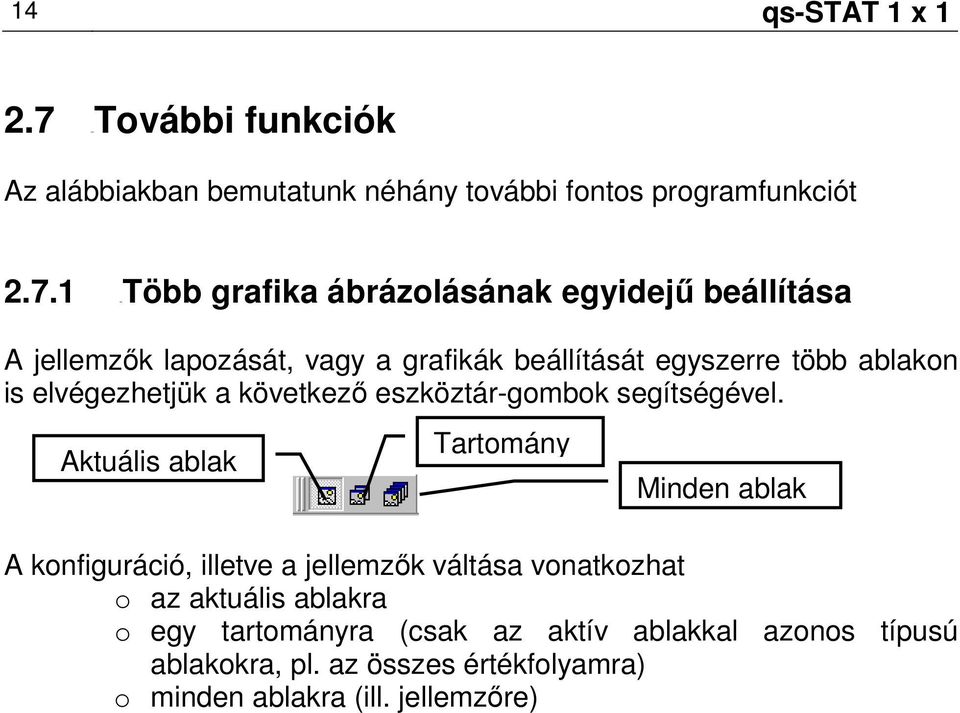

14 14 qs-stat 1 x BTovábbi funkciók Az alábbiakban bemutatunk néhány további fontos programfunkciót BTöbb grafika ábrázolásának egyidejő beállítása A jellemzık lapozását, vagy a grafikák beállítását egyszerre több ablakon is elvégezhetjük a következı eszköztár-gombok segítségével. Aktuális ablak Tartomány Minden ablak A konfiguráció, illetve a jellemzık váltása vonatkozhat o az aktuális ablakra o egy tartományra (csak az aktív ablakkal azonos típusú ablakokra, pl. az összes értékfolyamra) o minden ablakra (ill. jellemzıre)

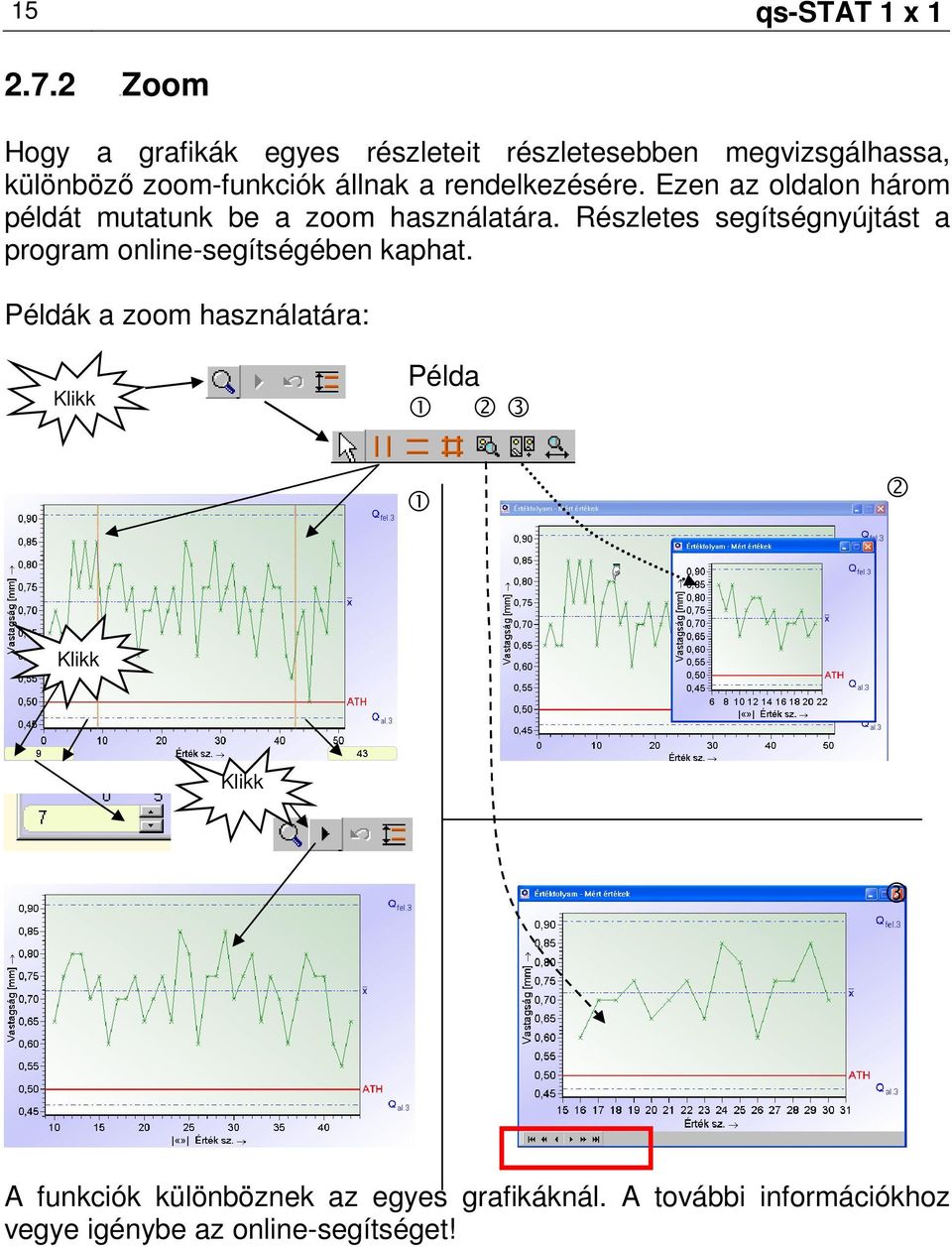

15 15 qs-stat 1 x BZoom Hogy a grafikák egyes részleteit részletesebben megvizsgálhassa, különbözı zoom-funkciók állnak a rendelkezésére. Ezen az oldalon három példát mutatunk be a zoom használatára. Részletes segítségnyújtást a program online-segítségében kaphat. Példák a zoom használatára: Klikk Példa Klikk Klikk 3 A funkciók különböznek az egyes grafikáknál. A további információkhoz vegye igénybe az online-segítséget!

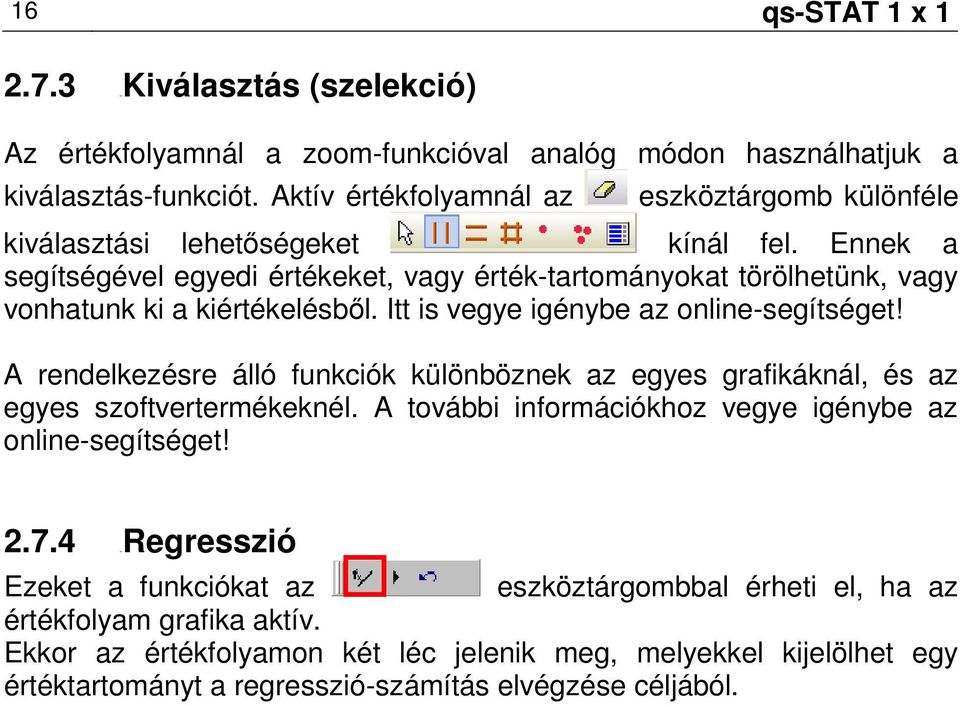

16 16 qs-stat 1 x BKiválasztás (szelekció) Az értékfolyamnál a zoom-funkcióval analóg módon használhatjuk a kiválasztás-funkciót. Aktív értékfolyamnál az eszköztárgomb különféle kiválasztási lehetıségeket kínál fel. Ennek a segítségével egyedi értékeket, vagy érték-tartományokat törölhetünk, vagy vonhatunk ki a kiértékelésbıl. Itt is vegye igénybe az online-segítséget! A rendelkezésre álló funkciók különböznek az egyes grafikáknál, és az egyes szoftvertermékeknél. A további információkhoz vegye igénybe az online-segítséget! BRegresszió Ezeket a funkciókat az eszköztárgombbal érheti el, ha az értékfolyam grafika aktív. Ekkor az értékfolyamon két léc jelenik meg, melyekkel kijelölhet egy értéktartományt a regresszió-számítás elvégzése céljából.

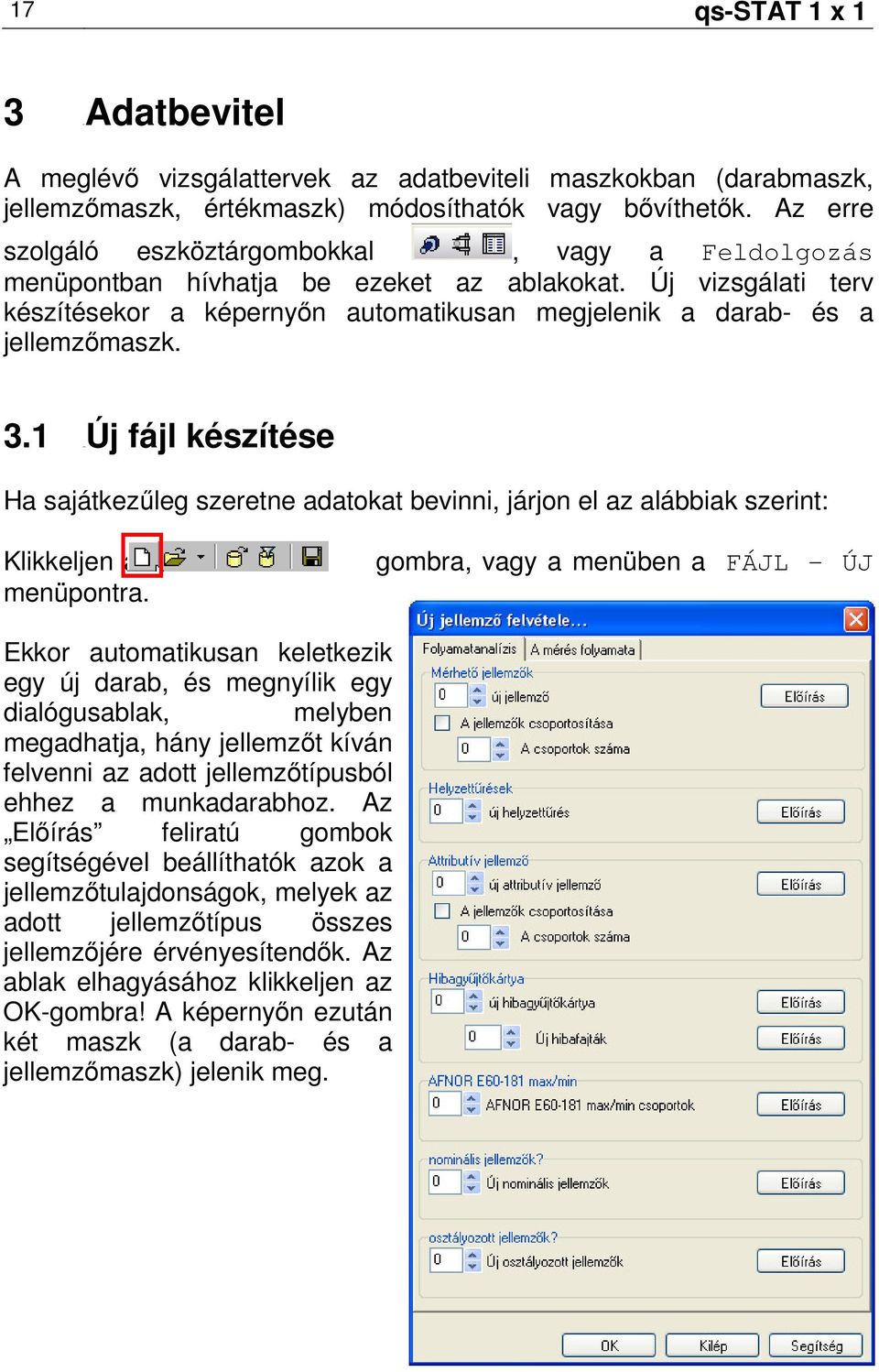

17 17 qs-stat 1 x 1 3 5BAdatbevitel A meglévı vizsgálattervek az adatbeviteli maszkokban (darabmaszk, jellemzımaszk, értékmaszk) módosíthatók vagy bıvíthetık. Az erre szolgáló eszköztárgombokkal, vagy a Feldolgozás menüpontban hívhatja be ezeket az ablakokat. Új vizsgálati terv készítésekor a képernyın automatikusan megjelenik a darab- és a jellemzımaszk BÚj fájl készítése Ha sajátkezőleg szeretne adatokat bevinni, járjon el az alábbiak szerint: Klikkeljen a menüpontra. gombra, vagy a menüben a FÁJL ÚJ Ekkor automatikusan keletkezik egy új darab, és megnyílik egy dialógusablak, melyben megadhatja, hány jellemzıt kíván felvenni az adott jellemzıtípusból ehhez a munkadarabhoz. Az Elıírás feliratú gombok segítségével beállíthatók azok a jellemzıtulajdonságok, melyek az adott jellemzıtípus összes jellemzıjére érvényesítendık. Az ablak elhagyásához klikkeljen az OK-gombra! A képernyın ezután két maszk (a darab- és a jellemzımaszk) jelenik meg.

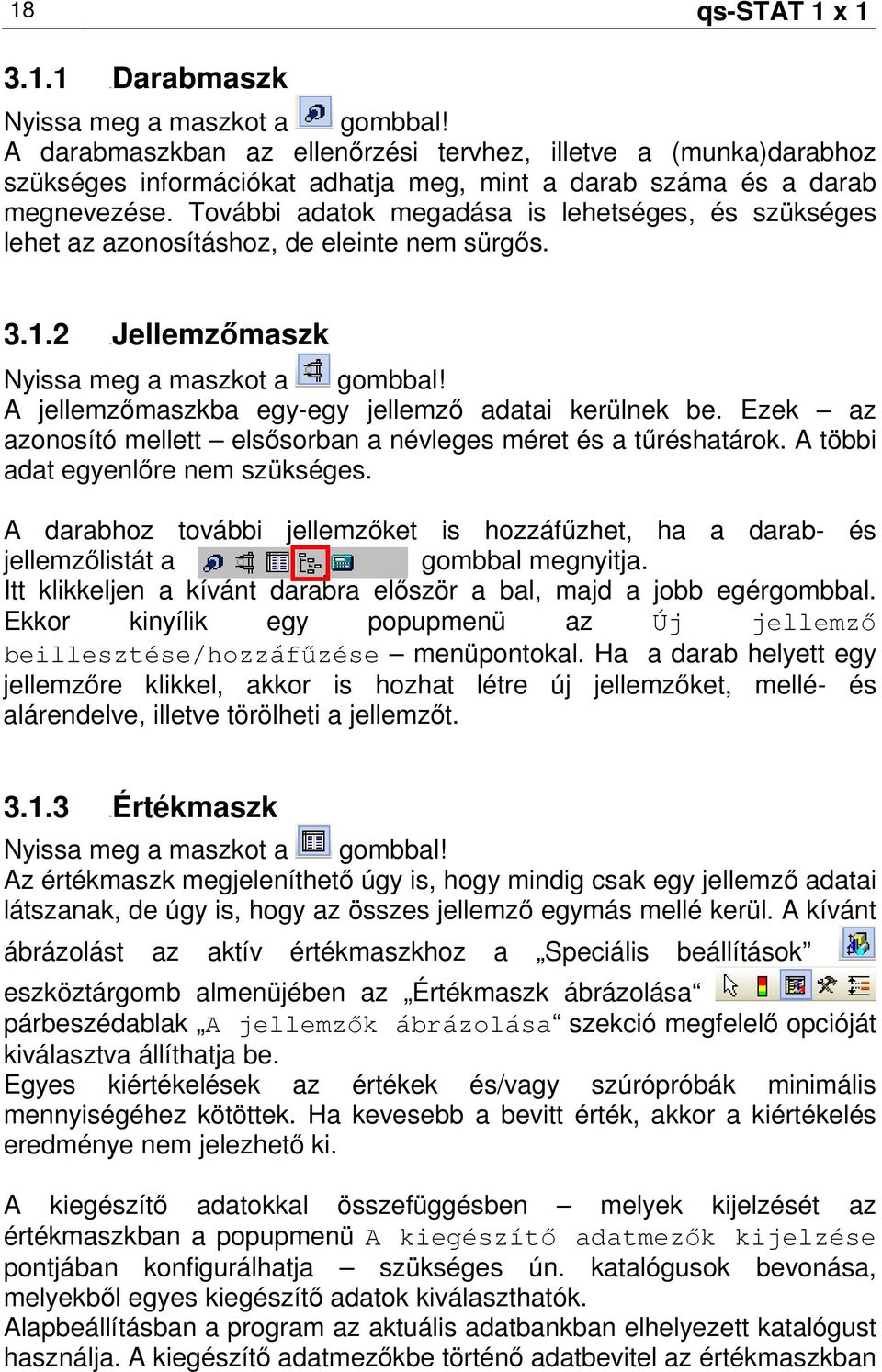

18 18 qs-stat 1 x BDarabmaszk Nyissa meg a maszkot a gombbal! A darabmaszkban az ellenırzési tervhez, illetve a (munka)darabhoz szükséges információkat adhatja meg, mint a darab száma és a darab megnevezése. További adatok megadása is lehetséges, és szükséges lehet az azonosításhoz, de eleinte nem sürgıs BJellemzımaszk Nyissa meg a maszkot a gombbal! A jellemzımaszkba egy-egy jellemzı adatai kerülnek be. Ezek az azonosító mellett elsısorban a névleges méret és a tőréshatárok. A többi adat egyenlıre nem szükséges. A darabhoz további jellemzıket is hozzáfőzhet, ha a darab- és jellemzılistát a gombbal megnyitja. Itt klikkeljen a kívánt darabra elıször a bal, majd a jobb egérgombbal. Ekkor kinyílik egy popupmenü az Új jellemzı beillesztése/hozzáfőzése menüpontokal. Ha a darab helyett egy jellemzıre klikkel, akkor is hozhat létre új jellemzıket, mellé- és alárendelve, illetve törölheti a jellemzıt BÉrtékmaszk Nyissa meg a maszkot a gombbal! Az értékmaszk megjeleníthetı úgy is, hogy mindig csak egy jellemzı adatai látszanak, de úgy is, hogy az összes jellemzı egymás mellé kerül. A kívánt ábrázolást az aktív értékmaszkhoz a Speciális beállítások eszköztárgomb almenüjében az Értékmaszk ábrázolása párbeszédablak A jellemzık ábrázolása szekció megfelelı opcióját kiválasztva állíthatja be. Egyes kiértékelések az értékek és/vagy szúrópróbák minimális mennyiségéhez kötöttek. Ha kevesebb a bevitt érték, akkor a kiértékelés eredménye nem jelezhetı ki. A kiegészítı adatokkal összefüggésben melyek kijelzését az értékmaszkban a popupmenü A kiegészítı adatmezık kijelzése pontjában konfigurálhatja szükséges ún. katalógusok bevonása, melyekbıl egyes kiegészítı adatok kiválaszthatók. Alapbeállításban a program az aktuális adatbankban elhelyezett katalógust használja. A kiegészítı adatmezıkbe történı adatbevitel az értékmaszkban

19 19 qs-stat 1 x 1 ezek után a megfelelı katalógus adataiból való kiválasztással történhet (a SPACE-billentyő megnyomásával, vagy kettıs kattintással a kérdéses adatmezıben) BAdatok átvétele, importálása Az adatok átvitelének legegyszerőbb módja azok másolása a vágólapon keresztül. Ehhez arra van szükség, hogy a forrásadatok pl. Excelben táblázatos formában, jellemzıként külön oszlopban álljanak rendelkezésre. Jelölje ki és másolja a megfelelı tartományt, (csak annyi oszlopot jelölhet ki, amennyi jellemzıt létesített) váltson az értékmaszkra, és illessze be azt! Ezzel a módszerrel több jellemzıt és/vagy kiegészítı adatokat (mint pl. dátum, idıpont, sarzsszám, stb.) is átmásolhat. A fentieken felül még lehetıség TXT ill. CSV-formátumban mentett adatok átvételére is a Fájl - Fájlok importja menüpont segítségével. Figyelem! Az egyes jellemzık mérési értékei legyenek egy oszlopba rendezve! BAdatok mentése Alapvetıen két módszert talál erre. Egyrészt a támogatott formátumokban menthet fájlba a Fájl Mentés / Bıvített mentés / Mentés mint... menüpontok egyikének meghívásával, vagy ha rendelkezik adatbankkal, akkor a Fájl Mentés adatbankba menüponttal. Nagyobb mennyiségő adat adatbankba történı mentésénél használja kérem az Adatbank-Upload-programot! Megjegyezzük, hogy a Demo-változatban mentés nem lehetséges! BAz adatok bevitel utáni kiértékelése Ha az adatokat módosította, akkor szükséges a módosítások érvényesítése, és az adatokat újbóli kiértékelése. Ehhez klikkeljen A kiértékelés elvégzése gombra! A standard kiértékelésekrıl a XU2UX. fejezetben már szó esett.

20 20 qs-stat 1 x BTovábbi funkciók Használja az online-segítséget, ha az alábbi funkciókról többet kíván megtudni: Lineális transzformáció (az adatbevitel egyszerősítése) Kiegészítı adatok Adatbeviteli sorrend Jellemzık összekapcsolódása Online-adatbevitel

21 21 qs-stat 1 x 1 4 6BA program konfigurálása Habár a program konfigurálása biztosan nem tartozik a kis 1 x 1-hez, az alábbiakban mégis nyújtunk egy kis áttekintést a lehetséges vevıspecifikus beállításokról BA grafikák konfigurálása Az eszköztárban e témához is talál funkciógombokat. Ezek közül csak azok aktívak, melyek a választott grafikára alkalmazhatóak. E gombok a következık módosítására vonatkoznak: Írásjelek, Színek, Nyelvek, Vonalak, szimbólumok és 3D-ábrázolás, Satírozás, hálóvonalak, A grafika elforgatási iránya. Ezek a gombok az alábbiak beállítására valók: Határértékek, statisztikák, Értéktengely, A kiegészítı adatok tengelye, Kvantilisek, Speciális, a grafika típusától függı funkciók, mint o A csúszó középérték o Az értékfolyam felosztása o Érték-információ o Hisztogram-ábrázolások o A valószínőségi háló megbízhatósági tartománya o... Az összes konfigurációs lehetıség áttekinthetı formában lehívható úgy is, ha az ablakon belül a jobb egérgombra kattint, majd a popupmenübıl a Grafika beállításai menüpontot választja.

22 22 qs-stat 1 x BA táblázatos ereményközlés beállítása A táblázatokban és listákban megjelenı adatok egyedileg beállíthatók. Állítsa a táblázatot a Speciális beállítások, majd a Szerkesztés be/ki - gombok segítségével. Ezt követıen A jobb egérgombra kattintva az ablak területén belül kinyílik egy dialógusablak, mellyel a módosítások elvégezhetık. A beállítás pontos kivitele a táblázat/lista típusától függ BA jelentések konfigurációja A jelentések módosítása vagy mélyebb konfigurációs ismeretek, vagy a Form Designer szoftver birtokában lehetséges. Ettıl függetlenül bizonyos kereteken belül magunk is beállíthatjuk a megjelenítést a program felhasználói felületének segítségével. Egyike lehet a legfontosabb funkcióknak a jelentéseken kinyomtatott céglogó megváltoztatása. A logót úgy módosíthatja, ha a Konfiguráció Alapbeállítások Elérési utak menüpont párbeszédablakában Logo melletti gombra kattint. Azok a mezık, melyekben a feldolgozó, részleg, költséghely, stb. adatok vannak, a bejelentkezett felhasználó bevitt adatait tartalmazzák. (Lásd a 4.4-es fejezetet!) BFelhasználói bejelentkezés A qs-stat -hoz való hozzáférés, valamint az egyes felhasználói csoportok jogai az Konfiguráció Alapbeállítások Felhasználói adminisztráció menüpontban konfigurálhatók. Itt adhatók meg a felhasználók ill. a felhasználói csoportok jogai, és itt állíthatjuk be a jelszavas bejelentkezési kötelezettséget is.

23 23 qs-stat 1 x BKiértékelési stratégia A különbözı modulokban elérendı kiértékelési eremények egyik fontos elıfeltétele a kiértékelési stratégia. Az installált szoftver tartalmaz egyes vevıspecifikus és általános stratégiákat, melyek az Konfiguráció Kiértékelés menüpontban kiválasztással aktiválhatók. Alapbeállításként az összes modulban a példaszerő Q-DAS - stratégia szerepel. A folyamatábrán végigkövetheti a kiértékelés folyamatát. Az egyes elemekre kattintva a megnyíló dialógus-ablakokban további részleteket tekinthet meg. A létezı kiértékelési stratégiák kiválasztása mellett saját stratégiát is definiálhat, illetve a meglévıket módosíthatja. (Menüpont:) Konfiguráció Kiértékelés A Változtatás gomb megnyomásával, majd a SUPERUSER felhasználónév és (módosítatlan jelszó mellett!) a superuser jelszó megadása után módosíthatja az egyes stratégiákat. Kérjük, vegye figyelembe azt, hogy vevıink standard kiértékelési stratégiái nem módosíthatók, és új stratégiák sem menthetık e nevek alatt. A sárga négyszögekre klikkelve változtatható a kiértékelés menete, az elemekre kattintva pedig a tesztekre, a számolási módszerekre vonatkozó beállítások végezhetık el. Végül érvényesítse a változtatásokat a Mentés és OK gombok megnyomásával. Ajánlás: a jelentések, maszkok, kiértékelési stratégiák, stb. konfigurálását egységesen, a cég minden felhasználója részére központilag készítse el és mentse BKatalógusok A kiegészítı adatokkal összefüggésben melyek kijelzését az értékmaszkban a popupmenü A kiegészítı adatmezık kijelzése pontjában konfigurálhatja szükséges ún. katalógusok bevonása, melyekbıl egyes kiegészítı adatok kiválaszthatók. Alapbeállításban a program az aktuális adatbankban elhelyezett katalógust használja.

24 24 qs-stat 1 x 1 Az adatbank katalógusa helyett más katalógus használatához a Konfiguráció Alapbeállítások Katalógusok menüpontra klikkelve nyomja meg a A fájl kiválasztása gombot, és válassza ki a megfelelı katalógusfájlt (pl. a CATALOG_UNG.DFD-t)...\KATALOGE alkönyvtárból, vagy új katalógusfájl készítéséhez írja be az új katalógusfájl nevét a keresıablakba. A kiválasztott katalógus tartalmát a Szerkesztés gomb megnyomása után definiálhatja. A párbeszédablakot a beállított állapot megırzéséhez az OK gomb megnyomásával haggya el!

25 25 qs-stat 1 x 1 5 7BEasyToUse A Programok \ Q-DAS QM-TOOLS \ Q-DAS ME x \ [Terméknév] alkönyvtárban látható még egy [Terméknév] Easy2use elnevezéső parancsikon is. Ezzel a parancsikonnal a szoftver egy speciálisan konfigurált eszköztárral használható. Válassza ki a dialógusban a Bejelentkezés párbeszédablakban az easy2use felhasználót, majd nyomjon OK -t. A speciális eszköztár mellett ebben a verzióban az adatbeviteli maszkok tartalmát is minimalizáltuk BA redukált darab- és jellemzımaszk

26 26 qs-stat 1 x BOldalsó eszköztár UGombok vizsgálattervek készítéséhez: Az Új darab gomb megnyomásával egy új vizsgálattervet generálunk, és egyben megnyitjuk a darabmaszkot. Ebben az ablakban kell megadni a termékkel (vizsgálati tervvel) kapcsolatos információkat. Az Új jellemzı gomb a szükséges jellemzık generálására szolgál a hozzá tartozó jellemzımaszk megjelenítésével együtt. A gomb minden megnyomásakor egy-egy új jellemzıt főzhetünk a meglévı vizsgálattervhez. Ha a mért adatokat online-adatbevitellel a soros porton keresztül szeretné átvenni, akkor a csatlakoztatott mérıeszközt A bevitel módja alatti mezıben kell kiválasztania. A Mentés -sel az újonnan készített vizsgálattervet fájlként az elıre definiált könyvtárba menthetjük. A Változtatás -sal újra behívhatjuk a kiválasztott fájl darab- és jellemzımaszkját, hogy például utólagos módosításokat végezzünk a törzsadatokon, vagy további információkat adjunk meg. A Kilép gombbal az újonnan elkészített fájl bezárhatjuk. Ha még eddig nem mentettük volna, akkor a program a mentésre is rákérdez. Gombok a mérések elvégzéséhez: A Bevitel gomb megnyomásával már létezı vizsgálatterveket nyithatunk meg, és mérési értékeket győjthetünk. Eredménykijelzı gombok: Az Eredmény gomb megnyomásakor a Darab kiválasztása dialógusablakban megjelenik az elkészült vizsgálattervek listája. A kívánt fájl kiválasztásával, majd a dialógus OK-val való elhagyásával a kiválasztott vizsgálattervet a program beolvassa, majd kiértékeli. Ezt követıen juthat hozzá a kiértékelési eredményekhez, illetve az elıre meghatározott grafikák megjelenítéséhez a Statisztika, Áttekintés, C-értékek és a Box-Plot gombokkal. A Jelentés nyomtatása gombbal eredményeket és grafikákat jeleníthet meg és nyomtathat ki.
