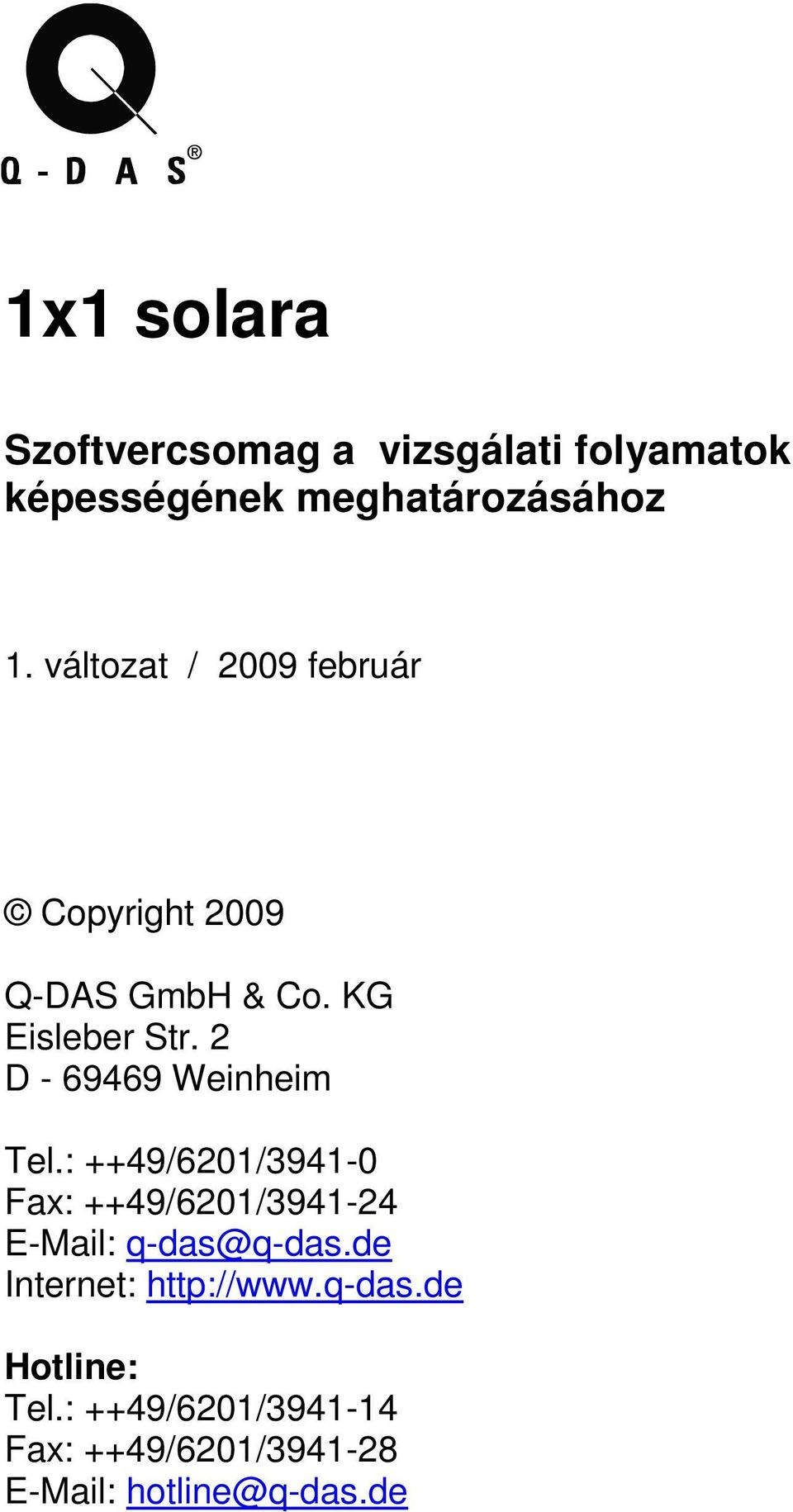

1 1x1 solara Szoftvercsomag a vizsgálati folyamatok képességének meghatározásához 1. változat / 2009 február Copyright 2009 Q-DAS GmbH & Co. KG Eisleber Str. 2 D Weinheim Tel.: ++49/6201/ Fax: ++49/6201/ q-das@q-das.de Internet: Hotline: Tel.: ++49/6201/ Fax: ++49/6201/ hotline@q-das.de

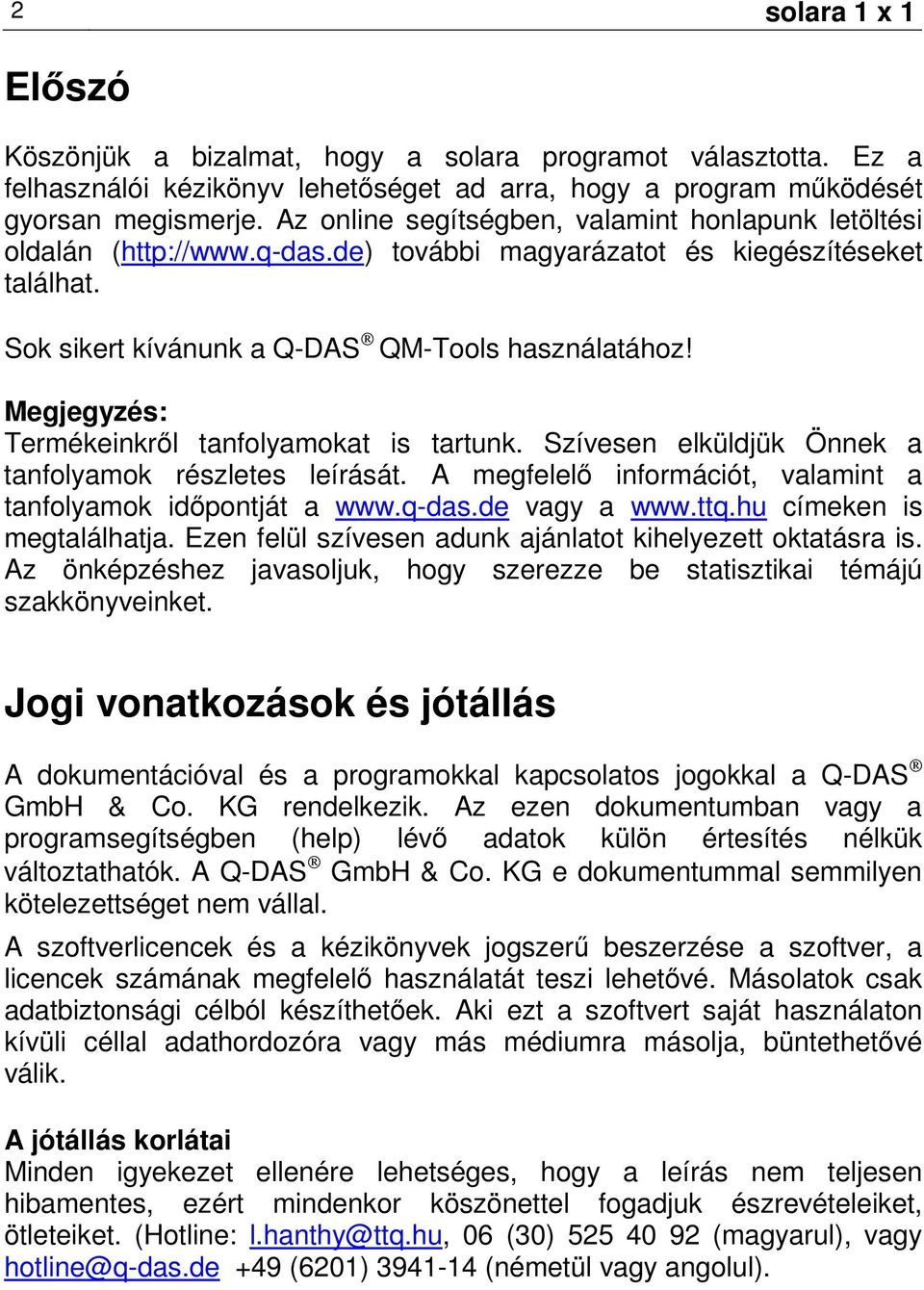

2 2 solara 1 x 1 Elıszó Köszönjük a bizalmat, hogy a solara programot választotta. Ez a felhasználói kézikönyv lehetıséget ad arra, hogy a program mőködését gyorsan megismerje. Az online segítségben, valamint honlapunk letöltési oldalán ( további magyarázatot és kiegészítéseket találhat. Sok sikert kívánunk a Q-DAS QM-Tools használatához! Megjegyzés: Termékeinkrıl tanfolyamokat is tartunk. Szívesen elküldjük Önnek a tanfolyamok részletes leírását. A megfelelı információt, valamint a tanfolyamok idıpontját a vagy a címeken is megtalálhatja. Ezen felül szívesen adunk ajánlatot kihelyezett oktatásra is. Az önképzéshez javasoljuk, hogy szerezze be statisztikai témájú szakkönyveinket. Jogi vonatkozások és jótállás A dokumentációval és a programokkal kapcsolatos jogokkal a Q-DAS GmbH & Co. KG rendelkezik. Az ezen dokumentumban vagy a programsegítségben (help) lévı adatok külön értesítés nélkük változtathatók. A Q-DAS GmbH & Co. KG e dokumentummal semmilyen kötelezettséget nem vállal. A szoftverlicencek és a kézikönyvek jogszerő beszerzése a szoftver, a licencek számának megfelelı használatát teszi lehetıvé. Másolatok csak adatbiztonsági célból készíthetıek. Aki ezt a szoftvert saját használaton kívüli céllal adathordozóra vagy más médiumra másolja, büntethetıvé válik. A jótállás korlátai Minden igyekezet ellenére lehetséges, hogy a leírás nem teljesen hibamentes, ezért mindenkor köszönettel fogadjuk észrevételeiket, ötleteiket. (Hotline: l.hanthy@ttq.hu, 06 (30) (magyarul), vagy hotline@q-das.de +49 (6201) (németül vagy angolul).

3 3 solara 1 x 1

4 4 solara 1 x 1 Tartalomjegyzék Elıszó... 2 Jogi vonatkozások és jótállás... 2 Tartalomjegyzék A program indítása A program felülete További segítség Az elsı kiértékelés Fájl betöltése A mért értékek grafikus ábrázolása Értékfolyam Értéksugár Hisztogram Valószínőségi háló A statisztikák grafikus ábrázolása Számszerő eredmények Több jellemzı áttekintése Box Plot C-értékek A jellemzık statisztikái Jelentések További funkciók Több grafika ábrázolásának egyidejő beállítása Adatbevitel Új fájl készítése Elızetes beállítási lehetıségek Darabmaszk Jellemzımaszk Értékmaszk Adatok mentése Az adatok bevitel utáni kiértékelése További funkciók... 17

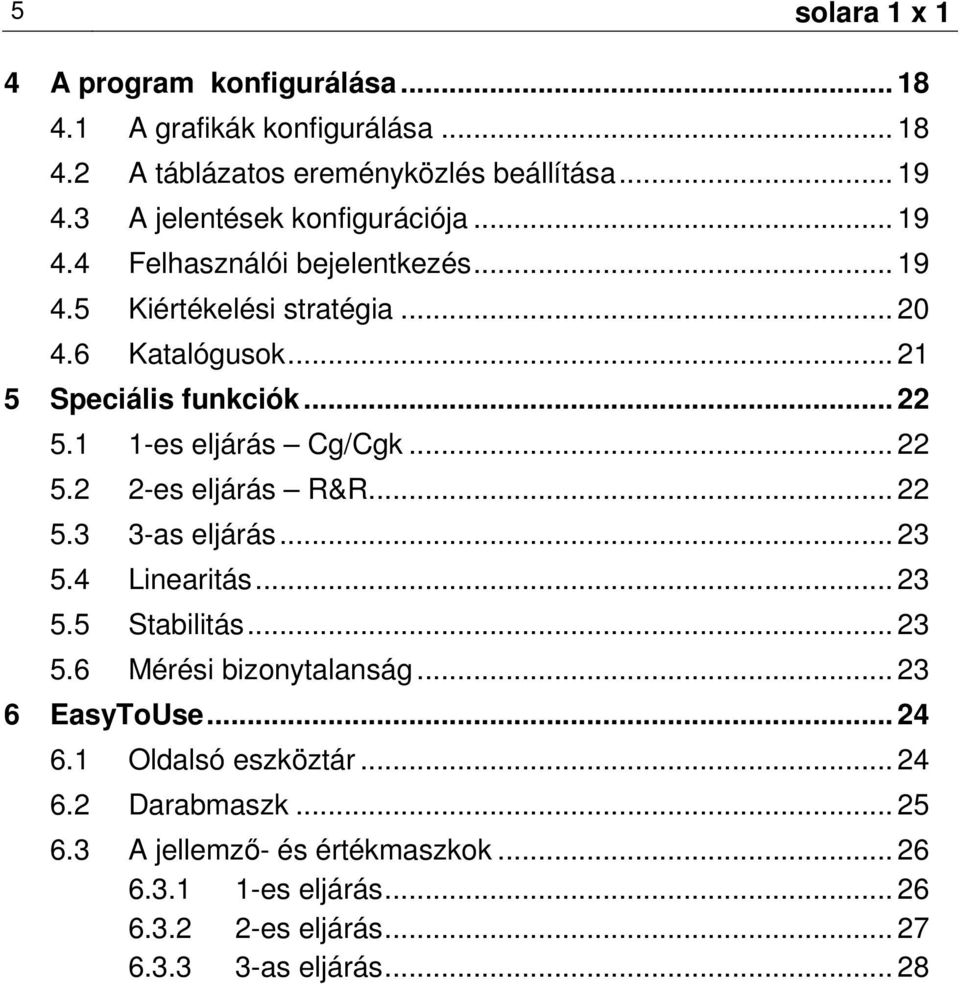

5 5 solara 1 x 1 4 A program konfigurálása A grafikák konfigurálása A táblázatos ereményközlés beállítása A jelentések konfigurációja Felhasználói bejelentkezés Kiértékelési stratégia Katalógusok Speciális funkciók es eljárás Cg/Cgk es eljárás R&R as eljárás Linearitás Stabilitás Mérési bizonytalanság EasyToUse Oldalsó eszköztár Darabmaszk A jellemzı- és értékmaszkok es eljárás es eljárás as eljárás... 28

6 6 solara 1 x 1 1 A program indítása A program sikeres installációját követıen a Windows startmenüjében a Programok \ Q-DAS QM-TOOLS \ Q-DAS ME 8 \ [termék] alkönyvtárban található parancsikonokkal indítható. A megjelenı dialógus-ablakban lehetıség van a felhasználói profil és a programmodul kiválasztására, majd a belépésre az OK gomb megnyomásával. Ha a szoftvernek csak egy modulja van, akkor a programmodul-lista nem jelenik meg. A programba való belépést követıen megjelenik a program felülete. Itt van lehetıség a menüparancsok és az eszöztár használatával a vizsgálati tervek / fájlok megnyitárása, újak készítésére, stb. 1.1 A program felülete A program felülete a menübıl 1, az eszköztárakból 2, a munkaterületbıl 3, valamint a státuszlécbıl 4 áll, mely utóbbi néhány alapvetı információt jelez ki

7 7 solara 1 x További segítség A Segítség / Keresés menüpontban további információkat találhat. A megnyitott grafikákban a programrésznek megfelelı segítség közvetlenül is elérhetı az F1-es gomb megnyomásával. További dokumentumokat találhat honlapunk letöltési oldalán ( A program elsı megismeréséhez javasoljuk, hogy tanulmányozza át a Q- DAS GmbH & Co. KG által kiadott esetpéldákat (

8 8 solara 1 x 1 2 Az elsı kiértékelés A kiértékelési lehetıségek megismerése az installációs könyvtárban található tesztadatok segítségével a legkönnyebb. A 3-as fejezetben tárgyaljuk a közvetlen adatbevitelt. 2.1 Fájl betöltése Nyisson meg egy mintafájlt ezzel, vagy a menüvel a telepítési könyvtárból: Fájl Megnyitás Meghajtó: \Elérési út\commonfiles\data\examples\ger\gc Nyissa meg az egyik tesztfájlt (pl. TEST_14.DFQ). A fájl megnyitása után a program a standard kiértékelési stratégia szerint automatikusan kiértékeli az adatokat, majd a képernyın vizualizálja. Opcionálisan adatbankot is használhat ehhez: 2.2 A mért értékek grafikus ábrázolása A mért értékek különféle ábrázolását a következı lista alapján végezheti Értékfolyam Az F2 -es billentyővel vagy a menüvel hívhatja be: Mért értékek Értékfolyam A mért értékek idıbeni alakulása Szisztematikus változások, trendek Értéksugár Az F3 -as billentyővel vagy a menüben: Mért értékek Értéksugár A mérıeszköz felbontása A mért értékek gyakorisága A mérırendszer zavarai

9 9 solara 1 x Hisztogram Az F4 -es billentyővel vagy a menüben: Mért értékek Hisztogram Osztályozás Gyakoriság / valószínőség Eloszlásmodell Valószínőségi háló Az F5 -ös billentyővel vagy a menüben: Mért értékek Valószínőségi háló Valószínőségek A modellel való egyezés, az eloszlás illesztése Kvantilisek 2.3 A statisztikák grafikus ábrázolása Míg a fent felsorolt grafikák a mért értékeket ábrázolják, az alcsoportokba sorolható értékek statisztikái a Statisztikák Értékfolyam menüpontban külön is ábrázolhatók. Az aktuális képességvizsgálati módszertıl függıen a következı grafikák ábrázolhatók: - a középértékek értékfolyama - az eltérések értékfolyama - a különbségek értékfolyama 2.4 Számszerő eredmények A számszerő eredmények a hasonló nevő menüpontból hívhatók le. Különösen a listák: Számok Formalap tartalmazzák a standard statisztikai jellemzıket és a képességindexeket. A Mért értékek - Egyedi értéktáblázat- természetes sorrendben vagy növekvı sorrendben menüpontokban tekintheti meg a mért értékeket.

10 10 solara 1 x Több jellemzı áttekintése Ha egy vizsgálati tervet, amely több jellemzıt / képességvizsgálatot tartalmaz, megnyitunk, megjelenik a megnyitott daarabok és jellemzık áttekintı listája. Itt lehetısége nyílik arra, hogy darabokat, jellemzıket vegyen ki a kiértékelésbıl, hogy azt meggyorsítsa. Az egyes jellemzık státuszát aktivált és deaktivált között a jellemzıre való kettıs kattintással állíthatja át. A deaktivált jellemzık alapbeállításban piros betővel jelennek meg. Elsınek hagyja változatlanul az összes jellemzıt, és klikkeljen az ok-gombra! A Mért értékek menüpontban behívható ablakokban a gombok segítségével lapozni tud egyesével vagy nagyobb léptékben elıre és hátra a jellemzık között, vagy akár közvetlenül az elsıre vagy utolsóra ugorhat. A következıkben leírt áttekintı grafikák segítségével gyorsan szerezhet áttekintést az összes jellemzırıl. Megjegyzés: A demo-verzióban csak maximum 2 jellemzı értékelhetı ki Box Plot Menü: Áttekintés Box-plot Összehasonlító (pl. normalizált) grafikus megjelenítése a következı statisztikai jellemzıknek: Középérték Medián Kvantilis (99,73% ill. +/-3s) Legnagyobb érték Legkisebb érték Az értékek száma C-értékek Menü: Áttekintés Képességindexek A képességindexek összehasonlító ábrázolása. A pontenciált ábrázoló (C g) és a teljesítményt ábrázoló képességindex (C gk ) általában egy oszlopvba n, egymás mellett vannak ábrázolva.

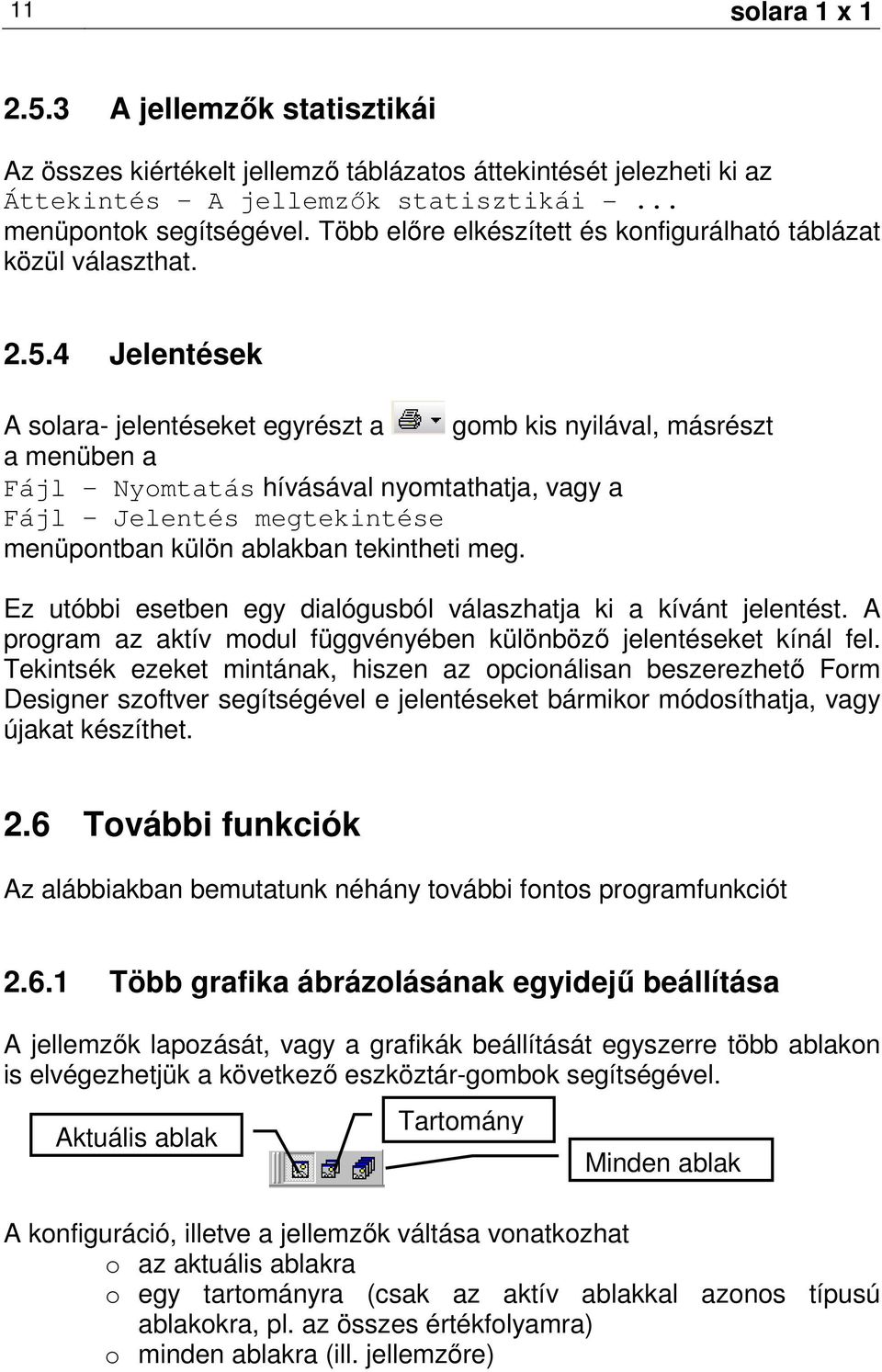

11 11 solara 1 x A jellemzık statisztikái Az összes kiértékelt jellemzı táblázatos áttekintését jelezheti ki az Áttekintés A jellemzık statisztikái -... menüpontok segítségével. Több elıre elkészített és konfigurálható táblázat közül választhat Jelentések A solara- jelentéseket egyrészt a gomb kis nyilával, másrészt a menüben a Fájl Nyomtatás hívásával nyomtathatja, vagy a Fájl Jelentés megtekintése menüpontban külön ablakban tekintheti meg. Ez utóbbi esetben egy dialógusból válaszhatja ki a kívánt jelentést. A program az aktív modul függvényében különbözı jelentéseket kínál fel. Tekintsék ezeket mintának, hiszen az opcionálisan beszerezhetı Form Designer szoftver segítségével e jelentéseket bármikor módosíthatja, vagy újakat készíthet. 2.6 További funkciók Az alábbiakban bemutatunk néhány további fontos programfunkciót Több grafika ábrázolásának egyidejő beállítása A jellemzık lapozását, vagy a grafikák beállítását egyszerre több ablakon is elvégezhetjük a következı eszköztár-gombok segítségével. Aktuális ablak Tartomány Minden ablak A konfiguráció, illetve a jellemzık váltása vonatkozhat o az aktuális ablakra o egy tartományra (csak az aktív ablakkal azonos típusú ablakokra, pl. az összes értékfolyamra) o minden ablakra (ill. jellemzıre)

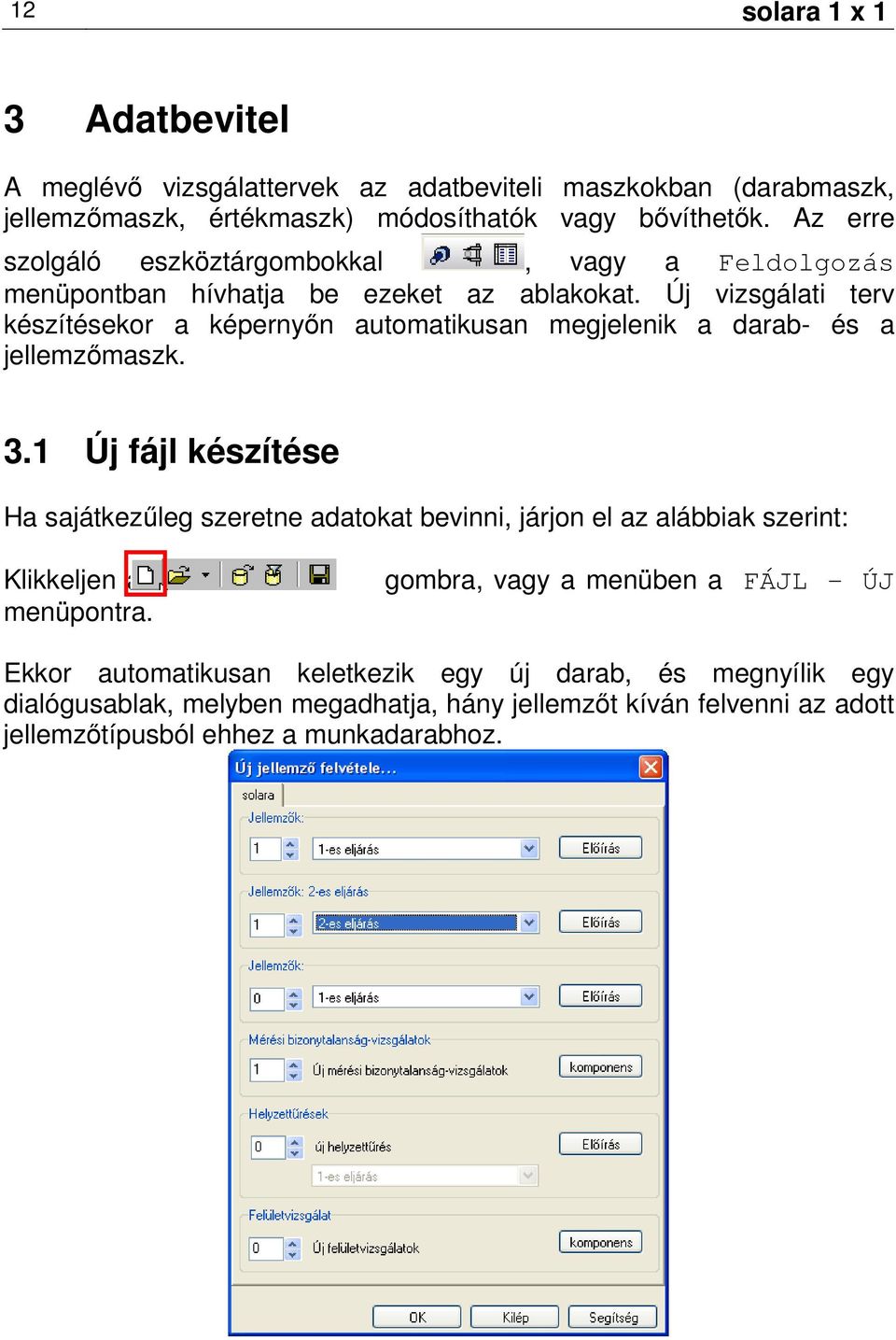

12 12 solara 1 x 1 3 Adatbevitel A meglévı vizsgálattervek az adatbeviteli maszkokban (darabmaszk, jellemzımaszk, értékmaszk) módosíthatók vagy bıvíthetık. Az erre szolgáló eszköztárgombokkal, vagy a Feldolgozás menüpontban hívhatja be ezeket az ablakokat. Új vizsgálati terv készítésekor a képernyın automatikusan megjelenik a darab- és a jellemzımaszk. 3.1 Új fájl készítése Ha sajátkezőleg szeretne adatokat bevinni, járjon el az alábbiak szerint: Klikkeljen a menüpontra. gombra, vagy a menüben a FÁJL ÚJ Ekkor automatikusan keletkezik egy új darab, és megnyílik egy dialógusablak, melyben megadhatja, hány jellemzıt kíván felvenni az adott jellemzıtípusból ehhez a munkadarabhoz.

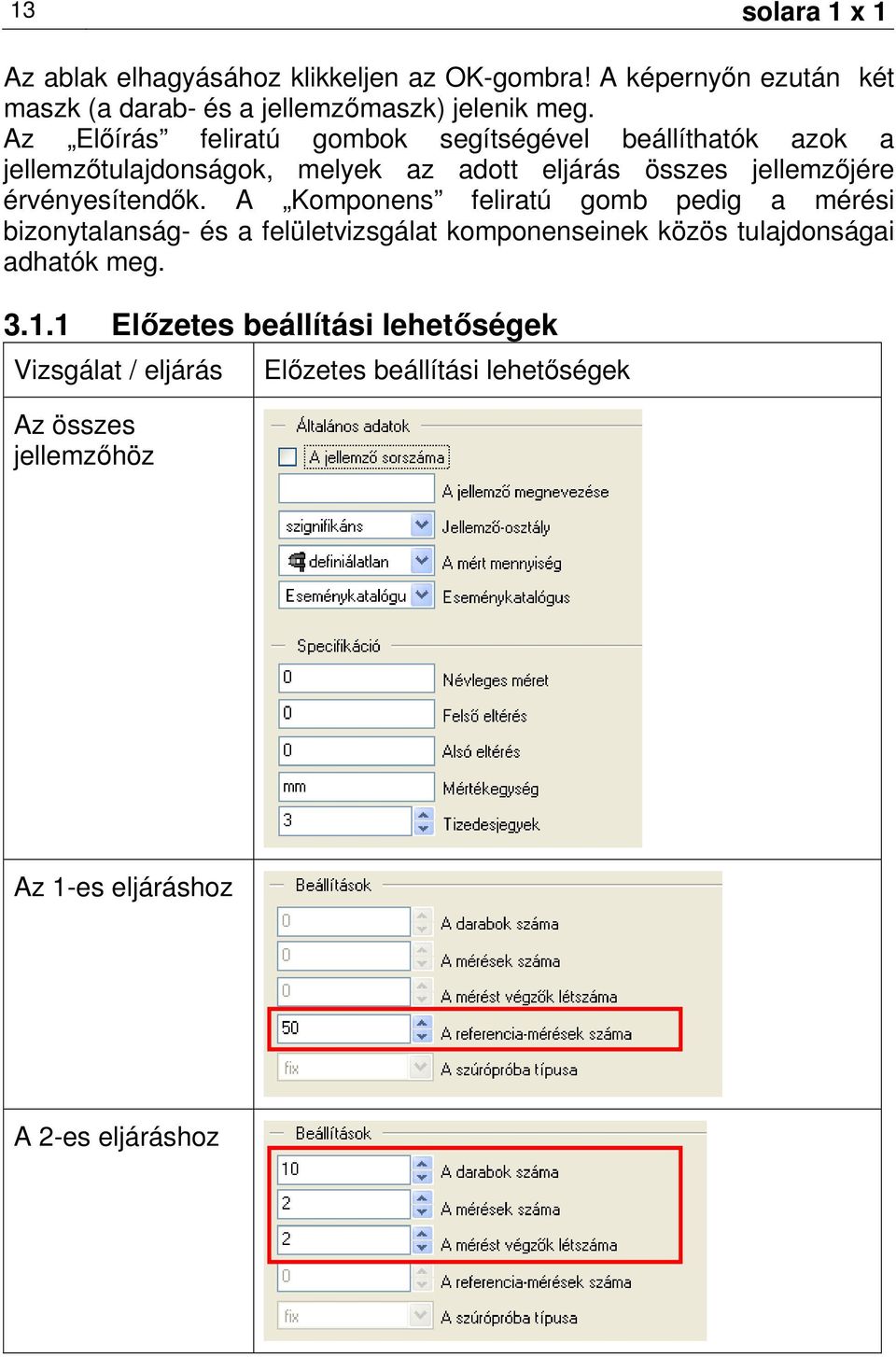

13 13 solara 1 x 1 Az ablak elhagyásához klikkeljen az OK-gombra! A képernyın ezután két maszk (a darab- és a jellemzımaszk) jelenik meg. Az Elıírás feliratú gombok segítségével beállíthatók azok a jellemzıtulajdonságok, melyek az adott eljárás összes jellemzıjére érvényesítendık. A Komponens feliratú gomb pedig a mérési bizonytalanság- és a felületvizsgálat komponenseinek közös tulajdonságai adhatók meg Elızetes beállítási lehetıségek Vizsgálat / eljárás Az összes jellemzıhöz Elızetes beállítási lehetıségek Az 1-es eljáráshoz A 2-es eljáráshoz

14 14 solara 1 x 1 Vizsgálat / eljárás Elızetes beállítási lehetıségek A 3-as eljáráshoz A stabilitásvizsgálathoz A linearitásvizsgálathoz Az attributív képességvizsgálathoz A helyzettőrésképességvizsgálathoz

15 15 solara 1 x 1 Vizsgálat / eljárás Elızetes beállítási lehetıségek A mérési bizonytalanságvizsgálathoz Ha az 1-es, 2-es vagy 3-as típust aktiválja, akkor a program az eljárás mindenkori beállításait veszi át. A felületvizsgálathoz

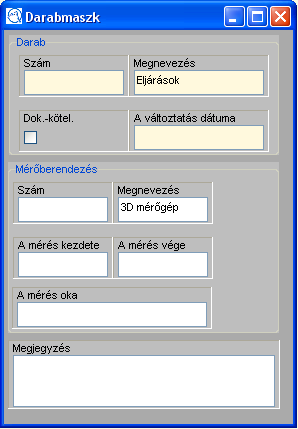

16 16 solara 1 x Darabmaszk Nyissa meg a maszkot a gombbal! A darabmaszkban az ellenırzési tervhez, illetve a (munka)darabhoz szükséges információkat adhatja meg, mint a darab száma és a darab megnevezése. További adatok megadása is lehetséges, és szükséges lehet az azonosításhoz, de eleinte nem sürgıs Jellemzımaszk Nyissa meg a maszkot a gombbal! A jellemzımaszkba egy-egy jellemzı adatai kerülnek be. Ezek az azonosító mellett elsısorban a névleges méret és a tőréshatárok. A többi adat egyenlıre nem szükséges. A darabhoz további jellemzıket is hozzáfőzhet, ha a darab- és jellemzılistát a gombbal megnyitja. Itt klikkeljen a kívánt darabra elıször a bal, majd a jobb egérgombbal. Ekkor kinyílik egy popupmenü az Új jellemzı beillesztése/hozzáfőzése menüpontokal. Ha a darab helyett egy jellemzıre klikkel, akkor is hozhat létre új jellemzıket, mellé- és alárendelve, illetve törölheti a jellemzıt Értékmaszk Nyissa meg a maszkot a gombbal! Az értékmaszk megjeleníthetı úgy is, hogy mindig csak egy jellemzı adatai látszanak, de úgy is, hogy az összes jellemzı egymás mellé kerül. A kívánt ábrázolást az aktív értékmaszkhoz a Speciális beállítások eszköztárgomb almenüjében az Értékmaszk ábrázolása párbeszédablak A jellemzık ábrázolása szekció megfelelı opcióját kiválasztva állíthatja be. Egyes kiértékelések az értékek és/vagy szúrópróbák minimális mennyiségéhez kötöttek. Ha kevesebb a bevitt érték, akkor a kiértékelés eredménye nem jelezhetı ki. A kiegészítı adatokkal összefüggésben melyek kijelzését az értékmaszkban a popupmenü A kiegészítı adatmezık kijelzése pontjában konfigurálhatja szükséges ún. katalógusok bevonása, melyekbıl egyes kiegészítı adatok kiválaszthatók. Alapbeállításban a program az aktuális adatbankban elhelyezett katalógust használja. A kiegészítı adatmezıkbe történı adatbevitel az értékmaszkban

17 17 solara 1 x 1 ezek után a megfelelı katalógus adataiból való kiválasztással történhet (a SPACE-billentyő megnyomásával, vagy kettıs kattintással a kérdéses adatmezıben). 3.2 Adatok mentése Alapvetıen két módszert talál erre. Egyrészt a támogatott formátumokban menthet fájlba a Fájl Mentés / Bıvített mentés / Mentés mint... menüpontok egyikének meghívásával, vagy ha rendelkezik adatbankkal, akkor a Fájl Mentés adatbankba menüponttal. Nagyobb mennyiségő adat adatbankba történı mentésénél használja kérem az Adatbank-Upload-programot! Megjegyezzük, hogy a Demo-változatban mentés nem lehetséges! 3.3 Az adatok bevitel utáni kiértékelése Ha az adatokat módosította, akkor szükséges a módosítások érvényesítése, és az adatokat újbóli kiértékelése. Ehhez klikkeljen A kiértékelés elvégzése gombra! A standard kiértékelésekrıl a 2. fejezetben már szó esett. 3.4 További funkciók Használja az online-segítséget, ha az alábbi funkciókról többet kíván megtudni: Lineális transzformáció (az adatbevitel egyszerősítése) Kiegészítı adatok Adatbeviteli sorrend Jellemzık összekapcsolódása Online-adatbevitel

18 18 solara 1 x 1 4 A program konfigurálása Habár a program konfigurálása biztosan nem tartozik a kis 1 x 1-hez, az alábbiakban mégis nyújtunk egy kis áttekintést a lehetséges vevıspecifikus beállításokról. 4.1 A grafikák konfigurálása Az eszköztárban e témához is talál funkciógombokat. Ezek közül csak azok aktívak, melyek a választott grafikára alkalmazhatóak. E gombok a következık módosítására vonatkoznak: Írásjelek, Színek, Nyelvek, Vonalak, szimbólumok és 3D-ábrázolás, Satírozás, hálóvonalak, A grafika elforgatási iránya. Ezek a gombok az alábbiak beállítására valók: Határértékek, statisztikák, Értéktengely, A kiegészítı adatok tengelye, Kvantilisek, Speciális, a grafika típusától függı funkciók, mint o A csúszó középérték o Az értékfolyam felosztása o Érték-információ o Hisztogram-ábrázolások o A valószínőségi háló megbízhatósági tartománya o... Az összes konfigurációs lehetıség áttekinthetı formában lehívható úgy is, ha az ablakon belül a jobb egérgombra kattint, majd a popupmenübıl a Grafika beállításai menüpontot választja.

19 19 solara 1 x A táblázatos ereményközlés beállítása A táblázatokban és listákban megjelenı adatok egyedileg beállíthatók. Állítsa a táblázatot a Speciális beállítások, majd a Szerkesztés be/ki - gombok segítségével. Ezt követıen A jobb egérgombra kattintva az ablak területén belül kinyílik egy dialógusablak, mellyel a módosítások elvégezhetık. A beállítás pontos kivitele a táblázat/lista típusától függ. 4.3 A jelentések konfigurációja A jelentések módosítása vagy mélyebb konfigurációs ismeretek, vagy a Form Designer szoftver birtokában lehetséges. Ettıl függetlenül bizonyos kereteken belül magunk is beállíthatjuk a megjelenítést a program felhasználói felületének segítségével. Egyike lehet a legfontosabb funkcióknak a jelentéseken kinyomtatott céglogó megváltoztatása. A logót úgy módosíthatja, ha a Konfiguráció Alapbeállítások Elérési utak menüpont párbeszédablakában Logo melletti gombra kattint. Azok a mezık, melyekben a feldolgozó, részleg, költséghely, stb. adatok vannak, a bejelentkezett felhasználó bevitt adatait tartalmazzák. (Lásd a 4.4-es fejezetet!) 4.4 Felhasználói bejelentkezés A qs-stat -hoz való hozzáférés, valamint az egyes felhasználói csoportok jogai az Konfiguráció Alapbeállítások Felhasználói adminisztráció menüpontban konfigurálhatók. Itt adhatók meg a felhasználók ill. a felhasználói csoportok jogai, és itt állíthatjuk be a jelszavas bejelentkezési kötelezettséget is.

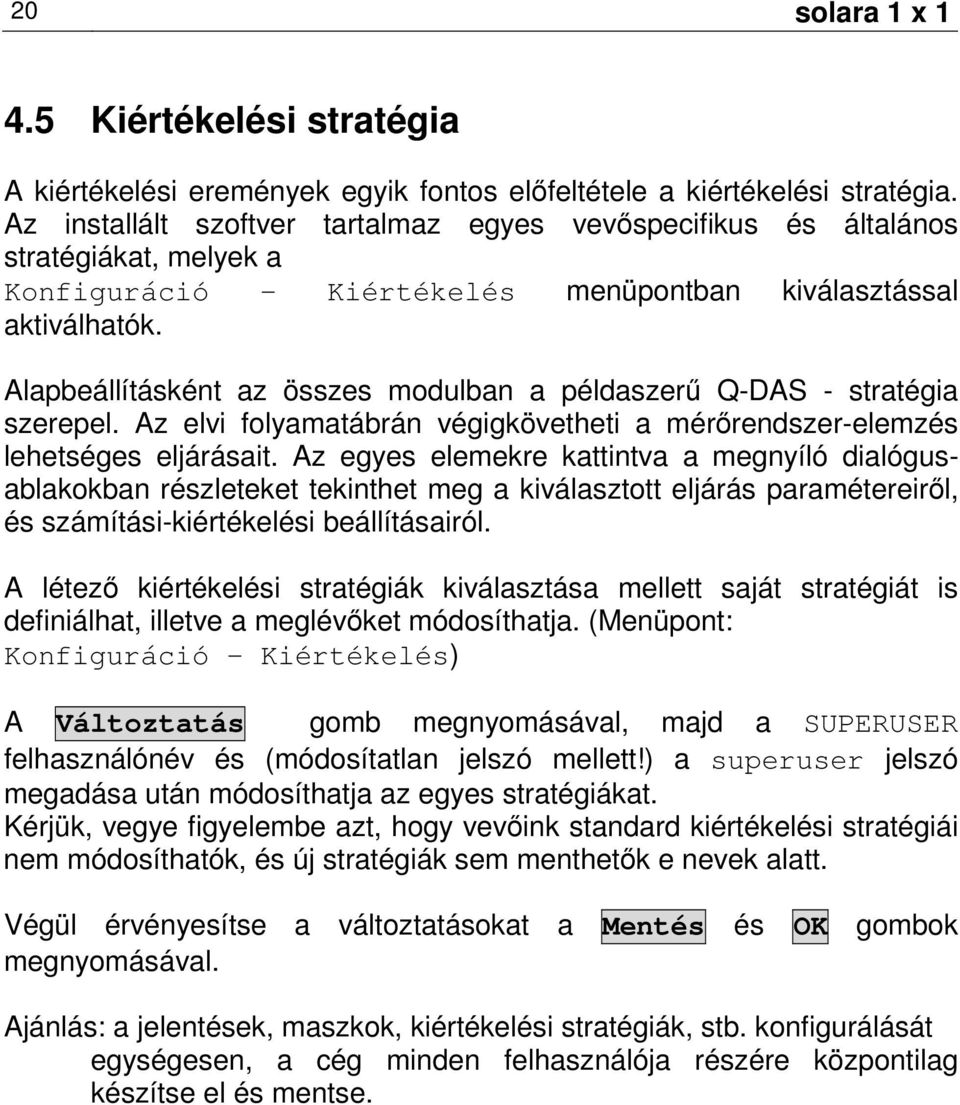

20 20 solara 1 x Kiértékelési stratégia A kiértékelési eremények egyik fontos elıfeltétele a kiértékelési stratégia. Az installált szoftver tartalmaz egyes vevıspecifikus és általános stratégiákat, melyek a Konfiguráció Kiértékelés menüpontban kiválasztással aktiválhatók. Alapbeállításként az összes modulban a példaszerő Q-DAS - stratégia szerepel. Az elvi folyamatábrán végigkövetheti a mérırendszer-elemzés lehetséges eljárásait. Az egyes elemekre kattintva a megnyíló dialógusablakokban részleteket tekinthet meg a kiválasztott eljárás paramétereirıl, és számítási-kiértékelési beállításairól. A létezı kiértékelési stratégiák kiválasztása mellett saját stratégiát is definiálhat, illetve a meglévıket módosíthatja. (Menüpont: Konfiguráció Kiértékelés) A Változtatás gomb megnyomásával, majd a SUPERUSER felhasználónév és (módosítatlan jelszó mellett!) a superuser jelszó megadása után módosíthatja az egyes stratégiákat. Kérjük, vegye figyelembe azt, hogy vevıink standard kiértékelési stratégiái nem módosíthatók, és új stratégiák sem menthetık e nevek alatt. Végül érvényesítse a változtatásokat a Mentés és OK gombok megnyomásával. Ajánlás: a jelentések, maszkok, kiértékelési stratégiák, stb. konfigurálását egységesen, a cég minden felhasználója részére központilag készítse el és mentse.

21 21 solara 1 x Katalógusok A kiegészítı adatokkal összefüggésben melyek kijelzését az értékmaszkban a popupmenü A kiegészítı adatmezık kijelzése pontjában konfigurálhatja szükséges ún. katalógusok bevonása, melyekbıl egyes kiegészítı adatok kiválaszthatók. Alapbeállításban a program az aktuális adatbankban elhelyezett katalógust használja. Az adatbank katalógusa helyett más katalógus használatához a Konfiguráció Alapbeállítások Katalógusok menüpontra klikkelve nyomja meg a A fájl kiválasztása gombot, és válassza ki a megfelelı katalógusfájlt (pl. a CATALOG_UNG.DFD-t)...\KATALOGE alkönyvtárból, vagy új katalógusfájl készítéséhez írja be az új katalógusfájl nevét a keresıablakba. A kiválasztott katalógus tartalmát a Szerkesztés gomb megnyomása után definiálhatja. A párbeszédablakot a beállított állapot megırzéséhez az OK gomb megnyomásával haggya el!

22 22 solara 1 x 1 5 Speciális funkciók A solara eljárások és módszerek teljeskörő győjteménye a mérırendszerek értékeléséhez. Az adatbevitelben adhatja meg, mely eljárás szerint akarja a vizsgálatot elvégezni. Az adatbeviteli maszkok a kiválasztott eljárásnak megfelelı kialakításúak. A kiértékelés a beadottaknak megfelelıen struktúrálja és értékeli az adatokat. Az 1-es, 2-es, 3-as eljárások, a linearitás és a stabilitás értékelése mellett különféle ország- és vevıspecifikus eljárások is választhatók, melyeket e helyt nem részletezünk. A vonatkozó teszt-fájlokat a \CommonFiles\Data\Examples\GER\GC\ alkönyvtárban találja. Megjegyzés: A Demo-változatban csak a mintafájlokat tudja kiértékelni! Az egyes eljárásokhoz választható számítási módszereket a következı menüpontban állíthatja be: Konfiguráció Kiértékelés es eljárás Cg/Cgk Az 1-es eljárás egy etalon többszöri mérése alapján vizsgálja a mérırendszer felbontását, a Bias-t (más néven offszetet vagy pontosságot ), valamint a C g és C gk képességindexek segítségével az ismételhetıséget. Ügyeljen arra, hogy megadja a mérıeszköz felbontását, az etalon méretét, valamint a referenciaméretet (pl. a tőrést)! es eljárás R&R A 2-es eljárás a valós mérési körülmények között több munkadarab több mérı személy általi többszöri megmérésével (pl. 10 munkadarabot 2 mérı személlyel 2-2-szer) az ismételhetıséget, a reprodukálhatóságot és az össz-szórást (R&R) vizsgálja. Ügyeljen arra, hogy bevigye a mérıeszköz felbontását, valamint a referenciaméretet (pl. a tőrést)! Több alapvetı számítási eljárás közül választhat (pl. az ARM- és az ANOVA-módszerek között). Összehasonlító grafikákat a következı menüpontok alatt találhat: Statisztikák Értékfolyam Eltérések (a mérı személyek szerint) Statisztikák Értékfolyam Differenciák (a munkadarabok szerint)

23 23 solara 1 x as eljárás A 3-as eljárás a 2-esnek egy speciális esete a mérést végzı személyzettıl független mérırendszerek kvalifikálásához. 5.4 Linearitás A linearitás vizsgálata a mérırendszer mérési tartományán belül a Bias vizsgálata. Ehhez az 1-es eljáráshoz hasonló módon több etalon többszöri mérését végzik el. 5.5 Stabilitás A stabilitás-vizsgálat a mérırendszer mérésképességének a vizsgálata minıség-szabályzókártya segítségével. 5.6 Mérési bizonytalanság A mérési bizonytalanság kiszámításában a fent nevezett vizsgálatokból nyert szóráskomponensekhez további, Ön által definiált szórásértékek adódnak hozzá. Ezekbıl állíthatja össze a GUM vagy a VDA 5 irodalmakban leírtaknak megfelelıen mérıeszközének vagy mérési folyamatának bizonytalansági büdzséjét. A Kiegészítések / Mérési bizonytalansági modell menüpontban állíthat össze új, a GUM szerinti kalkulációkat, vagy alkalmazhatja és szerkesztheti a rendelkezésre álló esetpéldákat. Mivel a funkciók részletes leírása meghaladná e kézikönyv kereteit, honlapunk letöltési oldalán egy esetpélda leírását tölthetik le, ( melyen nyomon követhetik a modell elkészítésének lépéseit. Megjegyzés: A szoftver telepítési könyvtárjában a mintafájlokat a...q-das\me_x\commonfiles\data\examples\ger\gc\ MU és VDA_5 alkönyvtárjaiban találhatják.

24 24 solara 1 x 1 6 EasyToUse A Programok \ Q-DAS QM-TOOLS \ Q-DAS ME x \ [Terméknév] alkönyvtárban látható még egy [Terméknév] Easy2use elnevezéső parancsikon is. Ezzel a parancsikonnal a szoftver egy speciálisan konfigurált eszköztárral használható. Válassza ki a dialógusban a Bejelentkezés párbeszédablakban az easy2use felhasználót, majd nyomjon OK -t. A speciális eszköztár mellett ebben a verzióban az adatbeviteli maszkok tartalmát is minimalizáltuk. 6.1 Oldalsó eszköztár Gombok vizsgálattervek készítéséhez: Az Új darab gomb megnyomásával egy új vizsgálattervet generálunk, és egyben megnyitjuk a darabmaszkot. Ebben az ablakban kell megadni a termékkel (vizsgálati tervvel) kapcsolatos információkat. Az Új jellemzı gomb a szükséges jellemzık generálására szolgál a hozzá tartozó jellemzımaszk eljárás-specifikus megjelenítésével együtt. A gomb minden megnyomásakor egy-egy új jellemzıt főzhetünk a meglévı vizsgálattervhez. Ha a mért adatokat onlineadatbevitellel a soros porton keresztül szeretné átvenni, akkor a csatlakoztatott mérıeszközt A bevitel módja alatti mezıben kell kiválasztania. A Mentés -sel az újonnan készített vizsgálattervet fájlként az elıre definiált könyvtárba menthetjük. A Változtatás -sal újra behívhatjuk a kiválasztott fájl darab- és jellemzımaszkját, hogy például utólagos módosításokat végezzünk a törzsadatokon, vagy további információkat adjunk meg. A Kilép gombbal az újonnan elkészített fájl bezárhatjuk. Ha még eddig nem mentettük volna, akkor a program a mentésre is rákérdez. Gombok a mérések elvégzéséhez: A Bevitel gomb megnyomásával már létezı vizsgálatterveket nyithatunk meg, és mérési értékeket győjthetünk. Eredménykijelzı gombok: Az Eredmény gomb megnyomásakor a Darab kiválasztása dialógusablakban megjelenik az elkészült

25 25 solara 1 x 1 vizsgálattervek listája. A kívánt fájl kiválasztásával, majd a dialógus OK-val való elhagyásával a kiválasztott vizsgálattervet a program beolvassa, majd kiértékeli. Ezt követıen juthat hozzá a kiértékelési eredményekhez, illetve az elıre meghatározott grafikák megjelenítéséhez a Statisztika, Értékfolyam, Hisztogram és az Eltérések gombokkal. A Jelentés nyomtatása gombbal eredményeket és grafikákat jeleníthet meg és nyomtathat ki. 6.2 Darabmaszk A darabmaszk a legfontosabb mezıkre van korlátozva.

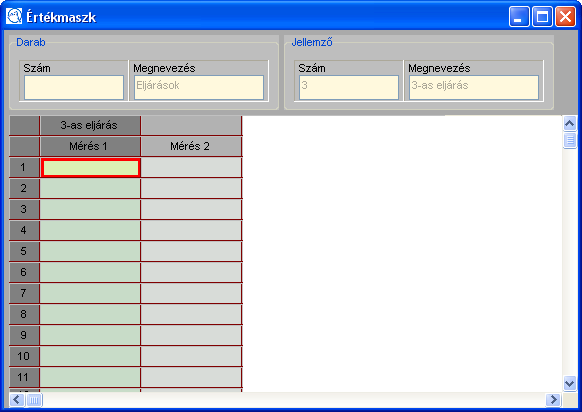

26 26 solara 1 x A jellemzı- és értékmaszkok A jellemzı- és az értékmaszkok az alkalmazott eljárástól függıen automatikusan a megfelelı formátumban és tartalommal jelennek meg a képernyın es eljárás

27 27 solara 1 x es eljárás
