1 GS1 EdgeCAM kezdőlépések Tematika Ezen leckék célja az, hogy segítsen Önnek elsajátítani azt az alapvető ismeretanyagot, amely az EdgeCAM rendszerrel történő alkatrésztervezéshez és megmunkáláshoz szükséges. Szakasz Téma GS1.1 GS1.2 GS1.3 GS1.4 GS1.5 GS1.6 GS1.7 GS1.8 GS1.9 GS1.10 GS1.11 GS1.12 GS1.13 GS1.14 GS1.15 GS1.16 GS1.17 A segédletben használt jelölési szabályok Mi az EdgeCAM? Az EdgeCAM elindítása Az EdgeCAM képernyőkiosztás megértése Felhasználói környezet testreszabása Az EdgeCAM eszköztárak megértése Elemtípusok és koordináták használata Nézetbeállítások Intellisnap használata Fóliák használata Elemkiválasztás Távolságmérés Elemek ellenőrzése Testmegmunkálás Telepítési információk Testmegmunkáláshoz Gyorsbillentyűk definiálása Kilépés az EdgeCAM-ből Pathtrace Engineering Systems GS1 szakasz, 1. oldal

2 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Előfeltételek Ezen lecke feltételezi, hogy Ön ismeri a személyi számítógép és a Windows operációs rendszer kezelését. Bármilyen Windows alapú CAD/CAM rendszer ismerete előnyös lehet. Előfordulhat, hogy némelyik gyakorlatot nem tudja végrehajtani jogosultsági (licence) korlátok miatt. Amennyiben ez az eset áll fenn, állítsa le az EdgeCAM-et, majd kattintson az egér jobbgombjával a Windows tálcáján (az ablak jobb alsó sarkában) található EdgeCLS ikonra, és a megjelenő menüben válassza ki a Diákverzió futtatása menüpontot. Ezt követően az EdgeCAM Diákverzióként (Student Edition) fog elindulni. A diákverzió (Student Edition) lehetővé teszi az Ön számára az összes elérhető EdgeCAM modul és funkció kipróbálását. Ez a verzió 999 napig használható és lehetőséget nyújt a fájlok elmentésére is. A fájlok kiterjesztése nem az alapértelmezett.ppf kiterjesztés, hanem.epf. Az.EPF formátumú fájlok az EdgeCAM ipari verziójával nem megnyithatóak. 8 A Diákverzió futtatása során CNC programok generálása nem lehetséges. GS1 szakasz, 2. oldal graphit

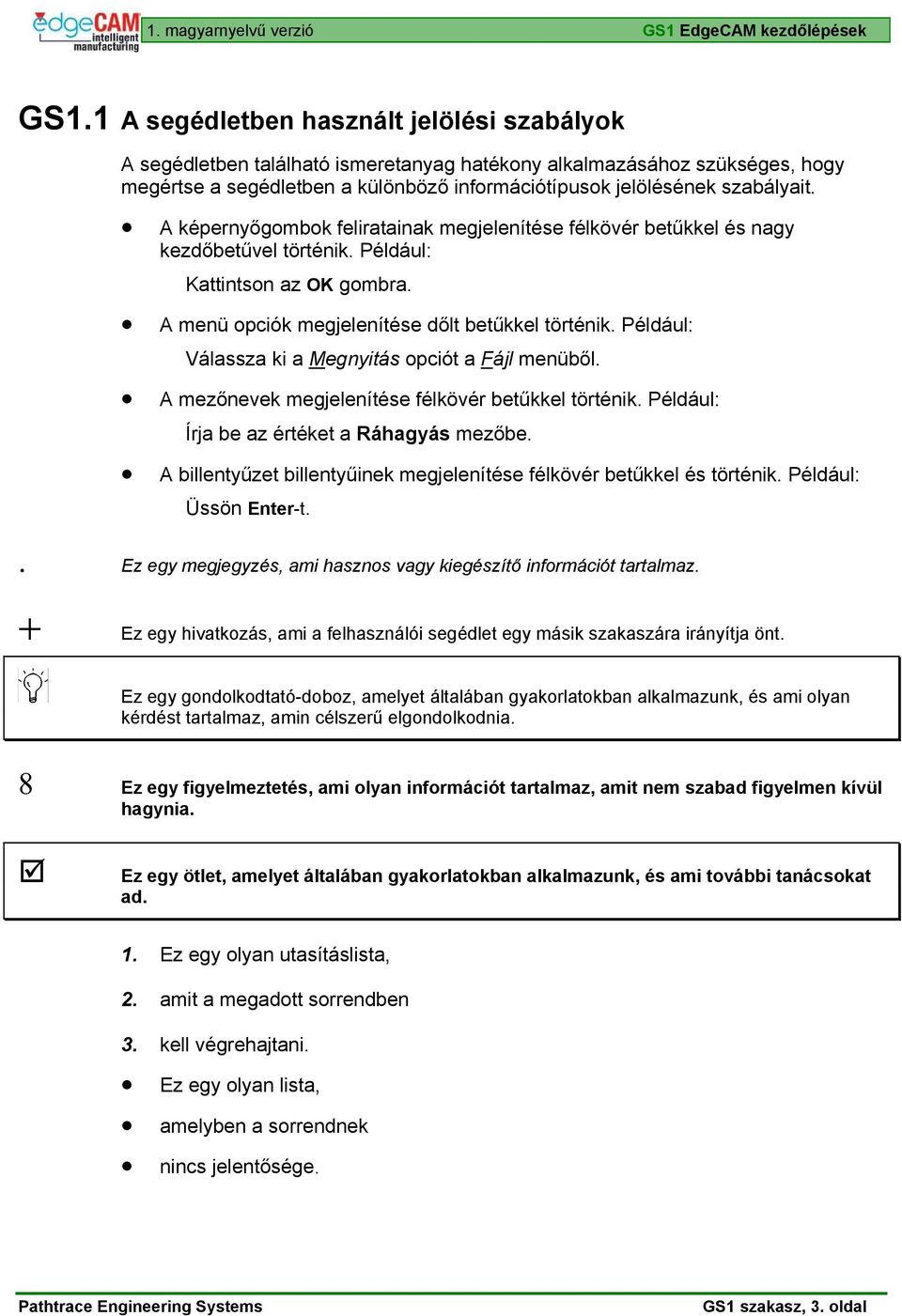

3 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.1 A segédletben használt jelölési szabályok A segédletben található ismeretanyag hatékony alkalmazásához szükséges, hogy megértse a segédletben a különböző információtípusok jelölésének szabályait. A képernyőgombok feliratainak megjelenítése félkövér betűkkel és nagy kezdőbetűvel történik. Például: Kattintson az OK gombra. A menü opciók megjelenítése dőlt betűkkel történik. Például: Válassza ki a Megnyitás opciót a Fájl menüből. A mezőnevek megjelenítése félkövér betűkkel történik. Például: Írja be az értéket a Ráhagyás mezőbe. A billentyűzet billentyűinek megjelenítése félkövér betűkkel és történik. Például: Üssön Enter-t.. Ez egy megjegyzés, ami hasznos vagy kiegészítő információt tartalmaz. + Ez egy hivatkozás, ami a felhasználói segédlet egy másik szakaszára irányítja önt. Ez egy gondolkodtató-doboz, amelyet általában gyakorlatokban alkalmazunk, és ami olyan kérdést tartalmaz, amin célszerű elgondolkodnia. 8 Ez egy figyelmeztetés, ami olyan információt tartalmaz, amit nem szabad figyelmen kívül hagynia. Ez egy ötlet, amelyet általában gyakorlatokban alkalmazunk, és ami további tanácsokat ad. 1. Ez egy olyan utasításlista, 2. amit a megadott sorrendben 3. kell végrehajtani. Ez egy olyan lista, amelyben a sorrendnek nincs jelentősége. Pathtrace Engineering Systems GS1 szakasz, 3. oldal

4 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Tanuló feljegyzései GS1 szakasz, 4. oldal graphit

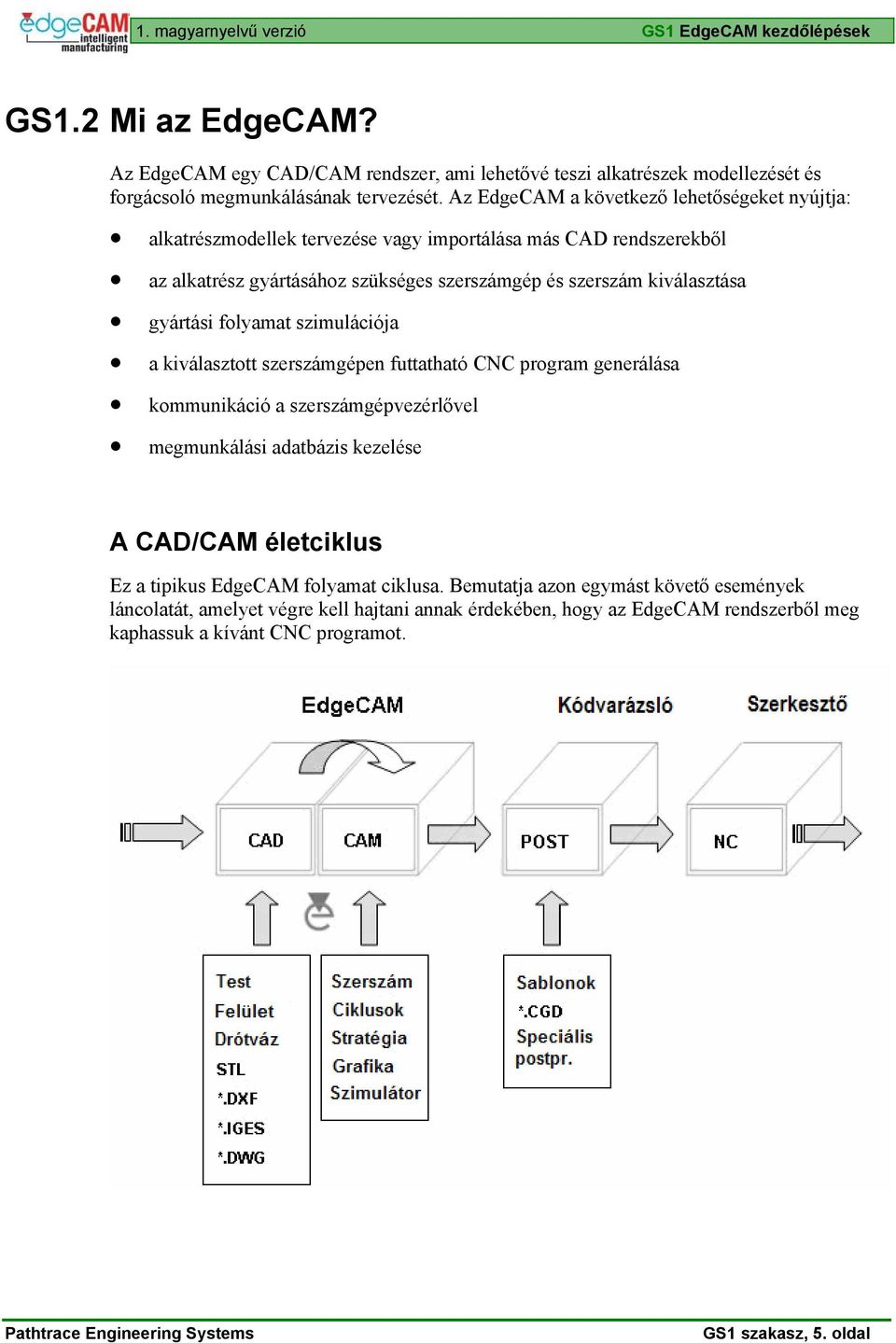

5 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.2 Mi az EdgeCAM? Az EdgeCAM egy CAD/CAM rendszer, ami lehetővé teszi alkatrészek modellezését és forgácsoló megmunkálásának tervezését. Az EdgeCAM a következő lehetőségeket nyújtja: alkatrészmodellek tervezése vagy importálása más CAD rendszerekből az alkatrész gyártásához szükséges szerszámgép és szerszám kiválasztása gyártási folyamat szimulációja a kiválasztott szerszámgépen futtatható CNC program generálása kommunikáció a szerszámgépvezérlővel megmunkálási adatbázis kezelése A CAD/CAM életciklus Ez a tipikus EdgeCAM folyamat ciklusa. Bemutatja azon egymást követő események láncolatát, amelyet végre kell hajtani annak érdekében, hogy az EdgeCAM rendszerből meg kaphassuk a kívánt CNC programot. Pathtrace Engineering Systems GS1 szakasz, 5. oldal

6 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Az EdgeCAM programcsoport EdgeCAM számos különféle alkalmazást tartalmaz, amelyek kölcsönösen hatnak egymásra. Ez az EdgeCAM programcsoport (Start -> Minden program -> EdgeCAM / EdgeCAM Magyar). Code generator Kódkészítő Ez az opció speciális posztprocesszorok kifordítására használható. Ez jogosultság (licence) függő, és alkalmazásának előfeltétele, hogy a felhasználó egy, a fordítónak megfelelő forrásfájlt írjon. Code wizard Kódvarázsló Ez az opció lehetővé teszi a felhasználó számára, hogy létrehozza és szerkessze saját posztprocesszorát, az EdgeCAM által biztosított sablonok alapján. A Kódvarázsló minden licencben elérhető Comms setup Kommunikáció beállítása Alkalmazás a szerszámgépvezérlővel való RS 232 kommunikáció beállításához GS1 szakasz, 6. oldal graphit

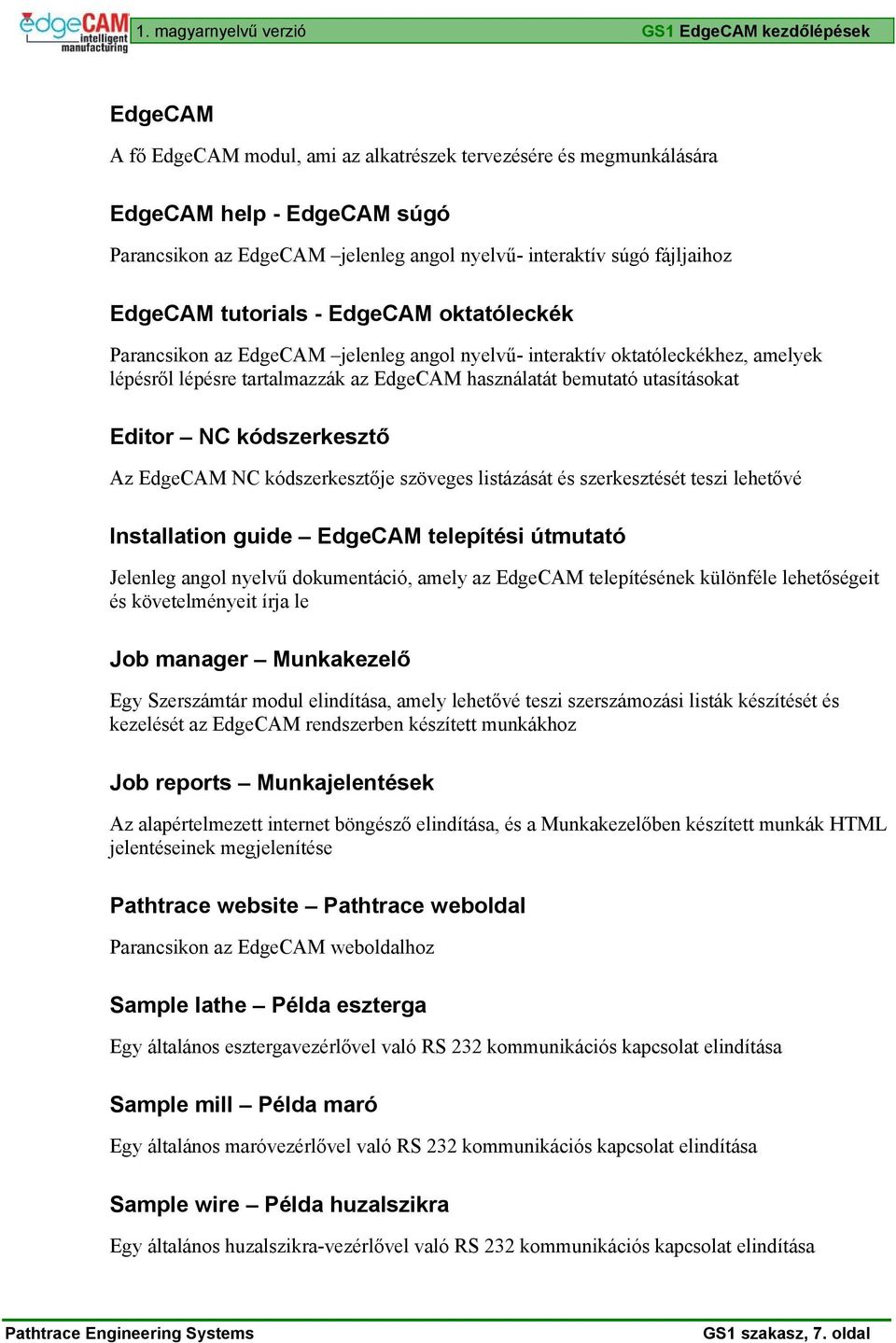

7 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések EdgeCAM A fő EdgeCAM modul, ami az alkatrészek tervezésére és megmunkálására EdgeCAM help - EdgeCAM súgó Parancsikon az EdgeCAM jelenleg angol nyelvű- interaktív súgó fájljaihoz EdgeCAM tutorials - EdgeCAM oktatóleckék Parancsikon az EdgeCAM jelenleg angol nyelvű- interaktív oktatóleckékhez, amelyek lépésről lépésre tartalmazzák az EdgeCAM használatát bemutató utasításokat Editor NC kódszerkesztő Az EdgeCAM NC kódszerkesztője szöveges listázását és szerkesztését teszi lehetővé Installation guide EdgeCAM telepítési útmutató Jelenleg angol nyelvű dokumentáció, amely az EdgeCAM telepítésének különféle lehetőségeit és követelményeit írja le Job manager Munkakezelő Egy Szerszámtár modul elindítása, amely lehetővé teszi szerszámozási listák készítését és kezelését az EdgeCAM rendszerben készített munkákhoz Job reports Munkajelentések Az alapértelmezett internet böngésző elindítása, és a Munkakezelőben készített munkák HTML jelentéseinek megjelenítése Pathtrace website Pathtrace weboldal Parancsikon az EdgeCAM weboldalhoz Sample lathe Példa eszterga Egy általános esztergavezérlővel való RS 232 kommunikációs kapcsolat elindítása Sample mill Példa maró Egy általános maróvezérlővel való RS 232 kommunikációs kapcsolat elindítása Sample wire Példa huzalszikra Egy általános huzalszikra-vezérlővel való RS 232 kommunikációs kapcsolat elindítása Pathtrace Engineering Systems GS1 szakasz, 7. oldal

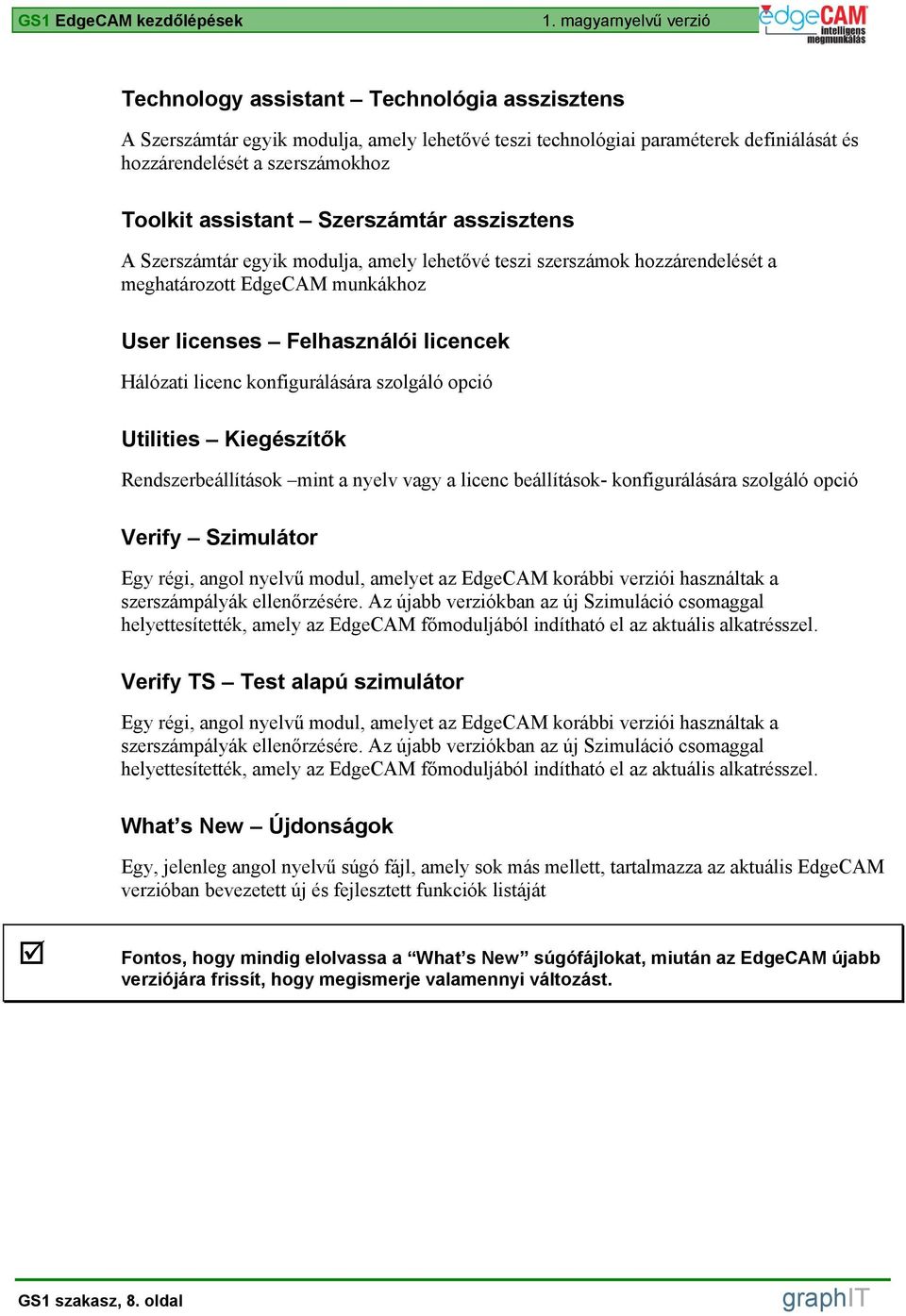

8 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Technology assistant Technológia asszisztens A Szerszámtár egyik modulja, amely lehetővé teszi technológiai paraméterek definiálását és hozzárendelését a szerszámokhoz Toolkit assistant Szerszámtár asszisztens A Szerszámtár egyik modulja, amely lehetővé teszi szerszámok hozzárendelését a meghatározott EdgeCAM munkákhoz User licenses Felhasználói licencek Hálózati licenc konfigurálására szolgáló opció Utilities Kiegészítők Rendszerbeállítások mint a nyelv vagy a licenc beállítások- konfigurálására szolgáló opció Verify Szimulátor Egy régi, angol nyelvű modul, amelyet az EdgeCAM korábbi verziói használtak a szerszámpályák ellenőrzésére. Az újabb verziókban az új Szimuláció csomaggal helyettesítették, amely az EdgeCAM főmoduljából indítható el az aktuális alkatrésszel. Verify TS Test alapú szimulátor Egy régi, angol nyelvű modul, amelyet az EdgeCAM korábbi verziói használtak a szerszámpályák ellenőrzésére. Az újabb verziókban az új Szimuláció csomaggal helyettesítették, amely az EdgeCAM főmoduljából indítható el az aktuális alkatrésszel. What s New Újdonságok Egy, jelenleg angol nyelvű súgó fájl, amely sok más mellett, tartalmazza az aktuális EdgeCAM verzióban bevezetett új és fejlesztett funkciók listáját Fontos, hogy mindig elolvassa a What s New súgófájlokat, miután az EdgeCAM újabb verziójára frissít, hogy megismerje valamennyi változást. GS1 szakasz, 8. oldal graphit

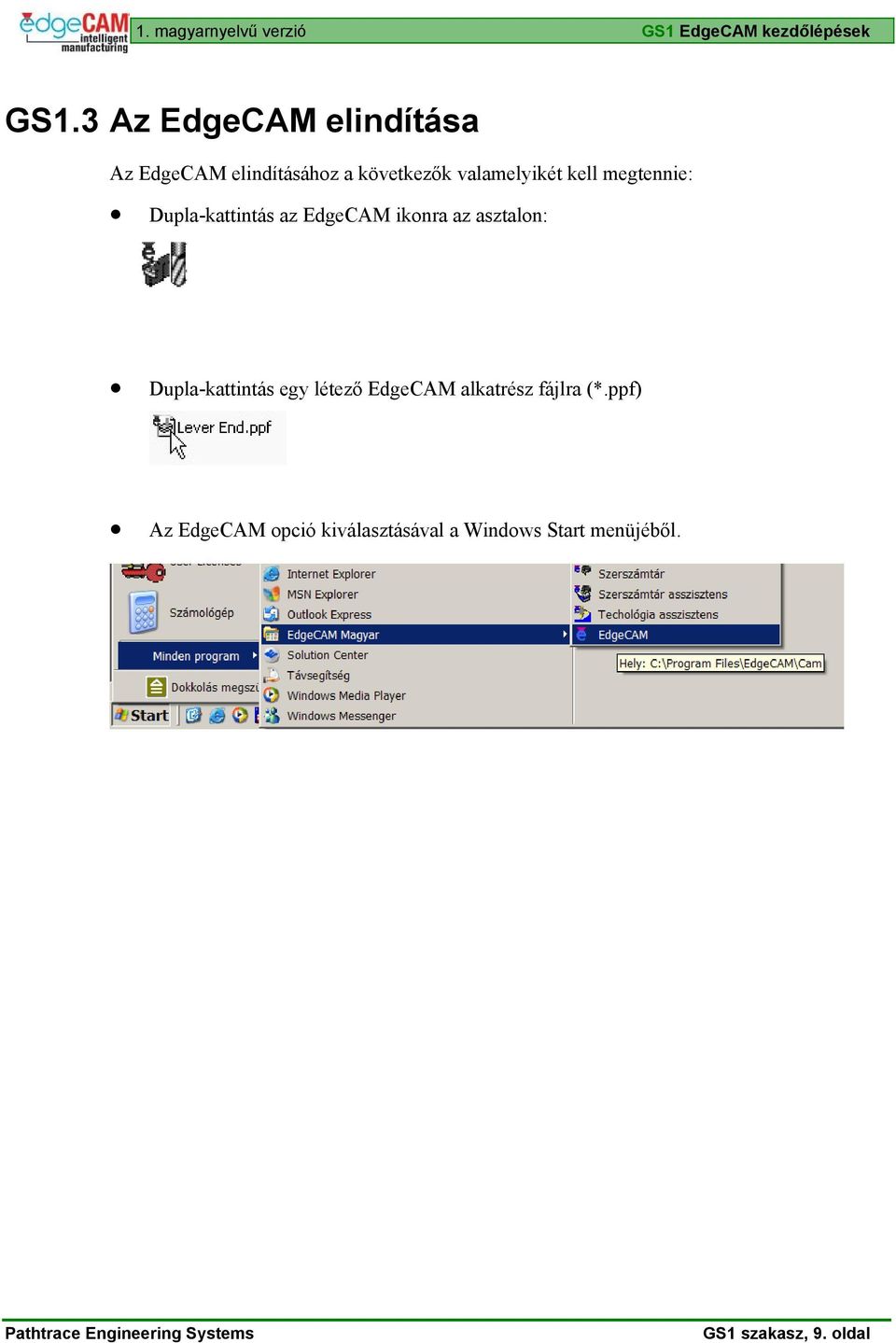

9 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.3 Az EdgeCAM elindítása Az EdgeCAM elindításához a következők valamelyikét kell megtennie: Dupla-kattintás az EdgeCAM ikonra az asztalon: Dupla-kattintás egy létező EdgeCAM alkatrész fájlra (*.ppf) Az EdgeCAM opció kiválasztásával a Windows Start menüjéből. Pathtrace Engineering Systems GS1 szakasz, 9. oldal

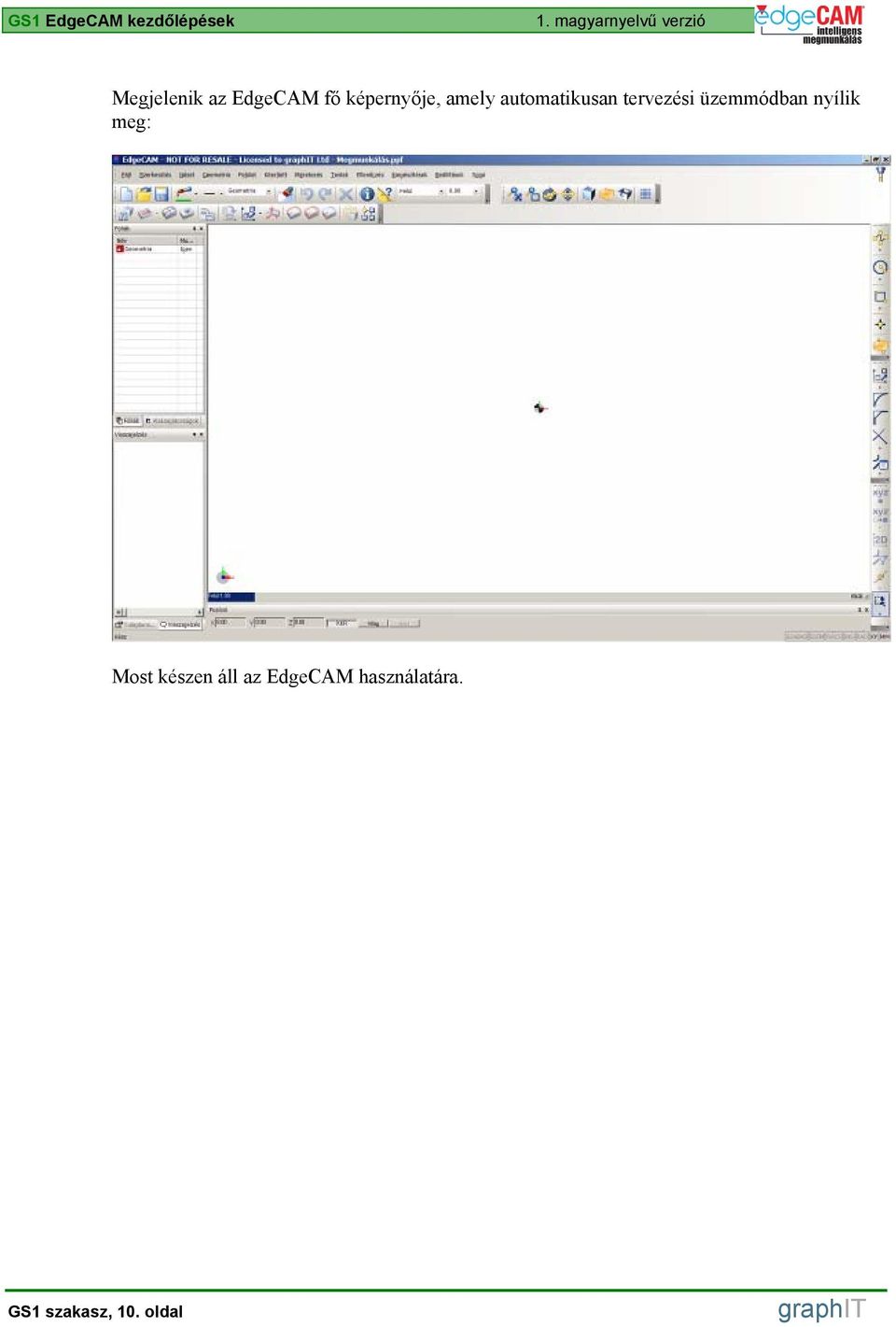

10 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Megjelenik az EdgeCAM fő képernyője, amely automatikusan tervezési üzemmódban nyílik meg: Most készen áll az EdgeCAM használatára. GS1 szakasz, 10. oldal graphit

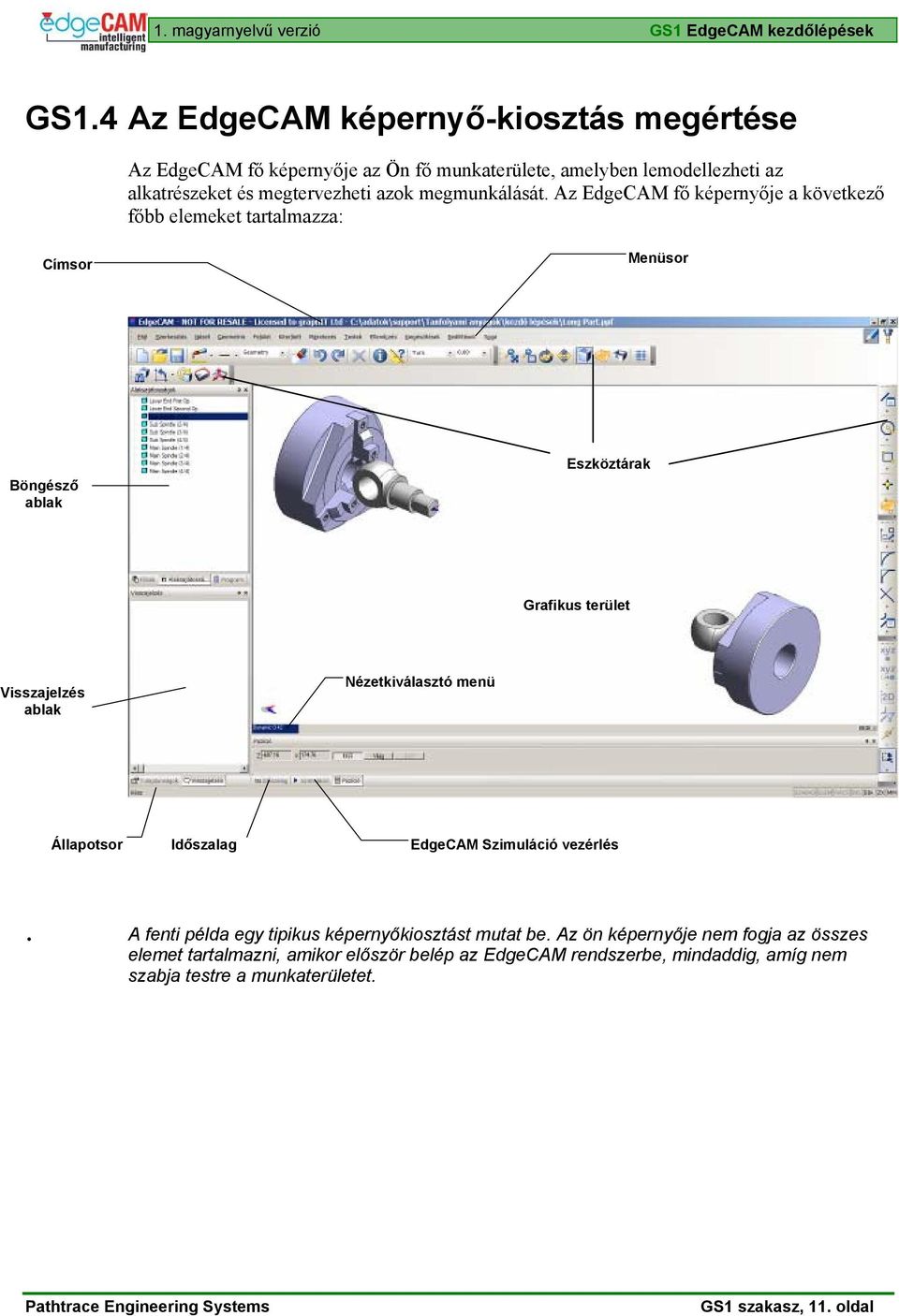

11 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.4 Az EdgeCAM képernyő-kiosztás megértése Az EdgeCAM fő képernyője az Ön fő munkaterülete, amelyben lemodellezheti az alkatrészeket és megtervezheti azok megmunkálását. Az EdgeCAM fő képernyője a következő főbb elemeket tartalmazza: Címsor Menüsor Böngésző ablak Eszköztárak Grafikus terület Visszajelzés ablak Nézetkiválasztó menü Állapotsor Időszalag EdgeCAM Szimuláció vezérlés. A fenti példa egy tipikus képernyőkiosztást mutat be. Az ön képernyője nem fogja az összes elemet tartalmazni, amikor először belép az EdgeCAM rendszerbe, mindaddig, amíg nem szabja testre a munkaterületet. Pathtrace Engineering Systems GS1 szakasz, 11. oldal

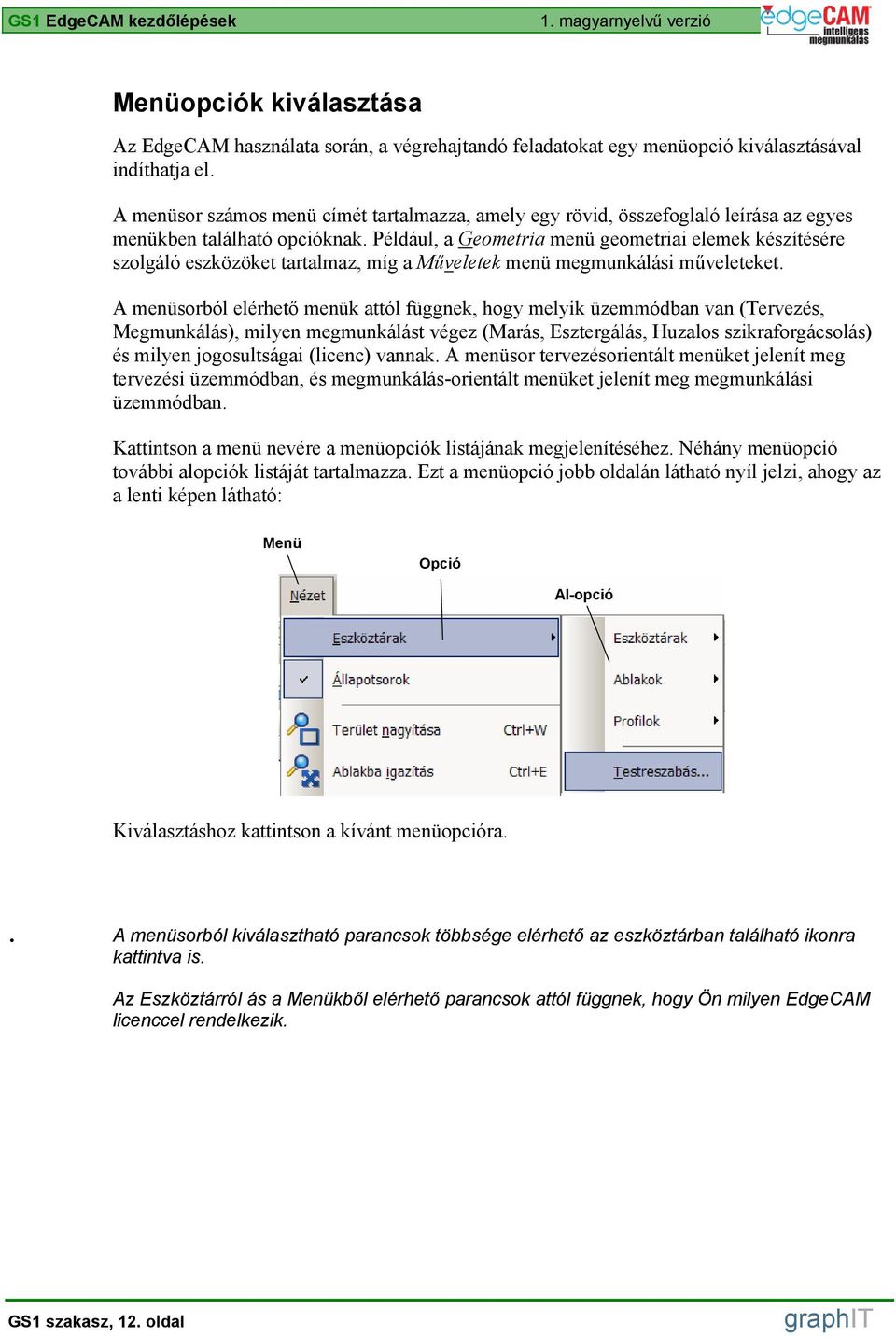

12 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Menüopciók kiválasztása Az EdgeCAM használata során, a végrehajtandó feladatokat egy menüopció kiválasztásával indíthatja el. A menüsor számos menü címét tartalmazza, amely egy rövid, összefoglaló leírása az egyes menükben található opcióknak. Például, a Geometria menü geometriai elemek készítésére szolgáló eszközöket tartalmaz, míg a Műveletek menü megmunkálási műveleteket. A menüsorból elérhető menük attól függnek, hogy melyik üzemmódban van (Tervezés, Megmunkálás), milyen megmunkálást végez (Marás, Esztergálás, Huzalos szikraforgácsolás) és milyen jogosultságai (licenc) vannak. A menüsor tervezésorientált menüket jelenít meg tervezési üzemmódban, és megmunkálás-orientált menüket jelenít meg megmunkálási üzemmódban. Kattintson a menü nevére a menüopciók listájának megjelenítéséhez. Néhány menüopció további alopciók listáját tartalmazza. Ezt a menüopció jobb oldalán látható nyíl jelzi, ahogy az a lenti képen látható: Menü Opció Al-opció Kiválasztáshoz kattintson a kívánt menüopcióra.. A menüsorból kiválasztható parancsok többsége elérhető az eszköztárban található ikonra kattintva is. Az Eszköztárról ás a Menükből elérhető parancsok attól függnek, hogy Ön milyen EdgeCAM licenccel rendelkezik. GS1 szakasz, 12. oldal graphit

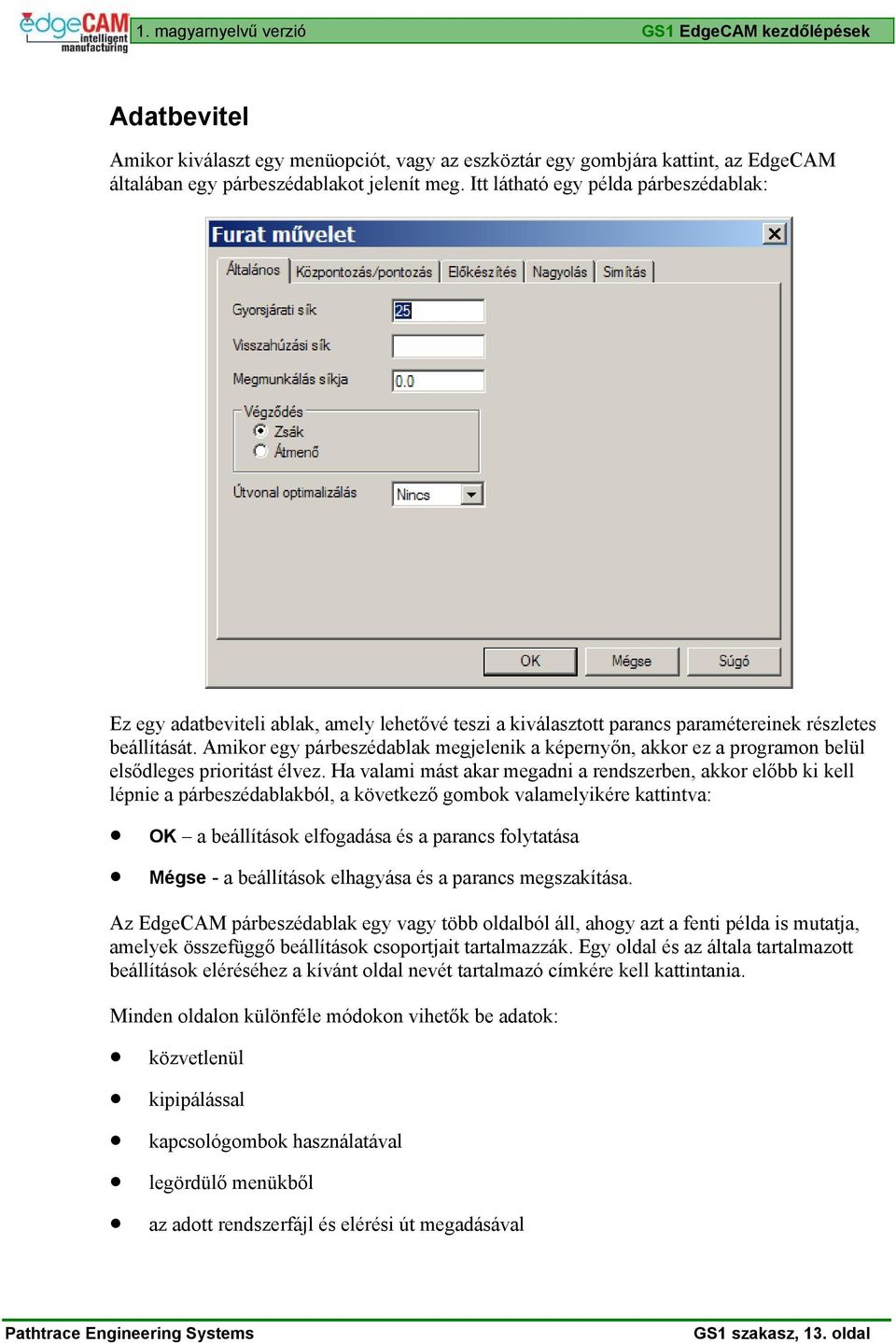

13 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Adatbevitel Amikor kiválaszt egy menüopciót, vagy az eszköztár egy gombjára kattint, az EdgeCAM általában egy párbeszédablakot jelenít meg. Itt látható egy példa párbeszédablak: Ez egy adatbeviteli ablak, amely lehetővé teszi a kiválasztott parancs paramétereinek részletes beállítását. Amikor egy párbeszédablak megjelenik a képernyőn, akkor ez a programon belül elsődleges prioritást élvez. Ha valami mást akar megadni a rendszerben, akkor előbb ki kell lépnie a párbeszédablakból, a következő gombok valamelyikére kattintva: OK a beállítások elfogadása és a parancs folytatása Mégse - a beállítások elhagyása és a parancs megszakítása. Az EdgeCAM párbeszédablak egy vagy több oldalból áll, ahogy azt a fenti példa is mutatja, amelyek összefüggő beállítások csoportjait tartalmazzák. Egy oldal és az általa tartalmazott beállítások eléréséhez a kívánt oldal nevét tartalmazó címkére kell kattintania. Minden oldalon különféle módokon vihetők be adatok: közvetlenül kipipálással kapcsológombok használatával legördülő menükből az adott rendszerfájl és elérési út megadásával Pathtrace Engineering Systems GS1 szakasz, 13. oldal

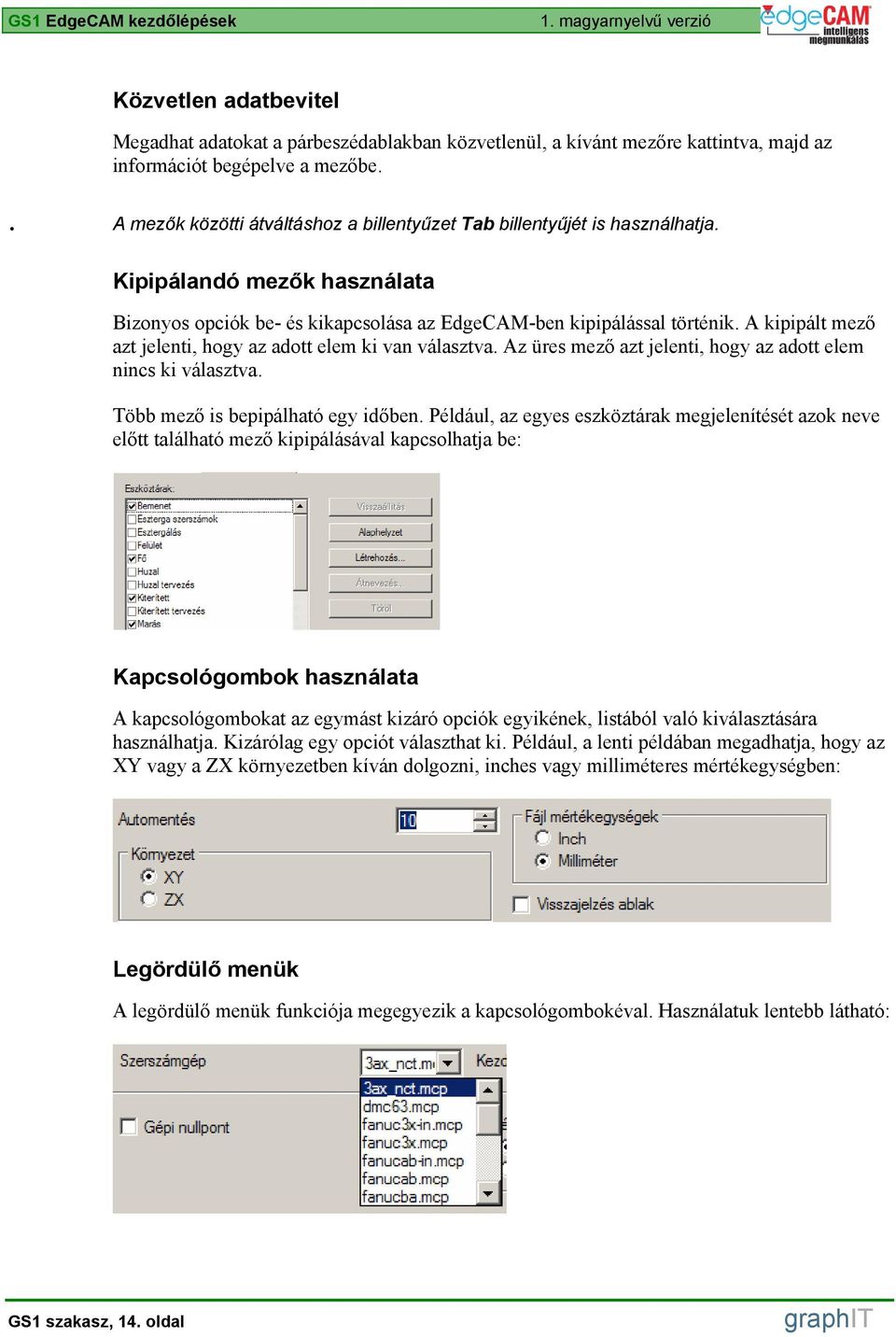

14 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Közvetlen adatbevitel Megadhat adatokat a párbeszédablakban közvetlenül, a kívánt mezőre kattintva, majd az információt begépelve a mezőbe.. A mezők közötti átváltáshoz a billentyűzet Tab billentyűjét is használhatja. Kipipálandó mezők használata Bizonyos opciók be- és kikapcsolása az EdgeCAM-ben kipipálással történik. A kipipált mező azt jelenti, hogy az adott elem ki van választva. Az üres mező azt jelenti, hogy az adott elem nincs ki választva. Több mező is bepipálható egy időben. Például, az egyes eszköztárak megjelenítését azok neve előtt található mező kipipálásával kapcsolhatja be: Kapcsológombok használata A kapcsológombokat az egymást kizáró opciók egyikének, listából való kiválasztására használhatja. Kizárólag egy opciót választhat ki. Például, a lenti példában megadhatja, hogy az XY vagy a ZX környezetben kíván dolgozni, inches vagy milliméteres mértékegységben: Legördülő menük A legördülő menük funkciója megegyezik a kapcsológombokéval. Használatuk lentebb látható: GS1 szakasz, 14. oldal graphit

15 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Fájlok keresése Néhány esetben használnia kell a Tallóz opciót, egy fájl kiválasztásához. Ez általában rendszerfájlok (például Szerszámtár adatbázis fájl), vagy az alapértelmezett fájl elérési útvonalának beállítására szolgál: A Tallóz opció használata a lent látható, szabványos ablakot hívja meg: Keresse meg és válassza ki a kívánt fájlt, majd válassza a Megnyitás gombot az EdgeCAM menübe való visszatéréshez. Pathtrace Engineering Systems GS1 szakasz, 15. oldal

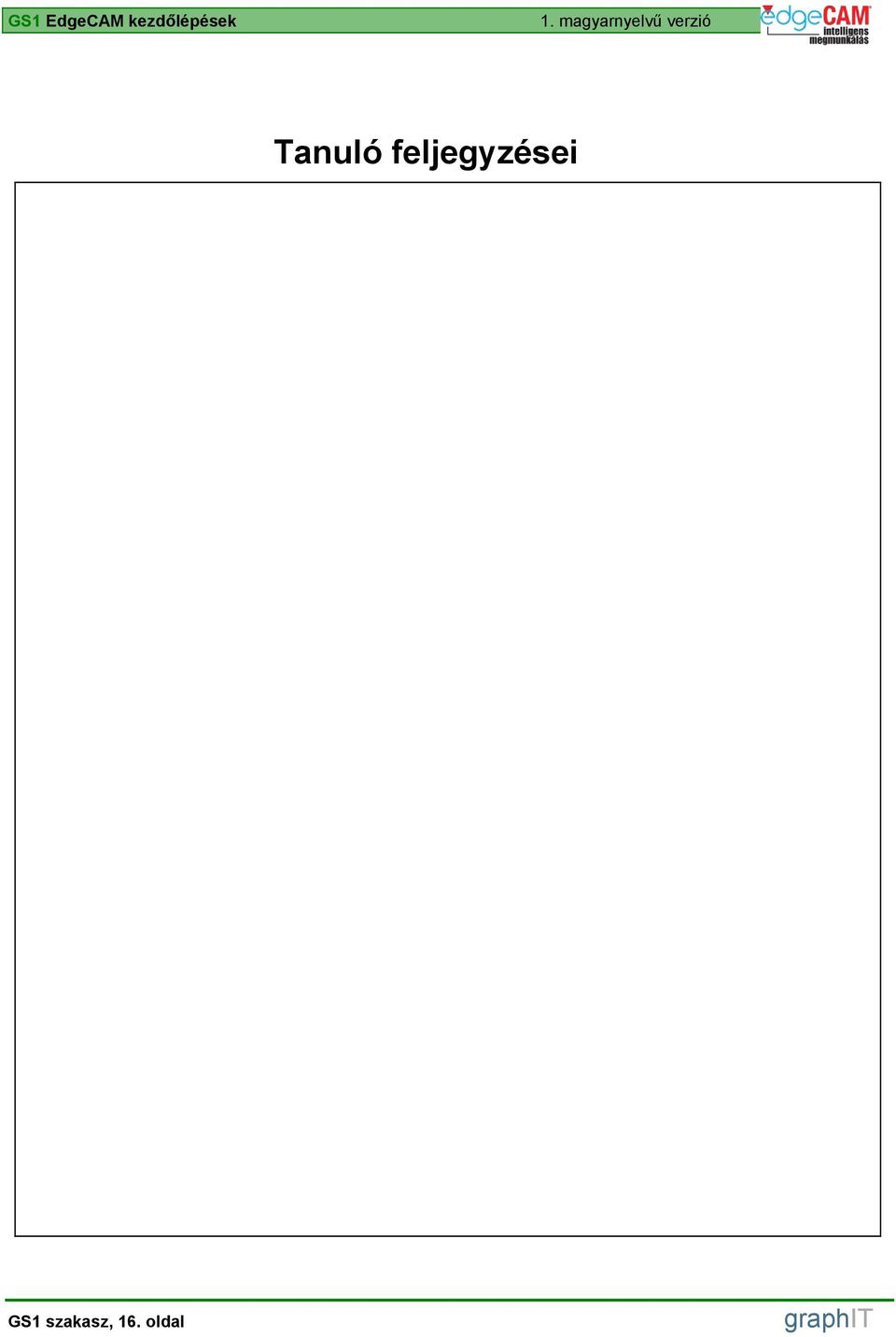

16 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Tanuló feljegyzései GS1 szakasz, 16. oldal graphit

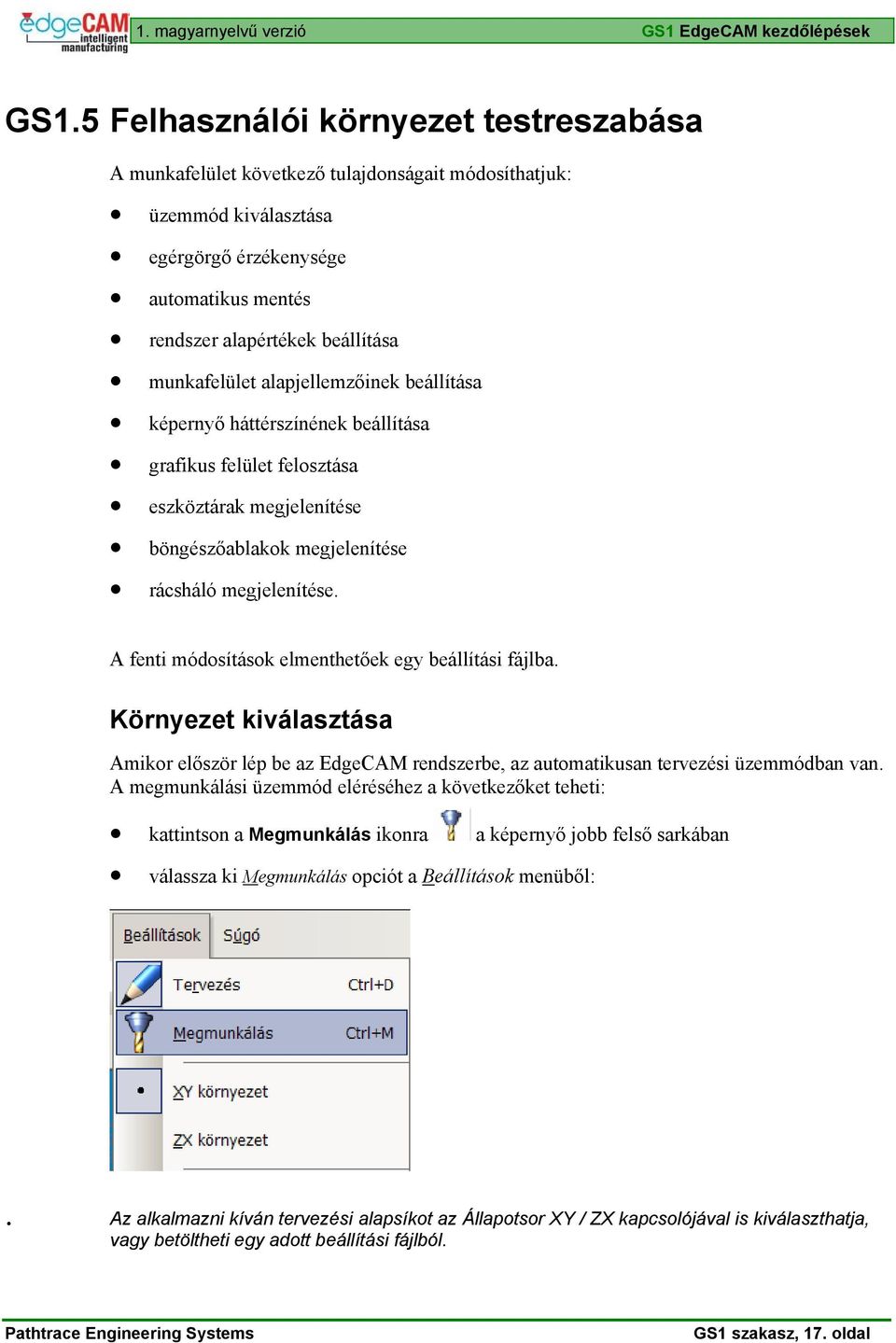

17 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.5 Felhasználói környezet testreszabása A munkafelület következő tulajdonságait módosíthatjuk: üzemmód kiválasztása egérgörgő érzékenysége automatikus mentés rendszer alapértékek beállítása munkafelület alapjellemzőinek beállítása képernyő háttérszínének beállítása grafikus felület felosztása eszköztárak megjelenítése böngészőablakok megjelenítése rácsháló megjelenítése. A fenti módosítások elmenthetőek egy beállítási fájlba. Környezet kiválasztása Amikor először lép be az EdgeCAM rendszerbe, az automatikusan tervezési üzemmódban van. A megmunkálási üzemmód eléréséhez a következőket teheti: kattintson a Megmunkálás ikonra a képernyő jobb felső sarkában válassza ki Megmunkálás opciót a Beállítások menüből:. Az alkalmazni kíván tervezési alapsíkot az Állapotsor XY / ZX kapcsolójával is kiválaszthatja, vagy betöltheti egy adott beállítási fájlból. Pathtrace Engineering Systems GS1 szakasz, 17. oldal

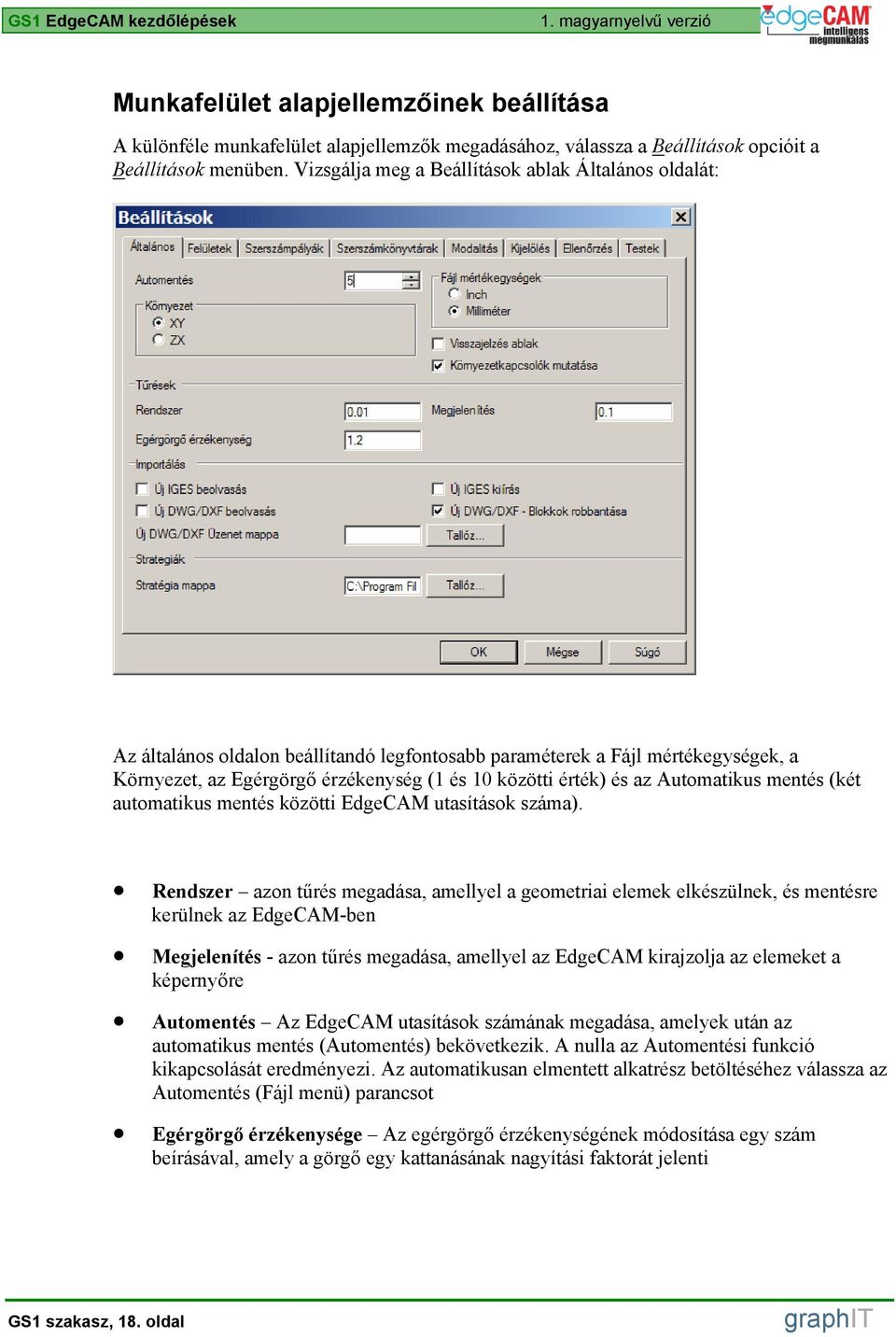

18 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Munkafelület alapjellemzőinek beállítása A különféle munkafelület alapjellemzők megadásához, válassza a Beállítások opcióit a Beállítások menüben. Vizsgálja meg a Beállítások ablak Általános oldalát: Az általános oldalon beállítandó legfontosabb paraméterek a Fájl mértékegységek, a Környezet, az Egérgörgő érzékenység (1 és 10 közötti érték) és az Automatikus mentés (két automatikus mentés közötti EdgeCAM utasítások száma). Rendszer azon tűrés megadása, amellyel a geometriai elemek elkészülnek, és mentésre kerülnek az EdgeCAM-ben Megjelenítés - azon tűrés megadása, amellyel az EdgeCAM kirajzolja az elemeket a képernyőre Automentés Az EdgeCAM utasítások számának megadása, amelyek után az automatikus mentés (Automentés) bekövetkezik. A nulla az Automentési funkció kikapcsolását eredményezi. Az automatikusan elmentett alkatrész betöltéséhez válassza az Automentés (Fájl menü) parancsot Egérgörgő érzékenysége Az egérgörgő érzékenységének módosítása egy szám beírásával, amely a görgő egy kattanásának nagyítási faktorát jelenti GS1 szakasz, 18. oldal graphit

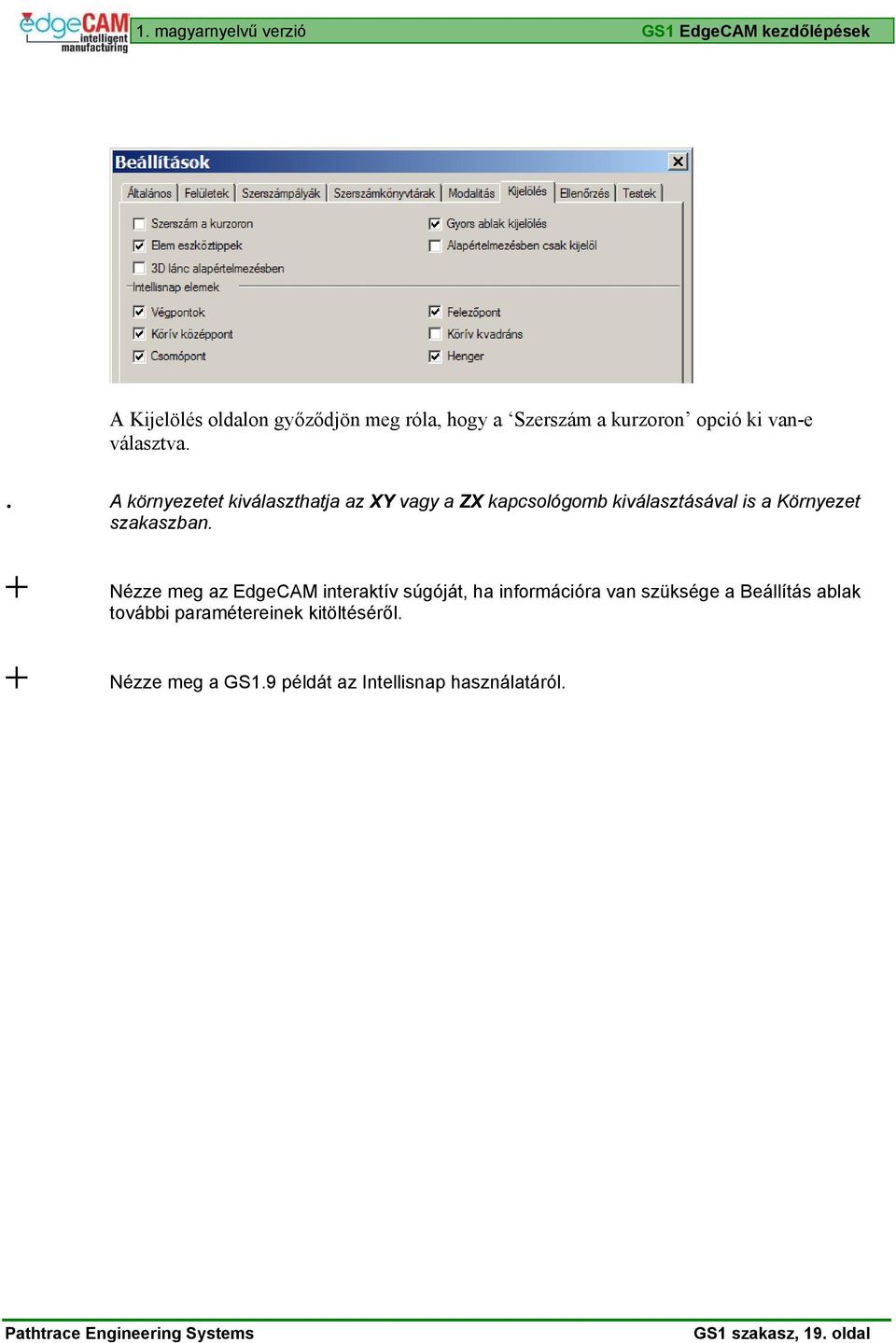

19 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések A Kijelölés oldalon győződjön meg róla, hogy a Szerszám a kurzoron opció ki van-e választva.. A környezetet kiválaszthatja az XY vagy a ZX kapcsológomb kiválasztásával is a Környezet szakaszban. + Nézze meg az EdgeCAM interaktív súgóját, ha információra van szüksége a Beállítás ablak további paramétereinek kitöltéséről. + Nézze meg a GS1.9 példát az Intellisnap használatáról. Pathtrace Engineering Systems GS1 szakasz, 19. oldal

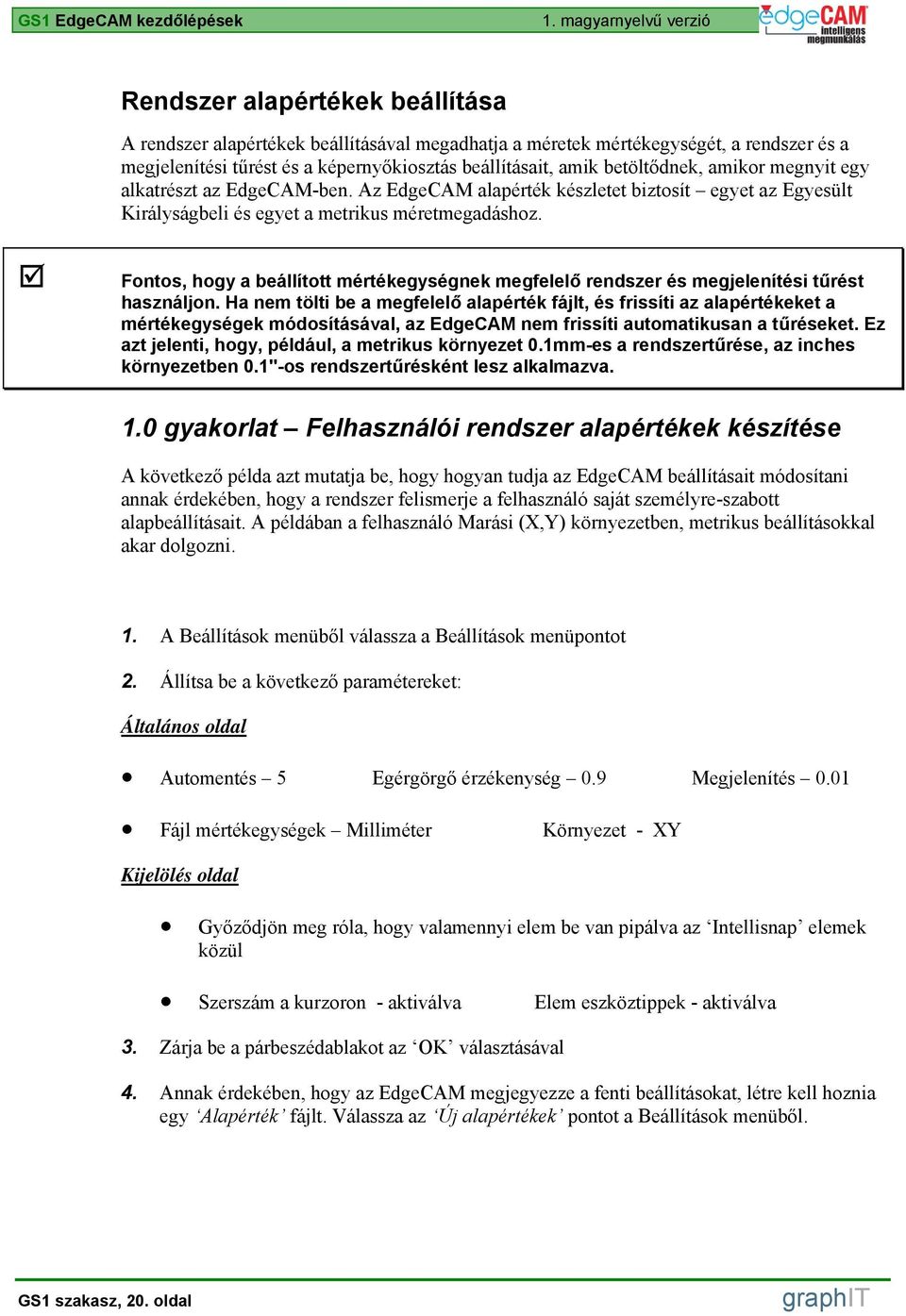

20 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Rendszer alapértékek beállítása A rendszer alapértékek beállításával megadhatja a méretek mértékegységét, a rendszer és a megjelenítési tűrést és a képernyőkiosztás beállításait, amik betöltődnek, amikor megnyit egy alkatrészt az EdgeCAM-ben. Az EdgeCAM alapérték készletet biztosít egyet az Egyesült Királyságbeli és egyet a metrikus méretmegadáshoz. Fontos, hogy a beállított mértékegységnek megfelelő rendszer és megjelenítési tűrést használjon. Ha nem tölti be a megfelelő alapérték fájlt, és frissíti az alapértékeket a mértékegységek módosításával, az EdgeCAM nem frissíti automatikusan a tűréseket. Ez azt jelenti, hogy, például, a metrikus környezet 0.1mm-es a rendszertűrése, az inches környezetben 0.1"-os rendszertűrésként lesz alkalmazva. 1.0 gyakorlat Felhasználói rendszer alapértékek készítése A következő példa azt mutatja be, hogy hogyan tudja az EdgeCAM beállításait módosítani annak érdekében, hogy a rendszer felismerje a felhasználó saját személyre-szabott alapbeállításait. A példában a felhasználó Marási (X,Y) környezetben, metrikus beállításokkal akar dolgozni. 1. A Beállítások menüből válassza a Beállítások menüpontot 2. Állítsa be a következő paramétereket: Általános oldal Automentés 5 Egérgörgő érzékenység 0.9 Megjelenítés 0.01 Fájl mértékegységek Milliméter Környezet - XY Kijelölés oldal Győződjön meg róla, hogy valamennyi elem be van pipálva az Intellisnap elemek közül Szerszám a kurzoron - aktiválva Elem eszköztippek - aktiválva 3. Zárja be a párbeszédablakot az OK választásával 4. Annak érdekében, hogy az EdgeCAM megjegyezze a fenti beállításokat, létre kell hoznia egy Alapérték fájlt. Válassza az Új alapértékek pontot a Beállítások menüből. GS1 szakasz, 20. oldal graphit

21 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések 5. Használja a Tallóz funkciót az EdgeCAM Support könyvtárának beállításához és hozzon létre egy új alapérték fájlt 6. Írjon be egy Fájlnevet az adott mezőbe, majd zárja be az ablakot a Mentés gomb választásával. Megfigyelheti, hogy több alapérték fájl is található ebben a mappában. Ezek a fájlok más EdgeCAM felhasználók alapbeállításait tartalmazzák. 7. Az EdgeCAM most elmentette az Ön személyre-szabott alapbeállításait. 8 Az alapérték fájl nem csak a Beállítások ablak beállításait tartalmazza, hanem megjegyzi a képernyő-pozíciót és az aktív grafikus ablakok számát is. Győződjön meg róla, hogy ezen beállítások is megfelelőek-e az Ön számára, mielőtt létrehozza az alapérték fájlt. Pathtrace Engineering Systems GS1 szakasz, 21. oldal

22 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió 1.1 gyakorlat Rendszer alapértékek beállítása Most megnézheti, hogy hogyan választhatja ki a korábban létrehozott alapérték fájlját. Ne felejtse el, hogy számos más felhasználó is használhatja az EdgeCAM-et. Így, annak érdekében, hogy a rendszer a kívánt módon működjön, a felhasználónak be kell állítania, hogy az EdgeCAM az Ő alapértékeit használja. 1. Válassza az Alapértékek kiválasztása opciót a Beállítások menüből. Vizsgálja meg az Alapértékek ablakot: 2. Kattintson a Tallóz gombra, és válassza ki a kívánt alapérték fájlt a keresőablakból. Minden alapérték fájl az EdgeCAM telepítési könyvtárának \cam\support mappájában található. Válassza ki a mill_mm.dft fájlt. 3. Válassza a 'Kiválasztott fájl' opciót a legördülő menüből a Betöltés induláskor mezőben, annak érdekében, hogy minden alapérték frissüljön egy alkatrész betöltésekor.. Válassza a 'Nincs változás opciót a kiválasztott alapérték fájl betöltéséhez, anélkül, hogy az mindig automatikusan módosulna egy alkatrész betöltésével. 4. Kattintson az OK gombra, a fő képernyőhöz való visszatéréshez.. Amikor egy külső adatformátumú fájlt, például egy IGES fájlt, tölt be, a modell mértékegysége az aktuális alapérték fájltól fog függni. + További a Beállítások ablak használatával kapcsolatos információkért nézze meg a 'Munkafelület alapjellemzőinek beállítása' szakaszt lentebb. GS1 szakasz, 22. oldal graphit

23 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Képernyő háttérszínének beállítása Az EdgeCAM módosíthatja a képernyő háttérszínét a Beállítások menü Színek menüpontjában. Nézze meg a Szín konfiguráció ablakot: Kattintson a Megadás gombra a Háttér mező mellet, egy másik szín kiválasztásához.. Szintén módosíthatja kijelölési színt is, amit az EdgeCAM az elemkiválasztásnál és az Intellisnap 'kiemelésnél' használ. Pathtrace Engineering Systems GS1 szakasz, 23. oldal

24 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Tanuló feljegyzései GS1 szakasz, 24. oldal graphit

25 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.6 Az EdgeCAM eszköztárak megértése A menükből elérhető parancsok nagy része egy eszköztár ikonjának választásával is elérhető.. Alapbeállításban nem az összes menü parancs érhető el az eszköztárakból, de minden parancs kihelyezhető. Az eszköztárakon elérhető parancsok attól függnek, hogy éppen melyik környezetben dolgozunk. Különböző eszköztárak és az eszköztárakban különböző parancsok jeleníthetőek meg tervezési és megmunkálási környezetben. Az eszköztárak megjelenítésének egyik módja a Nézet menü Eszköztárak almenüjében egy listából való kiválasztás. Ez a szakasz egy áttekintést nyújt az EdgeCAM-ben leggyakrabban használt eszköztárakról. Szokásos eszköztár A Szokásos eszköztár általános parancsokat nyújt, mint például a fájl megnyitása, mentése, nyomtatása vagy az átkapcsolás a tervezési és a megmunkálási környezet között. Tervezés eszköztár A Tervezés eszköztár egyszerű geometriai elemek létrehozásához szükséges alapvető parancsokat tartalmaz. Szerkesztés eszköztár A Szerkesztés eszköztár funkciói lehetővé teszik a geometriai elemek módosítását. Pathtrace Engineering Systems GS1 szakasz, 25. oldal

26 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Testek eszköztár A Testek eszköztár alaksajátosságok, és geometria testekről való legyűjtésére szolgál.. A testek eszköztár csak Solid Machinist jogosultsággal elérhető, ha van testmodell betöltve. Megjelenítés eszköztár A Megjelenítés eszköztár funkciói lehetővé teszik a geometriai elemek megjelenítésének és a nézet módosítását. Bemeneti opciók eszköztár A Bemeneti opciók eszköztár kiegészítő lehetőségeket nyújt az ön számára a geometriai elemek kiválasztásához és koordináták megadásához. Megmunkálás eszköztár A Megmunkálás eszköztár a szerszámpályák készítéséhez szükséges alapvető parancsokat tartalmaz. A megjelenített parancsok külön beállíthatóak a marási, az esztergálási és a huzalszikra környezetre. Műveletek eszköztár A Műveletek eszköztár megmunkáló műveletek definiálásának elindítását teszi lehetővé. Az elérhető parancsok attól függenek, hogy éppen esztergálási vagy marási környezetben van. Marási környezet Esztergálási környezet. A Műveletek eszköztár parancsai csak Megmunkálási környezetben elérhetőek. GS1 szakasz, 26. oldal graphit

27 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Marási ciklusok eszköztár A Marás eszköztár megmunkáló parancsok definiálását teszi lehetővé. Az elérhető parancsok attól függenek, hogy éppen esztergálási vagy marási környezetben van.. A Marás eszköztár parancsai csak Megmunkálási környezetben elérhetőek, ha egy szerszám előzőleg ki lett választva. Eszköztárak szerkesztése Egy eszköztár mozgatásához mozgassa az egérmutatót az eszköztár bal szélére (a pontvonalra), majd Fogja meg és Mozgassa az eszköztárat a kívánt pozícióba.. Figyelje meg, hogyan változik az egérmutató megjelenítése. Eszköztár-csoportok Megfigyelheti, hogy néhány ikon mellett fekete háromszög látható. Ez azt jelöli, hogy az ikon több kapcsolatban lévő parancsot tartalmaz. A vonal parancscsoport: A láncolás parancscsoport:. Az EdgeCAM mindig az utoljára használt parancs szimbólumára állítja az ikont. Pathtrace Engineering Systems GS1 szakasz, 27. oldal

28 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Gombok hozzáadása/törlése Minden eszköztár végén található egy, a gombok hozzáadására és törlésére szolgáló ikon. Erre az ikonra kattintva, módosíthatja az eszköztárat, hogy több vagy kevesebb ikont tartalmazzon. Az ikonok átmozgatásához a felhasználói felületen, nyomja le az Alt billentyűt és mozgassa át az ikont a kívánt pozícióba. Ha a grafikus területre mozgatja az ikont, az el fog tűnni. Eszköztár visszaállítása Az Eszköztár visszaállítása az adott eszköztár összes felhasználói módosítását törli. Az ikonok a Gyári beállítás -nak megfelelő pozícióban fognak megjelenni. 8 Az EdgeCAM figyelmezteti a felhasználót a visszaállítási opció alkalmazása esetén. GS1 szakasz, 28. oldal graphit

29 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Ablak eszköztárak Az EdgeCAM számos speciális eszköztárat Ablak -ként azonosít (a név a Microsoft s Windows -ból származik). Ezek az eszköztárat különböző rendszerinformációk megjelenítésére szolgálnak. Áthelyezhető Ablakok Az ablakok címkéi kiemelhetőek és a kívánt helyen elhelyezhetőek. Más szóval ahelyett, hogy bezárná az Ablak -ot, időlegesen felfüggesztheti a megjelenítését, oly módon hogy elhelyezi azt a képernyő szélén (nagyon hasonlóan a Teljes méret\kis méret opciókhoz a normál Windows-os alkalmazásokban). Ez az eszköz lehetőséget nyújt a felhasználónak arra, hogy nagyobb grafikus felhasználói felületen dolgozzon. Az Ablak -ok időleges elrejtésére a 9. verzió egy, az Ablak jobb felső sarkában található Gombostű ikont tartalmaz. Pathtrace Engineering Systems GS1 szakasz, 29. oldal

30 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Ha a Gombostű ikonra kattint az egér bal gombjával, miközben lenyomva tartja CTRL billentyűt, akkor az összes ablakot elrejti, a képernyő szélére helyezve őket. Az Ablakok megjelenítése Az ablak megjelenítéséhez mozgassa az egérmutatót a kívánt címkére, és az elő fog bukkanni. Az előző dokkolási állapot visszaállításához használja a CTRL-t és kattintson újra az Automatikus elrejtés ikonra. Visszajelzés ablak A visszajelzés ablak az EdgeCAM-ben különféle Ellenőrzési utasítások információinak megjelenítésére szolgál. Az ablak a Stratégiakezelő üzenetfájljának képernyőn történő megjelenítésére is szolgál, valamint olyan visszajelzésekre,mint a testmodell tűrése és az alaksajátosság keresés eredménye. GS1 szakasz, 30. oldal graphit

31 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Jobbklikk menü a visszajelzés ablakban A jobbklikk menü a visszajelzés ablakban a következő funkciókat nyújtja: Másolás Jelölje ki a másolni kívánt szöveget Törlés Az összes szöveget kitörli az ablakból Pathtrace Engineering Systems GS1 szakasz, 31. oldal

32 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Profilok Az EdgeCAM lehetőséget nyújt a felhasználónak, hogy az alapérték fájlokhoz hasonlóan létrehozza és elmentse saját, testreszabott eszköztár és képernyő-beállításait. A beállítások mentése profilleíró fájlokba történik, amelyek az EdgeCAM \support mappában találhatóak.. A profilokhoz.config kiterjesztés tartozik. A rendszer öt szabványos profilt tartalmaz, ezek az Általános, a Marási, az Esztergálási, a Maró/esztergáló és a Huzalszikra felület. A kívánt konfiguráció kiválasztásához kattintson jobb egérgombbal a menüsorra és válassza ki azt a listából. Állapotsor Az állapotsor az EdgeCAM képernyő bal alsó sarkában található parancs-üzenet. A parancs üzenet csak akkor jelenik meg, ha valamilyen funkció aktív (pl. vonal készítése, szerszám gyorsjárat). A parancs-üzenet elrejthető a Nézet menü Állapotsor pontjának kikapcsolásával. + Új eszköztár készítéséről az környezetfüggő súgóból nyerhet további információkat GS1 szakasz, 32. oldal graphit

33 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések 2.0 gyakorlat Saját profil készítése Ez a gyakorlat azt mutatja be, hogy hogyan módosíthatja az EdgeCAM felhasználói felület megjelenését az eszköztárak testreszabásával. Továbbá megmutatja, hogy hogyan lehet elmenteni a testreszabott eszköztárakat egy új profil létrehozásával. 8 Bizonyosodjon meg róla, hogy az előző gyakorlatot végrehajtotta, mielőtt ezt elkezdi. 1. Indítsa el az EdgeCAM-et és válassza a Metrikus/ Marási környezetet. 2. A Nézet/Eszköztárak menüből válassza Default.config profilt az Általános felület -ből. A Default.config egy gyárilag beállított profil, amit az EdgeCAM telepítéskor létrehoz 3. Ahogy lent látható, mozgassa a két függőlegesen rögzített eszköztárat, úgy, hogy a Testek eszköztár mellett ne maradjon üres hely. 4. Törölje az Ablakba igazítás ikont a Megjelenítés eszköztárból (a lenti ábrának megfelelően) Pathtrace Engineering Systems GS1 szakasz, 33. oldal

34 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Tartsa lenyomva az Alt billentyűt, fogja meg és mozgassa az ikont a grafikus területre 5. Az aktuális képernyőkiosztás elmentéséhez egy új profil készítésével, válassza a Testreszabás menüpontot az Eszköztárak menüből 6. Válassza a Konfigurációk fület és ott a Készít opciót 7. Írja be a vezetéknevét az Új konfiguráció ablakba, majd válassza az OK -t 8. Válassza a Bezár gombot a párbeszédablakból való kilépéshez GS1 szakasz, 34. oldal graphit

35 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések 9. Észre fogja venni, hogy az EdgeCAM elkészíti az Ön saját profilját. A profilt az Eszköztár menüből teheti aktívvá. + Eszköztár konfigurációk kiválasztásáról és mentéséről a környezetfüggő súgóból nyerhet további információkat. Testreszabás Az EdgeCAM lehetővé teszi a felhasználónak, hogy teljesen átalakítsa és testreszabja a felhasználói felületet a saját egyedi igényeinek megfelelően. Ezen funkcióból adódóan valójában elmondhatjuk, hogy nincs Szabványos EdgeCAM felhasználói felület. Íme néhány példa, hogy mi valósítható meg a testreszabási funkciókkal: Új előugró böngészők és áthelyezhető ablakok XP stílusú eszköztárak XP stílusú párbeszédablakok Ikonok megjelenítése a menükben Hatékony eszköztár és menü testreszabás Eszköztár és menü parancsainak csoportosítása Szövegmegjelenítés lehetősége az ikonokkal PDI és PCI testreszabás támogatása Fejlesztett gyorsbillentyű funkciók Pathtrace Engineering Systems GS1 szakasz, 35. oldal

36 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió A konfigurációk hordozhatóak rendszerek között Különböző profilok a tervezéshez és a megmunkáláshoz. Ez azt jelenti, hogy a rendszer megjegyzi, hogy melyik profil volt bekapcsolva átkapcsolás előtt. Mindkét profil egy profilleíró fájlban van eltárolva. A nem elérhető ikonok kiszürkülnek, és nem tűnnek el a felhasználói felületről. Parancsok A Parancsok oldal lehetővé teszi a felhasználó számára funkciók hozzáadását és törlését mind az eszköztárakban, mind a menükben. A testreszabás során bármely parancs eltávolítható a menükből, egyszerűen a grafikus területre mozgatással. Egy parancs adott eszköztárhoz vagy menühöz való hozzáadásához, válassza ki az adott parancsot az őt tartalmazó kategóriából, majd mozgassa a kívánt pozícióba. GS1 szakasz, 36. oldal graphit

37 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.7 Elemek készítése és pozícionálása Ha az EdgeCAM rendszerben dolgozik, különféle típusú Elemek -kel fog találkozni. Egy elemet úgy értelmezzük, mint bármilyen a Tervezési vagy Megmunkálási környezetben készített tétel. Például: pontok vonalak körök és körívek görbék felületek testek folytonos elemek csoport elemek szerszámpályák. + A különböző elemtípusokról az EdgeCAM Tervezési felhasználói kézikönyvből nyerhet további információkat. Elemek pozícionálása Akár készít, akár mozgat vagy akár töröl egy elemet, nagyon fontos, hogy tisztában legyen azzal, hogy hogyan tudja megfelelően megadni a parancsot. Például ilyen gyakori parancsok: Vonal/körív készítése és megfelelő elhelyezése a képernyőn Marószerszám mozgatása (lineáris interpolációval/gyorsjárattal) Megmunkálási koordinátarendszer elhelyezése az alkatrészen Elem kijelölése törlésre Minden ilyen parancsnál szükség van egy kiválasztási vagy pozícionálási utasításra. A leggyakrabban használt három utasítás: Szabad kiválasztás elem elhelyezése egy tetszőleges pontba Elem kiválasztás létező pozíció pontos kiválasztása Koordináta bevitel elempozíció megadása az X,Y és Z koordináták segítségével Pathtrace Engineering Systems GS1 szakasz, 37. oldal

38 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió EdgeCAM egérvezérlés Az egér által vezérelt funkciók részletesen lent láthatóak:. Attól függően, hogy milyen üzemmódban van vagy egy parancsban hol tart, az egérgombok különböző funkciót vezérelnek. A modell kezelése sokkal egyszerűbb, ha görgős egérrel dolgozik. GS1 szakasz, 38. oldal graphit

39 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Elemtulajdonságok beállítása Különféle színeket, fóliákat és stílusokat használhat, hogy jól meg tudja különböztetni az összetett alkatrészek különböző elemeit. Használja a következő mezőket a Szokásos eszköztárból, az elemek színének, fóliájának és stílusának beállítására: Szín Fólia Válasszon egy színt a legördülő listából. Válasszon egy fóliát a böngészőből, vagy a legördülő listából. Más esetben, írjon egy új fólianevet a böngészőbe. Stílus Válasszon egy vonalstílust a legördülő listából. Koordináták értelmezése Pathtrace Engineering Systems GS1 szakasz, 39. oldal

40 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Használhat Descartes-féle, poláris vagy szögkoordinátákat is az EdgeCAM-ben. Ez a segédlet Descartes-féle koordináták alkalmazását feltételezi. Emlékezzen rá, hogy dolgozhat XY (marási) környezetben vagy ZX (esztergálási) környezetben. Az EdgeCAM képernyő jobbalsó sarkában ellenőrizheti, hogy melyik koordináta-megadási üzemmódban dolgozik. Az üzemmód az adott gombra kattintva módosítható is. Esztergálás, metrikus méretmegadás átmérőben Marási üzemmód, inch-es méretmegadás A következő módokon adhat meg koordinátákat: a Koordináta bemenet ikonra kattintva a Bemeneti beállítások eszköztáron az X, Y vagy Z billentyűk leütésével a billentyűzeten. Ekkor megjelenik a Koordinátamegadás ablak:. Az ablak lenyitható a További>> gombra kattintva. A kinyitott ablakban a <<További gombra kattintva a fenti szűkített ablak jelenik meg. GS1 szakasz, 40. oldal graphit

41 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Írja be a kívánt koordinátákat a Parancs mezőbe vagy a paramétermezőkbe. Egy újabb koordinátacsoport megadásához az aktuális parancson belül, például egy vonal végpontjának megadásához, kattintson a Folytatás-ra vagy üssön, -t (vesszőt) a billentyűzeten, majd adja meg a második koordinátacsoportot. Ha csak egy koordinátát ad meg, az EdgeCAM feltételezi, hogy az összes többi érték változatlan maradt. Például, ha egy vonal kezdőpontjára X0Y0-t adott meg,aztán a végpontra Y100-at, az EdgeCAM feltételezi, hogy az X értéke 0 és egy függőleges vonalat rajzol X0Y0-tól X0Y100-ig. Mindaddig folytathatja a koordinátamegadást, ha az aktuális funkció ezt lehetővé teszi, amíg az OK gombra nem kattint a feladat befejezéséhez. 3.0 gyakorlat Elemek pozicionálása 1. A Geometria menüből válassza a Vonal funkciót 2. Figyelje meg a megjelenő párbeszédablakot most meghatározhatja a vonal jellegét. Állítsa be a következő paramétereket: Vízszintes bepipálva Hossz 100mm Pathtrace Engineering Systems GS1 szakasz, 41. oldal

42 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió 3. Lépjen ki az ablakból az OK választásával Figyelje meg az üzenetet a képernyő bal alsó sarkában: Pont, amin a vonal áthalad 4. Mozgassa az egérmutatót bárhova a grafikus területen és kattintson a bal egérgombbal most a Szabad kiválasztást alkalmazza. Készítsen még véletlen elhelyezésű vonalakat. 5. Mozgassa az egérmutatót a KKR mutató fölé (a koordinátarendszer mutató a képernyő közepén található) (ez az X0Y0 pozíció) kattintson a bal egérgombbal most az Elem kiválasztást alkalmazza A koordinátarendszer origójának megadása az X0 Y0 és Z0 koordináták beírásával is végezhető. 6. Fejezze be a parancsot a jobb egérgombbal kattintva. 7. Kattintson az Elemek ellenőrzése gombra a Szokásos eszköztáron és ellenőrizze az utolsó vonalat. 8. Figyelje meg a parancs üzenetet Válassza ki az ellenőrzendő elemek mozgassa az egérmutatót az utolsó vonalfölé, majd kattintson a bal egérgombbal - most az Elem kiválasztást alkalmazza. A kezdőpont X0Y0? GS1 szakasz, 42. oldal graphit

43 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések 9. Fejezze be a parancsot a jobb egérgomb választásával. Gondolkozzon el a vonal ellenőrzésének további lehetőségéről! 10. Kattintson a Törlés ikonra és törölje az előbb létrehozott vonalakat. 11. Figyelje meg a parancs üzenetet Válassza ki a törölni kívánt elemeket mozgassa az egérmutatót egy vonalfölé, majd kattintson a bal egérgombbal - most az Elem kiválasztást alkalmazza 12. Fejezze be a parancsot a jobb egérgomb választásával. Az EdgeCAM mindig üzen Önnek, hogy a megfelelő lépést tegye meg az aktuális parancsban. Figyelje mindig az állapotsort a képernyő alján. Pathtrace Engineering Systems GS1 szakasz, 43. oldal

44 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió 3.0a gyakorlat Alkatrész pozícionálása koordináták segítségével A következő példa tárgya egy alkatrész pontos beillesztése egy egyszerű készülékbe. Két EdgeCAM alkatrészfájlt használunk, az egyik a készülék, a másik az alkatrész modellje. A gyakorlat tovább mélyíti a szabad- és elem-kiválasztási ismereteit, valamint bevezeti Önt a koordináták használatába. 1. Nyissa meg Készülék.ppf fájlt 2. A Fájl menüben válassza a Beszúrás almenüt, majd abban a Munkadarab menüpontot 3. Válassza a Tallóz parancsot a Alkatrész.ppf nevű alkatrész kiválasztásához 4. Pipálja be a Beillesztési pont opciót 5. Lépjen ki a párbeszédablakból az OK gomb választásával 6. Figyelje meg a parancs-üzenetet: Adja meg az alkatrész beszúrási pontját GS1 szakasz, 44. oldal graphit

45 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések 7. Válassza a Koordináta bemenet ikont és írja be a következő értékeket: X50 Y40 Z-10 A koordináták megadására - az ikon alkalmazása helyett- leütheti az X billentyűt a billentyűzeten, majd beírhatja a kívánt koordinátákat a fenti ablakba. (X50Y40Z-10) 8. Fejezze be a műveletet az egér jobbgombjával kattintva, vagy leütve az Enter billentyűt Pathtrace Engineering Systems GS1 szakasz, 45. oldal

46 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió GS1.8 Nézet módosítása Az alkatrész képernyőn való megjelenítésének számos módja van, amit a következőkkel módosíthat: nézet nagyítása kicsinyítése nézet forgatása nézet mozgatása nézet irányának kiválasztása 3D mozgásvezérlő alkalmazása. Nézet nagyítása kicsinyítése Egy nézet nagyításához válassza a Nagyítás Egy nézet kicsinyítéséhez válassza a Kicsinyítés ikont a Megjelenítés eszköztárból. ikont a Megjelenítés eszköztárból. Ha az egerén van görgő, akkor ezt is használhatja nagyításra és kicsinyítésre a görgő előre és hátrafelé való forgatásával. Az alkatrész adott területére való ránagyításhoz válassza a Terület nagyítása Megjelenítés eszköztárból. ikont a Figyelje meg, hogy az egérmutató alakja megváltozik: Nyomja le az egér balgombját és rajzoljon egy 'ablakot' a terület köré, amit ki akar nagyítani, majd engedje fel a balgombot. A kiválasztott terület ki fogja tölteni az ablakot. A teljes modell ablakba igazításához, azaz ahhoz, hogy a teljes modellt láthassa a képernyőn, válassza az Ablakba igazítás ikont a Megjelenítés eszköztárból. Az ablakba igazítás az egérgörgővel (középső gomb) duplán kattintva is végrehajtható. GS1 szakasz, 46. oldal graphit

47 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Nézet forgatása Lehetősége van a nézet elforgatására, ha például, meg akarja nézni, hogy hogyan néz ki az alkatrésze 3D-ben, különböző irányokból. A forgatási üzemmód aktiválásához válassza a Forgatás eszköztárból. ikont a Megjelenítés Figyelje meg, hogy az egérmutató megváltozik, így mutatva, hogy Ön a forgatási üzemmódban van: Ezután az egér balgombját lenyomva, az egér mozgatásával végezheti a forgatást. A nézet forgatását, az egér jobbgombját a grafikus területen lenyomva és az egeret kívánt módon mozgatva is végezheti. Az EdgeCAM abba az irányba forgatja a nézetet, amerre a az egér mozog. Nézetablak vonszolása A nézetablak vonszolásával ehetősége van a modell mozgatására a grafikus felületen. Ez igen hasznos, ha a modellnek valamely aktuálisan nem látható területét kívánja a nézetbe mozgatni. Az ablakvonszolási üzemmód aktiválásához válassza a Nézetablak vonszolása Megjelenítés eszköztárból. ikont a Figyelje meg, hogy az egérmutató megváltozik, így mutatva, hogy Ön az ablakvonszolási üzemmódban van: Amikor az ablakvonszolási üzemmódban van, tartsa lenyomva a bal egérgombot a modell felett, és mozgassa az egeret a megfelelő pozícióba. Az EdgeCAM abba az irányba mozgatja a nézetet, amerre a az egér mozog. Ha az egerén van görgő, akkor ezt is használhatja a nézetablak vonszolására a görgőt lenyomva a vonszolni kívánt pozícióban és az egeret a kívánt pozícióba mozgatva. Pathtrace Engineering Systems GS1 szakasz, 47. oldal

48 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Nézet irányának kiválasztása A kékszínű nézet-állapotsor a grafikus képernyő balalsó sarkában mindig az aktuálisan megjelenített nézet irányát mutatja, például, a 'Felül' nézetirányt. Ön módosíthatja a nézet irányát, ha egy másik szögből akarja megvizsgálni a modellt. A nézetirány módosításához, kattintson a kékszínű nézet-állapotsorra, és válassza ki a kívánt irányt a megjelenő menüből:. Az EdgeCAM egy pipával jelöli az aktuálisan kiválasztott nézetet. Fejlesztett egérvezérlés Nagyítás és forgatás egy pont körül A nagy alkatrészek megjelenítésének módosítását segíti a modell-gyújtópont megadásának lehetősége, így a modell egy megadott pont körül forgatható és nagyítható. Nagyítás egy pontra Az egérgörgő segítségével az aktív nézet aktuális egérmutató pozíciójához képest nagyíthat, vagy kicsinyíthet. Kattintson a modell egy pontjára, és mozgassa a görgőt előre a nagyításhoz vagy visszafelé a kicsinyítéshez, miközben a Ctrl billentyűt lenyomva tartja. Az egérmutató pozíciója a képernyő közepére fog ugrani és a nagyítás pontosan e körül a pont körül fog megtörténni. Forgatás egy pont körül A modell pont körüli forgatásához mozgassa az egérmutatót a modell kívánt pozíciójába, és válassza ki ezt a pontot a forgatás középpontjául a egér balgombjával kattintva, miközben a Ctrl billentyűt lenyomva tartja. A kiválasztott pont a képernyő közepére fog ugrani. A pont körüli nagyítás és forgatás kikapcsolásához, hajtsa végre az ablakba igazítást. GS1 szakasz, 48. oldal graphit

49 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések + 3D mozgásvezérlő alkalmazása 3D mozgásvezérlővel is lehetséges az EdgeCAM alkatrész-fájlok képernyőn történő megjelenítésének módosítása. A 3D mozgásvezérlő egy olyan háromdimenziós bemeneti eszköz, mint a Space Mouse, amely lehetőséget nyújt a 3D-s modell X, Y és Z eltolására, valamint az X, Y és Z körüli elforgatására. Lehetőséget nyújt a grafikus képernyő megjelenésének teljes 3D vezérlésére. Nézet módosítása 3D mozgásvezérlővel Amikor 3D mozgásvezérlőt használ a nézet mozgatására, használja azt a következőknek megfelelően (a tengelyirányokat a fenti ábrán láthatja): Tolja előre kicsinyítéshez Húzza hátra nagyításhoz Tolja balra balra mozgatáshoz Tolja jobbra jobbra mozgatáshoz Nyomja le lefelé mozgatáshoz Húzza fel felfelé mozgatáshoz Döntse előre /hátra a modell X-tengely körüli forgatásához Döntse balra/jobbra a modell Z-tengely körüli forgatásához Forgassa órajárással egyező/ellentétes irányba a modell Y-tengely körüli forgatásához + További információkért a mozgásvezérlő kezeléséről olvassa el a mozgásvezérlő telepítési és használati útmutatóját. Pathtrace Engineering Systems GS1 szakasz, 49. oldal

50 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Grafikus felület felosztása Feloszthatja az EdgeCAM grafikus felületét vízszintesen vagy függőlegesen, hogy egy alkatrészt egyidejűleg több ablakban is megjelenítsen. Ez különösen hasznos, ha, például két vagy több különböző nézetirányban kívánja az alkatrészét egyidejűleg megjeleníteni, vagy ki akar nagyítani az alkatrész adott részét, miközben az eredeti nézetet is meg kívánja tartani. Számos lehetősége van a grafikus képernyő felosztására: válassza a Vízszintes osztás vagy Függőleges osztás opciót a Nézet menüből jobbklikk a grafikus területre, és válassza Vízszintes osztás vagy Függőleges osztás opciót a megjelenő gyorsindító menüből. a grafikus ablak jobb alsó sarkában látható ikonok közül választva Az EdgeCAM két ablakra osztja fel a grafikus területet: Vízszintes kiosztás Függőleges kiosztás Az EdgeCAM automatikusan beállítja a nézetablakok méretét megfigyelheti, hogy a felosztás egyenlő arányban történik. Módosíthatja a nézetablak méretét az egérmutatót a nézetablak fölé mozgatva figyelje meg, hogy az egérmutató megváltozik egy kétvégű nyílra. Nyomja le az egér balgombját és mozgassa az egeret. Nézetablakok módosítása Az EdgeCAM lehetővé teszi a nézetablakok irányának módosítását a nézetablak bal alsó sarkában található nézet-állapotsor kiválasztásával. GS1 szakasz, 50. oldal graphit

51 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések. Megjegyzés: Az Esztergálási és a Marási nézet különböző elnevezéseket használ. A nézetablakokat és a grafikus ablak felosztását bármilyen tetszőleges módon beállíthatja. A kiválasztott opcióktól függően a képernyő a következő módon is kinézhet: A nézetablak bezárásához jobbklikk bárhol a megfelelő ablakban, aztán válassza az Ablak bezárása opciót a megjelenő gyorsindító menüből: Pathtrace Engineering Systems GS1 szakasz, 51. oldal

52 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Választhatja az X szimbólumot is a grafikus ablak jobb alsó sarkában látható ikonok közül.. Az összes fent említett parancs, elérhető a Nézet menüből(a felhasználói felület adott beállítása mellett). GS1 szakasz, 52. oldal graphit

53 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések 3.0b gyakorlat Nézet beállítása Ez a gyakorlat lehetővé teszi a az alkatrész-megjelenítés módosításának gyakorlását 1. Nyissa meg a Hosszú db.ppf nevű fájlt 2. Gyakorolja a mozgatást, a nagyítást és a forgatást Az alkatrész egyértelműen egy esztergált darab figyelje meg a nézetirányok nevét, amelyek teljesen eltérőek a marási környezetben használt nézetelnevezésektől 3. Próbálja ki a pont körüli nagyítást és forgatás vezérlését is ez lehetővé teszi az Ön számára, hogy megadja a pontot, amely körül a darab mozogni fog. Használja a képen jelölt pontokat, mint a forgatás és nagyítás középpontját. 4. Mozgassa az egeret a darab fölé, nyomja le a Ctrl billentyűt, majd kattintson a jobboldali egérgombbal. Figyelje meg, hogy a darab az aktuális egérmutató pozícióba ugrik. A pont körüli nagyítás és forgatás nézeteit szükség esetén nézze meg az előző oldalon Pathtrace Engineering Systems GS1 szakasz, 53. oldal

54 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Tanuló feljegyzései GS1 szakasz, 54. oldal graphit

55 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések GS1.9 Az Intellisnap használata Az Intellisnap alkalmazása koordináták megadására Az Intellisnap eszköz lehetővé teszi, egy pozíció megadását a grafikus felületen, egy létező elem kiválasztásával. Például, megadhatja egy új elem vagy egy megmunkálási utasítás kezdőpontját egy létező egyenes végpontjában. Kiválaszthatja: elemek végpontját elemek felezőpontját körök és körívek középpontját. Az Intellisnap használatához egyszerűen mozgassa az egérmutatót egy létező elem vég-, felező-, középpontja közelébe. Az EdgeCAM kiemeli e kiválasztott elemet az Intellisnap 'előválasztási' színével, megjelenít a kiválasztott pont körül egy négyzetet, keresztet, vagy kört az előválasztási színnel és információkat jelenít meg egy eszköztipp ablakban a kiválasztott pontról, ahogy az lentebb látható: Elem végpontja Elem felezőpontja Elem középpontja A pozíció megadásához kattintson bal egérgombbal, míg a felbukkanó négyzet, kereszt vagy kör látható.. Az Intellisnap előválasztó színe módosítható a Szín konfiguráció párbeszédablak segítségével. Az Intellisnap alkalmazása geometria vizsgálatára Az Intellisnap-nek számos hasznos funkciója van, amelyek a felhasználónak az EdgeCAM. hatékony felhasználásában nyújtanak segítséget. Az Intellisnap használható tervezési segédeszközként,valamint az alkatrészfájlban található elemek vizsgáló eszközeként is. Az Intellisnap bekapcsolása a bal egérgombbal a grafikus képernyőre kattintva meghívható gyorsindító menüből végezhető az Intellisnap menüpontra kattintva. Pathtrace Engineering Systems GS1 szakasz, 55. oldal

56 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió Ha az Intellisnap aktív, akkor az egérmutatót egy elem fölé mozgatva, az előválasztási színre vált, és a képernyőn információ jelenik meg az elemről egy eszköztipp mezőben. A V billentyűt lenyomva az információ megjelenése közben, egy sokkal részletesebb elemtulajdonságokat tartalmazó kiterjesztett üzenetablak jelenik meg. A nagyobb információablak marad aktív mindaddig, míg nem üti le újra a V billentyűt. Tab billentyű Amikor több elem is közel van az egérmutatóhoz, a Tab billentyű jele jelenik meg egérmutatóként, hogy tájékoztassa önt erről az eseményről. Az információs mező ekkor egy referenciaszámot is tartalmaz, amely jelzi az egérmutató közelében lévő elemek számát. Használja a Tab billentyűt az elemeken történő végigléptetéshez. GS1 szakasz, 56. oldal graphit

57 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Pathtrace Engineering Systems GS1 szakasz, 57. oldal

58 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió 4.0 gyakorlat Az Intellisnap használata A gyakorlat azt a célt szolgálja, hogy megismertesse Önnel az Intellisnap használatát. 1. Nyissa meg az Intellisnap.ppf nevű fájlt (Ha nem rendelkezik a megfelelő Testmegmunkáló jogosultsággal, akkor nyissa meg az Intellisnap csak drótváz.ppf nevű fájlt) 2. Győződjön meg róla, hogy az Intellisnap funkció aktív. 3. Mozgassa az egérmutatót a modell fölé, és figyelje meg a megjelenő eszköztipp visszajelzést 4. Amikor az eszköztipp megjelenik, nyomja le a V billentyűt a billentyűzeten az információs mező kibővítéséhez: 5. Amikor több elem van az egérmutató közvetlen közelében, a TAB billentyű szimbóluma megjelenik. Nyomja le a TAB billentyűt az elemeken történő végigléptetéshez. 6. Gyakorolja az Intellisnap funkciót. Próbálja ki a ki- és bekapcsolást, valamint a V és TAB billentyűk használatát is. Tanuló feljegyzései GS1 szakasz, 58. oldal graphit

59 1. magyarnyelvű verzió GS1 EdgeCAM kezdőlépések Pathtrace Engineering Systems GS1 szakasz, 59. oldal

60 GS1 EdgeCAM kezdőlépések 1. magyarnyelvű verzió GS1.10 Fóliák kezelése A fóliák lehetővé teszik az elemek elkülönítését különféle fóliákra, így azok láthatóvá és láthatatlanná tehetőek. Ez a geometria és a szerszámpályák hatékonyabb kezelését teszi lehetővé. A böngésző egy gyors és hatékony megoldás a fóliák kezelésére, és minden fóliával kapcsolatos feladat, mint a fólia létrehozása, megjelenítése és szerkesztése ezen keresztül végezhető. Fólia létrehozása Egy új fólia létrehozásához kattintson az egér jobbgombjával bárhova a Fólia böngészőbe. Ennek hatására megjelenik egy menü, amiből kiválaszthatja az Új menüpontot. Ekkor a következő párbeszédablak jelenik meg, ahol egy név adható meg az új fóliához. A Mutat opció kiválasztásától függően az új fólia lehet látható, vagy elrejtett. Az OK választását követően egy új fólia jelenik meg a böngészőben. GS1 szakasz, 60. oldal graphit
