1 magasépítési tanszék fedélszerkezetek eloadás épületszerkezetek ll 2008 / 2009 ösz YBL MIKLÓS ÉPÍTÉSTUDOMÁNYI KAR 1146 Budapest Thököly út 74 magasepites. ymmf. hu 2007 pálóczi tibor

2 0 szakirodalom TÓTH LÁSZLÓ DR. OSZTROLUCZKY MIKLÓS DR. GÁBOR LÁSZLÓ DR. TÓTH ELEK VERLAG DASHÖFER (kiadó) SCHUNCK-FINKE-JENISCH-OSTER FRICK-KNÖLL MAGASTET K l.-ll. kötet MAGASÉPÍTÉSTAN ll. ÉPÜLETSZERKEZETTAN lll. ÁCSSZERKEZETEK I. TET SZERKEZETEK A-tól Z-ig DACH ATLAS BAUKONSTRUKTIONSLEHRE ll. ANDREA DEPLAZES CONSTRUCTING ARCHITECTURE WORLD WIDE WEB

3 1 tet k csoportosítása

4 1 tet k csoportosítása magastet k tet fajták x lapostet k küls vízelvezetés x o -ban hajlásszög bels vízelvezetés % -ban közepes: 16 o < < 45 o meredek: 45 o < értékek 1% < x < 8%

5 2 tet k részei

6 2 tet k részei és elnevezésük tet sík kontycsúcs élgerinc gerinc / taréj vápa / hajlat oromél eresz vízelvezetés iránya oromfal vápat

7 3 tet formák

8 3 /0 tet formák tet forma választását befolyásoló tényez k esztétikai követelmények az épület geometriai és szerkezeti adottságai éghajlati és környezeti jellemz k építéshatósági el írások a padlástér hasznosítási módja az alkalmazni kívánt tet fedés anyaga gazdaságossági szempontok

9 3 /1 tet formák félnyeregtet keresztmetszet hosszmetszet f részfogtet

10 3 /2 tet formák nyeregtet keresztmetszet hosszmetszet bazilikatet váltott f részfogtet

11 3 /3 tet formák kontytet keresztmetszet hosszmetszet csonka kontytet oromzatos kontytet

12 3 /4 tet formák manzardtet keresztmetszet hosszmetszet kontyolt manzardtet csonka kontyolt manzardtet

13 3 /5 tet formák sátortet keresztmetszet hosszmetszet kereszttet rombusztet

14 4 fedélidom-szerkesztés

15 4 /1 fedélidom-szerkesztés egymást metsz ereszvonalakra illesztett tet síkok azonos hajlásszög esetén = metszésvonala a metsz pontból indul ki hajlásszöge kisebb a tet síkok hajlásszögénél vetülete a szögfelez re esik eltér hajlásszög esetén > metszésvonala a metsz pontból indul ki hajlásszöge kisebb a tet síkok hajlásszögénél vetülete a meredekebb hajlásszög tet sík irányába tér el

16 4 /2 fedélidom-szerkesztés egymással párhuzamos ereszvonalakra illesztett tet síkok azonos hajlásszög esetén = metszésvonala az ereszvonallal párhuzamos a két ereszvonal között középre kerül és vízszintes eltér hajlásszög esetén > metszésvonala az ereszvonallal párhuzamos a meredekebb tet síkhoz tartozó ereszvonalhoz kerül közelebb és vízszintes

17 4 /3 fedélidom-szerkesztés egymással nem párhuzamos ereszvonalakra illesztett tet síkok nyeregtet esetén metszésvonala az ereszvonalak távoli metszéspontjából indul a szögfelez egyenesre illeszkedik és nem vízszintes kontytet esetén az emelked metszésvonal (gerinc) helyettesítend ereszekkel párhuzamosan szerkesztett vízszintes gerincvonalakkal és háromszög vetület, kishajlású vagy vízszintes tet szakasszal

18 4 /4 fedélidom-szerkesztés kontytet korrekciója azonos hajlásszög síkokkal szerkesztett konytet rövid gerinccel esztétikailag kedvez tlen kontyoló tet síkok hajlásszögének meredekebbre választásával korrigálható a gerinc megfelel gerinchossz szerkezetkialakítást nehezíti

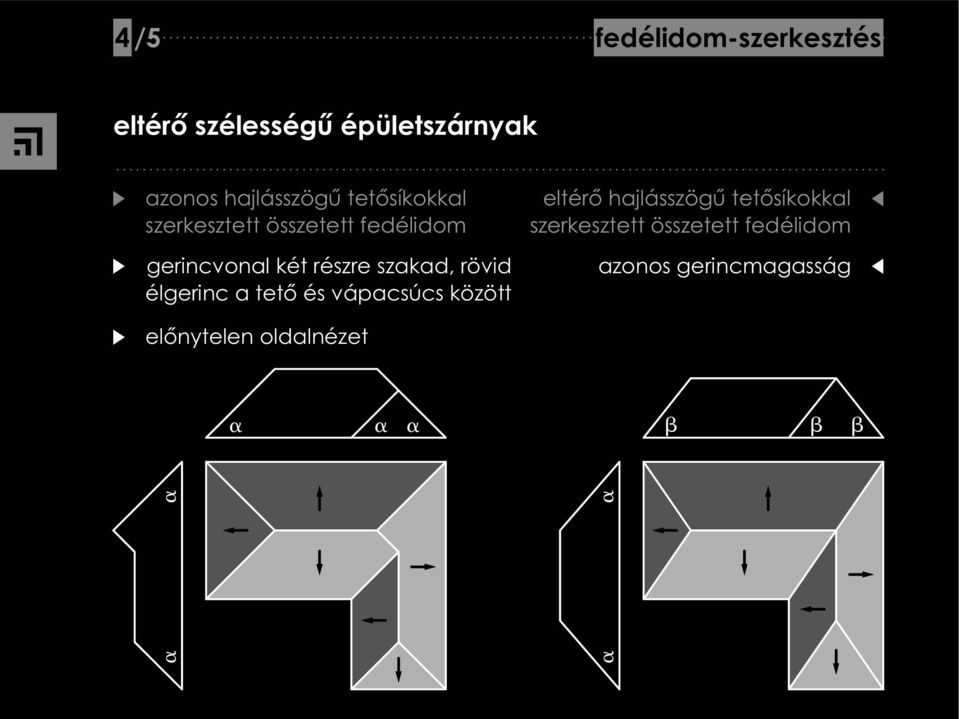

19 4 /5 fedélidom-szerkesztés eltér szélesség épületszárnyak azonos hajlásszög tet síkokkal szerkesztett összetett fedélidom gerincvonal két részre szakad, rövid élgerinc a tet és vápacsúcs között eltér hajlásszög tet síkokkal szerkesztett összetett fedélidom azonos gerincmagasság el nytelen oldalnézet

20 4 /6 fedélidom-szerkesztés összetett fedélidom kiközepelése HIBÁS SZERKESZTÉS! hózug

21 5 hatások követelmények

22 5 /1 hatások követelmények h hatások h technikai követelmények (helye, vastagsága, rétegrendi kialakítása) h szigetelés h mérséklet változás (nappal-éjszaka, tél-nyár) (alacsony h vezetési tényez, U=0,25 W/m 2 K) h vezetés, h átbocsátás felületi h mérséklet különbség (bels -küls felületek) (intenzív kiszell ztetés, átszell ztett légrétegek) ki és átszell ztetés sugárzó h terhelés (bels tér irányába, karosszériajelleg-h tároló képesség) (elmozdulást, tágulást biztosító kialakítás) megfelel részletképzés h mozgás / h feszültség (anyagok h tágulása) (h álló, fagyálló, öregedésálló, UV-stabil) helyes anyagválasztás napsugárzás UV hatása (elszínez dés, öregedés, szilárdulás csökkenés)

23 5 /2 hatások követelmények nedvességhatások nedvességtechnikai követelmények (vízzáró, vízhatlan kialakítás) vízzárás, vízhatlanság csapadék (bejutás, elvezetés) (helyes fedélidom/hajlásszög tervezés, akadálymentes) vízelvezetés építési nedvesség (abszorpció, nedves technológia, meterológiai) (intenzív kiszell ztetés, átszell ztett légrétegek) ki és átszell ztetés párahatás (páradiffuzió, párakicsapódás-telítettség+harmatpont) (párazáró vagy párafékez réteg beépítése) páravédelmi rétegek

24 5 /3 hatások követelmények mechanikai hatások mechanikai követelmények (statikai számítás széls értkekre) tartószerkezeti méretezés meterológiai eredet (szélhatás, hóhatás, fagyhatás) (rögzítések, szerkezeti kapcsolatok) helyes szerkezettervezés teherhordó szerkezetek hatásai (alakváltozás, elcsavarodás) helyes anyagválasztás szerkezeti rétegek hatásai (eltér mozgások, alakváltozások) (anyagmozgatás, beépítés, stb) el írások, elvek betartása építési/javítási/karbantartási (hibás tárolás, gondatlan kivitelezés)

25 5 /4 hatások követelmények vegyi hatások vegyi hatásokkal szembeni követelmények (azonos anyag) helyes anyagválasztás elektrokémiai korrózió (standard elektródpotenciál, galvánelem-hatás) (megfelel elválasztás) anyag összeférhet ség kémiai korrózió (oxidáció, "rozsda") légköri korrózió (savas es, motorizáció) anyag összeférhetetlenség (oldódás, min ségromlás)

26 5 /5 hatások követelmények zajhatások akusztikai követelmények (környezeti/bels zajszintek) zajhatárértékek szabályozása bels zajhatások (eszközhasználat, élettevékenységek) (léghangátlás) hangszigetelés küls eredet zajok (közlekedés, ipar, szórakoztatás) (tömítés, légzárás, rugalmas kapcsolat) helyes szerkezetkialakítás

27 5 /6 hatások követelmények t zhatás t zvédelmi követelmények (épületek, helyiségek besorolása) t zveszélyességi osztály (t zveszélyességi osztálytól függ kialakítás) t zállósági fokozat (anyagok besorolása, beégési sebesség) anyagok éghet sége (t zzel szembeni ellenállás id tartama) t zállósági határérték

28 5 /7 hatások követelmények biológiai hatásokkal szembeni követelmények biológiai hatások (jó vízelvezetés, kiszell ztetés) helyes szerkezetkialakítás nedvességeredet (alga, gomba, rovar) (tiszta, gyökérálló) helyes anyagválasztás leveg b l kioldodó kéreg (humuszképz dés, mikróbák/növények) rendszeres karbantartás

29 6 fedélszerkezetek terhei

30 6 /1 fedélszerkezetek terhei önsúlyteher állandó teher saját tömegén túl a fedés és a többi réteg súlyát is viseli alapértéke: 0,2...0,7 kn/ferde m 2 biztonsági tényez je: 1,2...1,4

31 6 /2 fedélszerkezetek terhei hóteher esetleges teher kétoldali féloldalas hózug asszimetrikus, féloldalas teherként jelent problémát alapértéke: 0,0...0,8 kn/m 2 biztonsági tényez je: 1,4...1,75

32 6 /3 fedélszerkezetek terhei hóteher esetleges teher szélirány szélnyomás szélszívás örvénylés szélnyomás és szélszívás, ill. örvénylés formájában jelentkezik alapértéke: 0,4...0,8 kn/m 2 + biztonsági tényez je: 1,2

33 6 /4 fedélszerkezetek terhei rúdelemek igényevételei egyszer igénybevételek húzás (1) nyomás (2) nyírás (3) hajlítás (4) csavarás (5) (1) (2) (3) (4) (5) összetett igénybevételek külpontos húzás (nyomás + hajlítás) külpontos nyomás (húzás + hajlítás) ferde hajlítás (kétírányú hajlítás)

34 6 /5 fedélszerkezetek terhei rúdelemek igényevételei terhek és támaszer k igénybevételek nyomás elmozdulás és alakváltozás hajlítás külpontos nyomás

35 6 /6 fedélszerkezetek terhei rúdelemek igényevételei rúdszerkezetek térbeli helyzete térbeli rudak elemkapcsolatok csuklók külpontosság mellékfeszültségek alakváltozás

36 6 /6 fedélszerkezetek terhei rúdelemek igényevételei statikai vázlatok rúdak széthúzódása * * * elméleti tényleges * * * külpontosságot okozó er karok

37 7 zárófödémek

38 7 /0 zárófödémek önálló zárófödém van, de a fedélszerkezetb l származó er k felvételére nem alkalmas önálló zárófödém van és a fedélszerkezetb l származó er k felvételére alkalmas a zárófödém a fedélszerkezettel együtt, annak tehervi- sel elemeként kerül kialakításra alapesetek nincs zárófödém megemelt térdfalakra készül a fedélszerkezet

39 7 /1 zárófödémek nincs zárófödém ferde síkokkal határolt bels tér bels térb l látszó szerkezetkialakítás vízszintes er k felvétele egyedi tervezés és statikai számítás

40 7 /2 zárófödémek megemelt térdfalak részben ferde síkokkal határolt bels tér bels térb l látszó szerkezetkialakítás gondos ács és fogadószerkezet tervezés a tet térbeépítés tipikus esete

41 7 /3 zárófödémek önálló zárófödém - er k felvételére alkalmatlan az ácsszerkezet a födémt l független, önhordó egység vízszintes er k felvétele köt gerendákkal függ leges, ferde és vízszintes helyzet faszerkezetek tet tésbeépítésre alkalmatlan

42 7 /4 zárófödémek önálló zárófödém - er k felvételére alkalmas megfelel en méretezett, mai födémszerkezetek esete fedélszerkezet közvetlenül terhelhet a födémre

43 7 /5 zárófödémek zárófödém a fedélszerkezettel együtt gerendasoros fedél fa födémgerendákhoz közvetlenül csatlakozó fedélszerkezet egyre gyakrabban el forduló

44 8 fedélszerkezet elemei

45 8 fedélszerkezet elemei alkatrészek megnevezései derékszelemen ferde dúc fiókgerenda fiókváltó-gerenda fogópár kakasül könyökfa köt gerenda szarufa székoszlop taréjszelemen vízcsendesít
