2 A fa a használati eszközök és az építés ősi anyaga. A II. világháború után veszít jelentőségéből. Újbóli térnyerése az ökologikus mozgalomhoz köthető. A fa ökológiai szempontból: megújuló anyag, életciklus-analízise pozitív, faanyagvédő szerek hatása negatív, e hatás mérséklésére van szükség. A fa, mint építőanyag előny- hátrány mérlege. A fa alkalmazás területei: ácsmunkák során teherhordó szerkezetek: cölöpalapok, oszlopok, gerendák, falak, födémek, lépcsők, fedélszerkezetek, asztalosmunkák keretében: nyílászárók, faburkolatok, padlóburkolatként: fapadlók, parketták, építési segédszerkezetek körében: munkaállványok, alátámasztó és mintaállványzatok, zsaluzatok készítésére.

3

4 Határoló és válaszfalak Oszlopok, gerendák, födém, padló

5 Fedélszerkezet

6 Tetőfedés-zsindely

7 Falépcső, létra

8 Nyílászárók: Ablak és árnyékoló Kapu kerítésben és falban

9 Japán ház hagyományos és modern változata

10 Kishíd ácsszerkezetű csomópontokkal Kishíd kötőelemek nélküli csomópontokkal

11 Etióp szék egyetlen törzsből kifaragva Angol ácsolt pad,rekonstrukció Thonet-szék 1850

12 Favágók Farönkök úsztatása Fa szárítása és rakat

13 Gerendavég a falban, befülledés ellen légréssel beépítve Tető átszellőztetése, nagy előállás az eresznél és az oromnál Lábazat kiemelése a térszint fölé, és a fal síkbeli előállása Kültéri oszlop csatlakozása a padlóburkolathoz acél szerelvénnyel

14 Építőipari faválaszték: faragott fa és fűrészáru. Fűrészáruk fenyőfára (*jel: lombos fára): fűrészelt lemez: v=7 mm; 8<sz<18 cm; *4<v<10 mm; sz>10 cm; deszka: 12<v<18, mm, 8<sz<18 cm; 24<v<45 mm; 10<sz<18; 19<sz<32 cm 1,0<l<3,50 m, 3,35<l<6,0 m; *v=10, 15; 20<v<35 mm; sz>10 cm; palló: 50<v<100 mm; 10<sz<18 cm; l: mint deszka; *40<v<130 mm; sz>10 cm l>1,0 m; heveder: 50<v<100 mm; 5<sz<10 cm; l: mint deszka; léc: v=12, 18 mm; sz=40, 45 mm; v=24, 30 mm; sz =50 mm l: mint deszka; gerenda: cm cm

15 A fa részei: bél geszt szíjács kambiumgyűrű háncs kéreg Deformációk a rönkbeli helyzet függvényében. Metszetek: bütüs sugaras zsugorodás érintőleges Deformáció ellensúlyozása: elemek összeforgatása, bútorlapok gyártása. deszkák, pallók vetemedése

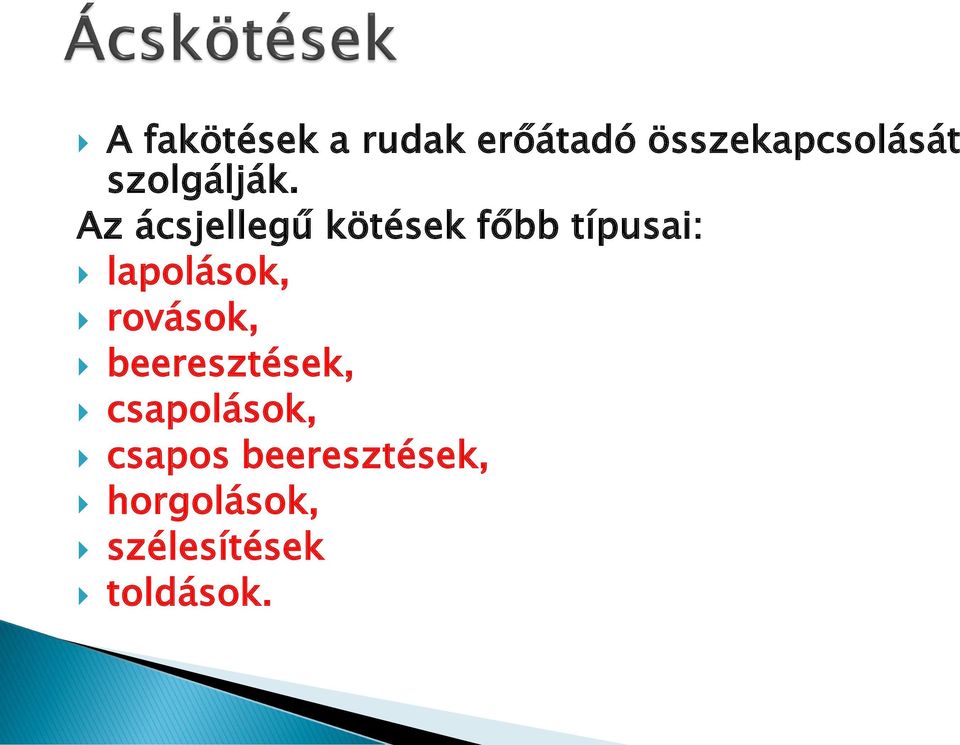

16 A fakötések a rudak erőátadó összekapcsolását szolgálják. Az ácsjellegű kötések főbb típusai: lapolások, rovások, beeresztések, csapolások, csapos beeresztések, horgolások, szélesítések toldások.

17 Lapolások: gerendák toldására a.1: párhuzamos, a.2: ferde, a.3: párhuzamos fogas, a.4: ferde fogas, a.5: ékelt fogas

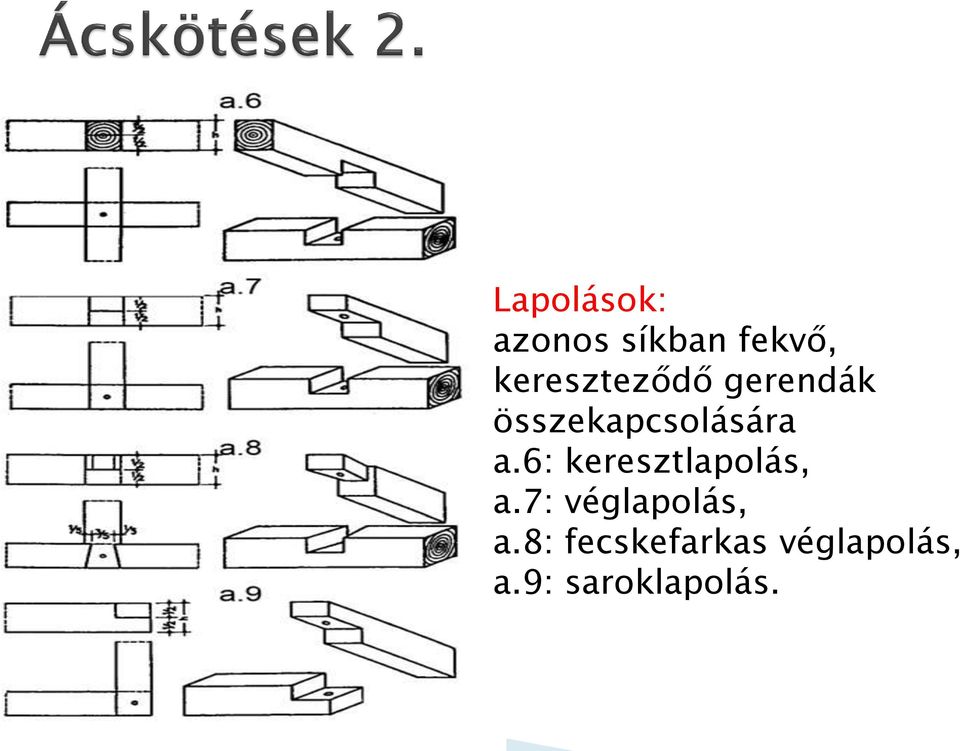

18 Lapolások: azonos síkban fekvő, kereszteződő gerendák összekapcsolására a.6: keresztlapolás, a.7: véglapolás, a.8: fecskefarkas véglapolás, a.9: saroklapolás.

19 Rovások: egymáson elhelyezkedő szelvények rögzítésére b.1: átlós, b.2: feles, b.3: fecskefarkú, b.4: sarokrovás.

20 Oszlop gerendák ;- könyökfák - szarufa

21 Beeresztések: függőleges vagy ferde rúdelemek vízszintesekhez kapcsolására c.1: merőleges, c.2: egyszeres ferde, c.3: kettős ferde

22 Csapolások: vízszintes és függőleges (vagy ferde) elemek elmozdulásmentes kapcsolására a.1: egyenes csap, a.2: bélcsap.

23 Csapos beeresztések: csap és beeresztés kombinációja, vízszintes és ferde rúdelemek kapcsolására b.1: egyszeres, b.2: kétszeres.

24 Oszlop gerenda dúc szarufa Talpgerenda - oszlop - dúcok

25 Horgolások: vízszintes gerendákra ráülő ferde rudak kapcsolására c.1: egyszerű, c.2: fészkes, c.3: gerincszelemen és szarufák, c.4: gerincszelemen és szarufák

26 Szélesítő kötések d.1: egyenes, d.2: ékes tompa, d.3: hornyos, d.4: árok-eresztékes e.1 = d.1, e.2 = d.4, e.3: zsindelypalánkolás, e.4: aljazott borítás.

27 Toldások: vízszintes, ferde és függőleges elemek összekapcsolására f.: gerenda toldása tompa illesztéssel Oszlopok, cölöpök toldása g.1: tompa, vascövek + kapcsok; g.2: acélabronccsal; g.3: keresztnyereg kötéssel; g.4: ollóscsappal; g.5: ékes illesztésű ollós-csappal.

28 Az ácskötések hátrányos tulajdonságai: jelentős keresztmetszet-gyengítést okoznak; acél kötőelemekre van szükségük, erőjátékuk nem tiszta, erőtani méretezésük csak erős közelítéssel lehetséges, megépítésük fa- és munkaerő-pazarló. A korszerűsítés célja a hátrányok kiküszöbölése mérnöki jellegű kötések kialakulása.

29 Az alapozástól a tetőfedésig, az egész épület elkészíthető fából. fa cölöpalapozás, fa falak és vázak, fafödémek, fedélszerkezetek, faházak.

30 Jellemzés: mélyalapozási mód, anyaga tölgy (ritkábban fenyő), nagyobb igénybevételek esetén cölöpkötegek, a verési igénybevétel felvétele vasalással. a.1: elrendezés elve; a.2 a.4: részletek, a.5: cölöp-kötegek.

31 Fa falak, boronafalak: rönkfal és gerenda-fal Favázak: Fachwerk - fiókműves építés ácsjellegű fakötések a csomópontok nem sarok-merevek, váz mezőinek kifalazása. új típusú favázak palló, heveder, deszkaváz, szerelt külső és belső borítással, hőszigetelő kitöltéssel, sarokmerev csomópontokkal.

32 b.1 b.2: rönkfalak, c.1 c.2: gerenda-falak, c.3: hőszigetelt gerenda-fal. Épületsarok kialakítása rönkfalnál, gerenda-falnál.

33

34

35 a.1: váz-összeállítás, a.2: vázkitöltő falak, a.3: ácsjellegű csomópontok.

36 vázgerenda fiókgerenda bélcsapos kapcsolat Modern faváz azonos síkban csatlakozó szerkezetei elemekkel, mérnöki jellegű csomópontok, acél szerelvényekkel. acélszerelvényes csomópont

37 Klasszikus fafödémek példái: pórfödém padlástér elválasztására, födémgerendák deszkaborítással vályog-tapasztással. csapos gerendás födémek sűrűgerendás, alul sík szerkezetek, lefelé szintenként vastagodó fal, fél-tégla széles felületére egymás mellé felfektetett gerendák együttdolgozásával. Korszerű fafödémek pallóból, vagy szegezett tartóként, sűrű (40-45 cm) tengelykiosztással, gerendák közötti mezők réteges, szerelt konstrukcióként

38 a.) pór-födém b.) csapos gerendafödém

39 Pórfödém mestergerendával

40 Födémgerendákra merőleges metszetek látszó gerendás födémek rejtett gerendás födémek

41 A kitettség következtében nagy a tönkremenetel veszélye.

42 Kialakítás: az igénybevételnek megfelelő anyagból és szerkezettel.

43 A magastető rendeltetése. A fedélszerkezet feladata. A fedélszerkezet a kezdetektől a XX. század első harmadáig lényegében változatlan. A hagyományos, ácsjellegű fedélszék: síkbeli rúdszerkezetek sorolásával előállított térbeli szerkezet, megfelelő teherbírással és állékonysággal, anyag- és munkaerő-pazarló jelleggel.

44 A fedélszék és a födém viszonya a.1: födémen ülő, a.2: süllyesztett, a.3: födém nélküli. Hagyományos fedélszékek fő csoportjai: b.1: szarusoros b.2: szelemenes

45 Fő elemcsoportok: tartószerkezeti elemek, szaruzat (szarufák sora), fedést hordozó aljzat. Szerkezeti jellegzetességek: saját síkban merev háromszögképzés, hosszirányú merevség külön elemekkel (viharléc, könyökfák). Kialakítását meghatározza az épület szélességi mérete és a megtámasztás lehetősége.

46 Példa a népi építészetből: alulról látszó fedélszék Látszó szerkezeti elemek: fedés, lécezés, szarufák

47 Szerkezeti elemek: papucsfa, oszlop, szelemen, dúc, könyökfa, szarufa, cserépléc.

48 A növekvő épületszélességgel bonyolultabbá váló tetők: Szarusoros fedélszékek: c.1: üres; c.2: torokgerendás; c.3 c.4: állószékkel gyámolított torokgerendás fsz.

49 A növekvő épületszélességgel bonyolultabbá váló tetők: szelemenes fedélszékek változatai: d.1: egy-; d.2: két-; d.3: három-állószékes fedélszék

50 Rendeltetés, használat szerinti változatok: 1. alárendelt (mezőgazdasági melléképület), 2. ideiglenes (felvonulási), 3. időszakos használatú (hétvégi, nyaraló), 4. teljes értékű ún. készházak. Épületfizikai jellemzés: 1 3. A csekély igényű faházak hőtechnikai korlátai: barakk-klíma. 4. A korszerű készházak a fokozott téli és nyári hővédelem, az energiatakarékosság, valamint a hangvédelem követelményeinek megfelelnek.
