1 Fedélszerkezet kivitelezése Összeállította: Kreinbacher Imre Nemes András - 1 -

2 Fedélszerkezeti elemek gyártás előkészítése Fedélszerkezet kivitelezésének feltétele, hogy a fed élszerkezet alkotó elemeit szarufa, élszarufa, vápaszarufa, stb. - a szerkezet állítása előtt, beépítésre alkalmas állapotba hozzuk. Fedélszerkezet kivitelez ése: kiviteli terv csomópontok kiválasztása a kiviteli tervhez igazodva előkészítőmunka fedélszerkezeti elemek méreteinek meghatározása zsinórpad : vízszintes vetületi rajz, a fedélszerkezet eleminek 1:1 méretben való kiszerkesztés szögfüggvényekkel való számítás: papíron, számológép segítségével fedélszerkezeti elemek méreteinek kiszámolása szabási rajz számítógépes program: a terven szereplő méretek bevitele az adott fedélszerkezeti program adatbázisába, mely utána a program a gyártási tervet szerkeszt meghatározott méretek felvitele a fedélszerkezet elemeire Alfa derékszög alkalmazása fedélszerkezet elemeinek megmunkálása szabása, vágása, stb. - faanyagvédelem szerkezet állítás fedélszerkezet átadása a további szakmák részére - bádogos, tetőfedő - 2 -

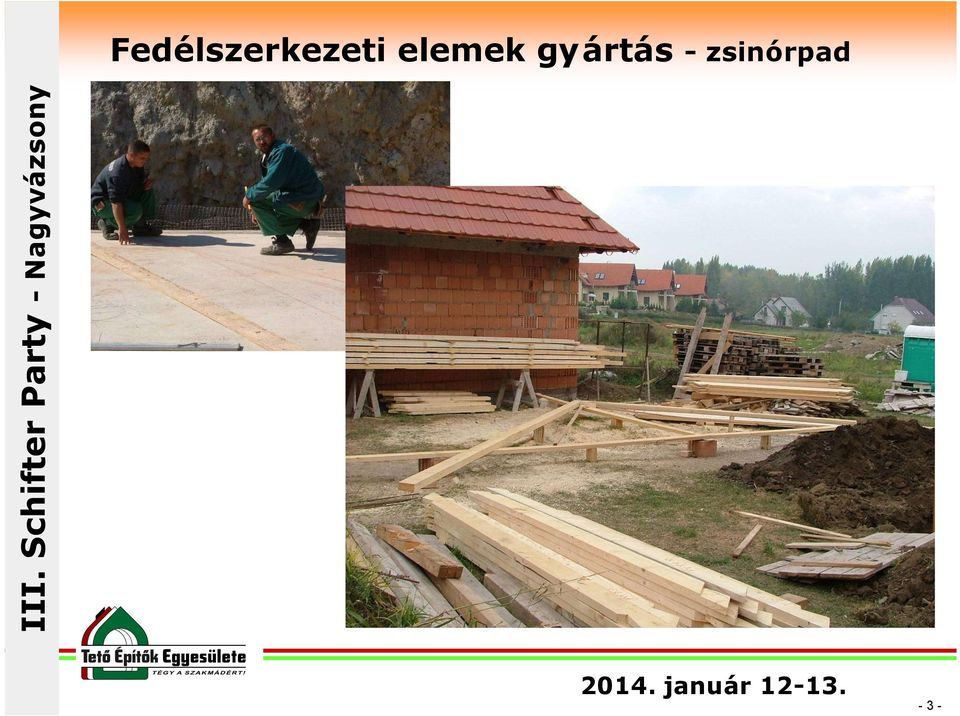

3 Fedélszerkezeti elemek gyártás - zsinórpad - 3 -

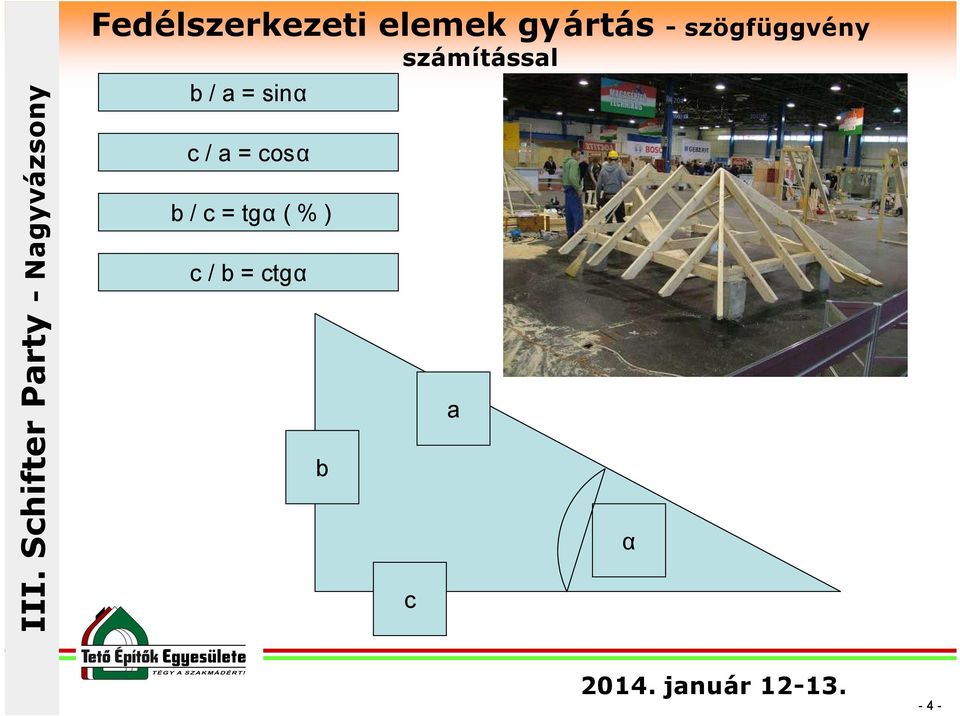

4 Fedélszerkezeti elemek gyártás - szögfüggvény számítással b / a = sinα c / a = cosα b / c = tgα ( % ) c / b = ctgα b c a α - 4 -

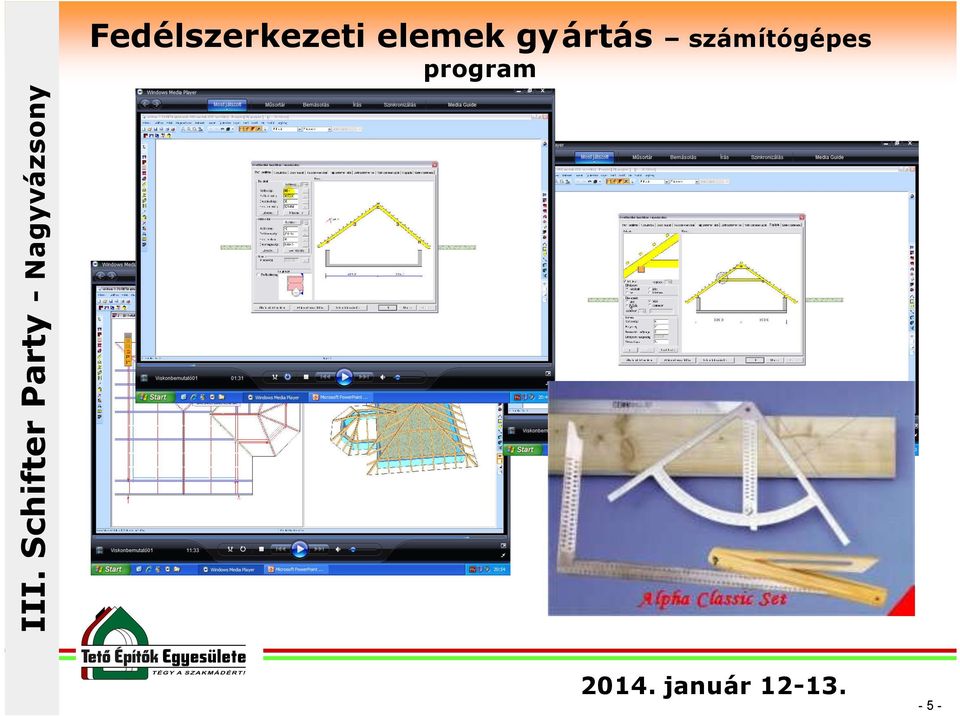

5 Fedélszerkezeti elemek gyártás számítógépes program - 5 -

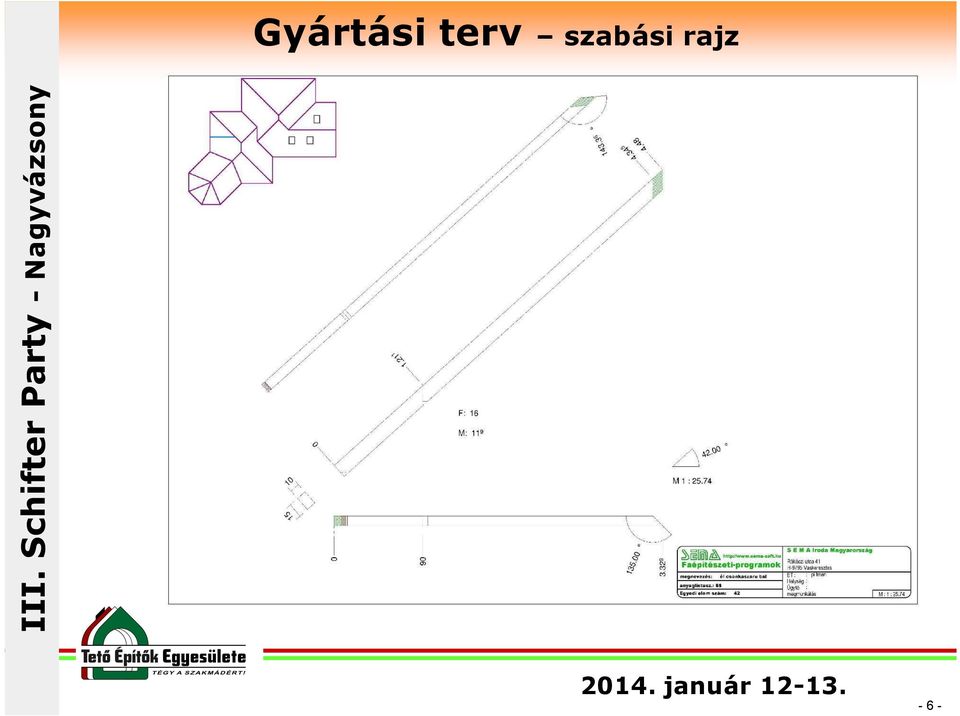

6 Gyártási terv szabási rajz - 6 -

7 Fedélszerkezet elemeinek számítása Szögfüggvények segítségével - 7 -

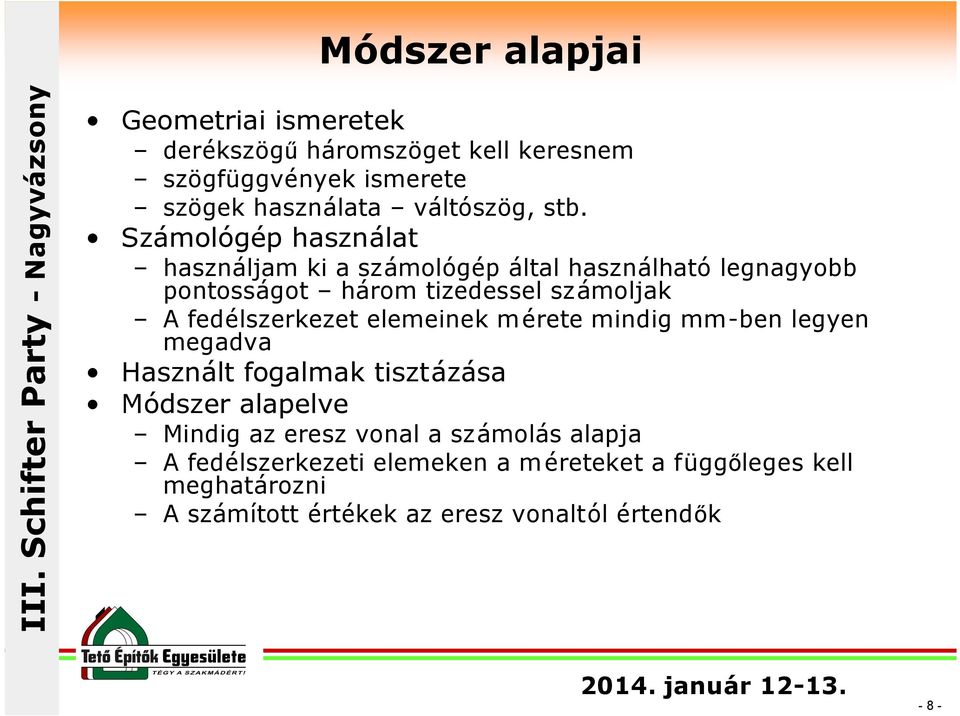

8 Módszer alapjai Geometriai ismeretek derékszögű háromszöget kell keresnem szögfüggvények ismerete szögek használata váltószög, stb. Számológép használat használjam ki a számológép által használható legnagyobb pontosságot három tizedessel számoljak A fedélszerkezet elemeinek mérete mindig mm-ben legyen megadva Használt fogalmak tisztázása Módszer alapelve Mindig az eresz vonal a számolás alapja A fedélszerkezeti elemeken a méreteket a függőleges kell meghatározni A számított értékek az eresz vonaltól értendők - 8 -

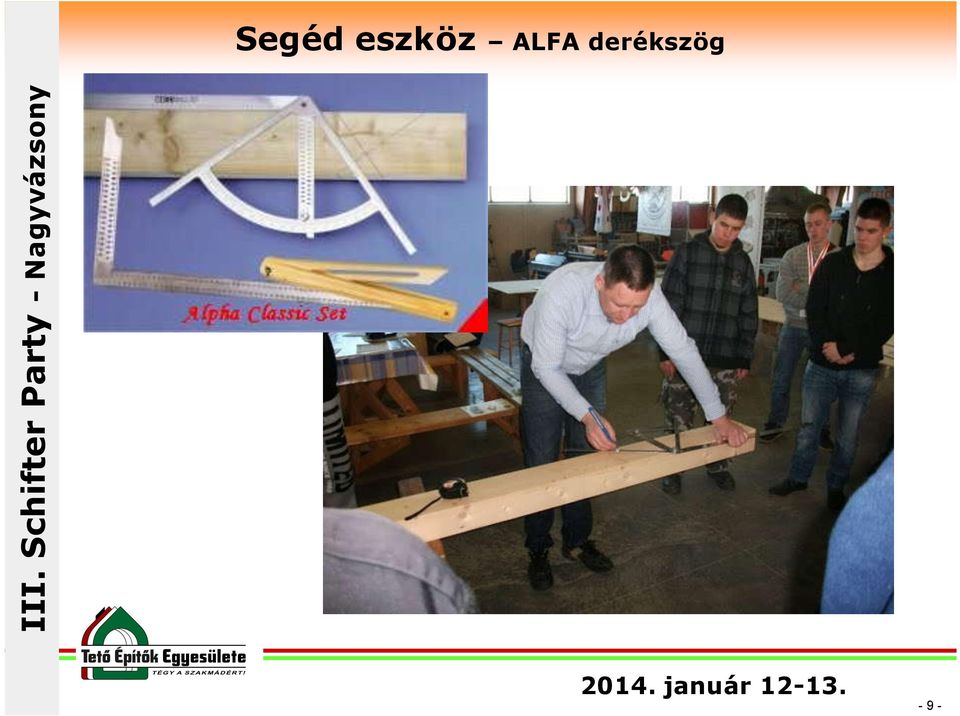

9 Segéd eszköz ALFA derékszög - 9 -

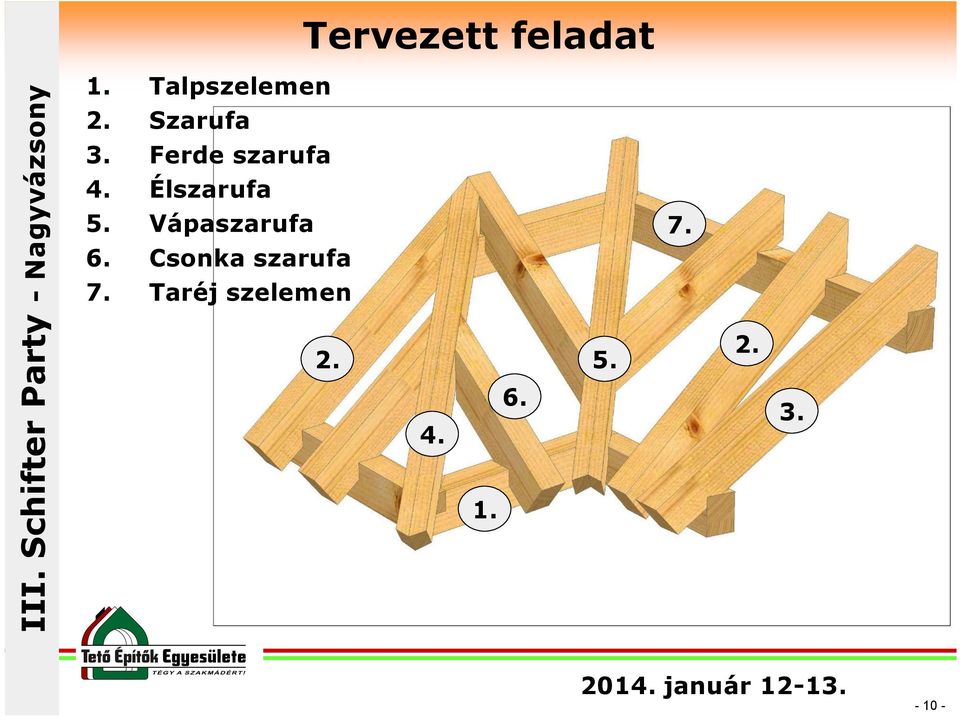

10 Tervezett feladat 1. Talpszelemen 2. Szarufa 3. Ferde szarufa 4. Élszarufa 5. Vápaszarufa 6. Csonka szarufa 7. Taréj szelemen

11 Alap ismeret derékszögű háromszög

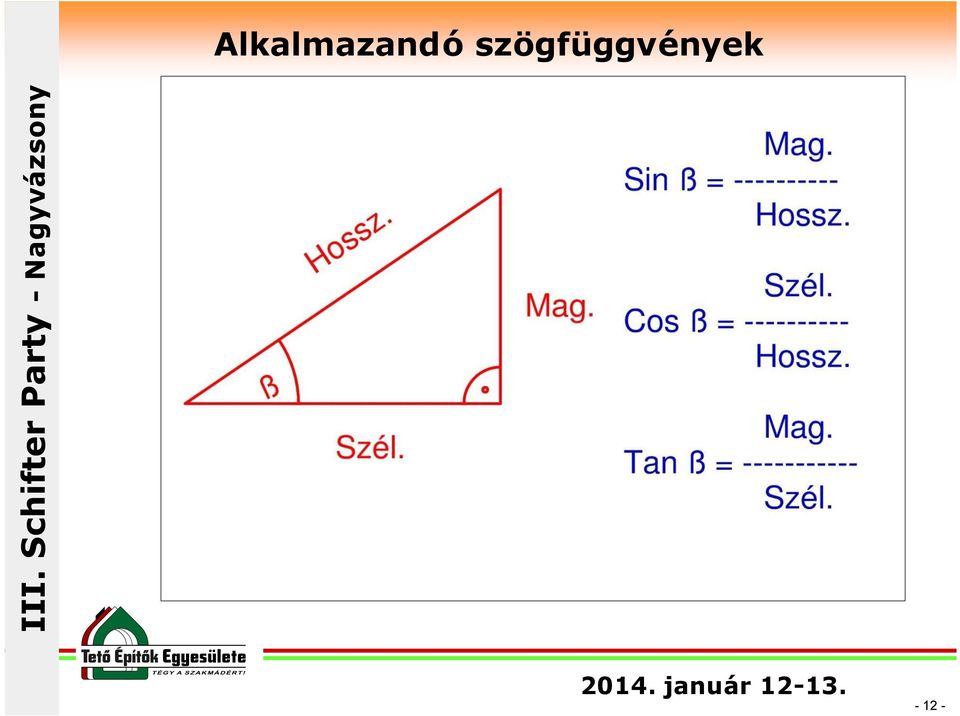

12 Alkalmazandó szögfüggvények

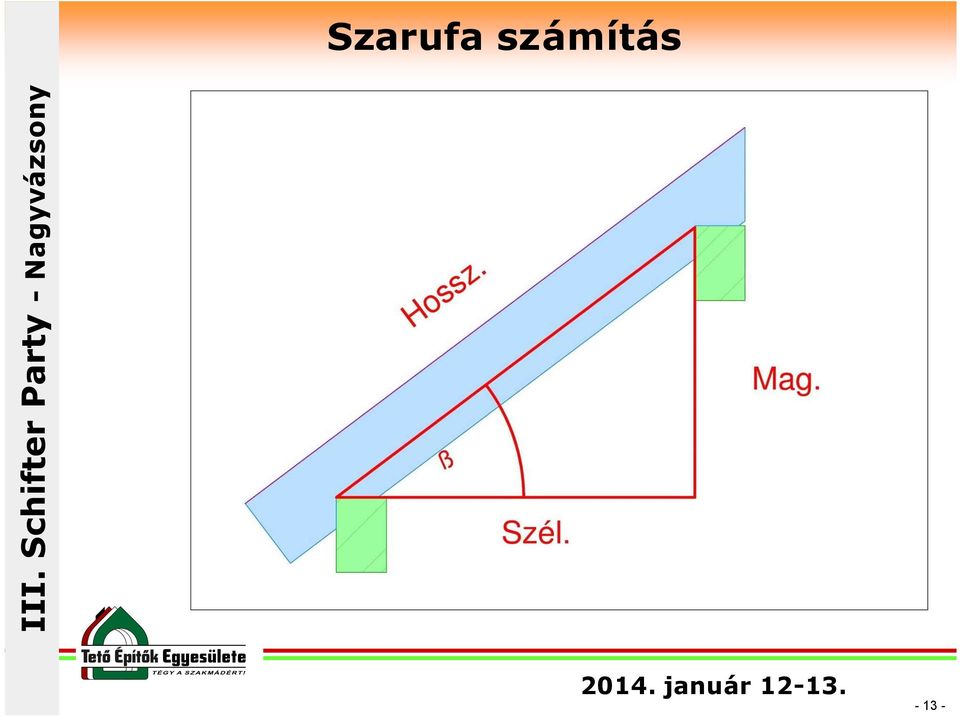

13 Szarufa számítás

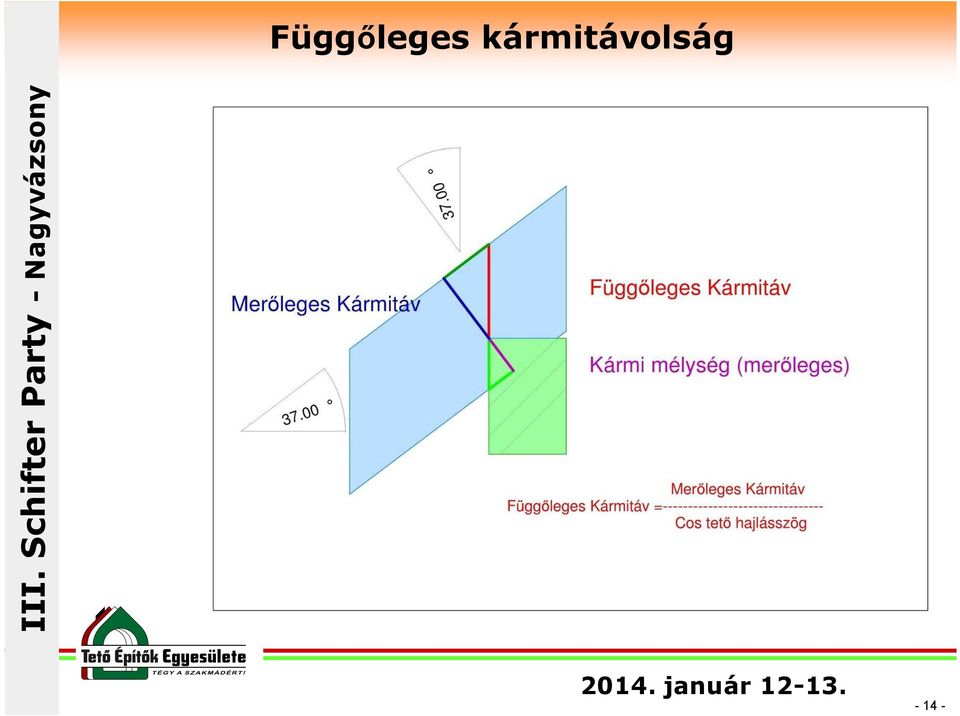

14 Függőleges kármitávolság

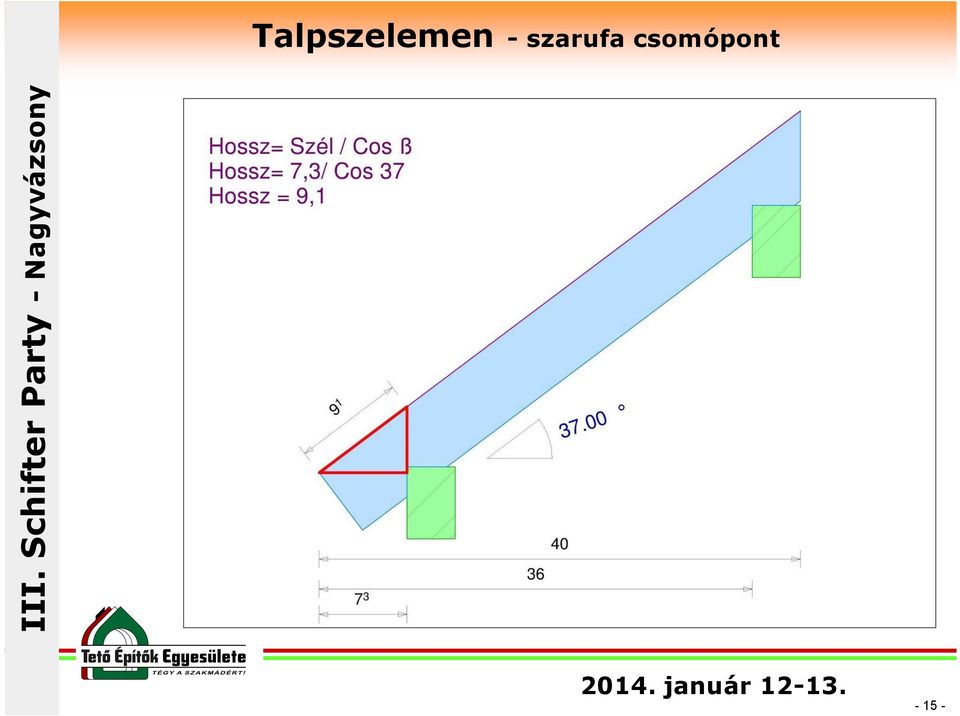

15 Talpszelemen - szarufa csomópont

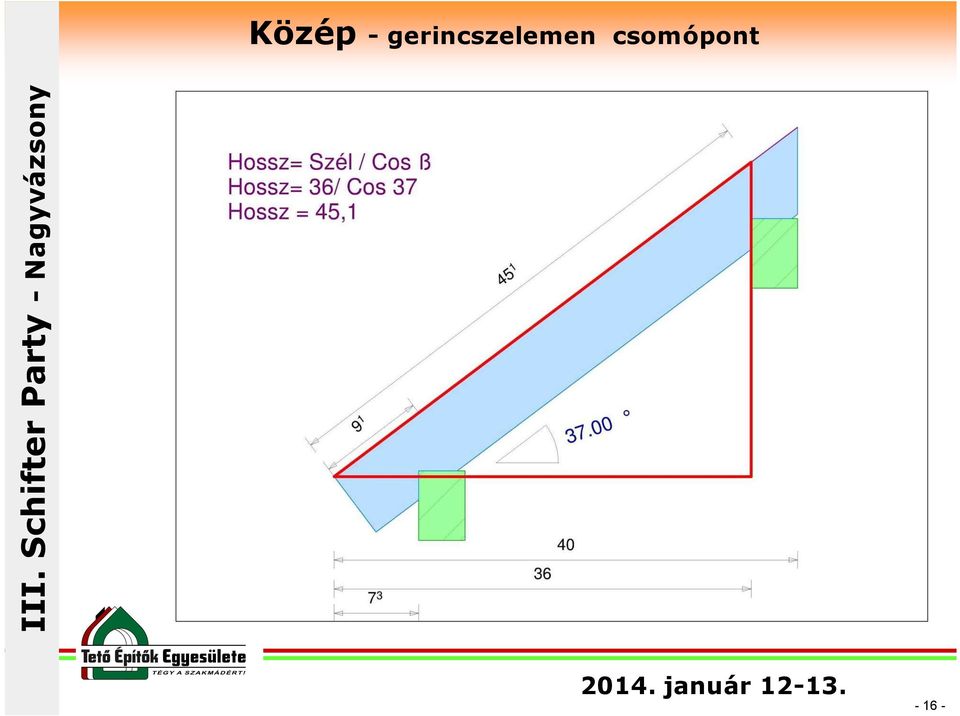

16 Közép - gerincszelemen csomópont

17 Szarufa - teljes hossz

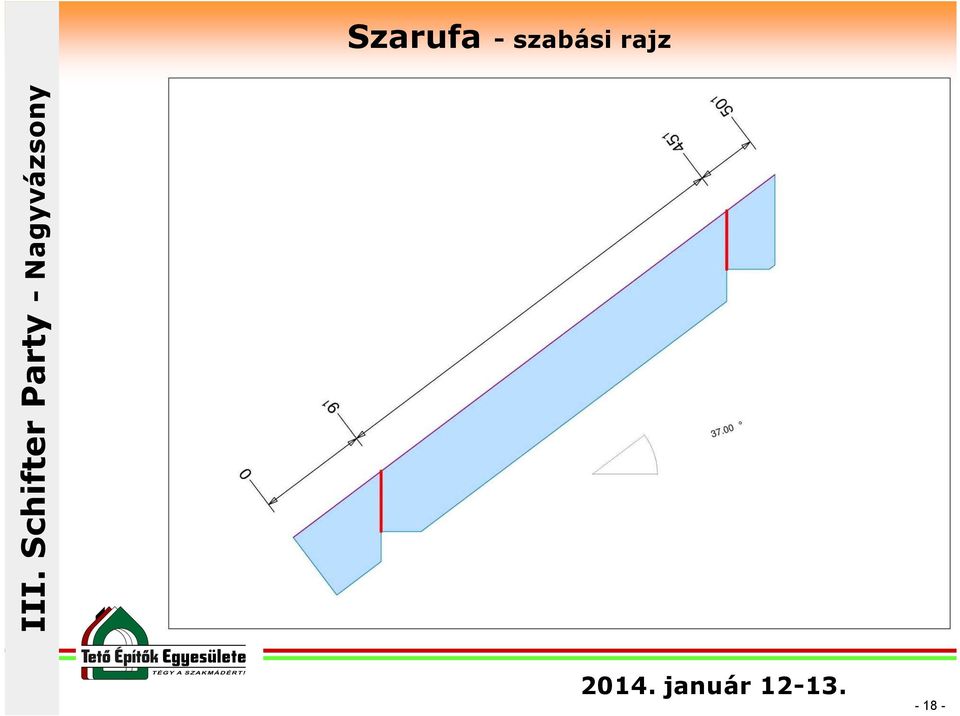

18 Szarufa - szabási rajz

19 Csonka szarufa számolása vízszintes vetület

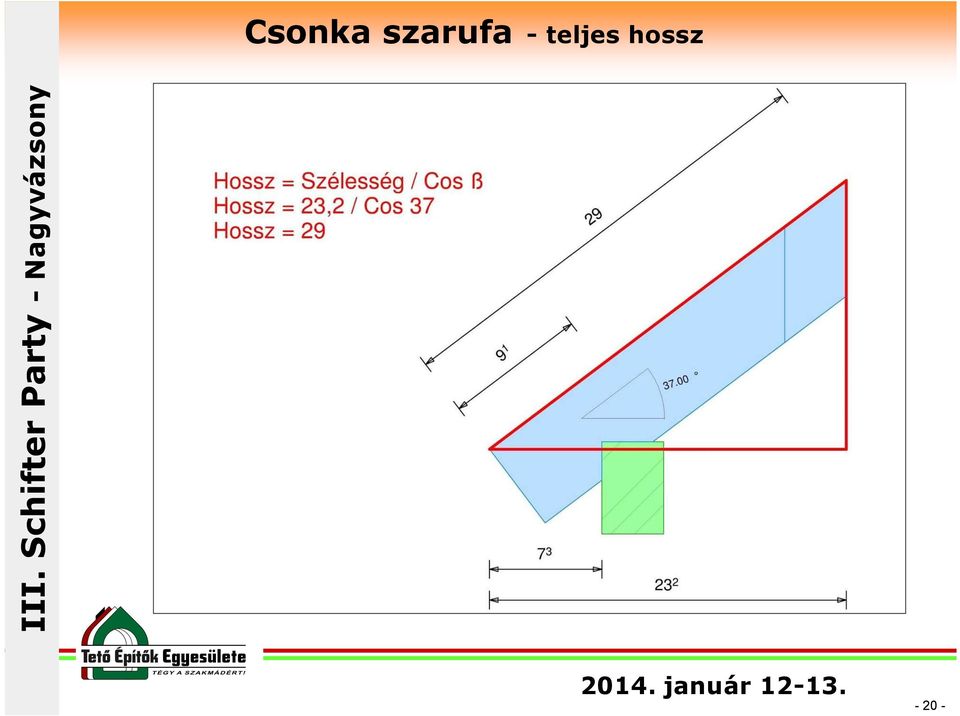

20 Csonka szarufa - teljes hossz

21 Csonka szarufa sifter vágása

22 Csonka szarufa - szabási rajz

23 Élszarufa vízszintes alap méretek

24 Élszarufa - gerinc magassága

25 Élszarufa - hajlásszög

26 Élszarufa - csomópontok számítása

27 Élszarufa - ereszvágás szögének számítása

28 Élszarufa - szabási rajz

29 Élszaru - eresz és gerinc csomópont

30 Élszarufa - 3D

31 Vápaszarufa szabási rajz

32 Él, vápaszaru - keresztmetszete

33 Vápa - 3D

34 Ferde szarufa vízszintes vetület

35 Ferde szarufa - hajlásszöge

36 Ferde szarufa - eresz vágási szöge

37 Ferde szarufa - szabási rajz

38 Ferde szarufa - keresztmetszete

39 Ferde szarufa - 3D

40 Ferde csonkaszarufa vízszintes vetület

41 Ferde csonkaszarufa vízszintes vetület

42 Ferde csonkaszarufa - dőlésszög

43 Ferde csonkaszarufa - szabási rajz

44 Ferde csonkaszarufa - 3D

45 Fedélszerkezeti elemek 3D

46 Reméljük, hogy a ti modelletek ennél pontosabb és szebb lesz!!!
