1 TEMPLOMOK TETŐSZERKEZETÉNEK MEGERŐSÍTÉSE - ESETTANULMÁNYOK - (Gyoma, Miskolc, Somlószőlős) Laczkovics János okl. építészmérnök FLAT-NET LINE Építészeti és Ingatlanforgalmazó Bt. TÖRTÉNETI TARTÓSZERKEZETEK XII. NEMZETKÖZI TUDOMÁNYOS ÜLÉSSZAK Kolozsvár, október 16.

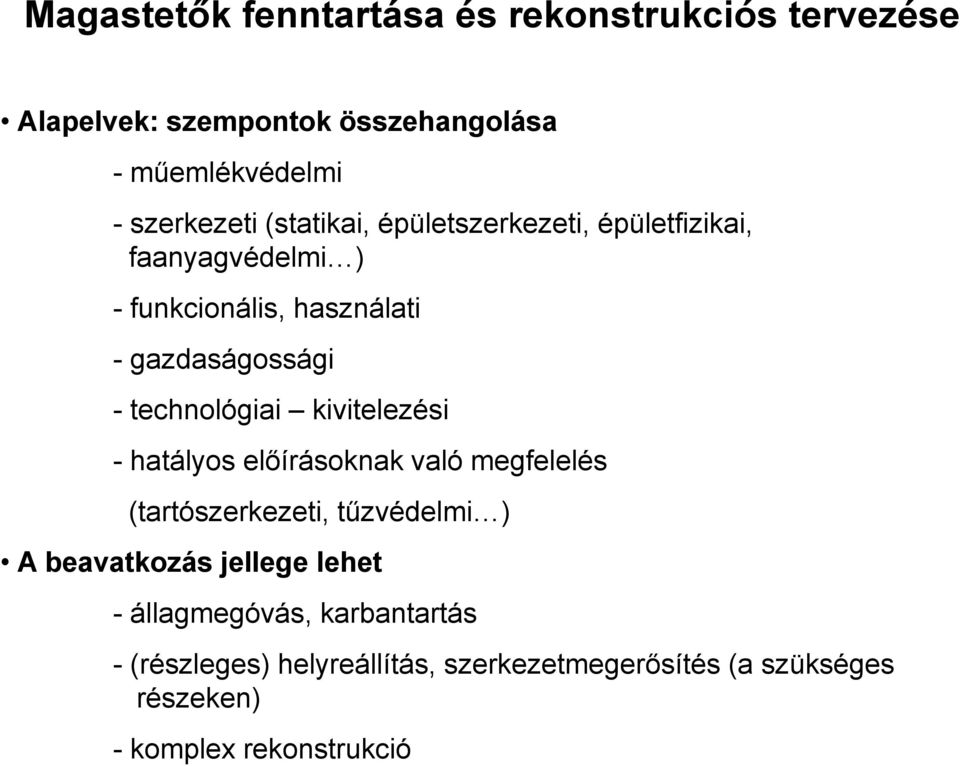

2 Magastetők fenntartása és rekonstrukciós tervezése Alapelvek: szempontok összehangolása -műemlékvédelmi - szerkezeti (statikai, épületszerkezeti, épületfizikai, faanyagvédelmi ) - funkcionális, használati - gazdaságossági - technológiai kivitelezési - hatályos előírásoknak való megfelelés (tartószerkezeti, tűzvédelmi ) A beavatkozás jellege lehet - állagmegóvás, karbantartás - (részleges) helyreállítás, szerkezetmegerősítés (a szükséges részeken) - komplex rekonstrukció

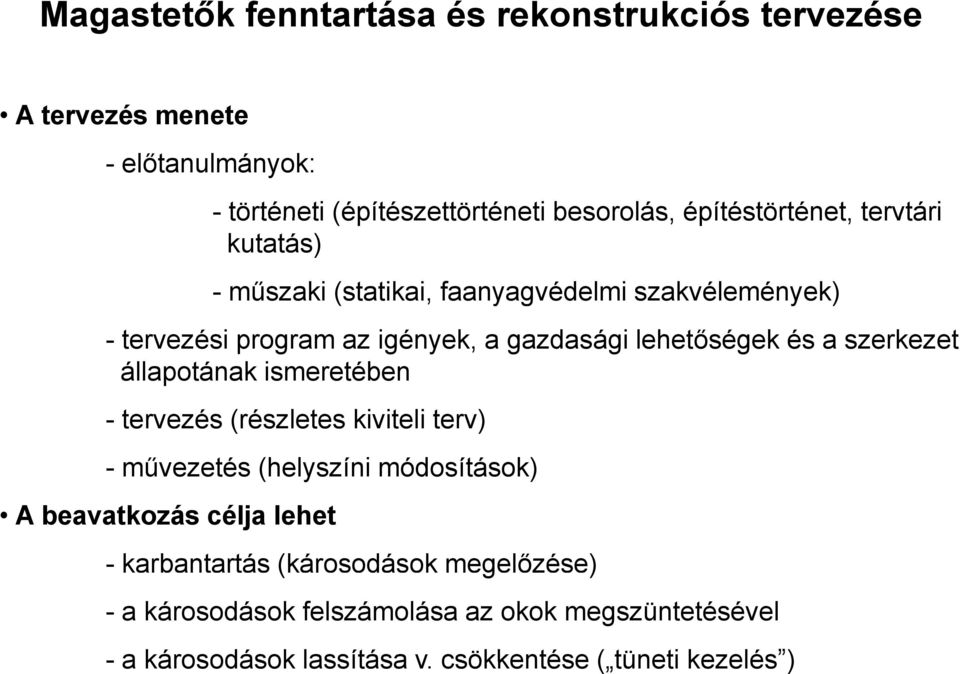

3 Magastetők fenntartása és rekonstrukciós tervezése A tervezés menete -előtanulmányok: - történeti (építészettörténeti besorolás, építéstörténet, tervtári kutatás) -műszaki (statikai, faanyagvédelmi szakvélemények) - tervezési program az igények, a gazdasági lehetőségek és a szerkezet állapotának ismeretében - tervezés (részletes kiviteli terv) -művezetés (helyszíni módosítások) A beavatkozás célja lehet - karbantartás (károsodások megelőzése) - a károsodások felszámolása az okok megszüntetésével - a károsodások lassítása v. csökkentése ( tüneti kezelés )

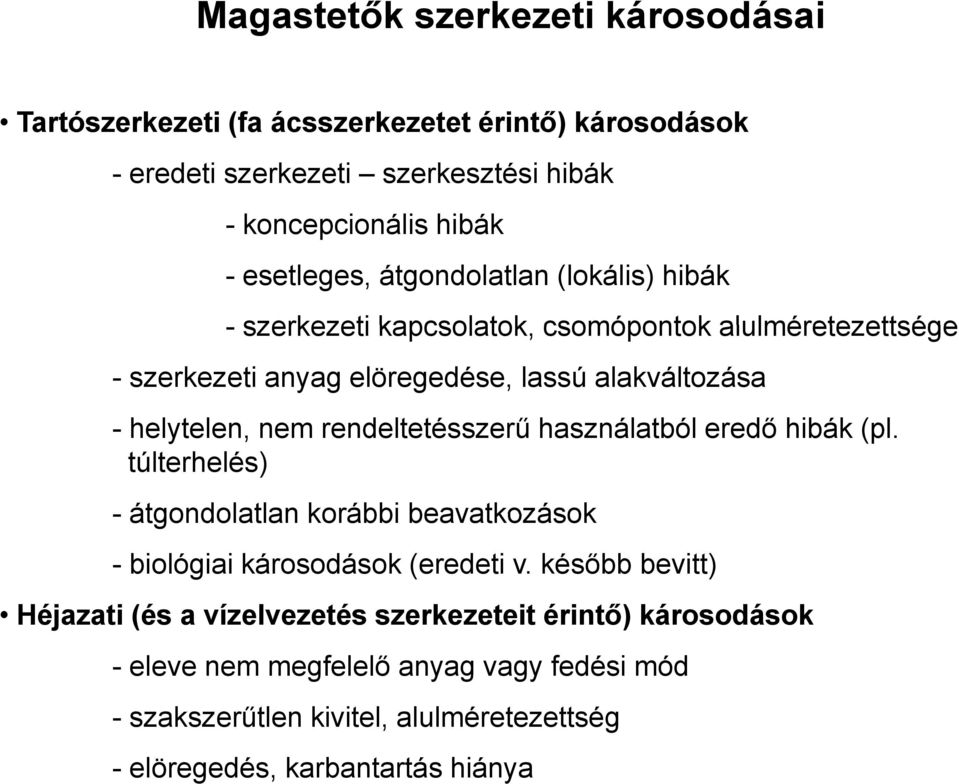

4 Magastetők szerkezeti károsodásai Tartószerkezeti (fa ácsszerkezetet érintő) károsodások - eredeti szerkezeti szerkesztési hibák - koncepcionális hibák - esetleges, átgondolatlan (lokális) hibák - szerkezeti kapcsolatok, csomópontok alulméretezettsége - szerkezeti anyag elöregedése, lassú alakváltozása - helytelen, l nem rendeltetésszerű té ű használatból eredő hibák (pl. túlterhelés) - átgondolatlan korábbi beavatkozások - biológiai károsodások (eredeti v. később bevitt) Héjazati (és a vízelvezetés szerkezeteit érintő) károsodások k - eleve nem megfelelő anyag vagy fedési mód - szakszerűtlen kivitel, alulméretezettség - elöregedés, karbantartás hiánya

5 Beavatkozások a károsodások megszüntetésére Tartószerkezeti Szakipari - koncepcionális beavatkozások - működésében más szerkezet létesítése - hiányzó, döntő jelentőségű szerkezeti elemek beépítése (pl. merevítő rendszer, vonórudak) - lokális beavatkozások - csomópontok megerősítéseő - biológiailag károsodott részek cseréje, erősítése jellegében lehet végleges vagy ideiglenes, ill. a károsodás okait felszámoló v. a tönkremenetelt lassító - héjazat javítása, cseréje -vízelvezető rendszer

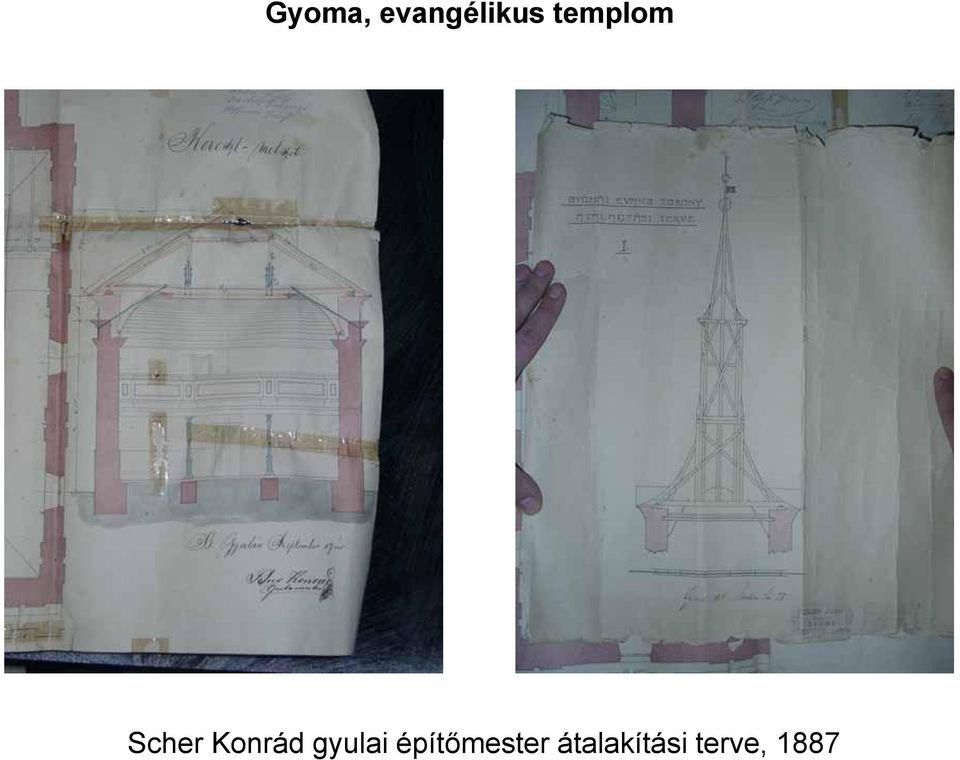

6 Gyoma, evangélikus templom Scher Konrád gyulai építőmester átalakítási terve, 1887

7 Gyoma, evangélikus templom Keresztmetszet (Felmérési terv Kovács György, 1983)

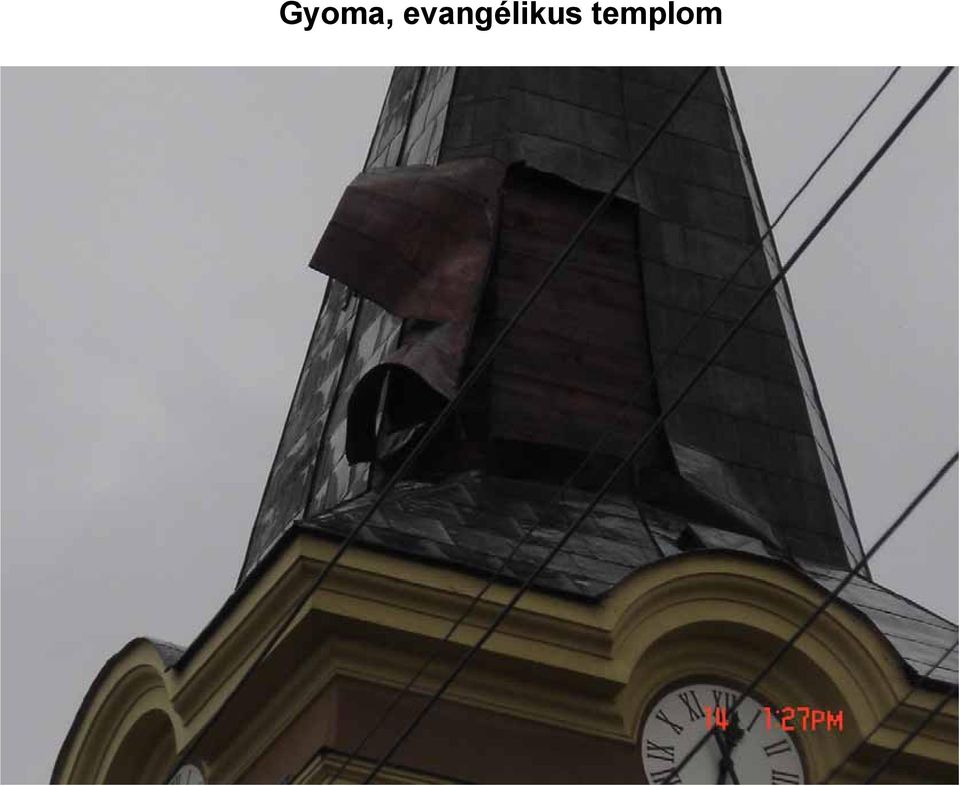

8 Gyoma, evangélikus templom

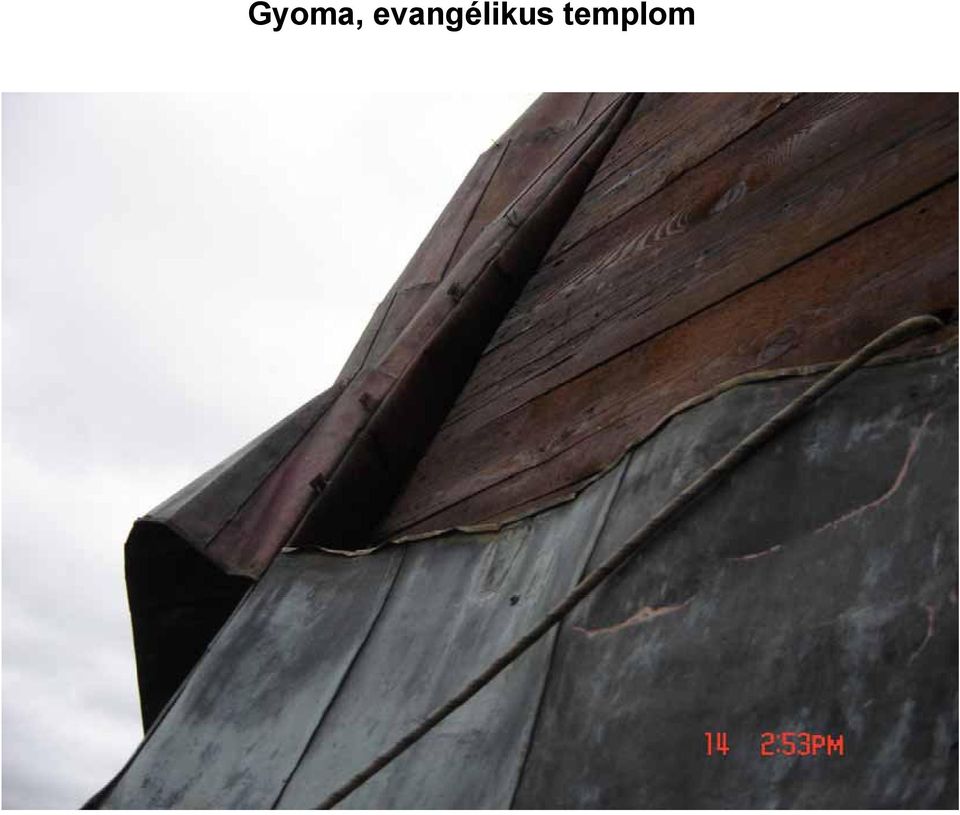

9 Gyoma, evangélikus templom

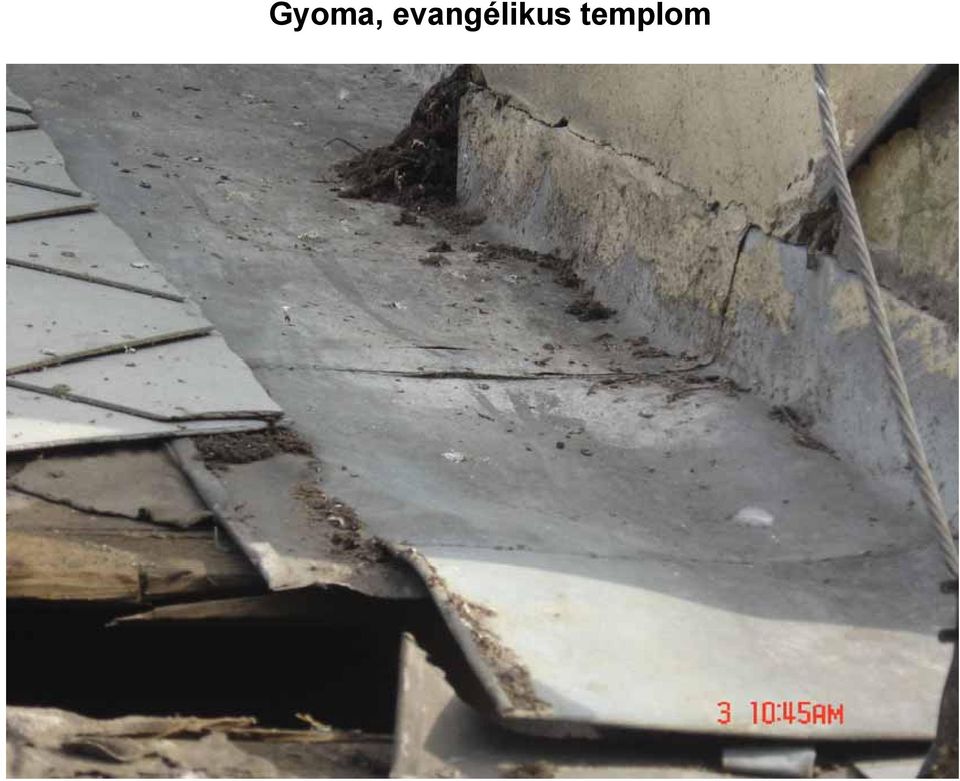

10 Gyoma, evangélikus templom

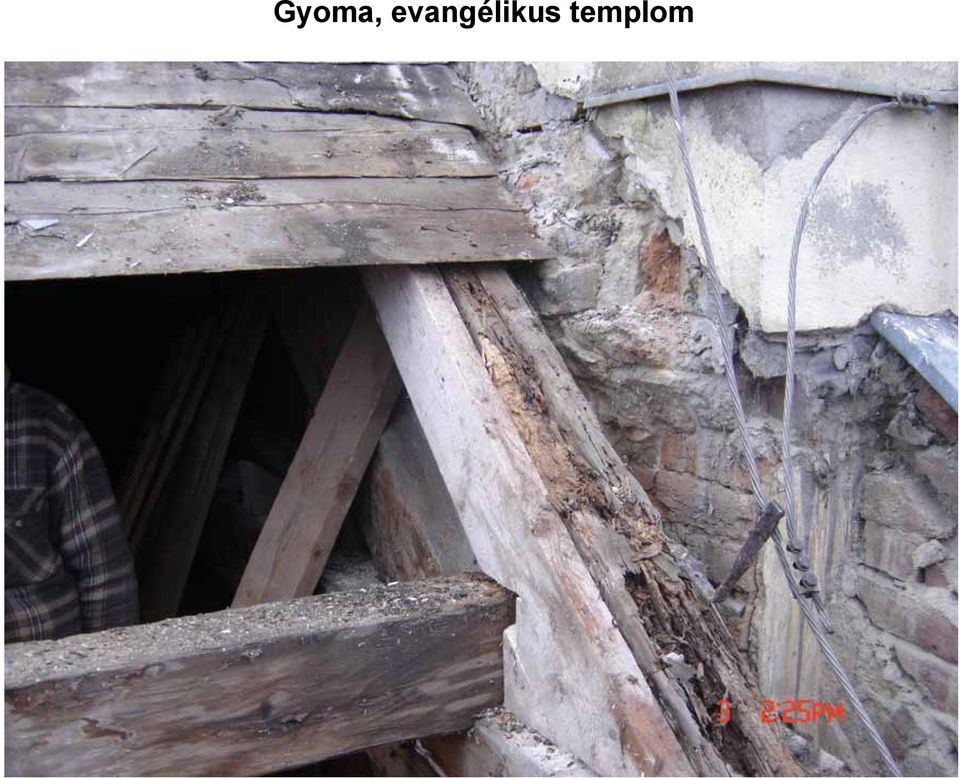

11 Gyoma, evangélikus templom

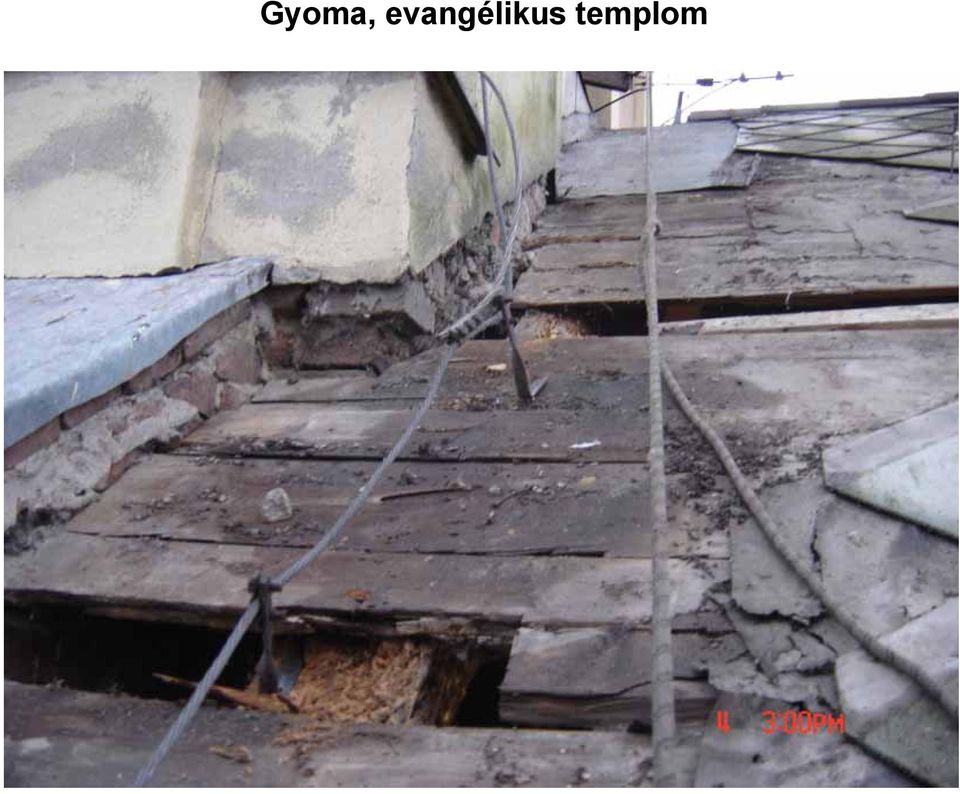

12 Gyoma, evangélikus templom

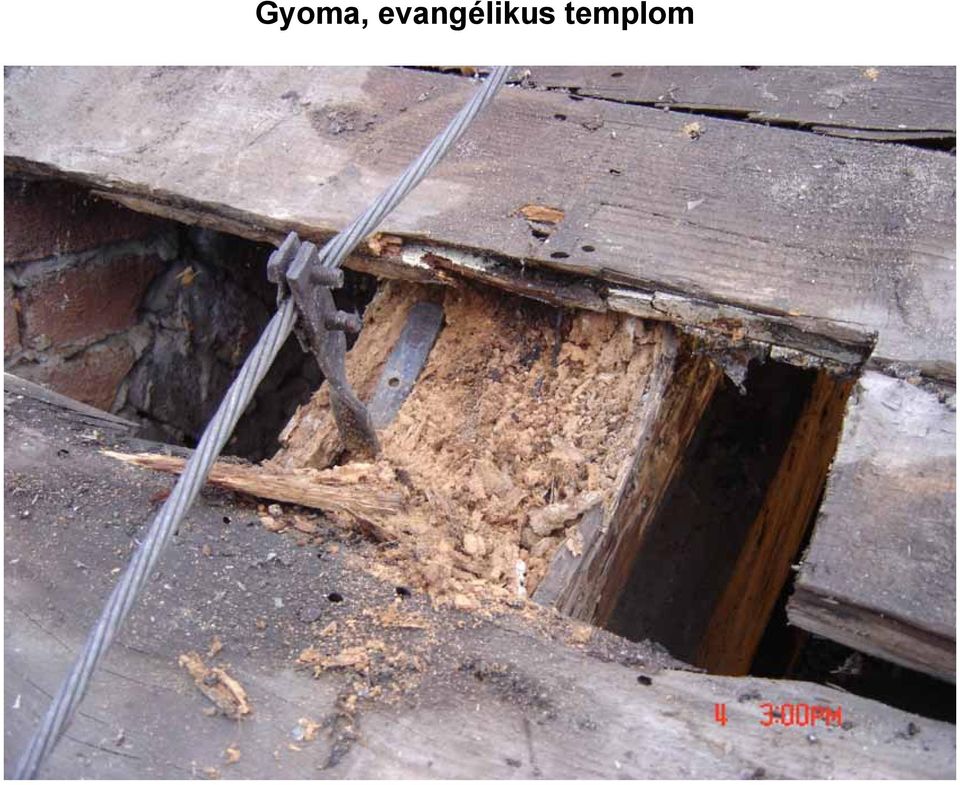

13 Gyoma, evangélikus templom

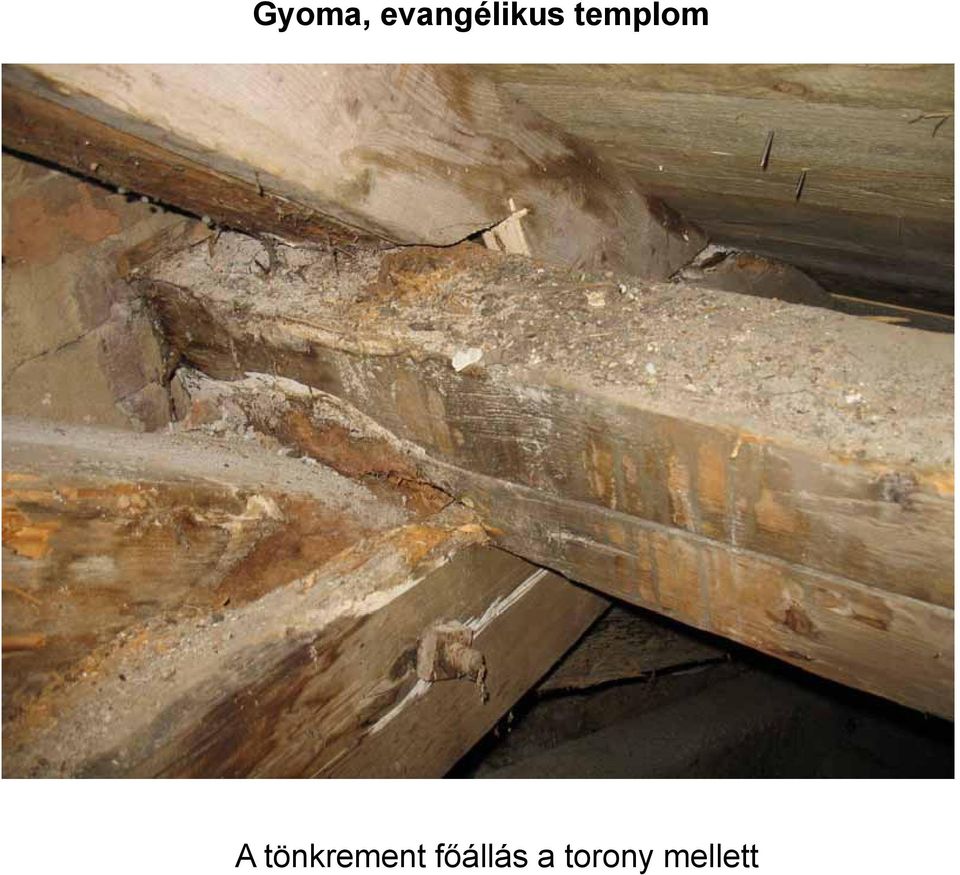

14 Gyoma, evangélikus templom A tönkrement főállás a torony mellett

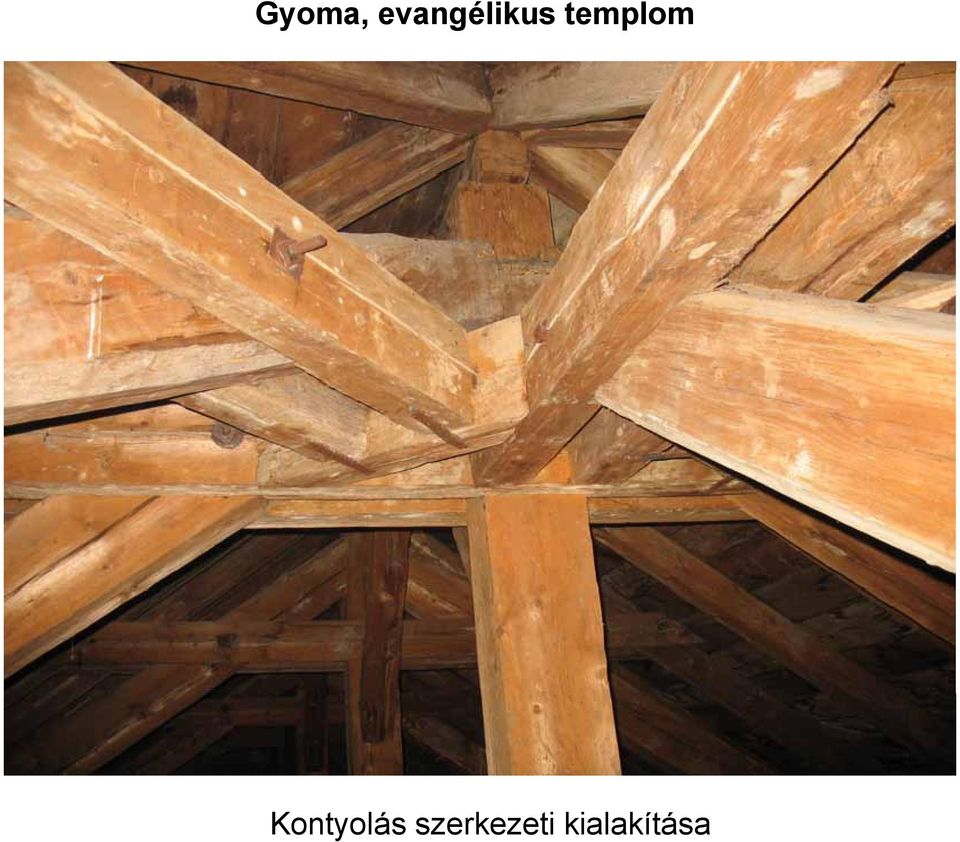

15 Gyoma, evangélikus templom Kontyolás szerkezeti kialakítása

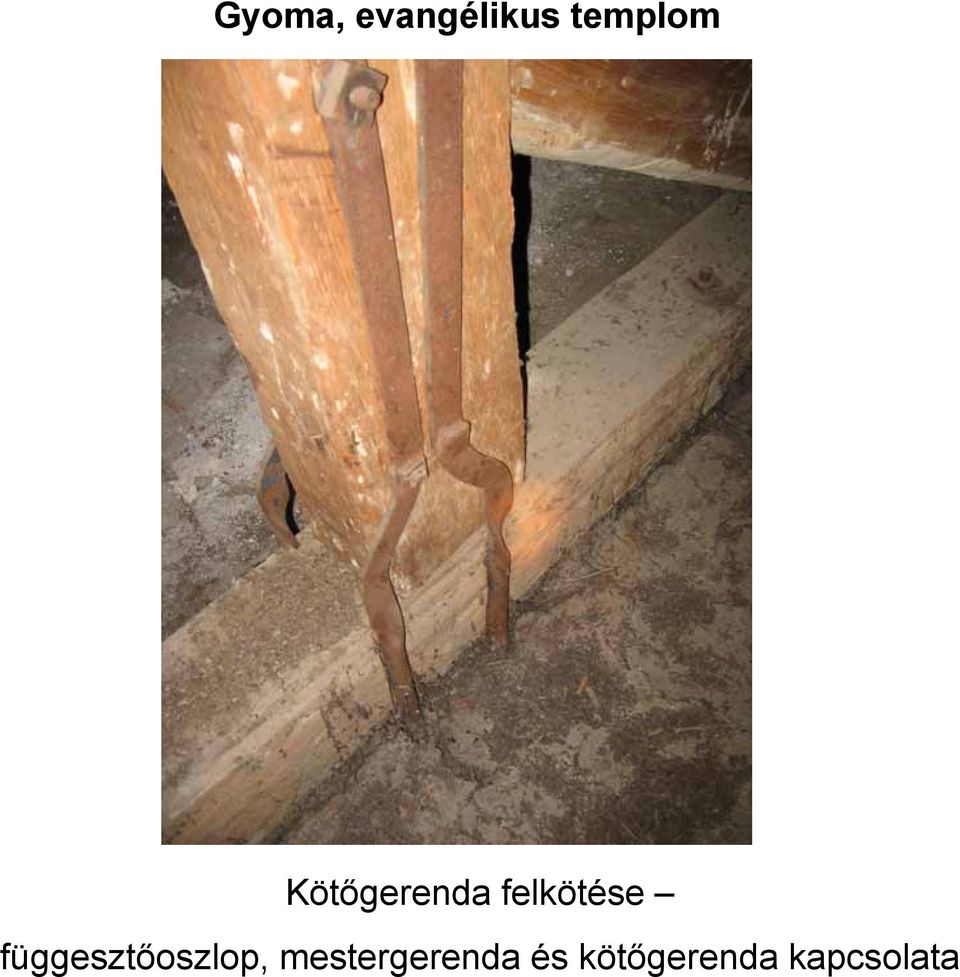

16 Gyoma, evangélikus templom Kötőgerenda felkötése függesztőoszlop, mestergerenda és kötőgerenda kapcsolata

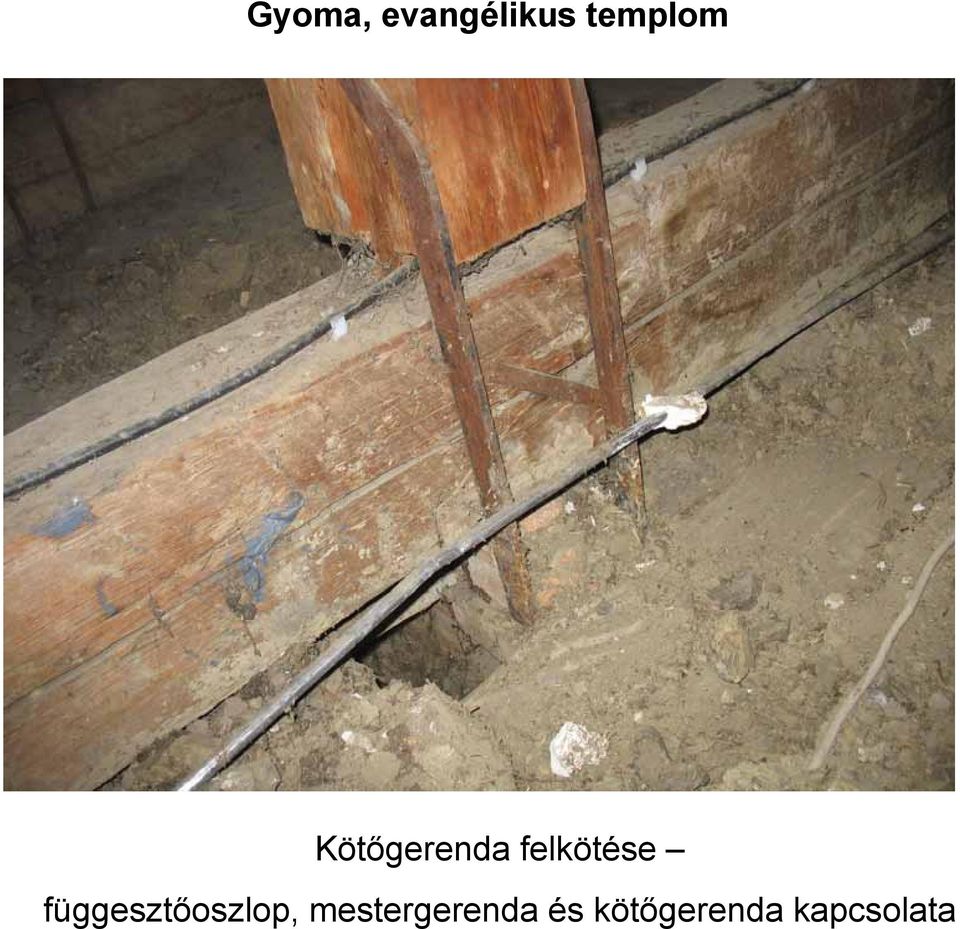

17 Gyoma, evangélikus templom Kötőgerenda felkötése függesztőoszlop, mestergerenda és kötőgerenda kapcsolata

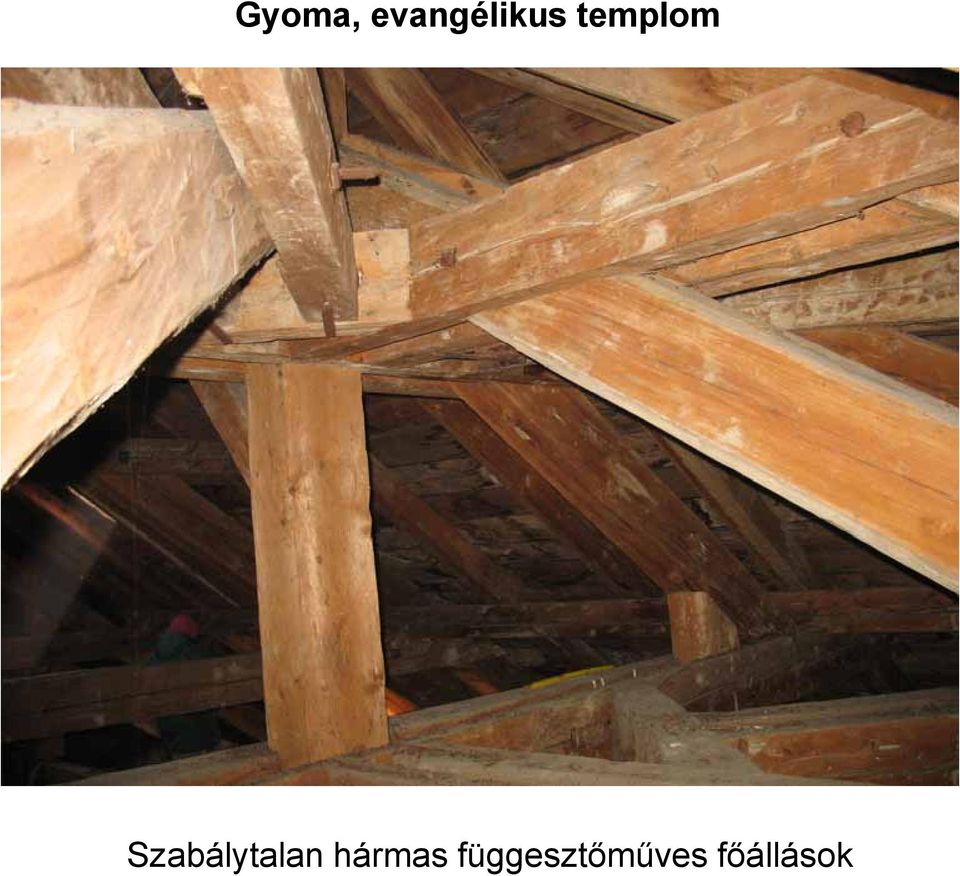

18 Gyoma, evangélikus templom Szabálytalan hármas függesztőműves főállások

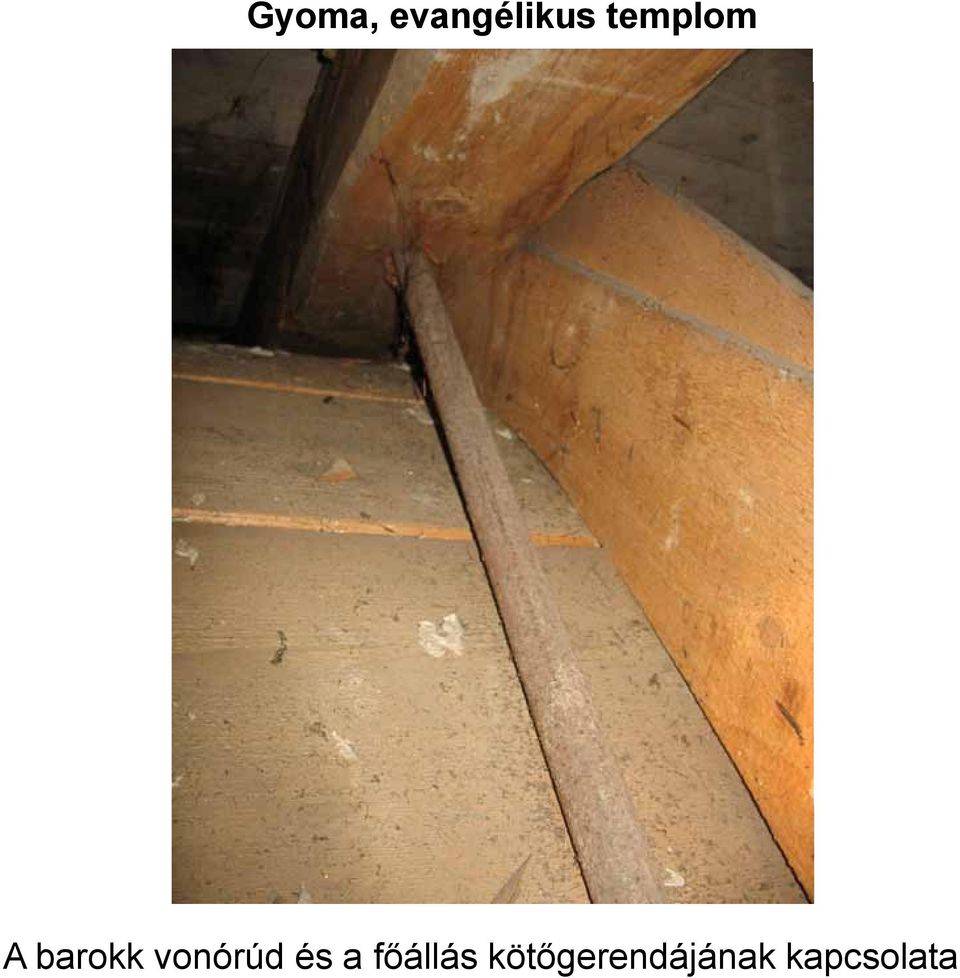

19 Gyoma, evangélikus templom A barokk vonórúd és a főállás kötőgerendájának kapcsolata

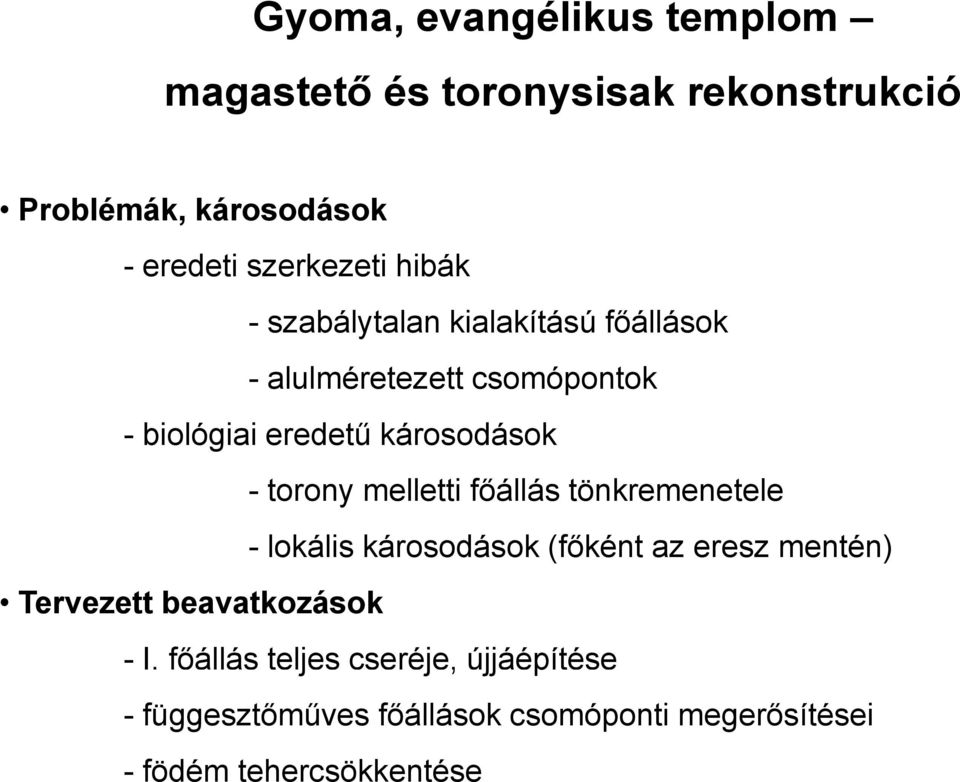

20 Gyoma, evangélikus templom magastető és toronysisak rekonstrukció Problémák, károsodások -eredeti szerkezeti hibák - szabálytalan kialakítású főállások - alulméretezett csomópontok - biológiai eredetű károsodások Tervezett beavatkozások - torony melletti főállás tönkremenetele - lokális károsodások (főként az eresz mentén) - I. főállás teljes cseréje, újjáépítése - függesztőműves főállások csomóponti megerősítései - födém tehercsökkentése

21 Gyoma, evangélikus templom Függesztőmű csomóponti megerősítése

22 Miskolc, evangélikus templom Tetőszerkezet felmérése alsó alaprajz

23 Miskolc, evangélikus templom Tetőszerkezet felmérése - keresztmetszet

24 Miskolc, evangélikus templom Tetőszerkezet felmérése - hosszmetszet

25 Miskolc, evangélikus templom A II. sz. főállás

26 Miskolc, evangélikus templom I. sz. főállás torony mellett

27 Miskolc, evangélikus templom Átlós főállás (Á-I.) keretsarok csomópontja

28 Miskolc, evangélikus templom A négyezeti kupola fölötti faszerkezet

29 Miskolc, evangélikus templom Átlós főállás - keretsarok

30 Miskolc, evangélikus templom Átlós főállások tönkrement alsó csomópontja

31 Miskolc, evangélikus templom Hosszmerevítő törése

32 Miskolc, ev. templom magastető rekonstrukció Problémák, károsodások - koncepcionális hiba: vízszintes erők felvételének megoldatlansága - általános helyeken ( normál normál főállásoknál) és a négyezet fölötti átlós főállásoknál egyaránt - következmények: gerinc süllyedése, szerkezet szétcsúszása, fiókváltók kifordulása, ereszpárkány deformációja -lokális szerkezeti problémák - ereszcsomópont (toldozott sárgerenda, külpontos letámaszkodás) - hosszmerevítő törése - biológiai eredetű károsodások - torony melletti I. főállás tönkremenetele - négyezet fölötti sarokcsomópontok teljes tönkremenetele - eresz mentén sok helyen jelentős károsodás

33 Miskolc, ev. templom magastető rekonstrukció Tervezett beavatkozások - új koszorú- és vonórúdrendszer beépítése a vízszintes erők felvételére - vb. koszorú a térdfalakba bevésve -fő- és mellékállások új letalpalása erőátadás a koszorúra (ereszpárkány külpontos terhelésének megszüntetése) - acél vonorúdrendszer beépítése a vb. koszorú síkjában - négyezet fölött döntött síkú keretekből kialakított, zárt gyűrűt alkotó acélszerkezet beépítése az átlős főállások megtámasztására, ill. kiváltására -főállások megerősítése, új hosszmerevítés beépítésével - ezt követően a négyezeti sarokcsomópontok, ill. az eresz mentén károsodott részek teljes cseréje ill. átépítése, gombátlanítás, faanyagvédelmi beavatkozások

34 Miskolc, evangélikus templom A megerősítés szerkezeti alaprajzi vázlata

35 Miskolc, evangélikus templom A négyezet fölötti tetőt megtámasztó acélszerkezet

36 Miskolc, evangélikus templom Fektetett I-300 vonórúd lekötése vb. koszorúhoz

37 Miskolc, evangélikus templom I-120 vonórúd lekötése vb. koszorúhoz

38 Miskolc, evangélikus templom Vonórudak kapcsolata

39 Miskolc, evangélikus templom Kupola fölötti főállás keresztmetszete (meglévő állapot)

40 Miskolc, evangélikus templom Kupola fölötti főállás keresztmetszete (tervezett állapot)

41 Miskolc, evangélikus templom Főállás keretsarok megerősítése

42 Miskolc, evangélikus templom Főállások új letalpalása vb. koszorúhoz

43 Somlószőlős, evangélikus templom A templom képe az utcáról, ill. a lelkészlak udvaráról

44 Somlószőlős, evangélikus templom A templombelsőben jól látható a födém alakváltozása

45 Somlószőlős, evangélikus templom A fedélszék összképe

46 Somlószőlős, evangélikus templom

47 Somlószőlős, evangélikus templom

48 Somlószőlős, evangélikus templom födém és tetőszerkezet megerősítése Problémák, károsodások - hibásan megválasztott tetőszerkezet ő -főállásokban jelentősen túlterhelt, lehajló kötőgerendák - alulméretezett derékszelemen, fiókváltó - lokális szerkezeti hibák - középszelemen toldása - nem megfelelő szerkezeti kapcsolatok - jelentősen alulméretezett, lehajló födémszerkezet - biológiai eredetű károsodások - oromfal melletti főállás tönkremenetele - lokális károsodások

49 Somlószőlős, evangélikus templom födém és tetőszerkezet megerősítése Tervezett beavatkozások - főállások átalakítása á függesztőműves ő ű szerkezetté (erőjáték teljes megváltoztatása) - oromfali V. főállás mellett új főállás építése, ehhez az oromfal kikötése, majd a régi V. főállás elbontása - főállásokra terhelő páros U-szelvényű acél mestergerendák beépítése - födémgerendák felkötése mestergerendákhoz - új hosszmerevítés beépítése (ferde rudakkal a középszelemenek és az új mestergerendák között) - fiókváltók összehúzása vonórudakkal - egyéb lokális beavatkozások, megerősítések, elemcserék

50 Somlószőlős, evangélikus templom Tetőszerkezeti alaprajz

51 Somlószőlős, evangélikus templom Keresztmetszet

52 Somlószőlős, evangélikus templom Hosszmetszet

53 Somlószőlős, evangélikus templom Függesztőmű csomópontok

54 Somlószőlős, evangélikus templom Acél mestergerenda felfekvése a függesztőműre

55 Somlószőlős, evangélikus templom Födémgerenda felfekvése az új acél mestergerendához

56 KÖSZÖNETNYILVÁNÍTÁS Tervező és szakértő kollégák: Gyoma: Szűcs Anikó, Markó Máté, Molnár Eszter, Pálvölgyi Sándor, Takács Lajos Miskolc: Dr. Krahling János, Sugár Gábor, Markó Máté, Devescovi József, Molnár Eszter, Ács Endre, Pálvölgyi Sándor, Takács Lajos Somlószőlős: Godár Bálint, Holló Eszter, Molnár Eszter, Szabadi Renáta Az előadásban szereplő fényképek, ill. rajzok készítői (szerzőn kívül): Gyoma: Álmos Csaba, Molnár Eszter, Szűcs Anikó, Varga Zoltán Miskolc: Markó Máté Somlószőlős: Holló Eszter, Godár Bálint

57 KÖSZÖNÖM A FIGYELMET!
