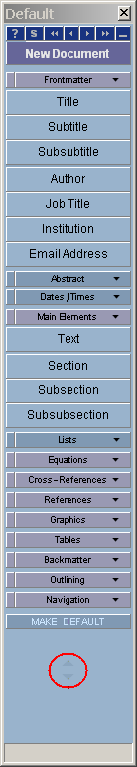

1 A Publiconban történő írás Hasznos tippek 1. A kezdés A Publicon első indításakor a felhasználót egy üdvözlőképernyő fogadja, egy fő eszköztár és két paletta. A fő eszköztár a következő ismerősen hangzó almenükből áll: 1. ábra Az üdvözlőképernyő amelyről közvetlenül elérhetö a program bemutatója, a súgó kereső és a legfrissebb információk, ideiglenesen vagy véglegesen is bezárható. Ezután két érdekes paletta marad a képernyőn. Mindkettő számos gombot tartalmaz eltüntethető csoportokban. Az első paletta a Default címkéjű, tartalmazza a dokumentum struktúrájának összeállításához szükséges gombokat. A paletta alján két jelentéktelennek tűnő nyilacska látható, amire kattintva a paletta görgethetővé válik és így minden al-gombcsoport elérhetővé válik egyszerre.

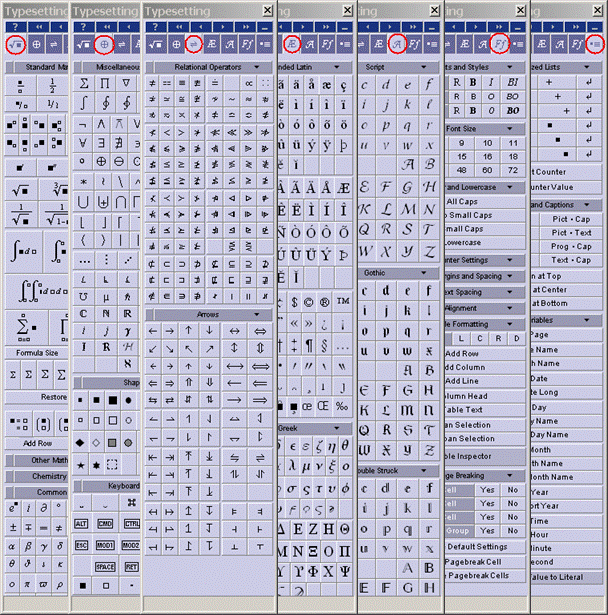

2 A második, Typesetting címkével ellátott paletta hét al-palettával rendelkezik, amik elősegítik a különböző szimbólumok, matematikai és kémiai jelölések beírását, a szöveg, táblák és listák formázását. A szimbólumok minden alcsoportját, a paletta tetején található megfelelő ikonra kattintással lehet elérni. 3. ábra A Typesetting paletta a következő al-palettákból áll: a) Matematikai jelölések b) Formák és szimbólumok c) Relációs operátorok és nyilak, latin és görög betűk d) Kézzel írt, gothic és kétvonalas betűtípusok e) Elrendezés, betűköz, táblázat formázás és oldaltörés beállítások f) Értékmutató objektumok, kép valamint képaláírás formázók 2. Az első dokumentum létrehozása A legkönnyebben úgy készíthetünk új dokumentumot ha a New Document gombra kattintunk a Default palettán. Az előre elkészített dokumentum séma alapértelmezett stílusban egy új ablakban jelenik meg, szerkesztésre készen.

3 4. ábra Ha szükséges a dokumentum stílusa tovább változtatható a fő eszköztár almenüjét használva: Format => Style Sheet => A felhasználó itt 11 beépített stíluslap közül választhat, vagy létrehozhatja saját tervezésű sémáját is. Egy új dokumentum egy előre meghatározott stílusban azonnal létrehozható a: File => New menüt választva. Közebn a megfelelő dokumentum paletta megnyílik.

4 5. ábra Minden stíluslap dokumentum minta elérhető a első sorában. A minta dokumentum szintén sajátjaként elmentheti. gomb megnyomásával a dokumentum paletta szerkeszthető, így a felhasználó átírhatja és a 6. ábra Cella A dokumentum cellákból áll (alap szerkezeti egység) szögletes zárójelek jelölik a dokumentum jobb széléig. Ezek automatikusan eltüntethető csoportokba kerülnek a dokumentum struktúra szintjének megfelelően. A cellák a paragrafusok megfelelői. Szövegszerkesztés Típus beírásának szempontjából a mutató (kurzor) helyzete fontos. A cellán belülre kattintva a szöveg a cellába kerül. A cellán kívülre kattintva (ami egy vízszintes vonalat jelenít meg) egy új cellát hoz létre. Ezután a szöveg beírható az új cellába. 7. ábra Ha egy új különböző stílusú cella (szegmens, al-szegmens, egyenlet, grafika, stb.) szükséges, ajánlott a megfelelő dokumentum paletta kijelölt gombjának használata. Létrehozás után a cella stílusának meghatározásához jelöljük ki a cella zárójelét és nyomjuk meg az Alt-ot ( a Cellastílus ellenőrző megjelenik) és megváltoztatható a megfelelő gomb megnyomásával a megfelelő

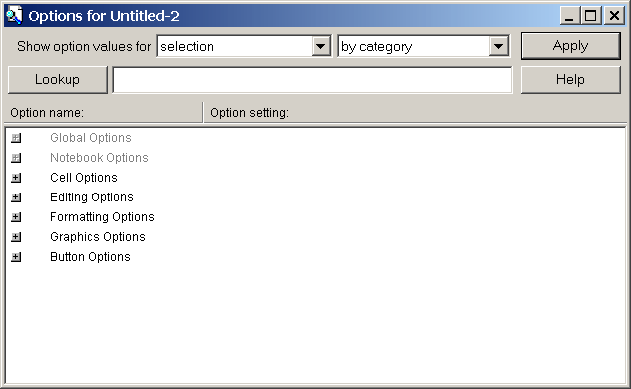

5 dokumentum palettán vagy a fő eszköztár Format => Style menüpontját használva. 8. ábra 3. Alap lépések Sok műveletet háromféle módon lehet végrehajtani: 1. a dokumentum vagy a betűszedés paletta megfelelő gombjának megnyomásával. 2. az eszköztár menü segítségével 3. gyorsbillentyűk használatával 3.1 Szöveg formázása Amikor szöveget vagy cellát akarsz formázni, jelöld ki. Ezután a szükséges lépést válaszd ki: a) Gyakran használt formázóeszközök érhetők el a Typesetting paletta formázási al-palettájának gombjaival, a következő címkék alatt: b) Alap szerkesztőeszközök elérhetők a főmenüből a Format => text (típus,szín stb.) és Format => Cell (elrendezés, háttérszín stb.) használatával c) A beállítás ellenőrző haladó formázóeszközei elérhetők a jobb egérgomb Tulajdonságok (Preferences) menüjéből, vagy a fő eszköztár Edit => Preferences menüjéből. 9. ábra Gyorsbillentyűk használhatók a gyakran használt parancsokhoz, például CTRL+i a dőlt betűkhöz, és CTRL+b a félkövérekhez. 3.2 Matematikai formulák Matematikai vagy más műszaki jelölések 2 féleképpen állhatnak a dokumentumban: 1. Inline matematika szöveges cellával. Matematikai kifejezés beírása a a matematikai betűszedés al-palettájáról vagy az eszköztár menü Edit => Math menüpontjával történhet. Használható még az eszköztár menü Edit => Math => Start Inline Equation menüpontja is, vagy a CTRL+9 gyorsbillentyű.

6 10. ábra Megjegyzés: Gépelés közben minden matematikai szöveg háttere szürke. A Szürke részbe írás biztosítja hogy a matematikai szöveghez megfelelő stílus lesz létrehozva. Egyedülálló képletek megjelenítése egyenlet stílusban: Ezen stílusok bevihetők egyenesen az eszköztár menü Edit => Math => Start Equation menüjéből vagy a CTRL+1 gyorsbillentyűvel a számozatlan, vagy az Edit => math => Start numbered Equation vagy a CTRL+SHIFT+1 gyorsbillentyűvel a számozott egyenletek vihetők be. A kurzor vízszintes vonalra helyezésével és a betűszedés matematikai al-palettája megfelelő gombjának használatával, egy egyenlet stílusú cellát automatikusan létrehozunk a megfelelő jelölés sémájának használatával. 11. ábra Az inline kódolása és a display mód kissé különbözik. Ha a formulákat más szoftverekkel tervezzük használni, vagy a fájlt kívánjuk a későbbiekben egy másik formátumba exportálni, akkor a szerkesztésre a display módot javasoljuk. A Publiconnak kifinomult eszközei állnak rendelkezésre az egyenletek kiegyenlítésére, finom beállítására, zárójelek különböző fajtáinak és párjainak ellenőrzésére. Matematikai kifejezés kereső Bármely matematikai kifejezés kereshető a teljes nevének használatával. A teljes név elérhető a fő eszköztárból az Edit => Copy as => Plain Text menükből, és innen beilleszthető a Find dialog window ablakba amit az Edit => Find menüből nyithatunk meg. A Publicon használata a számítógépes algebrai rendszerkkel A Publicon támogatja a MathML kódot, így a MathML-t támogató rendszerekből türténő applikáció rendkívül egyszerű. Elegendő a másolás és beillesztés (CTRL+c és CTRL+v) használata. Ha szükséges a CAS magától felajánl egy átalakítást a kiértékelés előtt. Mindkét esetben másolhatjuk a kifejezéseket MathMLként és beilleszthetjük átalakított MathMLként. 3.3 Grafikák Bár a Publicon nem rendelkezik rajzeszközzel, számos grafikai formátumot felismer (BMP, GIF, JPEG, TIFF, EPS, PBM, PGM, PNG, PNM, DXF, STL, WMF, PICT, MPS, MGF). Ezeket kétféleképpen importálhatjuk. 1. Inline import A cella tartalmaz más objecteket is, pl.: szöveget, egyenletet, stb. Helyezd a kurzort oda ahová a képet akarod beilleszteni. A fő eszköztárból nyiss egy speciális párbeszédablakot, a File => Import => Single File menüből.válaszd ki az importálandó fájlt, és kattints az OK-ra.

7 text text 12. ábra 2. Display import A kép önmagában van beillesztve egy Graphics formátumú cellába. Kattints az előző cella alá, oda ahová a képet akarod beilleszteni. A kurzor marad a vízszintes vonal helyén. A fő eszköztárból nyiss egy speciális párbeszédablakot, a File => Import. Válaszd ki az importálandó fájlt, és kattints az OK-ra. 13. ábra Továbbá beilleszthetünk egy kép-sorozatot és animálhatjuk is őket. Ezt a Format => Graphics => Animate menükben tehetjük meg. A képeknek egymást követő cellákban kell lenniük. 3.4 Táblák

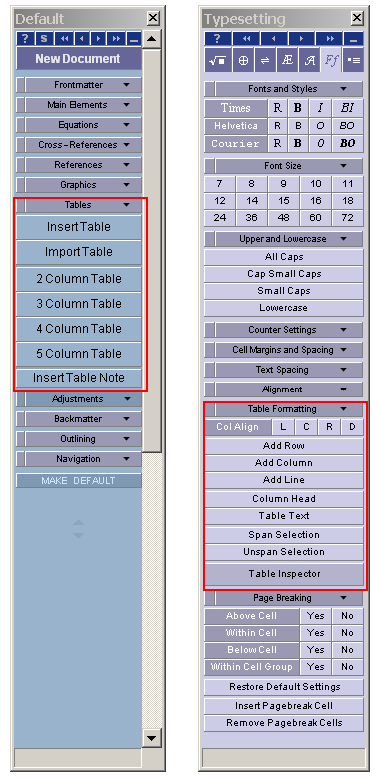

8 Egy tábla készítéséhez használhatunk beépített sémát és manuálisan feltölthetjük adatokkal vagy importálhatunk előre elkészített CVS adattábla fájlokból. Mindkét eset a Tábla beillesztés és Tábla importálás könnyedén elvégezhető az előre definiált dokumentum palettán található Table gomb segítségével. Ha a táblázatot elkészítettük, további beállítások és finomhangolás lehetséges a Type Formatting-gal-paletta Table format gombjaival. 14. ábra Megjegyzés: Táblák szerkesztésénél a feltölthető helyek háttérszíne szürke. A szürke helyekre írással biztosíthatjuk hogy a szöveg megfelelően lesz kódolva.

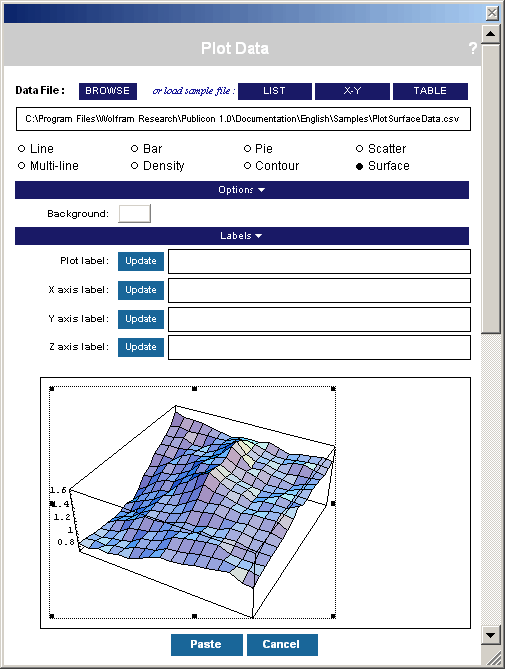

9 15. ábra 3.5 Diagrammok (Data Plots) Az adat parcellákat a Plot Data párbeszédablakon keresztül hozzuk létre. Ezt az Insert => Plot menüből nyithatjuk meg. Az adat CSV formátumban kell rendelkezésre álljon. A felhasználó állítja be az adat formáját (lista, x-y diagramm), az adatfájl elérési útját, a diagram formáját (oszlop, torta, sűrűségi és felszíni), beállításait (tengelyek megjelenítése, eredet, méret, háttérszín) és címkéit. Létrehozás után a kívánt diagram a dokumentumba lesz illesztve.

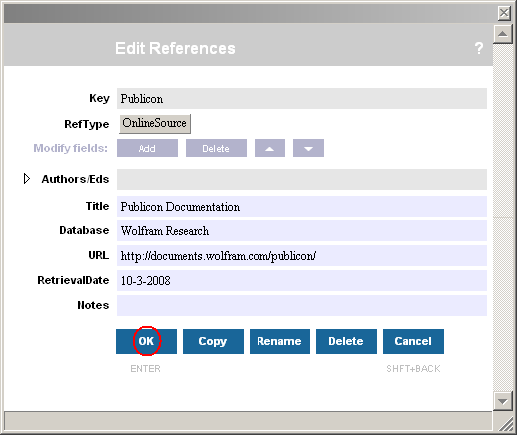

10 A beillesztett objectek - grafikák, diagrammok és táblázatok automatikusan sorszámozódnak. A táblázatok címmel és jegyzettel együtt állnak rendelkezésre. 3.6 Referenciák A referenciák rögzítése a referencia adatbázisba történik. Először is, a referencia információk betöltése a referencia szövegdobozon keresztül történik. Kattints az Insert Reference gombra (Referenciák csoportja a dokumentum palettán). A Key fülre kattintás után a New gombra kattints. 17. ábra A referencia szövegdoboz megjelenik. Írd be a megfelelő információkat és kattints az OK-ra. 18. ábra A kurzort helyezd a dokumentum azon cellájába ahová a referenciát akarod beilleszteni. A Find references by: párbeszédpanelen kattints az Insert-re. A referencia a dokumentumban beillesztésre került. Hiperhivatkozásként láthatjuk a Key mezőbe írt néven.

11 19. ábra Miután minden referenciát beillesztettünk, kattintsunk a Gather Backmatter gombra, amit a dokumentum palettáján (a referenciák csoportban) találunk. A referenciák listája a dokumetum végére került; a referencia link a referenciák listájára mutat, és a jelölése számra változott. Ha szükséges az idézetek visszaállíthatók a Restore Citations használatával és tovább szerkeszthetők. 20. ábra A publicon további lehetőségeket biztosít a fentieken kívül, hiperhivatkozások beillesztését, saját paletták és stílusok létrehozását stb. További információkért lásd a következő címet:
