1 termék Információ a kondenzációs gázkészülékekről z energiacsomag Weishaupt Thermo Condens kondenzációs gázkészülék 32 kw-ig

2 Weishaupt Thermo Condens: takarékosság és biztos jövő növekvő energiaárakat és a klímavédelem iránti nagy érdek - lődést figyelve egyre erősödik a hatékony technika iránti igény. z épületek területén ma jelentkező energiaigény a teljes fogyasztás 40%-át adja. Ennek legnagyobb részét a hőtermelők teszik ki, melyek így a legnagyobb megtakarítási potenciállal is rendelkeznek. Már csupán az elavult fűtési rendszerek modern, szolár beren - dezésekkel kombinált kondenzációs rendszerekre történő kicserélésével is hatalmas lépést tehetünk az energiatakarékosság és az emisszió csökkentése felé. Weishaupt Thermo Condens kondenzációs gázkészü lékkel olyan takarékos és környezetkímélő fűtési rendszer áll rendel - kezésre, amely egyesíti a kényelmet és a gazdaságosságot. Ennél a készüléknél az innovatív O 2 -szabályozás (SCOT rend szer) állandóan magas hatásfokot biztosít ingadozó gázminőség vagy biogáz bekeverése esetén is. 2

3 3

4 tökéletes kondenzációs technika: O 2 -szabályozás (SCOT rendszer) sorozatkivitelben Weishaupt a világ első gyártója - ként alkalmaz sorozatkivitelben automatikus O 2 -szabályozást kondenzációs készülékeknél. Ez a rendszer sokféle fontos, a szakember és a használó számára előnyös funkciót kínál: z égés minőségének dinamikus felügyelete állandóan magas ha - tékonyságról, rendkívül alacsony gázfogyasztásról és a mindig biztonságos működésről gondoskodik. folyamatos O 2 -érték állandóan minimális mennyiségű károsanyagkibocsátást biztosít. csaknem lángmentes égésnek is köszönhetően minden fontos kibocsátási érték messze a határérték alatt marad. rendszer a mindenkori gázminőségtől vagy gázfajtától függetlenül szabályozza az égést. Így érhető el az, hogy a Thermo Condens készülékek mindig optimális értékekkel működjenek. Ezen túlmenően automatikus üzembe helyezési támogatás is létezik a szakember által végzendő időigényes bemérési munkák elmaradnak. speciális, fordulatszám-szabályozott ventilátornak köszönhetően a Thermo Condens készülék induláskor különösen halkan működik. Ez jelentősen növeli a használó kényelemérzetét. rendszer biztonságának szavato - lása érdekében az O 2 -szabályozás kalibrálása rendszeres időközönként automatikusan végbemegy. Így bármikor be tudja állítani magát a változó feltételeknek megfelelően. nagy teljesítményű hőcserélő kondenzációs hő lehető legjobb kihasználása érekében teljesen új alumínium-szilícium öntvényből készülő hőcserélőt fejlesztettünk ki. különleges öntési technikák nagy, különösen hatékony hőcserélő-felület megvalósítását teszik lehetővé. z innovatív sugárzó égővel és a moduláló hőtermelés elvével együtt alkalmazva példásan nagy, akár 110%-os* szabványos hatásfok is elérhető. Energiatakarékos szivattyú fűtési rendszer áramfogyasztásának jelentős csökkentése érdekében minden Thermo Condens készülék energiatakarékos szivattyúval van ellátva. * 110% a H i kondenzációs hőre vonatkoztatva * 99,1% a H s kondenzációs hőre vonatkoztatva Sugárzó égő Füstgázcsatorna Ventilátor Optimális, meanderalakú átáramlás SCOTelektróda Három definiált hőmérsék - letzóna növeli a hatékonyságot a hőcserélőben WCM Levegő Szabályozott gázszelep Gáz Kondenzvíz-lefolyó O 2 -szabályozás Nagy teljesítményű hőcserélő 4

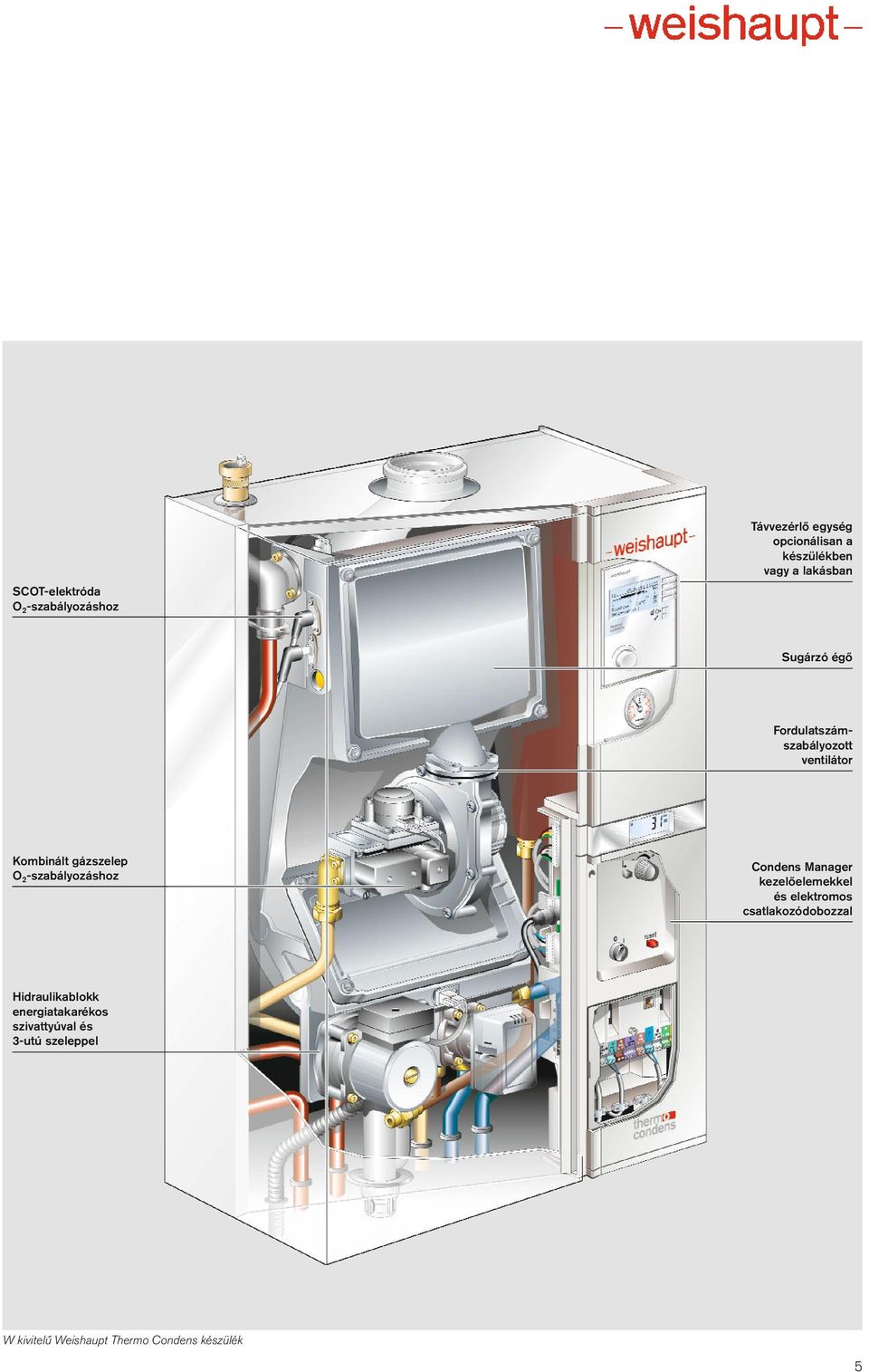

5 SCOT-elektróda O 2 -szabályozáshoz Távvezérlő egység opcionálisan a készülékben vagy a lakásban Sugárzó égő Fordulatszámszabályozott ventilátor Kombinált gázszelep O 2 -szabályozáshoz Condens Manager kezelőelemekkel és elektromos csatlakozódobozzal Hidraulikablokk energiatakarékos szivattyúval és 3-utú szeleppel W kivitelű Weishaupt Thermo Condens készülék 5

6 Weishaupt Condens Manager (WCM): a modulokra tagolt szabályozórendszer fűtési rendszer a WCM-FS távvezérlő egységgel vezérelhető konzekvensen modulokra tagolt platformstruktúra a fűtés kivite - lezője és használója számára egyaránt sokféle előnyt kínál. funkcionális modulok kezelése egységes. legkülönbözőbb szabályozás technikai követel - mények teljesíthetők. Szabályozómodulok különböző alkalmazási területek számára speciális szabályozómodulok léteznek. Ezek az ebus-os bekötésen keresztül megbízhatóan képesek kommunikálni egymással, és így a szükségletnek megfelelő és kényelmes hőellátást képesek biztosítani. készülék minden komponense állandó felügyelet alatt áll, ami a legnagyobb biztonságot szavatolja. Ezen túlmenően a WCM Weishaupt Condens Manager a takarékos gázhasználatot is vezérli és kitűnő hőérzetet biztosít a használó számára. 6 WCM-FS távvezérlő egység távvezérlő egység választhatóan beépíthető a kezelőtáblába vagy a lakásban helyezhető el. kezelést négysoros, megvilágított kijelző teszi egyszerűvé. z egyes sorokhoz funkcionális gombok vannak hozzárendelve, úgy hogy pl. a fűtési jelleggörbék, a parancsolt hőmérsék - letek és a fűtési idők intuitív módon beállíthatók legyenek. z infó-gomb segítségével pedig az aktuális hőmérséklet- és üzemállapotok jeleztethetők ki. WCM-EM bővítőmodul z egyedi hőigények a minden egyes különálló fűtőkörhöz hozzárendelt saját bővítőmodullal teljesíthetők. Összesen max. hét fűtőkör szabályozható körön - ként egy bővítőmodullal. Minden fűtőkör központilag vagy egyenként, távkezelő egységgel programozható. Biztos jövő sorozatkivitelben változtatható be- és kimenetek, valamint a beépített ebus-interfész számos opciót, például modern épületautomatizálási megoldásokba történő bekötést tesz lehetővé az alkalmazó számára. lternatív energiák, pl. szolárhő, hőszivattyú, szilárdtüzelésű kazán vagy puffertároló-rendszer szabályozóinak csatlakoztatása is egyszerűen elvégezhető. WCM-Sol szolárszabályozó WCM-Sol szolárszabályozó haszná - latával szolárberendezések szabályoz - hatók, továbbá a szolárberendezés minden mért értéke lekérdezhető, illetve a WCM-FS távkezelő egységen keresztül a szolárberendezés beállítási paraméterei is módosíthatók.

7 WCM-COM home kommunikációs modul: a biztos kapcsolat fűtési rendszeréhez Internet ebusz LN LN / WCM-COM 1.0 home Router WLN Szerver Weishaupt fűtési rendszer WCM szabályozó - rendszerrel PC/Mac internet-böngészővel ndroidos és ios-es okostelefon alkalmazással rendszer felépítése WCM-COM home a fűtési rendszer internet-routerhez menő interfészeként szolgál. Segítségével mind az otthoni hálózaton belül, mind pedig útközben kommunikál - hat a fűtéssel. z okostelefonos alkalmazás Weishaupt fűtésvezérlés alkal - mazással lehetőség nyílik a fűtési rendszer kényelmes, okostelefonról vagy tablet PC-ről történő kezelésére. fűtésszabályozás fontos funkcióinak kezelése, pl. a fűtés és a meleg víz beállított hőmérséklet-értékeinek megváltoztatása vagy az időprogramok módosítása most már mobil módon is lehetséges. szolárberendezés szolárszabályozón (WCM-Sol) keresztül történő üzemel - tetése esetén kiegészítő információk, például kollektor-hőmérséklet, aktuális teljesítmény, valamint hasábdiagramok alapján az utolsó 14 nap, illetve az utolsó 3 év szolárhozama is előhívható. z androidos és ios-es készülékekhez való alkalmazás a megfelelő store-ból ingyenesen letölthető. Ha az otthoni hálózathoz és az okostelefonhoz van internetes előfizetés, akkor semmilyen járulékos állandó költség nem kelet - kezik. Nagyfokú biztonság szerverrel való kapcsolatfelvétel TLS-kódolással történik, és magas fokú adatbiztonságot biztosít. z Ön magánszférája szintén védett, hiszen semmilyen személyi adat nem kerül letárolásra. Rugalmas hozzáférési lehetőségek Egy adott fűtéshez különböző, okos - telefonnal rendelkező személyek is hozzáférhetnek, ugyanakkor egy okostelefonnal több fűtési rendszer is kezelhető. Járulékos haszon WCM-COM több mint egy LNinterfész a routerhez. Egy hagyományos internet-böngészővel mindazok a web - oldalak lehívhatók a házi hálózaton belül, amelyek a WCM-COM-ban le vannak tárolva. Így a szabályozórendszer csak - nem minden paramétere megtekint hető és módosítható. Sőt, a hőmérséklet alakulásának hosszabb időtartamokra vonatkozó feljegyzése és grafikus ábrázolása is lehetséges: Ideális eszköz a fűtési rendszer célzott optimalizálá - sához. Zavar esetén üzenet küldhető tetszőleges címekre, például közvetlenül a fűtéstechnikai cégnek is. 7

8 Higiénikus és hatékony: Melegvíz- és energiatárolók Weishaupt Thermo Condens készülékekhez a Weishaupt melegvíz- és energiatárolók terjedelmes, azokkal külsőleg és műszakilag összehangolt programja áll rendelkezésre. Weishaupt qua Vario (WV) kompakt megoldás z alul álló vagy a készülék mellett függő melegvíz-tároló tökéletesen illik a kondenzációs készülékek megjele - néséhez. 70 literes tároló alul álló vagy készülék mellett függő változatban is elérhető. készülék alá történő be - építésre szolgáló 100 literes méret hengeres változatban is szállítható. Weishaupt qua tároló (WS) gazdaságos megoldás z univerzálisan használható vízmelegítő különösen kedvező ár-teljesítmény viszonnyal rendelkezik. kilenc külön - böző, liter térfogatú kivitel nagyon széles alkalmazási spektrumot fed le. melegvíztároló kiegészítéskép - pen elektromos fűtéssel is ellátható. Weishaupt qua Tower (WT) karcsú vonal Ha a fűtőpincében kissé szűk a hely, akkor a Weishaupt qua Tower (WT) használatát javasoljuk. Ez a tároló kis helyen is elfér. magas, karcsú alak, a nagy teljesítményű hőcserélővel kombinálva, kiváló melegvíz-komfortot kínál; ugyanakkor természetesen az egészségügyi szempontokat is számí - tásba veszi. WS Eco nagyon jól hőszigetelt 500 literig minden Weishaupt tárolót a teljes terjedelmet körülölelő habosítás védi a hő veszteségek ellen. WS 140 Eco tárolónál több mint duplájára növeltük a hőszigetelő réteg vastagságát. hőveszteségi mutató a WT 140-hez képest a naponkénti 1,5 kwh-ról 0,9 kwh-ra csökkent. Így ez a tároló teljesíti az energia - hatékonysági osztály követelményeit. Weishaupt qua Sol (WSol) napenergia melegvíz-készítésre történő kiegészítő használata nem csak tüzelőanyagot takarít meg, hanem a kibocsátásokat is csökkenti. Weishaupt bivalens vízmelegítőit és energiatárolóit erre a célra fejlesztet tük ki. Weishaupt qua Sol tárolóban lévő hőcserélők kitűnő hatásfokkal rendelkez nek, és így nagyfokú melegvízkomfortot biztosítanak. Weishaupt qua Sol liter térfogatú kivitelekben létezik. tároló low flow vagy high flow üzemmódban működő kollektorok csatlakoztatására egyaránt alkalmas. Weishaupt energiatároló (WES-) Ha a szolár használatimelegvíz-készítés mellett a fűtést is szolárhővel kell támogatni, akkor a Weishaupt energia - tároló a megfelelő és biztos jövőjű megoldás. tároló pl. a fatüzelésből származó járulékos energia felvételére is alkalmas. 660 és 910 liter térfogattal kapható WES- energiatároló kaszkádba kötés - sel még nagyobb térfogatú is lehet. z intelligens hőmenedzsment a fűtési hő optimális elosztása mellett a nagy haté - konyságú használatimelegvíz-készítésről is gondoskodik. Kiegészítésképpen puffertárolók is rendelkezésre állnak kilenc méretben, 3000 literes térfogatig. Weishaupt qua Vario (WV) 8 Weishaupt energiatároló (WES-) Weishaupt quasol szolártároló (WSol)

9 z elegáns egység: Weishaupt Thermo Condens Kompakt Weishaupt Thermo Condens Kompakt kondenzációs egység példa értékű módon egyesíti az időtlen dizájnt a nagy hatékonyságú technikával. Univerzális alkalmazás tökéletes és gyors szerelés lehetővé tétele érdekében a Thermo Condens Kompakt készülékekben a fűtéshez és a gázhoz tartozó összes szelep és szükséges csőösszekötő már gyárilag Gyűjtőszifon előszerelt állapotban van. Így a kedvező költségű telepítés mellett a megjelenés is harmonikus, mivel az összekötők a készülék burkolatán belül találhatók. kis méretek, az időtlen dizájn, vala - mint a nagy teljesítményű melegvíztároló beépítése kiváló előfeltételeket teremt a lakóhelyiségekben, fűtési helyiségben vagy tetőterekben egy - aránt tökéletesen megvalósítható telepítéshez. Töltőszivattyú a réteges tárolóhoz Weishaupt qua Power, a réteges melegvíztároló a legmagasabb melegvíz-komfort biztosításához, kis helyigénnyel Thermo Condens Kompakt beépített réteges tárolója kiváló minőségű zománccal van bevonva, és víztartalma 115 liter. kiegészítő INOX lemezes hőcserélőnek és a berétegező technikának köszönhetően az qua Power olyan melegvíz-teljesítménnyel rendelkezik, ami a hagyományos 200 literes tárolókénál jelentősen nagyobb. z qua Power ezenkívül energetikai előnyöket is nyújt, hiszen még a melegvíz-felfűtési folyamat alatt is képes kondenzációs üzemmódban működni. Ennek következtében a réteges meleg - víztároló és a kondenzációs készülék kombinációja kiváló melegvíz-komfortot és kitűnő energiahatékonyságot kínál. Weishaupt qua Integra, a klasszikus spirálcsöves melegvíztároló Thermo Condens Kompakt beépített melegvíztárolójának térfogata 100 liter. gyors felmelegítéshez nagy teljesít - ményű spirálcsöves melegvíz-tárolót használ. Minden ivóvízzel érintkező felület kiváló minőségű zománccal van bevonva. Ez higiéniai szempontból kifogástalan melegvíz-komfortot biztosít kis és közepes háztartások számára. Lemezes hőcserélő Berétegező cső hideg vízhez Weishaupt Thermo Condens Kompakt qua Power réteges melegvíz-tároló Spirálcsöves melegvíz-tároló 9

10 Méretpontos modernizálás: padlón álló változat Weishaupt Thermo Condens WTC- kondenzációs gázkészü - lékek szállítási programjának kie - gészítéseként a W-kivitel további készülékei állnak rendelkezésre a 15 és 25 kw teljesítmény foko zat - ban 20, ill. 40 cm magas készülékalépítménnyel: WTC 15/25- W-PE-S20, illetve S40 kivitel Ezekkel a változatokkal a kondenzációs készülékek most szabadon felállítha - tók a helyiségben. Ezek a készülék - válto zatok elsősorban a padlón álló fűtőkazánok kicserélésére alkalmasak. Korszerűsítéshez ideális kondenzációs készülékek túlnyomó része rendszerszanáláskor kerül alkalmazásra. Gyakran előfordul, hogy padlón álló kazánt kell kicserélni. régi kazánoknál a füstgáz gyakran kissé a kazán fölött lépett be a kéménybe. Ha most egy kondenzációs gázkészüléket szerelnek a falra, akkor a füstgázvezetéknek a meglévő aknába történő bevezetése kevéssel a mennyezet alatt történik. lábbal rendelkező készülékválto zatnál ismét használható a kémény bevezetés eddigi magassága. Természetesen ezeknek a készülé keknek is nedves - ségre érzéketlen füstgázvezetékre van szükségük, melyet ha még nincs utólag be kell építeni. z egyébként szükséges vésési és falazási munkák azonban elmaradnak. Gyakran hiányzik a szabad falfelület is a fűtőhelyiségben az új készülék elhelyezéséhez. Ebben az esetben is a padlón álló kondenzációs készülék a megoldás a problémára. Megjelenési előny: az alépítmény eltakarja a csatlakozókat. Csatlakoztatásra kész és rugalmas fűtéshez, a tárolótöltő köréhez és a gázhoz tartozó elzáró golyóscsapok már be vannak szerelve az aljzatba. 40 cm aljzatmagasságú készüléknél már egy gyűjtőszifon is be van építve a kondenz - víz és a biztonsági szelep számára. z alépítménybe ezenkívül egy, a tartozékprogramban lévő kondenzvízátemelő szivattyú is beépíthető. Szervizelés esetén az aljzat elülső oldala egy kézmozdulattal levehető. 10

11 Elzáró golyóscsapok Gyűjtőszifon Kondenzvíz-átemelő szivattyú (tartozék) Állítható magasságú lábak Padlón álló kondenzációs gázkészülék WTC 25-, W-PE-S40 kivitel 11

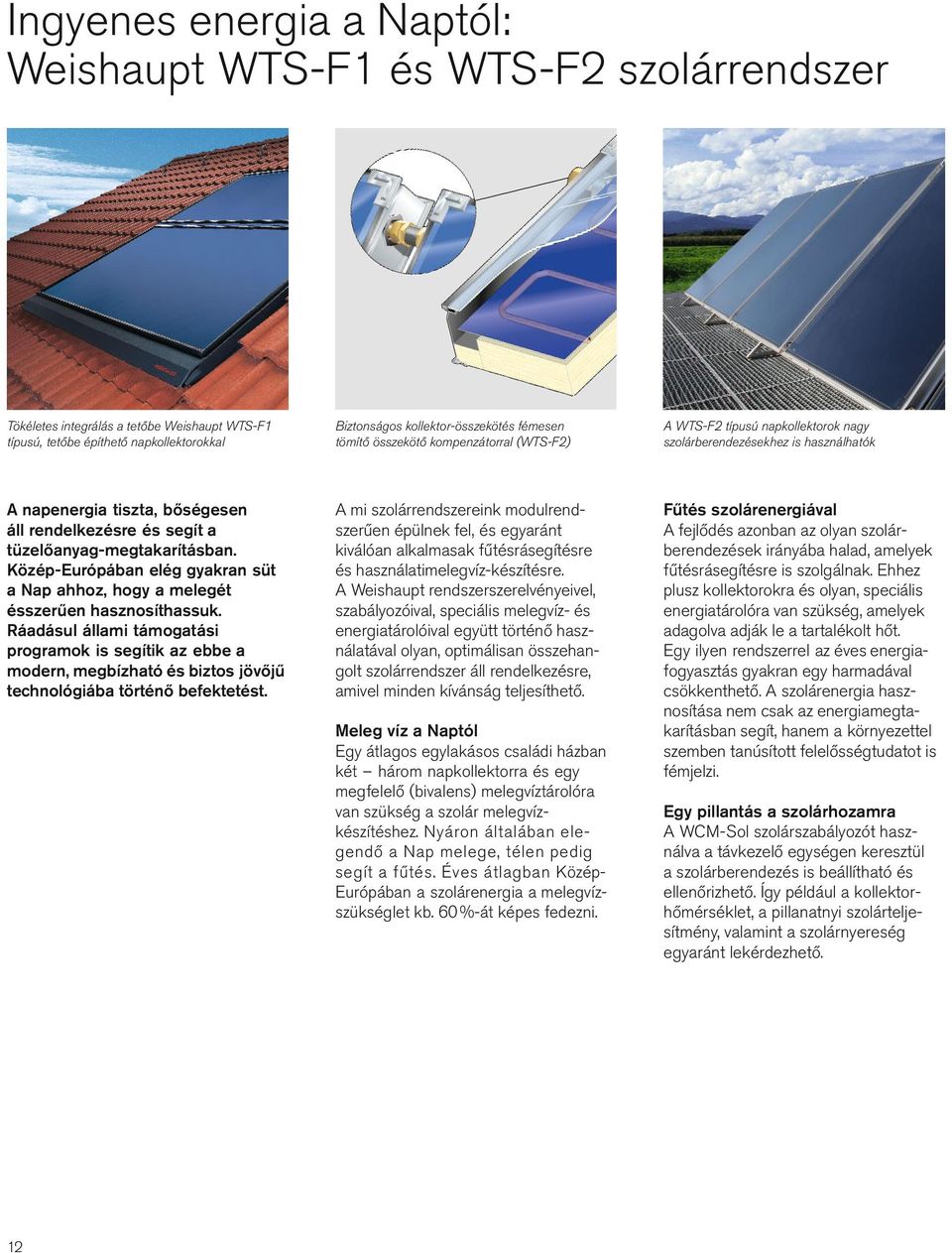

12 Ingyenes energia a Naptól: Weishaupt WTS-F1 és WTS-F2 szolárrendszer Tökéletes integrálás a tetőbe Weishaupt WTS-F1 típusú, tetőbe építhető napkollektorokkal Biztonságos kollektor-összekötés fémesen tömítő összekötő kompenzátorral (WTS-F2) WTS-F2 típusú napkollektorok nagy szolárberendezésekhez is használhatók napenergia tiszta, bőségesen áll rendelkezésre és segít a tüzelőanyag-megtakarításban. Közép-Európában elég gyakran süt a Nap ahhoz, hogy a melegét ésszerűen hasznosíthassuk. Ráadásul állami támogatási programok is segítik az ebbe a modern, megbízható és biztos jövőjű technológiába történő befektetést. mi szolárrendszereink modul rend - szerűen épülnek fel, és egyaránt kiválóan alkalmasak fűtésrásegítésre és használatimelegvíz-készítésre. Weishaupt rendszerszerelvényeivel, szabályozóival, speciális melegvíz- és energiatárolóival együtt történő hasz - nálatával olyan, optimálisan összehan - golt szolárrendszer áll rendelkezésre, amivel minden kívánság teljesíthető. Meleg víz a Naptól Egy átlagos egylakásos családi házban két három napkollektorra és egy megfelelő (bivalens) melegvíztárolóra van szükség a szolár melegvízkészítéshez. Nyáron általában ele - gendő a Nap melege, télen pedig segít a fűtés. Éves átlagban Közép- Európában a szolárenergia a melegvízszükséglet kb. 60%-át képes fedezni. Fűtés szolárenergiával fejlődés azonban az olyan szolár - berendezések irányába halad, amelyek fűtésrásegítésre is szolgálnak. Ehhez plusz kollektorokra és olyan, speciális energiatárolóra van szükség, amelyek adagolva adják le a tartalékolt hőt. Egy ilyen rendszerrel az éves energia - fogyasztás gyakran egy harmadával csökkenthető. szolárenergia hasz - nosítása nem csak az energiamegta - karításban segít, hanem a környezettel szemben tanúsított felelősségtudatot is fémjelzi. Egy pillantás a szolárhozamra WCM-Sol szolárszabályozót hasz - nálva a távkezelő egységen keresztül a szolárberendezés is beállítható és ellenőrizhető. Így például a kollektor - hőmérséklet, a pillanatnyi szolár telje - sítmény, valamint a szolárnyereség egyaránt lekérdezhető. 12

13 13

14 modul solar Mindenre gondoltunk: Weishaupt rendszertechnika z egy kézből származó pro - fesszionális rendszertechnika biztonságot nyújt Önnek. Minden összeillik kényelem és biztonság magas fokon. Hidraulikus tartozékok Thermo Condens WTC készülék W kiviteléhez már egy beépített keringető szivattyú és egy, a használatimelegvízkészítéshez használható átkapcsoló berendezés is hozzátartozik. z utána következő hidraulikus rend - szerre tör ténő csatlakoztatáshoz a Weishaupt rendszerszerelvényeit ésszerű használni. hidraulikus komponensek a Weishaupt fűtési rendszereivel tökéletesen összehangoltak. Egyszerűen szerelhetők, és sorozat - kivitelben is kiváló hőszigeteléssel rendelkeznek. Weishaupt füstgázrendszer Weishaupt műanyag füstgázvezetékei kiválóan beváltak a kondenzációs rendszerekkel kapcsolatban. Könnyűek és egyszerűen szerelhetők. kondenzvízzel és az időjárási hatá - sokkal szemben különösen ellenállóak. terjedelmes rendszerválaszték lehetővé teszi mindenféle fontos füstgázvezeték megvalósítását. 14

15 Rendszeres karbantartás: Tegye biztossá fűtése értékének megőrzését rendszeres ápolás zok az autóvezetők, akiknek biztosítaniuk kell mobilitásukat, rendszeresen elviszik járművüket átvizsgálásra. Nagyon ajánlott a hasonló elővigyázatosság a fűtések működési biztonsága tekintetében is, hiszen a fűtési rendszer éves telje - sítménye, az üzemórákat mérve, egy, kilométert futott autó futási teljesítményének felel meg. rendszeresen karbantartott fűtés, a néhány százalék tüzelőanyag- és költségmegtakarításon felül, a rend szer értékének megőrzését, valamint a váratlan javítások elleni védelmet is szolgálja. Erősen javasolt a fűtés kar - bantartását egy szakvállalatra bízni. szakember ki tudja olvasni az összes üzemadatot és elemezni tudja őket 15

16 Ecodesign mit Önnek tudnia kell mit a háztartási készülékekről, így a televíziókról, hűtőszekrényekről vagy a mosógépekről már eddig is tudunk, azt a jövőben az olajés gáz üzemű fűtőkazánoknál, a kapcsolt energiatermelő beren - dezéseknél, a hőszivattyúknál, valamint a melegvíz-termelőknél is egész Európában egységes jelölések fogják tudatni velünk szeptember 26-tól kötelező z Európai Uniónak a hőtermelők, valamint a melegvíz-termelők jelölésére vonatkozó irányelve szeptember 26-án lépett érvénybe. Két évvel később, tehát szeptember 26-án válik kötelezővé az energia hatékonyság megfelelő jelölésének további adatok - kal együtt történő feltüntetése a ter - mékeken és a termékcsomagokon. készülék hatékonyságának mérési és számítási módszereit az ebből levezetett rendeletek tartalmazzák. készülék-hatékonyság szezonális helyiségfűtési energiahatékonyságként (η s ) kerül megadásra. Ez a szezonális helyiség fűtési energia hatékonyság (η s ) a hatásfokból, valamint további ténye - zőkből határozható meg. Minél nagyobb a η s értéke, annál jobb az energia mér - leg. 100% fölötti értékek csak rege - neratív energiaforrások bevonásával érhetők el. Jelölés jelölésnél különbséget teszünk a termékcímke és az összetett beren - dezésekhez tartozó címke között. Termékcímke termékcímke egy egyedi készüléket jelöl. z egyedi készülékeknél a helyiségfűtő készülékként használt olaj-/gázkazánt (70 kw-ig), a helyi - ségfűtő készülékként használt hőszivattyút (70 kw-ig), a tárolót (500 literig) vagy a kombinált készüléket (tárolóval rendelkező helyiségfűtő készüléket) külön - böztethetjük meg. termékcímke esetén a szezonális helyiségfűtési hatékonyság (η s ) mellett a további fogyasztói információk vannak feltüntetve: a helyiségfűtő készülékként használt olaj-/gázkazánnál (zajteljesítmény - szint, fűtőteljesítmény) a helyiségfűtő készülékként használt hőszivattyúnál (fűtőteljesítmény különböző előremenő hőmérsékletek és klímazónák esetén, zajteljesít - ményszint) a tárolónál (veszteségi teljesítmény, tárolótérfogat) a kombinált készüléknél (az egyedi készülék adatai a terhelési profillal és a használatimelegvíz-készítési energia hatékonysággal egészülnek ki) Címke összetett berendezésekhez z összetett berendezésekhez tartozó címke az egész fűtési rendszert jelöli. Ennél a rendszer komponensei egy teljes rendszert alkotnak. z összetett berendezések címkéjénél a teljes berendezés szezonális helyi - ségfűtési energiahatékonysága (η s ) mellett további fogyasztói információk, pl. a helyiségfűtő készülékeket teljes berendezéssé tevő megfelelő bővítések is fel vannak tüntetve. Ezek a bővítések: kiegészítő szolártechnikával, tárolóval, szabályozással, második hőtermelővel valósulhatnak meg. Terhelési profil kombinált fűtőkészülékeknél z energiahatékonyság mellett a kombinált fűtőkészülékek kiegészí - tésképpen terhelési profillal is meg vannak jelölve. Ez a terhelési profil azt árulja el, mekkora maximális melegvízteljesítményt ér el az adott hőter - melő/tároló kombináció. Ennek meghatározásánál a szabványban ismertetett, 24 óra időtartamú mérési eljárás kerül alkalmazásra. terhelési profilok jelölése 3XS-től (legkisebb teljesítmény) egészen XXL-ig (legnagyobb teljesítmény) tart. 16

17 * ηs 150% 125 ηs < ηs < ηs < ηs < ηs < ηs < ηs < ηs < 34 ηs < 30% B C D E F G * termékcímkénél csak 2019-től megengedett. z összetett berendezések címkéje esetén 2015-től megengedett. z éves energiahatékonyság (η s ) lehetséges csoportosításai a termék címkéken lévő hatékonysági osztályok megadásához Gyártó/ fűtéstechnikai cég Weishaupt WTC-15- H-PE Egyedi készülék éves energiahatékonysága Bővítés szolártechnikával Bővítés tárolóval B C z összetett berendezés helyiségfűtési energia - hatékonysági osztálya Bővítés szabályozással x D E Bővítés 2. hőtermelővel F G /2013 Helyiségfűtő készülékekből és hőmérséklet-szabályozókból álló összetett berendezés címkéje 17

18 Rendszerben is hatékony: példák különböző címkékre Címke egyedi készülékhez Helyiségfűtő készülékek termék cím - kéjének példájaként a WTC 15- típusú, W-PE kivitelű gázüzemű készülék címkéjét mutatjuk be. ENERG Y IJ IE I ++ + B C D E F G db kw /2013 Címke kombinált fűtőkészülékhez Kombinált fűtőkészülékek termékcím - kéjének példájaként a WTC 15- típu - sú, K-PE-I-100 kivitelű kondenzációs gázkészülék címkéjét mutatjuk be. ENERG Y IJ IE I szezonális helyiségfűtési energia - hatékonyság () mellett kiegészítés - képpen a használatimelegvíz-készítési energiahatékonyság () és a meleg víz terhelési profilja (XL) is megadásra kerül B C D E F G B C D E F G db kw /

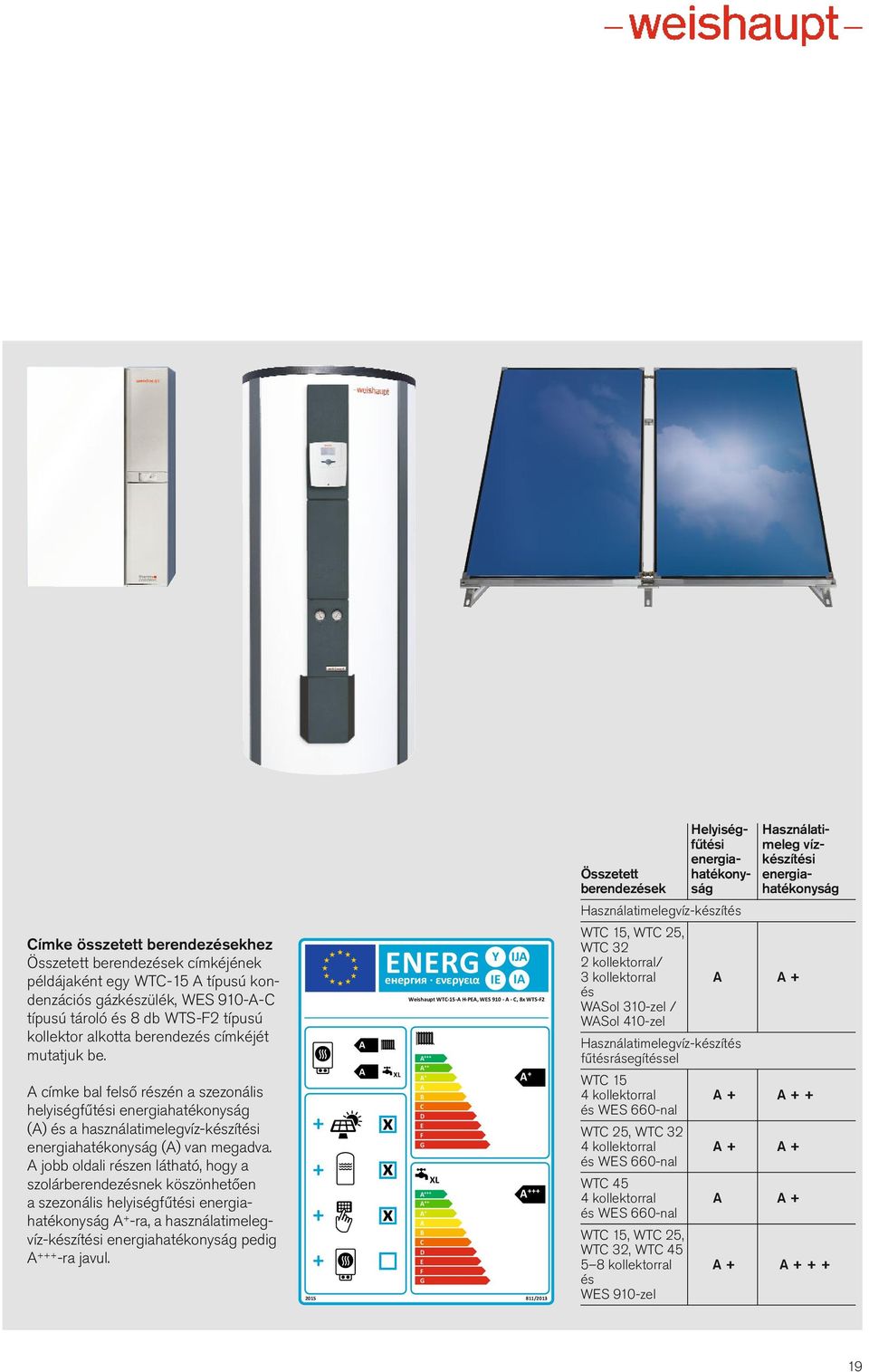

19 Címke összetett berendezésekhez Összetett berendezések címkéjének példájaként egy WTC-15 típusú kon - denzációs gázkészülék, WES 910--C típusú tároló és 8 db WTS-F2 típusú kollektor alkotta berendezés címkéjét mutatjuk be. címke bal felső részén a szezonális helyiségfűtési energiahatékonyság () és a használatimelegvíz-készítési energiahatékonyság () van megadva. jobb oldali részen látható, hogy a szolárberendezésnek köszönhetően a szezonális helyiségfűtési energia - hatékonyság + -ra, a használatimeleg - víz-készítési energiahatékonyság pedig +++ -ra javul ENERG Y IJ IE I XL B C D E F G B C D E F G /2013 XL Helyiség- Használatifűtési meleg vízenergia- készítési Összetett hatékony- energiaberendezések ság hatékonyság Használatimelegvíz-készítés WTC 15, WTC 25, WTC 32 2 kollektorral/ 3 kollektorral + és WSol 310-zel / WSol 410-zel Használatimelegvíz-készítés fűtésrásegítéssel WTC 15 4 kollektorral és WES 660-nal WTC 25, WTC 32 4 kollektorral + + és WES 660-nal WTC 45 4 kollektorral + és WES 660-nal WTC 15, WTC 25, WTC 32, WTC kollektorral és WES 910-zel 19

20 Melegvíz- és energiatárolók Méretek és a műszaki adatok qua Vario WV qua Integra WI / qua Power WP qua Tower WT / WS ECO qua WS tároló qua Sol WSol WES- energiatároló Típusok Térfogat, liter Magasság/ Tömeg Max. üzemi nyomás, Max. üzemi Folyamatos Energiaø, mm bar hőmérséklet, C teljesítmény hatékonysági HMV fűtő- ill. kg HMV fűtő- HMV fűtő- 80/10/60 C osztály víz Ma/Sz/Mé víz víz 3,0 m 3 /h esetén WV 70-K 70 4,7 805/520/ kw 320 l/h B WV 100-K 100 7,5 805/600/ kw 390 l/h B WV 100-Z 100 7,5 802/ kw 390 l/h B WI /600/ kw 365 l/h B WP _ 911/600/ kw 370 l/h B WS 140 ECO 140 5,4 1783/ kw 560 l/h WT ,4 1763/ kw 560 l/h B WS ,3 1049/ kw 370 l/h B WS ,0 1309/ kw 490 l/h B WS ,4 1754/ kw 650 l/h B WS ,6 1727/ kw 870 l/h B WS ,0 1935/ kw 1370 l/h C WSol ,4 1344/ kw 400 l/h B WSol ,7 1726/ kw 590 l/h B WSol ,4 1935/ kw 710 l/h C WES 660--C ,0 2000/ kw 1420 l/h z 500 liter fölötti WES 660--S 624,0 2000/ térfogatú tárolók WES 660--W ,0 2000/ kw 1420 l/h a jelölésnél WES 660--H 644,0 2000/ nincsenek WES 910--C ,0 2150/ kw 1450 l/h figyelembe véve WES 910--S 880,0 2150/ WES 910--W ,0 2150/ kw 1450 l/h WES 910--H 900,0 2150/

21 Méretek és műszaki adatok Weishaupt Thermo Condens- Magasság S20 kivitel S40 kivitel WTC 15- WTC 25- WTC 32- Hőteljesítmény 80/60 C esetén kw 3,8 13,7 6,7 23,6 9,1 30,2 Hőteljesítmény 50/30 C esetén kw 4,3 14,7 7,5 25,2 10,2 32,0 Földgáz/cseppfolyós gáz (propán) Szabványos hatásfok 40/30 C esetén % 110* 110* 110* Energiahatékonysági osztály Magasság Fali készülék mm kivitel: S kivitel: S kivitel: K Szélesség Fali készülék mm kivitel: S kivitel: S kivitel: K Mélység Fali készülék mm kivitel: S kivitel: S kivitel: K Súly Fali készülék mm kivitel: S kivitel: S kivitel: K Kategória (DE): II2ELL3B/P, (CH): II2H3P, (T): II2H3B/P Telepítési mód B23/B33/C13x/C33x/C43x/C53x/C63x/C83x CE szám 0063 BM 3092 SVGW reg. sz. / BUWL sz / BUWL sz ÖVGW minőségjel G2.596 * 110% a H i kondenzációs hőre vonatkoztatva, 99,1% a H S kondenzációs hőre vonatkoztatva méretek körülbelüli adatok. továbbfejlesztés keretében történő változtatások jogát fenntartjuk. K kivitel 21

22 Ez nem csupán látszat. Ez maga a megbízhatóság. Weishaupt egyenlő a megbízhatósággal. Schwendi székhelyű családi vállalatot 1932-ben alapította Max Weishaupt. vállalat 60 országban működő kirendeltségeivel és leányvállalataival ma már nemzetközi szinten is a piac vezető cégei közé tartozik az égők, a fűtési és kondenzációs rendszerek, a szolártechnika, a hőszivattyúk és az épületautomatizálás területén. bizalom, a minőség, a vevőszolgálat, az innovációs erő és a tapasztalat azok az értékek, melyekre az úttörő Max Weishaupt vállalatát alapította. Mindezek közös nevezője a meg - bízhatóság. Weishaupt cég pedig még ma is ehhez tartja magát. Weishaupt Fórum Schwendiben 22

23 Richard Meier építész, N.Y. 23

24 Weishaupt Hőtechnikai Kft. H-2051 Biatorbágy Budai u. 6. Tel.: Fax: Nyomtatvány-szám , február Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. Karbantartás és szerviz esetén Weishaupt-szerviz: mindig ott, ahol Önnek szüksége van rá, akár hétvégén is Weishaupt-égők és fűtési rendszerek azoknál a jó nevű fűtésszerelő szakcégeknél kaphatók, amelyekkel a Weishaupt cég partnerként együttműködik. szakiparosok támogatása érdekében a Weishaupt sűrű értékesítési és szervizhálózatot tart fenn. szállítás, a pótalkatrész-ellátás és a szerviz így mindig biztosított. Ha valaki bajba kerül, a Weishaupt mindig a helyszínen segít. Weishauptvevőszolgálat az év mind a 365 napján 24 órán át áll a Weishaupt-vevők rendelkezésére.
