1 termék Termékinformáció többkazános rendszerekről Többkazános rendszerek optimalizálása Weishaupt többkazános rendszer szabályozása

2 Sok többkazános rendszer különösen a rész terhelési tartományban hatékonyabban üzemelhetne, ha a kazán-teljesítmény optimálisan lenne illesztve a hőszükséglethez. Ekkor nyújt kiérlelt és a gyakorlati igényeknek megfelelő megoldást a Weishaupt többkazános szabályozás. Az elv A kazánvíz-áramlások mérésével és szabályozásával a Weishaupt cég a többkazános rendszerek korszerű, hidraulikusan optimalizált üzemét teszi lehetővé. Fordulatszám-szabályozású kazánszivattyúk és modulációs égők az innovatív szabályozási koncepció révén együttesen képeznek megfelelő megoldást a többkazános rendszerek részére. A technika A fogyasztói hálózaton és minden egyes hőtermelőnél van térfogatáram mérés. A fordulatszám-szabályozott kazánszivattyúk minden egyes hőtermelőnél kiegyenlített vízáramlásról gondoskodnak és korrigálják az eltéréseket, mielőtt azok hőmérsékleti zavart okoznának. A szabadalmaztatott rendszer ezen útmutató jellegű tulajdonságai kiváló szabályozhatóságot, energetikailag optimalizált és biztos működésű üzemet biztosítanak bármilyen nagyságrendű rendszer részére. Az eredmény A hagyományos rendszerekkel szemben pontosan mérhető előnyök adódnak a kondenzációs technikával és a blokk-fűtőerőművekkel kapcsolatban is, mind a szabályozási pontosság, mind az energiafelhasználás tekintetében. A Weishaupt Kutatási- és Fejlesztési Központban különféle termékek és hatékonysági technikák kerülnek kifejlesztésre és kipróbálásra, így például a Weishaupt többkazános rendszer szabályozása. 2

3

4 Többkazános rendszerek korszerű szabályozása: környezetkímélően és hatékonyan Szivattyú-fordulatszámmal szabályozott kazán-térfogatáram Vezérlés / megjelenítés Változtatható fordulatszámú szivattyúk szabályozzák a kazánvíz áramlását. Ha a térfogatáram a fogyasztói oldalon terhelés miatt csökken, akkor a kazánszivattyúk a fordulatszámuk segítségével illesztik az átfolyást a hőtermelőhöz. Így az égőindítások száma minimumra csökken. A Weishaupt rendszer így a hőtermeléshez is ugyanazt az előnyt nyújtja, mint ami a hőelosztás oldalon már régóta megszokott: Fordulatszám-szabályozott keringető szivattyúk, amelyek áramfelvétele a térfogatáram-illesztés révén csökken. A hidraulikus váltóval rendelkező kondenzációs kazán hatásfokvesztés nélkül üzemel. A térfogatáram-szabályozással az egész szabályozási tartományon belül elkerülhető, hogy a hálózati visszatérő hőmérséklet a hidraulikus váltónál a kazánkörhöz képest megemelkedjen. A Weishaupt rendszer így a hidraulikus váltó minden szabályozástechnikai előnyét hasznosítja anélkül, hogy a kondenzációs hő vagy a hasonló alkalmazások hasznosításának hatásfokát csökkentené. A kiegyenlített térfogatáramok ezenkívül megakadályozzák a kazán túlhevülését vagy az átáramlás okozta instabilitásokat (pl. minden kazán be vagy minden kazán ki). A beépített hőtermelő-teljesítmény a fogyasztói oldalon is rendelkezésre áll. A Weishaupt rendszernél a vízkör és a szabályozási stratégia optimálisan össze van hangolva egymással. Az intelligens térfogatáram-szabályozás úgy állítja be a vízáramlást, hogy egy kazán a névleges kapacitását valóban át is adhassa a fogyasztói körnek. Ez elősegíti az ökológiai szempontból elő nyösebb üzemeltetésű vezetőkazán optimális kiterhelését, pl. biomassza vagy kapcsolt energia. Ugyanis csak akkor indul a követőkazán, ha már hasznosításra került a vezetőkazán teljes kapacitása. A kazán kapcsolási folyamatai során jelentkező zavarok azonnal kiszabályozásra kerülnek. Kiváló szabályozási tulajdonságok érhetők el, mert a kazán rákapcsolási vagy lekapcsolási folyamatai okozta átáramlási változásokat azonnal érzékeli és kiszabályozza a rendszer, mielőtt azok hőmérsékleti zavart okozhatnának. A gázigény-csúcsok elmaradnak A hőmérséklet-vezérlésű szabályozásoknál a gázellátásban gyakran jelentkező gázigény-csúcsok hatásosan csökkentve lesznek, sőt többnyire el is maradnak. Alternatív hőterme lők beiktathatók Az égős melegvíz és a forróvíz kazánok sorrendvezérlésén kívül a Weishaupt rendszere kiválóan alkamas alternatív hőtermelőkkel (pl. biomassza vagy blokk-fűtőerőmű) kialakított rendszereknél is. Az átgondoltan működő térfogatárammenedzsment egyedi és követő üzemmódban egyaránt képes maximálisan kiterhelni az ökológiailag előnyösebb hőtermelőt. Ez lényegesen megnöveli az ökológiai és a gaz dasági hozzáadott értéket. Kondenzációs kazánok vagy meleg - víztöltő-rendszerek a hidraulikus váltóval párhuzamosan beköthetők anélkül, hogy ezek csökkentenék a hatásfokot. 4

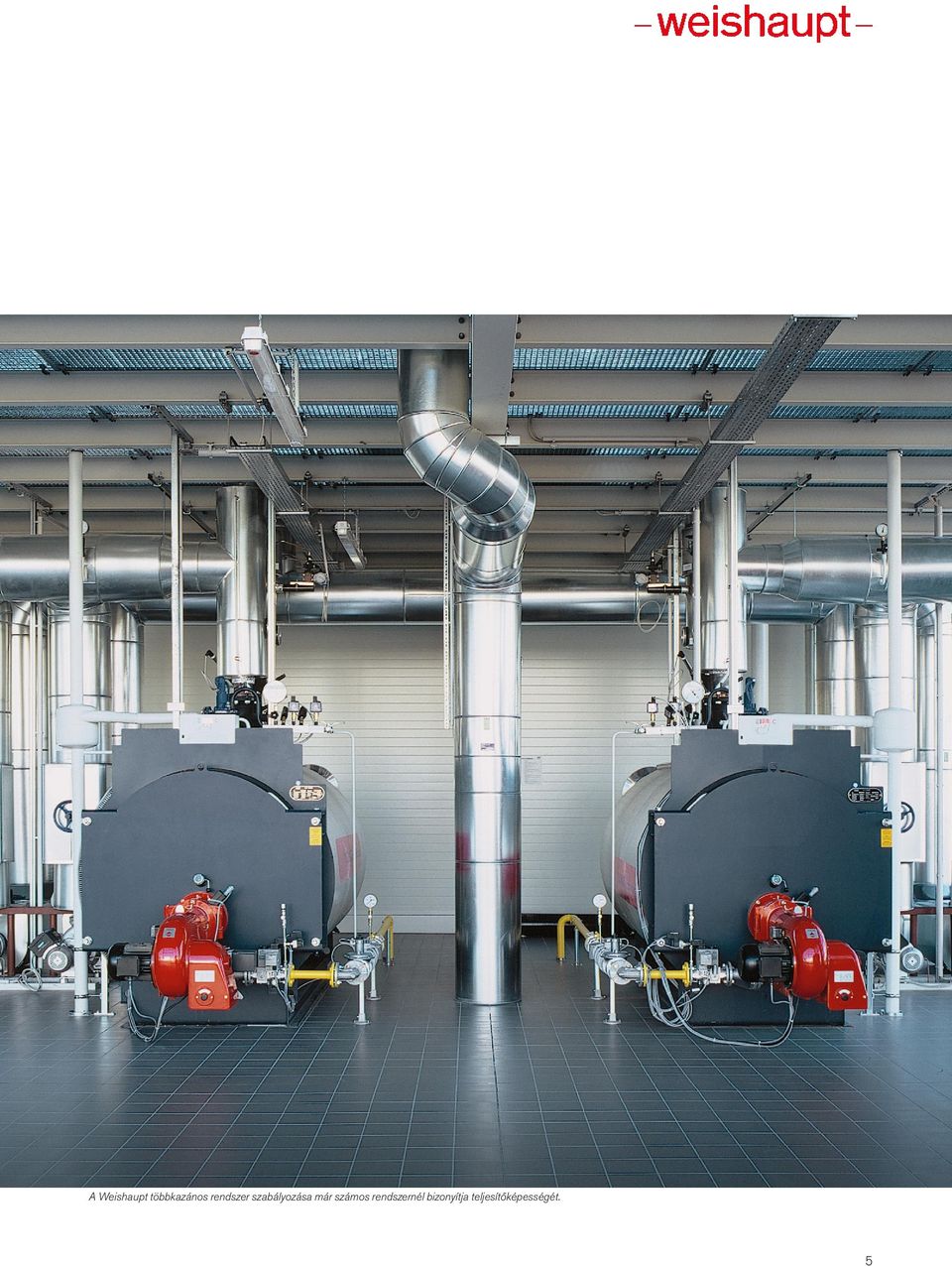

5 A Weishaupt többkazános rendszer szabályozása már számos rendszernél bizonyítja teljesítőképességét. 5

6 Weishaupt szolgáltatási csomag: mindent egy kézből A Schwendi törzsgyárban már több mint 50 éve folyik egyedi kapcsolószekrények tervezése és gyártása A kapcsolóberendezések tervezésében és gyártásában kiemelkedően az égő- és kazánvezérlések területén szerzett több mint 50-éves tapasztalattal a Weishaupt egy kézből kínál a vevők igényeinek maradéktalanul megfelelő megoldásokat. Szaktanácsadás A hidraulikus méretezés képezi az optimális üzemi tulajdonságok alapját. Itt a Weishaupt a szakértő segítségnyújtás mellett széles körű szaktanácsadási szolgáltatást is nyújt. Tényleges értékek elemzése a helyszínen A tervezés megkezdése előtt először minden esetben a helyi adottságok elemzésére kerül sor. Már itt megállapítható, hogy lehetséges-e a Weishaupt rendszerre történő átállás. Olyan egyéni mint egy ujjlenyomat A Weishaupt többkazános rendszer szabályozásának moduláris felépítése sokféle opciót kínál az egyedi üzemeltetői követelmények kielégítéséhez. Ennek keretében a nyitott buszkommunikáció megkönnyíti a meglévő épületautomatizálási megoldásokhoz való kapcsolódást. A kezelői felület szövegesen és grafikusan egyaránt egyedileg illesztett. Az energia-megtakarítás előrejelzése A Weishaupt által kifejlesztett MKR hatékonyság számító program megbízható adatokat szolgáltat az átalakítás utáni rendszer megtakarítási potenciáljáról. Ezzel Ön hasonlíthatja össze a megtérülést a tervezett beruházási költsé gekkel, maximális tervezési biztonságot nyerve. Szerviz a nap 24 órájában Valamennyi rendszerkomponens szállítása és felszerelése mellett a vezérlőt és a szoftvert is az Ön igényeihez illesztjük. Az üzembe helyezés után részletes betanítás, ill. oktatás következik. Ahhoz, hogy az Ön rendszere a jövőben is gondmentesen üzemeljen, a Weishaupt az év 365 napján napi 24-órás vevőszolgálatot biztosít. 6

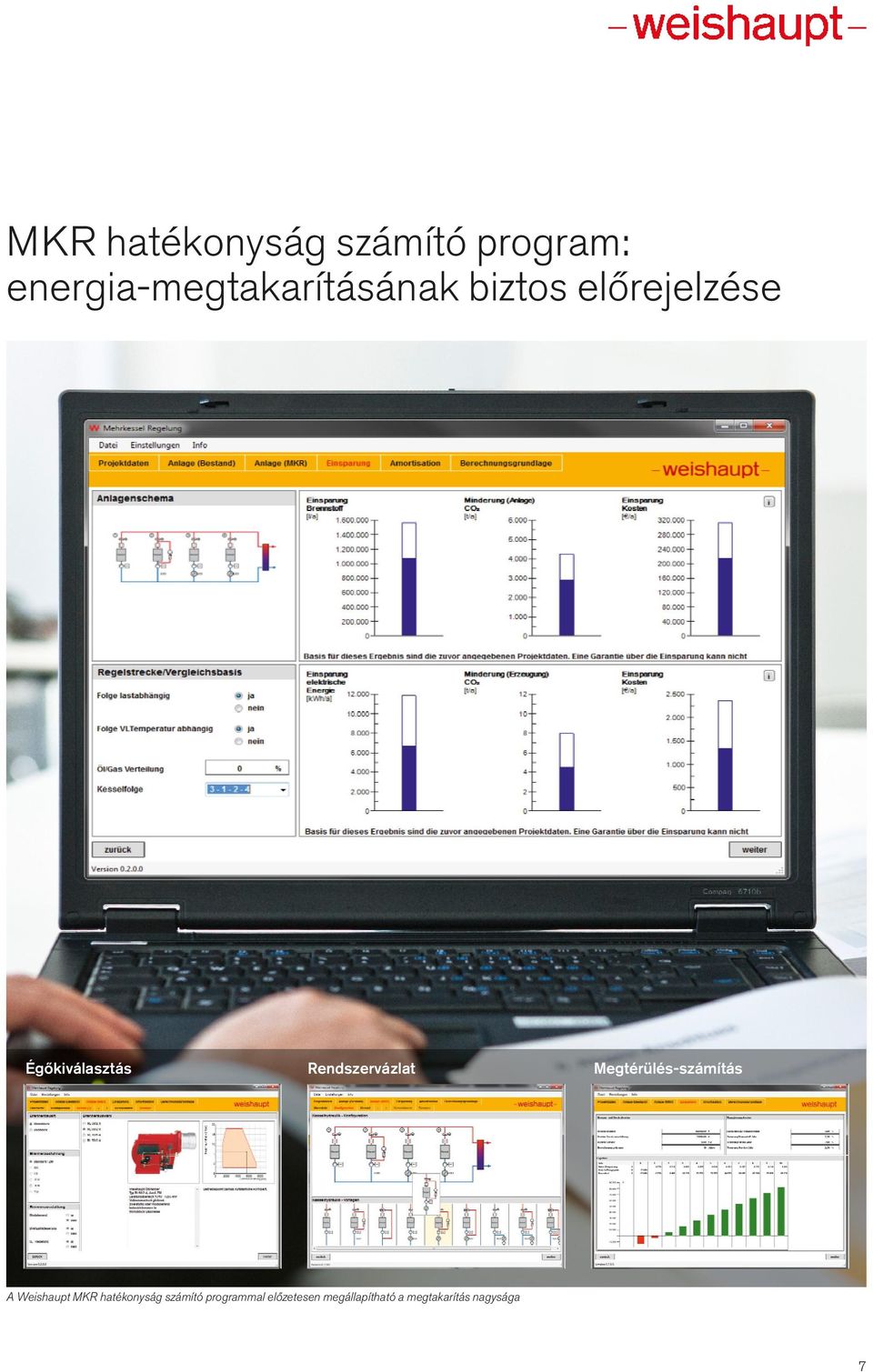

7 MKR hatékonyság számító program: energia-megtakarításának biztos előrejelzése Égőkiválasztás Rendszervázlat Megtérülés-számítás A Weishaupt MKR hatékonyság számító programmal előzetesen megállapítható a megtakarítás nagysága 7

8 Ezek a példák meggyőzőek: láthatók a megtakarítások Gyártás Wahlstedtben (Grundfos kép) A Deutsche Energie-Agentur GmbH (dena) ügynökség iniciatív energiahatékonysági kiadványa két példamutató Weishaupt projektet ismertetett az iparban és kereskedelemben lehetséges hatékony energia-hasznosítás illusztrálására. Ezek meg győzően bizonyítják a nagyon sok rendszerben ott rejlő megtakarítási lehetőséget. Rendszer-példa: a Grundfos cég A Wahlstedt-i gyártóüzemben végzett széles körű energiaelemzés arra az eredményre vezetett, hogy a fűtőközpont korszerűsítésével jelentős megtakarítások érhetők el az energia-fogyasztás és -költségek területén. A rendszer korszerűsítése során a régi égők új modellekre lettek cserélve. Ezen túlmenően egy Weishaupt többkazános rendszer szabályozás is beépítésre került, amely gondoskodik róla, hogy igénytől függően mindenkor csak annyi kazán üzemeljen, amennyire szükség van. A pontosan szükséges térfogatárammal történik a fűtővíz továbbítása úgy, hogy a kazánokat az optimális terhelési pontban és maximális hatásfokkal lehessen üzemeltetni. Eredmény * A tüzelőanyag-fogyasztás kwh/év értékkel csökkent Az áramfogyasztás kwh/év értékkel csökkent Százalékos energia-megtakarítás évente 22% CO 2 -kibocsátás csökkenése 479 t/év Beruházási költség Költségcsökkenés /év Tőke megtérülése 25% 8 * Részletes adatok a DENA ügynökség Iniciatív energia-hatékonyság az iparban és a kereskedelemben c. kiadványában találhatók.

9 Gyártás Rittershausenben (Rittal kép) Rendszer-példa: a Rittal cég A gyárban két kazán végzi a hőszolgáltatást, amelyek egy-egy korszerű égővel üzemelnek. Már mindkét égő fel van szerelve O 2 -szabályozóval és fordulatszámszabályozóval. A két kazán összteljesítménye 4,76 MW. Emellett még egy, bioolajjal üzemelő, 420 kw teljesítményű blokk-fűtőerőmű, valamint két, a termelésből nyert hőt hasznosító, katalizátoros füstgáztisztítóberendezés (KNV) áll hőszolgáltatóként rendelkezésre. A hő fő felhasználója a festő berendezés, amelynek előkezelő medencéit mind nyáron, mind télen állandó hőmérsékleten kell tartani. Télen az épületfűtés a leg nagyobb energiafogyasztó a gyárban. A hőellátó rendszer optimalizálása céljából a következő intézkedésekre került sor: A többkazános szabályozó és egy hatékony égő beépítése Egy további égő beépítése, a bioolajjal üzemeltetett blokkfűtőerőmű üzembe helyezése. A termikus füstgáztisztító átállítása hővisszanyeréssel működő katalizátoros füstgáz tisztí tásra A füstgáz-hőcserélők beépítése a meglévő kazánokba Eredmény * A gázfogyasztás 8,056 millió kwh/év értékkel csökkent A hőtermelés bioolaj-fogyasztása 6,72 millió kwh/év értékkel csökkent Az energia-fogyasztás 1,337 millió kwh/év értékkel csökkent Százalékos megtakarítás 9% CO 2 -kibocsátás csökkenése t/év Beruházási költség Költségcsökkenés /év Tőke megtérülése 44% * ausführliche Angaben finden Sie in DENA Druckschriftenreihe Initiative Energieeffizienz Industrie und Gewerbe 9

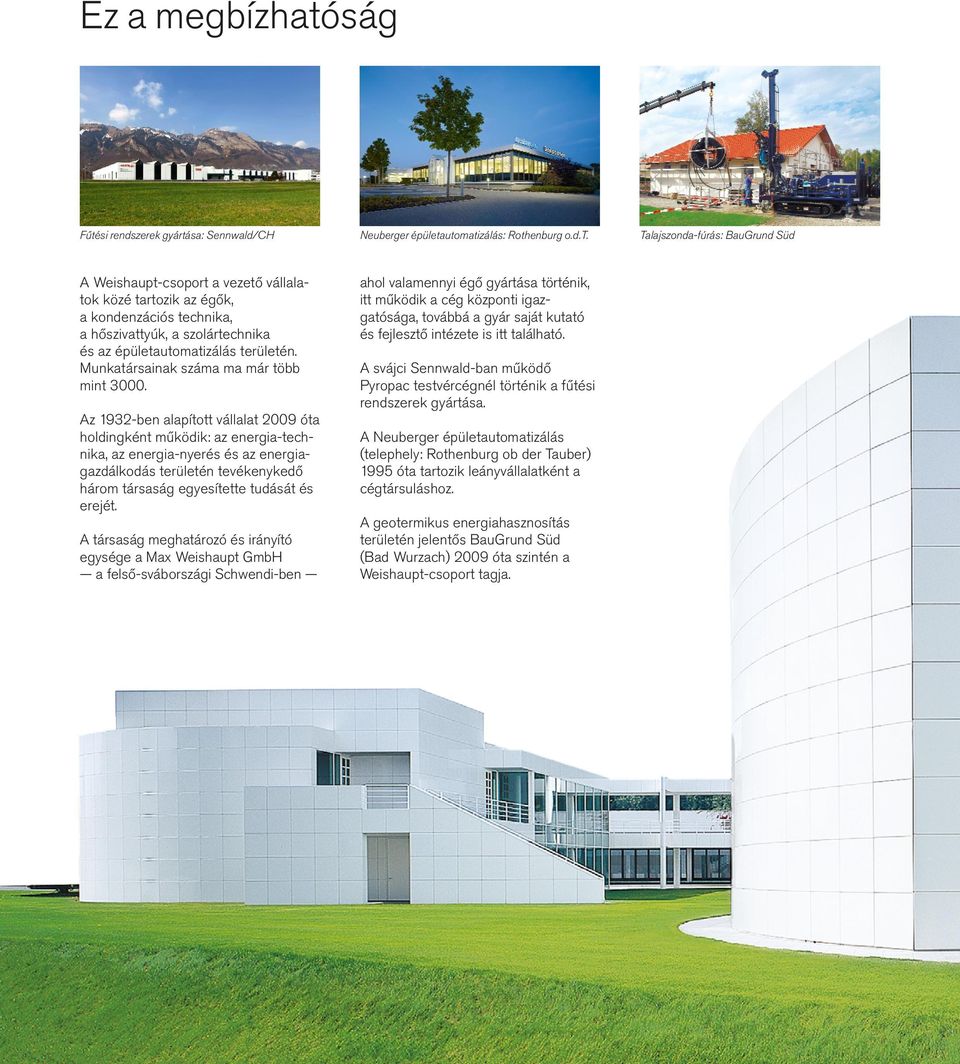

10 Ez a megbízhatóság Fűtési rendszerek gyártása: Sennwald/CH Neuberger épületautomatizálás: Rothenburg o.d.t. Talajszonda-fúrás: BauGrund Süd A Weishaupt-csoport a vezető vállalatok közé tartozik az égők, a kondenzációs technika, a hőszivattyúk, a szolártechnika és az épületautomatizálás területén. Munkatársainak száma ma már több mint Az 1932-ben alapított vállalat 2009 óta holdingként működik: az energia-technika, az energia-nyerés és az energiagazdálkodás területén tevékenykedő három társaság egyesítette tudását és erejét. A társaság meghatározó és irányító egysége a Max Weishaupt GmbH a felső-svábországi Schwendi-ben ahol valamennyi égő gyártása történik, itt működik a cég központi igazgatósága, továbbá a gyár saját kutató és fejlesztő intézete is itt található. A svájci Sennwald-ban működő Pyropac testvércégnél történik a fűtési rendszerek gyártása. A Neuberger épületautomatizálás (telephely: Rothenburg ob der Tauber) 1995 óta tartozik leányvállalatként a cégtársuláshoz. A geotermikus energiahasznosítás területén jelentős BauGrund Süd (Bad Wurzach) 2009 óta szintén a Weishaupt-csoport tagja.

11

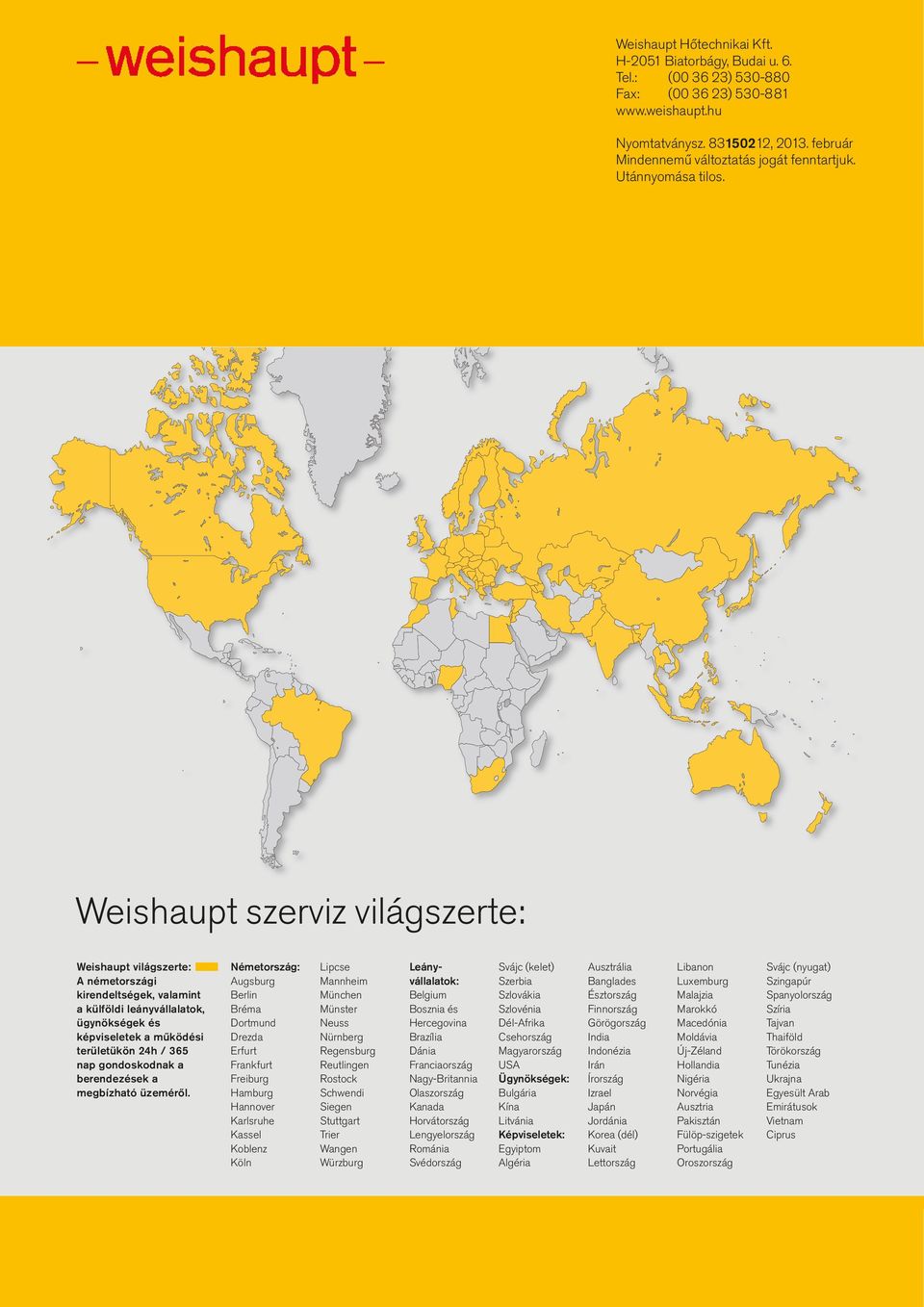

12 Weishaupt Hőtechnikai Kft. H-2051 Biatorbágy, Budai u. 6. Tel.: ( ) Fax: ( ) Nyomtatványsz , február Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. Weishaupt szerviz világszerte: Weishaupt világszerte: A németországi kirendeltségek, valamint a külföldi leányvállalatok, ügynökségek és képviseletek a működési területükön 24h / 365 nap gondoskodnak a berendezések a megbízható üzeméről. Németország: Augsburg Berlin Bréma Dortmund Drezda Erfurt Frankfurt Freiburg Hamburg Hannover Karlsruhe Kassel Koblenz Köln Lipcse Mannheim München Münster Neuss Nürnberg Regensburg Reutlingen Rostock Schwendi Siegen Stuttgart Trier Wangen Würzburg Leányvállalatok: Belgium Bosznia és Hercegovina Brazília Dánia Franciaország Nagy-Britannia Olaszország Kanada Horvátország Lengyelország Románia Svédország Svájc (kelet) Szerbia Szlovákia Szlovénia Dél-Afrika Csehország Magyarország USA Ügynök ségek: Bulgária Kína Litvánia Képviseletek: Egyiptom Algéria Ausztrália Banglades Észtország Finnország Görögország India Indonézia Irán Írország Izrael Japán Jordánia Korea (dél) Kuvait Lettország Libanon Luxemburg Malajzia Marokkó Macedónia Moldávia Új-Zéland Hollandia Nigéria Norvégia Ausztria Pakisztán Fülöp-szigetek Portugália Oroszország Svájc (nyugat) Szingapúr Spanyolország Szíria Tajvan Thaiföld Törökország Tunézia Ukrajna Egyesült Arab Emirátusok Vietnam Ciprus
