Energiahatékony épületgépészeti megoldások kis- és nagyvállallatok számára

Átírás

1 Energiahatékony épületgépészeti megoldások kis- és nagyvállallatok számára el adó: Rácz József április Copyright by Weishaupt Kft Biatorbágy - Hungary

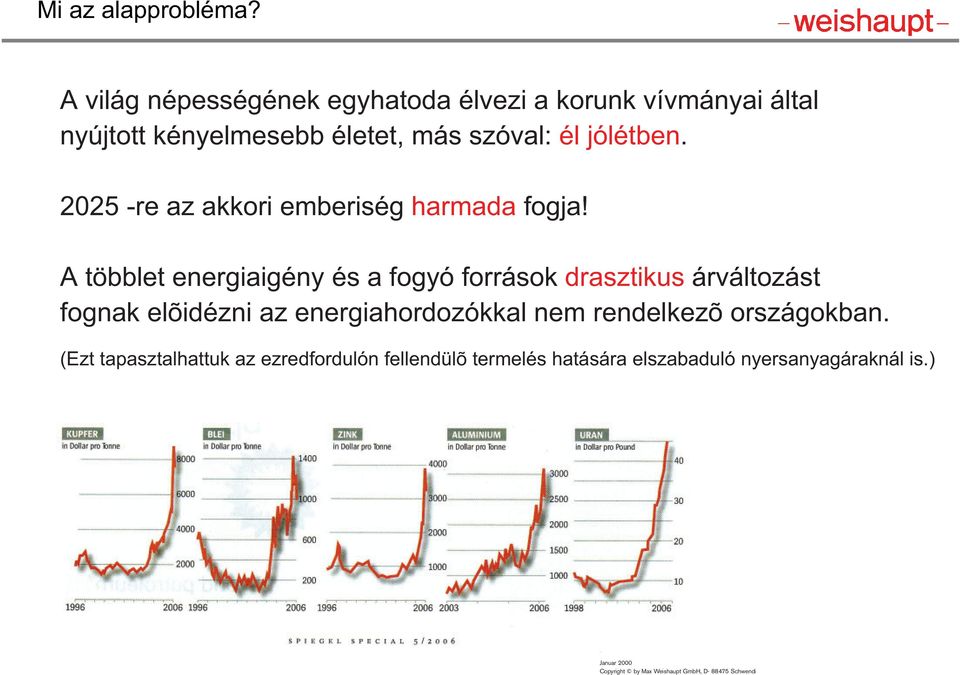

2 Mi az alapprobléma? A világ népességének egyhatoda élvezi a korunk vívmányai által nyújtott kényelmesebb életet, más szóval: él jólétben re az akkori emberiség harmada fogja! A többlet energiaigény és a fogyó források drasztikus árváltozást fognak elõidézni az energiahordozókkal nem rendelkezõ országokban. (Ezt tapasztalhattuk az ezredfordulón fellendülõ termelés hatására elszabaduló nyersanyagáraknál is.) Januar 2000 Copyright by Max Weishaupt GmbH, D Schwendi

3 Kevesebb elégetett szénhidrogén= tisztább környezet, alacsonyabb energia költségek Brenner und Heizsysteme

4 Kondenzációs kazánok Égők és fűtési rendszerek

5 Miből fakad a kondenzációs energia? η [%] 120 vízgőz = 1% füstgázveszteség = 1% 100 2H 2 + O 2 2H 2 O vízgőz = 11% füstgázveszeség = 6% kondenzáció H i H s H i H i H s 0 földgáz alacsonyhőm. kazán kondenzációs kazán t f = 160 C η = 94 % t f = 40 C η = 109 % Januar 2000 Copyright by Max Weishaupt GmbH, D Schwendi

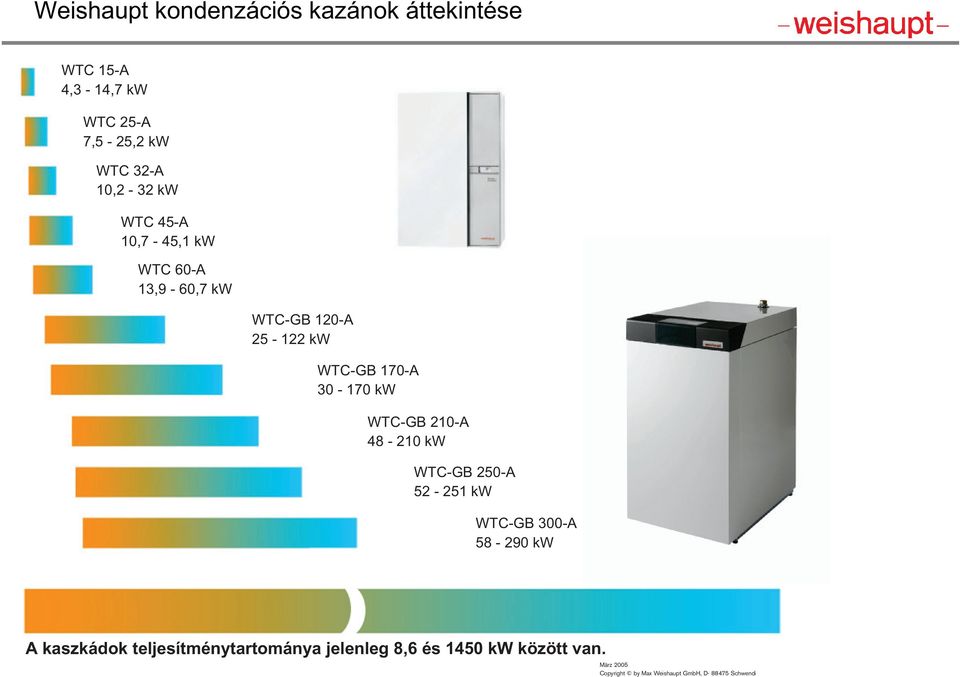

6 Weishaupt kondenzációs kazánok áttekintése WTC 15-A 4,3-14,7 kw WTC 25-A 7,5-25,2 kw WTC 32-A 10,2-32 kw WTC 45-A 10,7-45,1 kw WTC 60-A 13,9-60,7 kw WTC-GB 120-A kw WTC-GB 170-A kw WTC-GB 210-A kw WTC-GB 250-A kw WTC-GB 300-A kw A kaszkádok teljesítménytartománya jelenleg 8,6 és 1450 kw között van. März 2005 Copyright by Max Weishaupt GmbH, D Schwendi

7 WTC-GB A Meggyőző előnyök. Egyszerű szállítás és szerelés - alacsony fajlagos tömeg, emelőszemek (R 3/4") - csomagolás (hab+papír) a szállítási sérülések ellen - a kazán készre vezetékezett, kábelcsatornázott - gazdag szériafelszereltség (szabályzás, szifon,...). Nagyteljesítményû hõcserélõ - magas szabványos hatásfok (40/30 C: 109,3-110,4%) - hosszú élettartam - nagyméretű karbantartónyílások. Premix-égõ - széles szabályozási tartomány (1:6) - nagyon alacsony üzemi zaj - gázhiány-, léghiány- és szifon-nyomáskapcsolók. Moduláris szabályozástechnika - távvezérelhető V -tal, vagy ma -rel - idõjárásfüggő szabályozás WCM-FS segítségével - logikus kezelési koncepció - a szabályzórendszer ebus-on kommunikál - a WCM-CPU rendelkezik a váltó térfogatáramszabályozással - a WCM-COM modul segítségével GSM-kommunikáció

8 Beépítési példa Budapest IX. kerület, 18 lakásos társasház Eredeti állapot: A fűtést és a melegvízellátást a szomszéd épületben lévő korszerűtlen atmoszférikus kazánok látták el. Az átlagos éves gázfogyasztás m 3 volt. A társasháznak nem volt a beruházásra fordítható tartaléka. Pénzintézeti finanszírozás segítségével kialakításra került az egyik tároló helységből egy új kazánház, ahonnan jelenleg 2 db WTC 60-A kazán és 2 db WAS 400 melegvíztároló látja el a házat. Az új kazánház éves gázfogyasztása kevesebb mint 60 %-a az eredeti megoldásnak. A megtakarított gázmennyiség fedezi a törlesztőrészleteket április Copyright by Weishaupt Kft Biatorbágy - Hungary

9 Weishaupt síkkollektorok és nagymezős alkalmazásaik Égők és fűtési rendszerek

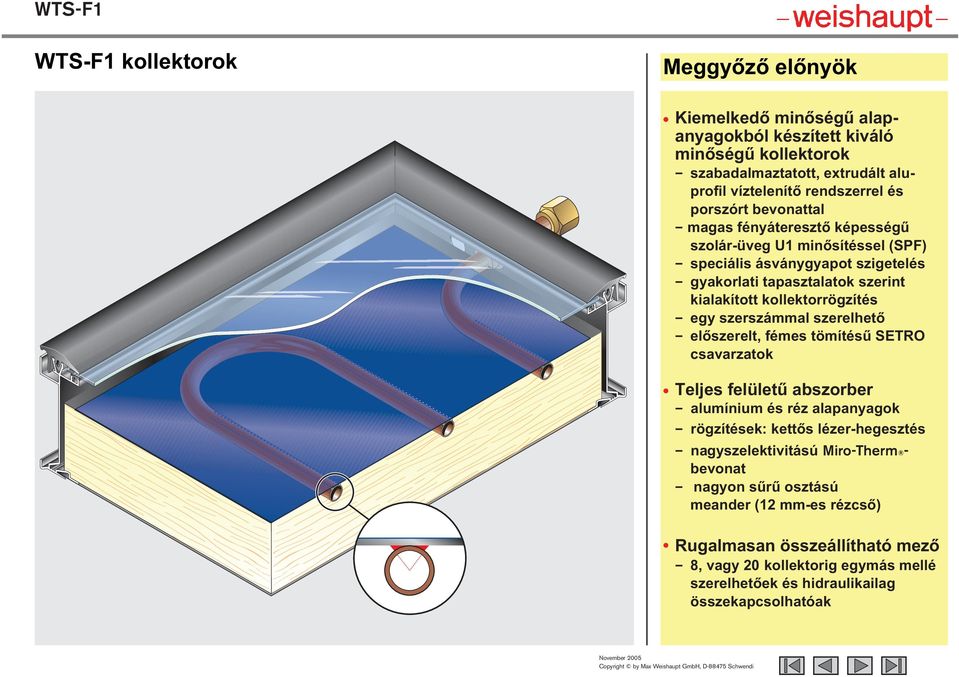

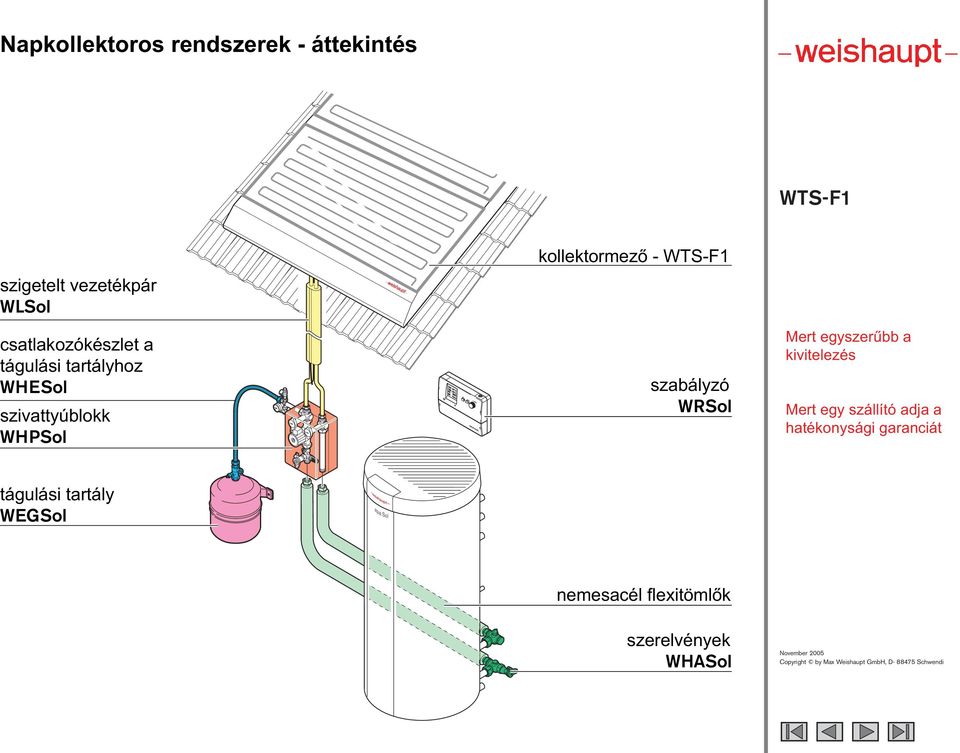

10 WTS-F1 WTS-F1 kollektorok Meggyőző előnyök Kiemelkedő minőségű alapanyagokból készített kiváló minőségű kollektorok szabadalmaztatott, extrudált aluprofil víztelenítő rendszerrel és porszórt bevonattal magas fényáteresztő képességű szolár-üveg U1 minősítéssel (SPF) speciális ásványgyapot szigetelés gyakorlati tapasztalatok szerint kialakított kollektorrögzítés egy szerszámmal szerelhető előszerelt, fémes tömítésű SETRO csavarzatok Teljes felületű abszorber alumínium és réz alapanyagok rögzítések: kettős lézer-hegesztés nagyszelektivitású Miro-Therm bevonat nagyon sűrű osztású meander (12 mm-es rézcső) Rugalmasan összeállítható mező 8, vagy 20 kollektorig egymás mellé szerelhetőek és hidraulikailag összekapcsolhatóak November 2005 Copyright by Max Weishaupt GmbH, D Schwendi

11 WTS-F1 WRSol szabályzó t November 2005 Copyright by Max Weishaupt GmbH, D Schwendi

12 esc Napkollektoros rendszerek - áttekintés WTS-F1 kollektormező - WTS-F1 szigetelt vezetékpár WLSol csatlakozókészlet a tágulási tartályhoz WHESol szivattyúblokk WHPSol szabályzó WRSol Mertegyszer bba kivitelezés Mertegyszállítóadjaa hatékonysági garanciát tágulási tartály WEGSol nemesacél flexitömlők szerelvények WHASol November 2005 Copyright by Max Weishaupt GmbH, D Schwendi

13 WTS-F1 Kollektor változatok November 2005 Copyright by Max Weishaupt GmbH, D Schwendi

14 WES 660/910-C energiatároló WTS-F1 März 2004 Copyright by Max Weishaupt GmbH, D Schwendi

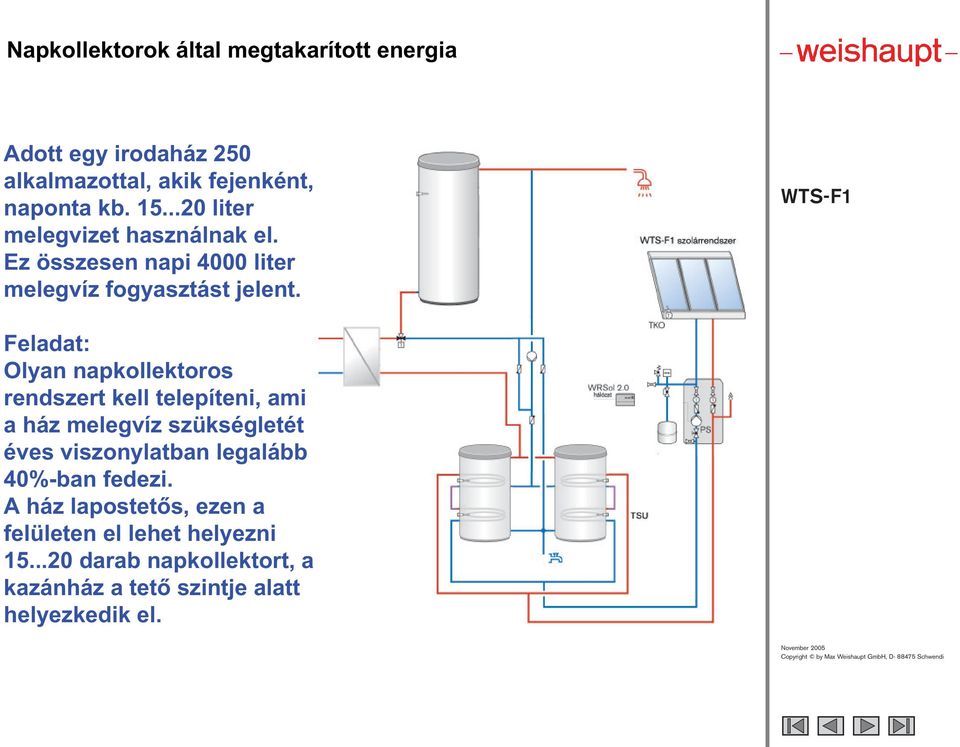

15 Napkollektorok által megtakarított energia Adott egy irodaház 250 alkalmazottal, akik fejenként, naponta kb liter melegvizet használnak el. Ez összesen napi 4000 liter melegvíz fogyasztást jelent. WTS-F1 Feladat: Olyan napkollektoros rendszert kell telepíteni, ami a ház melegvíz szükségletét éves viszonylatban legalább 40%-ban fedezi. A ház lapostetős, ezen a felületen el lehet helyezni darab napkollektort, a kazánház a tető szintje alatt helyezkedik el. November 2005 Copyright by Max Weishaupt GmbH, D Schwendi

16 Egy ilyen projekt az üzemeltetőnek kb. 7,2 millió forintba kerül a berendezések és a kivitelezés költségeit is beleértve. Ezt az összeget elosztva az előző oldalon kiszámolt megtakarítással 15 éves megtérülés adódik. WTS-F1 Amennyiben az üzemeltető állami, illetve úniós támogatásokat vesz igénybe, ez az idő jelentősen csökkenthető. November 2005 Copyright by Max Weishaupt GmbH, D Schwendi

17 WTS-F1 November 2005 Copyright by Max Weishaupt GmbH, D Schwendi
