2 Védőgázok hatása a hegesztés technológiára Készítette: Halász Gábor

3 Védőgázok Argon (4.0; 4.6; 5.0) CO2 (ipari,) Kevertgáz Ar + 18% CO2 széles spektrumban általánosan alkalmazott keverék, de nem minden feladathoz optimális megoldás. Más típusú keverékek Előnyök: nagyobb teljesítmény (He, H2) kisebb fröcskölés (O2) biztosabb beolvadás (CO2, He, H2) szebb varratfelület (O2, He, H2) porozitás mentesség (CO2, He, H2) jobb mechanikai tulajdonságok jobb résáthidaló képesség A gázkeverékek alkalmazása szigorúbb technológiai fegyelmet igényel!

4 Védőgáz kiválasztási szempontok alapanyag típusa hegesztőanyag típusa anyagvastagság alapanyag felületi állapota áramforrás típusa gépesítettség foka hegesztési pozíció cseppátmenet módja hegesztett kötés elvárt mechanikai tulajdonságai hegesztett kötéssel szemben támasztott esztétikai követelménye környezetre kifejtett hatás.

hegesztési pozíció cseppátmenet módja hegesztett kötés elvárt mechanikai

5 Anyagátviteli módok és a védőgázok kapcsolata A Ar +18% CO A - Ar+8% CO A - Ar+2,5%CO A - Ar + +% O2

6 Védőgázok hatása a mechanikai tulajdonságokra

7 NÉVVÁLTOZÁS Ferromix Inoxmix Alumix Ferroline Inoxline Aluline Minden Messer vállalatnál egységesen 2010 december 31-ig. Az új címkékre fel kell tüntetni az EN ISO szerinti csoportbeosztást!!!

8 A hidrogén tartalom hatása a beolvadási profilra Ar+ 2 % H2 Ar + 5% H2

9 Korrózióálló hőcserélő lamellák robothegesztése AVI hegesztés Alapanyag: Vastagság: s = 1 mm Hegesztési sebesség: 1,5 m/min Termelékenység 200 db/műszak

10 Korrózióálló öntvény és lemez AVI hegesztése Ar Inoxline H5 A lemez és ötvény alapanyaga: , pálca 2,4 mm 308 LSI A lemez vastagsága: 1,5 mm; WT 20, 2,4 mm elektróda, I max 91 A imp.

4301, pálca 2,4 mm 308 LSI A lemez vastagsága:

11 Ferroline védőgázok összehasonlítása

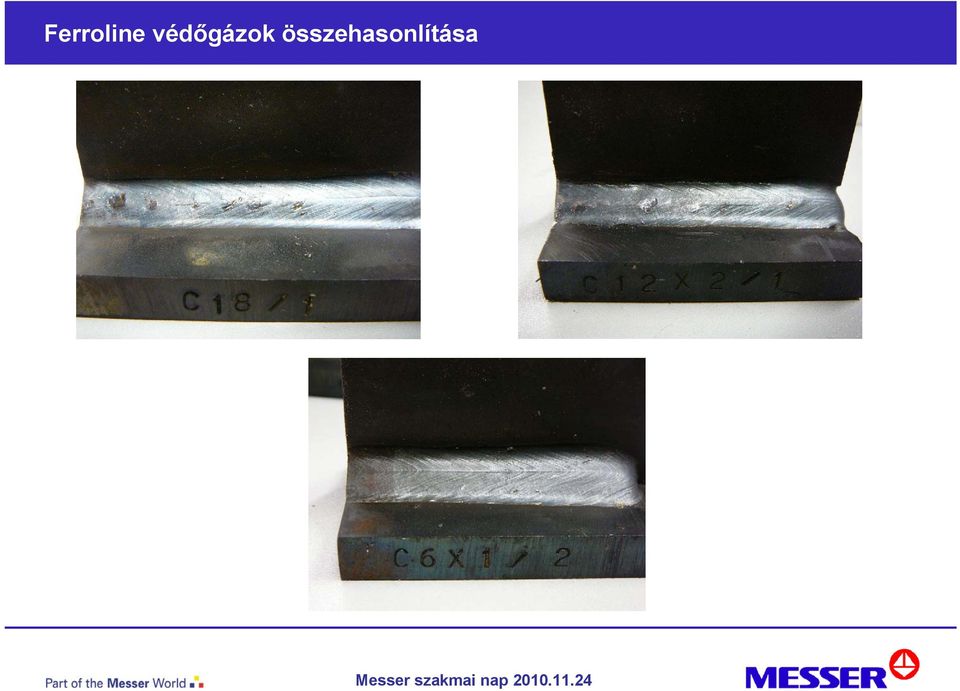

12 Ferroline védőgázok összehasonlítása C18 C12X2 C6X1

13 Védőgázok hatása a fröcskölésre C18 vs C12 X2 Alapanyag: QSTE 3810 TM, s= 3mm Robothegesztés Bal oldalon: Ferroline C 12 X2 (Ar+12% CO2+2 %O2) Jobb oldalon: Ferroline C18 (Ar+ 18% CO2)

14 Védőgázok hatása a fröcskölésre C18 vs C6X1 ST 235, s = 8 mm acélból készült tömörítő henger hegesztése

15 C18 vs C6X1 Ferroline C18 ( Ar+18% CO2 )

16 C18 vs C6X1 Ferroline C6 X1 (Ar+6% CO2+ 1% O2)

17 Alumínium AVI hegesztés Aluline N - amikor a kis adalék is jelentős változást okoz

18 Alumínium fogyóelektródás hegesztése Alumínium ForceArc hegesztése különböző védőgázokkal Ar Ar ppm N2 Ar + 15% He +150ppm N2

19 Alumínium fogyóelektródás hegesztése Alapanyag AlMg3 S = Huzal AlMg5 1,2 mm

20 Autóipari alkalmazások Tengely anyaga Inconel 713, A fül anyaga: X15CrNiSi 2520, Védőgáz: Inoxline 15He N

21 Autóipari alkalmazás Turbófeltöltő zárófedél mozgató hajtókar és tengely AVI robothegesztése Az alkatrész üzemelés küzbe 800 fokra melegszik fel!

22 Ferroline Elnevezés MSZ EN ISO ÖSSZETÉTEL (%) MSZ ISO 4063 DIN 1910 szerinti szerinti szerinti csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Ferroline C8 M MAG M Ferroline C18 M MAG M Ferroline C8 He20 M MAG M Ferroline X2 M MAG M Ferroline X4 M MAG M Ferroline X8 M MAG M Ferroline C5 X5 M MAG M Ferroline C6 X1 M MAG M Ferroline C12 X2 M MAG M Ferroline C17 X1 M MAG M Ferroline C15 X3 M MAG M Ferroline C18 N Z CO2ArN- 18/0,015 81, , MAG M

23 Aluline Elnevezés MSZ EN ISO ÖSSZETÉTEL (%) MSZ ISO 4063 DIN 1910 szerinti szerinti szerinti csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Aluline He70 I /131 WIG/MIG Aluline He50 I /131 WIG/MIG Aluline He30 I /131 WIG/MIG Aluline He15 I /131 WIG/MIG Aluline N Z ArN-0,015 99,985 0, /131 WIG/MIG Aluline N He15 Aluline N He50 Z HeArN- 15/0,015 84, , /131 WIG/MIG Z HeArN- 50/0,015 49, , /131 WIG/MIG

24 Inoxline MSZ EN ISO MSZ ISO 4063 DIN 1910 szerinti ÖSSZETÉTEL (%) szerinti szerinti Elnevezés csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Inoxline H2 R WIG Inoxline H5 R WIG Inoxline H7 R1 92,5 7,5 141 WIG Inoxmix He3 H1 R1 96,2 3 0,8 136 WIG Inoxline X1 M MAG M Inoxline X2 M MAG M Inoxline C2 M12 97,5 2,5 135 MAG M Inoxline C2 He15 M MAG M

25 Gyökvédelem A maradék oxigén tartalom hatása a gyökoldalra

26 Gyökvédelem Elnevezés MSZ EN ISO ÖSSZETÉTEL (%) MSZ ISO 4063 DIN 1910 szerinti szerinti szerinti csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Argon 4.6 I /131 WIG/MIG Argon 4.8, 5.0 I /131 WIG/MIG Nitrogén N /131 WIG/MIG Formálogáz Z NH Gyökvédel em Gyökvédel em

27 Gázok és s tanácsad csadás s a Szakért rtőktől Köszönöm megtisztelő figyelmüket
