CONSTANT CONSTANT 2000 Nyomáscsökkentő termékcsalád

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "CONSTANT 2000. CONSTANT 2000 Nyomáscsökkentő termékcsalád"

Nándor Deák
8 évvel ezelőtt
Látták:

1 CONSTANT 2000 Nyomáscsökkentő termékcsalád 1

2 Palacknyomás-csökkentő 2

3 GRIESOGEN GMBH Frankfurt, prospektus 131/1927 3

4 Nyomáscsökkentők DIN és EN-ISO szerinti kivitel BAM (Bundesanstalt für Materialforschung és -prüfung) által ellenőrzött Bármely ipari gázhoz Egy- és kétlépcsős kivitel Belépő nyomás 200 bar és 300 bar Kilépő nyomás 200 bar-ig Manométeres nyomásjelzővel Manométer-mennyiségjelző Áramlási mennyiség jelző Kettős áramlási mennyiség jelző 4

kétlépcsős kivitel Belépő nyomás 200 bar és 300 bar Kilépő nyomás 200 bar-ig

5 CONSTANT 2000, egylépcsős belépő nyomás manométer csatlakozó forraszvég lefúvószelep (nem látható) kilépő oldali manométer központi mikrofilter csatlakozó hollander nyomórugó palackszelep gázpalack zárószelep kilépő oldali csatlakozás ház szelepülő állítórugó rugóház állító csavar membrán visszacsapásgátló 5

csatlakozó hollander nyomórugó palackszelep gázpalack zárószelep kilépő

6 CONSTANT 2000, kétlépcsős belépő nyomás manométer csatlakozó forraszvég csatlakozó hollander 1. lépcső Lefúvószelep (nem látható) 2. lépcső Kilépő oldali manométer központi mikrofilter palackszelep nyomórugó központi mikrofilter zárószelep nyomórugó szelepülő szelepülő ház kilépő oldali csatlakozás dugattyú állítórugó (beállított) rugóház gázpalack rugóház állítócsavar membrán visszacsapásgátló 6

lépcső Kilépő oldali manométer központi mikrofilter palackszelep nyomórugó központi mikrofilter

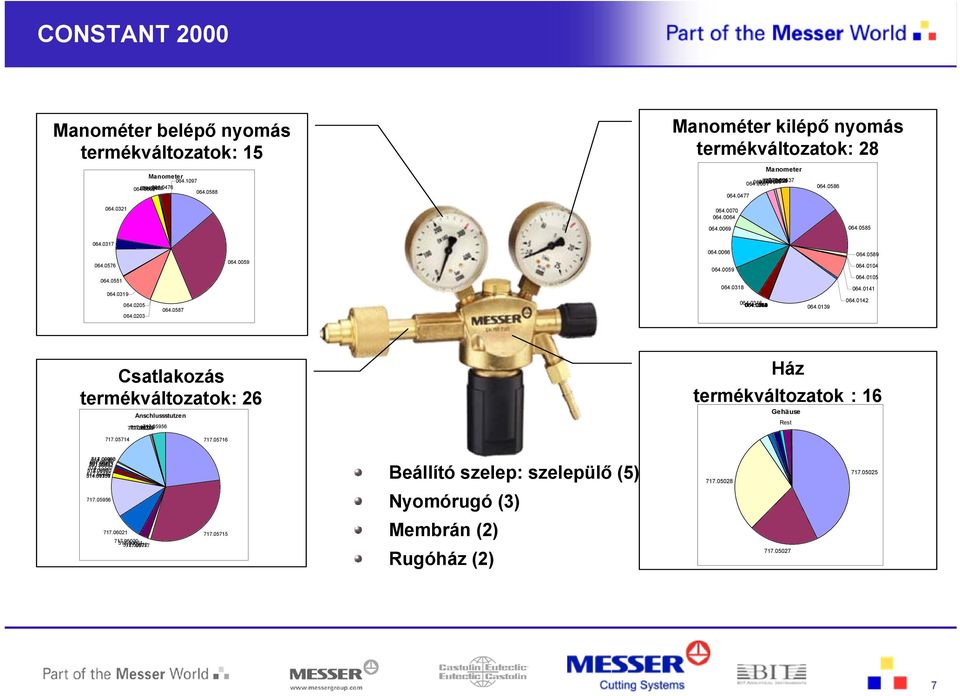

7 Manométer belépő nyomás termékváltozatok: 15 Manometer Manométer kilépő nyomás termékváltozatok: 28 Manometer Csatlakozás termékváltozatok: 26 Anschlussstutzen Ház termékváltozatok : 16 Gehäuse Rest Beállító szelep: szelepülő (5) Nyomórugó (3) Membrán (2) Rugóház (2)

0316 064.0114 064.0202 064.0315 064.0113 064.0060 064.0139 064.0589 064.0104 064.0105 064.0141 064.0142 Csatlakozás termékváltozatok: 26 Anschlussstutzen 717.01637 717.06023 717.06702 717.06700 717.

8 Oxigén 200, egylépcsős 10 bar, 20 bar, 50 bar és 100 bar Bemeneti csatlakozó G 3/4 RH (F), DIN 477, Nr , kétlépcsős G1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar, 10 bar Bemeneti csatlakozó G 3/4 RH (F), DIN 477, Nr , egylépcsős Bemeneti csatlakozó 300, kétlépcsős Bemeneti csatlakozó G1/4 RH (M) 10 bar, 20 bar, 50 bar és 100 bar W 30 x 2- Ø 17.3/18.3 RH (F) G1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar, 10 bar W 30 x 2- Ø 17.3/18.3 RH (F) G1/4 RH (M) 8

9 Acetilén, Propán és MAPP 40 bar, egylépcsős 1,5 bar Acetilén Bemeneti csatlakozó kengyel, DIN 477, Nr. 3 Propán 40 bar, egylépcsős G 3/8 LH (M) 2,5 bar Bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr. 1 G 3/8 LH (M) MAPP 40 bar, egylépcsős 2,5 Bemeneti csatlakozó W 21,80 x 1/14 LH G 3/8 LH (M) 9

3 Propán 40 bar, egylépcsős G 3/8 LH (M) 2,5 bar Bemeneti csatlakozó W

10 Földgáz, formálógáz és hidrogén 200, egylépcsős 10 bar, 20 bar, 50 bar és 100 bar Bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr , kétlépcsős G 3/8 LH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar, 10 bar Bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr , egylépcsős Bemeneti csatlakozó 300, kétlépcsős Bemeneti csatlakozó G 3/8 LH (M) 10 bar, 20 bar, 50 bar, 100 bar és 200 bar W 30 x 2 LH- Ø15.2/20.2 G 3/8 LH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar, 10 bar W 30 x 2 LH- Ø15.2/20.2 G 3/8 LH (M) 10

11 Formálógáz és hidrogén formálógáz 200, egylépcsős 50 l/min, átfolyásmanométer Bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr. 1 hidrogén 200, egylépcsős G 3/8 LH (M) 16 l/min, lebegőtest Bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr. 1 formálógáz hidrogén 300, egylépcsős Bemeneti csatlakozó 300, egylépcsős Bemeneti csatlakozó G 3/8 LH (M) 16 l/min, átfolyásmanométer W 30 x 2 LH- Ø15.2/20.2 G 3/8 LH (M) 50 l/min áramlásmérővel W 30 x 2 LH- Ø 15.2/20.2, lebegőtest G 3/8 LH (M) 11

1 formálógáz hidrogén 300, egylépcsős Bemeneti csatlakozó 300, egylépcsős Bemeneti csatlakozó G 3/8 LH (M) 16 l/min,

12 Argon és egyéb inertgázok, gázkeverékek és szén-dioxid 200, egylépcsős 10, 20, 50, 100, 150 és 200 bar Bemeneti csatlakozó W 21,80 x 1/14" RH (F), DIN 477, Nr , kétlépcsős G 1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar Bemeneti csatlakozó W 21,80 x 1/14" RH (F), DIN 477, Nr , egylépcsős Bemeneti csatlakozó 300, kétlépcsős 10, 20, 50, 100, 150 és 200 bar W 30 x 2 RH- Ø15.2/20.2 G 1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar Bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/

1 200, kétlépcsős G 1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar Bemeneti csatlakozó W 21,80 1 300,

13 Argon és egyéb inertgázok, gázkeverékek és szén-dioxid 200, egylépcsős 16 l/min és 32 l/min, átfolyásmérő manométer bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr , kétlépcsős 1 l/min és 5 l/min, átfolyásmanométer bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr , egylépcsős 16 l/min és 30 l/min, lebegőtest bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr , kétlépcsős 1 l/min és 5 l/min, lebegőtest bemeneti csatlakozó W 21,80 x 1/14" LH (F), DIN 477, Nr. 6 13

6 200, kétlépcsős 1 l/min és 5 l/min, átfolyásmanométer bemeneti 6 200, egylépcsős 16 l/min és 30 l/min, lebegőtest bemeneti

14 Argon és egyéb inertgázok, gázkeverékek és szén-dioxid 300, egylépcsős 16 l/min és 32 l/min, átfolyásmérő manométer bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/ , kétlépcsős 16 l/min és 32 l/min, átfolyásmérő manométer bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/ , egylépcsős 16 l/min és 30 l/min, lebegőtest bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/ , kétlépcsős 1 l/min és 5 l/min, lebegőtest bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/

2 300, kétlépcsős 16 l/min és 32 l/min, átfolyásmérő 2 300, egylépcsős 16 l/min és 30 l/min, lebegőtest bemeneti

15 Nitrogén 200, egylépcsős 10, 20, 50, 100, 150 és 200 bar bemeneti csatlakozó W 24,32 x 1/14 RH (F), DIN 477, Nr , kétlépcsős G 1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar bemeneti csatlakozó W 24,32 x 1/14 RH (F), DIN 477, Nr , egylépcsős 10, 20, 50, 100, 150 és 200 bar bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/ , kétlépcsős G 1/4 RH, mit forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/

RH (F), DIN 477, Nr. 10 300, egylépcsős 10, 20, 50, 100, 150 és 200 bar bemeneti csatlakozó W 30 x 2 RH- Ø 15.2/20.

16 Nitrogén 200, egylépcsős 16 l/min és 32 l/min, átfolyásmérő manométer bemeneti csatlakozó W 24,32 x 1/14 RH (F), DIN 477, Nr , kétlépcsős G 1/4 RH, forraszvéggel G1/2 ab =100 bar 16 l/min és 32 l/min, átfolyásmérő manométer bemeneti csatlakozó W 24,32 x 1/14 RH (F), DIN 477, Nr , egylépcsős bemeneti csatlakozó 300, kétlépcsős bemeneti csatlakozó 16 l/min és 30 l/min,lebegőtest W 30 x 2 RH- Ø15.2/ l/min és 30 l/min, lebegőtest W 30 x 2 RH- Ø15.2/

10 200, kétlépcsős G 1/4 RH, forraszvéggel G1/2 ab =100 bar 16 l/min és 32 l/min, átfolyásmérő manométer bemeneti

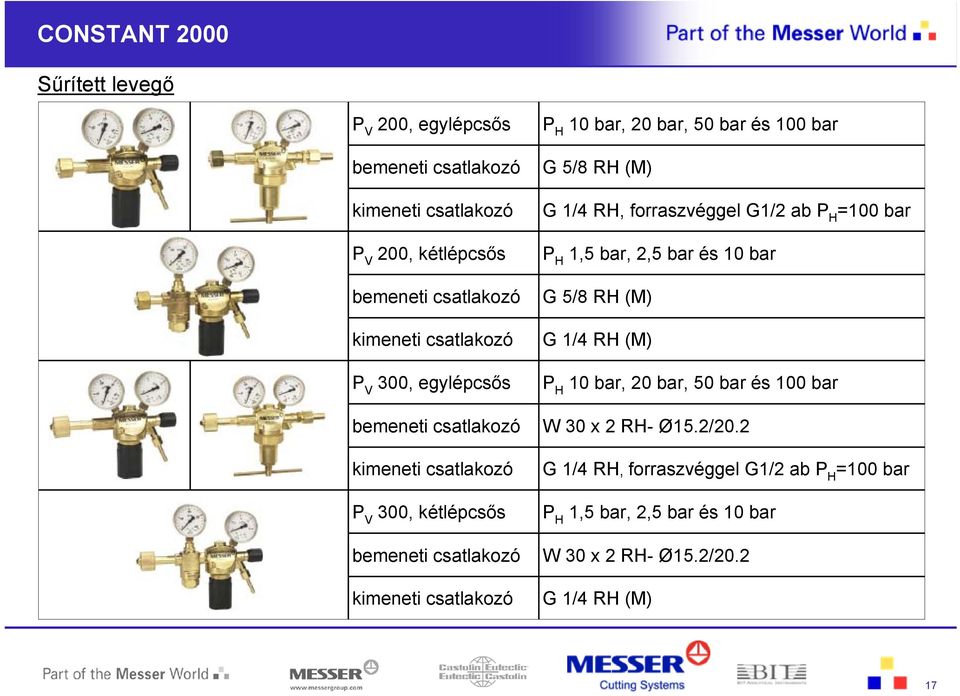

17 Sűrített levegő 200, egylépcsős bemeneti csatlakozó 200, kétlépcsős bemeneti csatlakozó 300, egylépcsős bemeneti csatlakozó 300, kétlépcsős bemeneti csatlakozó 10 bar, 20 bar, 50 bar és 100 bar G 5/8 RH (M) G 1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar G 5/8 RH (M) 10 bar, 20 bar, 50 bar és 100 bar W 30 x 2 RH- Ø15.2/20.2 G 1/4 RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar W 30 x 2 RH- Ø15.2/

RH, forraszvéggel G1/2 ab =100 bar 1,5 bar, 2,5 bar és 10 bar G 5/8 RH (M) 10 bar, 20 bar, 50 bar és 100 bar

18 Tesztgázok és dinitrogén-oxid Tesztgázok 200, egylépcsős 10 bar bemeneti csatlakozó M 19 x 1,5 LH Szén-monoxid 150, egylépcsős G 3/8 LH (M) 10 bar bemeneti csatlakozó G 1 LH Dinitrogén-oxid 50, egylépcsős G 3/8 LH (M) 10 bar bemeneti csatlakozó G 3/8 RH 18

G 3/8 LH (M) 10 bar bemeneti csatlakozó G 1 LH Dinitrogén-oxid

19 Belépő nyomás reduktor M40 EN-ISO, BSP,CGA, NFE és AS szabványok szerinti kivitel. Bármely ipari gázhoz Belépő nyomás 300 bar bemeneti csatlakozó CEN a bemeneti csatlakozóhoz illesztett reduktor szerint, max. 200 bar belépő nyomással Kilépő nyomás 45 bar-ra állítva Kétlépcsős szabályozás Manométeres belépő nyomás-jelző 19

Bármely ipari gázhoz Belépő nyomás 300 bar bemeneti csatlakozó CEN a bemeneti

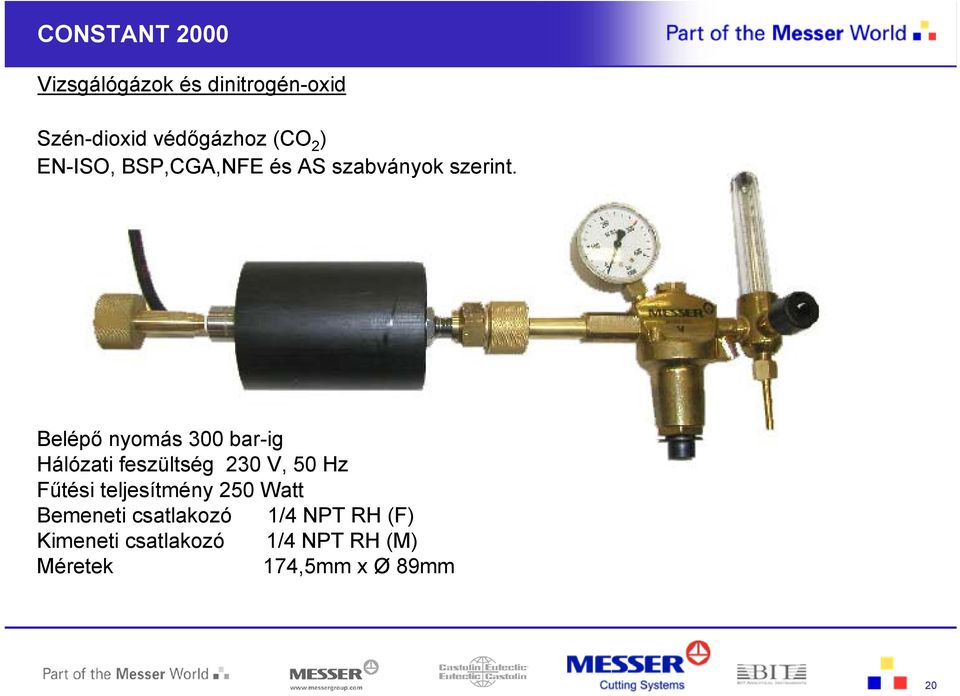

20 Vizsgálógázok és dinitrogén-oxid Szén-dioxid védőgázhoz (CO 2 ) EN-ISO, BSP,CGA,NFE és AS szabványok szerint. Belépő nyomás 300 bar-ig Hálózati feszültség 230 V, 50 Hz Fűtési teljesítmény 250 Watt Bemeneti csatlakozó 1/4 NPT RH (F) 1/4 NPT RH (M) Méretek 174,5mm x Ø 89mm 20

Belépő nyomás 300 bar-ig Hálózati feszültség 230 V, 50 Hz Fűtési

21 Az FC 2000 reduktor összehasonlítása a konkurens termékekkel - GCE Rhöna és Harris Hasonlítási szempontok: ISO 2503 szerinti jellemzők Messer GCE Rhöna Harris 21

22 Hasonlítási szempontok Messer GCE Rhöna Harris Ház anyaga réz réz réz / bronz Réz tömege 651 gr. ca. 473 gr. Ca. 603 gr. Volumen 82 ml 62 ml 80 ml Anyagvastagság 7,9 gr/cm³ 7,6 gr/cm³ 7,5 gr/cm³ Rugóház anyaga réz aluöntvény nemesacél Kapacitás 300 bar 200 bar 200 bar A konkurens termékek esetében a réz aránya kevesebb, mint 73 %, az FC 2000-hez képest; Alternatívaként a rugóház esetében egyéb alapanyagok használata is megengedett a szabvány szerint. 22

23 Kritérium: maximális gázátfolyás Névleges átfolyás: 30 m³/h Ajánlott nyomásérték: 10 bar Messer GCE Rhöna Harris Nyomás a névleges áramlásnál: 10 bar Max. átfolyás: 35 m³/h Nyomás a névleges áramlásnál: 9 bar Max. átfolyás : 45 m³/h Nyomás a névleges áramlásnál: 9 bar Max. átfolyás: 47 m³/h 23

24 Kritérium: nyomásemelkedés R = p 4 p 2 p 2 Optimális értéktartomány: R 0,3 Messer GCE Rhöna Harris R = 0,2 R = 0,22 R = 0,2 24

25 Kritérium: I-vonal (egyenetlenség) i = p 5 p 2 p 2 Optimális értéktartomány: - 0,3 i 0,3 Messer GCE Rhöna Harris i = 0 i = - 0,18 i = 0 25

26 Összefoglalás Mindegyik reduktor megfelel a fő követelményeknek Minőségi különbségek: FC 2000 stabilabb teljesítményt nyújt a gázátfolyásnál Az I-vonal és az R-érték a Messer és a Harris reduktoroknál azonosan magas szinten van Az I-vonal és az R-érték a Rhöna reduktornál szabvány szerinti, de jóval gyengébb 26

27 Összefoglalás Csatlakozások az egyes országok szabványainak megfelelően A lefúvószelep és a zárószelep révén duplán biztosított kilépő nyomás szabályozás A központi finomszűrő révén nagypontosságú működés. A reduktor kialakítása révén minden mozgatható alkatrész optimálisan védve van a szennyeződéstől (pl. a menetről ledörzsölődő forgácsdarabkáktól) Ergonomikus és modern állítókerék Nagypontosságú szabályozás alacsony nyomás és kis elvételi mennyiség esetén is Könnyű karbantartás az alkatrészek könnyű cserélhetősége révén Stabilabb gázátfolyás,mint a konkurencia termékei esetében 27

28 Összefoglalás A sárgaréz tömege az egyes termékeknél 651 g jóval magasabb, mint a konkurencia termékei esetében Sárgaréz rugóház egyedüliként a piacon Az anyagsűrűség 7,9g/cm³ - ez jóval több, mint a konkurencia termékei esetében Típusengedély 06-BAM 0193, Típusjelzés 1 BG 88, DIN 8546, ISO 2503 és EN 585 szerint Az egyedüli reduktor, mely a 200 és a 300 bar-os technológiához is illeszthető Folyamatos technológiai fejlesztés, több mint egy millió értékesített termék 31 éve minőségi termék a nemzetközi piacon 28
